Deutsch
Bedienungsanleitung - BFCS 300
Inhalt
ATE Bremsüssikeitstestgerät BFCS 300...................................2
Allgemeine Hinweise .................................................................2
Lieferumfang.............................................................................2
Bedien- und Anzeigeelemente...................................................2
Sicherheitshinweise...................................................................3
Qualikation des Personals........................................................3
Symbole in dieser Anleitung ......................................................3
Verwendung..............................................................................4
Symbole am Gerät ....................................................................4
Aufstellen und Anschließen........................................................5
Inbetriebnahme.........................................................................5
Bedienung ................................................................................7
Bremsüssigkeit testen..............................................................7
Zusatzfunktionen.......................................................................8
Wartung..................................................................................10
Fehlersuche ............................................................................11
Reparatur................................................................................ 12
Technische Daten....................................................................14
Zubehör & Ersatzteile ..............................................................15
Transport und Lagerung ..........................................................15
Recycling und Entsorgung.......................................................15

2Deutsch
Bedienungsanleitung - BFCS 300
ATE Bremsüssikeitstestgerät BFCS 300
Das Bremsüssigkeits-Testgerät misst den Siedepunkt von Bremsüssigkeit auf
Glykolbasis nach dem Prinzip der Thermo-Siedemethode.
Damit sind Messungen unabhängig vom Bremsüssigkeitstyp möglich.
Das Gerät erhitzt die Bremsüssigkeit bis zum Siedepunkt und zeigt die ermittelte
Temperatur an. Die letzten zehn Messergebnisse können ausgelesen und mit dem
optional erhältlichen Drucker gedruckt werden.
Allgemeine Hinweise
Die Anleitung vor Gebrauch sorgfältig
lesen und zum Nachschlagen aufbe-
wahren. Sie muss jederzeit am Gerät zur
Verfügung stehen.
• Wird das Gerät geöffnet, erlischt die
Garantie

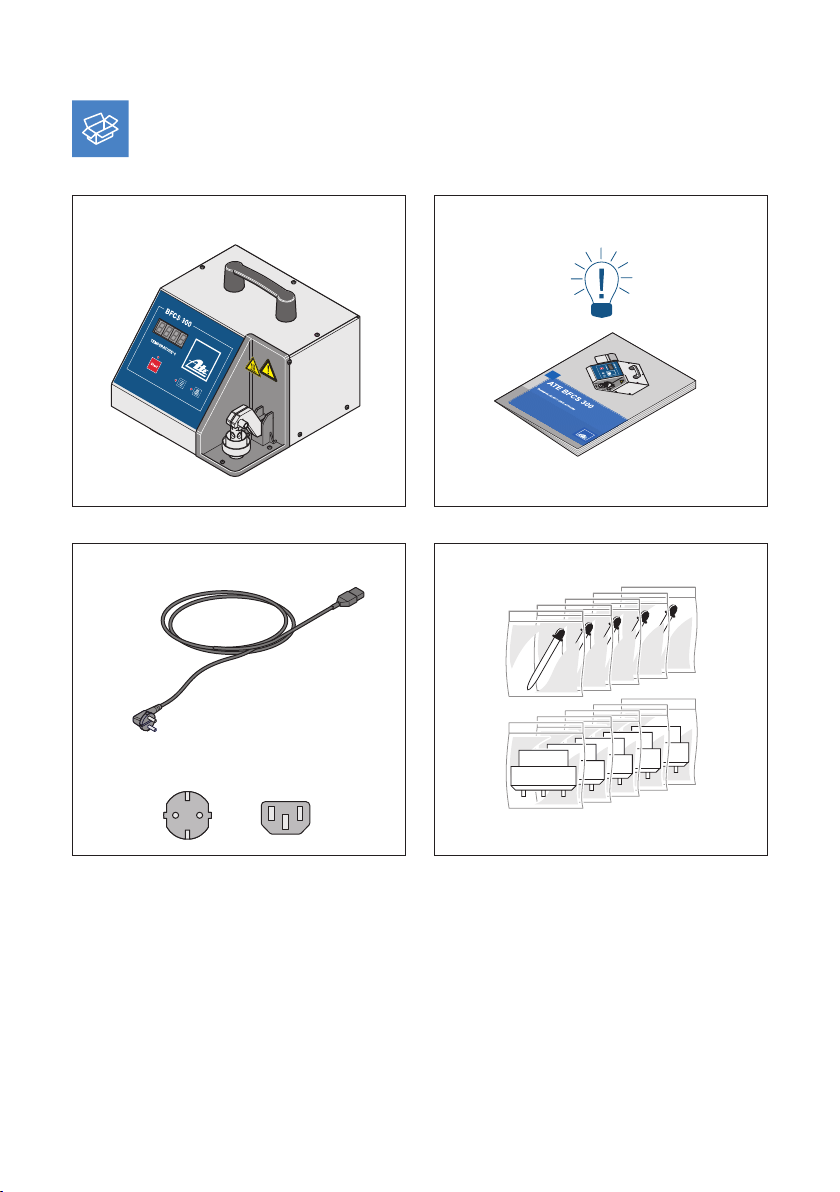

Lieferumfang
• ATE Bremsüssigkeits-Testgerät
BFCS300
• Netzkabel
• Betriebsanleitung
• 5 Pipetten und 5 Probenbecher

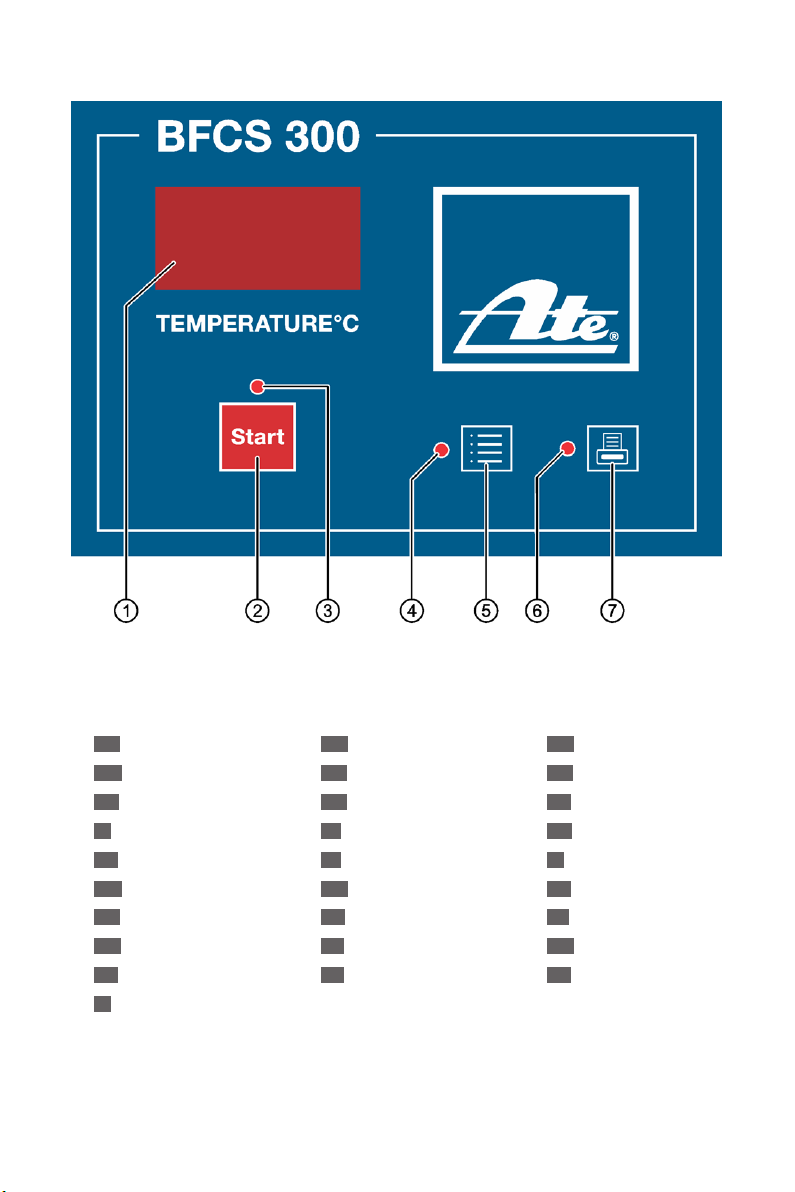

Bedien- und Anzeigeelemente
Bildnummer Anzeige
1Anzeige, 4-stellig
Bildnummer Taste Funktion
2Taste „Start“ Messvorgang starten
5Taste „Speicher“ Gespeicherte Messwerte anzeigen
7Taste „Drucken“ Messergebnis drucken
Bildnummer Kontrolllampe Lampe leuchtet Lampe blinkt
3Start Gerät ist messbereit Messung läuft
4Speicher Mindestens ein
Messwert bendet
sich im Speicher
Kurzzeitzähler wird
ausgelesen
6Drucken Messung ist
abgeschlossen
Messwert steht zur
Verfügung
Messprotokoll wird
gedruckt

3
Deutsch
Bedienungsanleitung - BFCS 300
Sicherheitshinweise
Prüfen, Austauschen und Reparatur
• Gerät und Netzkabel regelmäßig auf
äußere Beschädigungen prüfen
• Beschädigtes Netzkabel sofort aus-
tauschen
• Beschädigtes Gerät nicht in Betrieb
nehmen
• Reparaturen nur vom Hersteller oder
von autorisierten und qualizierten
Fachkräften durchführen lassen
Bremsflüssigkeit
Bremsüssigkeit ist gesundheitsschäd-
lich und reizt Haut und Augen.
• Schutzhandschuhe und Schutzbrille
tragen
• Dämpfe der erhitzten Bremsüssigkeit
nicht einatmen. Messungen nur bei
guter Belüftung durchführen
• Heiße Bremsüssigkeit kann zu Ver-
brennungen führen
• Herstellerangaben und Sicherheitsda-
tenblatt der Bremsüssigkeit beachten
• Verschüttete Bremsüssigkeit gemäß
Anweisungen im Sicherheitsdatenblatt
aufnehmen und entsorgen
Qualikation des Personals
Arbeiten an der Elektrik, die nicht im
Kapitel „Fehlersuche und Repara-
tur“ beschrieben sind, dürfen nur von
Elektrofachkräften durchführt werden.
Elektrofachkräfte sind Personen, die
dafür ausgebildet und berechtigt wurden
an technischen Geräten und Stromkrei-
sen zu arbeiten. Qualizierte Fachkräfte
sind Personen, die vom Hersteller für
die Wartung und Reparatur des Geräts
geschult und autorisiert wurden.
Symbole in dieser Anleitung
Symbol Signalwort Bedeutung
WARNUNG Kennzeichnet eine Gefährdung, die Tod oder
schwere Verletzungen zur Folge haben kann
VORSICHT Kennzeichnet eine Gefährdung, die geringfügige
oder mäßige Verletzungen zur Folge haben kann
- ACHTUNG Macht auf mögliche Sachschäden aufmerksam
-Handlung, die nur mit dem optional erhältlichen
Drucker nötig ist
-Tipps und Hinweise zur Bedienung des Geräts

4Deutsch
Bedienungsanleitung - BFCS 300
Verwendung
Bestimmungsgemäße Verwendung
Das Bremsüssigkeits-Testgerät ist
ausschließlich für die Messung des
Siedepunkts von Bremsüssigkeiten auf
Polyglykol-Basis bestimmt.
Das Gerät ist für die Prüfung von
Bremsüssigkeiten der folgenden
DOT-Klassen geeignet:
• DOT 3
• DOT 4
• DOT 5.1
Bestimmungswidrige Verwendung
Das Bremsüssigkeits-Testgerät ist nicht
für die Messung von brennbaren oder
explosionsgefährdeten Flüssigkeiten
bestimmt.
Alle Funktionen und Anwendungen, die
im Abschnitt „Bestimmungsgemäße
Verwendung“ nicht aufgelistet sind, sind
von der bestimmungsgemäßen Verwen-
dung des Geräts ausgeschlossen.
Symbole am Gerät
Symbol Bedeutung
Gebrauchsanweisung
beachten
Augenschutz benutzen
Handschutz benutzen
Warnung vor heißer Ober-
äche
Sicherung
Getrennte Sammlung von
Elektro- und Elektronikge-
räten
Druckeranschluss
CE-Konformitätskennzei-
chen Europäische Union
EAC-Konformitätskennzei-
chen Eurasische Wirt-
schaftsunion
Achtung
nicht
öffnen!
Garantiesiegel

5
Deutsch
Bedienungsanleitung - BFCS 300
Aufstellen und Anschließen
Aufstellen (Bilder SeiteX)
• Gerät waagerecht aufstellen
• Nicht auf Heizkörper stellen
• Nicht in die Sonne stellen
• Vor Nässe und Erschütterungen
schützen
Anschließen (Bilder SeiteXI)
• Gerät an leicht zugänglicher Steckdo-
se anschließen, damit der Netzstecker
in einer Gefahrensituation schnell
gezogen werden kann
• Für den Netzanschluss das mitge-
lieferte 3-polige ATE-Netzkabel oder
ein anderes normgerecht gefertigtes
Kabel mit Schutzleiter und Stecker
verwenden
• Gerät nie ohne ordnungsgemäße
Erdung betreiben
Inbetriebnahme
Einschalten (Bilder SeiteXI)
Netzschalter an der Geräterückseite
einschalten
= Nach dem Einschalten wird im
Display für 5 Sekunden "TEST" ange-
zeigt.
Danach wird für eine Sekunde "I.O."
angezeigt.
Im Anschluss wird "0" angezeigt und
die Kontrolllampe „Start“ leuchtet. Das
Gerät ist messbereit.
Tritt hierbei ein Fehler auf wird "ERR6"
angezeigt (siehe Kapitel Fehlersuche
Seite 11).
Vor der ersten Messung den
Sensorkopf reinigen. Hierzu zwei
bis drei Messungen mit neuer
Bremsüssigkeit durchführen.
Taste „Speicher“ bei der Ein-
stellung von Uhrzeit und Datum
gedrückt halten. Zähler läuft
automatisch hoch, bis die Taste
losgelassen wird.
In Einstellmodus wechseln
(Bilder SeiteXII)
1. Gerät ausschalten
2. Warten bis keine der drei Kontroll-
lampen mehr leuchtet
(ca. 10 Sekunden)
3. Gerät bei gedrückter Taste „Start“
einschalten und Taste nach 4 Sekun-
den loslassen
= In der Anzeige erscheint „P1“.

6Deutsch
Bedienungsanleitung - BFCS 300
Uhrzeit einstellen
Im Einstellmodus:
1. Taste „Speicher“ so oft drücken, bis
die gewünschte Minute angezeigt
wird
2. Taste „Drucken“ drücken
= Eingabe wird gespeichert und „P2“
wird angezeigt.
3. Taste „Speicher“ so oft drücken, bis
die gewünschte Stunde angezeigt
wird
4. Taste „Drucken“ drücken
= Eingabe wird gespeichert und „P3“
wird angezeigt. Zur Rückkehr in den
Messmodus, Taste „Drucken“ erneut
drücken.
Datum einstellen - Tag, Monat
und Jahr
Im Einstellmodus:
1. Taste „Start“ so oft drücken, bis „P3“
angezeigt wird
2. Taste „Speicher“ so oft drücken, bis
der gewünschte Tag angezeigt wird
3. Taste „Drucken“ drücken
= Eingabe wird gespeichert und „P4“
wird angezeigt.
4. Schritte 2 und 3 für P4 „Monat“ und
P5 „Jahr“ wiederholen
5. Zur Rückkehr in den Messmodus,
Taste „Drucken“ erneut drücken
Sprache einstellen
Im Einstellmodus:
1. Taste „Start“ so oft drücken, bis „P6“
angezeigt wird
2. Taste „Speicher“ so oft drücken, bis
die gewünschte Sprache angezeigt
wird
3. Taste „Drucken“ drücken
= Eingabe wird gespeichert und „P7“
wird angezeigt. Unter „P7“ kann die
Software-Version angezeigt werden
(Bilder SeiteXVI).
Zur Rückkehr in den Messmodus, Taste
„Drucken“ erneut drücken.
Einstellbare Sprachen:
dE: Deutsch
Gb: Englisch
F: Französisch
E: Spanisch
C: Tschechisch
P: Polnisch
I: Italienisch
Anzeigebeispiel: „P6dE“.

7
Deutsch
Bedienungsanleitung - BFCS 300
Bedienung
Entnahme Messproben (Bilder SeiteXIII)
Empfehlung: Messproben möglichst di-
rekt an den Bremssätteln und Radzylin-
dern entnehmen. Bei der Entnahme von
Bremsüssigkeit den Flüssigkeitsstand
im Ausgleichsbehälter beachten.
Messwerte von Proben aus dem Aus-
gleichbehälter liegen in der Regel höher
als von Proben aus den Radbremsen,
da nur ein unwesentlicher Flüssigkeits-
austausch im Bremssystem stattndet.
Bremsüssigkeit, die in den Ausgleichs-
behälter nachgefüllt wurde, kann das
Messergebnis über mehrere Wochen
verfälschen.
Vermeiden Sie eine Verfälschung der
Messergebnisse. Verwenden Sie für je-
den Messvorgang eine neue Pipette und
einen neuen, sauberen Probenbecher.
Achtung: Beschädigung oder Zerstörung
des Sensorkopfs möglich. Keine Tro-
ckentests durchführen! Vor der ersten
Messung den Sensorkopf reinigen. Hier-
zu zwei bis drei Messungen mit neuer
Bremsüssigkeit durchführen.
Bremsüssigkeit testen, siehe
Bilder auf der Ausklappseite.
Bremsüssigkeit testen

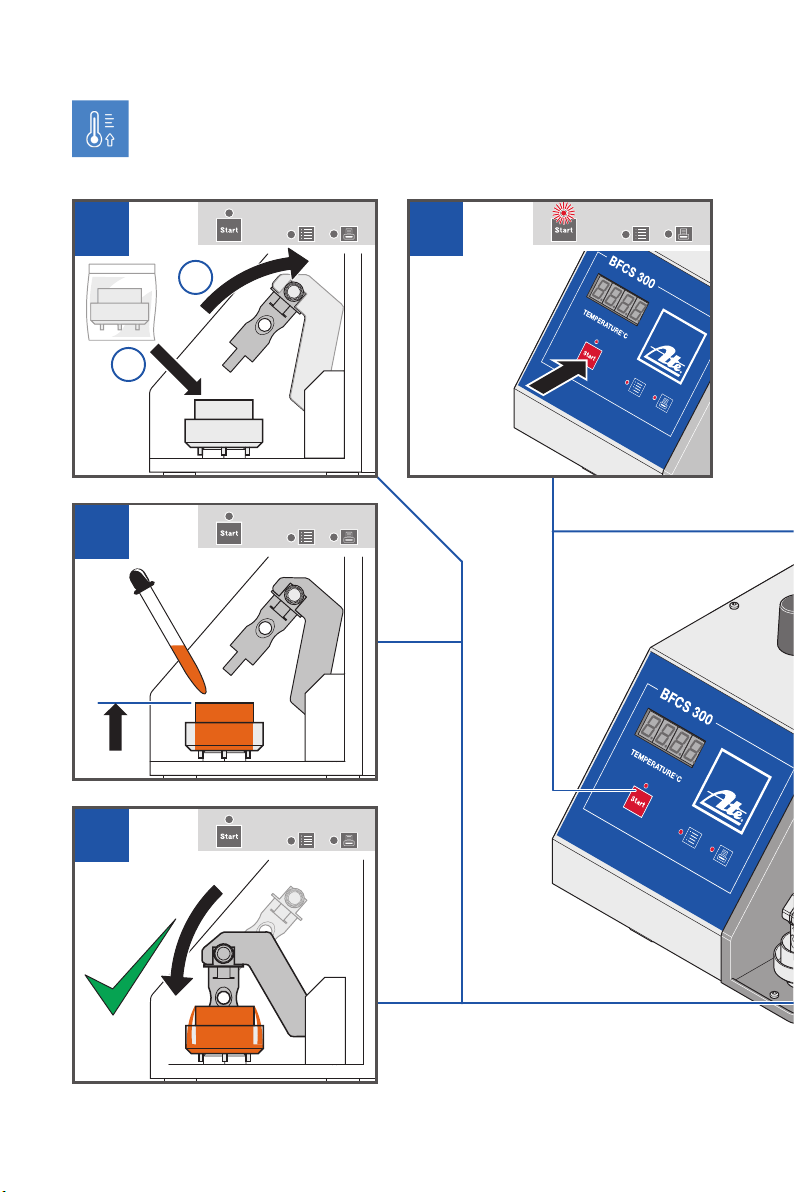

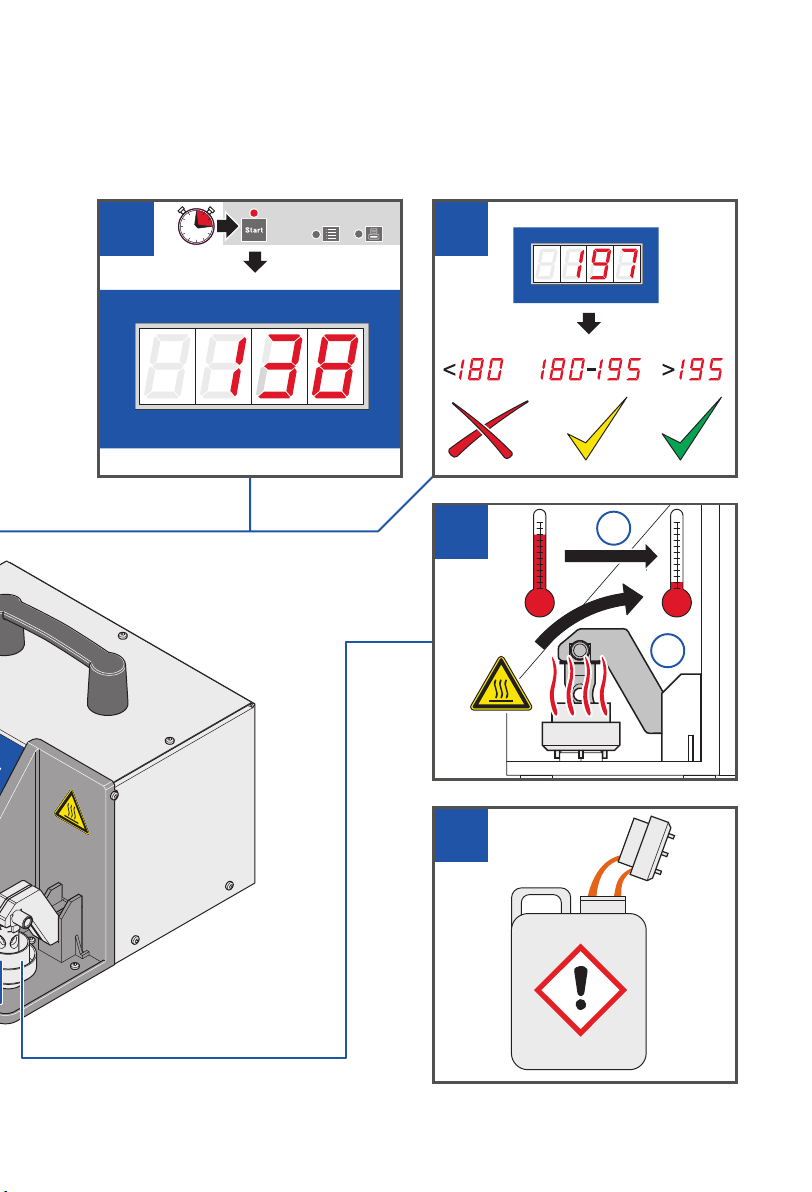

Messung durchführen (Bilder SeiteIII)
1. Messarm hochschwenken und
neuen Probenbecher auf den Sockel
stellen
2. Probenbecher mit neuer Pipette bis
zum Rand füllen
3. Messarm absenken bis der Sensor-
kopf auf dem Boden des Proben-
bechers aufsitzt. Dabei muss etwas
Bremsüssigkeit überlaufen, die in
der Überlaufrinne des Probenbe-
chers aufgefangen wird
4. Taste „Start“ drücken
= Die Kontrolllampe „Start“ blinkt.
VORSICHT! Heißer Sensorkopf!
Verbrennungsgefahr. Heißen Sen-
sorkopf nicht berühren.
Während der Aufheiz- und Siedepha-
se wird die aktuelle Messtemperatur
fortlaufend im Display angezeigt. Wenn
die Kontrolllampe „Start“ dauerhaft
leuchtet, ist der Siedepunkt erreicht. Der
Messwert bleibt bis zum nächsten Test
sichtbar. Zulässige Messergebnisse:
siehe Tabelle unten.
VORSICHT! Heiße Bremsüs-
sigkeit! Verbrennungsgefahr.
Bremsüssigkeit abkühlen lassen,
bevor der Probenbecher entnom-
men wird.
5. Messarm hochschwenken und Pro-
benbecher entnehmen
6. Becher und Flüssigkeit umweltge-
recht entsorgen

8Deutsch
Bedienungsanleitung - BFCS 300
Siedepunkt Text Druckticket Bedeutung/Maßnahme
> 195 °C Bremsüssigkeit OK Bremsüssigkeit in Ordnung
180 °C … 195 °C Bremsüssigkeit bald
wechseln
Bremsüssigkeit bald wechseln
< 180 °C Bremsüssigkeit nicht
OK, wechseln!
Bremsüssigkeit sofort wechseln
Zusatzfunktionen
Messprotokoll der letzten Mes-
sung drucken
Voraussetzung: Drucker ist ange-
schlossen. Die Kontrolllampe „Drucken“
leuchtet.
• Taste „Drucken“ drücken
= Die Kontrolllampe „Drucken“ blinkt
und das letzte Messergebnis wird
mit Datum und Uhrzeit der Messung
gedruckt.
Während des Druckvorgangs ist
keine Messung möglich.
Die letzten zehn Messergebnisse
anzeigen
• Taste „Speicher“ so oft drücken, bis
das gesuchte Messergebnis angezeigt
wird
Anzeigebeispiel: „0. 240“ = Erste Mes-
sung, Messwert 240 °C.
Der Zähler beginnt bei 0 aufwärts zu
zählen.
Messprotokoll einer der letzten
zehn Messungen drucken
(Bilder SeiteXIV)
Voraussetzung: Drucker ist ange-
schlossen. Die Kontrolllampe „Drucken“
leuchtet.
1. Taste „Speicher“ so oft drücken, bis
das gesuchte Messergebnis ange-
zeigt wird
2. Taste „Drucken“ drücken
= Die Kontrolllampe „Drucken“ blinkt
und das Messergebnis wird mit Datum
und Uhrzeit der Messung gedruckt.

9
Deutsch
Bedienungsanleitung - BFCS 300
Stand des Kurzzeitzählers anzeigen
Der Kurzzeitzähler dokumentiert die An-
zahl der durchgeführten Messungen.
• Taste „Speicher“ solange drücken, bis
die Kontrolllampe blinkt (ca. 3 Sek.)
= Die Anzahl der Messungen (seit der
letzten Zurücksetzung des Kurzzeit-
zählers) wird angezeigt.
Kurzzeitzähler zurücksetzen
(Bilder SeiteXV)
1. Gerät ausschalten und warten bis
keine der drei Kontrolllampen mehr
leuchtet (ca. 10 Sek.)
2. Taste „Speicher“ drücken
3. Gerät bei gedrückter „Speicher“-Tas-
te einschalten und Taste nach 4Se-
kunden loslassen
= Der Kurzzeitzähler wird auf „0“ zu-
rückgesetzt. Das Gerät ist messbereit.
Stand des Langzeitzählers anzei-
gen (Bilder SeiteXV)
Der Langzeitzähler dokumentiert die
Anzahl aller bisher durchgeführten Mes-
sungen bis 9999.
• Gerät aus- und wieder einschalten
= Die Anzahl aller bisher durchgeführ-
ten Messungen wird für 5 Sekunden
angezeigt.
Hinweis: Der Langzeitzähler kann
nicht zurückgesetzt werden.
Werden 9999 Messungen über-
schritten, springt der Zähler zurück
auf 1.

10 Deutsch
Bedienungsanleitung - BFCS 300
Software-Version anzeigen lassen
(Bilder SeiteXVI)
1. Gerät ausschalten und warten bis
keine der drei Kontrolllampen mehr
leuchtet (ca. 10 Sek.)
2. Taste „Start“ drücken
3. Gerät bei gedrückter „Start“-Taste
einschalten und Taste 4 Sek. ge-
drückt halten
= In der Anzeige erscheint „P1“.
4. Taste „Start“ so oft drücken, bis „P7“
angezeigt wird
5. Taste „Speicher“ drücken
= Software-Versionsnummer wird
angezeigt, z.B. 2.97.
6. Zur Rückkehr in den Messmodus,
Taste „Drucken“ zweimal drücken
Wartung
Reinigen (Bilder SeiteXVII)
Reparaturen, die in dieser Betriebsan-
leitung nicht beschrieben sind, dürfen
nur von autorisierten und qualizierten
Fachkräften durchgeführt werden, siehe
„Qualikation des Personals“.
Zu Beginn der täglichen Inbetrieb-
nahme die Reinigung des Sensor-
kopfes durchführen.
• Reinigung des Geräts nur mit trocke-
nen Tüchern
• Sensorkopf und Gerät nicht mit
Druckluft reinigen
• Zur Reinigung des Sensorkopfs
zwei bis drei Messungen mit neuer
Bremsüssigkeit durchführen

11
Deutsch
Bedienungsanleitung - BFCS 300
Fehlersuche
Fehler/Anzeige Ursache Behebung
ERR1 Heizelement ist
überhitzt, Tro-
ckenmessung
Sensorkopf korrekt in Probenüssigkeit
eintauchen
Gerät aus- und wieder einschalten
Taste „Start“ drücken
ERR2 Messtempera-
tur > 300 °C.
Siedepunkt der
gemessenen
Probe liegt über
300 °C
Nur Bremsüssigkeiten auf Glykolbasis
messen
Sensorkopf durch mindestens dreimaligen
Messvorgang mit sauberer Bremsüssigkeit
reinigen
Für jede Messung neuen Probenbecher
verwenden
ERR3 Innentempera-
tur des Ge-
räts >50°C.
Messungen sind
nicht möglich
Gerät ausschalten und abkühlen lassen
Gerät nicht auf die Heizung oder in die Son-
ne stellen
Wenn Fehler wiederholt auftritt, Gerät zur
Überprüfung einschicken
ERR4 Sensorkopf fehlt
oder ist defekt
Sensorkopf einbauen bzw. austauschen
ERR5 Sicherheits-
steuerung hat
abgeschaltet
Gerät ausschalten und nach 5 Sekunden
wieder einschalten
Wenn Fehler wiederholt auftritt, Gerät zur
Überprüfung einschicken
ERR6 Temperaturfühler
defekt
Gerät zur Reparatur einschicken
Auf der Anzei-
ge erscheinen
„laufende“
Segmente
Temperaturfühler
hat eine Tempe-
ratur >55°C
Temperaturfühler abkühlen lassen. Ist der
Temperaturfühler auf eine Temperatur
<55°C abgekühlt startet die Messung
automatisch
Keine Anzeige.
Kontrolllampen
leuchten nicht
Netzanschluss
ist unterbrochen
oder Sicherung
am Gerät ist
durchgebrannt
Netzanschluss prüfen
Sicherung wechseln, siehe (Seite13)

12 Deutsch
Bedienungsanleitung - BFCS 300
Reparatur
Sensorkopf austauschen
(Bilder SeiteXVIII)
Tauschen Sie den Sensorkopf in den
folgen Fällen aus:
• Die Heizwendel ist verkrustet
• Der Sensorkopf oder die Heizwendel
ist deformiert
• Die Sensorheizung ist ausgefallen
(keine Dampfbildung)
Sensorkopf demontieren
(Bilder SeiteXVIII)
VORSICHT! Heiße Bremsüs-
sigkeit! Verbrennungsgefahr.
Bremsüssigkeit abkühlen lassen,
bevor der Probenbecher entnom-
men wird.
1. Gerät ausschalten und vom Netzan-
schluss trennen
2. Messarm hochschwenken und
festhalten
3. Sensorkopf mit der zweiten Hand
gerade nach unten ziehen
Achtung: Temperaturfühler der in der
Mitte des Messarms sitzt beim Abziehen
des Sensorkopfs nicht verbiegen oder
beschädigen.
Sensorkopf montieren
(Bilder SeiteXIX)
1. Sensorkopf so ausrichten, dass einer
der beiden Pfeile auf dem Gehäuse
des Sensorkopfs nach vorne zeigt
2. Sensorkopf mit der mittleren kleinen
Bohrung vorsichtig über den Tempe-
raturfühler bis an die Aufnahme am
Messarm schieben. Die Kontaktstifte
des Sensorkopfs müssen dabei ge-
nau unter den Kontaktbuchsen des
Messarms stehen
3. Sensorkopf nach oben schieben bis
die Rasthaken des Messarms in die
Nuten am Sensorkopf eingreifen
Achtung: Kontaktstifte des Sensorkopfs
beim Einschieben in die Buchsen nicht
verbiegen.

13
Deutsch
Bedienungsanleitung - BFCS 300
Sicherung wechseln
(Bilder SeiteXX)
Die Netzsicherung bendet sich an
der Rückseite des Geräts am Netzan-
schluss.
WARNUNG! Lebensgefahr durch
Stromschlag und Brand!
Falsche oder überbrückte Si-
cherungen können zu schweren
Verletzungen oder Tod durch
Stromschlag führen oder einen
Gerätebrand verursachen.
• Defekte Feinsicherung nie überbrü-
cken, Sicherungshalter nie kurzschlie-
ßen
• Gerät immer mit Sicherungen des
angegebenen Typs betreiben
(siehe Technische Daten Seite 14)
1. Gerät ausschalten und Netzkabel
vom Gerät trennen
2. Die beiden Klammern am Siche-
rungshalter nach innen drücken und
Sicherungshalter herausziehen
3. Defekte Sicherung austauschen
4. Sicherungshalter wieder eindrücken
bis die Klammern hörbar einrasten
5. Gerät anschließen und einschalten

14 Deutsch
Bedienungsanleitung - BFCS 300
Technische Daten
Spannungsversorgung 90… 250 V AC, 47 … 63 Hz
Leistungsaufnahme Standby 50 mA / 13 VA
Messung 230 mA / 80 VA
Druckeranschluss RS-232, Stecker 9-polig D-Sub
Sicherung, Eingang intern T 1,0 A H 250 V, 5 mm x 20 mm
Anzeige 7-Segment-Anzeige, 4-stellig
Messgenauigkeit
im Bereich 150 … 200 °C ±4,0 °C … ±6,0 °C
im Bereich 200 … 280 °C ±7,0 °C … ±9,5 °C
im Bereich 280 … 300 °C ±10,0 °C … ±15,0 °C
Messdauer ca. 34 s
Messwertspeicher max. 10 Messwerte (Ringspeicher)
Kurzzeitzähler 0 - 9999
Langzeitzähler 0 - 9999
Schutzart IP20
Schutz gegen elektr. Schlag
Schutzklasse I (Schutzleiter) Schutzklasse I (Schutzleiter)
Umgebungstemperatur Betrieb 0 °C ... +45 °C
Lagerung -40 °C ... +80 °C
Gewicht 1,6 kg
Abmessung (H x B x T) 180 mm x 225 mm x 225 mm
