Moniceiver

MVD-220 / MVD-240

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese

um möglichen technischen Schäden vorzubeugen.

Sicherheitshinweise und Gewährleistung

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-

chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.

• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-

brauch.

• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-

ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-

zungsgefahr!

• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer

Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Blockieren Sie nicht die Belüftungsönungen.

• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-

hör.

Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.

Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)

Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und

Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden

können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Transport des Gerätes

Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu

erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußeren Oberäche

Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen

können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren

Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

Technische Daten

Artikelnummer 10009736, 100009737, 10030824

Allgemein:

Stromversorgung DC 12V (negative Masse)

Impedanz 4Ohm

Radio

Frequenzband AM 522 - 1620KHz

FM 87.5 - 108MHz

Disc

Abspielbare Formate 10009736, 100009737: DVD/VCD/MP3/CD/MP5

10030824: MP3/MP5

Einbauwinkel +/- 30°

Video

Systeme PAL / SECAM / NTSC

Output 1.0Vp-p 75 Ohm

Bildpunkte horizontal 500px

Audio:

Max. Output 2Vrms (+/-3dB)

Frequenzgang 20Hz - 20KHz

SNR 85dB

Kanaltrennung 80dB

BT:

Prol Headset / Hands free / A2DP & AVRCP

Frequenzspektrum 2.4 GHz

Lieferumfang: Gerät, Fernbedienung, Audio/Video-Kabel, ISO-Kabel, Montagesatz, Bedienungsanleitung

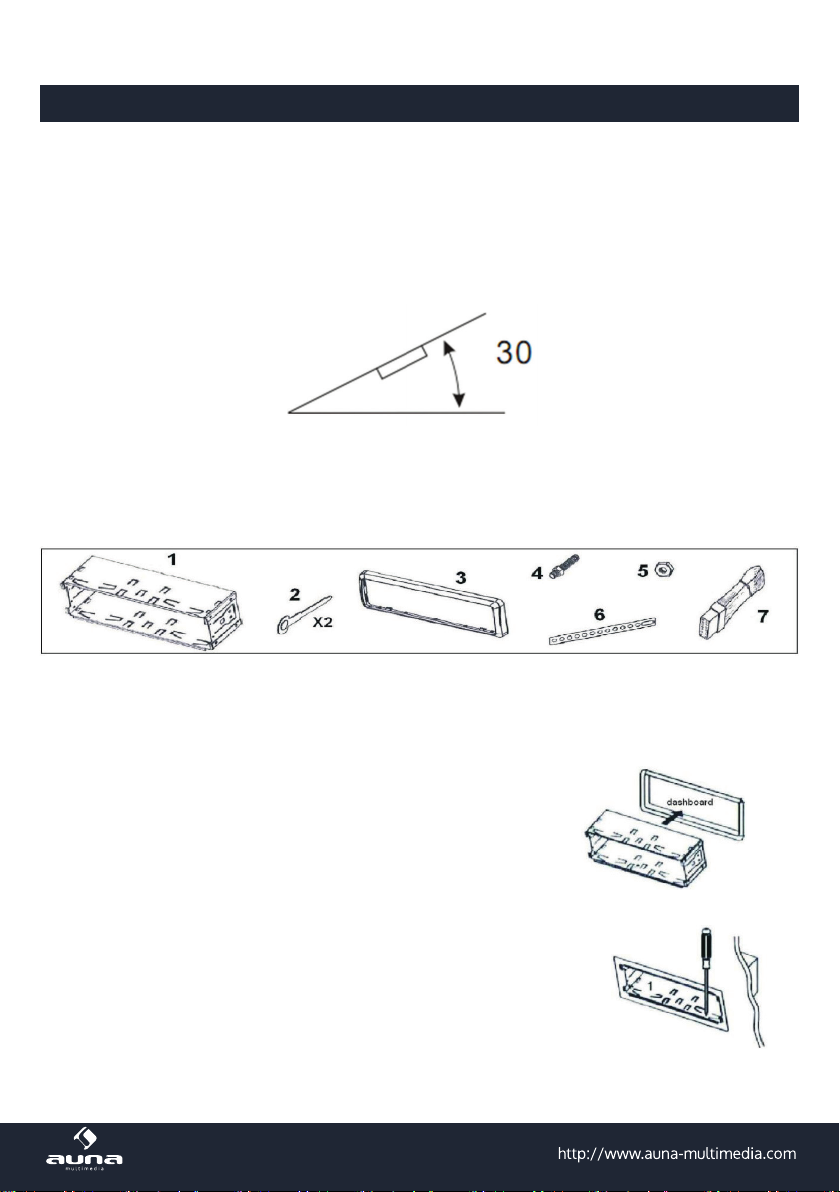

Einbauhinweise

• Wählen Sie einen Einbauort, an dem das Gerät den Fahrer nicht behindert.

• Schließen Sie die Kabel testweise an und testen das Gerät bevor Sie das Gerät endgültig xieren.

• Verwenden Sie nur das mitgelieferte Montagezubehör.

• Sollten Sie Veränderung an Ihrem Fahrzeug vornehmen bzw. Löcher bohren müssen, fragen Sie vorher

bei Ihrem Fahrzeughersteller nach.

• Das Gerät muss so befestigt werden, dass es den Fahrer nicht behindert und bei einer Vollbremsung

keinen Fahrzeuginsassen gefährdet.

• Der Einbauwinkel darf 30° nicht überschreiten.

• Das Gerät darf keinen hohen Temperaturen aus der Heizung oder direkter Sonnenlicht, Staub, Schmutz

und starken Vibrationen ausgesetzt werden.

Mitgeliefertes Zubehör:

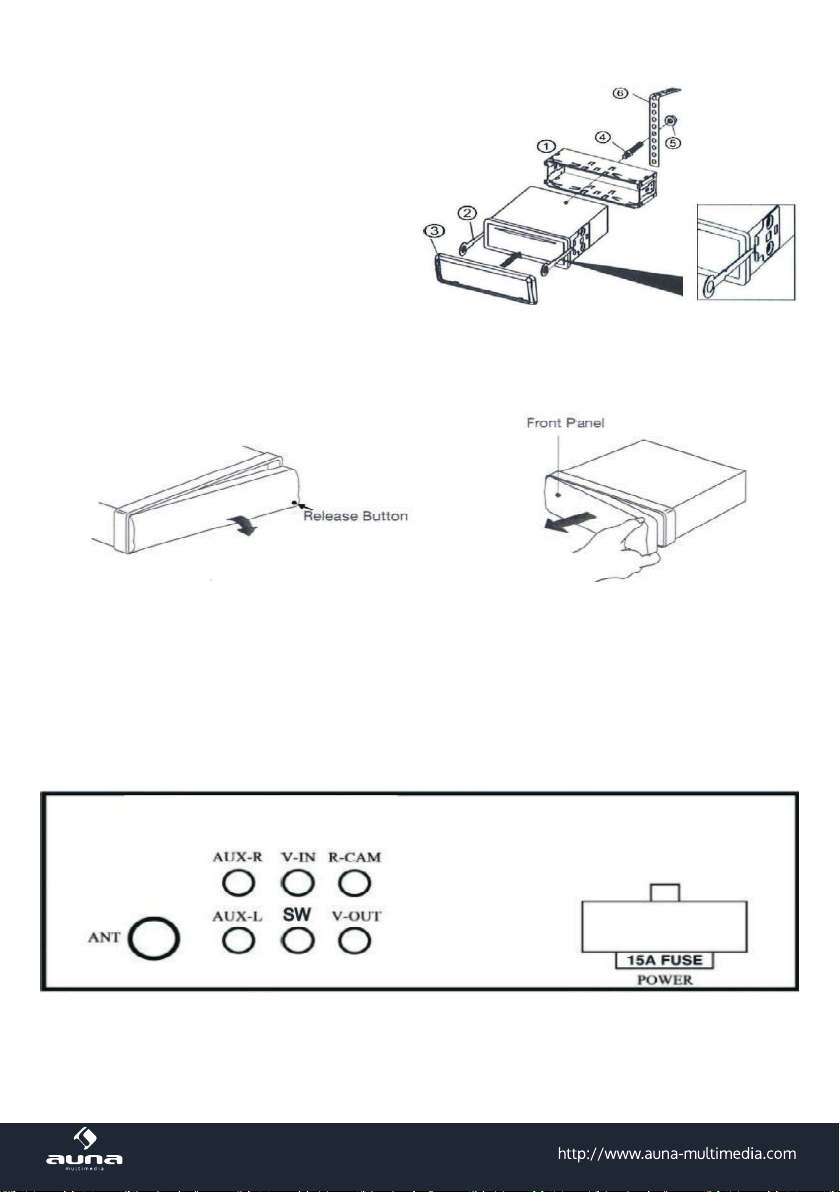

Einbau

Schieben Sie den Einbaurahmen in die Önung im Armaturenbrett - falls

nicht bereits ein Einbaurahmen von einem vorher eingebauten Radio

vorhanden ist. In letzterem Fall nutzen Sie diesen.

Nach dem (optionalen) Einsetzen des Einbaurahmens: Biegen Sie einige der

Metall-Ecken nach außen, um sicheren Sitz zu garantieren.

Falls - wie bei einigen Auto-Modellen - notwendig,

nutzen Sie den mitgelieferten Metallstreifen, um

Radio und Einbauwinkel an der Rückwand des

Einbauschachts zu xieren. Der Metallstreifen kann

per Hand zurechtgebogen werden.

Zum Ausbau des Geräts stecken Sie die beiden Schlüs-

sel seitlich in die Lücken zwischen Radio und Einbau-

rahmen, bis sie einrasten. Sie können nun das Gerät

an den Schlüsseln herausziehen (Abb. ganz rechts).

Front Panel

Drücken Sie REL zum Abnehmen der Frontblende. Zum Anbringen der Frontblende, legen

Sie diese erst mit den Kontakten an der

linken Seite an. Drücken Sie dann die

rechte Seite an, bis die Blende bündig

anliegt und schließlich hör- und fühlbar einrastet.

Verkabelung

Geräterückseite (Schema)

Anschluss & Beschriftung Farbe Verbindung

Kabelbaum POWER

Rot Zündung (B+)

Schwarz (grob)

Schwarz (fein)

Masse (B-)

SWC (Lenkradst.) (Masse)

Gelb Speicher Backup (B+)

Weiß

Weiß / Schwarz

Speaker Front Links (+)

Speaker Front Links (-)

Grau

Grau / Schwarz

Speaker Front Rechts (+)

Speaker Front Rechts (-)

Grün

Grün / Schwarz

Speaker Hinten Links (+)

Speaker Hinten Links (-)

Violett

Violett / Schwarz

Speaker Hinten Rechts (+)

Speaker Hinten Rechts (-)

Blau Auto Antenne (B+)

Magenta Rückfahrkamera (B+)

Grau SWC 1

Grün SWC 2

Orange Rückfahr-Licht (B+)

Braun Handbremse (B-)

Cinch Rot Ausgang Speaker Rechts

Cinch Weiß Ausgang Speaker Links

ANT Radio-Antenne

Audio In AUX-R

AUX-L

Rot

Weiß

AUX-Eingang Links

AUX-Eingang Rechts

Video Out V-OUT Gelb Video Ausgang

Audio Out SW Grün SubWoofer Ausgang

Video Input R-CAM Gelb Eingang Rückfahrkamera

V-IN Gelb Video-Eingang

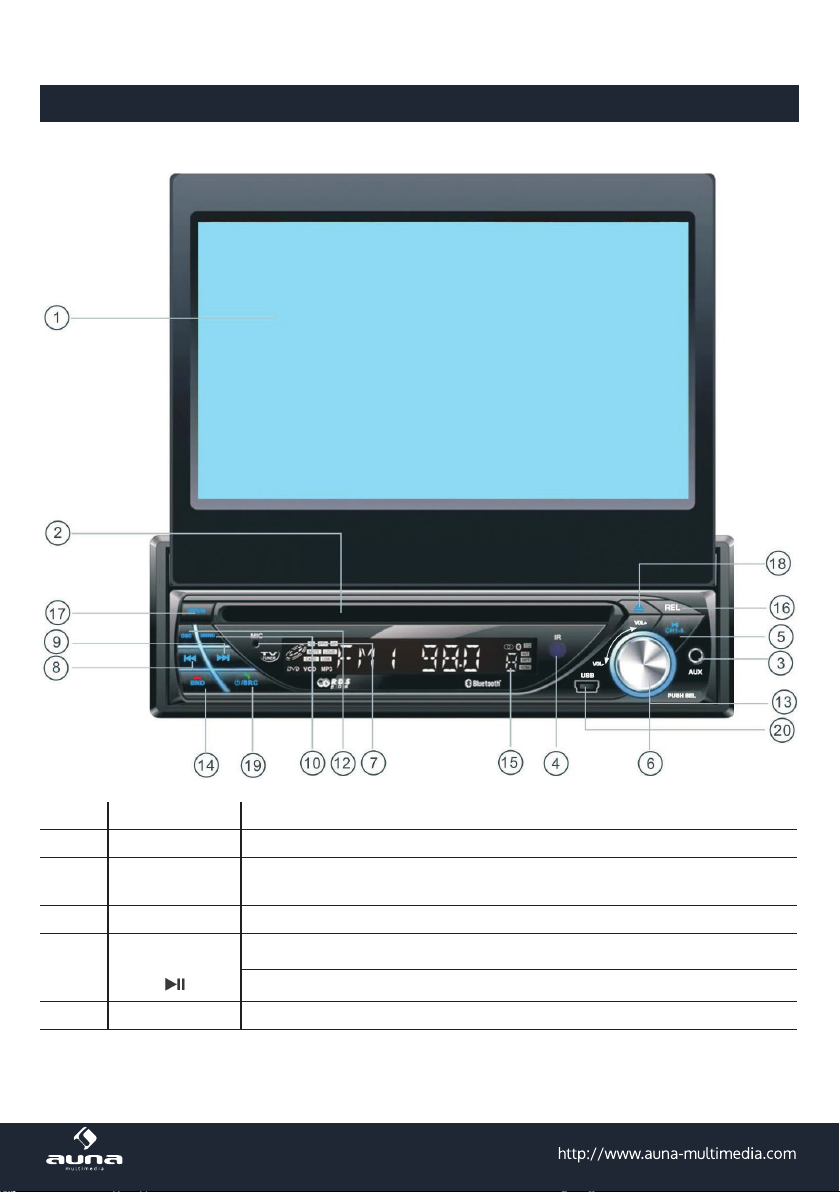

Bedienung: Übersicht (10009736, 100009737)

Bedienoberäche:

1Touch Screen

2 Disc Slot

3 AUX-Anschluss Schließen Sie externe Mediengeräte (Handy, Smartphone, MP3-Player,

Laptop etc.) hier via 3,5mm-Audiokabel an.

4IR-Sensor

CH1-6 Radio: Mehrfach drücken zur Auswahl der gespeicherten Sender 1-6

Media: Start/Pause

6 / 13 VOL / SEL VOL Drehen zum Einstellen der Lautstärke

w VOL / SEL SEL

Mehrfach drücken für die folgenden Einstellungen (drehen zum

Ändern der angezeigten Werte; bei Untergruppen, diese per dre-

hen auswählen und mit den Tasten / den Wert ändern):

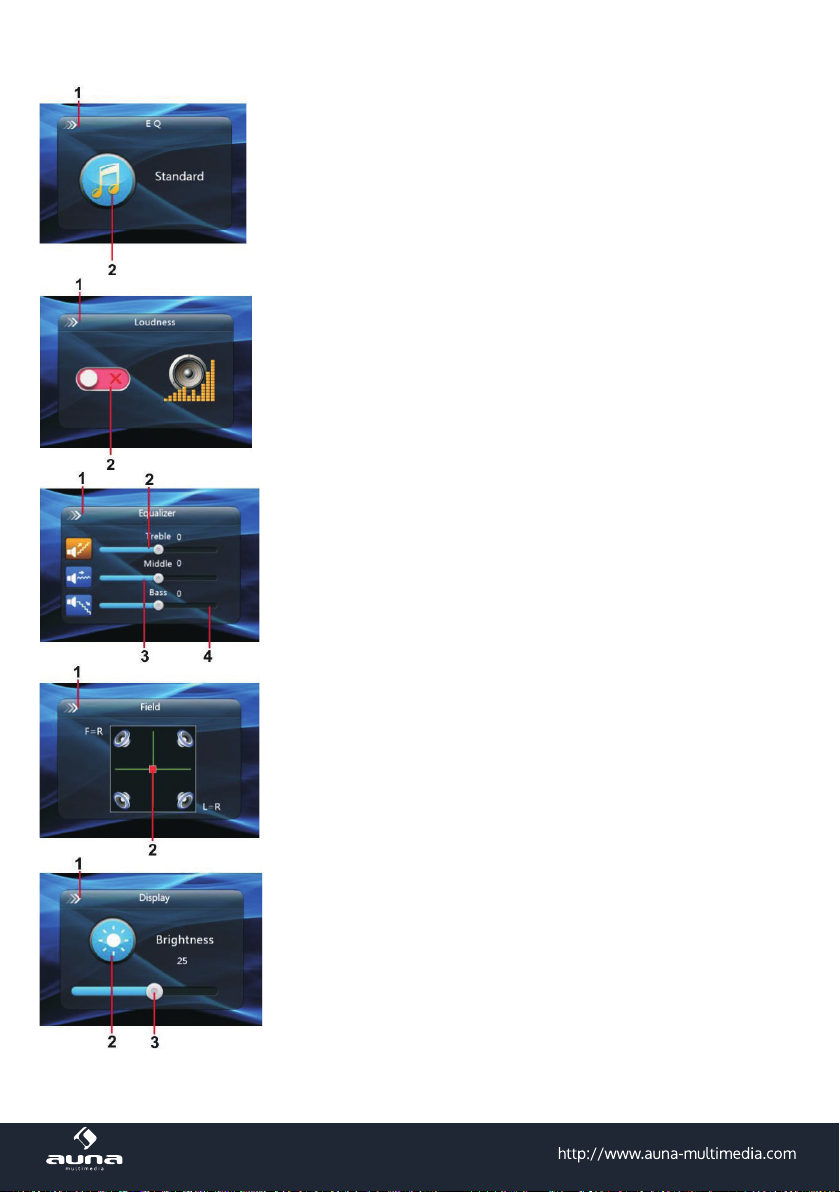

• VOL (Lautstärke)

• DSP (Bass- und Höhen-Anteile)

• SOUND (Balance zwischen Speakern vorn/hinten und

rechts/links)

• DISPLAY (Helligkeit, Farbe, Kontrast und Schärfe)

(Achtung: Nicht aufrufbar von Radio oder BT)

7 MIC Internes Mikrofon für Freisprechen

Radio: Drücken für manuelle Sendersuche in 0.05Hz-Schritten;

Gedrückt halten für Suchlauf bis zum nächsten gefundenen Sender

Media/

BT:

Track-Auswahl (drücken);

Schneller Vor-/Rücklauf (gedrückt halten).

TV: Kanal Umschalten (drücken);

Kanal-Suchlauf (gedrückt halten).

10 OSC Im Video- oder Foto-Modus: Anzeige aller Inhalte des jeweiligen Mediums

11 LED: Leuchtet bei eingelegter Disc

12 MENU Zum Hauptmenü

14 BND Radio: Zum Radio-Modus wechseln;

Im Radio-Modus: Mehrfach drücken zur Auswahl des Bandes.

BT: Au egen; eingehenden Anruf ablehnen

15 Display

16 REL Drücken zum Abnehmen der Gerätefront und Zugang zum SD-Slot

17 OPEN Ausfahren des Monitors und Einstellung des Winkels

18 Disc Auswerfen

19 POWER Drücken zum Einschalten; gedrückt halten zum Ausschalten.

Bei eingeschaltetem Monitor: Drücken zum Ein-/Ausschalten des Monitors.

20 USB USB-Anschluss

21 SD SD-Kartenslot

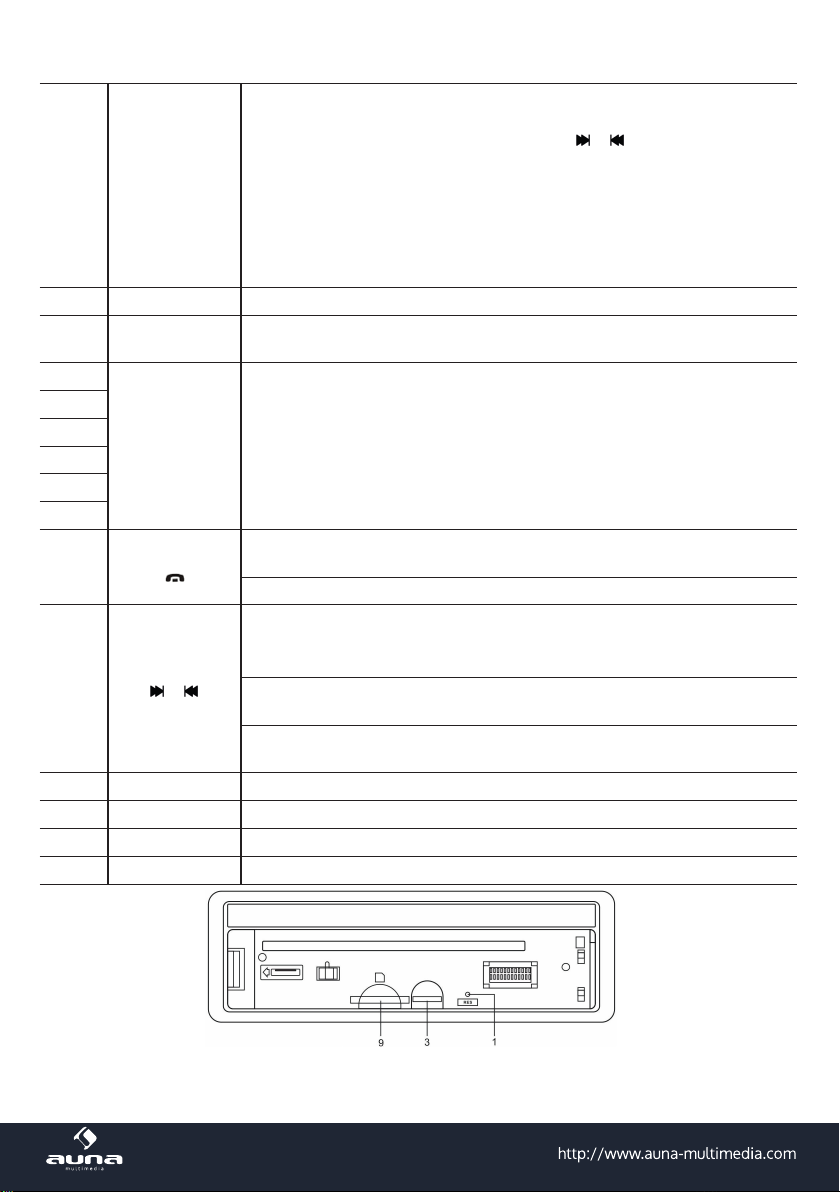

Ansicht mit abgenommener Front

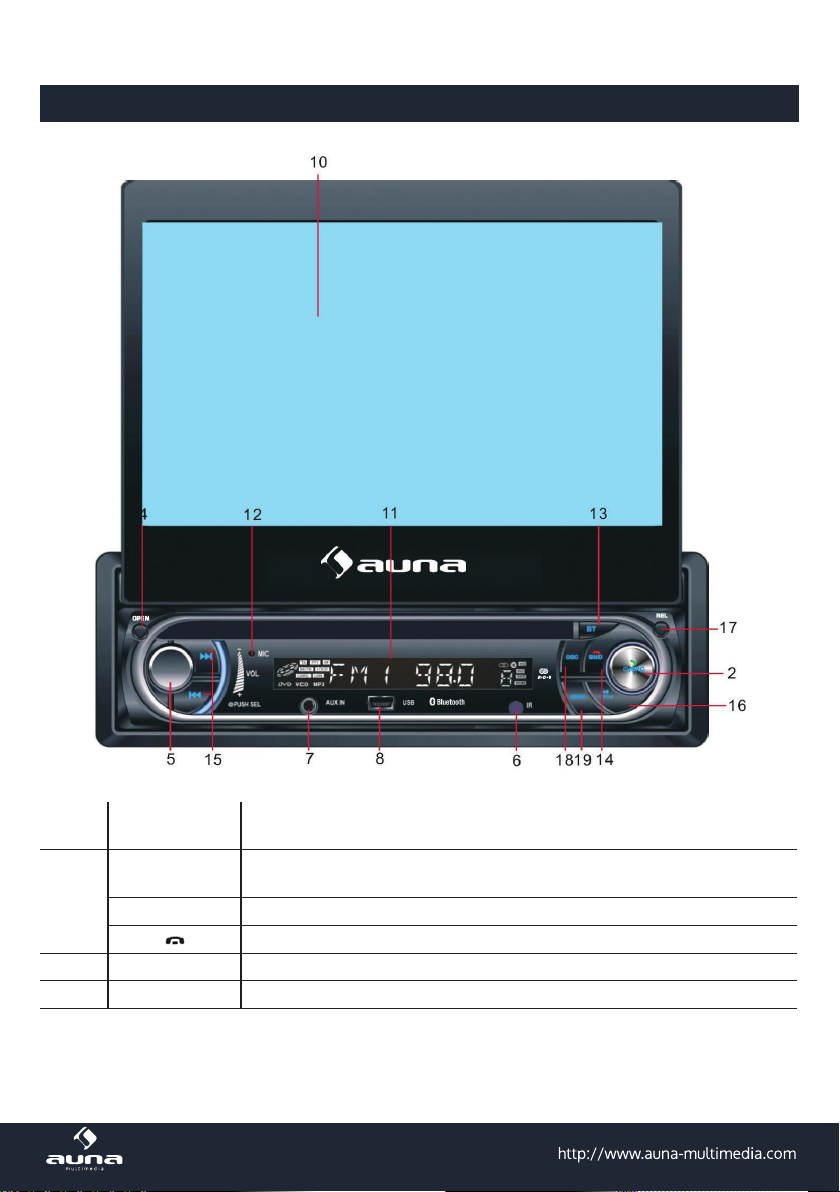

Bedienung: Übersicht (10030824)

Bedienoberäche:

1RES Drücken Sie mit einem spitzen Gegenstand (Kugenschreiber/Zahnstocher)

zum Zurücksetzen des Geräts in den Werkszustand

POWER Drücken zum Einschalten; gedrückt halten zum Ausschalten.

Bei eingeschaltetem Monitor: Drücken zum Ein-/Ausschalten des Monitors.

SRC Mehrfach drücken, um den Modus auszuwählen (SD/CD/FM ...)

Im BT-Modus: Eingehenden Anruf annehmen

3 - -

4OPEN Ausfahren des Monitors und Einstellung des Winkels

5 VOL / SEL SEL

Mehrfach drücken für die folgenden Einstellungen (drehen zum

Ändern der angezeigten Werte; bei Untergruppen, diese per dre-

hen auswählen und mit den Tasten / den Wert ändern):

• VOL (Lautstärke)

• DSP (Bass- und Höhen-Anteile)

• SOUND (Balance zwischen Speakern vorn/hinten und

rechts/links)

• DISPLAY (Helligkeit, Farbe, Kontrast und Schärfe)

(Achtung: Nicht aufrufbar von Radio oder BT)

6IR Sensor für Fernbedienung

7 AUX-Anschluss Schließen Sie externe Mediengeräte (Handy, Smartphone, MP3-Player,

Laptop etc.) hier via 3,5mm-Audiokabel an.

8 USB USB-Anschluss

9 SD SD-Kartenslot

10 Touch Screen

11 LCD Display

12 MIC Internes Mikrofon für Freisprechen

13 BT BT Modus aktivieren

14 BND Radio: Zum Radio-Modus wechseln;

Im Radio-Modus: Mehrfach drücken zur Auswahl des Bandes.

BT: Au egen; eingehenden Anruf ablehnen

15 /

Radio: Drücken für manuelle Sendersuche in 0.05Hz-Schritten;

Gedrückt halten für Suchlauf bis zum nächsten gefundenen Sender

Media/

BT:

Track-Auswahl (drücken);

Schneller Vor-/Rücklauf (gedrückt halten).

TV: Kanal Umschalten (drücken);

Kanal-Suchlauf (gedrückt halten).

16 CH1-6 Sender-Presets 1-6 aufrufen

17 REL Drücken zum Abnehmen der Gerätefront und Zugang zum SD-Slot

18 OSC Im Video- oder Foto-Modus: Anzeige aller Inhalte des jeweiligen Mediums

19 MENU Hauptmenü aufrufen

Ansicht mit abgenommener Front

Fernbedienung:

Einschalten (drücken)

Ausschalten (gedrückt halten)

Mute/un-Mute (drücken wenn Gerät eingeschaltet)

2SOURCE Mehrfach drücken für Auswahl des Betriebsmodus

3SYS/CLR BT: zuletzt eingegebenes Zeichen löschen („Backspace“)

4 EQ / LOUD Mehrfach drücken für Auswahl vor-eingestellter EQ-Presets;

gedrückt halten für LOUDness Control.

5 AUDIO Im Video- oder Musik-Modus mehrfach drücken für die Auswahl verschiede-

ner Audio-Kanäle (wenn vorhanden); im BT-Modus ohne Funktion.

6 OSD Im Video-, DVD- oder Foto-Modus zum Content-Menü springen

71 - 6

0 - 9

Radio: Auswahl der gespeicherten Sender-Presets ( 1 - 6 ); gedrückt halten

zum Speichern des aktuellen Senders auf dem jeweiligen Preset.

Media: Direkte Titelwahl

BT: Telefonnummer eingeben

TV: TV-Kanal wählen

ZOOM

Disc/

USB/SD: Mehrfach drücken zum Ein-/Auszoomen von Fotos/Videos

Radio:

Kurz drücken für Sendersuchlauf: gefundene Sender werden je-

weils einige Sekunden lang angespielt.

Gedrückt halten für vollständigen Suchlauf mit automatischer

Speicherung der 20 Sender mit der besten Empfangsqualität

auf den 20 Speicherplätzen jedes „Bands“. Nach erfolgtem Such-

lauf werden alle gespeicherten Sender für je einige Sekunden

angespielt.

TV: Scan aller gespeicherten Kanäle; jeder Kanal wird für einige

Sekunden aufgerufen.

BND Radio Mehrfach drücken zur Auswahl des Bandes.

Medien: Video: Stop

Andere Medien: Temporärer Abspiel-Stopp

BT: Au egen / eingehenden Anruf ablehnen

10 RDM Zufällige Abspielfolge aktivieren/deaktivieren (Random-Modus)

11 INT Intro-Modus aktivieren/deaktivieren

12 Play/Pause

13 Pfeiltasten Zur Navigation in Menüs, Playlisten, Ordner-Ansichten;

bei der Anzeige von Fotos: Bild rotieren, spiegeln, umkehren.

14 ENT Bestätigen der ausgewählten Auswahl in Menüs und Listen

15 /

Radio: Drücken für manuelle Sendersuche in 0.05Hz-Schritten;

Gedrückt halten für Suchlauf bis zum nächsten gefundenen Sender

Media/

BT:

Track-Auswahl (drücken);

Schneller Vor-/Rücklauf (gedrückt halten).

TV: Kanal Umschalten (drücken);

Kanal-Suchlauf (gedrückt halten).

16 REP Repeat-Modus

17 ANGLE Mehrfach drücken für Auswahl des Kamerawinkels bei Multi-Angle-DVDs

18 TITLE Radio Wählen zwischen Mono/Stereo

DVD Zum Titel-Menü springen

19 SUB-T

Video: Mehrfach drücken zur Anzeige verschiedensprachiger Untertitel

(falls vorhanden)

Radio: LOC aktivieren (lokale Sender mit guter Empfangsqualität werden

bevorzugt empfangen)

20 SLOW Zeitlupenansicht (bei Videos / DVDs)

21 VOL+/- Lautstärke

22 MENU/PBC On-Screen-Menü aufrufen (DVD) / PBC aktivieren (VCD)

23 SETUP Zum Einstellungs-Menü (erneut drücken, um zurückzukehren)

24 BT: Anruf annehmen; letzte Nummer wiederholen; aktuelles Gespräch zum

Smartphone zurücktransferieren

Bedienung: Menü-Übersicht

Tippen Sie auf die Icons, um die jeweilige Funktion/das jeweilige Menü aufzurufen. Schieben Sie den

unteren Menü-Balken zur Seite, um Zugri auf weitere Funktionen zu erhalten.

Die Menüs- und Untermenüs sind alle nach demselben Prinzip zu bedienen. Exemplarisch wird die

Funktionsweise hier an den Menüs für die Audio- und Anzeige-Einstellungen und die Systemeinstellungen

illustriert. Alle Menüs können über die Schalt ächen ZURÜCK oder HAUPTMENÜ verlassen werden.

Hauptmenü

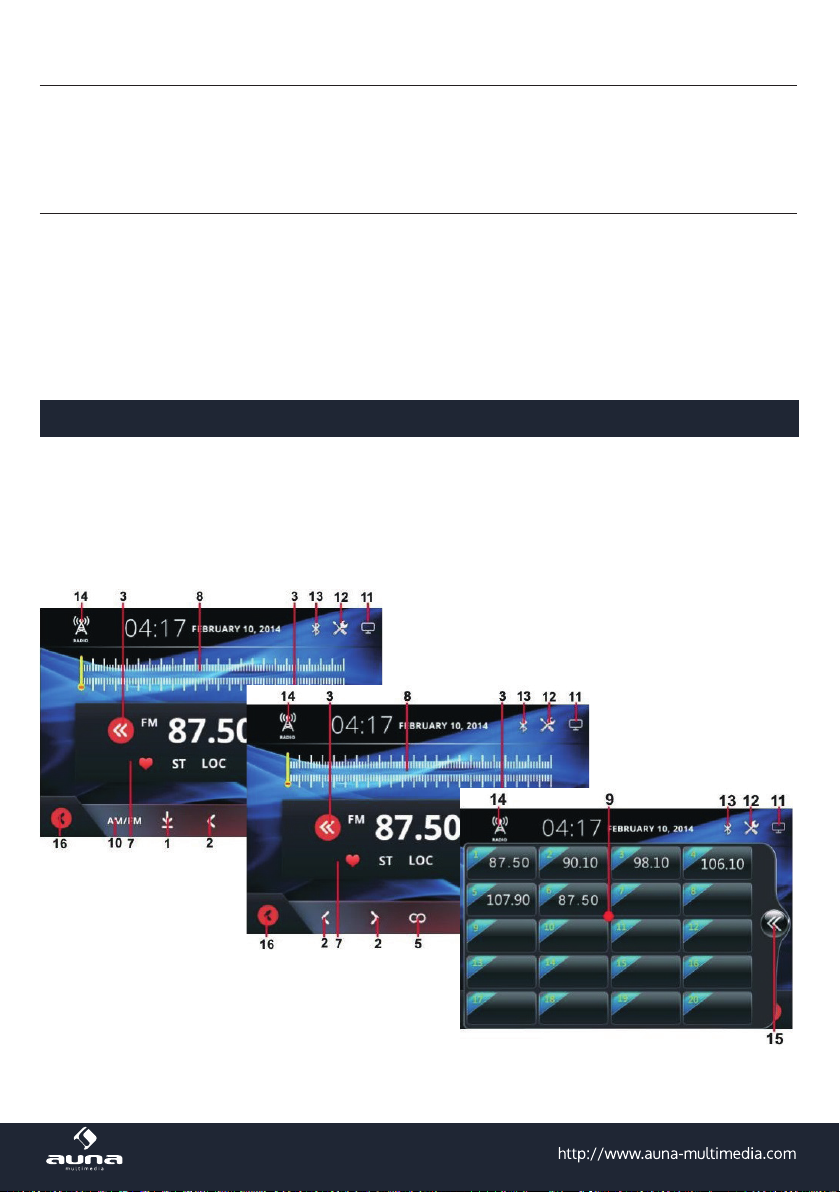

1 - 7 Zum Starten des jeweiligen Betriebsmodus: Radio, Hintergrundbild, USB, SD (wenn eingelegt),

AUX (wenn angeschlossen), BT (wenn vorhandenes BT-Gerät verbunden), TV

8Zu den Audio- und Anzeige-Einstellungen

9Bildschirm abschalten; zum Einschalten auf beliebige Stelle des Bildschirm tippen

10 Geräteeinstellungen

11 BT: Verbindung/Einstellungen

12 Display-Helligkeit ändern

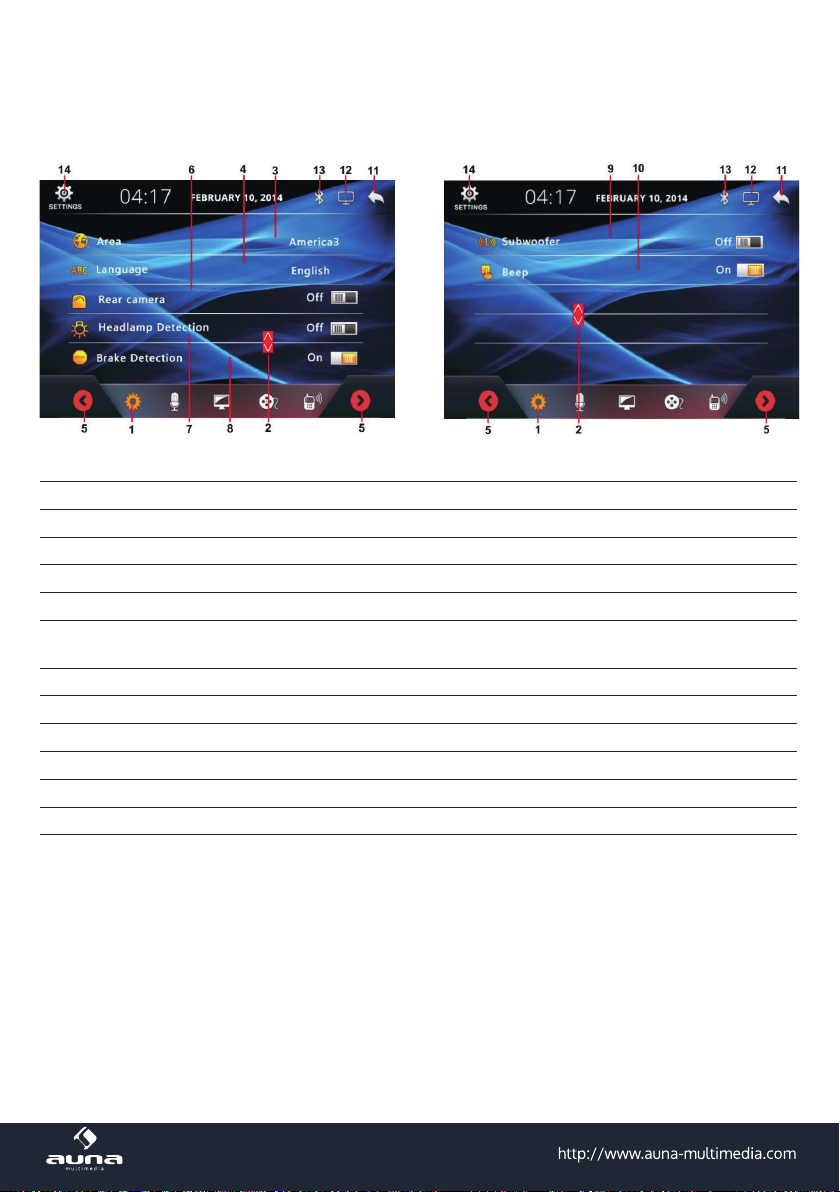

Audio- und Anzeige-Einstellungen
