auna MD-120 User manual

Autoradio Auna USB/SD/FM/MP3
10006450

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Grundfunktionen
1. MODE/ - Modus/Ein-/Ausschalter
Drücken Sie diese Taste bei eingeschaltetem Gerät kurz und Sie können den Modus wie folgt
ändern: AUX - Radio - USB - SD (Falls USB und SD vorhanden). Drücken Sie die Taste länger um das
Gerät abzuschalten. Drücken Sie diese Taste bei ausgeschaltetem Gerät kurz um das Gerät
einzuschalten.
2. Taste
Radiomodus: Lang drücken, um Sender vorwärts manuell zu suchen. Kurz drücken, um den
nächsten Sender automatisch zu suchen.
MP3-Modus: Lang drücken, um schnellen Vorlauf zu aktivieren. Kurz drücken, um zum nächsten Titel
zu wechseln.
3. Taste
Radiomodus: Lang drücken, um Sender rückwärts manuell zu suchen. Kurz drücken, um den
vorherigen Sender automatisch zu suchen.
MP3-Modus: Lang drücken, um schnellen Rücklauf zu aktivieren. Kurz drücken, um zum vorherigen
Titel zu wechseln.
4. MUTE - Stummschaltung
Kurz drücken um die Stummschaltung ein-/auszuschalten.
5. CLK - Uhrzeit
Kurz drücken um die voreingestellte Uhrzeit anzuzeigen. Sobald die Uhrzeit angezeigt wird, drücken
Sie diese Taste länger um die Stunden einzustellen. Stellen Sie diese mit dem Drehregler ein.
Drücken Sie die Taste wiederholt kurz und Sie können Minuten, Jahr, Monat und Tag genau wie die
Stunden mittels Drehregler einstellen.
6. VOL/R.CN - Drehregler
Drehen Sie den Regler um die Lautstärke einzustellen.
Radiomodus: Drücken Sie den Regler und wechseln Sie dann durch Drehen die Sender.
Musikmodus: Drücken Sie den Regler wiederholt und Sie können folgende Funktionen einstellen:
INT ON - INT OFF - RPT ON - RPT OFF - RDM ON - RDM OFF - NO

7. MEN - Menü
Radiomodus: Kurz drücken, die LCD-Anzeige zeigt nun SEL an, drücken Sie die Taste erneut zweimal
und Sie können das Frequenzband ändern: FM1 - FM2 - FM3, Drücken Sie zur Bestätigung kurz den
Drehregler. Drücken Sie zum automatischen Suchen und Speichern von Radiosendern den
Drehregler lang.
Musikmodus: Kurz drücken, die LCD-Anzeige zeigt nun SEL an, drücken Sie die Taste nun mehrmals
um folgende Funktionen einzustellen: Bass Treble Balance Fader Loudness EQ
Bass/Treble/Balance/Fader-Einstellung: Zeigt die Anzeige BAS,TRE,BAL oder FAD an, stellen Sie
dieses über den Drehregler ein.
Loudness: Wird LOUD angezeigt, schalten Sie den durch Drehen des Reglers ein bzw. aus.
EQ: Wird EQ angezeigt, können Sie den Equalizer wie folg einstellen: Jazz Classic Pop Rock
OFF
Drücken Sie den Regler lang um zur Titelauswahl zu wechseln. Drehen Sie den Regler um einen Titel
zu wählen, drücken Sie diesen dann kurz um zum Nächsten zu wechseln. Nach der Wahl drücken Sie
zur Bestätigung MEN.
8. AUX-Eingang
Hier können Sie eine externe Quelle anschließen.
9. LCD - Anzeige
Zeigt den Radiosender oder die Wiedergabeinformation an.
10. SD/MMC-Kartenleser
Setzen Sie hier Ihre SD-/MMC-Speicherkarte ein.
11. USB-Anschluss
Setzen Sie hier Ihr USB-Speichermedium ein.
Technische Daten
Radioempfänger:
Frequenzbereich
87,5MHz-108MHz
Zwischenfrequenz
10,7MHz
S/N-Verhältnis
50>dB
Wiedergabe:
S/N-Verhältnis
50>dB
Kanaltrennung
50>dB
Harmonische Spannungsstörung
<5%
Frequenzempfindlichkeit
100Hz-10kHz (+6dB)
Verstärker:
Ausgänge
Lautsprecherausgang
Lautsprecher-Impedanz
4Ω-8Ω
Stromquelle
12V DC
Autobatterie (Der negative Pol muss mit der Karosserie verbunden sein.)
ACHTUNG
Ersetzen Sie die Sicherung bei Defekt nur mit einer baugleichen Sicherung.

Einbau des Gerätes
1. Setzen Sie den Einbaurahmen in Ihr Armaturenbrett ein und drücken Sie die Halteklammern nach
außen.
2. Verbinden Sie die Anschlusskabel für Stromversorgung und Lautsprecher mit dem Kabelbaum Ihres
Fahrzeuges.
3. Schließen Sie das Antennenkabel an, schieben Sie das Gerät in den Einbaurahmen und fixieren das
Gerät optional mit einer Mutter an der Befestigung.
Zum Ausbau müssen Sie die Ausbauschlüssel verwenden. Schieben Sie diese in Lücke links und
rechts zwischen Gerät und Einbaurahmen. Ziehen Sie das Gerät heraus und lösen Sie die Kabel.

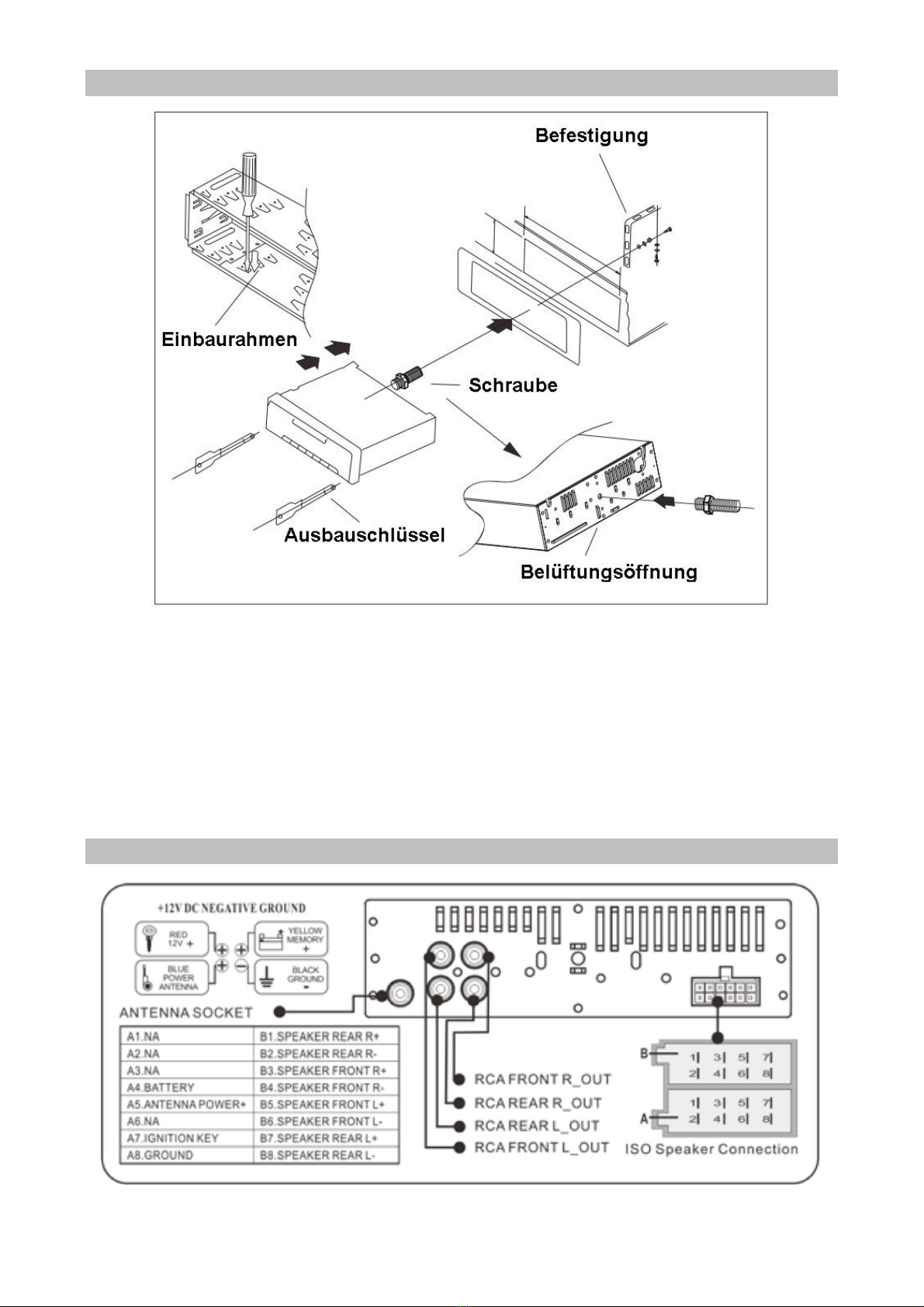

Schaltplan

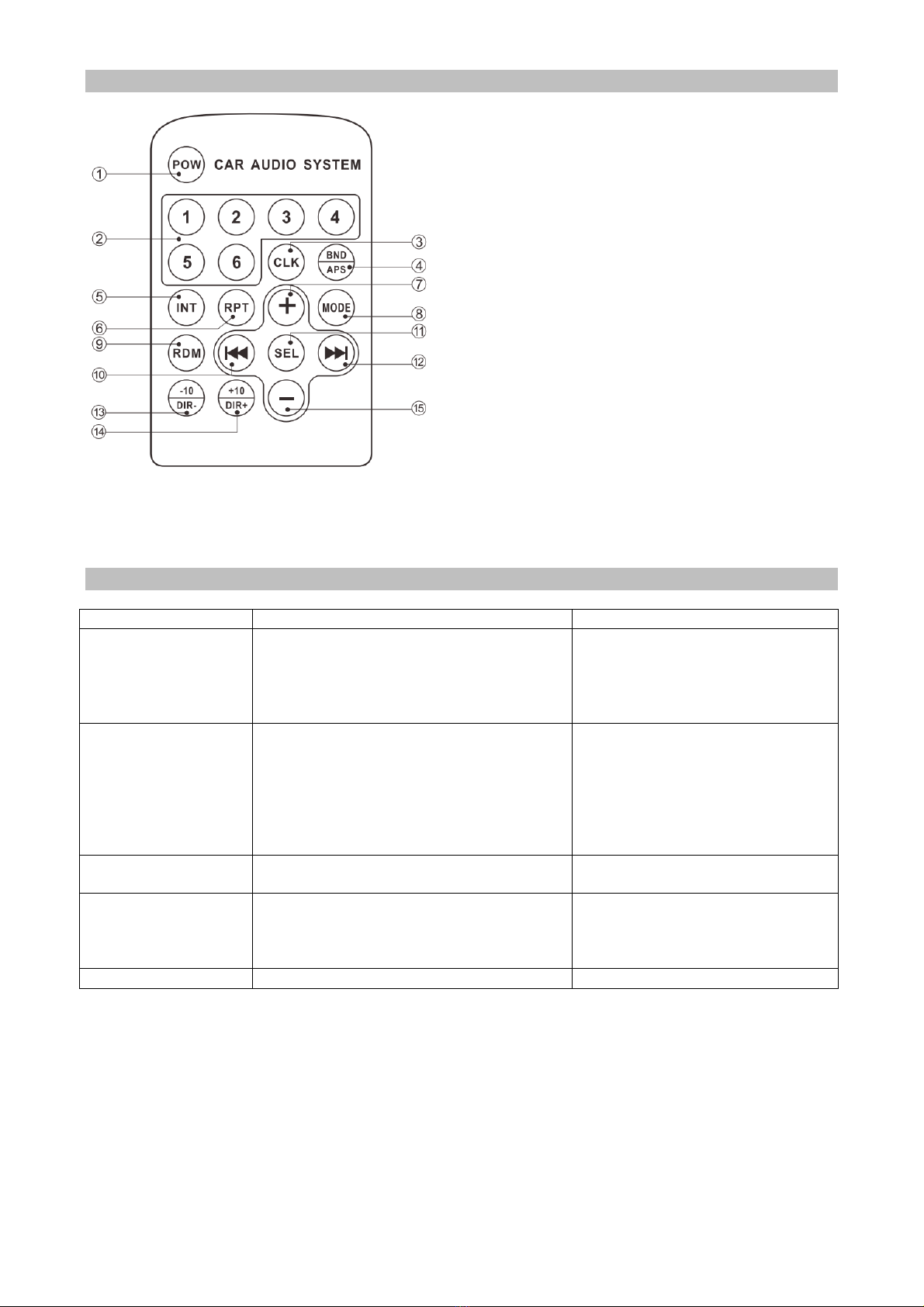

Fernbedienung
1. Ein/Aus
2. Nummerntasten
3. Uhrzeit
4. Frequenzband/ automatische Sendersuche
5. INT
6. Wiederholung
7. Lautstärke+
8. Modus wählen
9. Zufallswiedergabe
10. Letzter Titel
11. Auswahl
12. Nächster Titel
13. 10 Titel zurück
14. 10 Titel vor
15. Lautstärke-
Hinweis
Radiomodus: Mit den Nummerntasten 1-6 können Sie die Radiosender direkt wählen.
Musikmodus: Hier haben die Nummerntasten andere Funktionen: 1.PAU 2.INT 3.RPT 4. RDM 5.DIR+ 6. DIR-
Fehlerbehebung
Fehler
Ursache
Lösung
LCD-Anzeige ohne
Funktion
1. Gelber Draht nicht mit Batterie+
verbunden.
2. Sicherung am roten Draht defekt.
3. Anschlüsse verschmutzt.
1. Verbindung des gelben
Drahtes mit Batterie+ prüfen.
2. Sicherung ersetzen.
3. Anschlüsse mit reinem Alkohol
reinigen.
Kein Ton
1. Kein Strom.
2. Lautsprecherverkabelung
unterbrochen.
3. Dateien auf SD/MMC-Karte haben das
falsche Format.
4. Kontakte der SD/MMC-Karte
verschmutzt.
1. Stromkabel anschließen.
2. Lautsprecherkabel
anschließen.
3. Prüfen Sie die Daten auf der
Speicherkarte.
4. Kontakte mit reinem Alkohol
reinigen.
Ton zu leise (gestört)
1. Interner Widerstand zu hoch.
2. Schlechter Kontakt der Antenne.
1. Ersetzen Sie die Stromquelle.
2. Befestigen Sie die Antenne.
Mono (einseitige)
Wiedergabe
1. Ein Kanal der
Lautsprecherverkabelung
unterbrochen.
2. Interner Verstärker beschädigt.
1. Lautsprecherkabel
anschließen.
2. Ersetzen Sie den IC des
Verstärkers.
Gerät schaltet sich ab
Stromversorgung instabil.
Drücken Sie die RESET-Taste lange.
NOTIZ: Die technischen Daten können sich ohne vorherige Ankündigung ändern.

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen
können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des
Produktes.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits
geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte
an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen
pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Hinweise zur Batterieentsorgung
Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind
Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können
Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe
(z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben.
Sie können Batterien auch per Post an uns zurücksenden.
Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer
durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.
In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht
für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.
Viel Spaß mit unserem Produkt.
Warnhinweise
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Öffnen Sie in keinem Fall das Gerät.
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Basic Operations
1. MODE/
On working state, short press can change the mode as follow: AUX—Radio—USB—SD (If SD card
and USB is available). Long press to power off, while on the power off state, short press to power
on. einzuschalten.
2. button
In radio mode, long press to search the station by hand forwardly，short press to search the
stations forward automatically. In MP3 mode, short press to select next song, long press to forward
quickly.
3. button
In radio mode, long press to search the station by hand backwardly，short press to search the
stations backward automatically. In MP3 mode short press to select previous song, long press to
backward quickly.
4. MUTE
Short press to enter or release the mute function.
5. CLK
Short press can show the present time. When the LCD show the time, long press to enter into hour
adjustment function, adjust it by rotating the volume control button Then short press repeat can
adjust minute, year, month and date with the same operation of hour adjustment.
6. VOL/R.CN
Turn the rotary Volume can turn down/up the volume. Under radio mode, short press the knob then
can choose the stations by rotating the volume knob.
Under music playing mode, short press repeat as following INT ON—INT OFF—RPT ON—RPT OFF—
RDM ON—RDM OFF—NO function.

7. MEN
Under radio mode, short press this button, when the LCD shows SEL, short press this button twice
again, can change the band: FM1—FM2—FM3, then short press volume knob to confirm. long press
to search and save the stations automatically.
Under music playing mode, short press this button, when the LCD shows SEL, then Continuous
pressing volume knob to enter the selection as following:
Bass→Treble→Balance→Fader→Loudness→EQ
Bass/Treble/Balance/Fader selection: when the LCD display BAS, TRE, BAL or FAD, then rotate the
volume knob to adjust.
Loudness: when the LCD display LOUD, then rotating the volume knob to
turn on or turn off.
EQ: when the LCD display EQ, selected the EQ as following: Jazz→Classic→Pop→Rock→Off
by rotating the volume knob.
Long press to enter into song selected function, rotate the Volume knob to select the number, then
short press volume knob to next numbers, with same operation to choose the numbers, then short
press MEN to confirm.
8. AUX-In
Outer connection signal input.
9. LCD Display
Display the channel of radio or the playing information.
10. SD/MMC Card Slot
Insert the SD or MMC card, the system will play it accordingly
11. USB Slot
Insert the USB, the system will play it accordingly.
Technical Parameters
Tuner Part:
Frequency Range
87,5MHz-108MHz
Intermediate frequency
10,7MHz
Signal to noise ratio (S/N)
50>dB
Play Part:
Signal to noise ratio (S/N)
50>dB
Channel Separation (1 KHZ)
50>dB
Voltage Harmonic Distortion
<5%
Frequency Response
100Hz-10kHz (+6dB)
Amplifier Part:
Output
speaker output
Speaker Impedance
4Ω-8Ω
Power source
12V DC
Car battery (the negative pole connect ground, see on the unit in detail)
CAUTIONS
When replacing the fuse, please check that the fuse is of the same specification.

Install the main unit
1. Install the support on the instrument panel of the car, bend the clamp of
the support.
2. Connect the power wire and speaker wire, fix the fixing piece in the car.
3. Insert the antenna plug, push the main unit into the support, and tighten the fixing nut of the fixing
piece.
Insert two disassembly keys into the left and right gap, make the keys hook the main unit, pull out it
to remove the main unit from the support, then disassemble the connection wire and unplug the
antenna plug.

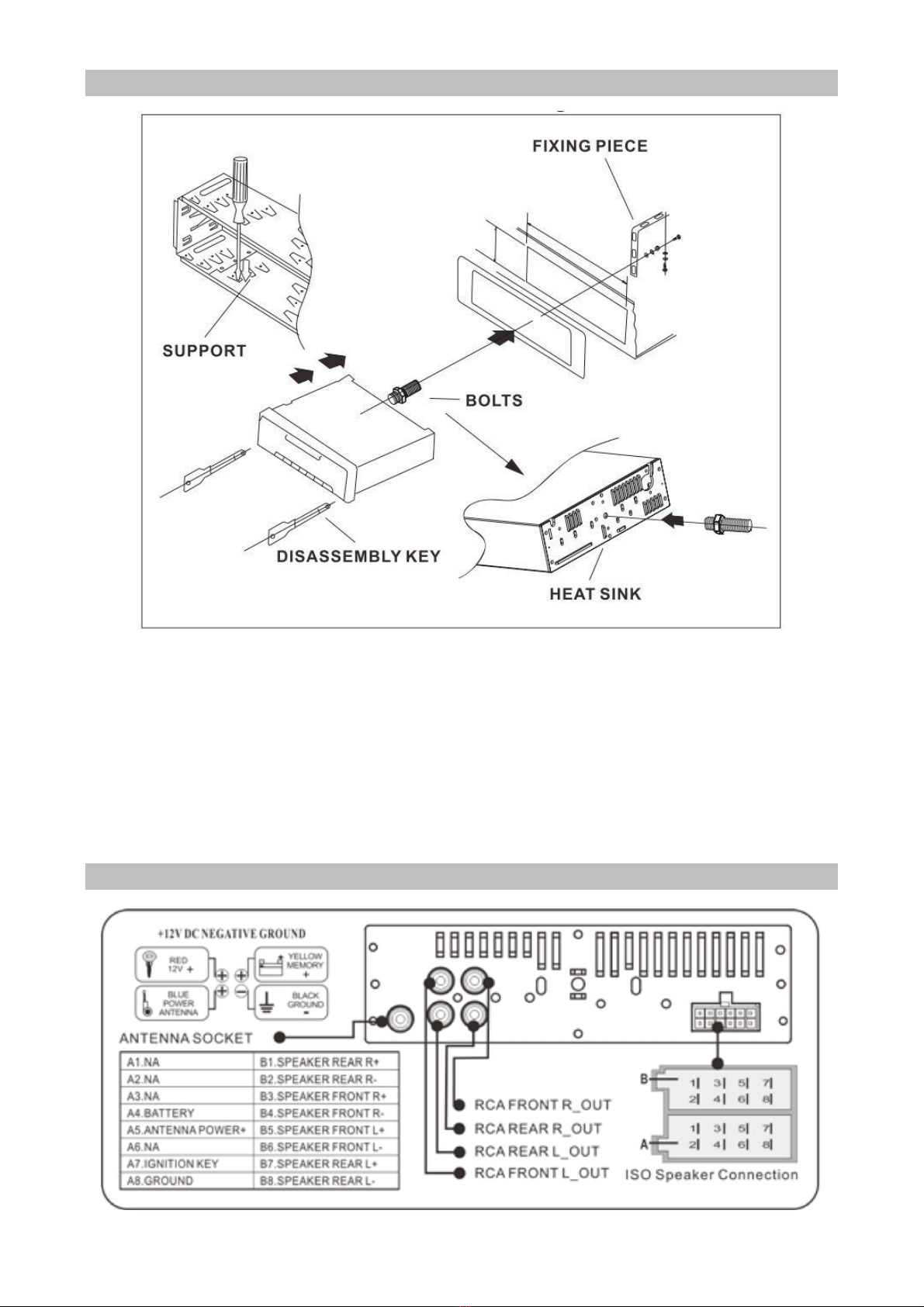

Wiring Diagram

Remote control
1. POWER
2. Number Button
3. Clock
4. Band/APS
5. INT
6. REPEAT
7. Volume+
8. Mode change
9. Random
10. Last Song
11. Select
12. Next Song
13. Last 10 song
14. Next 10 song
15. Volume-
REMARK:
When on radio state, 1-6 number button can choose the relative station.
While on music playing mode, number buttons will have different functions like 1:PAU, 2:INT, 3:RPT, 4:RDM,
5, DIR+, 6: DIR-.
Trouble shooting
Fault
Reason
Solutions
LCD doesn't
display
1. Yellow wire is not connected with
battery+.
2. Fuse of red wire is open.
3. The panel connector is dirty.
1. Assure yellow wire is connected
with battery+.
2. Replace fuse.
3. Clean the panel connector with
absolute alcohol.
No sound
1. No power supply.
2. Speaker wire is open circuit
3. SD/MMC card, U disk don't have song
with corresponding format.
4. SD/MMC card, U disk golden finger is
dirt which causes bad contact.
1. Connect the power wire.
2. Connect speaker wire.
3. Check the contents of SD/MMC
card, U disk.
4. Clean with absolute alcohol.
Low sound
(not clear)
1. Power internal resistance is high.
2. Antenna is bad contact.
1. Replace the power supply
2. Tighten the antenna plug.
Mono track
1. One channel of speaker wire is open
circuit.
2. Amplifier integrated circuit is damaged.
1. Connect speaker wire
2. Replace the IC of amplifier.
System down
Power supplier not stable
Long press the reset button
NOTE: Technical data is subject to change without prior notice.
