Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
folgenden QR-Code, um Zugri auf die aktuellste
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installation und Anschlüsse 6
Start-BIldschirm 8
Radio-Funktion 9
Android-Funktion 10
Carplay-Funktion 10
USB/SD Funktionen 10
BT-Funktionen 14
AUX-Eingang 16
Wiedergabesteuerung 17
System-Einstellungen 18
Hinweise zur Entsorgung 20
Technische Daten 20
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland.
Dieses Produkt entspricht den folgenden
Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (RED)
Die vollständige Konformitätserklärung des
Herstellers nden Sie unter folgendem Link:
https://use.berlin/10033156

4
DE
SICHERHEITSHINWEISE
Hinweise zur Installation
• Dieses Radio ist für den Betrieb mit 12 Volt vorgesehen. Überprüfen Sie
vor dem Einbau, ob die Spannung Ihres Fahrzeugs mit der Spannung
des Geräts übereinstimmt.
• Klemmen Sie vor der Installation den Minuspol der Autobatterie ab, um
Stromschläge, Personenschäden oder Kurzschlüsse zu vermieden.
• Bohren Sie bei der Installation nur an Stellen, an denen sich keine Kabel
und Leitungen benden.
• Schließen Sie Kabel nicht über oder in der Nähe von heißen
Oberächen an. Das gilt besonders für die Kabel, die mit den
Maschinenteilen verbunden sind.
• Das Stromkabel darf nicht entfernt oder für andere Radiomodelle
verwendet werden. Durch Überladung könnte es zu Bränden kommen.
• Ersetzen Sie alter Sicherungen durch neue desselben Typs.
• Verwenden sie bei der Installation die mitgelieferten Schrauben.
• Sobald alle Kabel angeschlossen sind, bündeln Sie die Kabel mit
Klebeband zu einem Strang.
• Benutzen Sie das Gerät nicht in nasser, feuchter oder staubiger
Umgebung.
• Installieren Sie das Gerät nicht an einem stark vibrierenden oder
ungeschützten Ort. Blockieren Sie keine Lüftungsschlitze und Önungen
am Gerät.
Allgemeine Hinweise
• Modizieren Sie das Gerät nicht und nehmen Sie es nicht auseinander,
um Bränden und Stromschlägen vorzubeugen.
• Drehen Sie die Laustärke, der Verkehrssicherheit zuliebe, nicht zu lauf
auf.
• Wenn Sie das Auto waschen passen Sie auf, dass kein Wasser in das
Gerät eindringt. Es könnte sonst Kurzschlüsse oder andere Schäden
verursachen.
• Falls Sie sich bei der Installation mit den Anschlüssen und Kabeln nicht
sicher sind, empfehlen wir ihnen einen Fachmann aufzusuchen, der über
die nötige Erfahrung verfügt.
• Falls Sie merken, dass das Gerät in irgendeiner Form nicht mehr
ordnungsgemäß funktioniert, benutzen Sie es nicht weiter. Um das
Gerät nicht zu beschädigen, lassen Sie es umgehend von einem
Fachmann prüfen.
• Das Gerät enthält viele sensible Einzelteile. Versuchen Sie nicht das
Gerät auseinander zu bauen und die Teile selbst zu warten oder
einzustellen. Falls nötig, wenden Sie sich an unseren Kundendienst oder
einen Fachbetrieb.

5
DE
Vorsichtsmaßnahmen
• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den
Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch
falsche Anschlüsse vorzubeugen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der
Isolationsschicht an beiden Enden des Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel
angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie
zu vermeiden. Bündeln Sie alle Kabel und Drähte zu einem Strang und
achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.
Hinweis: Falls Ihr Fahrzeug mit einem Computer oder einem
Navigationsgerät ausgestattet ist, könnten die gespeicherten Daten
komplett verloren gehen, wenn die Batterieklemme bei der Installation
abgezogen wird.
Hinweise zum Lautsprecheranschluss
• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen,
damit der Verstärker die maximaler Ausgangsleistung bringt.
• Der Lausprecher Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr
oder weniger Wiederstand könnte die Leistungsabgabe beeinussen
und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder
dem Verlängerungskabel der Antenne haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und
Gerät sicher und korrekt zu verbinden.

6
DE
INSTALLATION UND ANSCHLÜSSE
Entfernen Sie das Radio vorsichtig aus der Box, um die Garantie und den
Service zu gewährleisten.
Hinweise zur Installation
• Wählen Sie den Montageort sorgfältig aus, damit das Gerät die
normalen Fahrfunktionen des Fahrers nicht beeinträchtigt.
• Vermeiden Sie es, das Gerät dort zu installieren, wo es hohen
Temperaturen, direktem Sonnenlicht oder heißer Luft aus der
Innenraumheizung des Autos ausgesetzt ist, oder wo es Staub, Schmutz
oder übermäßigen Vibrationen ausgesetzt ist.
• Verwenden Sie nur das mitgelieferte Montagematerial für eine sichere
Installation.

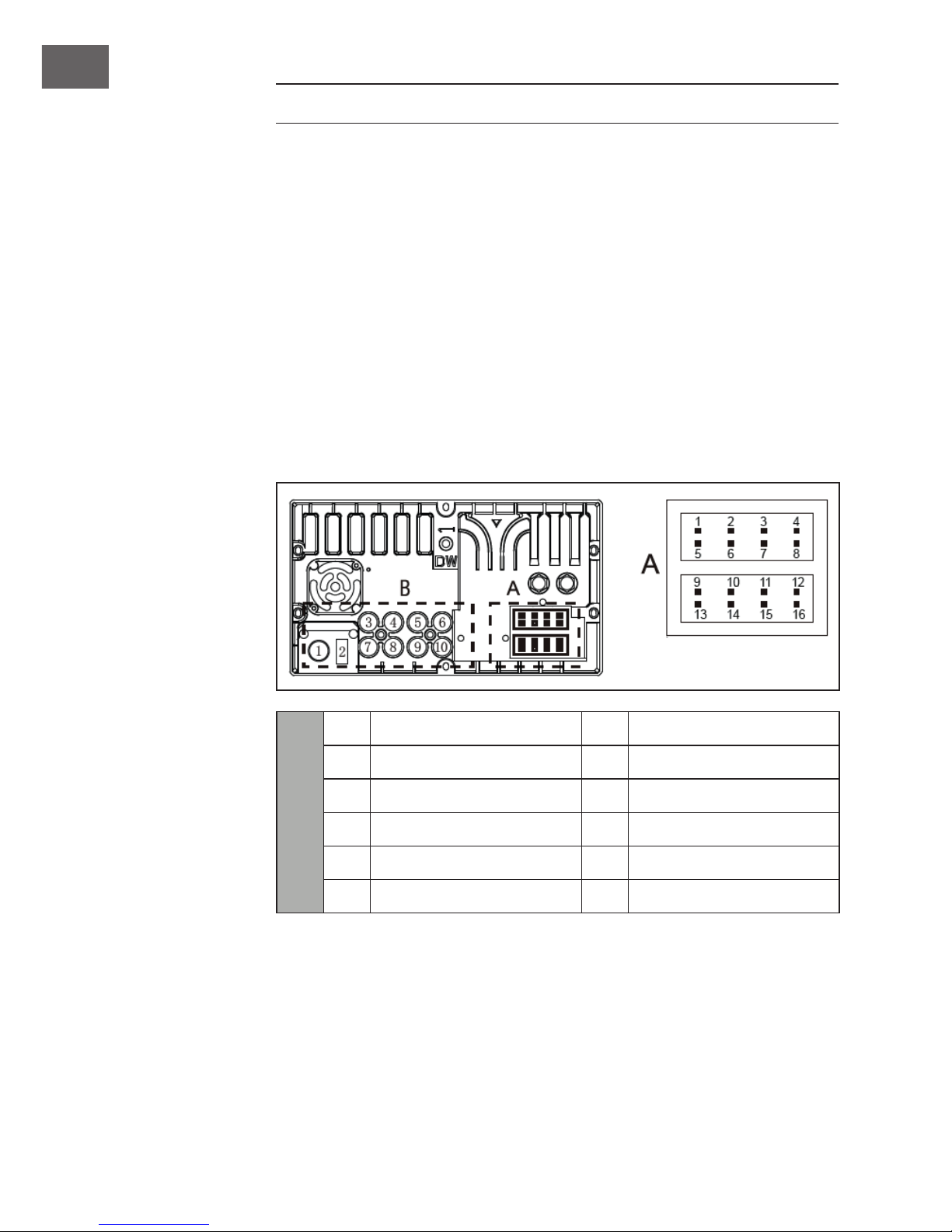

Anschlüsse
A
Verkabelungshinweis Verkabelungshinweis
1 Radioantenne 6 Ausgang vorne links
2 Telefonverbindung 7 Videoeingang 1
3 Kamera 8 Videoausgang 1
4 Videoausgang 2 9 Ausgang hinten rechts
5 Ausgang hinten links 10 Ausgang vorne rechts

7
DE
B
Verkabelungshinweis Verkabelungshinweis
1 Lautsprecher hinten
rechts (RR+)
9 Lenkradsteuerdraht 2
(SWC 2)
2 Lautsprecher vorne
rechts (FR+)
10 Lenkradsteuerdraht 1
(SWC 1)
3 Lautsprecher vorne
links (FL+)
11 Bremsprüeitung (BRAKE)
4 Lautsprecher hinten
links (RL+)
12 Zündschloss (ACC)
5 Hinterer rechter
Lautsprecher (RR-)
13 Rückfahrkamera (BACK)
6 Vorderer rechter
Lautsprecher (FR-)
14 Batterie-Pluspol (B+)
7 Vorderer linker
Lautsprecher (FL-)
15 Fahrzeugbeleuchtung (ILL)
8 Hinterer linker
Lautsprecher (RL-)
16 Negative Erdung (GND)

8
DE
START-BILDSCHIRM

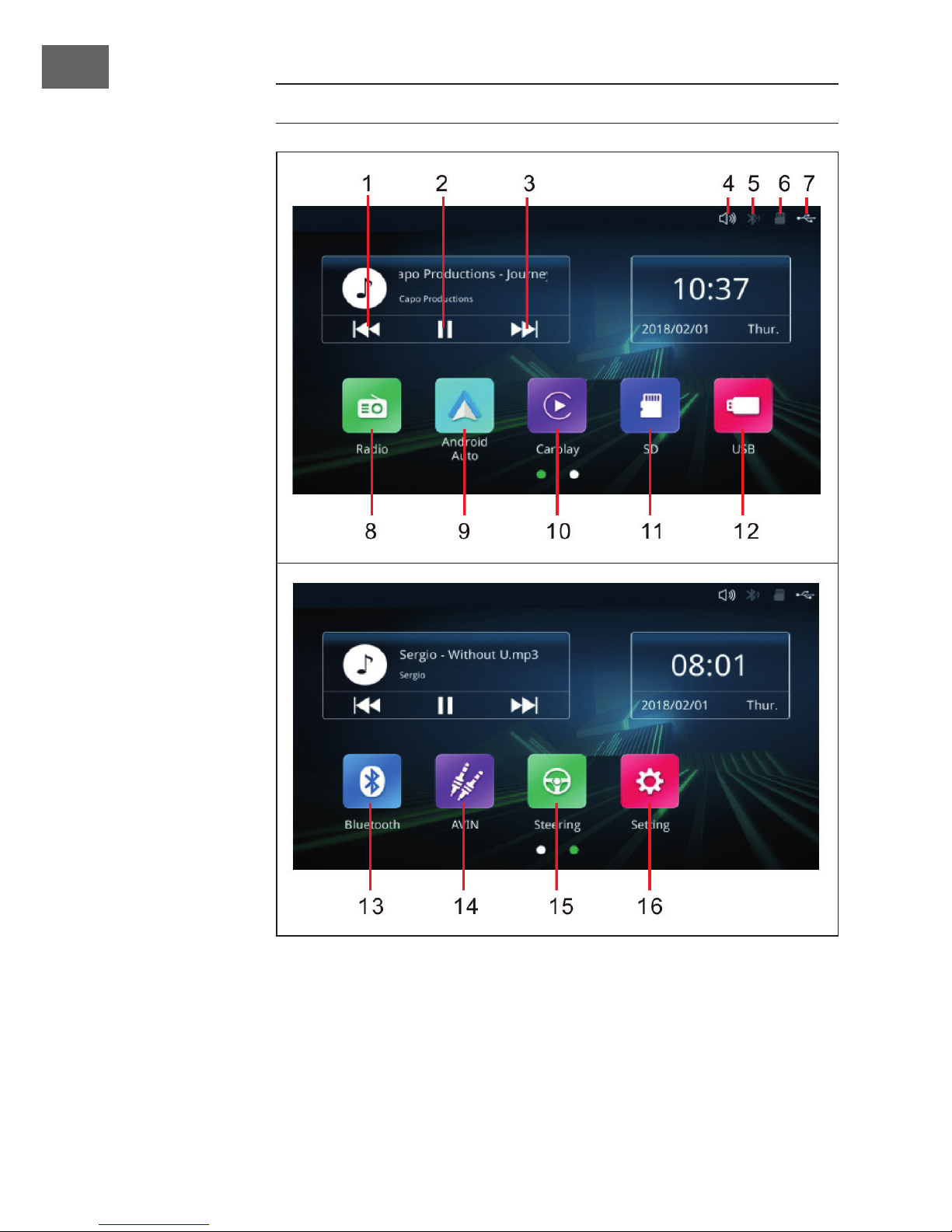

1 Klicken Sie hier, um das vorherige Lied abzuspielen.
2 Klicken Sie hier, um die Audiodatei abzuspielen / anzuhalten.
3 Klicken Sie hier, um das nächste Lied wiederzugeben.
4 Klicken Sie hier, um die Lautstärkeregelung anzuzeigen.

9
DE
5 Zeigt den aktuellen BT-Status an.
6 Zeigt den aktuellen SD-Status an.
7 Zeigt den aktuellen USB-Status an.
8 Klicken Sie hier, um das Radio einzuschalten.
9 Klicken Sie hier, um in den Android Auto-Modus zu wechseln.
10 Klicken Sie hier, um in den Carplay-Modus zu wechseln.
11 Klicken Sie hier, um in den Modus „Micro SD-Karten-Player“ zu
wechseln.
12 Klicken Sie hier, um die USB-Geräte-Schnittstelle aufzurufen.
13 Klicken Sie hier, um in den BT-Modus zu wechseln.
14 Klicken Sie hier, um die AV-IN/AUX-Schnittstelle aufzurufen.
15 Klicken Sie hier, um SW einzugeben.
16 Klicken Sie hier, um die Einstellungen zu ändern.

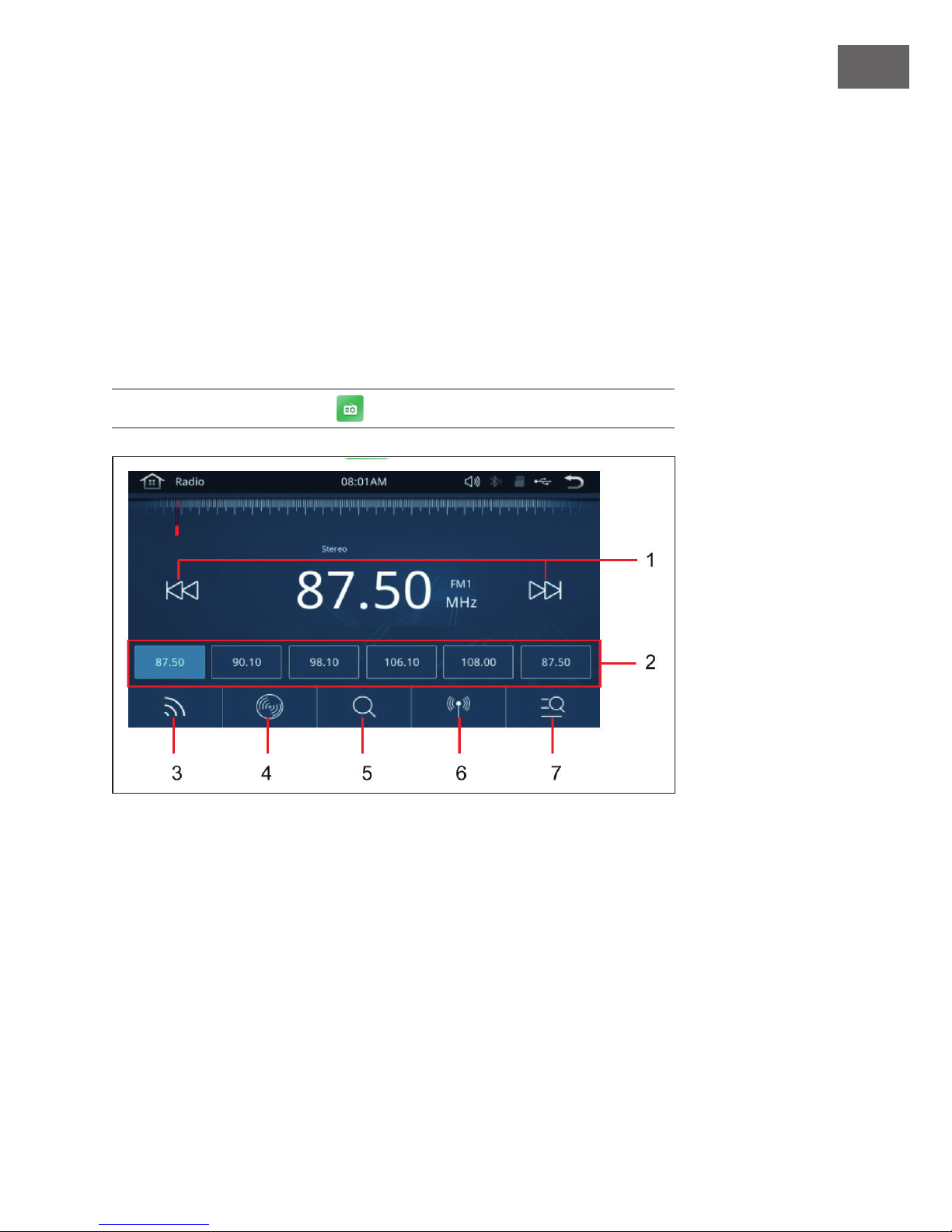

RADIO-FUNKTION
1 Klicken Sie hier, um das Radio manuell zu scannen.
2 Im Radio-Modus hat jedes Band sechs Frequenzpunkte, drücken
Sie eine beliebige Frequenz, Sie können Ihre Lieblingsradiosender
speichern.
3 Bandumschalter
4 Stereo EIN/AUS.
5 Drücken Sie, um automatisch nach Radiosendern zu suchen und die bis
zu 30 FM1- FM2-FM3-AM1-AM2 Radiosender zu speichern. Drücken Sie
die Taste kurz, um durch das Radio zu navigieren.
6 LOC/DX (ein/aus)
7 Tippen Sie hier, um sich für jeden Sender einige Sekunden lang die
Radiosendung der voreingestellten Radiosender anzuhören. Tippen Sie
erneut auf diese Taste, um die Wiedergabe zu stoppen.

10
DE

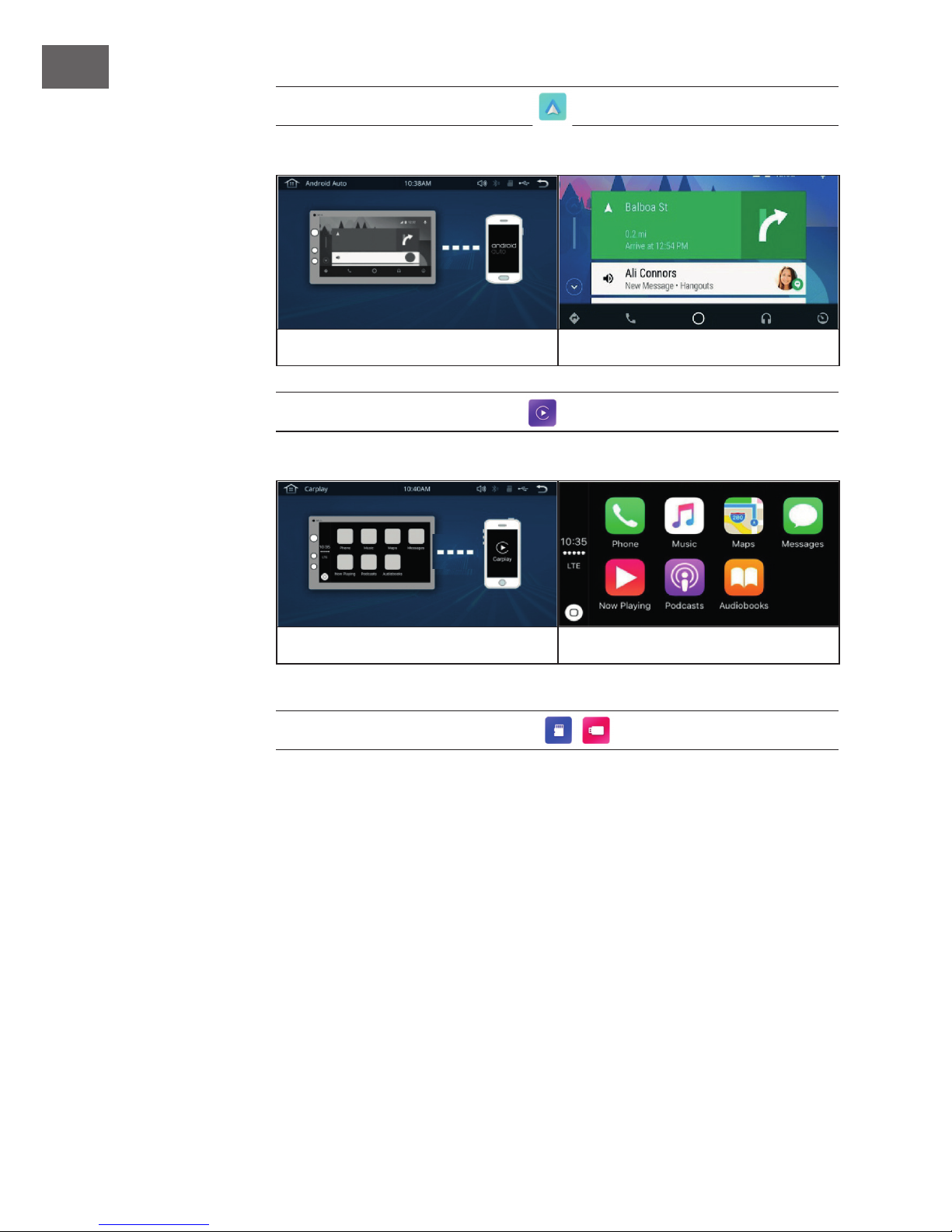

ANDROID-FUNKTION
Verbindungsaufbau Verbindung erfolgreich
CARPLAY-FUNKTION
Verbindungsaufbau Verbindung erfolgreich
USB/SD FUNKTIONEN
Berühren Sie die Taste im Hauptmenü, um in den Multimedia-
Wiedergabemodus zu wechseln, und die Wiedergabe beginnt automatisch.
Abhängig vom Eingabegerät und dem Wiedergabemedium, berühren Sie
den Bildschirm (bei der Musikwiedergabe, berühren Sie ihn wiederholt auf
dem Bildschirm), um verschiedene Wiedergabemenüs für die Bedienung
anzuzeigen.

11
DE
1 Musik Wiedergabe
2 Video Wiedergabe.
3 Durchsuchen von Bildern
Musik-Wiedergabe
1 Klicken Sie hier, um das vorherige Lied wiederzugeben.
2 Klicken Sie hier, um die Audiodatei wiederzugeben / anzuhalten
3 Klicken Sie hier, um das nächste Lied wiederzugeben.
4 Klicken Sie hier, um eine Wiederholungsschleife zu erstellen.
5 Klicken Sie hier, um den Untertitel zu wechseln.

12
DE
Video-Wiedergabe
1 Klicken Sie hier, um das vorherige Lied wiederzugeben.
2 Klicken Sie hier, um die Audiodatei wiederzugeben / anzuhalten
3 Klicken Sie hier, um das nächste Lied wiederzugeben.
4 Klicken Sie hier, um eine Wiederholungsschleife zu erstellen.
5 Klicken Sie hier, um den Untertitel zu wechseln.

13
DE

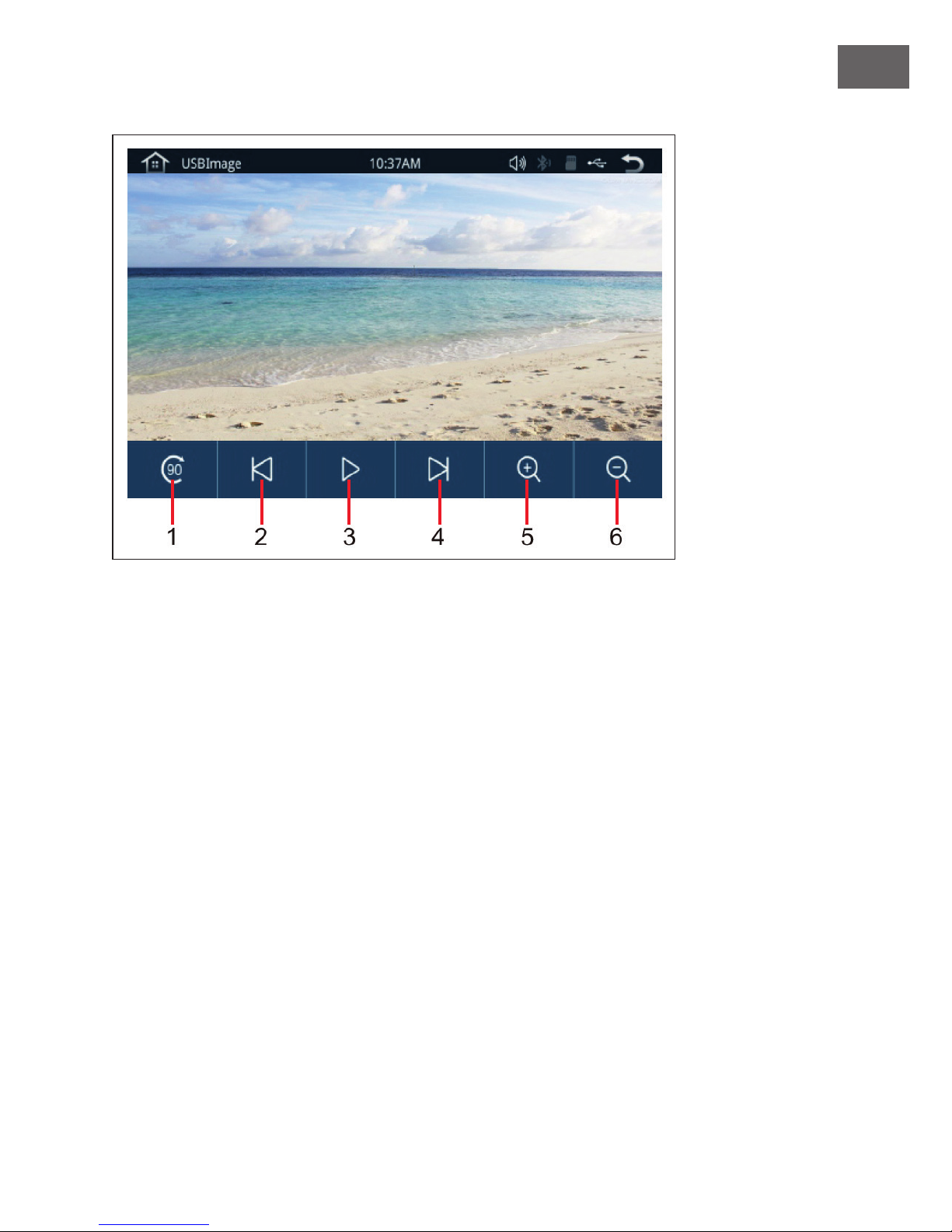

Durchsuchen von Bildern
1 Um 90 Grad drehen
2 Zurück
3 Klicken Sie hier, um den Ton abzuspielen / anzuhalten
4 Vorwärts
5 Bild vergrößern.
6 Bild verkleinern.

14
DE
BT-FUNKTIONEN
1 Tippen Sie hier, um die Zi erneingabe zu löschen.
2 Von der Musikwiedergabe in den Telefonmodus wechseln.
3 Wählen oder Anruf annehmen
4 Anruf beenden.
Personenverzeichnis
1 Aktualisieren Sie die Liste.
2 Telefon-Liste.

15
DE
Anrufprotokolle
1 Mobiltelefon herausnehmen
2 Eingehendes Telefonat.
3 Hat nicht abgenommen.
4 Aktualisieren Sie die Liste.
Musikwiedergabe
1 Klicken Sie hier, um das vorherige Lied wiederzugeben.
2 Klicken Sie hier, um die Audiodatei wiederzugeben / anzuhalten
3 Klicken Sie hier, um das nächste Lied wiederzugeben.

16
DE
BT-Einstellungen
1 Liste der gepaarten Geräte
2 BT ein/aus
3 Automatische Verbindung
4 Automatische Antwort
AUX-EINGANG

17
DE
WIEDERGABESTEUERUNG
1 Zurück
2 Stumm
3 Antworten
4 Nächste
5 Modus
6 Lautstärke +
7 Ein/Aus
8 Volumen -
9 Au egen
10 Zurücksetzen
11 Bestätigen

18
DE
SYSTEM-EINSTELLUNGEN
Wiedergabeeinstellungen
1 Tippen Sie hier, um die Videowiedergabe während der Fahrt ein- oder
auszuschalten (wenn das braune Kabel nicht angeschlossen ist).
2 Tippen Sie hier, um die Sprachausgabe während des Rückfahrbetriebs
ein- oder auszuschalten.
3 Klicken Sie hier, um zur Auswahl der Radioregion zu gelangen.
4 Tippen Sie hier, um die einfarbige Beleuchtung auszuwählen.
Helligkeitsregelung
1 Tippen Sie hier, um die Bildschirmhelligkeit einzustellen.
2 Tippen Sie hier, um den Bildschirmkontrast einzustellen.
3 Tippen Sie hier, um die Bildschirmsättigung einzustellen.

19
DE

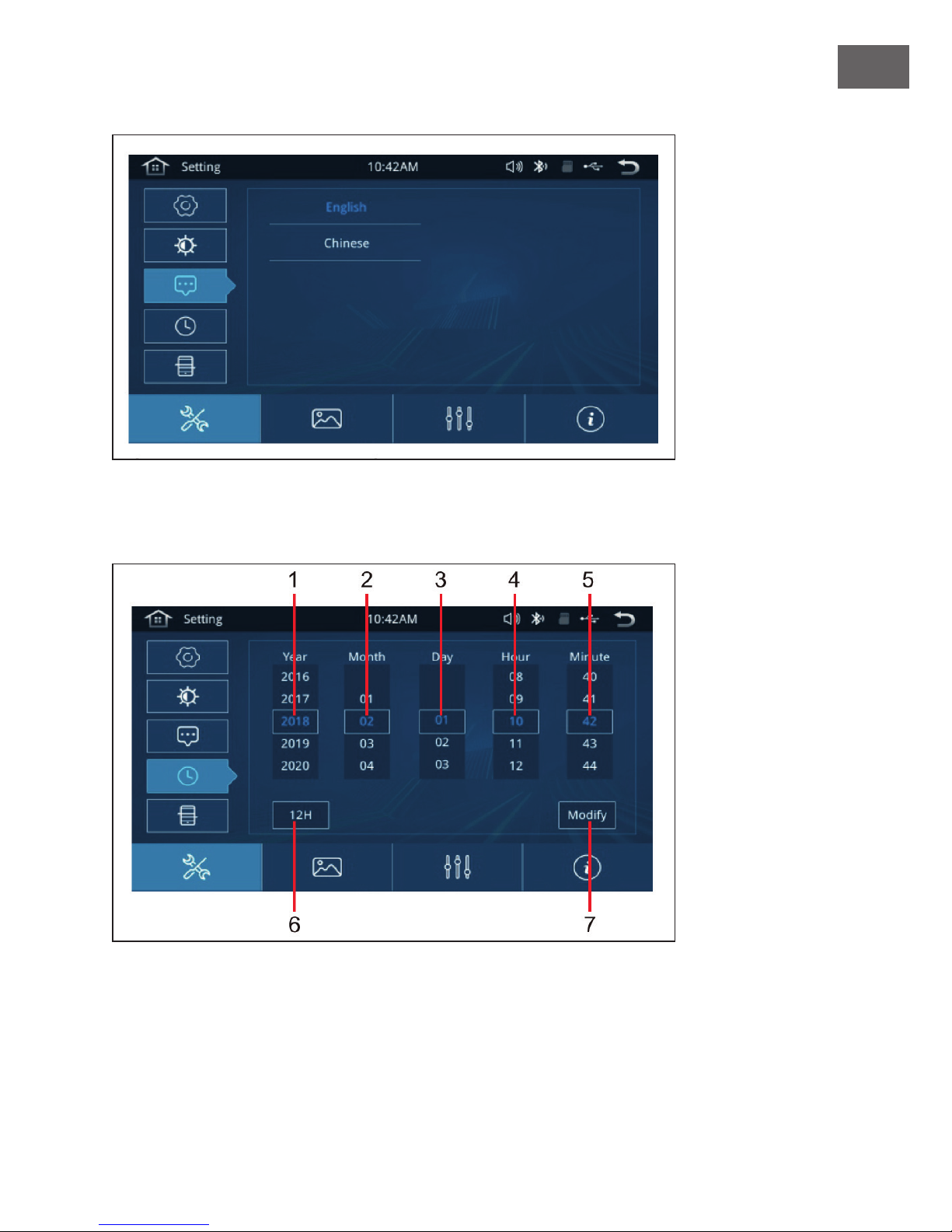

Spracheinstellungen
Klicken Sie auf die gewünschte Sprache.
Zeiteinstellungen
1 Jahr einstellen.
2 Monat einstellen.
3 Tag einstellen
4 Stunde einstellen
5 Minute einstellen
6 12-Stunden oder 24-Stunden-Anzeigemodus.
7 Wählen Sie eine zu ändernde Option aus.

20
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoen
zu verringern.
TECHNISCHE DATEN
Artikelnummer 10033156
Versorgungsspannung 12 V DC
Max. Leistungsaufnahme 15 A
FM TUNER
Frequenzbereich 87.5~108.0 MHz
Sensibilität 10 dB μV
I.F. Frequenz 10.7 MHz
Frequenzgang 80 Hz - 12 kHz (±3 dB)
Stereo-Trennung > 25 dB
Signal-Rausch-Verhältnis < 50 dB
AM TUNER
Frequenzbereich 530 - 1710 kHz
Zwischenfrequenz-Bereich 450 kHz
Empndlichkeit (-20 dB): 32 dB
