HiFi-Verstärker
AUX / BT
10008978 10008979

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung
der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Grundfunktionen
Front
1. Standby-Modus
2. Sender/Empfänger
3. Lautstärkeregler
4. CD-Modus
5. DVD-Modus
6. AUX-Modus
7. Bluetooth-Modus
8. Bassregler
9. Höhenregler
10. Balanceregler
11. Kopfhörer-Anschluss
Rückseite
1. Frontlautsprecher Rechts, AnschlussImpedanz ≥8-16Ω
2. Frontlautsprecher Links, AnschlussImpedanz ≥8-16Ω
3. Aufnahme(REC)-Anschluss
4. AUX- Anschluss
5. DVD-Anschluss
6. CD-Audio-Anschluss
7. Netzschlater
8. Stromanschluss 240V ~50Hz
Front
1. Standby-Modus
2. Sender/Empfänger
3. Lautstärkeregler
8. Bassregler
9. Höhenregler
10. Balanceregler
11. Kopfhörer-Anschluss
Rückseite
1. Frontlautsprecher Rechts, AnschlussImpedanz ≥8-16Ω

3

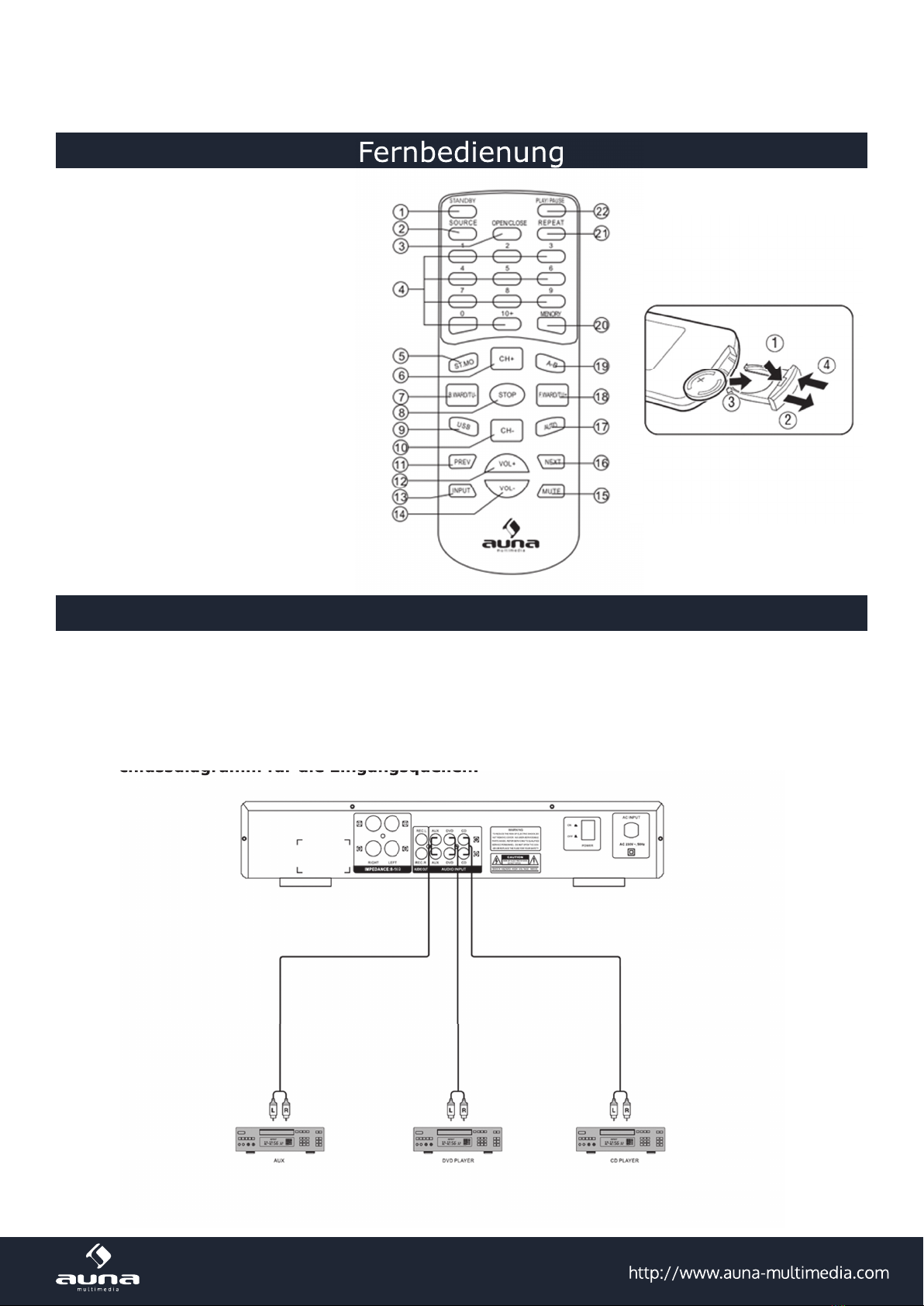

Fernbedienung
1. StandBy-Modus
2. Eingangsquelle
3. CD-Lade öff nen/schließen
4. Nummerntasten
5. Stereo/Mono
6. Kanal vor
7. Rücklauf/Frequenz zurück
8. Stop
9. USB-Modus
10. Kanal zurück
11. Vorheriger Titel
12. Lautstärke +
13. Eingang
14. Lautstärke -
15. Ton aus
16. Nächster Titel
17. AUTO
18. Vorlauf/Frequenz vor
19. A-B
20. Speicher
21. Wiedergabe/Pause
Vorbereitungen
Systemanschluss
1. Schließen Sie nur neue Komponenten und die anderen Elemente des Gerätes an, wenn das Gerät
abgeschaltet ist.
2. Die Lautsprecherkabel sollen den Farben entsprechend und fest angeschlossen werden.
Anschlussdiagramm für die Eingangsquellen:
Fernbedienung
Anschlussdiagramm für die Eingangsquellen:

4
Anschlussdiagramm Lautsprecher:
• Stellen Sie bitte sicher, dass die blanken Kabel sich gegenseitig nicht berühren und nicht mit den
Metallteilen des Gehäuses in Kontakt kommen. Diese könnte das Gerät oder die Lautsprecher
beschädigen.
• Bitte beachten Sie die Polarität der Lautsprecherkabel. Schließen sie immer „+“ zu „+“ und „-“
zu „-“ an.
Normal-Funktion
1. Trennen Sie das Gerät vom Strom und verbinden Sie das Quellgerät mit den Eingängen des Gerätes.
2. Schalten Sie das Gerät ein und warten 3-4 Sek. Wählen Sie anschließend die gewünschte
Musikquelle aus.
3. Stellen Sie die Lautstärke am Gerät oder über die Fernbedienung ein.
4. Mit den drei EQ-Reglern (Treble/Bass/) können Sie das Frequenzspektrum entsprechend Ihren
Hörgewohnheiten anpassen.
5. „Ton aus“ können Sie über MUTE aus- und einschalten.
BT-Verbindung
1. Trennen Sie alle Bluetooth-Verbindungen, die mit dem Verstärker vorher verbunden waren.
2. Schalten Sie die Bluetooth-Funktion Ihres Bluetooth Gerätes ein.
3. Schalten Sie den Verstärker ein und wählen Sie den Bluetooth-Modus.
4. Aktualisieren Sie die Geräteliste in Ihrem Bluetooth-Gerät.
5. Wählen Sie den Gerätenamen „CD508-BT“ aus.
6. Wenn ein Passwort verlangt, wird benutzen Sie bitte „0000“

5
Fehlerbehebung
Problem Mögliche Ursache Lösungsvorschlag
Die Anzeige leuchtet nicht und
es kommt kein Tonsignal aus
den Lautsprechern.
Der Netzstecker ist nicht richtig
angeschlossen.
Überprüfen Sie das Kabel und
die Verbindung.
Die Anzeige leuchtet aber es
kommt kein Tonsignal aus den
Lautsprechern.
Die Lautsprecherverbindung ist
nicht gegeben.
Der Lautstärkeregler steht auf
Minimum.
Überprüfen Sie das Kabel und
die Lautsprecherverbindung.
Benutzen Sie den
Lautstärkeregler.
Das Signal kommt nur aus
einem Lautsprecher.
Lautsprecherverbindung ist
unterbrochen.
Kabelverbindung der
Eingangsquelle ist unterbrochen.
Balance-Regler ist nicht richtig
eingestellt.
Überprüfen Sie das Kabel und
die Lautsprecherverbindung.
Überprüfen Sie das
Kabelverbindung der
Eingangsquelle.
Überprüfen Sie die Balance-
Regler-Einstellung.
Das Stereobild ist verfälscht
(Links /Rechts vertauscht, der
Ton schein aus der Ferne zu
kommen.)
Polarität
Überprüfen Sie ob die
Lautsprecher und die
Eingangskanäle richtig
angeschlossen sind („+“ zu „+“
und „-“ zu „-“).
Die Fernbedienung funktioniert
nicht richtig.
Batterie ist leer.
Batterie ist nicht richtig
eingesetzt.
Die Fernbedienung ist zu weit
vom Gerät entfernt.
Hindernisse im Weg
Falsche Taste gedrückt.
Ersetzen Sie die Batterie
Setzen Sie die Batterie richtig
ein.
Verringern Sie den Abstand.
Entfernen Sie die Hindernisse.
Benutzen Sie die richtige Taste.
Die Bluetooth –Verbindung ist
schlecht/unterbrochen/nicht
gegeben.
Die Geräte sind zu weit
voneinander entfernt.
Hindernisse im Weg
Die Batterie des Senders ist
schwach.
Verringern Sie den Abstand.
Verringern Sie den Abstand.
Laden/ersetzen Sie die Batterie.

6
Hinweise zur Entsorgung
Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem
Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit
dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaf-
ten. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte
nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequen-
zen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoff en zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit
dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Be-
stimmungen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
1999/5/EG (R&TTE)

7
Brief Instruction of Controls
Front Panel
1. Standy/ON Switch: Press this switch to
turn the unit on or off remote sensor.
2. Receiver Singal Head
3. Volume: Adjust the unit volume level.
4. CD: Selects CD input mode.
5. DVD: Selects DVD input mode.
6. Aux: Selects Aux input mode.
7. Biuetooth: Selects Bluetooth input mode.
8. Bass+/-: Adjust the unit bass volume level.
9. Treble+/-: Adjust the unit treble volume level.
10. Balance: Adjust the unit balance volume level.
11. Headphone: Insert Headphone plug.
Rear Panel
1. FRONT SPEAKER(right) TERMINAL
Connect to front speaker(right), the
impedance equal or more than 8-16 OHM.
2. FRONT SPEAKER(Ieft) TERMINAL
Connect to front speaker(left), the
impedance equal or more than 8-16 OHM.
3. REC AUDIO OUTPUT JACK
Connect la REC signal audio output jack.
4. AUXAUDIO INPUT JACK
Connect loAUX signal output jack.
Front Panel
1. Standy/ON Switch:
Press this switch to
turn the unit on or off remote sensor.
2. Receiver Singal Head
Rear Panel
5. DVD AUDIO INPUT JACK
Connect la DVD signal output jack.
6. CD AUDIO INPUT JACK
Connect to CD signal output jack.
7. POWER SWITCH
Turn on and off the unit power switch.
8. AC INPUT(230V-,50Hz)

8
Remote Control
1. STANDBY
2. SOURCE
3. 0PEN/CLOSE
4. NUMBER BUTTON
5. STEREO/MONO
6. CHANNEL+
7. B.WARD/TUN|NG-
8. STOP
9. USB
10.CHANNEL-
11.PREV|OUS
12.VOLUME+
13.lNPUT
14.VOLUME-
15.MUTE
16.NEXT
17.AUTO
18.F.WARD/TUNING+
19.A-B
20.MENORY
21.REPEAT
22.PLAY/PAUSE
Preparation
System connection
1. The speaker impedance should be
correct (read „Speaker Choice“),or
this unit or speakers could be da-
maged.
2. Do not let the bare speaker wires
touch each other or any other me-
tal parts as this could damage this
unit or speakers.
3. Make sure the polarity of speaker
wires is correct, ‚+‘to ‚+‘ , and
‚-‘to ‚-‘, if these wires are incor-
rectly connected, the sound will be
unnatural .
Scheme of input connection:
Remote Control

9
Speaker connection:
Normal function
1. Select audio source by pressing the INPUT key on the front panel or the DVD,AUX,CD,BLUETOOTH
on the remote control.
2. Adjust the knob VOLUME on the front panel or the key VOL+/- on the remote control to adjust
the setting of the main volume control to your listening level.
3. Press the TREBLE key on the front panel to increase or decrease music treble eff ect. Press the
BASS key on the front panel to increase or decrease music bass eff ect. Press the BALANCE key on
the front panel to increase or decrease music balance eff ect. 4.Press the MUTE key on the remote
control to mute, press it again to reset.
BT Pair & Connection
• Turn off any Bluetooth devices previously paired (linked) with this unit.
• Turn on the Bluetooth features on your phone or music player.
• Turn on and set this unit in the Bluetooth mode.
• Set your phone or music players to search for Bluetooth devices.
• Select CD508-BT from search results on your phone or music player.
• Select OK or Yes to pair this unit with your phone or music player.
• If protected, enter 0000 for passkey.
Troubleshooting
Problem Possible Cause Suggested Solution
The display does not light and there
is no output sound. Power cord not plugged in securely. Check power cord & plug connection.
Display lights but sound is not
produced Speaker connections not secure Volume control at minimum level Connect securely Turn volume up
No sound from Centre channel. Speaker connections not secure Centre channel volume set to
minimum.
Connect securely Adjust Centre
channel volume control.
Speaker connection:

10
Problem Possible Cause Suggested Solution
Sound from one channel only Speaker connections Input/Output
connections Left/Right balance off
Connect securely Connect
securely Adjust balance control
Sound channel no sound Speaker connections Surround
channel volume set to minimum
Connect securely
Adjust Surround channel volu-
me control
Instrument sound reversed in stereo
playback
Incorrect speaker polarity
Incorrect input polarity
Ensure+ and- connections are
connections
Ensure+ and- connections are
connections
Receiver does not operate
correctly with remote
Batteries dead
Batteries inserted incorrectly
Remote too far from receiver
Obstacle between remote and
receiver
Incorrect button being used
Replace batteries Check are
correct Use closer Remove
obstacle Use correct button
Hints on Disposal
According to the European waste regulation 2012/19/EU this symbol on the product
or on its packaging indicates that this product may not be treated as household was-
te. Instead it should be taken to the appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this product is disposed of correct-
ly, you will help prevent potential negative consequences for the environment and
human health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailled information about recycling of this product, please
contact your local council or your household waste disposial service.
Your product contains batteries covered by the European Directive. 2006/66/EC, which cannot be
disposed of with normal household waste. Please check local rules on separate collection of batteries.
The correct disposal of batteries helps prevent potentially negative consequences on the environ-
ment and human health.
