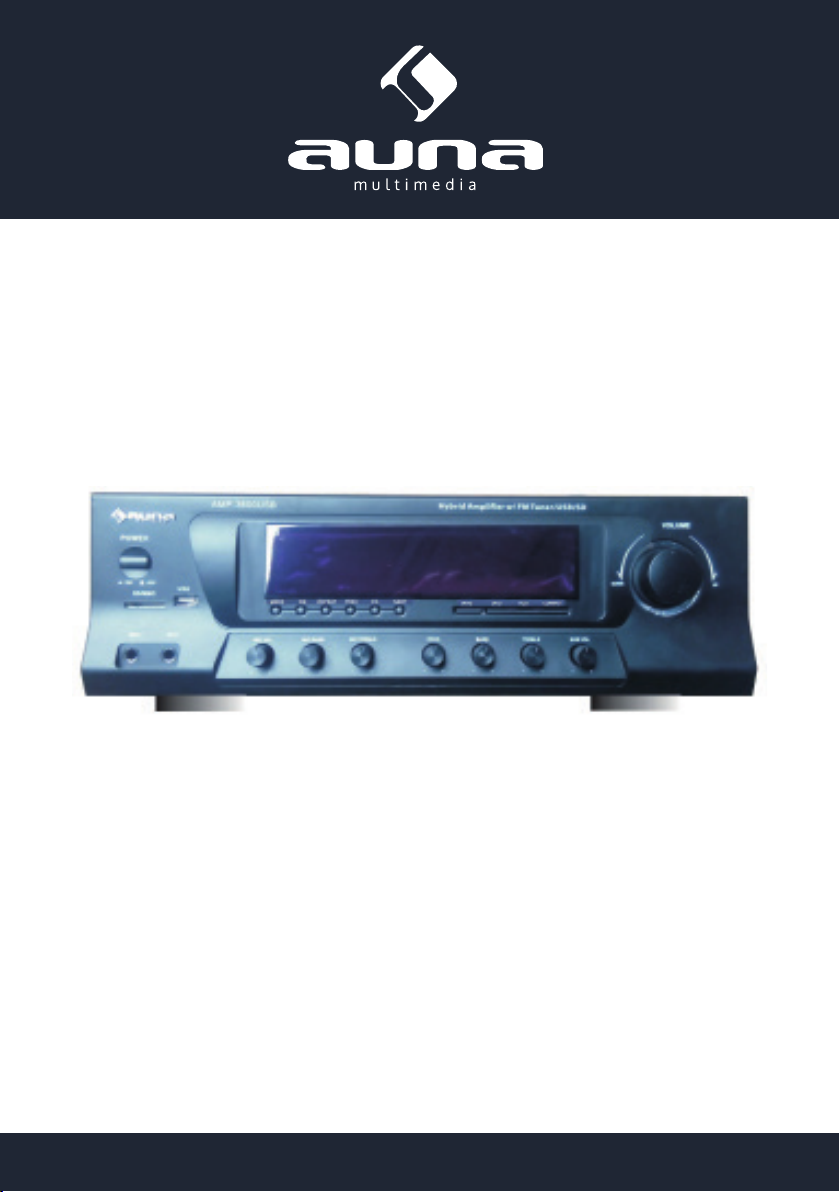

auna Amp-3800 USB User manual

www.auna-multimedia.com10029081
5.1 Karaoke Receiver
Amp-3800 USB

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Dieses Gerät ist nur für den Hausge-
brauch in geschlossenen Räumen geeignet.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör.
• Drehen Sie die Lautstärke herunter, bevor Sie den Kopfhörer an einem Musikgerät anschließen.
• Nutzen Sie den mitgelieferten Netzadapter, um das Gerät mit dem Elektrizitätsnetz zu verbinden und
schließen Sie diesen nur an gewöhnlichen (~220-240V) Haushaltssteckdosen an.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und
Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10029081
Eingangs-Impedanz 47kΩ
Eingangs-Eimpndlichkeit 280mV
Verstärkungs-Abweichung ≤2dB
Kanaltrennung ≥50dB
EQ Treble ±10dB; Bass ±10dB
SNR ≥76dB
Harmonische Verzerrung <0,5%
Frequenzgang 20Hz-20kHz (±2dB)
Stromversorgung AC 220 - 240V / 50 - 60Hz
Maße und Gewicht 22 x 9 x 28cm, 2,9kg
Lieferumfang Gerät, Bedienungsanleitung, Fernbedienung

4

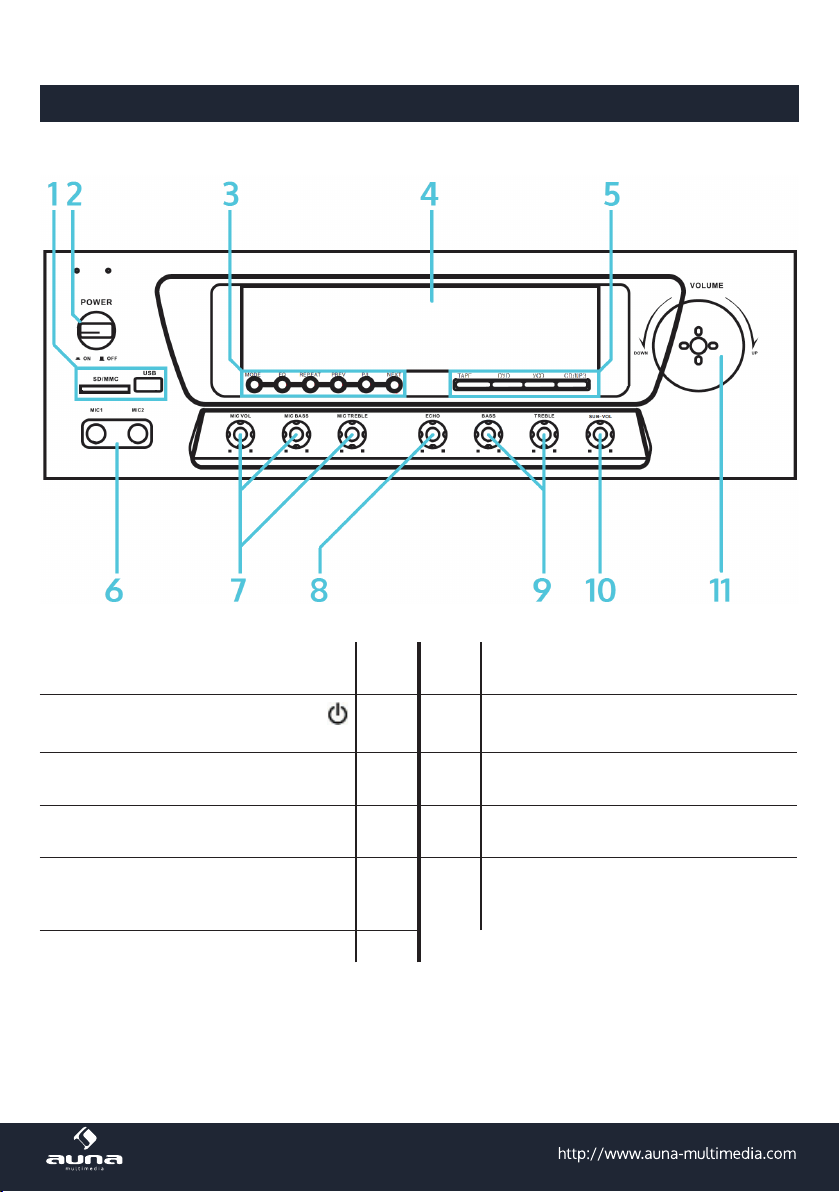

Bedienelemente
Anschlüsse für USB- und SD-Karte 1 7 Klangregelung Mikrofon
Lautstärke / Bass / Treble
Ein-/Ausschalten 2 8 ECHO
Regler für den zusteuerbaren Echo-Eekt
USB/SD/Radio: Funktionstasten
EQ / REPEAT / MODE / CH- / SCAN / CH+ *3 9 Klangregelung Musik Bass / Treble
Display 4 10 SUB VOL
Subwoofer-Lautstärke
Modus-Wahl
CD / DVD / AC3 / USB/MP3 5 11
VOLUME / UP/DOWN
Lautstärkeregler (Master Volume)
Radiomodus: Sendersuche
Mikrofon-Anschlüsse (6,3mm Klinke) 6
* EQ = Mehrfach drücken für die voreingestellten EQs; REPEAT = Wiederholungsmodus ein/aus; PREV
= voriger Titel; PLAY/PAUSE = Abspielen/Pause (Radiomodus: automatischer Sendersuchlauf); NEXT =
nächster Titel

5

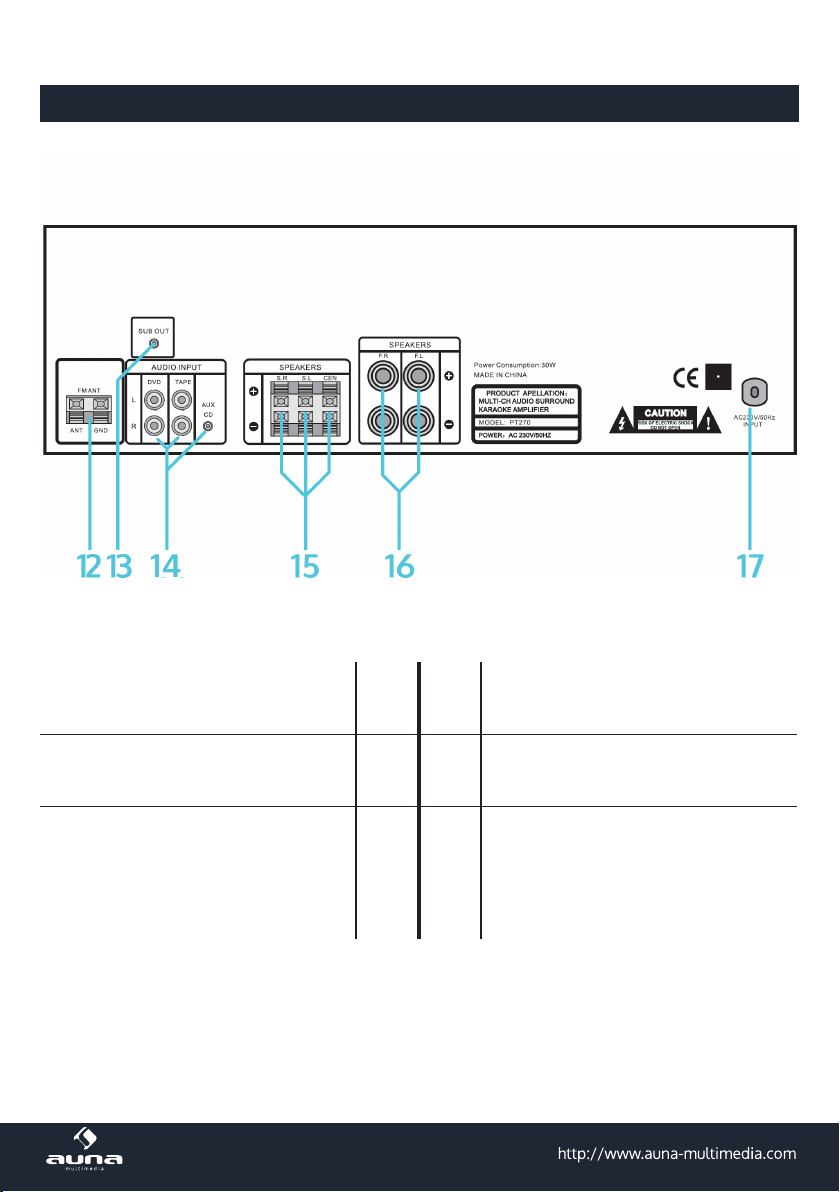

Anschlüsse
ANT: Antennenanschluss
GND: Anschluss für Erdungskabel 12 15
Surround-Lautsprecher-Anschlüsse:
SR (Surround Rechts) - SL (Surround Links)
CEN (Center)
SUB OUT: Subwoofer-Anschluss 13 16 Stereo-Lautsprecher-Anschlüsse:
FR (Front Rechts) - FL (Front Links)
Audio-Eingänge
2 x Cinch (DVD, TAPE)
1 x 3.5mm-Klinke (CD/AUX)
14 17 Netzkabel

6
Hinweise zur Entsorgung
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

7
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

8
Technical Data
Art # 10029081
Input inpedance 47kΩ
Input sensitivity 280mV
Gain dierence ≤2dB
Attenuation ≥50dB
EQ Treble ±10dB; Bass ±10dB
SNR ≥76dB
Harmonic dist <0,5%
frequency response 20Hz-20kHz (±2dB)
Power supply AC 220 - 240V / 50 - 60Hz
Dimensions and weight 22 x 9 x 28cm, 2,9kg
Scope of delivery Gerät, Bedienungsanleitung

9
Controls
Sockets for USB and SD drives 1 7 Microphone VOL/EQ
Volume / Bass / Treble
On/O 2 8 ECHO
Control for reverb eect
USB/SD/Radio buttons
EQ / REPEAT / MODE / CH- / SCAN / CH+ *3 9 Music EQ Bass / Treble
Display 4 10 SUB VOL
Subwoofer volume
Mode select:
CD / DVD / AC3 / USB/MP3 5 11
VOLUME / UP/DOWN
Master Volume
Radio mode: Scan FM frequencies
Microphone input jacks (6.3mm audio) 6
* EQ = Press repeatedly for pre-set EQ; REPEAT = Toggle repeat mode on/o; PREV = Previous track; PLAY/
PAUSE = Play/Pause (Radio mode: automatic station scan); NEXT = Skip track.

10
Connections
ANT: Antenna socket
GND: Socket for ground cable 12 15
Surround speaker conn. terminals:
SR (Surround Right) - SL (Surround Left)
CEN (Center)
SUB OUT: Subwoofer out 13 16 Stereo speaker terminals
FR (Front Right) - FL (Front Left)
Audio inputs
2 x RCA (DVD, TAPE)
1 x 3.5mm audio (CD/AUX)
14 17 Mains cable

11
Environment Concerns
According to the European waste regulation 2012/19/EU this symbol on the product or on
its packaging indicates that this product may not be treated as household waste. Instead
it should be taken to the appropriate collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will hep
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more
detailled information about recycling of this product, please contact your local council or
your household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
