Austro Flamm PALLAS BACK User manual

Benutzerhandbuch / manual / manuale / manuel
Fig. 1
Benutzerhandbuch / user instructions
Istruzioni per l’uso / manuel d’instructions
PALLAS BACK

Fig. 2
deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air primaire
deutsch english italiano français
Inhalt Contents Indice sommaire
1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10
2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10
3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 5 vostra Kaminofen 8 poêle 11
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14
Fi
g
. 1

Pallas Back 1deutsch

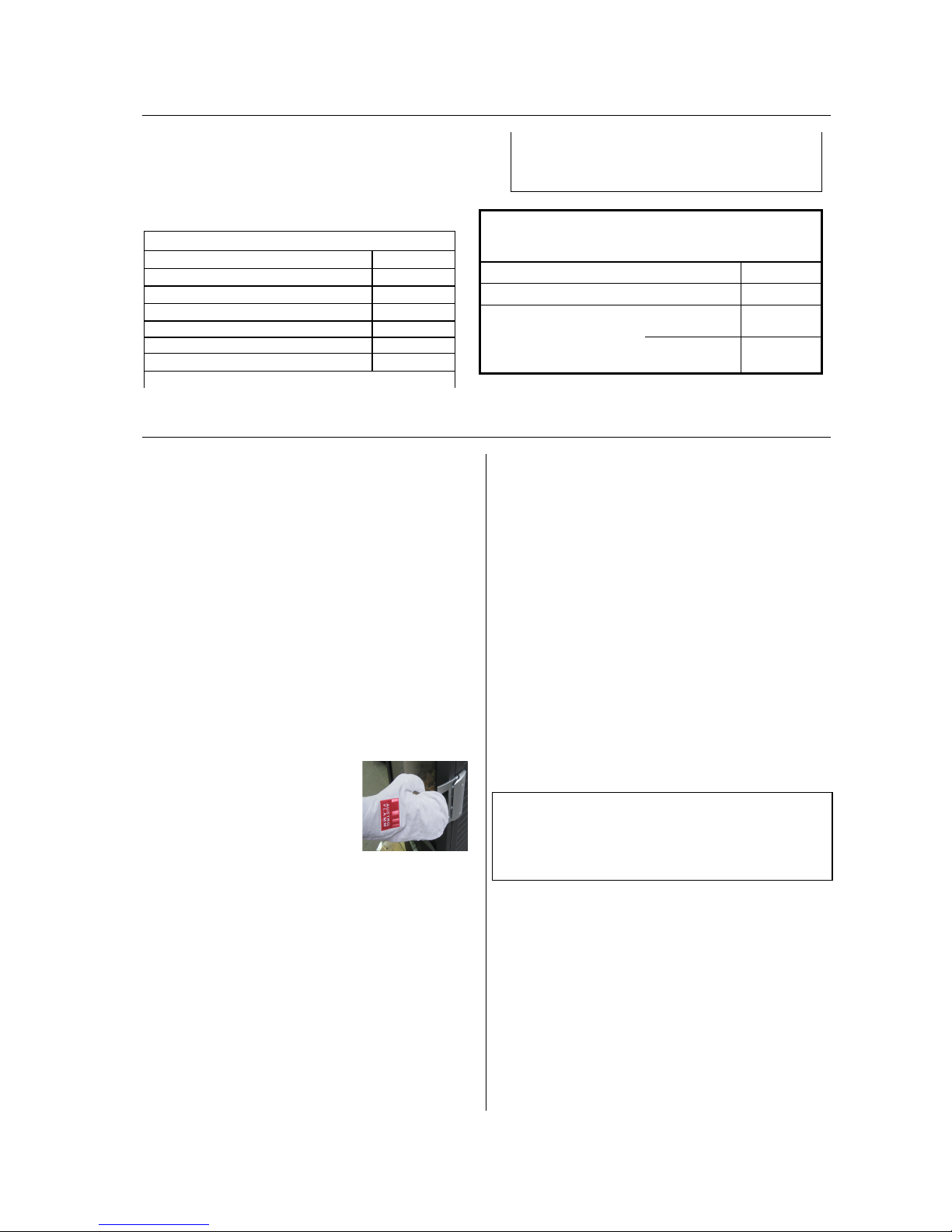

1. TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluß an
einen bereits mit anderen Öfen und Herden für feste
Brennstoffe belegten Schornstein möglich, sofern
die Schornsteinbemessung gemäß DIN 4705, Teil
3, dem nicht widerspricht
TECHNISCHE DATEN
Höhe 1150 mm
Breite 732 mm
Tiefe 450 mm
Gewicht mit Stahlmantel 263 k
g
Gewicht mit Keramikmantel 280 k
g
Rauchrohrab
g
an
g
Durchmesser 150 mm
Nennwärmeleistun
g
lt. EN13240 9 kW
Maximale Heizleistung 13 kW
Kleinste Heizleistung 4,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
114 – 305
m³
Abgaswerte für die Mehrfachbelegung des Schorn-
steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen 9,2 g/s
Abgastemperatur geschlossen 310 °C
Mindestförderdruck bei
Nennwärmeleistung (Nwl)
geschlossen 12 Pa
bei 0,8facher
Nwl
10 Pa
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind
allgemeiner Natur. Nationale und europäische
Normen, örtliche und baurechtliche Vorschriften
sowie feuerpolizeiliche Bestimmungen sind
einzuhalten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
•Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.
•Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter
oder Standgerüst geeignet.
•Beachten Sie, dass sich
Oberflächen des Kaminofens
während des Betriebes stark
erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des
Schutzhandschuhs. Machen Sie
Kinder auf diese Gefahren aufmerksam und halten
Sie sie während des Betriebes von der Feuerstätte
fern.
•Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte, genehmigte
Heizmaterial.
•Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie deren
Lagerung in unmittelbarer Nähe Ihres Heizgerätes, ist
wegen Explosionsgefahr strengstens verboten.
•Beim Nachheizen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.
•Legen Sie keine Wäschestücke zum Trocknen
auf den Ofen. Auch Wäscheständer oder dgl. müssen
in ausreichendem Abstand vom Heizgerät aufgestellt
werden – Brandgefahr.
•Der Kaminofen PALLAS BACK ist keine
Dauerbrand-Feuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das
Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten

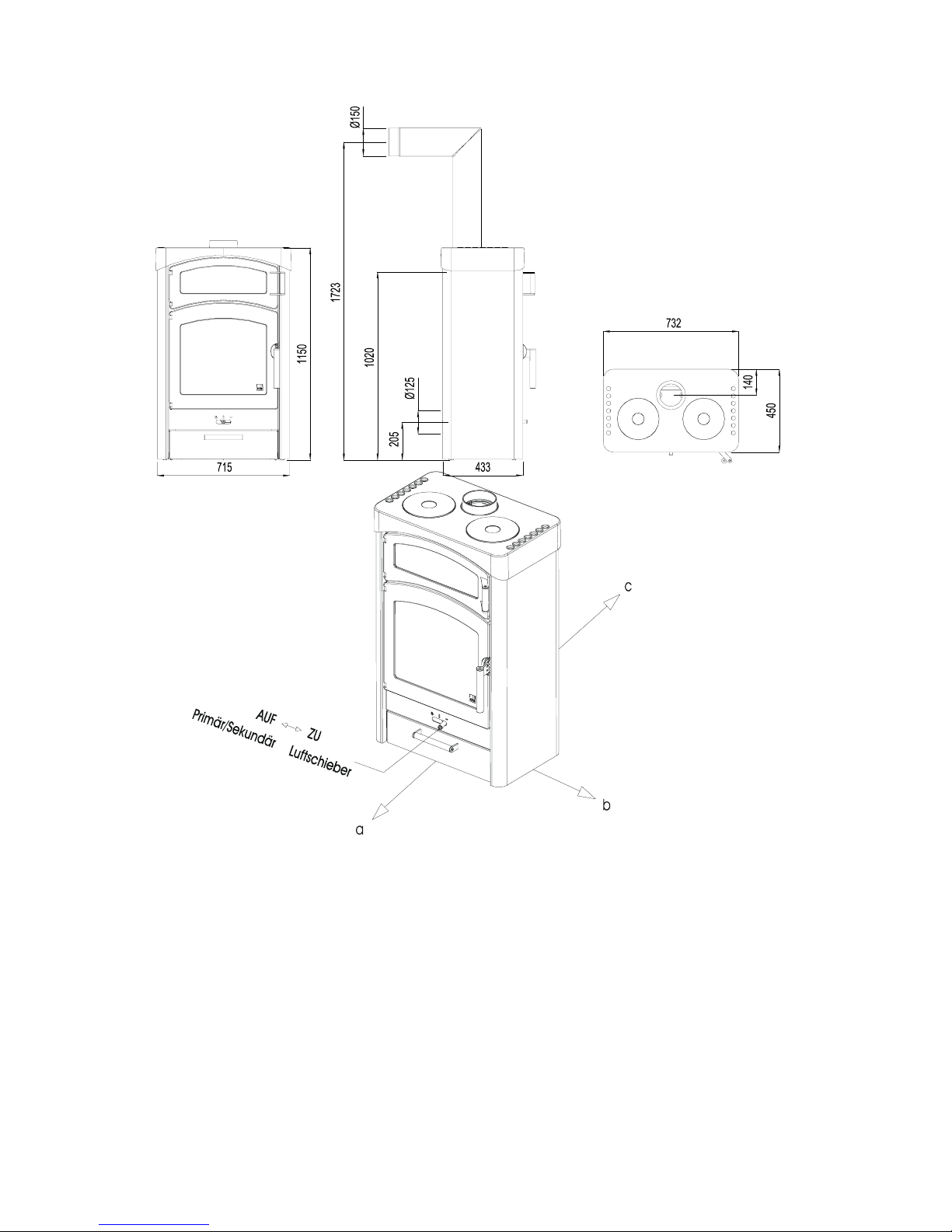

Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
a > 800 mm
b > 200 mm
c > 200 mm
(a – nach vorne im Strahlungsbereich)
(b, c – seitlich und hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind.
eine Türe / ein Fenster ins Freie aufweist oder mit
einem derartigen Raum direkt verbunden sein muss.
Andere Feuerstätten und Dunstabzugshauben dürfen
nicht im Raumluftverbund mit Feuerstätten betrieben
werden.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

deutsch 2Pallas Back
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihres Kaminofen
standhält.
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Ver-
brennungsluft sorgen. Bei abgedichteten Fenstern
und Türen kann es sein, dass die Frischluftzufuhr
nicht mehr gewährleistet ist bzw. das Zugverhalten
des Ofens beeinträchtigt wird. Ggf. muss für eine
zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt
diese. Beauftragen Sie daher unbedingt Ihren
Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 2,7 kg
Holz.
Größere Brennstoffmengen können zu Überhitzung
und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte < 15 %)
und unbehandelt sein. Außerdem muß die richtige
Brennholzmenge verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu erreichen.

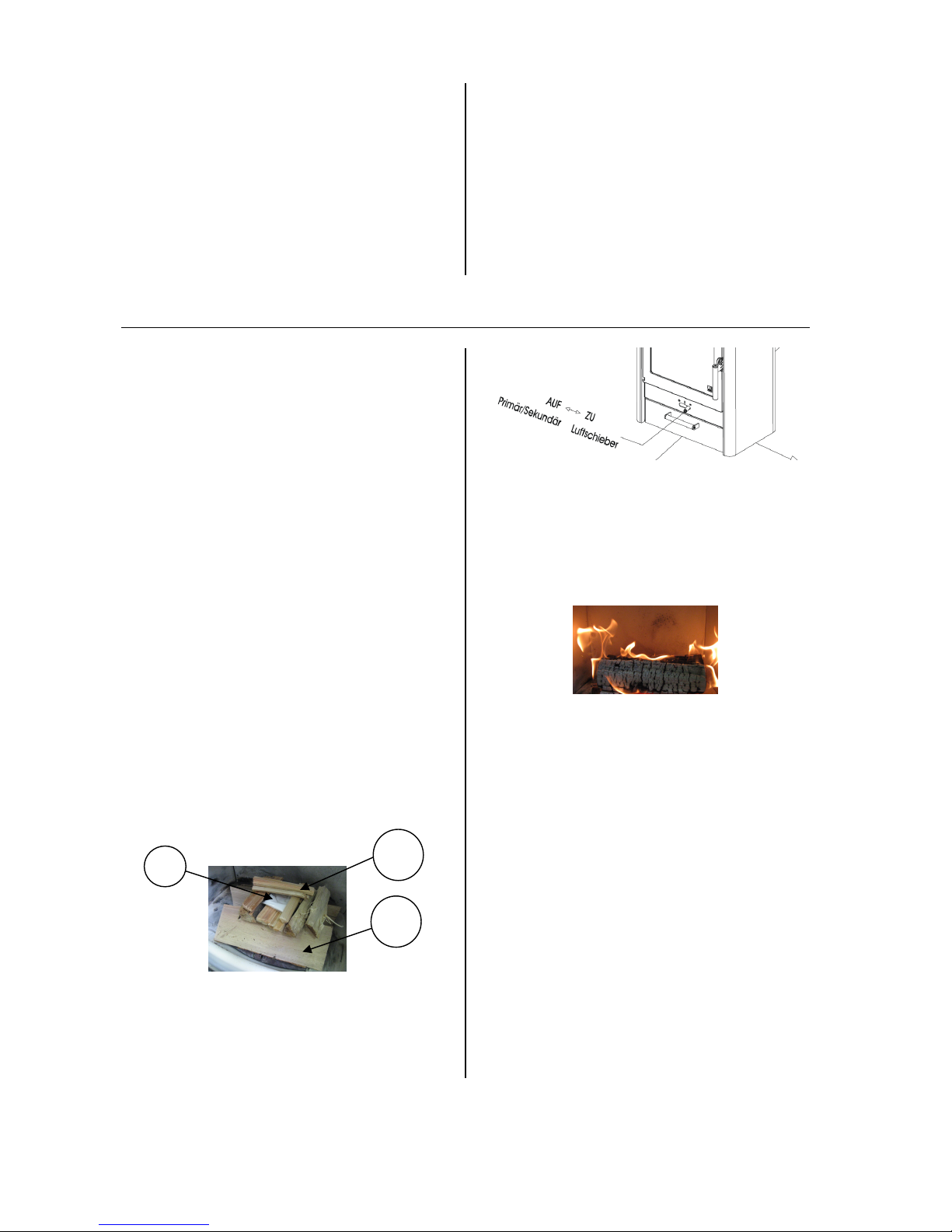

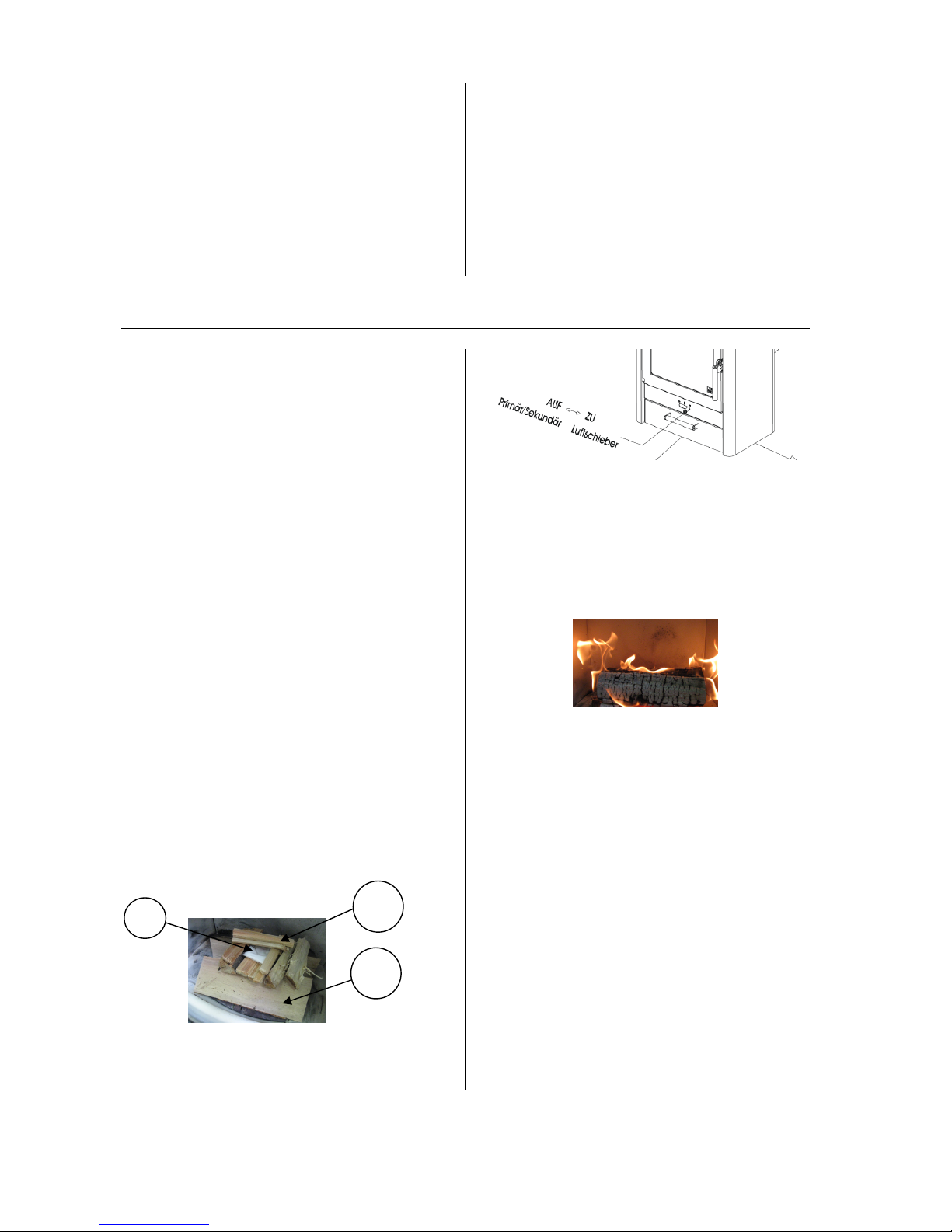

Richtig Feuer machen
Für den richtigen und sicheren Betrieb der
Feuerstätte ist darauf zu achten, dass der
Schornstein den erforderlichen Förderdruck aufbaut.
Dies muss besonders bei jeder Erstinbetriebnahme
(z.B. nach der Sommerzeit) und in der Übergangszeit
(z.B. bei starkem Wind) kontrolliert werden.
Regler der Verbrennungsluft ganz nach links auf
Stellung „+“ bringen.
Legen Sie 2 – 3 Stück Scheitholz nach unten (1), das
Anzündholz (2) darüber. Darauf legen Sie in die Mitte
eine Anzündhilfe (3) und zünden diese an (siehe Fig.
3).

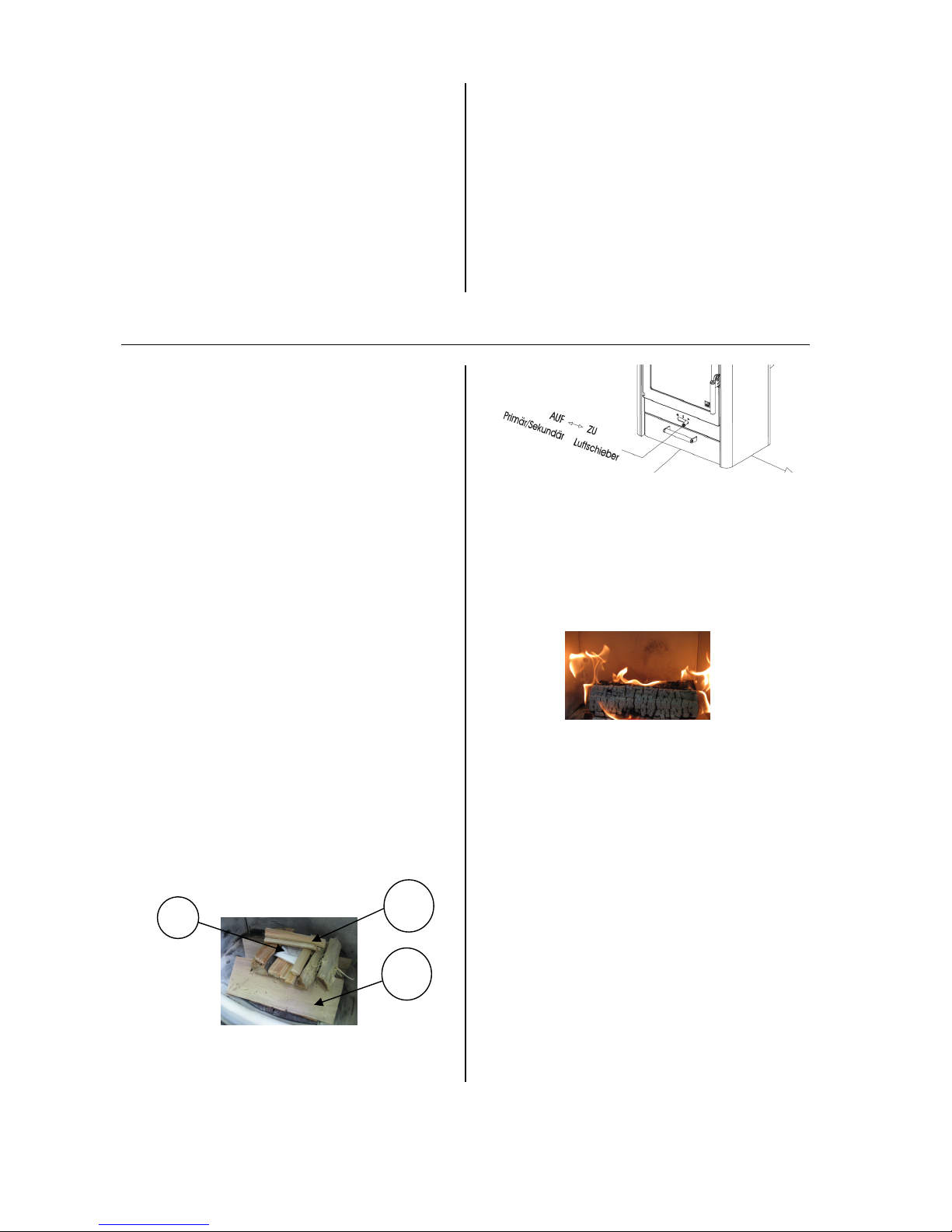

Fig 3: Anzünden
Schließen Sie die Türe!
Fig. 4: Luftschieber regulieren
Sobald die Holzscheite rundherum gut brennen,
können Sie mit dem Luftschieber die Heizleistung
regulieren (Regler auf Maximalstellung „+“ =
maximale Heizleistung), die Flammen sollten aber
immer gelb und nie blau brennen (sonst wieder mehr
Luft zuführen) – siehe Fig. 4.
Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftregler auf „+“ stellen, Ofentüre
vorsichtig öffnen, Holz nachlegen, Türe schließen.
Warten Sie bis das nachgelegte Holz brennt. Regeln
Sie in der Folge die Heizleistung mit dem Regler.
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentem-
peraturen, kann es bei plötzlichem Temperaturan-
stieg zu Störungen des Schornsteinzuges kommen,
so dass die Heizgase nicht vollständig abgezogen
werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei weiter
geöffnetem Primärluftschiebers/-reglers so zu
betrieben, dass der vorhandene Brennstoff schneller
(mit Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.
1
2
3
Symbolabbildungen

Pallas Back 3deutsch
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet,
kann es aufgrund von Ablagerungen im Schornstein
zu einem Schornsteinbrand kommen. Verschließen
Sie sofort alle Luftöffnungen am Kamin und
informieren Sie die Feuerwehr. Nach dem
Ausbrennen des Schornsteins diesen vom Fachmann
auf Risse bzw. Dichtheit überprüfen lassen.

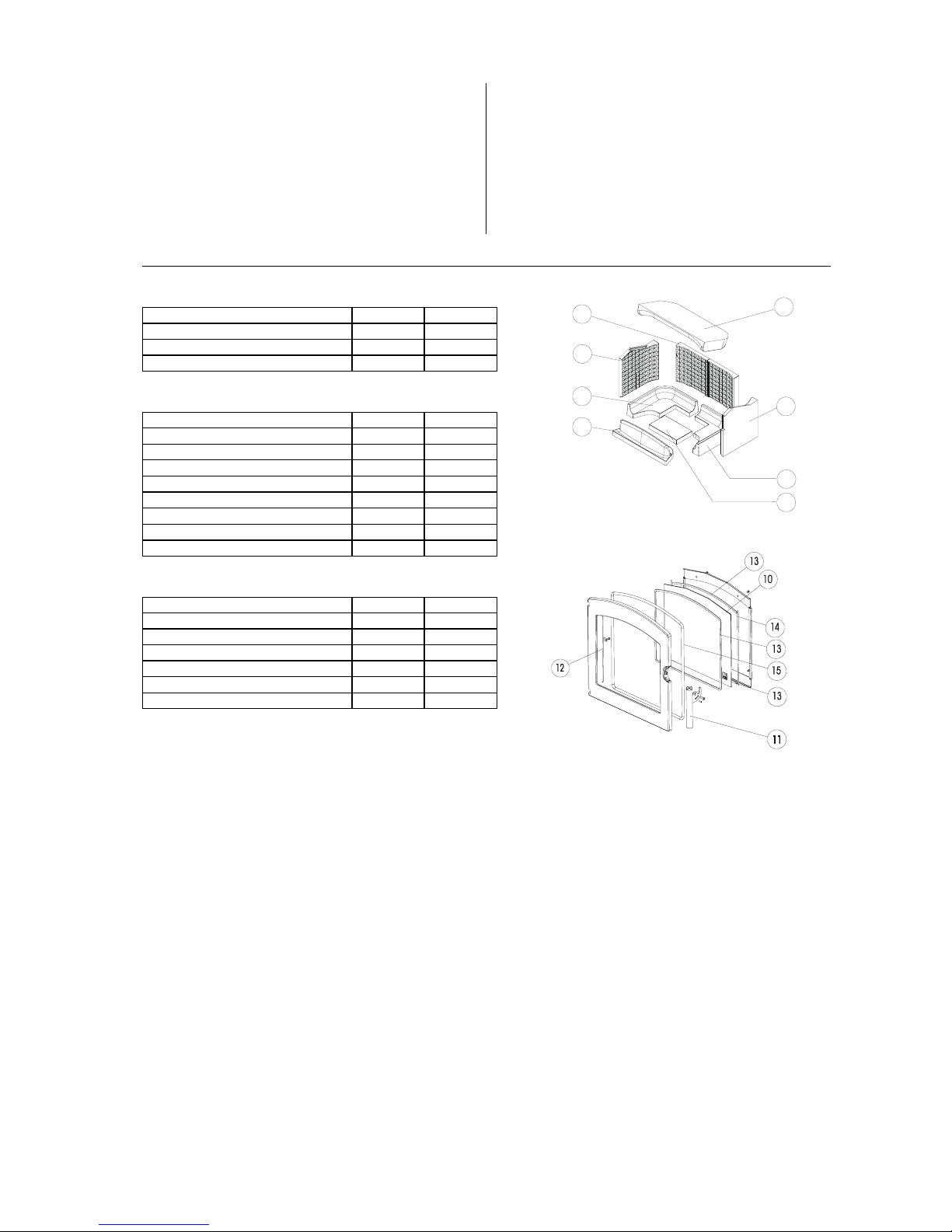

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen
Bezeichnung Nr.-Skizze Artikelnr.
Flachdichtung 8 mm x 2 mm 13 710096
Runddichtung ∅6 mm (0,5 m) 14 710696
Runddichtung ∅12 mm (2,1 m) 15 710338
Keramott
Bezeichnung Nr.-Skizze Artikelnr.
Keramott Boden links 1 712766
Keramott Boden rechts 2 712767
Bodenkeramott 3 712760
Keramott Rückwand 4 712761
Keramott Seitenteil rechts 6 712763
Keramott Seitenteil links 7 712762
Keramott Umlenkplatte 8 712764
Keramott Holzfänger 9 712765
Sonstiges
Bezeichnung Nr.-Skizze Artikelnr.
Pallas Türglas 10 712759
Türgriff 11 712819
Pallas BA 1 Feder 12 715641
Ofenlack -- 650002
Austroflamm Anzünder Dose à 100 Stk. -- 640162
Glasreiniger 0,5l -- 640070
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Pflegemittel oder das Heat Memory
System zur Wärmespeicherung.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit
ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen
dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls
Spezialreiniger.
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls
regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Numerierung Keramott = Einbaureihenfolge!
3
47
8
1
2
5
6

deutsch 4Pallas Back
5. AUSSTATTUNGSMERKMALE PALLAS BACK
Backfach
Das Modell Pallas Back unterscheidet sich vom Modell Pallas durch sein voll funktionstüchtiges
Backfach.
Dieses Backfach wird von 4 Seiten beheizt (links, rechts, hinten und unten). Tip: Um einen möglichst
gleichmäßigen Garvorgang zu erreichen, sollten Sie das Gargut nach der halben Garzeit drehen.
Die Temperatur im Backfach regulieren Sie über die aufgegebene Holzmenge und die Luftschieber (s.o.).
Die aktuelle Temperatur können Sie auf dem Backfachthermometer (Zubehör) ablesen.
Den Backfachinnenraum reinigen Sie wie andere Ofenteile auch (s.o.). Vermeiden Sie fetthaltige Dämpfe,
da diese nur sehr schwer zu beseitigende Verschmutzungen zur Folge haben.

Pallas Back 5english

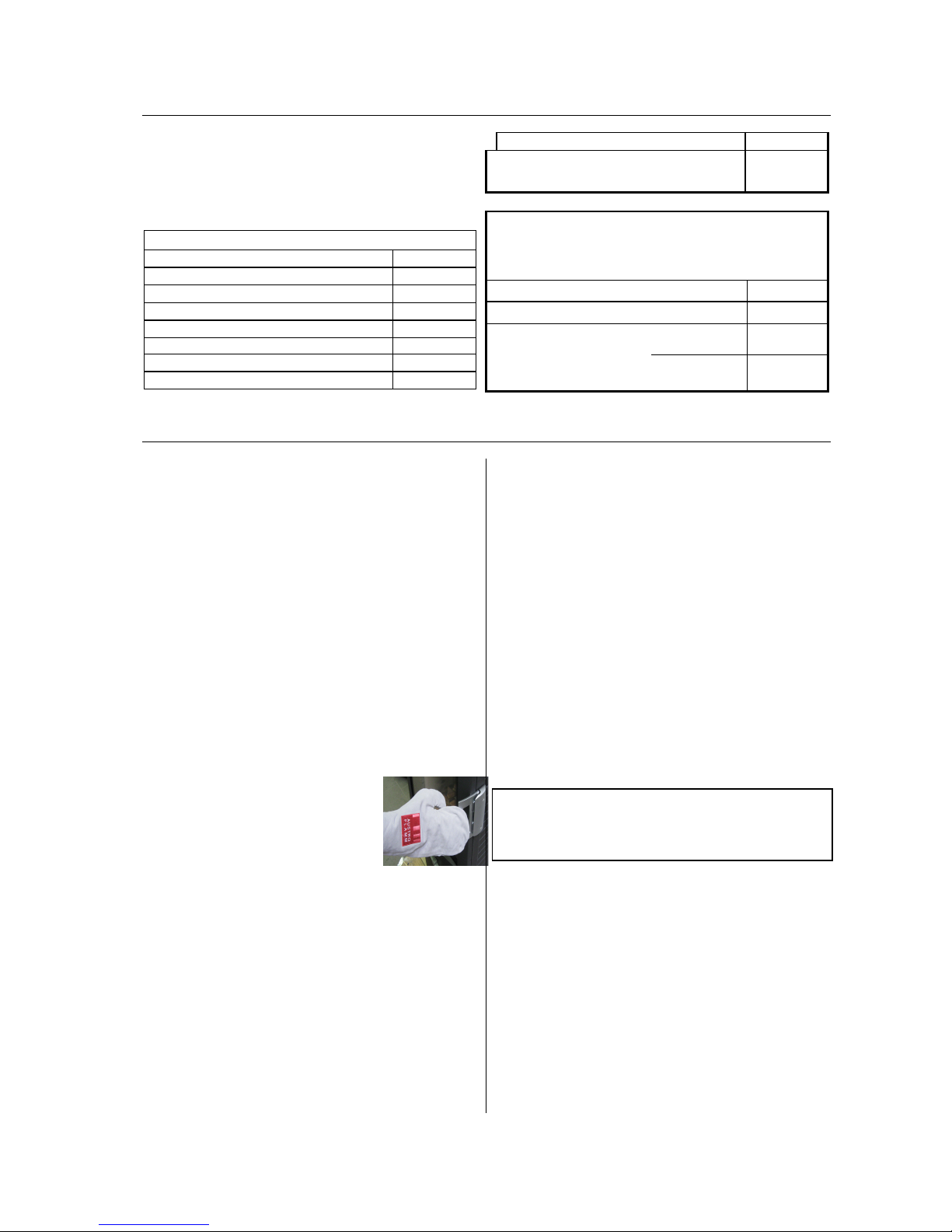

1. TECHNICAL DATA
As a stove of construction type 1, it is possible to
connect it to the chimney together with an exisiting
other stove or another hearth for solid fuels, as long
as the chimney caleutation complies with DIN 4705,
Part 3.
TECHNICAL DATA
Hei
g
ht 1150 mm
Width 732 mm
Depth 450 mm
Wei
g
ht 263 k
g
Wei
g
ht with ceramic shell 280 k
g
Flue
p
i
p
e outlet diameter 150 mm
Nominal thermal output
(
EN 13240
)
9 kW
Maximum thermal capacit
y
13 kW
Smallest heating capacity 4,5 kW
Room heating capacity (depending on
building insulation)
114 – 305
m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the
calculation of the chimney measurements in
accordance with DIN 4705, Part 2
Fluegas mass flow closed 9,2 g/s
Fluegas temperature closed 310 °C
Minimum feed pressure
Nominal thermal output
closed 12 Pa
at 0.8 times
n. ther. outp.
10 Pa
2. IMPORTANT INFORMATION
The installation and operation information given here
is of general nature. National and European
standards, local and building regulations as well as
fire prevention laws must be observed during the
operation of the stove.
General safety instructions for
the operation of your stove
•Thoroughly read the entire manual before
starting up your stove and observe the caution
notices.
•Your heating unit must not be moved without
approved means of transport with sufficient load-
bearing capacity.
•Your heating unit is not suitable to be used as a
stand or as a ladder.
•Please keep in mind that your
stove’s surface heats up
considerably during operation. We
therefore recommend wearing a
safety mitten when operating your
stove.
•Make your children aware of this particular
danger and keep them at a distance from the heating
unit whenever it is in operation.
•Only burn approved fuels and materials listed in
the chapter “Clean Burning”.
•The burning or placing of flammable or explosive
materials, such as empty spray cans, etc. into the
firebox as well as the storage of such materials in the
immediate vicinity of your heating unit is strictly
forbidden due the danger of explosion.
•Do not wear loose or flammable clothing when
adding fuel to the fire.
•Placing non-heat-resistant objects on the
heating unit or in the vicinity of the heating unit is
forbidden.
•Do not lay laundry onto the stove for drying.
Laundry hung up to dry must be kept at a safe
distance from the stove because of the danger of fire.
•The woodstove PALLAS BACK is not suitable
for long term heating.
•During the operation of your heating unit it is
forbidden to use flammable or explosive materials in
the same or an adjacent room to the one in which
your heating unit is located.
Setting up your stove
Required safety distances (Minimum
distances – see name plate - in Fig. 2)
a > 800 mm
b,c > 200 mm
(a – toward the front in the radiated area)
(b,c – to the side and to the back)
Make sure that the room in which the stove is set up
has at least one door or window into the outside or is
directly adjacent to such a room. Other fireplaces and
extractor hoods must not be operated in the same
room as the stove.
Subject to technical and optical modifications. Formatting and printing errors excepted.

english 6Pallas Back
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the
entire unit, before the heating unit is installed.
Combustion air
Being the user of the stove you must take care of a
sufficient combustion air supply. Sealed-up windows
and doors may not allow a sufficient combustion air
supply or disturb the draught behaviour of your stove.
Please ensure the additional supply of fresh
combustion air if necessary. For details please
consult your specialist retailer
Stove pipe connection
For your own safety stringent laws apply for
connecting the stove pipes to the chimney. Your
professional dealer or distributor knows these laws.
Please have your certified retailer carry out the
connection of your stove..
3. CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood
preferred), wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 2,7 kg
wood. Larger amounts of fuel can lead to overheating
and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture
< 15%) and untreated and the right amount of wood
must be burned in order to ensure a clean fire that
releases only small amounts of emissions.
Making a fire
For the correct and safe operation of your stove
please pay attention of the chimney developing the
necessary feed pressure. This must especially be
considered before the initial operation (or e.g. after
the summer heating break) and during the mid-
season heating periods (e.g. at strong wind, etc.).
Turn the air control knob to the left “+” position.
Put 2-3 logs of wood at the firebox bottom (1) and put
the kindling (2) on top. Place a wood lighter aid on top
and in the middle of the kindling, light it (see fig. 3)
and close the door.
Figure 3: igniting the fire
Figure 4: regulate the air slider
As soon as the surrounding logs are burning well
enough you can start controlling the heat output
(control knob on maximum “+” = maximum heat
output). The flames shall always look yellow and
never blue (otherwise please add more air) – see fig.
4.
The recharging is principally done the same as the
starting up of the stove: turn the air control knob to
the maximum “+” position, open stove door
CAREFULLY, place wood in the firebox cautiously,
close door. Wait until the newly added wood is
burning properly and subsequently control the heat
output by adjusting the air knob as desired.
Heating in-between seasons
If you heat the stove in between seasons, when the
outside temperatures are higher, the flue gases may
not be able to escape completely and this may lead to
disturbances in the chimney draught, especially if the
temperatures are rising suddenly. The stove has to
be charged with less wood then and the primary air
has to be increased so that the wood can burn down
faster (with visible flames) and thus the chimney
draught can stabilize.
1
2
3

Pallas Back 7english
Chimney fire
A chimney fire may occur, due to sooting and
deposits in the chimney, if wrong or humid fuel is
used. In case of a chimney fire close all air inlets on
the fireplace/chimney immediately and call the fire
brigade. Please have an expert inspect your chimney
for cracks and air-tightness after the burning out of
the chimney.
.
4. THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description Nr. drawing Part number
Flat gasket 8 x 2 mm 13 710096
Round gasket 6 mm (0,5 m) 14 710696
Round gasket 14 mm (2,1 m) 15 710338
Keramott
Description Nr. drawing Part number
Bottom Keramott left 1 712766
Bottom Keramott right 2 712767
Bottom Keramott centre 3 712760
Rear, Keramott 4 712761
lateral Keramott right 6 712763
lateral Kermott left 7 712762
Keramoot baffle plate 8 712764
Keramott wood retainer 7 712765
Otherparts
Description Nr. drawing Part number
Pallas door glass 10 712759
Door Handle 11 712786
BA1 spring 12 715641
Stove lacquer -- 650002
Igniter -- 640162
Glass cleaner ½ litre -- 640070
Accessories
You can obtain floor plates of glass or steel, care products or the Heat Memory System for heat storage from
your certified dealer.
IMPORTANT: Have defective parts replaced by your certified dealer. This will guarantee that your stove
functions properly and safely.
The fireplae must not be amended.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered surfaces are
to be cleaned only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel
surfaces.
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year – if
necessary more often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by
the chimneysweeper. Your chimneysweeper will inform you of the necessary inspection intervals. An expert
should inspect the stove annually.
order of Keramott installation acc. to numbering
3
47
8
1
2
5
6

english 8Pallas Back
5. Pallas Back Accessories
Baking compartment
The Pallas Back is different from the Pallas due to its fully functional baking compartment.
This baking compartment is heated from four sides (from left, right, behind and below). Hint: in order to
achieve the most even distribution of heat, the food to be heated should be turned after half of the baking
time has been reached.
The temperature in the baking compartment is regulated by the amount of fuel used and the air control
sliders (see Fig. 2). The actual temperature can be read on the baking-compartment thermometer
(accessory).
Clean the inside of the baking compartment, as you would do with other stove components (see above).
Avoid fat-containing vapours, because these leave deposits that are very difficult to clean off.

Pallas Back 9italiano
1. DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1)
è adatta per essere collegata ad una canna fumaria
già utilizzata per altre stufe o fonti di calore che
impiegano combustibili solidi, se le dimensioni della
canna fumaria lo consentono (norma DIN 4705, Parte
3).
DATI TECNICI
A
ltezza 1150 mm
Lar
g
hezza 732 mm
Profondità 450 mm
Peso 263 k
g
Peso con rivestimento in ceramica 280 k
g
Diametro uscita fumi 150 mm
Rendimento nominale (secondo EN
13240)
9 kW
Rendimento massimo 13 kW
Rendimento minimo 4,5 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento
dellábitazione)
114 – 305
m³
Valori delle emissioni per allacciamento multiplo
alla canna fumaria (secondo norma DIN 4705,
Parte 3) e per il calcolo delle dimensioni della
canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi chiuso 9,2 g/s
Temperatura fumi chiuso 310 °C
Depressione minima
con rendimento
chiuso 12 Pa
Con potenza calorifica
nominale di 0,8 volte
con r.nom. di
0,8 volte
10 Pa
2. INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali.
Devone essere rispettate sia le norme nazionale e
europee, le disposizioni locali e le leggi sul edilizia ed
anche le disposizioni dei vigili del fuoco.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
•Prima di mettere in funzione la stufa vi
raccomandiamo di leggere attentamente l'intero
manuale che vi fornisce importanti informazioni e
avvertimenti.
•Per il trasporto della stufa utilizzate mezzi idonei,
la cui portata sia sufficiente a sostenerne il peso.
•Non utilizzate la stufa come se fosse una scala o
un'impalcatura per salirvi sopra.
•Attenzione ! Durante il
funzionamento, la superficie del
apparecchio si riscalda. In caso
di contatto consigliamo l'utilizzo
di un apposito guanto durante il
funzionamento.
•Istruite i vostri bambini su questi inconvenienti e
teneteli lontani dalla stufa quando è accesa.
•Utilizzate solo i combustibili indicati nel capitolo
„Combustibili adatti“.
•Nella camera di combustione non devono
essere infilate e bruciate sostanze facilmente
infiammabili od esplosive, come bombolette spray
vuote e simili. E’ severamente vietato lasciare tali
oggetti nelle immediate vicinanze della stufa (pericolo
di esplosione).
•Mentre si ricarica legna nella stufa accesa è
sconsigliato portare capi di abbigliamento che
possano prendere fuoco facilmente.
•Non appoggiate oggetti non resistenti al calore
sulla stufa o nelle sue immediate vicinanze.
•Non mettete ad asciugare biancheria sopra la
stufa.
•Stendibiancheria o simili devono essere collocati
ad una distanza adeguata dalla stufa (pericolo di
incendio).
•La stufa non e una stufa da tenere in funzione
ininterrotamente.
•Quando la stufa è in funzione è sconsigliato l’
utilizzo di sostanze facilmente infiammabili o
esplosive nella stessa stanza o in stanze adiacenti.
Installazione della stufa
Distanze di sicurezza (distanze minime)
Fig. 2
a > 800 mm
b, c > 200 mm
(a – anteriormente nell’area di irradiazione)
(b, c – lateralmente e posteriormente)
Il luogo in cui installate la stufa deve disporre di
almeno una porta / finestra che dia all’esterno oppure
deve essere collegato direttamente ad un ambiente
con accesso all’esterno. Non devono essere messi in
funzione nella stessa stanza, altre stufe, caminetti o
estrattori fumi.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.

italiano 10 Pallas Back
Portata del pavimento
Prima di installare la stufa, accertatevi che la struttura
sottostante al punto in cui volete sistemarla sia in
grado di sopportarne il peso.
Fornimento d'arai fresca
Il gestore del focolare deve garantire la fornitura di un
sufficiente volume d'aria fresca. In ambienti con porte
e finestre chiuse ermeticamente la fornitura d'aria
fresca non sempre e'garantita. Questo puo
influenzare il tiraggio del focolare. Eventualmente
deve essere previsto un aflusso d'aria
supplementare. Rivolgetevi al vostro rivenditore per
ulteriori informazioni.
Collegamento del tubo di uscita
fumi
Per garantire la vostra sicurezza, il collegamento dei
tubi di uscita fumi alla canna fumaria è regolato da
apposite norme. Per l’installazione e il collegamento
rivolgetevi quindi al vostro rivenditore, che è a
conoscenza di tali disposizioni.
3. PER UN USO CORRETTO DELLA VOSTRA
KAMINOFEN
Combustibili adatti
Legna naturale e non trattata, secca e sufficiente-
mente depositata (preferibilmente legno resistente/
duro),, tronchetti di legno pressato.
Quantità massime di combustibili
La massima quantità di combustibile consigliata:
2,7 kg di legna per volta. Non introducete quantità
eccessive di combustibile per evitare un
surriscaldamento ed un conseguente
danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un minimo
di emissioni la legna deve essere secca (< 15 % di
umidità relativa) e non trattata e non si devono
superare le quantità di combustibile consigliate.
Per una corretta accensione
Per un utilizzo corretto e sicuro della vostra stufa-
caminetto occorre prestare attenzione che all’interno
della canna fumaria si sviluppi un tiraggio adatto.
Soprattutto durante ogni prima accensione (per
esempio dopo il periodo estivo) e durante le stagioni
transitorie di primavera e autunno (per esempio sotto
condizioni di forte vento) questo controllo è molto
importante.
Posizionate la regolazione dell’aria di combustione
del tutto a sinistra in posizione „+“ .
Disponete 2- 3 ceppi di legna sul fondo della camera
di combustione (1), disponete poi i trucioli per
l’accensione (2) al di sopra. Posizionate poi in alto al
centro l’accendifuoco (3) e procedete con
l’accensione (vedi fig. 3). Chiudete la porta.
lIl. 3: Accensione
lIl. 4 : Regolazione dell’aria
Quando i ceppi avranno cominciato ad ardere bene,
potete regolare il rendimento della stufa con la levetta
dell’aria secondaria ( regolazione della levetta in
posizione massima “+” corrisponde ad un rendimento
massimo), prestando attenzione che la fiamma sia
sempre gialla e mai blu ( altrimenti aumentate
nuovamente il grado di alimentazione dell’ aria
comburente) – vedi fig. 4
Durante il caricamento della legna procedete
secondo le indicazioni dell’accensione: Posizionate la
regolazione dell’aria di combustione in posizione „+“ ,
aprite lentamente la porta , caricate la legna e
richiudete la porta. Quando i ceppi avranno
cominciato ad ardere Potete regolare il rendimento
della vostra stufa con l’apposita levetta dell’aria.
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni,
quando le temperature sono più elevate, possono
sussistere condizioni di tiraggio sfavorevolli in modo
tale da non evacuare il fumo interamente,
specialmente se le temperature si alzano in modo
repentino. Consigliamo quindi di caricare meno legna
e di tenere la presa d'aria aperta del tutto per
permettere una combustione più rapida, con una
fiamma più alta. In tal modo il tiraggio della canna
fumaria si stabilisce.
1
2
3

Pallas Back 11 italiano
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o
troppo umida possono provocare l'autocombustione
della canna fumaria. Chiudete immediatamente tutte
le prese d'aria presenti su stufa e camino e chiamate i
vigili del fuoco. Fate poi ispezionare la vostra canna
fumaria da personale specializzato che ne verifichi le
crepe e la tenuta.
4. PROSPETTO DEI RICAMBI PRINCIPALI
Guarnizioni
Denominazione N. su dis. N. art.
Guarnizione piatta 8x2 mm 13 710096
Guarnizione tonda 6 mm (0,5 m) 14 710696
Guarnizione tonda 14 mm (2,1 m) 15 710338
Keramott
Denominazione N. su dis. N. art.
Keramott di base sinistra 1 712766
Keramott di base destra 2 712767
Keramott di fondo 3 712760
Keramott posteriore 4 712761
Keramott laterale destra 6 712763
Keramott laterale sinistra 7 712762
Keramott tagliafiamme 8 712764
Keramott fermalegna 9 712765
Altre parti
Denominazione N. su dis. N. art.
Vetroceramico antina Pallas 10 712759
Maniglia 11 712786
BA1 mola 12 715641
Vernice -- 650002
Detergente vetroceramico 0,5 l -- 640070
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, prodotti per la cura e pulizia
ed anche l` Heat Memory System per l’accumulazione termica.
IMPORTANTE:per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di
Kaminofen, in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e
sicuro.
Il focolalere non deve essere modificato.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di stufe
(ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente
umido). Anche le superfici in acciaio inox vanno trattate con gli appositi detergenti.
Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se necessario, per
esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente
dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la
manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!
3
47
8
1
2
5
6

italiano 12 Pallas Back
5. CARATTERISTICHE DEL MODELLO PALLAS BACK
Piano forno
Il modello Pallas Back differisce dal modello Pallas in quato è dotato di un piano forno perfettamente
funzionale.
Il piano forno viene riscaldato su quattri lati ( a sinistra, a destra, a posteriormente e da sotto). Un
suggerimento: per cuocere uniformemente le vivande è consigliabile ruotare la teglia a metà cottura.
La temperatura del forno, indicata dal termometro (accessori), si regola dosando la quantitá di legna
immessa e attraverso un corretto uso della leva per la presa d’aria (come spiegato in precedenza).
Il rivestimento interno del forno va pulito come le altre parti della stufa (vedi pag. 11). E’consigliabile
ievitare vapori troppo ricchi di grassi, perché provocano incrostazioni che sono difficili da rimuovere.

Pallas Back 13 français
1. CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une
cheminée déjà occupée par d’autres poêles ou
cuisinières à combustibles solides et liquides, à
condition toutefois que les dimensions de la
cheminée selon la norme DIN 4705 Partie 3
l’autorisent.
CARACTÉRISTIQUES TECHNIQUES
Hauteur 1150 mm
Lar
g
eur 732 mm
Profondeur 450 mm
Poids 263 k
g
Poids avec habilla
g
e céramique 280 k
g
Diamètre à la base du carneau 150 mm
Puissance calorifi
q
ue selon EN13240 9 kW
Puissance calorifique maximale 13 kW
Puissance calorifique minimale 4,5 kW
Volume chauffé (selon
l’isolation du bâtiment)
114 – 305
m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une
cheminée selon DIN 4705 Partie 3 ou du
dimensionnement de la cheminée selon DIN 4705
Partie 2
Débit de gaz de
combustion
fermé 9,2 g/s
Température des
gaz de combustion
fermé 310 °C
Pression d’extraction
minimale
à la puissance nominale
fermé 12 Pa
à 0,8 fois la
puissance nominale 10 Pa
2. INFORMATIONS IMPORTANTES
Les information dans ce manuel, sont présentées
d’une façon générale. Les normes nationales et
européennes, les directives de construction
régionales ainsi que les accords concernant la
sécurité incendie sont à respecter.
Remarques générales concernant
la sécurité
•Lisez attentivement l’ensemble du manuel
avant de mettre le poêle en service et
respectez les avertissements relatifs à la
sécurité.
•Le transport de l’appareil doit toujours être
effectué au moyen d’un appareillage de
capacité suffisante.
•Le poêle ne doit pas être utilisé comme
marchepied ou estrade.
•Merci de prêter attention à
la surface du poêle qui
devient trés chaude
pendant son fonction-
nement. Nous recom-
mandons d’utiliser le gant
de protection.
•Expliquez bien le risque de brûlures à vos
enfants et tenez-les èloignés de l’appareil
lorsque celui-ci fonctionne.
•Utilisez toujours le combustible autorisé
selon le chapitre « Combustion non
polluante ».
•La combustion ou l’introduction de matières
très inflammables ou explosives dans le
foyer, par exemple de bombes aérosols
vides, est strictement interdite en raison du
risque d’explosion, de même que la
conservation de tels produits à proximité de
l’appareil.
•Ne rechargez pas le poêle alors que vous
portez des vêtements amples ou en matières
inflammables.
•Il est interdit de déposer des objets ne
résistant pas à la chaleur sur l’appareil ou à
proximité.
•Ne faites pas sécher de linge sur le poêle.
•Les étendages et égouttoirs à linge ou autres
doivent être placés suffisamment loin de
l’appareil pour éviter tout risque d’incendie.
•Lorsque le poêle est en marche, ne travaillez
jamais avec des matières facilement
inflammables ou combustibles dans le local
où il se trouve ni dans une pièce adjacente.
•Le poêle PALLAS BACK est un chauffage
d'appoint.
Installation du poêle
Distances de sécurité à respecter
(distances minimum – voir également plaque
d’identification) (Fig. 2)
a > 800 mm
b, c > 200 mm
(a : sur l’avant dans la zone de rayonnement)
(b ,c : sur les côtés et sur l’arrière)
Attention : le local dans lequel vous installez le poêle
doit être pourvu au minimum d’une porte ou d’une
fenêtre donnant à l’extérieur, ou communiquer avec
une autre pièce donnant à l’extérieur.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

français 14 Pallas Back
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra en
supporter le poids.
Air de combustion
En tant qu’utilisateur, vous devez faire en sorte qu’il y
ait suffisamment d’air de combustion. Si toutes les
fenêtres et portes sont fermées hermétiquement , il
se peut que l’entrée d’air frais ne se fasse plus
correctement voire même que le tirage du poêle en
soit affecté. Dans ce cas, une arrivée d’air frais
supplémentaire est nécessaire. Merci de vous
adresser alors à votre revendeur.
Raccordement du carneau
Pour votre sécurité, des consignes strictes doivent
être respectées pour le raccordement des carneaux à
la cheminée. Votre installateur professionnel connaît
bien ces règles. Il faut donc impérativement confier à
ce professionnel le raccordement du carneau.
3. POUR BIEN UTILISER VOTRE POÊLE
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de bois.
Quantité maximale de
combustible
Au maximum 2,7 kg de bois. N’utilisez pas plus de
combustible, sous peine de provoquer une surchauffe
qui endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et non
traité. Il doit être utilisé en quantité adéquate pour
obtenir une combustion propre et dégageant peu
d’émissions.
Pour bien faire du feu
Pour un fonctionnement correct et sécurisé de votre
appareil de chauffe, il faut vérifier que le conduit
produit suffisamment de tirage (pression de
refoulement). Cela doit tout particuliérement être
contrôlé à chaque début de saison (aprés l’été) et
dans les intersaisons (en cas de vent fort par
exemple).
Positionner la manette de réglage de l’air tout à
gauche sur le „+“.
Installer 2-3 bûches en dessous (1), du petit bois
d’allumage (2) par dessus. Puis mettre un allume-feu
(3) et l’allumer (voir fig. 3).
Fig. 3 : Allumage
Fermez la porte.
Fig. 4 : Réglez la puissance de chauffage avec le
coulisseau
Dés que les bûches brûlent bien autour, il est
possible de régler la puissance de chauffe grâce à la
manette de régulation de l’air. (Manette sur position
maximale „+“ = puissance de chauffe maximale), les
flammes doivent rester jaunes et ne jamais devenir
bleues (sinon laisser passer plus d’air) – voir fig. 4
Pour recharger procéder de la même facon que pour
la mise en route, ouvrir prudemment la porte,
remettre du bois, fermer la porte. Attendre que le feu
ait bien repris puis régler de nouveau la puissance
grâce à la manette.
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage
du conduit de cheminée soit mauvais à cause de
l’élévation soudaine des températures : les gaz ne
sont pas complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités
de bois moindres et ouvrir le régulateur d’air primaire
à fond afin que le combustible brûle plus vite
(formation de flammes), ce qui stabilisera le tirage du
conduit.
1
2
3

Pallas Back 15 français
Information en cas d’incendie
dans le conduit
En cas d’utilisation d’un mauvais combustible ou d’un
combustible trop humide, il en résulterait des dépôts
dans le conduit qui pourraient alors provoquer un
incendie.
Fermez aussitôt toutes les arrivées d’air de la
cheminée et prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages
(félures, détérioration de l’étanchéité).
4. PRINCIPALES PIÈCES DÉTACHÉES
Joints
Désignation N° sur schéma Réf. article
Joint plat 8 x 2 mm 13 710096
Joint rond d = 6 mm (0,5 m) 14 710696
Joint rond d=14 mm (2,1 m) 15 710338
Céramique réfractaire
Désignation N° sur schéma Réf. article
Keramott en bas á gauche Pallas 1 712766
Keramott en bas á droit Pallas 2 712767
Keramott en bas 3 712760
Keramott au centre Pallas 4 712761
Keramott côte droit Pallas 6 712763
Keramott côté gauche Pallas 7 712762
Keramott déflecteur Pallas 8 712764
Keramott pare-bûche Pallas 9 712765
Autres
Désignation N° sur schéma Réf. article
Vitre du porte Pallas 10 712759
Poignée 11 712786
Ressort BA1 12 715641
Peinture pour poêle -- 650002
Allume-feu bois -- 640162
Nettoyant pour vitres 0,5 l -- 640070
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des produits
d’entretien et le système de stockage de chaleur Heat Memory.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur
spécialisé, afin que le poêle reste sûr et en bon état de marche.
L'appareil ne doit pas être modifié.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être
nettoyés uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies en inox, des
produits spéciaux prévus pour ce revêtement.
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts, être
nettoyés au moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de cheminée. Le
conduit doit également être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous indiquera dans
quelles intervalles un ramonage est nécessaire. Le poêle doit être vérifier une fois par an par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage
3
47
8
1
2
5
6

français 16 Pallas Back
5. CARACTERISTIQUES D’EQUIPEMENT DU PALLAS
BACK
Compartiment à four
Le modèle Pallas Back se distingue du modèle Pallas par son compartiment à four entièrement
opérationnel.
Le compartiment à four est chauffé de quadres côtés (gauche, droite, arrière et de la bas). Conseil : pour
obtenir une cuisson la plus homogène possible, nous vous conseillons de retourner le met à cuire à la
moitié du temps de cuisson.
La température du compartiment à four est régulée par le la quantité du bois et le registre d'air (voir ci-
dessus Fig. 2). Vous pouvez lire la température sur le thermomètre du four de cuisson (accessoire).
L'intérieur du four de cuisson se nettoie comme n'importe quel autre four (voir ci-dessus). Eviter les
vapeurs grasses qui provoquent un encrassement difficile à éliminer.

Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren
wir für die einwandfreie Funktion des Korpus 6
Jahre, aller weiteren Bauteile aus Stahl und Guß 2
Jahre ab dem Erstverkaufsdatum. Stahl- und
Gußteile, die während der Garantiezeit Material-
und / oder Verarbeitungsmängel aufweisen,
werden gegen Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile
(z. B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß
dem Benutzerhandbuch betrieben und von
einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung
bei einem AUSTROFLAMM-Fachhändler
geltend gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
Guarantee
We guarantee full functionality of the stove carcass
for 6 years and all stove components made of steel
or cast iron for a full two years from the date of
purchase. Steel and cast-iron components which
show defect in materials or workmanship during
the guarantee period shall be replaced with new
components.
We do not guarantee wearable components (such
as Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM stove was installed by
a certified professional and is operated in
accordance with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall
be re-invoiced to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / Data d’acquisto / date
d’achat
Modellname / Name of Model / modello / nom du produit
P A L L A S B A C K
Serien No. / serial no. / No. di serie / no. de série
(siehe Typenschild / See manufacturer’s plate /
Vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
garanzia
Garantiamo piena funzionalità del corpo stufa per
una durata di 6 anni. I componenti in acciaio o
ghisa sono garantiti due anni dalla data di
acquisto. Le parti in acciaio e ghisa che dovessero
presentare difetti di materiale e/o lavorazione
durante il periodo di garanzia verranno sostituite
con parti nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico
ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la
fattura / la ricevuta fiscale ad uno dei
rivenditori AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di
prestazione di garanzia saranno addebitati
all'utente.
Garantie
Nous garantissons le fonctionnement irréprochable
du corps de l'appareil de votre poêle
AUSTROFLAMM pendant 6 ans, toutes les autres
pièces en acier et en fonte étant garanties 2 ans.
Les pièces en acier et en fonte présentant un
défaut de matériau et/ou de fabrication pendant la
durée de la garantie seront remplacées par des
pièces neuves
Nous déclinons toute garantie pour les pièces
d’usure (par ex. céramique réfractaire, joints, grille
de fond), les joints de surfaces, la peinture, les
vitres et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé
conformément au mode d’emploi.
2. La demande de garantie doit être présentée à
un revendeur spécialisé AUSTROFLAMM en
même temps que la carte de garantie
complétée et que la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement
ne sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchi
r
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 11/10
