Austro Flamm A70/50 User manual

Benutzerhandbuch / manual / manuale / manuel
Fig. 1
Benutzerhandbuch / manual / manuale / manuel

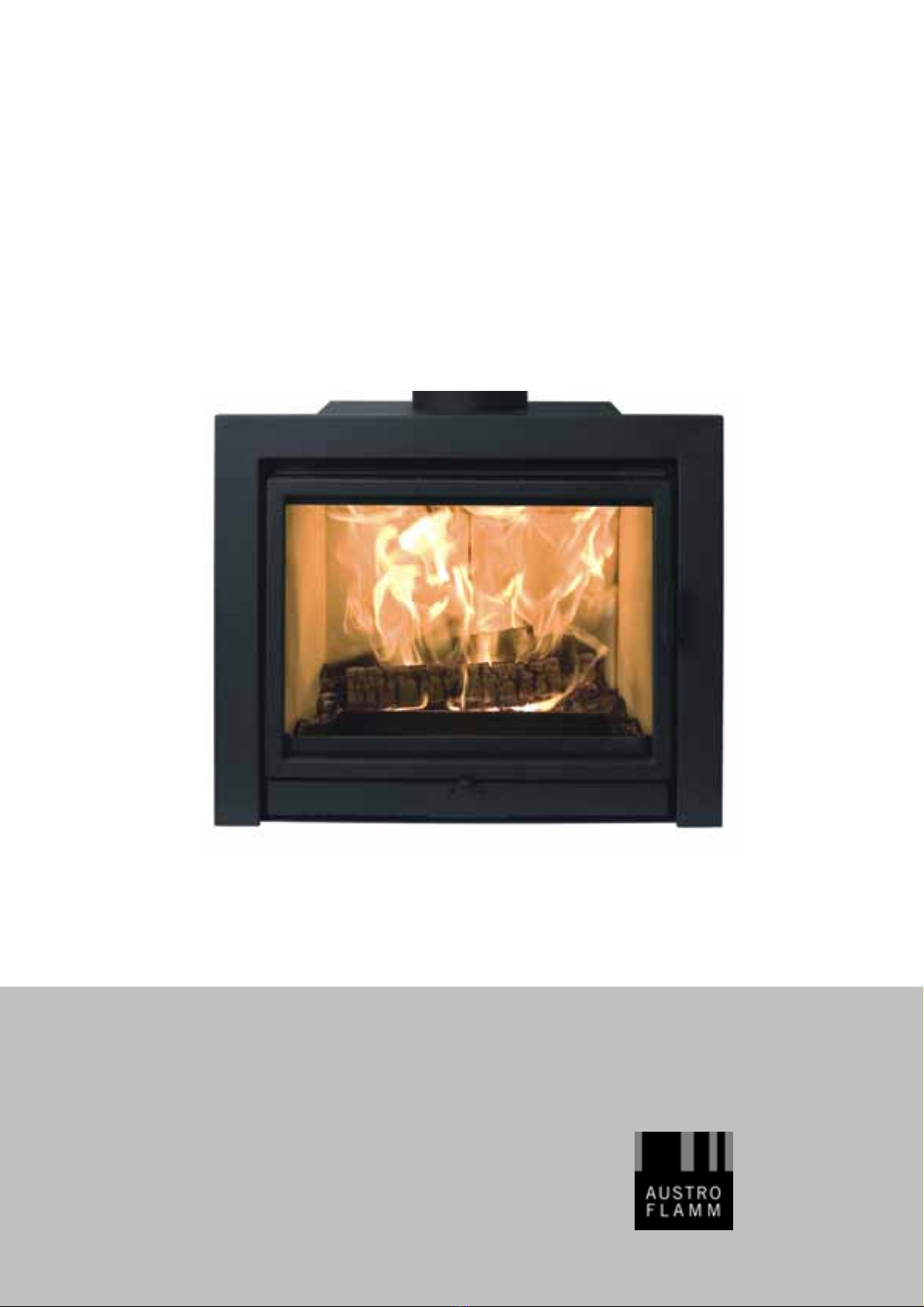

KAMINKASSETTE
A70/50 / A70/60

deutsch english italiano français
AUF – ZU open – closed aperto – chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air primaire
deutsch english italiano français
Inhalt Contents Indice Sommaire
1. Techn. Daten 1 1. Techn. data 4 1. Dati tecnici 7 1. Caractéristiques 10
2. Wichtige Informationen 1 2. Important information 4 2. Informazioni importanti 7 2. Infos importantes 10
3. So bedienen Sie Ihre 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminkassette richtig 2 of your cassette fire 5 vostro inserto 8 poêle 11
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 6 principali 9 détachées 12
Garantie 13 Guarantee 13 Garanzia 14 Garantie 14
Fi
g
. 1
Fi
g
.
2

Kaminkassette A70/50 / A70/60 1deutsch
1. TECHNISCHE DATEN
A70/50 A70/60
Maximale Einbauhöhe (vorne) 49 cm 59 cm
Maximale Einbaubreite (vorne) 68 cm 68 cm
Höhe Einbaurahmen 52 cm 62 cm
Breite Einbaurahmen 73 cm 73 cm
Tiefe 40 cm 40 cm
Hintere Breite 57 cm 57 cm
Hintere Höhe 39 cm 49 cm
A70/50 A70/60
Nennwärmeleistung 9 kW 9 kW
Rauchrohr ∅180 mm 180 mm
Gewicht Grundgerät 84 kg 96 kg
2. WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind
allgemeiner Natur. Nationale und Europäische
Normen sowie örtliche Vorschriften sind bei dem
Betrieb der Feuerstätte zu beachten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihrer Kaminkassette
• Lesen Sie vor der Inbetriebnahme des Ofens
das gesamte Handbuch gründlich durch und
beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen
nur zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als
Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung
der Oberfläche des Heizgerätes, der Türen, der
Tür- und Bediengriffe, der Türgläser, der Rauch-
rohre und gegebenenfalls der Frontwand des
Heizgerätes führt. Die Berührung dieser Teile ohne
entsprechende Schutzbekleidung oder Hilfs-mittel
wie z.B. Hitzeschutzhandschuhe oder Betätigungs-
mittel (kalte Hand), ist zu unterlassen.
• Machen Sie Ihre Kinder auf diese besondere
Gefahr aufmerksam und halten Sie sie während
des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel
„saubere Verbrennung“ angeführte genehmigte
Heizmaterial.
• Das Verbrennen oder Einbringen von leicht
brennbaren oder explosiven Stoffen, wie leere
Spraydosen und dgl. in den Brennraum, sowie
eren Lagerung in unmittelbarer Nähe Ihres Heiz-
gerätes, ist wegen Explosionsgefahr strengstens
verboten.
• Beim Nachheizen sollen keine weiten, oder
leicht brennbaren Kleidungsstücke getragen
werden.
• Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen
Nähe ist verboten.
• Legen Sie keine Wäschestücke zum
Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken
oder dgl. müssen in ausreichendem Abstand vom
Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das
Verarbeiten von leicht brennbaren und explosiven
Stoffen im selben oder in anschließenden Räumen
verboten.
Aufstellung / Montage
Sicherheitsabstände (Mindestabstände)
Fig. 2
a > 800 mm
(a – nach vorne im Strahlungsbereich)
Bitte beachten Sie, daß der Aufstellungsraum
mind. eine Türe / ein Fenster ins Freie aufweisen
oder mit einem derartigen Raum direkt verbunden
sein muß. Andere Feuerstätten und Dunstabzugs-
hauben dürfen nicht im Raumluftverbund mit
Feuerstätten betrieben werden.
Betreffend Montage wird auf die gesonderte
Montageanleitung verwiesen.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

deutsch 2Kaminkassette A70/50 / A70/60
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit
der Unterkonstruktion dem Gewicht Ihrer Kamin-
kassette standhält.
Rauchrohranschluß
Für den Anschluß der Rauchrohre an den
Schornstein gibt es zu Ihrer eigenen Sicherheit
strenge Richtlinien. Ihr Kaminofen-Fachhändler
kennt diese. Beauftragen Sie daher unbedingt
Ihren Fachhändler mit dem Rauchrohranschluß.
3. SO BEDIENEN SIE IHRE KAMINKASSETTE RICHTIG
Die erste Inbetriebnahme Ihrer
Kaminkassette
Ihre Kaminkassette wurde mit einem
umweltverträglichen Speziallack lackiert. Die
Lackoberfläche ist bei Auslieferung Ihrer Kassette
noch weich. Die Aushärtung des Lacks erfolgt bei
der ersten Inbetriebnahme. Die Lackoberfläche
darf während dieses Vorganges nicht berührt
werden. Die Kaminkassette muß mindestens
1,5 Stunden stark aufgeheizt werden. Bei der
Aushärtung des Lackes können sichtbare Dämpfe
freiwerden. Öffnen Sie daher vor der ersten
Inbetriebnahme die Fenster. Dadurch können die
Dämpfe schnell abziehen.
BITTE BERÜCKSICHTIGEN SIE: Erst nach
mehreren Heizvorgängen ist der Betrieb Ihrer
Kaminkassette nur mehr vom heimeligen Geruch
des verbrennenden Holzes geprägt.
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes
Holz, Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 4,8 kg
Holz oder 3,6 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muß trocken (rel. Holzfeuchte
< 15 %) und unbehandelt sein und die richtige
Brennholzmenge muß verbrannt werden, um eine
saubere, emissionsarme Verbrennung zu
erreichen. Die Verfeuerung von Abfällen und
insbesondere Kunststoff ist verboten.
Richtig Feuer machen
Bereiten Sie alles zum Anheizen vor –
Weichholzspäne, Anzündhilfe (wie zB Thermohit
Holz-Kohleanzünder), unbeschichtetes Papier,
Brennholz.
Öffnen Sie die Primärluftzufuhr maximal
(gekennzeichnet durch die Markierung „+“).
Öffnen Sie die Tür.
Legen Sie unbeschichtetes Papier auf den
Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzspäne.
Legen Sie auf diese Späne 1 – 2 Scheite Holz.

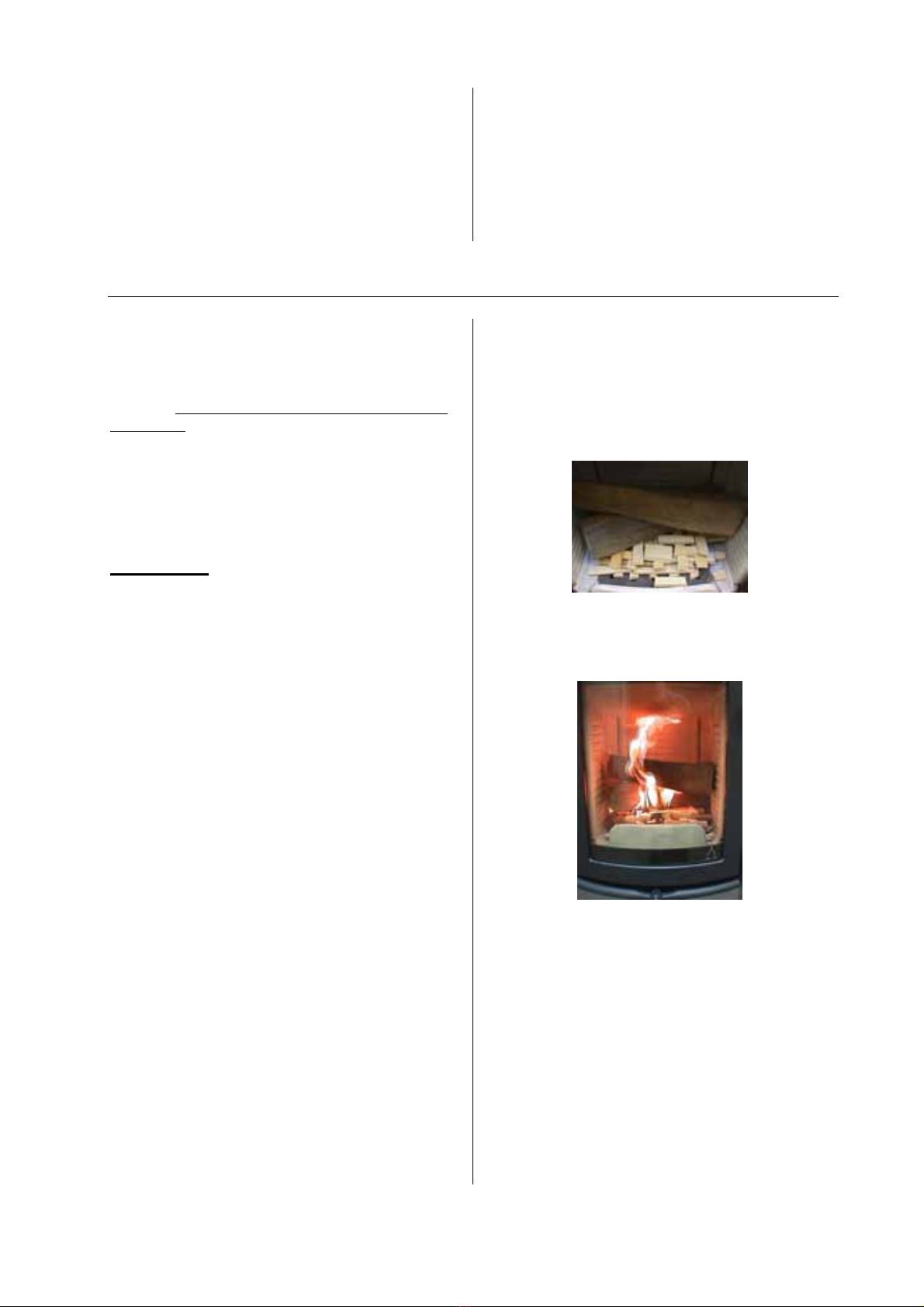

Fig. 3: Anzünden
Zünden Sie nun das Papier an und schließen Sie
die Feuerraumtür.

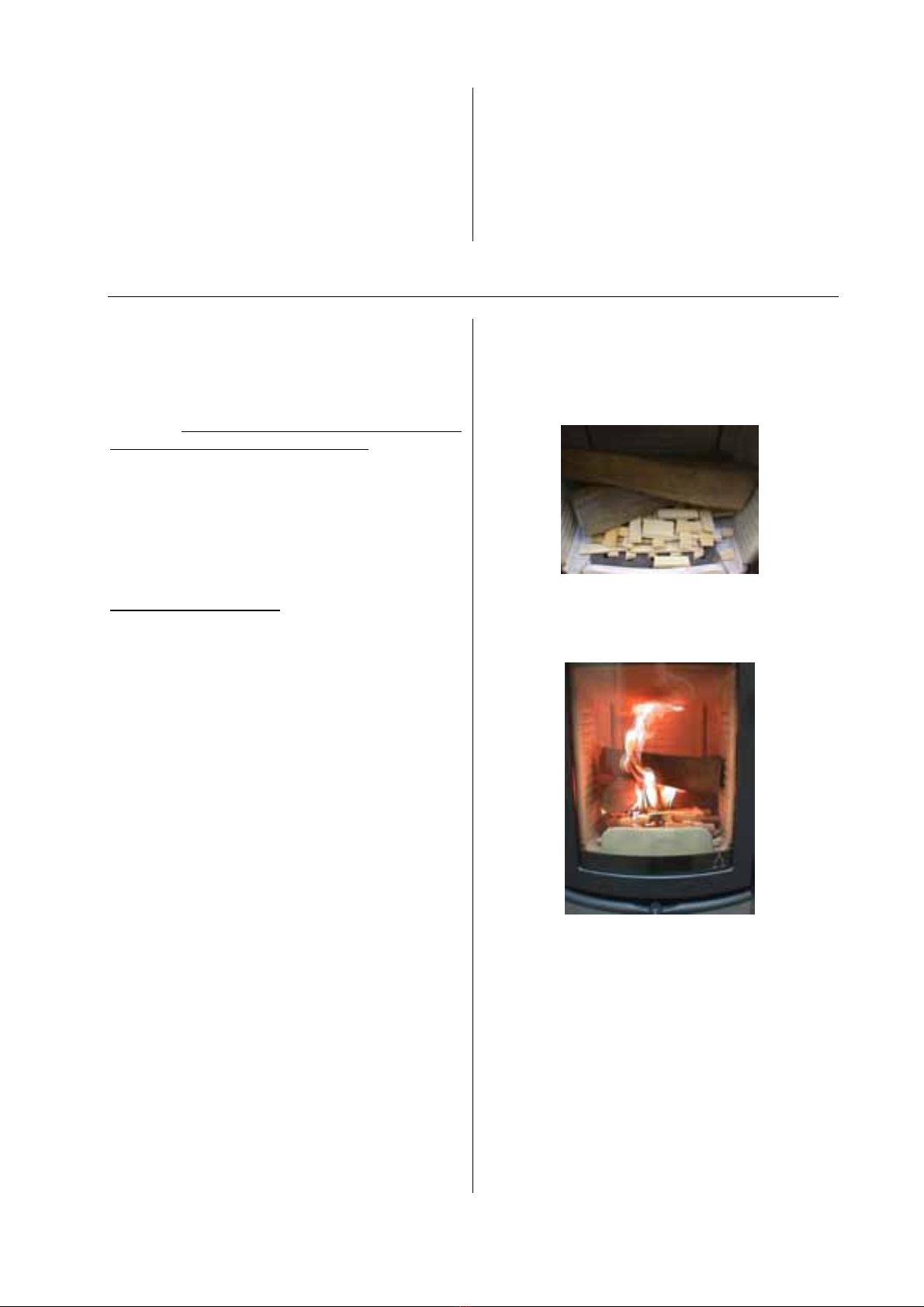

Fig. 4: Luftschieber regulieren
Sobald die Holzscheite gut brennen, können Sie
mit dem Luftschieber die Heizleistung regulieren
(Schieber auf Maximalstellung „+“ = maximale
Heizleistung).
Beim Nachlegen gehen Sie prinzipiell wie beim
Anheizen vor: Luftschieber öffnen, Kamintüre
vorsichtig öffnen, Holz nachlegen, Kamintüre
schließen. Warten Sie, bis das nachgelegte Holz
brennt. Dann schließen Sie den Luftschieber.
Regeln Sie in der Folge die Heizleistung mit dem
Luftschieber.

Kaminkassette A70/50 / A70/60 3deutsch
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentem-
peraturen, kann es bei plötzlichem Temperaturan-
stieg zu Störungen des Schornsteinzuges kom-
men, so dass die Heizgase nicht vollständig abge-
zogen werden. Die Feuerstätte ist dann mit
geringeren Brennstoffmengen zu befüllen und bei
größerer Stellung des Primärluftschiebers/-reglers
so zu betreiben, dass der vorhandene Brennstoff
schneller (mit Flammentwicklung) abbrennt und
dadurch der Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff ver-
wendet, kann es aufgrund von Ablagerungen im
Schornstein zu einem Schornsteinbrand kommen.
Verschließen Sie sofort alle Luftöffnungen am
Kamin und informieren Sie die Feuerwehr. Nach
dem Ausbrennen des Schornsteins diesen vom
Fachmann auf Risse bzw. Undichtigkeit überprüfen
lassen.
4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen
Bezeichnung Nr.-Skizze A70/50 A70/60
Dichtung flach 12 x 6 mm 1 718021
Glasfaserdichtung 14 mm 2 714223
Keramott
Bezeichnung Nr.-Skizze A70/50 A70/60
Keramott Boden links 3 715693
Keramott Boden rechts 4 715694
Keramott Rückwand links 5 715695 715761
Keramott Rückwand rechts 6 715696 715762
Keramott Seitenteil links 7 715697 715760
Keramott Seitenteil rechts 8 715699 715763
Keramott Holzfänger 9 715698
Rost 10 716408
Sonstiges
Bezeichnung Nr.-Skizze A70/50 A70/60
Türglas mit Logo 11 712715 715764
Griffriegel 12 715722-92
Türgriff komplett 13 715710-29
BA1 Feder 14 715778-15
Ofenlack -- 650002
Holz-Kohleanzünder -- 640067
Glasreiniger 0,5l -- 640070
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Fachhändler austauschen. Damit ist
gewährleistet, daß Ihre Kaminkassette sicher und funktionstüchtig ist und bleibt.
Konvektionsluft
Die Kassette A70/50 / A70/60 ist mit zwei thermostatgesteuerten Ventilatoren ausgerüstet. Nach ca. 20
min. Brenndauer schalten sich die Ventilatoren automatisch ein, sofern die benötigte Temperatur erreicht
wurde. Sobald das Feuer ausgegangen ist und die Kaminkassette abkühlt, schalten sich die Ventilatoren
bei Erreichen der vorgesehenen Temperatur automatisch ab.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte
Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden.
Reinigung
Die Kaminkassette, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. nach der
Reinigung des Schornsteines – nach Ablagerungen untersucht und ggf. gereinigt werden. Der
Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt werden. Über die
notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Die Kaminkassette sollte
jährlich durch einen Fachmann überprüft werden.
Numerierung Keramott = Einbaureihenfolge!

Kaminkassette A70/50 / A70/60 4english
1. TECHNICAL DATA
A70/50 A70/60
Maximum installation height (front) 49 cm 59 cm
Maximum installation width (front) 68 cm 68 cm
Height of installation frame 52 cm 62 cm
Width of installation frame 73 cm 73 cm
Depth 40 cm 40 cm
Rear width 57 cm 57 cm
Rear height 39 cm 49 cm
A70/50 A70/60
Nominal heat output 9 kW 9 kW
Flue pipe ∅180 mm 180 mm
weight 84 kg 96 kg
2. IMPORTANT INFORMATION
The installation and operation information given
here is of a general nature. Please comply with
national and European standards as well as with
local regulations during the operation of the
cassette fire.
General safety instructions for
the operation of your cassette fire
• Thoroughly read the entire manual before
starting up your cassette fire and ensure
compliance with the warnings.
• Your heating unit may not be moved without
approved means of transport with sufficient load-
bearing capacity.
• Your heating unit is not suitable to be used as
a stand or as a ladder.
• The burning of fuel releases thermal energy
that leads to a substantial heating up of the surface
of the heating unit, the doors, the parts mounted
on the door, door glass, flue pipe and in some
cases the front wall of the heating unit. Do not
touch any of these surfaces without protective
clothing or without the help of accessories such as
heat-resistant gloves or a “cold hand”.
• Make your children aware of this particular
danger and keep them at a distance from the
heating unit whenever it is in operation.
• Only burn approved fuels and materials listed
in the section entitled Clean Burning.
• The burning or introduction of flammable or
explosive materials, such as empty spray cans and
the like into the firebox as well as the storage of
such materials in the immediate vicinity of your
heating unit is strictly forbidden due to the danger
of explosion.
• Do not wear loose or flammable clothing when
adding fuel to the fire.
• Placing non-heat-resistant objects on the
heating unit or in the vicinity of the heating unit is
forbidden.
• Do not lay laundry onto the cassette fire for
drying.
• Laundry hung up to dry must be kept at a safe
distance from the cassette fire because of the
danger of fire.
• When operating your heating unit it is
forbidden to use flammable or explosive materials
in the same or an adjacent room to the one in
which your heating unit is located.
Setting up your cassette fire
Safety clearances
(Minimum distances see Fig. 2)
a > 800 mm
(a – toward the front in the radiated area)
Make sure that the room, in which the cassette fire
is set up, has at least one door or window to the
outside or is directly adjacent to such a room.
Other fireplaces and extractor hoods must not be
operated in the same room as the cassette fire.
Subject to technical and optical modifications. Formatting and printing errors excepted.

english 5Kaminkassette A70/50 / A70/60
Floor load capacity
Before the heating unit is installed, make sure that
the load capacity of the supporting construction is
sufficient to carry the weight of the entire unit.
Cassette fire pipe Connection
For your own safety stringent laws apply to the
connecting of the cassette firepipe to the chimney.
Your professional dealer or distributor knows these
laws. Please have your certified retailer carry out
the connection of your cassette fire.
3. CORRECT OPERATION OF YOUR CASSETTE FIRE
Initial startup of your cassette fire
Your cassette fire was treated with a special
environmentally friendly lacquer. The surface of the
lacquer is still soft when the cassette fire is
shipped. The lacquer will harden when your
cassette fire is used for the first time. The lacquer
surface must not be touched when it is heated for
the first time. The cassette fire must be initially
heated to a high temperature for at least 1,5 hours.
Visible vapors may appear during the hardening of
the lacquer. Therefore it will be necessary to open
windows during initial operation in order to let the
vapors escape into the outdoors.
PLEASE TAKE NOTE: It takes several heating
sessions before for your cassette fire releases only
the pleasant smell of burning wood.
Approved fuels
Dry, well cured and natural wood, wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 4,6 kg wood
or 3,8 kg wood briquettes. Larger amounts of fuel
can lead to overheating and thus damage the
cassette fire.
Clean burning
The wood must be dry (relative wood moisture
< 15%) and untreated and the right amount of
wood must be burned in order to ensure a clean
fire that releases only small amounts of emissions.
The burning of rubbish especially plastic is
prohibited.
Making a fire
Prepare everything you need for starting the fire:
soft wood chips, igniter materials (such as
Thermohit wood/coal igniter), uncoated paper,
wood.
Open the air slide all the way (see Figure 2).
Open the cassette fire door.
Put uncoated paper on the bottom of the firebox,
then add soft wood chips onto the paper.
Lay one or two logs of wood on the wood chips.

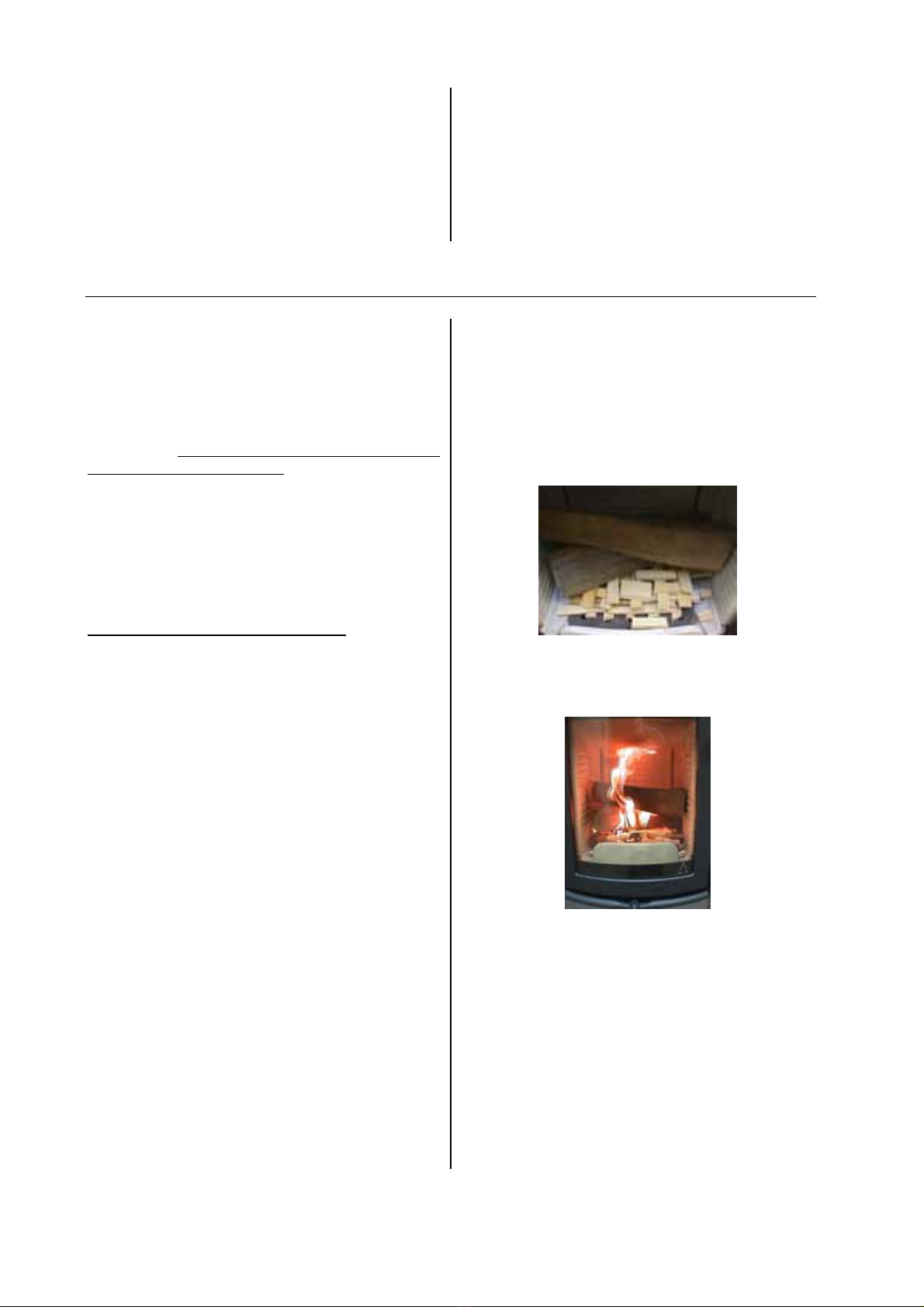

Figure 3: igniting the fire
Light the paper.
Close the firebox.
Figure 4: regulate the air slider
As soon as the wood logs are burning well, you
can regulate the heating capacity with the air
slider. (Slider set to the maximum (“AUF”) setting
produces maximum heat – see Figure 2.)
When adding wood to the fire, follow the same
procedure as when igniting the fire: Open the air
slider, carefully open firebox door, lay wood on the
fire, close the firebox door.
Wait until the added wood catches fire and is
burning well. Then regulate the output by air slider
again.

Kaminkassette A70/50 / A70/60 6english
Heating in between seasons
Heating the cassette fire in between seasons,
when the outside temperatures are higher, the flue
gases cannot escape completely and this may lead
to disturbances in the chimney draught, especially
if the temperatures are rising suddenly. The
cassette fire has to be charged with less wood and
the primary air has to be increased so that the
wood can burn down faster (with visible flames)
and thus the chimney flue can stabilize.
Chimney fire
Chimney fire may occur, due to sooting and
deposits in the chimney, if wrong or humid fuel are
used. Close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have
an expert inspect your chimney for cracks and air-
tightness after the burning out of the chimney.
4. THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description Nr. drawing A70/50 A70/60
Flat gasket 12 x 6 mm 1 718021
Round glas fibre gasket 14 mm 2 714223
Keramott
Description Nr. drawing A70/50 A70/60
Bottom Keramott left 3 715693
Bottom Keramott right 4 715694
Rear left, Keramott 5 715695 715761
Rear right Keramott 6 715696 715762
lateral Kermott left 7 715697 715760
lateral Keramott right 8 715699 715763
Keramott wood retainer 9 715698
Grate 10 716408
Otherparts
Description Nr. drawing A70/50 A70/60
door glass 11 712715 715764
door bolt 12 715722-92
door handle 13 715710-29
BA1 spring 14 715778-15
Cassette fire lacquer 650002
Wood/coal igniter 640067
Glass cleaner ½ litre 640070
IMPORTANT: Have defective parts replaced by your certified dealer only. This will guarantee that
your cassette fire functions properly and safely.
Convection air
The cassette fire A70/50 / A70/60 is equipped with two fans controlled by a thermostat. After approx. 20
minutes of operation the fans will switch on automatically, if the necessary temperature has been
reached. When the fire has gone out and the cassette fire cools down, the fans will automatically switch
off again as soon as the required temperature is reached.
Maintenance
Please use a specialized product such as our Thermohit glass cleaner for cleaning the glass. Lacquered
surfaces are to be cleaned only with a cloth (may be damp).
Cleaning
The cassette fire, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –
if necessary more often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned
regularly by the chimneysweeper. Your chimneysweeper will inform you of the necessary inspection
intervals. An expert should inspect the cassette fire annually.
order of Keramott installation acc. to numbering!

Kaminkassette A70/50 / A70/60 7italiano
1. DATI TECNICI
A70/50 A70/60
altezza massima per l’installazione
(frontale) 49 cm 59 cm
larghezza massima per l’installazione
(frontale) 68 cm 68 cm
altezza del profilo (di copertura) 52 cm 62 cm
larghezza del profilo (di copertura) 73 cm 73 cm
profondità 40 cm 40 cm
larghezza parte posteriore 57 cm 57 cm
altezza parte posteriore 39 cm 49 cm
A70/50 A70/60
resa calorifica nominale 9 kW 9 kW
∅uscita fumi 180 mm 180 mm
peso 84 kg 96 kg
2. INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali.
Per l'uso di questo inserto, vi invitiamo ad attenervi
alle norme nazionali ed europee attualmente
vigenti, oltre ad eventuali regolamentazioni locali.
Avvertenze generali e precauzioni
nell'impiego dell’inserto
• Prima di mettere in funzione l’inserto vi
raccomandiamo di leggere attentamente l'intero
manuale che vi fornisce importanti informazioni e
avvertimenti.
• Per il trasporto utilizzate mezzi idonei, la cui
portata sia sufficiente a sostenerne il peso.
• Non utilizzate l’inserto come se fosse una
scala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia
termica, che provoca un forte riscaldamento della
superficie dell’inserto e del tubo uscita fumi. Fate
attenzione quindi ed evitate di toccare componenti
come l'antina, la maniglia, le leve di regolazione
delle prese d'aria, il vetro ceramico, il tubo di uscita
fumi ed eventualmente la parte frontale senza una
protezione adeguata, ad esempio un guanto o altri
utensili (gancio smuovicenere, ”manofredda”).
• Istruite i vostri bambini su questi inconvenienti
e teneteli lontani dall’inserto quando esso è
acceso.
• Utilizzate solo i combustibili indicati nel
capitolo „Combustibili adatti“.
• Nella camera di combustione non devono
essere introdotte e bruciate sostanze facilmente
infiammabili od esplosive, come bombolette spray
vuote e simili. Non lasciate tali oggetti nelle
immediate vicinanze dell’inserto (pericolo di
esplosione).
• Quando si aggiunge legna nell’inserto acceso
è consigliabile non portare capi di abbigliamento
che possano infiammarsi facilmente.
• Non appoggiate oggetti non resistenti al
calore sull’inserto o nelle sue immediate vicinanze.
• Non mettete ad asciugare biancheria sopra
l’inserto.
• Stendibiancheria o simili devono essere
collocati ad una distanza adeguata dall’inserto
(pericolo di incendio).
• Quando l’inserto è in funzione è sconsigliabile
lavorare con sostanze facilmente infiammabili o
esplosive nella stessa stanza o in stanze adiacenti.
Installazione dell’inserto
Distanze di sicurezza (distanze minime)
Fig. 2
a > 800 mm
(a – anteriormente nell’area di irradiazione)
Il luogo in cui installate l’inserto deve disporre di
almeno una porta / finestra che dia verso l’esterno
oppure deve essere collegato direttamente ad un
ambiente con accesso verso l’esterno. Non devono
essere messi in funzione nella stessa stanza, altre
stufe, caminetti o estrattori fumi.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa.

italiano 8Kaminkassette A70/50 / A70/60
Portata del pavimento
Prima di installare l’inserto, accertatevi che la
struttura sottostante al punto in cui volete
sistemarlo sia in grado di sopportarne il peso.
Collegamento del tubo di uscita
fumi
Per garantire la vostra sicurezza, il collegamento
dei tubi di uscita fumi alla canna fumaria è regolato
da apposite norme. Per l’installazione e il
collegamento rivolgetevi quindi al vostro
rivenditore, che è a conoscenza di tali disposizioni.
3. PER UN USO CORRETTO DEL VOSTRO INSERTO
Quando mettete in funzione
l’inserto per la prima volta
Il vostro inserto è stata rifinito con una speciale
vernice ecocompatibile. Al momento della fornitura
le superfici laccate e verniciate non sono ancora
completamente indurite. L'indurimento definitivo
avviene con il calore che si sviluppa durante la
prima accensione. Durante questa fase, che deve
durare almeno 1,5 ore e a calore intenso, non
toccate le superfici dell’inserto e arieggiate bene
l'abitazione, per eliminare rapidamente eventuali
odori e vapori causati dall'indurimento della
vernice.
VI PREGHIAMO DI TENERE CONTO DEL
FATTO CHE solo dopo aver acceso l’inserto varie
volte per un periodo prolungato, avvertirete il
caratteristico (e piacevole) odore della legna che
arde.
Combustibili adatti
Legna naturale e non trattata, secca e ben
conservata, tronchetti di legno pressato e mat-
tonelle di lignite.
Quantità massime di combustibili
La massima quantità di combustibile consigliata:
4,6 kg di legna oppure 3,8 kg di tronchetti di legno
pressato per volta. Non introducete quantità
eccessive di combustibile per evitare un
surriscaldamento ed un conseguente
danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un
minimo di emissioni la legna deve essere secca (<
15 % di umidità relativa) e non trattata e non si
devono superare le quantità di combustibile
consigliate. E' assolutamente vietato bruciare rifiuti
(specialmente se in plastica).
Per una corretta accensione
Preparate tutto l'occorrente per accendere
l’inserto: trucioli di legno dolce, accendifuoco (ad
es. Thermohit), carta (non patinata), e legna.
Aprite al massimo la presa per l'aria primaria e
quella per l’aria secondaria, spostando le due
levette come indicato nella fig. 2 “AUF / aperto”.
Aprite ora l'antina.
Disponete dapprima della carta (non patinata) sul
fondo della camera di combustione, sopra di essa
una manciata di trucioli di legno dolce e poi 1 o 2
ceppi di legna.
lIl. 3 : Accensione
Dopo aver dato fuoco alla carta, chiudete l'antina e
attendete fino a quando i trucioli cominciano ad
ardere per poi chiudere la presa dell'aria primaria.
lIl.4 : Chiusura presa dell'aria primaria
Quando anche i ceppi avranno incominciato a
prendere ben fuoco, potete regolare il rendimento
dell’inserto con la levetta dell'aria secondaria
(portandola nella posizione massima otterrete il
massimo del rendimento).
Questa operazione va ripetuta per ogni strato di
legna che vorrete aggiungere: aprite la presa
dell'aria primaria e quella dell'aria secondaria, poi
l'antina (facendo attenzione), aggiungete la legna e
richiudete infine l'antina. Attendete fino a quando
anche la nuova legna abbia preso ben fuoco e poi
chiudete nuovamente la presa dell'aria primaria,
regolando infine il rendimento con la levetta
dell'aria secondaria.

Kaminkassette A70/50 / A70/60 9italiano
Il riscaldamento durante le mezze
stagioni
Se accendete l’inserto durante le mezze stagioni,
quando le temperature sono più elevate, possono
sussistere condizioni di tiraggio sfavorevoli causati
da un'evacuazione dei fumi meno efficace,
specialmente se le temperature si alzano in modo
repentino. Consigliamo quindi di caricare meno
legna e di tenere più aperta la presa d'aria per
permettere una combustione più rapida, con una
fiamma più alta, permettendo così al tiraggio della
canna fumaria di stabilizzarsi.
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o
troppo umida possono provocare l'auto-
combustione della canna fumaria. Chiudete
immediatamente tutte le prese d'aria presenti su
inserto e camino e chiamate i vigili del fuoco. Fate
poi ispezionare la vostra canna fumaria da
personale specializzato che ne verifichi le crepe e
la tenuta.
4. PROSPETTO DEI RICAMBI PRINCIPALI
Guarnizioni
Denominazione N. su dis. A70/50 A70/50
Guarnizione piatta 12 x 6 mm 1 718021
Guarnizione tonda in fibra 14 mm 2 714223
Keramott
Denominazione N. su dis. A70/50 A70/50
Keramott basamento sinistra 3 715693
Keramott basamento destra 4 715694
Keramott posteriore frontale, sinistra 5 715695 715761
Keramott posteriore frontale, destra 6 715696 715762
Keramott laterale, sinistra 7 715697 715760
Keramott laterale, destra 8 715699 715763
Keramott fermalegna 9 715698
Griglia 10 716408
Altre parti
Denominazione N. su dis. A70/50 A70/60
Vetroceramico antina 11 712715 715764
stanghetta 12 715722-92
Maniglia 13 715710-29
BA1 molla 14 715778-15
Vernice -- 650002
Accendifuoco -- 640067
Detergente vetroceramico 0,5 l -- 640070
IMPORTANTE:per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore,
in questo modo avrete la garanzia che il vostro inserto continuerà a funzionare in modo corretto e sicuro.
Aria di convezione
Gli inserti A70/50 / A70/60 sono dotati di due ventilatori e un termostato. Dopo circa 20 minuti di
funzionamento, a temperatura idonea raggiunta, le ventole si accendono automaticamente. Quando la
fiamma si spegne e l’inserto si raffredda, i ventilatori si spengono automaticamente, sempre a
raggiungimento della giusta temperatura.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso il vostro
rivenditore (ad es. Thermohit). Le superfici laccate dell’inserto vanno pulite solamente con un panno
(eventualmente umido).
Inserto, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se
necessario, per esempio in seguito alla manutenzione della canna fumaria, che deve essere anch'essa
eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i
regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare il vostro inserto
annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!

Kaminkassette A70/50 / A70/60 10 français
1. CARACTÉRISTIQUES TECHNIQUES
A70/50 A70/60
Hauteur maximum pour
l’installation (devant) 49 cm 59 cm
Largeur maximale pour
l’installation (devant) 68 cm 68 cm
Hauteur du cadre d’installation 52 cm 62 cm
Largeur du cadre d’installation 73 cm 73 cm
Profondeur 40 cm 40 cm
Largeur à l’arrière 57 cm 57 cm
Hauteur à l’arrière 39 cm 49 cm
A70/50 A70/60
Puissance de chauffe
nominale 9 kW 9 kW
∅tuyau 180 mm 180 mm
Poids de l’appareil 84 kg 96 kg
2. INFORMATIONS IMPORTANTES
Les informations dans ce manuel, sont présentées
d’une façon générale. Les normes nationales et
européennes ainsi que les règlements régionaux
sont à respecter lors du fonctionnement de la
cheminée.
Remarques générales concernant
la sécurité
• Lisez attentivement l’ensemble du manuel
avant de mettre le poêle en service et
respectez les avertissements relatifs à la
sécurité.
• Le transport de l’appareil doit toujours être
effectué au moyen d’un appareillage de
capacité suffisante.
• Le poêle ne doit pas être utilisé comme
marchepied ou estrade.
• La combustion libère de l’énergie
thermique qui entraîne un fort
échauffement de la surface de l’appareil,
des portes, des poignées, des vitres des
portes, du carneau et parfois de la face
avant de l’appareil. Ne touchez ces
éléments qu’avec une protection
adéquate, par exemple des gants isolants
ou un instrument d’actionnement.
• Expliquez bien le risque de brûlures à vos
enfants et tenez-les loin de l’appareil
lorsque celui-ci fonctionne.
• Utilisez toujours le combustible autorisé
selon le chapitre « Combustion non
polluante ».
• La combustion ou l’introduction de
matières très inflammables ou explosives
dans le foyer, par exemple de bombes
aérosols vides, est strictement interdite en
raison du risque d’explosion, de même que
la conservation de tels produits à proximité
de l’appareil.
• Ne rechargez pas le poêle alors que vous
portez des vêtements amples ou en
matières inflammables.
• Il est interdit de déposer des objets ne
résistant pas à la chaleur sur l’appareil ou
à proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou
autres doivent être placés suffisamment
loin de l’appareil pour éviter tout risque
d’incendie.
• Lorsque le poêle est en marche, ne
travaillez jamais avec des matières
facilement inflammables ou combustibles
dans le local où il se trouve ni dans une
pièce adjacente.
Installation du poêle
Distances de sécurité minimales
(Fig. 2)
a > 800 mm
(a : sur l’avant dans la zone de rayonnement)
Attention : le local dans lequel vous installez le
poêle doit être pourvu au minimum d’une porte ou
d’une fenêtre donnant à l’extérieur, ou
communiquer avec une autre pièce donnant à
l’extérieur. D’autres cheminées ou hottes
d’aspiration ne doivent pas être mises en service
dans le même dispositif de ventilation.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

français 11 Kaminkassette A70/50 / A70/60
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra
en supporter le poids.
Raccordement du carneau
Pour votre sécurité, des consignes strictes doivent
être respectées pour le raccordement des
carneaux à la cheminée. Votre installateur
professionnel connaît bien ces règles. Il faut donc
impérativement confier à ce professionnel le
raccordement du carneau.
3. POUR BIEN UTILISER VOTRE POÊLE
Première mise en service
Votre poêle a été peint avec un vernis spécial non
polluant. Cet enduit est encore mou lors de la
livraison. Il ne durcit que lors de la première mise
en service. En attendant, ne touchez pas la
surface peinte. Laissez le poêle chauffer fortement
pendant au moins 1 heure 1/2. Le vernis peut
dégager des vapeurs visibles pendant qu’il durcit.
Il faut donc ouvrir une fenêtre avant la première
mise en service, afin d’évacuer rapidement ces
vapeurs.
ATTENTION : Il faut faire chauffer plusieurs fois
votre poêle pour qu’il ne sente plus que l’odeur
habituelle du bois qui brûle.
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de
bois ou de lignite.
Quantité maximale de
combustible
Au maximum 4,8 kg de bois ou 3,6 kg de
briquettes de bois. N’utilisez pas plus de
combustible, sous peine de provoquer une
surchauffe qui endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et
non traité. Il doit être utilisé en quantité adéquate
pour obtenir une combustion propre et dégageant
peu d’émissions. La combustion de déchets et
particulièrement de matières plastiques est
interdite.
Pour bien faire du feu
Préparez tout ce dont vous avez besoin pour
allumer le poêle : copeaux de bois tendre, allume-
feu, papier non enduit, bois de chauffage.
Ouvrez au maximum les arrivées d’entrée d’air
primaires et secondaires (voir la Figure 2).
Ouvrez la porte du poêle.
Déposez du papier (non enduit) sur le fond du
foyer.
Déposez par-dessus une poignée de copeaux
puis 1 ou 2 bûches.
Fig. 3 : Allumage
Allumez le papier.
Fermez la porte du foyer.
Fig. 4 : Réglez la puissance de chauffage avec le
coulisseau
Dès que les bûches brûlent bien, réglez la
puissance de chauffage avec le coulisseau
(position maximale du coulisseau = puissance
maximale).
Pour recharger le poêle, suivez la même séquence
que pour l’allumage : ouvrez les coulisseaux,
ouvrez prudemment la porte du poêle, ajoutez du
bois et refermez la porte.
Attendez que le bois ajouté s’enflamme, puis
refermez le coulisseau. Ensuite réglez la
puissance de chauffage avec le coulisseau de
nouveau.

Kaminkassette A70/50 / A70/60 12 français
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage
du conduit de cheminée soit mauvais à cause de
l’élévation soudaine des températures : les gaz ne
sont pas complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités
de bois moindres et ouvrir le régulateur d’air
primaire à fond afin que le combustible brûle plus
vite (formation de flammes), ce qui stabilisera le
tirage du conduit.
Information en cas d’incendie
dans le conduit
En cas d’utilisation d’un mauvais combustible ou
d’un combustible trop humide, il en résulterait des
dépôts dans le conduit qui pourraient alors
provoquer un incendie.
Fermez aussitôt toutes les arrivées d’air de la
cheminée et prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages
(félures, détérioration de l’étanchéité.)
4. PRINCIPALES PIÈCES DÉTACHÉES
Joints
Désignation N° sur schéma A70/50 A70/60
Joint plat 12 x 6 mm 1 718021
Joint rond fibre de verre d=14 mm 2 714223
Céramique réfractaire
Désignation N° sur schéma A70/50 A70/60
Keramott en bas à gauche 3 715693
Keramott en bas à droite 4 715694
Keramott au centre gauche 5 715695 715761
Keramott au centre droit 6 715696 715762
Keramott côté droit 8 715699 715763
Keramott côté gauche 7 715697 715760
Keramott pare-bûche 9 715698
Grille 10 716408
Autres
Désignation N° sur schéma A70/50 A70/60
Vitre du porte 11 712715 715764
Verrou 12 715722-92
Poignée 13 715710-29
Ressort BA1 14 715778-15
Vernis pour poêle -- 650002
Vernis pour poêle aluminium -- 650003
Allume-feu bois et charbon -- 640067
Nettoyant pour vitres 0,5 l -- 640070
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des
instruments de cheminée, des produits d’entretien et le système de stockage de chaleur Heat Memory.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur
spécialisé, afin que le poêle reste sûr et en bon état de marche.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées
doivent être nettoyés uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies
en inox, des produits spéciaux prévus pour ce revêtement.
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts,
être nettoyés au moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de
cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous
indiquera dans quelles intervalles un ramonage est nécessaire. Le poêle doit être vérifier une fois par an
par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage

Kaminkassette A70/50 / A70/60
Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 Jahre Garantie
Für Ihre AUSTROFLAMM-Kaminkassette
garantieren wir für die einwandfreie Funktion aller
Bauteile aus Stahl und Guß 2 Jahre ab dem
Erstverkaufsdatum. Stahl- und Gußteile, die
während der Garantiezeit Material- und / oder
Verarbeitungsmängel aufweisen, werden gegen
Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile
(z. B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihre AUSTROFLAMM-Kaminkassette wurde
gemäß dem Benutzerhandbuch betrieben und
von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung
bei einem AUSTROFLAMM-Fachhändler
geltend gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
Two-Year Guarantee
We guarantee full functionality of all
AUSTROFLAMM cassette fire components made
of steel or cast iron for a full two years from the
date of purchase. Steel and cast-iron components
which show defect in materials or workmanship
during the guarantee period shall be replaced with
new components.
We do not guarantee wearable components (such
as Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM cassette fire was
installed by a certified professional and is
operated in accordance with the operator’s
manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall
be re-invoiced to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / Data d’acquisto / date
d’achat
Modellname / Name of Model / modello / nom du produit
K A M I N K A S S E T T E A70/50 / A70/60
Serien No. / serial no. / No. di serie / no. de série
(siehe Typenschild / See manufacturer’s plate /
Vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
2 anni di garanzia
Noi garantiamo il buon funzionamento di tutti i
componenti in acciaio e ghisa della vostra
Kaminofen AUSTROFLAMM per una durata di 2
anni a partire dalla data della prima vendita. Le
parti in acciaio e ghisa che dovessero presentare
difetti di materiale e/o lavorazione durante il
periodo di garanzia verranno sostituite con parti
nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico
ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la
fattura / la ricevuta fiscale ad uno dei
rivenditori AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di
prestazione di garanzia saranno addebitati
all'utente.
Garantie 2 ans
Nous garantissons le bon fonctionnement de tous
les éléments en acier et en fonte des poêles
AUSTROFLAMM pendant 2 ans à compter de la
date du premier achat. Les pièces en acier et en
fonte présentant un défaut de matériau et/ou de
fabrication pendant la durée de la garantie seront
remplacées par des pièces neuves.
Nous déclinons toute garantie pour les pièces
d’usure (par ex. céramique réfractaire, joints, grille
de fond), les joints de surfaces, le vernis, les vitres
et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé
conformément au mode d’emploi.
2. La demande de garantie doit être présentée à
un revendeur spécialisé AUSTROFLAMM en
même temps que la carte de garantie
complétée et que la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement
ne sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchi
r
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 09/05
