Austro Flamm UNO XTRA User manual

Benutzerhandbuch / manual / manuale / manuel
Benutzerhandbuch / user instructions/
Istruzioni per l’uso / manuel d’instructions
UNO XTRA

Fig. 1
Fig. 2
deutsch english italiano français
AUF –ZU open –closed aperto –chiuso ouvert - fermé
Sekundärluftschieber secondary air supply regolazione aria secondaria coulisseau d’entrée d’air second.
Primärluftschieber primary air supply regolazione aria primaria coulisseau d’entrée d’air primaire
deutsch english italiano français
Inhalt Contents Indice sommaire
1. Techn. Daten 1 1. Techn. data 5 1. Dati tecnici 9 1. Caractéristiques 13
2. Wichtige Informationen 1 2. Important information 5 2. Informazioni importanti 9 2. Infos importantes 13
3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 6 vostra Kaminofen 10 poêle 14
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 7 principali 11 détachées 15
5. Ausstattungsmerkmale 4 5. Special features 8 5. Speciali caratteristiche 12 5. Particularites 16
Garantie 17 Guarantee 17 Garanzia 18 Garantie 18

deutsch 1 Uno Xtra
1.TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste Brennstoffe
belegten Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht
widerspricht.
TECHNISCHE DATEN
Höhe
1220 mm
Breite
588 mm
Tiefe
454 mm
Gewicht mit Stahlmantel
278 kg
Gewicht mit Specksteinmantel
338 kg
Rauchrohrabgang Durchmesser
150 mm
Nennwärmeleistung lt. EN 13240
7 kW
Maximale Heizleistung
9 kW
Kleinste Heizleistung
3,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
82 –
210 m³
Abgaswerte für die Mehrfachbelegung des Schorn-
steines nach DIN 4705, Teil 3 bzw. zur Bemessung
des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom
geschlossen
6,5 g/s
Abgastemperatur
geschlossen
300 °C
Mindestförderdruck bei
Nennwärmeleistung (NWL)
geschlossen
12 Pa
bei 0,8facher
NWL
10 Pa
2.WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner
Natur. Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise zum
Betrieb Ihres Kaminofens
Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie die
Warnhinweise.
Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender Tragfähigkeit
verwendet werden.
Ihr Heizgerät ist nicht zur Verwendung als Leiter oder
Standgerüst geeignet.
Beachten Sie, dass sich Oberflächen
des Kaminofens während des Betriebes
stark erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des Schutzhandschuhs.
Machen Sie Kinder auf diese Gefahren
aufmerksam und halten Sie sie während des Betriebes von
der Feuerstätte fern.
Achtung –Lack ist kein Rostschutz!
Machen Sie Ihre Kinder auf diese besondere Gefahr
aufmerksam und halten Sie sie während des Heizbetriebes
vom Heizgerät fern.
Verbrennen Sie ausschließlich das im Kapitel „saubere
Verbrennung“ angeführte, genehmigte Heizmaterial.
Das Verbrennen oder Einbringen von leicht brennbaren
oder explosiven Stoffen, wie leere Spraydosen und dgl. in
den Brennraum, sowie deren Lagerung in unmittelbarer Nähe
Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens
verboten.
Beim Nachheizen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
Das Abstellen von nicht hitzebeständigen Gegenständen
auf dem Heizgerät oder in dessen Nähe ist verboten.
Legen Sie keine Wäschestücke zum Trocknen auf den
Ofen. Auch Wäscheständer oder dgl. müssen in
ausreichendem Abstand vom Heizgerät aufgestellt werden –
Brandgefahr.
Der Kaminofen Uno Xtra ist keine Dauerbrand-
Feuerstelle.
Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von
leicht brennbaren und explosiven Stoffen im selben oder in
anschließenden Räumen verboten.
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
a > 800 mm
b > 130 mm
c > 150 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c –hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind. eine
Türe / ein Fenster ins Freie aufweist oder mit einem
derartigen Raum direkt verbunden sein muss. Andere
Feuerstätten und Dunstabzugshauben dürfen nicht im
Raumluftverbund mit Feuerstätten betrieben werden.
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der
Unterkonstruktion dem Gewicht Ihres Kaminofens standhält.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

Uno Xtra 2deutsch
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Ve-brennungsluft
sorgen. Bei abgedichteten Fenstern und Türen kann es sein,
dass die Frischluftzufuhr nicht mehr gewährleistet ist bzw.
das Zugverhalten des Ofens beeinträchtigt wird. Ggf. muss
für eine zusätzliche Frischluftzufuhr gesorgt werden. Bitte
befragen Sie Ihren Fachhändler. Stellen Sie sicher, dass
Verbrennungsluftöffnungen nicht verschlossen sind!
Rauchrohranschluß
Für den Anschluss der Rauchrohre an den Schornstein gibt
es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr
Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher
unbedingt Ihren Fachhändler mit dem Rauchrohranschluss.
3.SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz (Hartholz
bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 1,7 kg Holz oder
Briketts.
Größere Brennstoffmengen können zu Überhitzung und
Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und
unbehandelt sein. Außerdem muss die richtige
Brennholzmenge verbrannt werden, um eine saubere,
emissionsarme Verbrennung zu erreichen.
Inbetriebnahme
Während der ersten 3-4 Abbrandzyklen - bei
Nennwärmeleistung - kann es zu Geruchsentwicklung
kommen und der Lack ist noch nicht ausgehärtet.
Richtig Feuer machen
Für den richtigen und sicheren Betrieb der Feuerstätte ist
darauf zu achten, dass der Schornstein den erforderlichen
Förderdruck aufbaut. Dies muss besonders bei jeder
Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der
Übergangszeit (z.B. bei starkem Wind) kontrolliert werden.
Wenn nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne verbrannt
werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht
verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht
auf Glutstücke).
Regler für Verbrennungsluft und Rüttelrost ganz nach vorne
ziehen (Stellung „AUF“ in Fig. 2, siehe auch Fig. 3).
Legen Sie 2 –3 Stück Scheitholz (gesamt ca. 1,3 kg) unten
quer in den Feuerraum, mit ausreichend Abstand zueinander
(mind. 2 cm). Darüber kommen ca. 0,4 kg Weichholzspäne
(siehe Fig. 3). Darauf legen Sie in die Mitte eine Anzündhilfe
und zünden diese an.

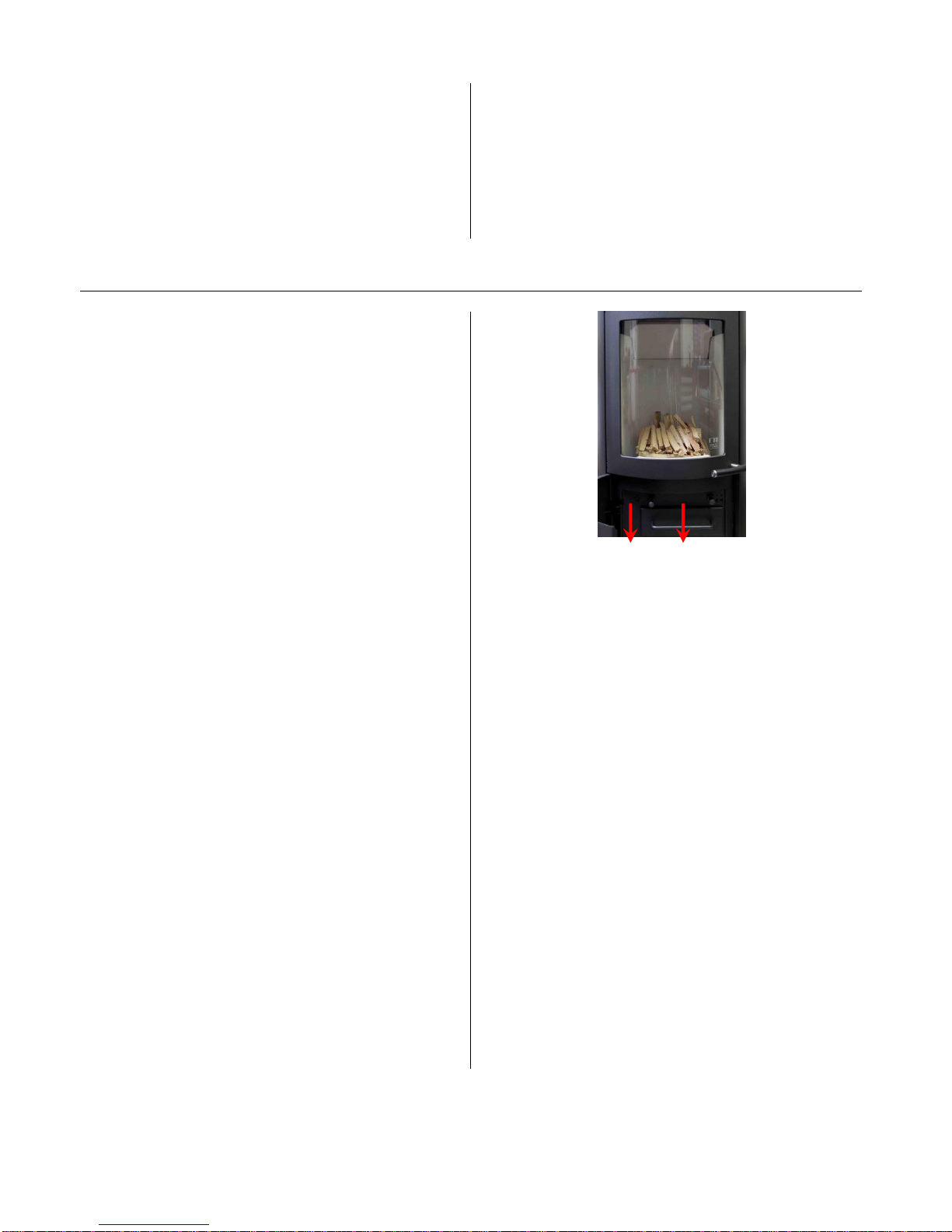

Fig. 3: Vor dem Anzünden
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der
Luftschieberstellung abbrennen lassen.
Wenn nur noch Grundglut vorhanden ist (keine Flammen
mehr), dann können Sie, falls gewünscht, wieder eine
Auflage Scheitholz (ca. 1,7 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor:
Luftregler auf „AUF“ stellen, Ofentüre vorsichtig öffnen, Holz
nachlegen, Türe schließen.
Sobald nach einigen Minuten die Holzscheite rundherum gut
brennen (helle, hohe Flammen), können Sie nun mit dem
Luftschieber die Heizleistung regulieren (Regler auf
Maximalstellung „AUF“ = maximale Heizleistung), die
Flammen sollten aber immer gelb und nie blau bzw. mit
schwarzen Flammenspitzen brennen (sonst wieder mehr Luft
zuführen) –siehe Fig. 4. Während des Abbrands die
Luftzufuhr nicht gänzlich schließen. (Verpuffungsgefahr!)
Die Feuerraumtüre darf nur zur Brennstoffaufgabe oder zum
Entaschen geöffnet werden und ist danach wieder zu
schließen.
Symbolabbildungen

deutrsch 3Uno Xtra
Fig. 4: Luftschieber regulieren
Der Rüttelrost muss während des Heizvorgangs nicht betätigt
werden. Er wird lediglich zum Befördern von Asche in die
Aschenlade benötigt –wenn der Ofen nicht brennt.
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außentemperaturen,
kann es bei plötzlichem Temperaturanstieg zu Störungen des
Schornsteinzuges kommen, so dass die Heizgase nicht
vollständig abgezogen werden. Die Feuerstätte ist dann mit
geringeren Brennstoffmengen zu befüllen und bei weiter
geöffnetem Primärluftschiebers/-reglers so zu betrieben,
dass der vorhandene Brennstoff schneller (mit
Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann es
aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Verschließen Sie sofort alle
Luftöffnungen am Kamin und informieren Sie die Feuerwehr.
Nach dem Ausbrennen des Schornsteins diesen vom
Fachmann auf Risse bzw. Dichtheit überprüfen lassen.

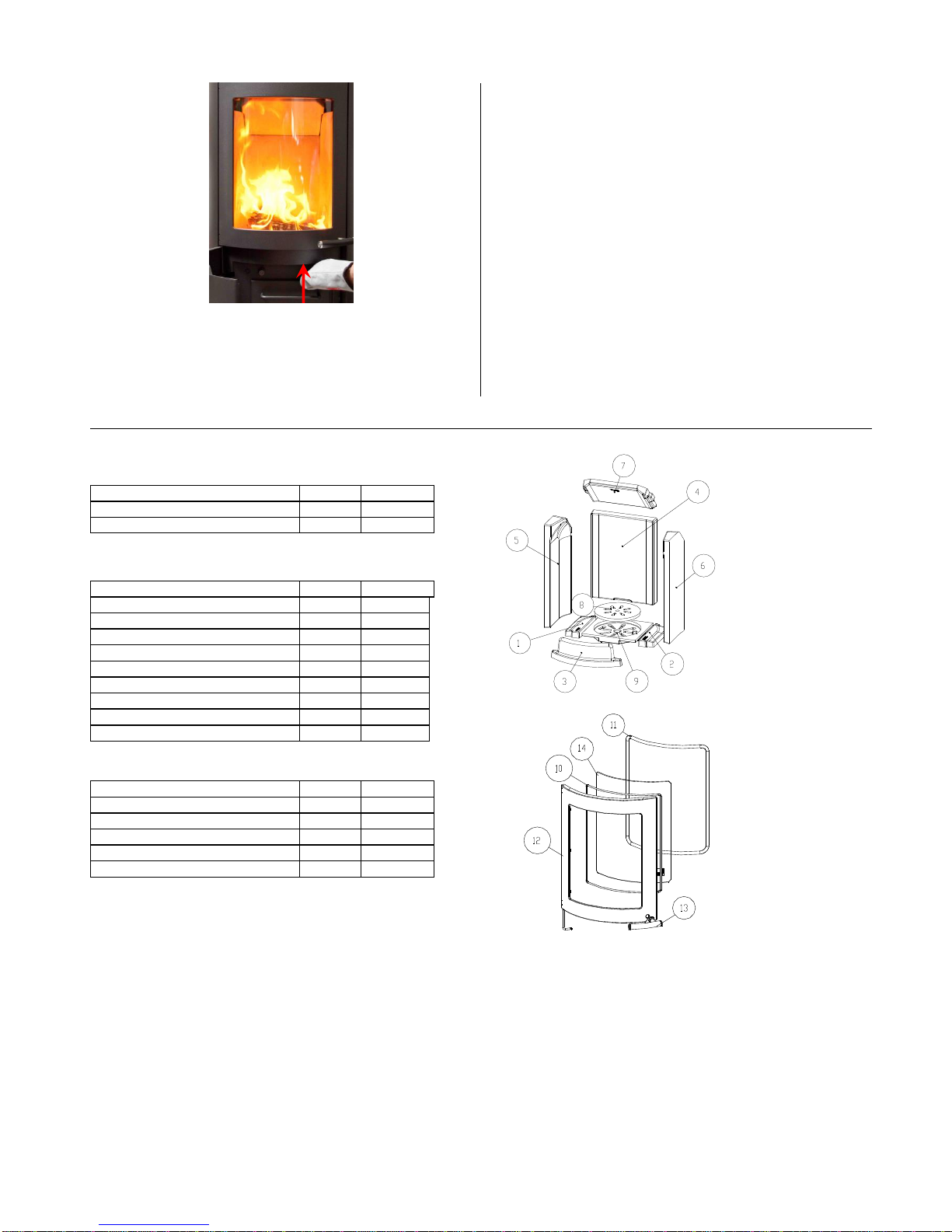

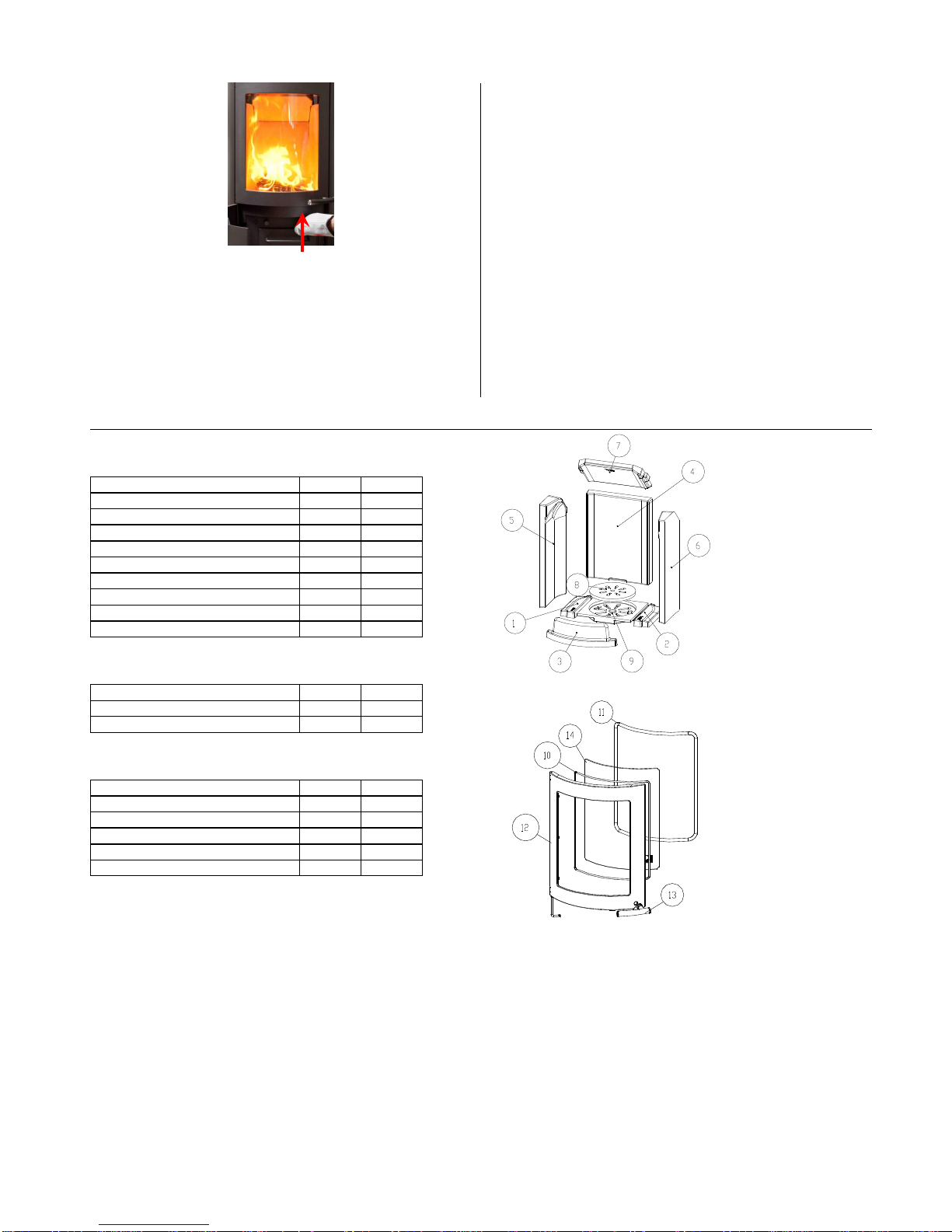

4.DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Keramott
Bezeichnung
Nr.-Skizze
Artikelnr.
Keramott Boden links
1
717911
Keramott Boden rechts
2
717912
Keramott Holzfänger
3
717917
Keramott Rückwand
4
717913
Keramott Seite links
5
717914
Keramott Seite rechts
6
717915
Keramott Umlenkplatte
7
717916
Rüttelrost
8
717991
Bodenrost
9
712064
Dichtungen
Bezeichnung
Nr.-Skizze
Artikelnr.
Runddichtung Ø6,L=1700 mm
10
710696
Runddichtung Ø14,L=1900 mm
11
714223
Sonstiges
Bezeichnung
Nr.-Skizze
Artikelnr.
Tür komplett
12
717901
Türgriff komplett
13
717900
Türglas
14
717862
Glasreiniger 0,5l
--
640070
Ofenlack
--
650002
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl oder Pflegemittel.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit
einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger. Nur intakte Dichtungen
gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Nummerierung Keramott = Einbaureihenfolge!

Uno Xtra 4deutsch
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich –evtl. auch öfter, z.B. nach der Reinigung des Schornsteines
–nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig durch den
Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft.
Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
5. AUSSTATTUNGSMERKMALE UNO XTRA
Xtra Wärmespeichertechnologie
Das Modell Uno Xtra ist mit der einzigartigen Xtra Wärmespeichertechnologie ausgerüstet. Diese basiert auf dem patentierten
Heat Memory System, aber auch auf der speziellen Rauchgasführung und der regelbaren bzw. sogar absperrbaren
Konvektionsluft. Somit wird ein schnelles Heizsystem mit außergewöhnlicher Wärmespeicherung kombiniert.

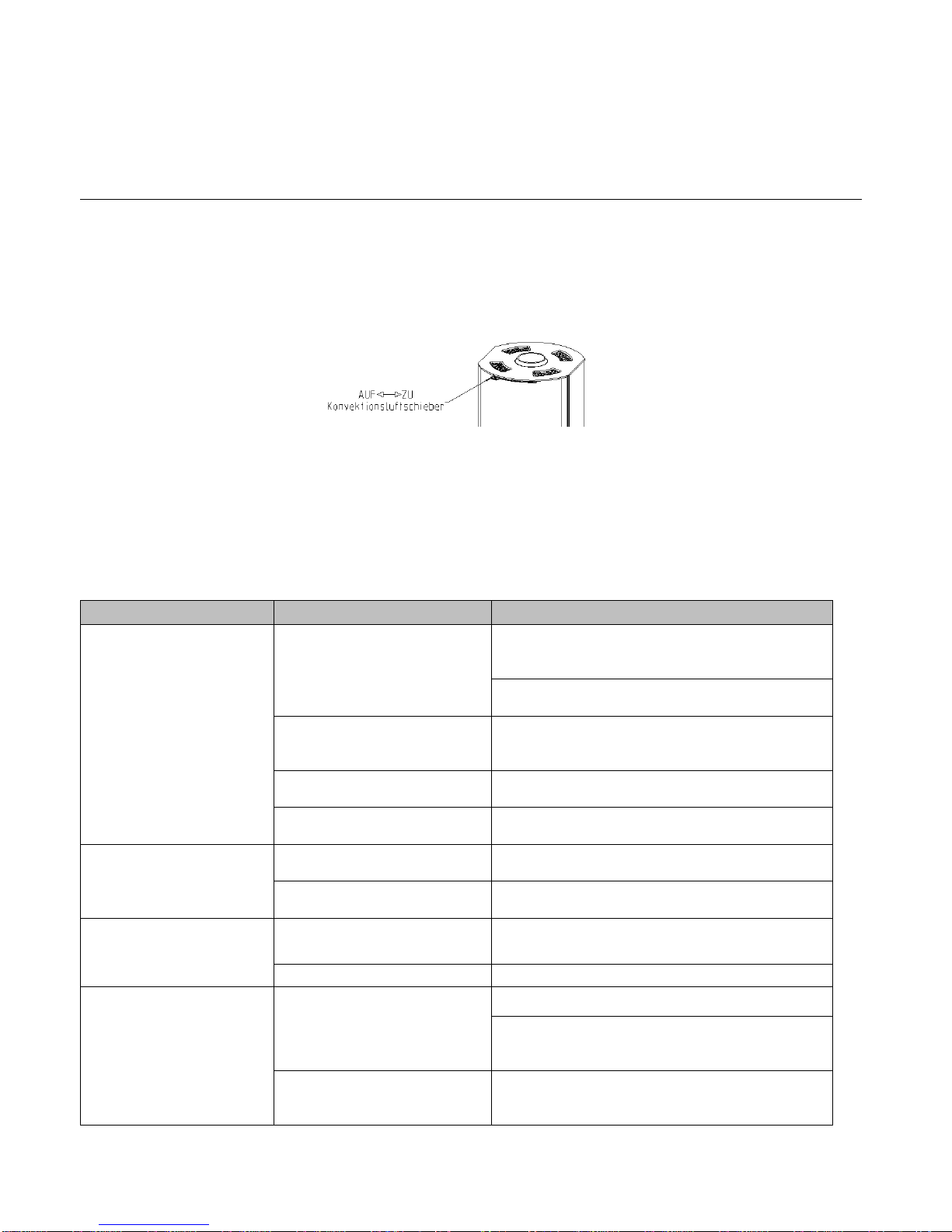

Die Konvektionsluft können Sie nach Bedarf mit dem dazugehörigen Regler (siehe Abbildung) steuern. Je mehr die
Konvektionsluftöffnungen im Deckel offen sind, desto schnellere, aber kürzer anhaltende Wärme erreichen Sie. Dagegen führt
ein geschlossener Deckel zu langsamerer Erwärmung und längerer Wärmeabgabe.
Unser Tipp: Während das Feuer brennt die Konvektionsluft offen lassen und danach schließen, um eine lange, gleichmäßige
Wärmeabgabe zu erreichen.
Raumluftunabhängiger Betrieb
Das Modell Uno Xtra ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik allgemein
bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt der
Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben
werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland.
Problem
Grund
Lösung
Glasscheibe verrußt zu schnell
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch) muss
jede Glasscheibe mit Austroflamm Glasreiniger gereinigt
werden
schlechter Kaminzug
Klärung mit Schornsteinfeger (ev. Schornstein
verlängern/Zugmessung)
falsche Bedienung des Luftreglers
Unbedingt gemäß Bedienungsanleitung den Luftregler
bedienen (wenn Sekundärluft geschlossen ist, verrußt
die Glasscheibe sehr schnell)
zu große Holzscheite
Menge lt. Bedienungsanleitung einhalten
Betriebstemperatur wurde nicht
erreicht
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte)
verwenden, Luftregulierung beachten
Ofen zieht nicht ordentlich
Kaminzug unzureichend
Klärung mit Schornsteinfeger (ev. Schornstein
erhöhen/Zugmessung
Ofen ist innerlich verrußt
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte)
verwenden, Luftregulierung beachten
Ofen riecht stark und raucht
außen
Einbrennphase des Lacks
In den ersten Heizzyklen riecht der Lack!
Ofen ist verstaubt/verschmutzt
Reinigen vor der Saison!
Verbindungsstellen überprüfen und ggf. neu abdichten
Rauchgasaustritt beim
Nachlegen und während der
Heizphase
Zu geringer Schornsteinzug,
Rauchrohranschluss undicht
Schornsteinzug überprüfen, Bedienung überprüfen –
Bedienvideo zu finden unter:
http://www.austroflamm.com/de/Video/index.html
Tür geöffnet, bevor auf Grundglut
abgebrannt
Erst nachlegen, wenn nur noch Grundglut vorhanden
(keine sichtbaren Flammen mehr)

english 5Uno Xtra
1.TECHNICAL DATA
As a stove of construction type 1, it is possible to connect it
to the chimney together with an exisiting other stove or
another hearth for solid fuels, as long as the chimney
dimensioning complies with DIN 4705, Part 3.
TECHNICAL DATA
Height
1220 mm
Width
588 mm
Depth
454 mm
Weight
278 kg
Weight with soap stone
338 kg
Flue pipe outlet diameter
150 mm
Nominal thermal output (EN 13240)
7 kW
Maximum thermal capacity
9 kW
Smallest heating capacity
3,5 kW
Room heating capacity (depending on
building insulation)
82 –210
m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the
calculation of the chimney measurements in
accordance with DIN 4705, Part 2
Fluegas mass flow
closed
6,5 g/s
Fluegas temperature
closed
300 °C
Minimum feed pressure
Nominal thermal output
closed
12 Pa
at 0.8 times
n. ther. outp.
10 Pa
2.IMPORTANT INFORMATION
The installation and operation information given here is of
general nature. National and European standards, local and
building regulations as well as fire prevention laws must be
observed during the operation of the stove.
General safety instructions for the
operation of your stove
Thoroughly read the entire manual before starting up
your stove and observe the caution notices.
Your heating unit must not be moved without approved
means of transport with sufficient load-bearing capacity.
Your heating unit is not suitable to be used as a stand or
as a ladder.
Please keep in mind that your
stove’s surface heats up considerably
during operation. We therefore
recommend wearing a safety mitten
when operating your stove.
Attention –stove varnish is no rust prevention!
Make your children aware of this particular danger and
keep them at a distance from the heating unit whenever it is
in operation.
Only burn approved fuels and materials listed in the
chapter “Clean Burning”.
The burning or placing of flammable or explosive
materials, like empty spray cans, etc. into the firebox as well
as the storage of such materials in the immediate vicinity of
your heating unit is strictly forbidden due the danger of
explosion.
Do not wear loose or flammable clothing when adding
fuel to the fire.
Placing non-heat-resistant objects on the heating unit
or in the vicinity of the heating unit is forbidden.
Do not lay laundry onto the stove for drying. Laundry
hung up to dry must be kept at a safe distance from the stove
because of the danger of fire.
The woodstove Uno Xtra is not suitable for long term
heating.
During the operation of your heating unit it is forbidden
to use flammable or explosive materials in the same or an
adjacent room to the one in which your heating unit is
located.
Setting up your stove
Required safety distances (Minimum
distances –see name plate - in Fig. 2)
a > 800 mm
b > 130 mm
c > 150 mm
(a –toward the front in the radiated area)
(b –to the side)
(c –to the back)
Make sure that the room in which the stove is set up has at
least one door or window into the outside or is directly
adjacent to such a room. Other fireplaces and extractor
hoods must not be operated in the same room as the stove.
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the entire unit,
before the heating unit is installed.
Subject to technical and optical modifications. Formatting and printing errors excepted.

Uno Xtra 6english
Combustion air
Being the user of the stove you must take care of a sufficient
combustion air supply. Sealed-up windows and doors may
not allow a sufficient combustion air supply or disturb the
draught behaviour of your stove. Please ensure the
additional supply of fresh combustion air if necessary. For
details please consult your specialist retailer. Make sure that
the combustion air intakes are not blocked!
Stove pipe connection
For your own safety stringent laws apply for connecting the
stove pipes to the chimney. Your professional dealer or
distributor knows these laws. Please have your certified
retailer carry out the connection of your stove.
3.CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood preferred), wood
briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 1,7 kg wood or
briquettes. Larger amounts of fuel can lead to overheating
and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture < 15%) and
untreated and the right amount of wood must be burned in
order to ensure a clean fire that releases only small amounts
of emissions.
Startup procedures
During the first 3-4 operations - at nominal heat output - there
may be some odour development and the varnish has not yet
hardened.
Making a fire
For the correct and safe operation of your stove please pay
attention of the chimney developing the necessary feed
pressure. This must especially be considered before the
initial operation (or e.g. after the summer heating break) and
during the mid-season heating periods (e.g. at strong wind,
etc.).
If there is not enough feed pressure, please light only some
paper or small kindling first, in order to “warm up” the stove
and the chimney.
The air inlet must not be covered or closed.
Clean grate, empty ash drawer if necessary (watch out for
ambers!)!
Fully pull out both levers for the combustion air and the grate
(position “AUF” fig. 2, also fig. 3).
Place 2-3 logs (approx. 1,3 kg in total) crossways in the
combustion chamber with sufficient distance from each other
(min. 2 cm), on top of that place some softwood chippings
and some ignition aid and light.
Close the door!
.
Fig. 3: before lighting
We recommend to let the first load burn down without
changing the air lever position.
As soon as no visible flames are left (only embers in the
combustion chamber), you can put another load of logs
(approx. 1,7 kg) in the combustion chamber if desired.
When reloading the stove please repeat the procedure as
mentioned under “first lighting”: air lever position on “AUF” (=
open), open door carefully, place logs, close door.
After a few minutes, when the logs burn well on all sides
(bright, high flames), you can adjust the heat output with the
air lever (lever on max. position “AUF” = maximum heat
output), the flames should be yellow and never look blueish
or have black tips (otherwise add more air) –see fig. 4.
Never close air supply completely during operation. (danger
of flash-fire!)
The stove door may be opened only for refuelling or
disposing of ashes and is to be closed again afterwards
symbol figures

english 7Uno Xtra
Fig. 4: adjust air lever
The grate does not have to be operated during operation. It is
only used for moving ashes from the combustion chamber to
the ash box, when stove is not in operation.
Heating in-between seasons
If you heat the stove in between seasons, when the outside
temperatures are higher, the flue gases may not be able to
escape completely and this may lead to disturbances in the
chimney draught, especially if the temperatures are rising
suddenly. The stove has to be charged with less wood then
and the primary air has to be increased so that the wood can
burn down faster (with visible flames) and thus the chimney
draught can stabilize.
Chimney fire
A chimney fire may occur, due to sooting and deposits in the
chimney, if impropes or humid fuel is used. In case of a
chimney fire close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have an expert
inspect your chimney for cracks and air-tightness after the
burning out of the chimney.
4.THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description
Nr.drawing
Part number
Gasket round Ø6, L=1700 mm
10
710696
Gasket round Ø14, L=1900 mm
11
714223
Keramott
Description
Nr.drawing
Part number
Bottom left, Keramott
1
717911
Bottom right, Keramott
2
717912
Wood retainer, Keramott
3
717917
Rear, Keramott
4
717913
Side component left, Keramott
5
717914
Side component right, Keramott
6
717915
Baffle plate rear, Keramott
7
717916
Riddling grate
8
717991
Grate
9
712064
Other parts
Description
Nr.drawing
Part number
UnoXtra door
12
717901
Door handle
13
717900
UnoXtra door glass
14
717862
Glass cleaner ½ litre
--
640070
Stove lacquer
--
650002
Accessories
You can obtain floor plates of glass or steel or care products from your certified dealer.
IMPORTANT: Have defective parts replaced by your certified dealer. This will guarantee that your stove functions properly
and safely.
The fireplae must not be attered.
Maintenance
To clean the glass, please use a specialised product such as Thermohit glass cleaner. Lacquered surfaces are to be cleaned
only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel surfaces. Only gaskets in
good order ensure the proper function of your stove!
Keramott numbering = installation instructions!

Uno Xtra 8english
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –if necessary more often,
e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by the chimneysweeper. Your
chimneysweeper will inform you of the necessary inspection intervals. An expert should inspect the stove annually.
5.SPECIAL FEATURES UNO Xtra
Xtra heat storing technology
The model Uno Xtra has been equipped with the unique Xtra heat storing technology. This technology is based on the
patented Heat Memory System, but also on the special flue gas guidance and the convection air which can be regulated or
shut off completely. Consequently a fast heating system is being combined with an extraordinarily efficient heat storing.
The convection air can be regulated according to demand with the attached lever (see picture). The more the convection air
outlets of the top plate are open, the faster heat but less heat storing can be reached. A closed top plate will however lead to
slow heat and longer heat storing.
Our hint: while the fire still burns let the convection air outlets open; close them after the fire has burnt down in order to reach a
steady heat emission.
Operation with external air supply
The German institute for constructional engineering (DIBT) has given the Uno Xtra the general technical approval for operation
with exteranl air supply. If the combustion air is being supplied directly to the furnace by an air-tight pipe including closing
mechanism from the outside, then the stove may be used in residential property with mechanical ventilation.
If the stove in being used like that, a multiple stove installation on the same chimney is forbidden.
This stove has been approved by the German DIBT.
problem
possible reason
solution
door glass gets sooty too fast
generally: door glasses must be cleaned with
Austroflamm glass cleaner from time to time (depending
on the frequency of use)
bad chimney draught
contact your chimney sweep (elongate chimney/draught
metering)
incorrect use of the combustion air
supply lever
please operate air lever according to user's instructions
(if secondary air is closed, the door glass soots rather
fast)
wood logs are too large
keep to the max. fuel quantity according to user's
instruction
operating temperature was not
reached
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove does not get enough
combustion air
chimney draught not sufficient
contact your chimney sweep (elongate chimney/draught
metering)
stove is sooted inside
more fuel, use dry wood (< 15 % residual moisture),
attend air regulation
stove smells strongly and there
is smoke on the outside
surface
baking phase of the varnish
there may be some odour development during the first
operations
stove is dusty/dirty
cleaning before the heating season starts!
inspect joints and seal up again if necessary
exhaust gas emission while
putting more wood on the fire
and during operation
chimney draught no sufficient, flue
pipe connection leaky
check chimney draught, examine operating - for info
video follow:
http://www.austroflamm.com/de/Video/index.html
the stove door was opened before
the wood has burnt down to
embers
put more fuel wood into the combustion chamber only if
there are only embers left (no more visible flame)

italiano 9Uno Xtra
1.DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è
adatta per essere collegata ad una canna fumaria già
utilizzata per altre stufe o fonti di calore che impiegano
combustibili solidi, se le dimensioni della canna fumaria lo
consentono (norma DIN 4705, Parte 3).
DATI TECNICI
Altezza
1220 mm
Larghezza
588 mm
Profondità
454 mm
Peso
278 kg
Peso con rivestimento pietra ollare
338 kg
Diametro uscita fumi
150 mm
Rendimento nominale (secondo DIN
18891)
7 kW
Rendimento massimo
9 kW
Rendimento minimo
3,5 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento )
82 –210
m³
Valori delle emissioni per allacciamento multiplo alla
canna fumaria (secondo norma DIN 4705, Parte 3) e
per il calcolo delle dimensioni della canna fumaria
(secondo DIN 4705, Parte 2)
Flusso fumi
chiuso
6,5 g/s
Temperatura fumi
chiuso
300 °C
Depressione minima con
rendimento nominale
(r.nom.)
chiuso
12 Pa
Con potenza calorifica
nominale di 0,8 volte
con r.nom. di
0,8 volte
10 Pa
2.INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali. Devone
essere rispettate sia le norme nazionale e europee, le
disposizioni locali e le leggi sul edilizia ed anche le
disposizioni dei vigili del fuoco.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
Prima di mettere in funzione la stufa vi raccomandiamo
di leggere attentamente l'intero manuale che vi fornisce
importanti informazioni e avvertimenti.
Per il trasporto della stufa utilizzate mezzi idonei, la cui
portata sia sufficiente a sostenerne il peso.
Non utilizzate la stufa come se fosse una scala o
un'impalcatura per salirvi sopra.
Attenzione ! Durante il
funzionamento, la superficie
dell’apparecchio si riscalda. In caso di
contatto consigliamo l'utilizzo di un
apposito guanto durante il
funzionamento
Attenzione –questa vernice non è antiruggine.
Istruite i vostri bambini su questi inconvenienti e teneteli
lontani dalla stufa quando è accesa.
Utilizzate solo i combustibili indicati nel capitolo
„Combustibili adatti“.
Nella camera di combustione non devono essere infilate
e bruciate sostanze facilmente infiammabili od esplosive,
come bombolette spray vuote e simili. E’ severamente vietato
lasciare tali oggetti nelle immediate vicinanze della stufa
(pericolo di esplosione).
Mentre si ricarica legna nella stufa accesa è sconsigliato
portare capi di abbigliamento che possano prendere fuoco
facilmente.
Non appoggiate oggetti non resistenti al calore sulla
stufa o nelle sue immediate vicinanze.
Non mettete ad asciugare biancheria sopra la stufa.
Stendibiancheria o simili devono essere collocati ad una
distanza adeguata dalla stufa (pericolo di incendio).
La stufa non e una stufa da tenere in funzione
ininterrotamente.
Quando la stufa è in funzione è sconsigliato l’ utilizzo di
sostanze facilmente infiammabili o esplosive nella stessa
stanza o in stanze adiacenti.
Installazione della stufa
Distanze di sicurezza (distanze minime) Fig. 2
a > 800 mm
b > 130 mm
c > 150 mm
(a –anteriormente nell’area di irradiazione)
(b –lateralmente)
(c –posteriormente)
Il luogo in cui installate la stufa deve disporre di almeno una
porta / finestra che dia all’esterno oppure deve essere
collegato direttamente ad un ambiente con accesso
all’esterno. Non devono essere messi in funzione nella
stessa stanza, altre stufe, caminetti o estrattori fumi.
Portata del pavimento
Prima di installare la stufa, accertatevi che la struttura
sottostante al punto in cui volete sistemarla sia in grado di
sopportarne il peso.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa. .

Uno Xtra 10 italiano
Fornimento d'arai fresca
Il gestore del focolare deve garantire la fornitura di un
sufficiente volume d'aria fresca. In ambienti con porte e
finestre chiuse ermeticamente la fornitura d'aria fresca non
sempre e'garantita. Questo puo influenzare il tiraggio del
focolare. Eventualmente deve essere previsto un aflusso
d'aria supplementare. Rivolgetevi al vostro rivenditore per
ulteriori informazioni. Assicurarsi che le prese d’aria
comburenti non siano ostruite!
Collegamento del tubo di uscita fumi
Per garantire la vostra sicurezza, il collegamento dei tubi di
uscita fumi alla canna fumaria è regolato da apposite norme.
Per l’installazione e il collegamento rivolgetevi quindi al
vostro rivenditore, che è a conoscenza di tali disposizioni.
3.PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN
Combustibili adatti
Legna naturale e non trattata, secca e sufficiente-mente
depositata (preferibilmente legno resistente/
duro), tronchetti di legno pressato.
Quantità massime di combustibili
La massima quantità di combustibile consigliata: 1,7 kg di
legna o bricchetto per volta. Non introducete quantità
eccessive di combustibile per evitare un surriscaldamento ed
un conseguente danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un minimo di
emissioni la legna deve essere secca (< 15 % di umidità
relativa) e non trattata e non si devono superare le quantità
di combustibile consigliate.
Prime accensioni
Durante le prime 3-4 accensioni –a regime normale –la
vernice, biscottandosi, può liberare odore.
Per una corretta accensione
Per un utilizzo corretto e sicuro della vostra stufa-caminetto
occorre prestare attenzione che all’interno della canna
fumaria si sviluppi un tiraggio adatto. Soprattutto durante
ogni prima accensione (per esempio dopo il periodo estivo) e
durante le stagioni transitorie di primavera e autunno (per
esempio sotto condizioni di forte vento) questo controllo è
molto importante. Se il tiraggio è insufficiente, potete usare
carta o trucioli di legno dolce per portare a temperatura la
stufa o il caminetto.
La presa d’aria non deve mai essere tappata o chiusa.
Durante le operazione di pulizia griglia o svuotamento
ceneri, da eseguire all’occorrenza, prestare attenzione alle
braci!
Tirate in avanti la regolazione dell'aria comburente e l' asta
scuoti cenere ( Posizione " aperto" come da fig.2, vedi anche
fig. 3).
Sistemate in diagonale 2 -3 ceppi di legna (peso totale ca.
1,3 kg) sul fondo della camera di combustione, ad una
distanza sufficiente l'uno dall'altro (minimo 2 cm). Distribuite
sopra di essi ca. 0,4 kg di trucioli di legno dolce(vedi fig. 3)
infine posizionate l'accendi fuoco e accendete.
Fig. 3: Prima dell'accensione
Chiudete la porta!
Lasciate ardere la prima carica di legna senza modificare la
posizione della regolazione dell'aria.
Potete procedere alla successiva carica di legna (ca. 1,7 kg)
quando all'interno della camera di combustione sono rimaste
solo le brace (e si vedono più le fiamme).
Quest’operazione va ripetuta per ogni carica successiva:
aprite la levetta della regolazione dell'aria spostandola in
posizione "AUF/aperto", poi aprite l'anta, aggiungete la legna
e richiudete infine l'anta..
Quando i ceppi avranno iniziato ad ardere bene (fiamma è
chiara e alta), potete regolare il rendimento della stufa con la
levetta della regolazione dell'aria ( la levetta in posizione
massima "AUF" corrisponde alla rendimento massimo).
Qualora la fiamma sia blu anziché gialla oppure nera in punta
aprite la levetta della regolazione d'aria per aumentare
l'alimentazione d'aria - vedi fig.4. Non chiudete
completamente la regolazione d'aria durante il
funzionamento. (pericolo d’incendio!)
Si consiglia di aprire l’antina solo per il ricaricamento di legna
o la sistemazione delle braci e di richiuderla poi
immediatamente.
Spiegazione dei simboli

italiano 11 Uno Xtra
Fig. 4: Regolazione della levetta dell'aria
Non usate l'asta scuoti cenere durante il funzionamento' asta
scuoti cenere ha lo scopo di facilitare il deposito della cenere
all'interno del cassetto cenere. Questa procedura va eseguita
solo a caminetto spento.
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni, quando le
temperature sono più elevate, possono sussistere condizioni
di tiraggio sfavorevolli in modo tale da non evacuare il fumo
interamente, specialmente se le temperature si alzano in
modo repentino. Consigliamo quindi di caricare meno legna e
di tenere la presa d'aria aperta del tutto per permettere una
combustione più rapida, con una fiamma più alta. In tal modo
il tiraggio della canna fumaria si stabilisce.
Autocombustione della canna fumaria
Fuliggine e depositi causati da legna inadeguata o troppo
umida possono provocare l'autocombustione della canna
fumaria. Chiudete immediatamente tutte le prese d'aria
presenti su stufa e camino e chiamate i vigili del fuoco. Fate
poi ispezionare la vostra canna fumaria da personale
specializzato che ne verifichi le crepe e la tenuta.
4.PROSPETTO DEI RICAMBI PRINCIPALI
Guarnizioni
Denominazione
N. su dis.
N. art.
Guarnizione tonda d=6, L=1700 mm
10
710696
Guarnizione tonda d=14, L =1900 mm
11
714223
Keramott
Denominazione
N. su dis.
N. art.
Keramott di basa sinistra
1
717911
Keramott di basa destra
2
717912
Keramott fermalegna
3
717917
Keramott posteriore
4
717913
Keramott lateral sinistra
5
717914
Keramott lateral destra
6
717915
Keramott tagliafiamme
7
717916
Griglia di fondo
8
717991
Griglia
9
712064
Altre parti
Denominazione
N. su dis.
N. art.
Porta
12
717901
Maniglie
13
717900
Uno Xtra vetroceramico antina
14
717862
Detergente vetroceramico 0,5 l
--
640070
Vernice
--
650002
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio e prodotti per la cura e pulizia.
IMPORTANTE:per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di Kaminofen, in
questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro.
Il focolalere non deve essere modificato.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di stufe (ad es.
Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in
acciaio inox vanno trattate con gli appositi detergenti. Il buon funzionamento della vostra stufa dipende dal buono stato delle
guarnizioni.
Numerazione dei refrattari = ordine da seguire per il
montaggio!

Uno Xtra 12 italiano
Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se necessario, per esempio in
seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio
spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale
specializzato dovrebbe ispezionare la stufa annualmente.
5.SPECIALI CARATTERISTICHE UNO Xtra
Tecnologia di accumulo calore Xtra
Il modello Uno Xtra è stato dotato del rivoluzionario sistema ad accumulo di calore Xtra. Questa tecnologia è un'evoluzione
del consolidato e brevettato Heat Memory System, combinata alla regolazione di evacuazione dei fumi e aria convettiva la
quale può essere regolata fino a totale chiusura. Il risultato è una combinazione perfetta fra rapida diffusione del calore ed una
straordinaria capacità di accumulo e di mantenimento.
L'aria convettiva può essere regolata manualmente attraverso un apposito leverismo (vedi disegno). Più gli spazi convettivi sul
piano superiore sono aperti, più è rapida la diffusione del calore, mentre diminuisce la capacità di accumulo. A piano superiore
chiuso, invece, si beneficia di un elevato mantenimento del calore.
Consiglio: mantenete gli spazi convettivi aperti mentre il fuoco arde; richiudeteli quando la fiamma lascia il posto alle braci per
ottenere un'emissione di calore costante ed equilibrata.
Funzionamento con presa d'aria esterna
La stufa caminetto Uno Xtra con funzionamento a presa d'aria esterna è testata e approvato dall'istituto tecnico per l'edilizia in
Germania. E' possibile installare la stufa caminetto in ambienti nei quali viene utilizzato un sistema di aereazione meccanico
se l'alimentazione con aria comburente avviene dall'esterno tramite un condotto ermetico dotato di valvola registro aria.
In caso di funzionamento con presa d'aria esterna non è consentito l'allacciamento multiplo ad una singola canna fumaria.
L'omologazione DIBT per la Germania è stata effettuata.
problema
possibile causa
soluzione
il vetro si annerisce troppo
velocemente
in generale: i vetri antina devono essere puliti saltuariamente
con un prodotto specifico (secondo la frequenza di utilizzo)
cattivo tiraggio
contattate lo spazzacamino di fiducia (allungare il tratto di
evacuazione fumi)
uso improprio della presa d'aria
comburente
la leva della presa d'aria deve essere utilizzata come da
manuale (se la presa d'aria secondaria è chiusa, il vetro si
annerisce più rapidamente)
i ceppi sono troppo grandi
rispettate le quantità di carico combustibile indicate sul
manuale
non è stata raggiunta la
temperatura interna necessaria
aggiungere legna con basso tasso d'umidità (< 15 %),
regolare presa d'aria
la stufa non riceve sufficiente
aria comburente
tiraggio insufficiente
contattate lo spazzacamino di fiducia (allungare il tratto di
evacuazione fumi)
la stufa è sporca internamente
aggiungere legna con basso tasso d'umidità (< 15 %),
regolare presa d'aria
fase di indurimento della vernice
può svilupparsi un forte odore durante le prime accensioni
la stufa libera un forte odore
ed il rivestimento esterno fa
fumo
la stufa è sporca / impolverata
prima della stagione, procedere ad una pulizia generale della
stufa
fuoriuscita di fumo durante
operazione di ricaricamento e
durante il funzionamento
controllate le guarnizioni e risigillate se necessario
tiraggio insufficiente, perdita nel
condotto fumario
controllate il tiraggio, controllate modalità d'uso - per info
video: http: www.youtube.com/watch?v=5Mg5MahGEwA
l'antina è stata aperta prima che la
legna diventasse brace
ricaricare solo quando la legna si è trasformata in brace (e la
fiamma non è più visibile)

français 13 Uno Xtra
1.CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une cheminée déjà
occupée par d’autres poêles ou cuisinières à combustibles
solides, à condition toutefois que les dimensions de la
cheminée selon la norme DIN 4705 Partie 3 l’autorisent..
CARACTÉRISTIQUES TECHNIQUES
Hauteur
1220 mm
Largeur
588 mm
Profondeur
454 mm
Poids
278 kg
Poids avec pierre ollaire
338 kg
Diamètre à la base du carneau
150 mm
Puissance calorifique selon EN 13240
7 kW
Puissance calorifique maximale
9 kW
Puissance calorifique minimale
3,5 kW
Volume chauffé (selon
l’isolation du bâtiment)
82 - 210 m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une cheminée
selon DIN 4705 Partie 3 ou du dimensionnement de
la cheminée selon DIN 4705 Partie 2
Débit de gaz de
combustion
fermé
6,5 g/s
Température des gaz de
combustion
fermé
300 °C
Pression d’extraction
minimale à la puissance
nominale
fermé
12 Pa
à 0,8 fois la
puissance
nominale
10 Pa
2.INFORMATIONS IMPORTANTES
Les information dans ce manuel, sont présentées d’une
façon générale. Les normes nationales et européennes,
les directives de construction régionales ainsi que les
accords concernant la sécurité incendie sont à respecter.
Remarques générales concernant la
sécurité
Lisez attentivement l’ensemble du manuel avant de
mettre le poêle en service et respectez les
avertissements relatifs à la sécurité.
Le transport de l’appareil doit toujours être effectué au
moyen d’un appareillage de capacité suffisante.
Le poêle ne doit pas être utilisé comme marchepied ou
estrade.
Merci de prêter attention à la
surface du poêle qui devient trés
chaude pendant son fonction-
nement. Nous recom-mandons
d’utiliser le gant de protection.
Attention –la peinture n’est pas
une protection anti-rouille.
Expliquez bien le risque de brûlures à vos enfants et
tenez-les éloignés de l’appareil lorsque celui-ci
fonctionne.
Utilisez toujours le combustible autorisé selon le
chapitre « Combustion non polluante ».
La combustion ou l’introduction de matières très
inflammables ou explosives dans le foyer, par exemple
de bombes aérosols vides, est strictement interdite en
raison du risque d’explosion, de même que la
conservation de tels produits à proximité de l’appareil.
Ne rechargez pas le poêle alors que vous portez des
vêtements amples ou en matières inflammables.
Il est interdit de déposer des objets ne résistant pas à la
chaleur sur l’appareil ou à proximité.
Ne faites pas sécher de linge sur le poêle.
Les étendages et égouttoirs à linge ou autres doivent
être placés suffisamment loin de l’appareil pour éviter
tout risque d’incendie.
Lorsque le poêle est en marche, ne travaillez jamais
avec des matières facilement inflammables ou
combustibles dans le local où il se trouve ni dans une
pièce adjacente.
Le poêle Uno Xtra est un chauffage d'appoint.
Installation du poêle
Distances de sécurité à respecter
(distances minimum –voir également plaque d’identification)
(Fig. 2)
a > 800 mm
b > 130 mm
c > 150 mm
(a : sur l’avant dans la zone de rayonnement)
(b : sur les côtés)
(c : sur l’arrière)
Attention : le local dans lequel vous installez le poêle doit
être pourvu au minimum d’une porte ou d’une fenêtre
donnant à l’extérieur, ou communiquer avec une autre pièce
donnant à l’extérieur.
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra en
supporter le poids.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

Uno Xtra 14 français
Air de combustion
En tant qu’utilisateur, vous devez faire en sorte qu’il y ait
suffisamment d’air de combustion. Si toutes les fenêtres et
portes sont fermées hermétiquement , il se peut que l’entrée
d’air frais ne se fasse plus correctement voire même que le
tirage du poêle en soit affecté. Dans ce cas, une arrivée d’air
frais supplémentaire est nécessaire. Merci de vous adresser
alors à votre revendeur. Assurez-vous que les ouvertures de
combustion ne soient pas obstruées !
Raccordement au conduit de
cheminée
Pour votre sécurité, des consignes strictes doivent être
respectées pour le raccordement des tuyaux au conduit.
Votre installateur professionnel connaît bien ces règles. Il
faut donc impérativement confier à ce professionnel le
raccordement au conduit.
3.POUR BIEN UTILISER VOTRE POÊLE
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de bois.
Quantité maximale de combustible
Au maximum 1,7 kg de bois ou de briquettes. N’utilisez pas
plus de combustible, sous peine de provoquer une
surchauffe qui endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et non traité. Il
doit être utilisé en quantité adéquate pour obtenir une
combustion propre et dégageant peu d’émissions.
Mise en service
Lors des 3-4 premiers feux, en puissance nominale, des
odeurs peuvent se faire sentir, dûes à la peinture pas encore
durcie.
Pour bien faire du feu
Pour un fonctionnement correct et sécurisé de votre appareil
de chauffe, il faut vérifier que le conduit produit suffisamment
de tirage (pression de refoulement). Cela doit tout
particuliérement être contrôlé à chaque début de saison
(aprés l’été) et dans les intersaisons (en cas de vent fort par
exemple). Si le tirage dans le conduit n’est pas assez
important, il suffit de brûler tout d’abord du papier ou du petit
bois pour amener le poêle et le conduit à température.
L’arrivée d’air ne doit pas être obstruée.
Nettoyer la grille et au besoin vider le cendrier (attention aux
braises !)
Tirer la manette de l’arrivée d’air ainsi que la manette de la
grille de décendrage complétement vers l’avant (voir position
« ouvert » sur image 2 et image 3).
Poser 2-3 büches (en tout 1,3 kg) dans le travers du foyer,
avec suffisamment de distance entre elles (au moins 2 cm).
Ensuite ajouter environ 0,4 kg de petit bois (voir image 3).
Puis poser dans le milieu un allume-feu et allumer.
Fig. 3: avant allumage
Fermer la porte !
Le mieux est de laisser cette charge brûler sans modifier la
position de la manette d’arrivée d’air.
Et seulement quand il n’y a plus qu’un tas de braise (plus de
flammes donc), vous pouvez, si vous le souhaitez, remettre
des bûches de bois (env. 1,7 kg).
Au moment de la recharge, procédez de la même façon qu’à
l’allumage : manette d’arrivée d’air sur position « ouvert »,
ouvrir la porte prudemment, poser le bois, fermer la porte.
Dés que les bûches de bois sont bien enflammées –aprés
quelques minutes (flammes claires et hautes), vous pouvez
alors réduire l’arrivée d’air (manette sur position maximale
« ouvert » = puissance de chauffe maximale) mais les
flammes doivent rester bien jaunes et ne jamais devenir
bleues ou présenter des pointes noires (sinon il faut faire
entrer plus d’air) – voir image 4. Lors de la flambée il ne faut
jamais fermer l’arrivée d’air complétement. (risque
d’explosion!)
La porte du foyer ne peut être ouverte que pour recharger du
bois ou enlever la cendre et doit ensuite être refermée.
Représentation des symboles

français 15 Uno Xtra
Fig. 4: régler l’arrivée d’air
La grille de décendrage ne doit pas être activée pendant une
flambée. Elle sert uniquement à faire tomber la cendre dans
le cendrier –quand le poêle est éteint.
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage du
conduit de cheminée soit mauvais à cause de l’élévation
soudaine des températures : les gaz ne sont pas
complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités de bois
moindres et ouvrir le régulateur d’air primaire à fond afin que
le combustible brûle plus vite (formation de flammes), ce qui
stabilisera le tirage du conduit.
Information en cas d’incendie dans le
conduit
En cas d’utilisation d’un mauvais combustible ou d’un
combustible trop humide, il en résulterait des dépôts dans le
conduit qui pourraient alors provoquer un incendie.
Fermez aussitôt toutes les arrivées d’air de la cheminée et
prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages (félures,
détérioration de l’étanchéité.).
4.PRINCIPALES PIÈCES DÉTACHÉES
Joints
Désignation
N° sur schéma
Réf. article
Joint rond d= 6 mm, L= 1700 mm
10
710696
Joint rond d=14mm, L= 1900 mm
11
714223
Céramique réfractaire
Désignation
N° sur schéma
Réf. article
Keramott en bas à gauche
1
717911
Keramott en bas à droit
2
717912
Keramott pare-bûche
3
717917
Keramott au centre
4
717913
Keramott côté gauche
5
717914
Keramott côté droit
6
717915
Keramott déflecteur
7
717916
Grille secoueuse
8
717991
Rouille
9
712064
Autres
Désignation
N° sur schéma
Réf. article
Porte
12
717901
Poignée
13
717900
Vitre du porte
14
717862
Nettoyant pour vitres 0,5 l
--
640070
Vernis pour poêle
--
650002
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal et des produits d’entretien.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le
poêle reste sûr et en bon état de marche.
L'appareil ne doit pas être modifié.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyés
uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies en inox, des produits spéciaux prévus pour
ce revêtement
Numérotation des céramiques réfractaires =
instructions de montage !

Uno Xtra 16 français
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts, être nettoyés au
moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de cheminée. Le conduit doit également être
nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous indiquera dans quelles intervalles un ramonage est nécessaire.
Le poêle doit être vérifier une fois par an par un spécialiste.
5.PARTICULARITES DU UNO XTRA
Technologie d’accumulation de chaleur Xtra
Le modèle Uno Xtra est équipé du système unique en son genre d’accumulation de chaleur Xtra. Celui-ci est fondé sur la
base du système breveté Heat Memory System, mais aussi sur la circulation spéciale des fumées ainsi que que sur l’air de
convection que l’on peut régler voire complétement couper. On combine ainsi un système de chauffe trés rapide avec une
accumulation de chaleur exceptionnelle.
Vous pouvez régler l’arrivée d’air de convection selon vos besoins grâce à la manette prévue à cet effet (voire photo). Plus les
ouvertures laissant passer l’air de convection dans le couvercle sont ouvertes, plus vite vous atteindrez une chaleur agréable
mais qui en contrepartie tiendra moins longtemps. Par contre un couvercle fermé permet de chauffer plus lentement avec une
restitution de la chaleur bien plus longue.
Notre conseil : pendant l’utilisation, laisser l’air de convection ouvert puis fermer pour obtenir une restitution de la chaleur
régulière et longue.
Utilisation indépendante de l’air ambiant
Le modèle Uno Xtra a été certifié par l’Institut Allemand pour les Techniques de Construction en tant que poêle-cheminée
indépendant de l’air ambiant.
Dans le cas où l’air de combustion et ammené directement de l’extérieur vers la chambre de combustion moyennant une prise
d’air extérieur étanche munie d’un système de verouillage, le poêle peut être utilisé dans des pièces équipées de systèmes
mécaniques d’aération ou d’évacuation d’air.
Si le poêle est installé dans ce genre de pièce, une utilisation multiple du conduit de cheminée n’est pas autorisée.
L’homologation au DIBT n’est valable que pour l’Allemagne.
problème
cause
solution
La vitre noircit trop vite
En règle générale, il est nécessaire de nettoyer chaque
vitre de temps en temps (selon utilisation) avec un produit
nettoyage vitre Austroflamm
mauvais tirage
A vérifier avec l'installateur (surélever éventuellement le
conduit / mesurer le tirage)
mauvaise utilisation de la manette
d'arrivée d'air
Vérifier absolument la notice d'utilisation (si l'air secondaire
est fermé, la vitre noircit trés vite)
Bûches de bois trop grosses
Respecter la quantité de bois recommandée
Température de fonctionnement non
atteinte
Utiliser plus de combustible, du bois bien sec (< 15%
d'humidité), ne pas fermer complétement l'arrivée d'air.
Le poêle ne tire pas
correctement
Tirage du conduit insuffisant
Vérifier avec l'installateur (surélever le conduit / mesurer le
tirage)
Le poêle est noir de suie à l'intérieur
Utiliser davantage de combustible, du bois bien sec (< 15%
d'humidité), ne pas fermer complétement l'arrivée d'air.
Le poêle dégage de fortes
odeurs et fume à l’extérieur
Période de cuisson de la peinture
Lors des premiers feux, la peinture dégage une forte odeur
Le poêle est poussiéreux, sale
Nettoyer avant le début de la saison!
Dégagement de fumées lors de
la recharge et de la chauffe
Vérifier les points de raccordements, changer
éventuellement les joints
Tirage insuffisant, raccordement non
étanche
Vérifier le tirage, vérifier le mode d'utilisation - Regarder la
vidéo http://www.austroflamm.com/de/Video/index.html
La porte a été ouverte, avant que tout
le bois soit devenu de la braise
Ne recharger que lorsqu'il ne reste que de la braise (plus de
flammes visibles)

Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren
wir für die einwandfreie Funktion des Korpus 6 Jahre,
aller weiteren Bauteile aus Stahl und Guß 2 Jahre ab
dem Erstverkaufsdatum. Stahl- und Gußteile, die
während der Garantiezeit Material- und / oder
Verarbeitungsmängel aufweisen, werden gegen
Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile (z.
B.: Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und
Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß
dem Benutzerhandbuch betrieben und von einem
Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung bei
einem AUSTROFLAMM-Fachhändler geltend
gemacht.
WICHTIG: Unsere Garantieleistung umfaßt die
kostenlose Lieferung der Neuteile. Arbeits- und
Wegzeiten werden dadurch nicht umfaßt. Eine
ungerechtfertigte Garantieinanspruchnahme wird
dem Betreiber rückbelastet.
Guarantee
We guarantee full functionality of the stove carcass
for 6 years and all stove components made of steel or
cast iron for a full two years from the date of
purchase. Steel and cast-iron components which
show defect in materials or workmanship during the
guarantee period shall be replaced with new
components.
We do not guarantee wearable components (such as
Keramott, gaskets, floor grid), surface coatings,
lacquer, glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM stove was installed by a
certified professional and is operated in
accordance with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and
submittal of the original invoice issued by a
certified AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes free
shipping of new components. Work and travel
times are not included. Unwarranted claims shall be
re-invoiced to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / data d’acquisto / date
d’achat
Modellname / Name of model / modello / nom du produit
U N O X T R A
Serien No. / serial no. / no. di serie / no. de série
(siehe Typenschild / see manufacturer’s plate /
vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
garanzia
Garantiamo piena funzionalità del corpo stufa per una
durata di 6 anni. I componenti in acciaio o ghisa sono
garantiti due anni dalla data di acquisto. Le parti in
acciaio e ghisa che dovessero presentare difetti di
materiale e/o lavorazione durante il periodo di
garanzia verranno sostituite con parti nuove.
Sono escluse dalla garanzia le parti soggette ad
usura (ad es. elementi in keramott, guarnizioni,
griglie della camera di combustione), nonché i
rivestimenti delle superfici, vernici, vetroceramico ed
elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve
essere installata da personale specializzato e
fatta funzionare osservando le istruzioni del
manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la fattura
/ la ricevuta fiscale ad uno dei rivenditori
AUSTROFLAMM.
IMPORTANTE: la nostra Garanzia copre la
fornitura gratuita delle parti nuove e non include
né la durata dell'intervento né la trasferta. I costi
collegati ad una richiesta ingiustificata di prestazione
di garanzia saranno addebitati all'utente.
Garantie
Nous garantissons le fonctionnement irréprochable
du corps de l'appareil de votre poêle
AUSTROFLAMM pendant 6 ans, toutes les autres
pièces en acier et en fonte étant garanties 2 ans. Les
pièces en acier et en fonte présentant un défaut de
matériau et/ou de fabrication pendant la durée de la
garantie seront remplacées par des pièces neuves
Nous déclinons toute garantie pour les pièces d’usure
(par ex. céramique réfractaire, joints, grille de fond),
les joints de surfaces, la peinture, les vitres et les
céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été
installé par un spécialiste et utilisé conformément
au mode d’emploi.
2. La demande de garantie doit être présentée à un
revendeur spécialisé AUSTROFLAMM en même
temps que la carte de garantie complétée et que
la facture.
IMPORTANT : Notre service sous garantie
couvre le remplacement gratuit par des pièces
neuves. Les temps de travail et de déplacement ne
sont pas inclus. En cas de demande abusive
d’application de la garantie, nous présenterons à
l’utilisateur une facture correspondante.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchir
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 10/18
