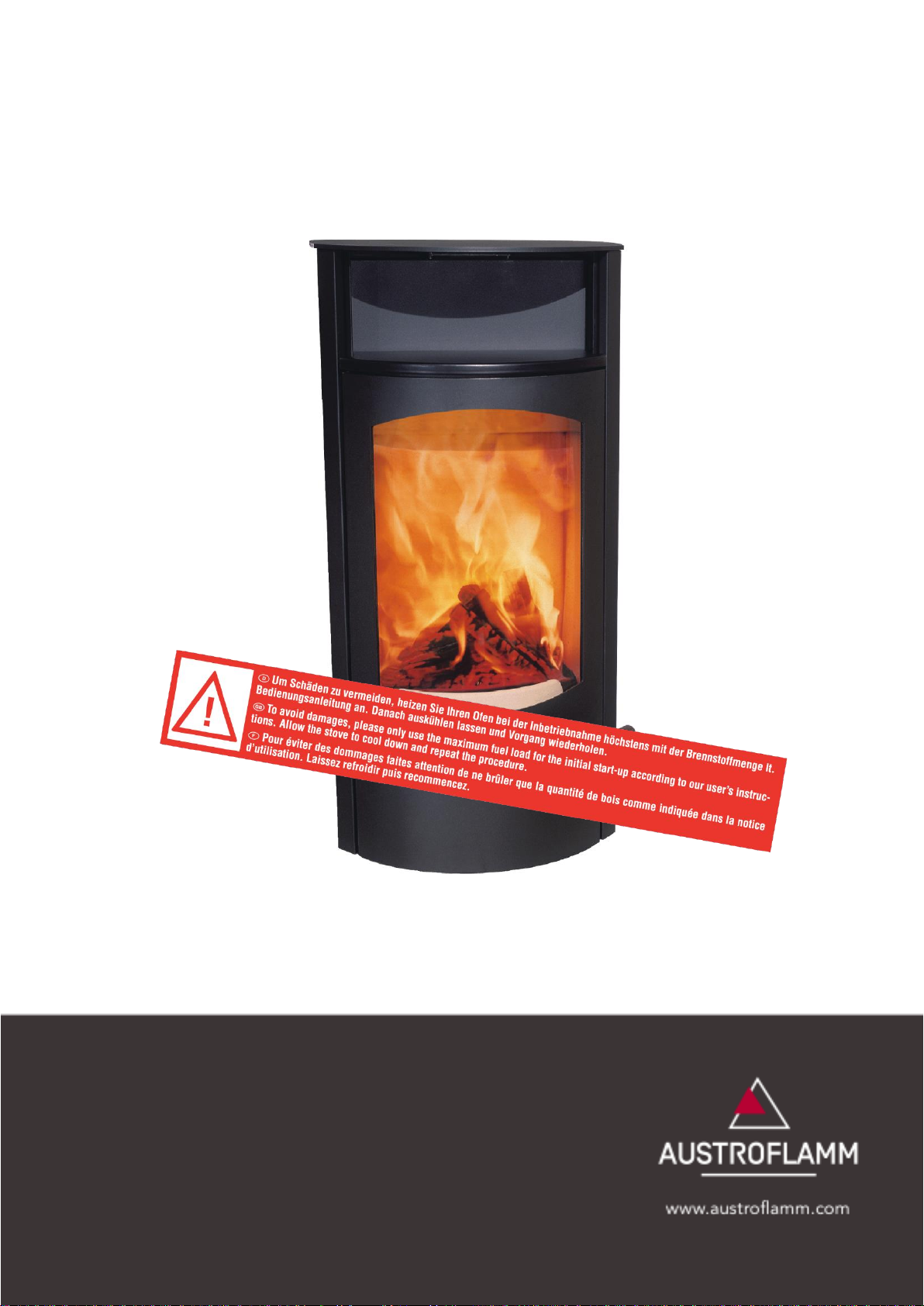

Austro Flamm KOKO 2.0 User manual

Koko 2.0 1deutsch
1
Benutzerhandbuch / user instructions/
istruzioni per l’uso / manuel d’instructions
KOKO 2.0

Koko 2.0 deutsch
2
Fig. 1
deutsch english italiano français
AUF –ZU open –closed aperto –chiuso ouvert - fermé
Sekundärluftschieber secondary air supply Regolazione aria secondaria Coulisseau d’entrée d’air
second.
Primärluftschieber primary air supply Regolazione aria primaria Coulisseau d’entrée d’air
primaire
Fig. 1
Fig. 2

Koko 2.0 deutsch
3
1. TECHNISCHE DATEN ............................................................................................................................................5
2. WICHTIGE INFORMATIONEN ..............................................................................................................................8
3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG...............................................................................................9

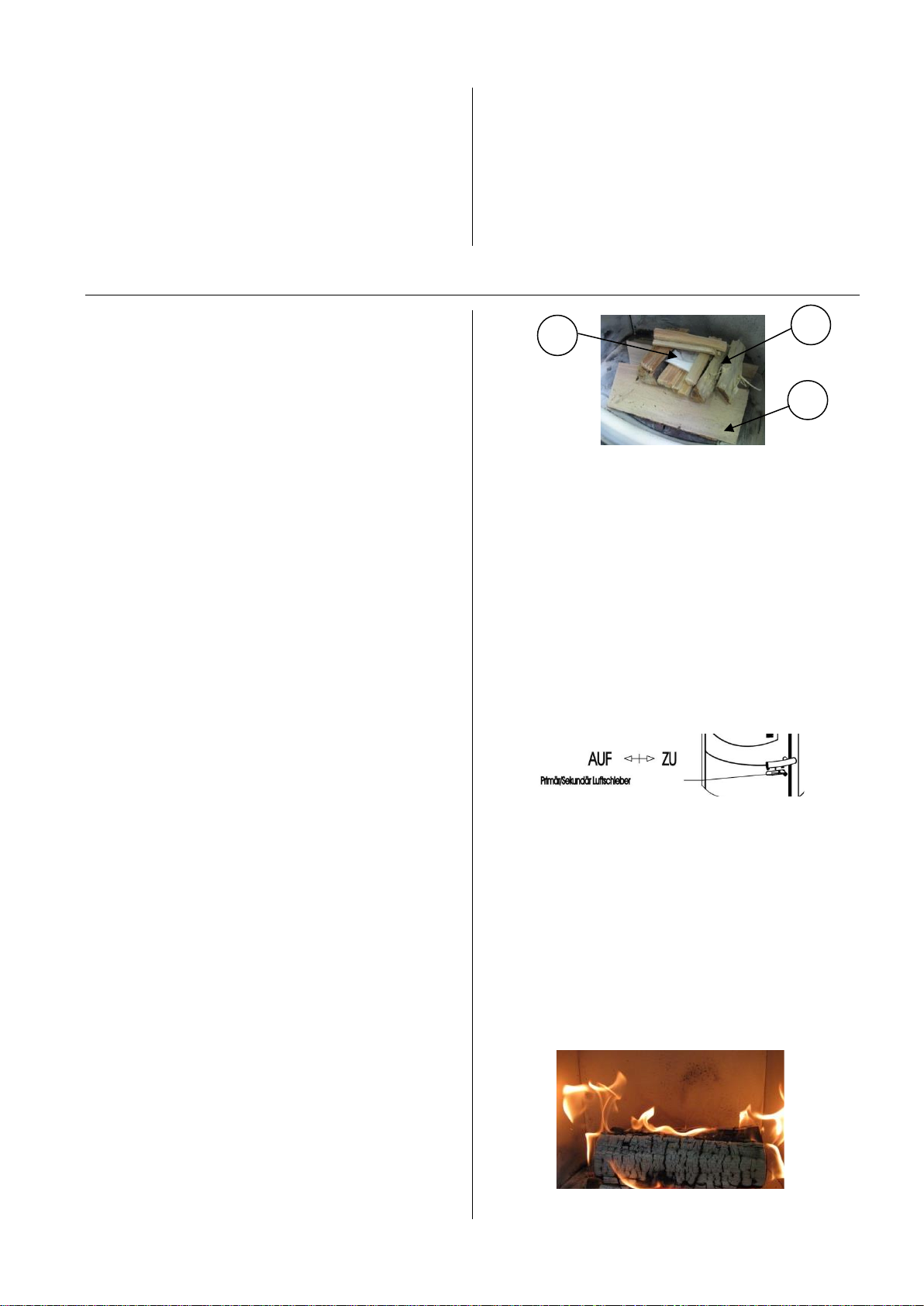

Richtig Feuer machen............................................................................................................................................9
Heizen in der Übergangszeit ............................................................................................................................. 10
Hinweis bei Schornsteinbrand........................................................................................................................... 10

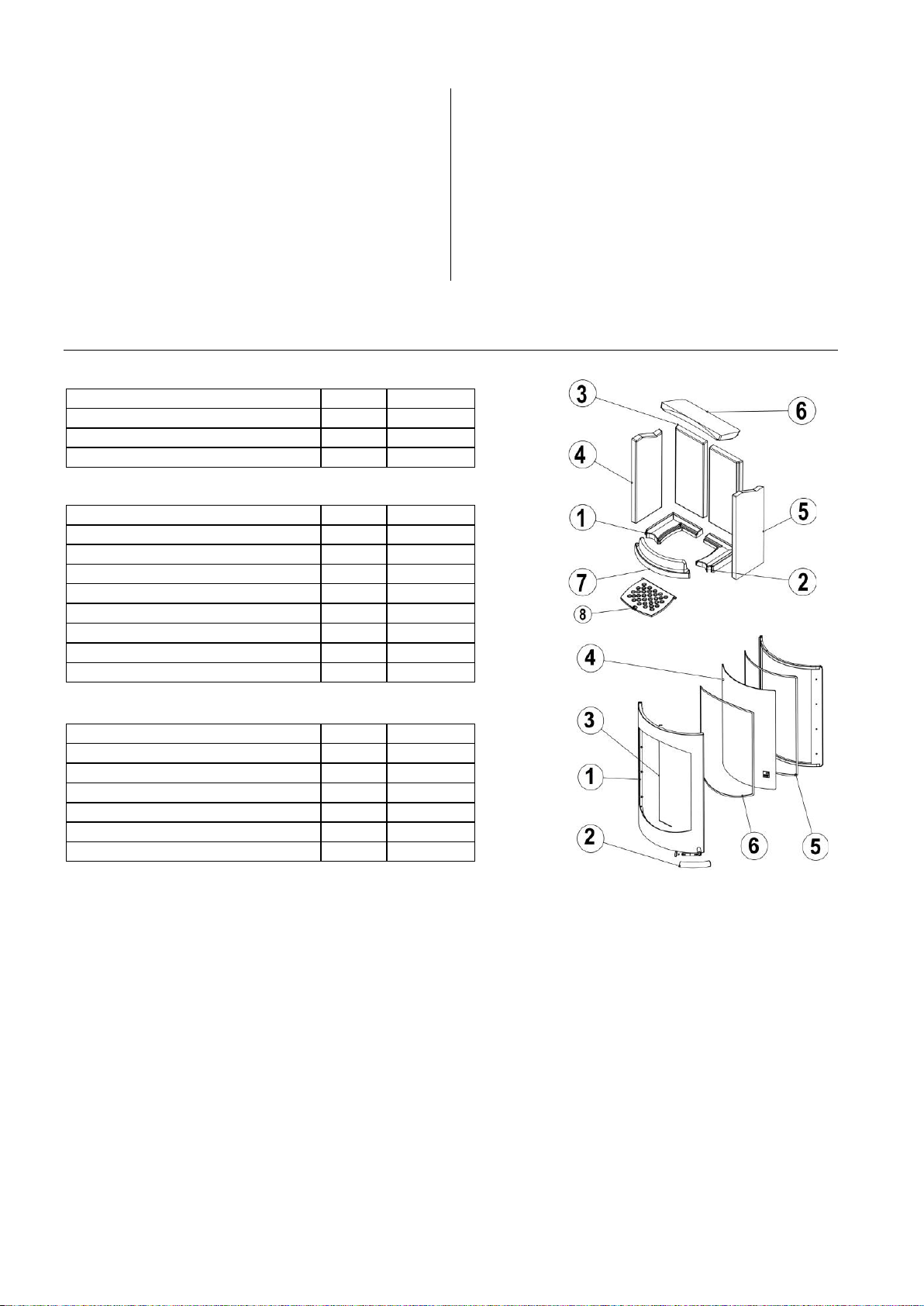

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT .............................................................................................. 10
Dichtungen .......................................................................................................................................................... 10
Keramott .............................................................................................................................................................. 10
Sonstiges.............................................................................................................................................................. 10
Zubehör................................................................................................................................................................ 10
Pflege ................................................................................................................................................................... 10
1. TECHNICAL DATA .............................................................................................................................................. 12
2. IMPORTANT INFORMATION............................................................................................................................. 15
3. CORRECT OPERATION OF YOUR STOVE ....................................................................................................... 16
Making a fire ........................................................................................................................................................ 16
Heating in-between seasons.............................................................................................................................. 17
Chimney fire ........................................................................................................................................................ 17
4. THE MOST IMPORTANT SPARES—OVERVIEW ................................................................................................ 17
Gaskets................................................................................................................................................................. 17
Keramott .............................................................................................................................................................. 17
Other parts........................................................................................................................................................... 17
Accessories .......................................................................................................................................................... 17
Maintenance ........................................................................................................................................................ 17
Cleaning............................................................................................................................................................... 17
5. SPECIAL FEATURES KOKO 2.0.......................................................................................................................... 18
1. DATI TECNICI ...................................................................................................................................................... 19
2. INFORMAZIONI IMPORTANTI........................................................................................................................... 22
3. PERUNUSOCORRETTODELLAVOSTRASTUFA-CAMINETTO............................................................................................ 23
Per una corretta accensione .............................................................................................................................. 23
Il riscaldamento durante le mezze stagioni...................................................................................................... 24
Autocombustione della canna fumaria............................................................................................................. 24
4. PROSPETTO DEI RICAMBI PRINCIPALI............................................................................................................. 24
Keramott .............................................................................................................................................................. 24
Altre parti ............................................................................................................................................................. 24
Accessori.............................................................................................................................................................. 24
Pulizia.................................................................................................................................................................... 24
5. SPECIALI CARATTERISTICHE KOKO 2.0 .......................................................................................................... 25
1. CARACTÉRISTIQUES TECHNIQUES ................................................................................................................. 26
2. INFORMATIONS IMPORTANTES ...................................................................................................................... 30
3. POUR BIEN UTILISER VOTRE POÊLE ................................................................................................................ 31
Pour bien faire du feu ......................................................................................................................................... 31

Koko 2.0 deutsch
4
Chauffer à la mi-saison........................................................................................................................................32
Information en cas d’incendie dans le conduit ................................................................................................32
4. PRINCIPALES PIÈCES DÉTACHÉES ................................................................................................................... 32
Joints.....................................................................................................................................................................32
Céramique réfractaire.........................................................................................................................................32
Autres.................................................................................................................................................................... 32
Accessoires .......................................................................................................................................................... 32
Entretien ...............................................................................................................................................................32
Nettoyage............................................................................................................................................................. 32
5. PARTICULARITES DU KOKO 2.0........................................................................................................................33
GARANTIE / GUARANTEE / GARANZIA / GARANTIE ............................................................................................. 34
DATENVERARBEITUNG / DATA PROCESSING / TRAITEMENT DES DONNÉES / ELABORAZIONE DEI DATI 38
INBETRIEBNAHMEPROTOKOLL / START UP LOG / PROTOCOLE DE MISE EN SERVICE / PROTOCOLLO DI
MESSA IN SERVIZIO.................................................................................................................................................... 42

Koko 2.0 deutsch
5
1.TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste Brennstoffe
belegten Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht
widerspricht.
TECHNISCHE DATEN
Höhe
1148 mm
Breite
546 mm
Tiefe
427 mm
Gewicht mit Stahlmantel
152 kg
Gewicht mit Specksteinmantel
177 kg
Rauchrohrabgang Durchmesser
150 mm
Nennwärmeleistung lt. EN 13240
6 kW
Maximale Heizleistung
8 kW
Kleinste Heizleistung
3,5 kW
Raumheizvermögen (abhängig
von der Hausisolierung)
65 –165 m³
Abgaswerte für die Mehrfachbelegung des Schorn-
steines nach DIN 4705, Teil 3 bzw. zur Bemessung des
Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom
geschlossen
4,43 g/s
Abgastemperatur
geschlossen
331 °C
Mindestförderdruck bei
Nennwärmeleistung
(NWL)
geschlossen
10 Pa
bei 0,8facher NWL
8 Pa
Technische Daten nach Verordnung (EU) 2015/1185 und del. Verordnung (EU)
2015/1186
Kontaktangaben des Herstellerst oder seines autorisierten Vertreters
Hersteller:
Austroflamm GmbH
Kontakt:
-
Anschrift:
Austroflamm-Platz 1
4631 Krenglbach
Austria
Angaben zum Gerät
Modellkennung(en):
Koko 2.0
Gleichwertige Modelle:
-
Prüfberichte:
RRF –40 12 3133
Angewendete harmonisierte Normen:
EN 13240
Andere angewendete Normen/techn. Spezifikationen:
Indirekte Heizfunktion:
Nein
Direkte Wärmeleistung:
6,0
Indirekte Wärmeleistung1:
-
Eigenschaften beim Betrieb mit dem bevorzugten Brennstoff
Raumheizungs-Jahresnutzungsgrad ηs:
70,1
Energieeffizienzindex (EEI):
106

Koko 2.0 deutsch
6
Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung
Ist in den einzelnen Kapiteln der Betriebsanleitung beschrieben.
Brennstoff
Bevorzugter
Brennstoff
(nur einer)2:
Sonstige(r)
geeignete(r)
Brennstoff(e
)3:
ηs
[x%]:
Raumheizungs-
Emissionen bei
Nennwärmeleistung (*)
Raumheizungs-
Emissionen bei
Mindestwärmeleistu
ng4(*) (**)
PM
OGC
CO
NOx
PM
OGC
CO
NOx
[x] mg/Nm³ (13% O2)5
[x] mg/Nm³ (13%
O2)6
Scheitholz,
Feuchtigkeitsgehalt ≤ 25
%
ja
nein
70,1
11
72
1125
91
-
-
-
-
Pressholz,
Feuchtigkeitsgehalt < 12
%
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige holzartige
Biomasse
nein
nein
-
-
-
-
-
-
-
-
-
Nicht-holzartige Biomasse
nein
nein
-
-
-
-
-
-
-
-
-
Anthrazit und
Trockendampfkohle
nein
nein
-
-
-
-
-
-
-
-
-
Steinkohlenkoks
nein
nein
-
-
-
-
-
-
-
-
-
Schwelkoks
nein
nein
-
-
-
-
-
-
-
-
-
Bituminöse Kohle
nein
nein
-
-
-
-
-
-
-
-
-
Braunkohlebriketts
nein
nein
-
-
-
-
-
-
-
-
-
Torfbriketts
nein
nein
-
-
-
-
-
-
-
-
-
Briketts aus einer
Mischung aus fossilen
Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige fossile
Brennstoffe
nein
nein
-
-
-
-
-
-
-
-
-
Briketts aus einer
Mischung aus Biomasse
und fossilen Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
Sonstige Mischung aus
Biomasse und festen
Brennstoffen
nein
nein
-
-
-
-
-
-
-
-
-
(*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide
(**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich.

Koko 2.0 deutsch
7
Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen7
Angabe
Symbol
Wert
Einheit
Angabe
Symbol
Wert
Einheit
Wärmeleistung
Thermischer Wirkungsgrad (Brennstoffwirkungsgrad)
(auf Grundlage des NCV)
Nennwärmeleistu
ng
Pnom
6,0
kW
thermischer
Wirkungsgrad
(Brennstoffwirkungsgrad)
bei Nennwärmeleistung
ηth,nom
80,1
%
Mindestwärmeleis
tung (Richtwert)
Pmin
-
kW
thermischer
Wirkungsgrad
(Brennstoffwirkungsgrad)
bei Mindestwärmeleistung
(Richtwert)
ηth,min
-
%
Hilfsstromverbrauch
Art der Wärmeleistung/Raumtemperaturkontrolle
Bei
Nennwärmeleistu
ng
elmax
-
kW
einstufige Wärmeleistung, keine
Raumtemperaturkontrolle
ja
Bei
Mindestwärmeleis
tung
elmin
-
kW
zwei oder mehr manuell einstellbare Stufen, keine
Raumtemperaturkontrolle
nein
Im
Bereitschaftszusta
nd
elSB
-
kW
Raumtemperaturkontrolle mit mechanischem
Thermostat
nein
Leistungsbedarf der Pilotflamme
mit elektronischer Raumtemperaturkontrolle
nein
Leistungsbedarf
der Pilotflamme
(soweit
vorhanden)
Ppilot
-
kW
mit elektronischer Raumtemperatur-kontrolle und
Tageszeitregelung
nein
mit elektronischer Raumtemperatur-kontrolle und
Wochentagsregelung
nein
Sonstige Regelungsoptionen
(Mehrfachnennungen möglich)
Raumtemperaturkontrolle mit Präsenzerkennung
nein
Raumtemperaturkontrolle mit Erkennung offener
Fenster
nein
mit Fernbedienungsoption
nein
1 Bei Feuerstätten ohne wasserführende Bauteile erfolgt kein Eintrag.
2 Werte für Jahresnutzungsgrad und Emissionen sind hier für den bevorzugten Brennstoff anzugeben.
3 Werte für Jahresnutzungsgrad und Emissionen sind hier für alle weiteren, sonstige geeignete Brennstoffe
anzugeben.
4Entspricht der Teillast-Wärmeleistung nach EN 16510
5Angabe in mg/m³ bei Heated-Filter-Methode (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer i, Punkt 1)
bzw. g/kg bei Messung im Verdünnungstunnel (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer i, Punkt 2
und 3.)
6Angabe in mg/m³ bei Heated-Filter-Methode (gemäß Anhang III, Nummer 4 Buchstabe a Ziffer i Punkt 1)
bzw. g/kg bei Messung im Verdünnungstunnel (gemäß Anhang III, Nummer 4, Buchstabe a, Ziffer, i Punkt 2
und 3.)
7Hier sind Angaben nur zum bevorzugten Brennstoff zu machen

Koko 2.0 deutsch
8
2.WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner
Natur. Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise
zum Betrieb Ihres Kaminofens
•Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie die
Warnhinweise.
•Der Hersteller erklärt: Die Mehrfachbelegung des
Schornsteins ist möglich, sofern die örtlichen Vorschriften
eine solche Installation zulassen.
•Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
•Ihr Heizgerät ist nicht zur Verwendung als Leiter oder
Standgerüst geeignet.

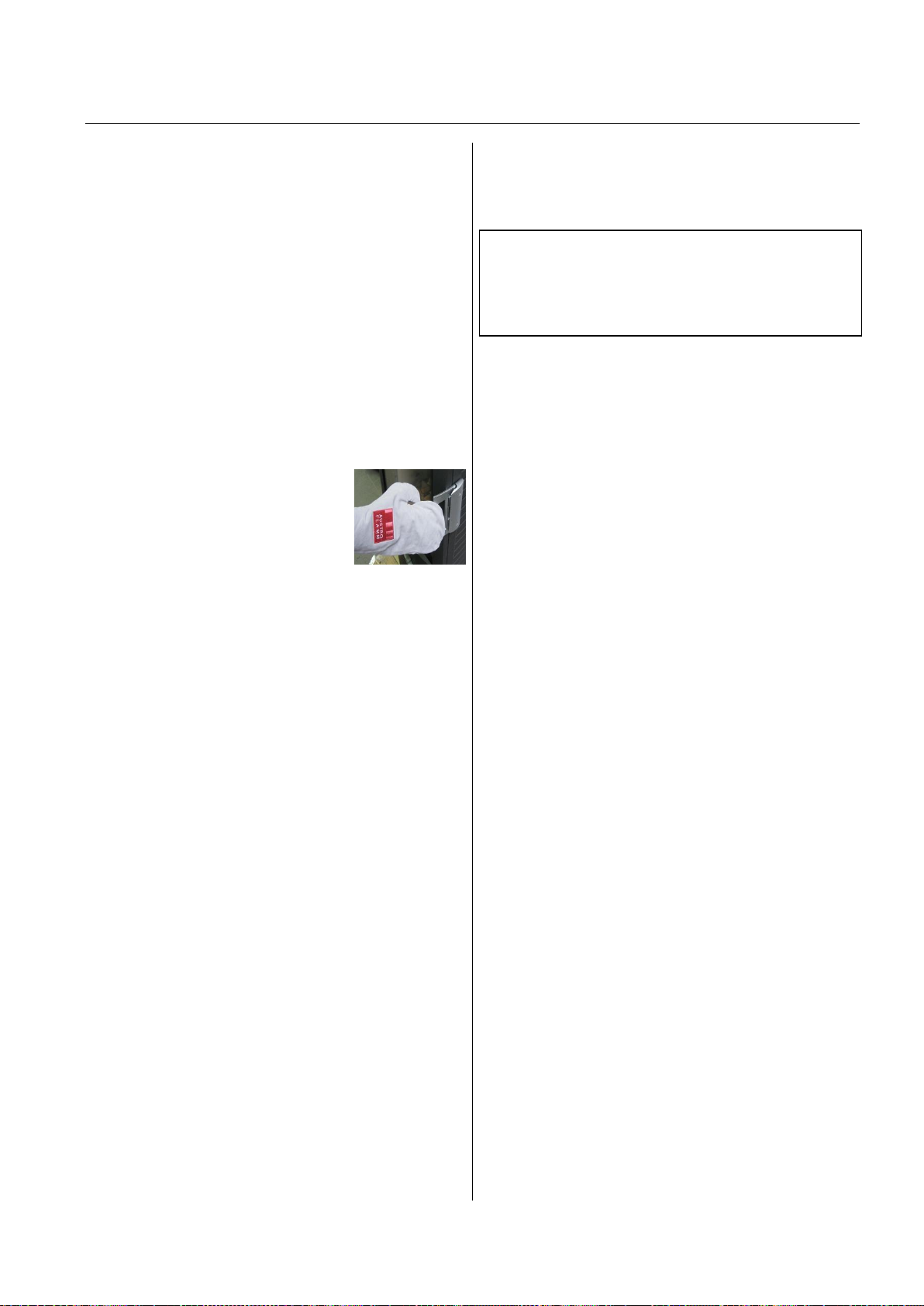

•Beachten Sie, dass sich Oberflächen
des Kaminofens während des Betriebes
stark erwärmen. Zur Bedienung des
Kaminofens empfehlen wir die
Benützung des Schutzhandschuhs.
Machen Sie Kinder auf diese Gefahren
aufmerksam und halten Sie sie während des Betriebes von
der Feuerstätte fern.
•Achtung –Lack ist kein Rostschutz!
•Machen Sie Ihre Kinder auf diese besondere Gefahr
aufmerksam und halten Sie sie während des Heizbetriebes
vom Heizgerät fern.
•Verbrennen Sie ausschließlich das im Kapitel „saubere
Verbrennung“ angeführte, genehmigte Heizmaterial.
•Das Verbrennen oder Einbringen von leicht brennbaren
oder explosiven Stoffen, wie leere Spraydosen und dgl. in
den Brennraum, sowie deren Lagerung in unmittelbarer
Nähe Ihres Heizgerätes, ist wegen Explosionsgefahr
strengstens verboten.
•Beim Nachheizen sollen keine weiten, oder leicht
brennbaren Kleidungsstücke getragen werden.
•Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen Nähe ist
verboten.
•Legen Sie keine Wäschestücke zum Trocknen auf den
Ofen. Auch Wäscheständer oder dgl. müssen in
ausreichendem Abstand vom Heizgerät aufgestellt werden
–Brandgefahr.
•Der Kaminofen KOKO 2.0 ist keine Dauerbrand-
Feuerstelle.
•Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von
leicht brennbaren und explosiven Stoffen im selben oder in
anschließenden Räumen verboten
•Das Gerät ist nur mit geschlossenen Türen zu betreiben.
•Die Tür sowie alle Einstelleinrichtungen des Geräts sind
zu schließen, wenn das Gerät außer Betrieb ist.
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2
a > 1200 mm
b > 540 mm
c > 180 mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c –hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind. eine
Türe / ein Fenster ins Freie aufweist oder mit einem
derartigen Raum direkt verbunden sein muss. Andere
Feuerstätten und Dunstabzugshauben dürfen nicht im
Raumluftverbund mit Feuerstätten betrieben werden.
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der
Unterkonstruktion dem Gewicht Ihres Kaminofen standhält.
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

Koko 2.0 deutsch
9
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende
Verbrennungsluft sorgen. Bei abgedichteten Fenstern und
Türen kann es sein, dass die Frischluftzufuhr nicht mehr
gewährleistet ist, bzw. das Zugverhalten des Ofens
beeinträchtigt wird. Ggf. muss für eine zusätzliche
Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren
Fachhändler. Die Lufteintrittsöffnung darf nicht
verschlossen werden.
Rauchrohranschluss
Für den Anschluss der Rauchrohre an den Schornstein gibt
es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr
Kaminofen-Fachhändler kennt diese. Beauftragen Sie
daher unbedingt Ihren Fachhändler mit dem
Rauchrohranschluss.
3.SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge:
1,3 kg Holz oder 1 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung und
Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und
unbehandelt sein. Außerdem muss die richtige
Brennholzmenge verbrannt werden, um eine saubere,
emissionsarme Verbrennung zu erreichen.
Inbetriebnahme
Während der ersten 3-4 Abbrandzyklen - bei
Nennwärmeleistung - kann es zu Geruchsentwicklung
kommen und der Lack ist noch nicht ausgehärtet.
Richtig Feuer machen
Für den richtigen und sicheren Betrieb der Feuerstätte ist
darauf zu achten, dass der Schornstein den erforderlichen
Förderdruck aufbaut. Dies muss besonders bei jeder
Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der
Übergangszeit (z.B. bei starkem Wind) kontrolliert werden.
Wenn nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne verbrannt
werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht
verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht
auf Glutstücke).
Regler für Verbrennungsluft ganz nach links schieben.
(Stellung „AUF“ in Fig. 2, siehe auch Fig. 4).
Legen Sie 2 –3 Stück Scheitholz (gesamt ca. 1,0 kg) unten
quer in den Feuerraum (1), mit ausreichend Abstand
zueinander (mind. 2 cm). Darüber kommen ca. 0,3 kg
Weichholzspäne (2). Darauf legen Sie in die Mitte eine
Anzündhilfe (3) und zünden diese an. (siehe Fig. 3)
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der
Luftschieberstellung abbrennen lassen.
Wenn nur noch Grundglut vorhanden ist (keine Flammen
mehr), dann können Sie, falls gewünscht, wieder eine
Auflage Scheitholz (max. 1,3 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen
vor: Luftregler auf „AUF“ stellen, Ofentüre vorsichtig
öffnen, Holz nachlegen, Türe schließen.
Fig. 4: Luftschieber
Sobald nach einigen Minuten die Holzscheite rundherum
gut brennen (helle, hohe Flammen –siehe Fig. 5), können
Sie nun mit dem Luftschieber die Heizleistung regulieren
(Regler auf Maximalstellung „AUF“ = maximale
Heizleistung), die Flammen sollten aber immer gelb und nie
blau bzw. mit schwarzen Flammenspitzen brennen (sonst
wieder mehr Luft zuführen) –siehe Fig. 4. Während des
Abbrands die Luftzufuhr nicht gänzlich schließen.
(Verpuffungsgefahr!)
Um den Austritt von Heizgasen zu vermeiden, halten Sie
die Feuerraumtüre im Heizbetrieb immer geschlossen.
Symbolabbildunge n
Fig.5: Flammenbild
Symbolabbildungen
1
2
3
Fig. 3: Vor dem
Anzünden

Koko 2.0 deutsch
10
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren
Außentemperaturen, kann es bei plötzlichem
Temperaturanstieg zu Störungen des Schornsteinzuges
kommen, so dass die Heizgase nicht vollständig
abgezogen werden. Die Feuerstätte ist dann mit
geringeren Brennstoffmengen zu befüllen und bei weite
geöffnetem Primärluftschiebers/-reglers so zu betrieben,
dass der vorhandene Brennstoff schneller (mit
Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann
es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Verschließen Sie sofort alle
Luftöffnungen am Kamin und informieren Sie die
Feuerwehr. Nach dem Ausbrennen des Schornsteins
diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen
lassen.
4.DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Dichtungen
Bezeichnung
Nr.-Skizze
Artikelnr.
Flachdichtung 8x2, L=1425 mm
5
710096
Tür Flachdichtung 8x2, L=1420 mm
6
710096
Runddichtung DM14x2100 grau
8
714223
Keramott
Bezeichnung
Nr.-Skizze
Artikelnr.
Keramott Boden links
1
714383
Keramott Boden rechts
2
714382
Keramott Rückwand (2 Stück)
3
714384
Keramott Seite links
4
714386
Keramott Seite rechts
5
714385
Keramott Umlenkplatte
6
714381
Keramott Holzfänger
7
714380
Rost
8
716408
Sonstiges
Bezeichnung
Nr.-Skizze
Artikelnr.
Koko 2.0Tür
1
719977-29
Holzgriff komplett
2
719993
Koko 2.0 Feder
3
719996
Koko Türglas
4
714442
Glasreiniger 0,5l
--
640070
Ofenlack
--
650002
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Pflegemittel oder das Heat Memory System zur
Wärmespeicherung.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur
mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.
Nur intakte Dichtungen gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Reinigung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich –evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines –nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig
durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Nummerierung Keramott =
Einbaureihenfolge!

Koko 2.0 deutsch
11
5.AUSSTATTUNGSMERKMALE KOKO 2.0
Raumluftunabhängiger Betrieb
Das Modell Koko 2.0 ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik allgemein
bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt
der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben
werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland.
Problem
Grund
Lösung
Glasscheibe verrußt zu schnell
schlechter Kaminzug
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch)
muss jede Glasscheibe mit Austroflamm
Glasreiniger gereinigt werden
Klärung mit Schornsteinfeger (ev. Schornstein
verlängern/Zugmessung)
falsche Bedienung des Luftreglers
Unbedingt gemäß Bedienungsanleitung den
Luftregler bedienen (wenn Sekundärluft
geschlossen ist, verrußt die Glasscheibe sehr
schnell)
zu große Holzscheite
Menge lt. Bedienungsanleitung einhalten
Betriebstemperatur wurde nicht
erreicht
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen zieht nicht ordentlich
Kaminzug unzureichend
Klärung mit Schornsteinfeger (ev. Schornstein
erhöhen/Zugmessung
Ofen ist innerlich verrußt
Mehr Brennstoff, trockenes Holz (< 15 %
Restfeuchte) verwenden, Luftregulierung beachten
Ofen riecht stark und raucht
außen
Einbrennphase des Lacks
In den ersten Heizzyklen riecht der Lack!
Ofen ist verstaubt/verschmutzt
Reinigen vor der Saison!
Rauchgasaustritt beim
Nachlegen und während der
Heizphase
Zu geringer Schornsteinzug,
Rauchrohranschluss undicht
Verbindungsstellen überprüfen und ggf. neu
abdichten
Schornsteinzug überprüfen, Bedienung überprüfen
–Bedienvideo zu finden unter:
http://www.austroflamm.com/de/Video/index.html
Tür geöffnet, bevor auf Grundglut
abgebrannt
Erst nachlegen, wenn nur noch Grundglut
vorhanden (keine sichtbaren Flammen mehr)

Koko 2.0 english
12
1.TECHNICAL DATA
As a stove of construction type 1, it is possible to connect it
to the flue pipe of an existing other stove or another hearth
for solid fuels, as long as the chimney complies with DIN
4705, Part 3.
TECHNICAL DATA
Height
1148 mm
Width
546 mm
Depth
427 mm
Weight
152 kg
Weight with soap stone
177 kg
Flue pipe outlet diameter
150 mm
Nominal thermal output (EN 13240)
6 kW
Maximum thermal capacity
8 kW
Smallest heating capacity
3,5 kW
Room heating capacity (depending on
building insulation)
65 - 165 m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the calculation
of the chimney measurements in accordance with DIN
4705, Part 2
Fluegas mass flow
closed
4,43 g/s
Fluegas temperature
closed
331 °C
Minimum feed pressure
Nominal thermal output
closed
10 Pa
at 0.8 times n. ther.
outp.
8 Pa
Technical data according to Regulation (EU) 2015/1185 and delegated Regulation
(EU) 2015/1186
Contact details for the manufacturer or their authorised representative
Manufacturer:
Austroflamm GmbH
Contact:
-
Address:
Austroflamm-Platz 1
4631 Krenglbach
Austria
Appliance details
Model identification(s):
Koko 2.0
Equivalent models:
-
Test reports:
RRF –40 12 3133
Applied harmonized standards:
EN 13240
Other standards/technical specifications. Specifications:
Indirect heating function:
No
Direct heat output:
6.0
Indirect heat output1:
-
Properties for operation with the preferred fuel
Space heating annual use efficiency ηs:
70.1
Energy efficiency index (EEI):
106

Koko 2.0 deutsch
13
Particular precautions for assembly, installation or maintenance
Described in the individual sections of the operating manual.
Fuel
Preferred
fuel
(only one)2:
Other
suitable
fuel(s)3:
ηs
[x%]:
Space heating
emissions at nominal
thermal efficiency (*)
Space heating
emissions at
minimum heat
efficiency4(*) (**)
PM
OGC
CO
NOx
PM
OGC
CO
NOx
[x] mg/Nm³ (13% O2)5
[x] mg/Nm³ (13%
O2)6
Log, moisture content ≤
25 %
yes
no
70.1
11
72
1125
91
-
-
-
-
Compregnated laminated
wood,
moisture content < 12 %
no
no
-
-
-
-
-
-
-
-
-
Other woody biomass
no
no
-
-
-
-
-
-
-
-
-
Non-woody biomass
no
no
-
-
-
-
-
-
-
-
-
Anthracite and dry steam
coal
no
no
-
-
-
-
-
-
-
-
-
Coking coal
no
no
-
-
-
-
-
-
-
-
-
Semi-coke
no
no
-
-
-
-
-
-
-
-
-
Bituminous coal
no
no
-
-
-
-
-
-
-
-
-
Lignite briquettes
no
no
-
-
-
-
-
-
-
-
-
Peat briquettes
no
no
-
-
-
-
-
-
-
-
-
Briquettes made from a
mixture of fossil fuels
no
no
-
-
-
-
-
-
-
-
-
Other fossil fuels
no
no
-
-
-
-
-
-
-
-
-
Briquettes made from a
mixture of biomass and
fossil fuels
no
no
-
-
-
-
-
-
-
-
-
Other mixture of biomass
and solid fuels
no
no
-
-
-
-
-
-
-
-
-
(*) PM = dust, OGC = organic gaseous connections, CO = carbon monoxide, NOx = nitrogen oxide
(**) Only required when using correction factors F(2) or F(3).

Koko 2.0 deutsch
14
Properties for exclusive operation with the preferred fuels7
Specification
Symbol
Value
Unit
Specification
Symbol
Value
Unit
Heat output
Thermal efficiency (fuel efficiency) (based on the NCV)
Nominal heat
efficiency
Pnom
6.0
kW
Thermal efficiency (fuel
efficiency) at nominal heat
efficiency
ηth,nom
80.1
%
Minimum heat
output (standard
value)
Pmin
-
kW
thermal efficiency (fuel
efficiency) at minimum
heat output (standard
value)
ηth,min
-
%
Auxiliary power consumption
Type of heat output/room temperature control
At nominal heat
efficiency
elmax
-
kW
single-level heat output, no room temperature
control
yes
At minimum heat
output
elmin
-
kW
two or more manually adjustable levels, no room
temperature control
no
In standby
condition
elSB
-
kW
Room temperature control with mechanical
thermostat
no
Pilot flame power requirement
with electronic room temperature control
no
Pilot flame power
requirement
(if present)
Ppilot
-
kW
with electronic room temperature control and
daytime regulation
no
with electronic room temperature control and
weekday regulation
no
Other regulation options
(Multiple answers possible)
Room temperature control with presence
detection
no
Room temperature control with open window
detection
no
with remote control option
no
1 There is no entry for fireplaces without water-carrying components.
2 Values for annual use efficiency and emissions must be given here for the preferred fuel.
3 Values for annual use efficiency and emissions must be given here for all other suitable fuels.
4Corresponds to partial load heat output as per EN 16510
5Specification in mg/m³ for heated filter method (in compliance with Annexe III, number 4, letter a, section i,
point 1) or g/kg for measurement in dilution tunnel (in compliance with Annexe III, number 4, letter a, section
i, point 2 and 3.)
6Specification mg/m³ for heated filter method (in compliance with Annexe III, number 4, letter a, section i,
point 1) or g/kg for measurement in dilution tunnel (in compliance with Annexe III, number 4, letter a, section
i, point 2 and 3.)
7Specifications must be made here for the preferred fuel only.

Koko 2.0 deutsch
15
2.IMPORTANT INFORMATION
The installation and operation information given here is of
general nature. National and European standards, local and
building regulations as well as fire prevention laws must be
observed during the operation of the stove.
General safety instructions for the
operation of your stove
•Thoroughly read the entire manual before starting up
your stove and observe the caution notices.
•The manufacturer states: Multiple use of the chimney is
possible, provided that local regulations permit such an
installation.
•Your heating unit may not be moved without approved
means of transport with sufficient load-bearing capacity.
•Your heating unit is not suitable to be used as a stand or
as a ladder.
•Please keep in mind that your stove’s
surface heats up considerably during
operation. We therefore recommend
wearing a safety mitten when operating
your stove
•Attention –stove varnish is no rust prevention!
•Make your children aware of this particular danger and
keep them at a distance from the heating unit whenever it
is in operation.
•Only burn approved fuels and materials listed in the
chapter “Clean Burning”.
•The burning or placing of flammable or explosive
materials, such as empty spray cans and such like into the
firebox as well as the storage of such materials in the
immediate vicinity of your heating unit is strictly forbidden
due the danger of explosion.
•Do not wear loose or flammable clothing when adding
fuel to the fire.
•Placing non-heat-resistant objects on the heating unit
or in the vicinity of the heating unit is forbidden.
•Do not lay laundry onto the stove for drying. Laundry
hung up to dry must be kept at a safe distance from the
stove because of the danger of fire.
•The woodstove KOKO 2.0 is not suitable for long term
heating.
•During the operation of your heating unit it is forbidden
to use flammable or explosive materials in the same or an
adjacent room to the one in which your heating unit is
located
•The appliance must be operated with the stove door
closed.
•The stove door and all fittings for adjusting the stove
must be closed, if the appliance is out of use.
Setting up your stove
Required safety distances (Minimum distances –
see name plate - in Fig. 2)
a > 1200 mm
b > 540 mm
c > 180 mm
(a –toward the front in the radiated area)
(b –to the side)
(c –to the back)
Make sure that the room in which the stove is set up has at
least one door or window into the outside or is directly
adjacent to such a room. Other fireplaces and extractor
hoods must not be operated in the same room as the stove.
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the entire
unit, before the heating unit is installed.
Subject to technical and optical modifications. Formatting and printing errors excepted.

Koko 2.0 english
16
Combustion air
Being the user of the stove you must take care of a sufficient
combustion air supply. Sealed-up windows and doors may
not allow a sufficient combustion air supply or disturb the
draught behaviour of your stove. Please ensure the
additional supply of fresh combustion air if necessary. For
details please consult your specialist retailer. Make sure that
the combustion air intakes are not blocked!
Stove pipe connection
For your own safety stringent laws apply for connecting the
stove pipes to the chimney. Your professional dealer or
distributor knows these laws. Please have your certified
retailer carry out the connection of your stove.
3.CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood preferred),
wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 1,3 kg wood or 1 kg
wood briquettes. Larger amounts of fuel can lead to
overheating and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture < 15%) and
untreated and the right amount of wood must be burned in
order to ensure a clean fire that releases only small amounts
of emissions.
Startup procedures
During the first 3-4 operations - at nominal heat output -
there may be some odour development and the varnish has
not yet hardened.
Making a fire
For the correct and safe operation of your stove please pay
attention of the chimney developing the necessary feed
pressure. This must especially be considered before the
initial operation (or e.g. after the summer heating break)
and during the mid-season heating periods (e.g. at strong
wind, etc.).
If there is not enough feed pressure, please light only some
paper or small kindling first, in order to “warm up” the stove
and the chimney.
The air inlet must not be covered or closed.
Clean grate, empty ash drawer if necessary (watch out for
ambers!).
Position the lever for the combustion air to the open (“AUF”)
position (see fig. 4).
Place 2-3 logs (approx. 1,0 kg in total) crossways in the
combustion chamber (1) with sufficient distance from each
other (min. 2 cm), on top of that place some softwood
chippings (0,3 kg) (2) and some ignition aid and light (3).
(see fig. 3)
Close the door!
We recommend to let the first load burn down without
changing the air lever position.
As soon as no visible flames are left (only embers in the
combustion chamber), you can put another load of
logs (max. 1,3 kg) in the combustion chamber if desired.
When reloading the stove please repeat the procedure as
mentioned under “first lighting”: air lever position on “AUF”
(= open), open door carefully, place logs, close door.
Fig. 4: adjust air lever
After a few minutes, when the logs burn well on all sides
(bright, high flames –see fig. 5), you can adjust the heat
output with the air lever (lever on max. position “AUF” =
maximum heat output), the flames should be yellow and
never look blueish or have black tips (otherwise add more
air) –see fig. 4. Never close air supply completely during
operation. (danger of flash-fire!)
The stove door may be opened only for refuelling or
disposing of ashes and is to be closed again afterwards.
symbol figures
symbol figures
Figure 5
symbol figures
2
1
3
Figure 3:ignite the fire

Koko 2.0 english
17
Heating in-between seasons
Heating the stove in between seasons, when the outside
temperatures are higher, the flue gases may not be able to
escape completely and this may lead to disturbances in the
chimney draught, especially if the temperatures are rising
suddenly. The stove has to be charged with less wood and
the primary air has to be increased so that the wood can
burn down faster (with visible flames) and thus the chimney
flue can stabilize.
Chimney fire
A chimney fire may occur, due to sooting and deposits in
the chimney, if wrong or humid fuel is used. Close all air
inlets on the fireplace/chimney immediately and call the fire
brigade. Please have an expert inspect your chimney for
cracks and airtightness after the burning out of the chimney.
4.THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description
Nr.drawing
Part number
Flat gasket 8x2, L=1425 mm
5
710096
Door flat gasket 8x2, L=1420 mm
6
710096
Gasket round DM 14x2100 grey
8
714223
Keramott
Description
Nr.drawing
Part number
Bottom left, Keramott
1
714383
Bottom right, Keramott
2
714382
Rear, Keramott (2 pcs.)
3
714384
Side component left, Keramott
4
714386
Side component right, Keramott
5
714385
Baffle plate rear, Keramott
6
714381
Wood retainer, Keramott
7
714380
Grate
8
716408
Other parts
Description
Nr.drawing
Part number
Koko 2.0 door
1
719977-29
Door handle
2
714410
Koko 2.0 door spring
3
719996
Koko door glass
4
714442
Glass cleaner ½ litre
--
640070
Stove lacquer
--
650002
Accessories
You can obtain floor plates of glass or steel, care products or the Heat Memory System for heat storage from your certified
dealer.
IMPORTANT:Have defective parts replaced by your certified dealer. This will guarantee that your stove functions
properly and safely.
The fireplae must not be amended.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered surfaces are to be cleaned
only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel surfaces.
Only gaskets in good order ensure the proper function of your stove!
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –if necessary more often,
e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by the chimneysweeper. Your
chimneysweeper will inform you of the necessary inspection intervals. An expert should inspect the stove annually.
Keramott numbering = installation
instructions!

Koko 2.0 english
18
5.SPECIAL FEATURES KOKO 2.0
Operation with external air supply
The German institute for constructional engineering (DIBT) has given the Koko 2.0 the general technical approval for
operation with external air supply. If the combustion air is being supplied directly to the furnace by an air-tight pipe
including closing mechanism from the outside, then the stove may be used in residential property with mechanical
ventilation.
If the stove in being used like that, a multiple stove installation on the same chimney is forbidden.
problem
possible reason
solution
door glass gets sooty too fast
bad chimney draught
generally: door glasses must be cleaned with
Austroflamm glass cleaner from time to time
(depending on the frequency of use)
contact your chimney sweep (elongate
chimney/draught metering)
incorrect use of the combustion air
supply lever
please operate air lever according to user's
instructions (if secondary air is closed, the door
glass soots rather fast)
wood logs are too large
keep to the max. fuel quantity according to user's
instruction
operating temperature was not
reached
more fuel, use dry wood (< 15 % residual
moisture), attend air regulation
stove does not get enough
combustion air
chimney draught not sufficient
contact your chimney sweep (elongate
chimney/draught metering)
stove is sooted inside
more fuel, use dry wood (< 15 % residual
moisture), attend air regulation
stove smells strongly and
there is smoke on the outside
surface
baking phase of the varnish
there may be some odour development during the
first operations
stove is dusty/dirty
cleaning before the heating season starts!
exhaust gas emission while
putting more wood on the
fire and during operation
chimney draught no sufficient, flue
pipe connection leaky
inspect joints and seal up again if necessary
check chimney draught, examine operating - for
info video follow:
http://www.austroflamm.com/de/Video/index.html
the stove door was opened before
the wood has burnt down to
embers
put more fuel wood into the combustion chamber
only if there are only embers left (no more visible
flame)

Koko 2.0 italiano
19
1.DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è
adatta per essere collegata ad una canna fumaria già
utilizzata per altre stufe o fonti di calore che impiegano
combustibili solidi, se le dimensioni della canna fumaria lo
consentono (norma DIN 4705, Parte 3).
DATI TECNICI
Altezza
1148 mm
Larghezza
546 mm
Profondità
427 mm
Peso
152 kg
Peso con rivestimento pietra ollare
177 kg
Diametro uscita fumi
150 mm
Rendimento nominale (secondo EN
13240)
6 kW
Rendimento massimo
8 kW
Rendimento minimo
3,5 kW
Volume riscaldabile (dipende dalle
condizioni di isolamento dellábitazione)
65–165 m³
Valori delle emissioni per allacciamento multiplo alla
canna fumaria (secondo norma DIN 4705, Parte 3) e per il
calcolo delle dimensioni della canna fumaria (secondo
DIN 4705, Parte 2)
Flusso fumi
chiuso
4,43 g/s
Temperatura fumi
chiuso
331 °C
Depressione minima con
rendimento nominale
(r.nom.)
chiuso
10 Pa
Con potenza calorifica
nominale di 0,8 volte
con r.nom.
di 0,8 volte
8 Pa
Dati tecnici conf. al regolamento (EU) 2015/1185 e al regolamento delegato (EU)
2015/1186
Recapiti del fabbricante o del suo rappresentante autorizzato
Produttore:
Austroflamm GmbH
Contatto:
-
Indirizzo:
Austroflamm-Platz 1
4631 Krenglbach
Austria
Indicazioni sull’apparecchio
Identificazione/i del modello:
Koko 2.0
Modelli equivalenti:
-
Rapporti di prova:
RRF –40 12 3133
Norme armonizzate applicate:
EN 13240
Altre norme /specifiche tecniche utilizzate:
Funzione di riscaldamento indiretto:
No
Prestazione termica diretta:
6,0
Resa calorica indiretta1:
-

Koko 2.0 english
20
Caratteristiche durante il funzionamento con il combustibile preferenziale
Tasso di utilizzo annuale dovuto al riscaldamento
d’ambiente ηs:
70,1
Indice di efficienza energetica (IEE):
106
Disposizioni speciali in fase di assemblaggio, installazione o manutenzione
È indicato nei singoli capitoli delle istruzioni.
Combustibile
Combustibil
e
preferenzial
e
(solo uno)2:
Altro/i
combustibile
/i idoneo/i3:
ηs
[x%]:
Emissioni dovute al
riscaldamento
d'ambiente alla
potenza termica
nominale (*)
Emissioni dovute al
riscaldamento
d'ambiente alla
potenza termica
minima4(*) (**)
PM
OGC
CO
NOx
PM
OGC
CO
NOx
[x] mg/Nm³ (13% O2)5
[x] mg/Nm³ (13%
O2)6
Contenuto di umidità dei
tronchetti ≤ 25 %
si
no
70,1
11
72
1125
91
-
-
-
-
Contenuto
di umidità del legno
compresso <12%
no
no
-
-
-
-
-
-
-
-
-
Altra biomassa legnosa
no
no
-
-
-
-
-
-
-
-
-
Biomassa non legnosa
no
no
-
-
-
-
-
-
-
-
-
Antracite e carbone
magro
no
no
-
-
-
-
-
-
-
-
-
Coke di carbon fossile
no
no
-
-
-
-
-
-
-
-
-
Semi-coke
no
no
-
-
-
-
-
-
-
-
-
Carbone bituminoso
no
no
-
-
-
-
-
-
-
-
-
Bricchette di lignite
no
no
-
-
-
-
-
-
-
-
-
Bricchette di torba
no
no
-
-
-
-
-
-
-
-
-
Bricchette fatte con una
miscela di combustibili
fossili
no
no
-
-
-
-
-
-
-
-
-
Altri combustibili fossili
no
no
-
-
-
-
-
-
-
-
-
Bricchette fatte da una
miscela di biomassa e
combustibili fossili
no
no
-
-
-
-
-
-
-
-
-
Altre miscele di biomassa
e combustibili solidi
no
no
-
-
-
-
-
-
-
-
-
(*) PM = polvere, OGC = Composti gassosi organici, CO = monossido di carbonio, NOx = ossidi di azoto
(**) richiesto solo se si applicano i fattori di correzione F(2) o F(3).
