Austro Flamm Yan Xtra User manual

Benutzerhandbuch / manual / manuale / manuel

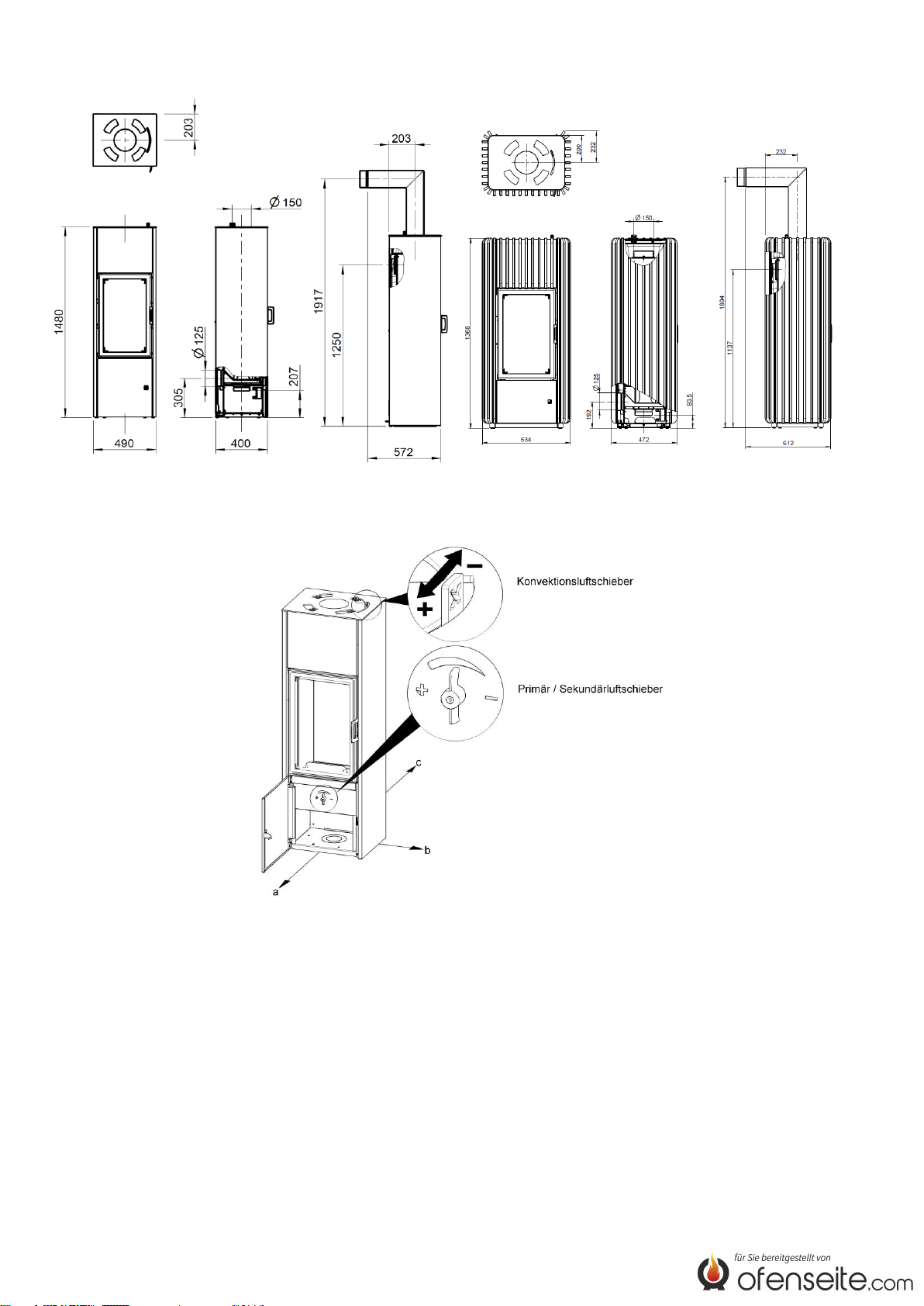

Fig. 1a Yan Xtra Fig. 1b Ray Xtra
Benutzerhandbuch / user instructions/
Istruzioni per l’uso / manuel d’instructions
Yan Xtra / Ray Xtra

Fig. 2
deutsch english italiano français
Konvektionsluftschieber convection air lever regolazione dell' aria convettiva manette de convection de l’air
Sekundärluftschieber secondary air supply regolazione aria secondaria coulisseau d’entrée d’air second.
Primärluftschieber primary air supply regolazione aria primaria coulisseau d’entrée d’air primaire
deutsch english italiano français
Inhalt Contents Indice sommaire
1. Techn. Daten 1 1. Techn. data 5 1. Dati tecnici 9 1. Caractéristiques 13
2. Wichtige Informationen 1 2. Important information 5 2. Informazioni importanti 9 2. Infos importantes 13
3. So bedienen Sie Ihren 3. Correct operation 3. Per un uso corretto della 3. Bien utiliser votre
Kaminofen richtig 2 of your stove 6 vostra Kaminofen 10 poêle 14
4. Die wichtigsten 4. The most important 4. Prospetto dei ricambi 4. Principales pièces
Ersatzteile - Übersicht 3 spare parts - overview 7 principali 11 détachées 15
5. Ausstattungsmerkmale 4 5. Special features 8 5. Speciali caratteristiche 12 5. Particularites 16
Garantie 17 Guarantee 17 Garanzia 18 Garantie 18

deutsch 1 Yan Xtra / Ray Xtra
1.TECHNISCHE DATEN
Als Kaminofen der Bauart 1 ist ein Anschluss an einen
bereits mit anderen Öfen und Herden für feste Brennstoffe
belegten Schornstein möglich, sofern die
Schornsteinbemessung gemäß DIN 4705, Teil 3, dem
nicht widerspricht.

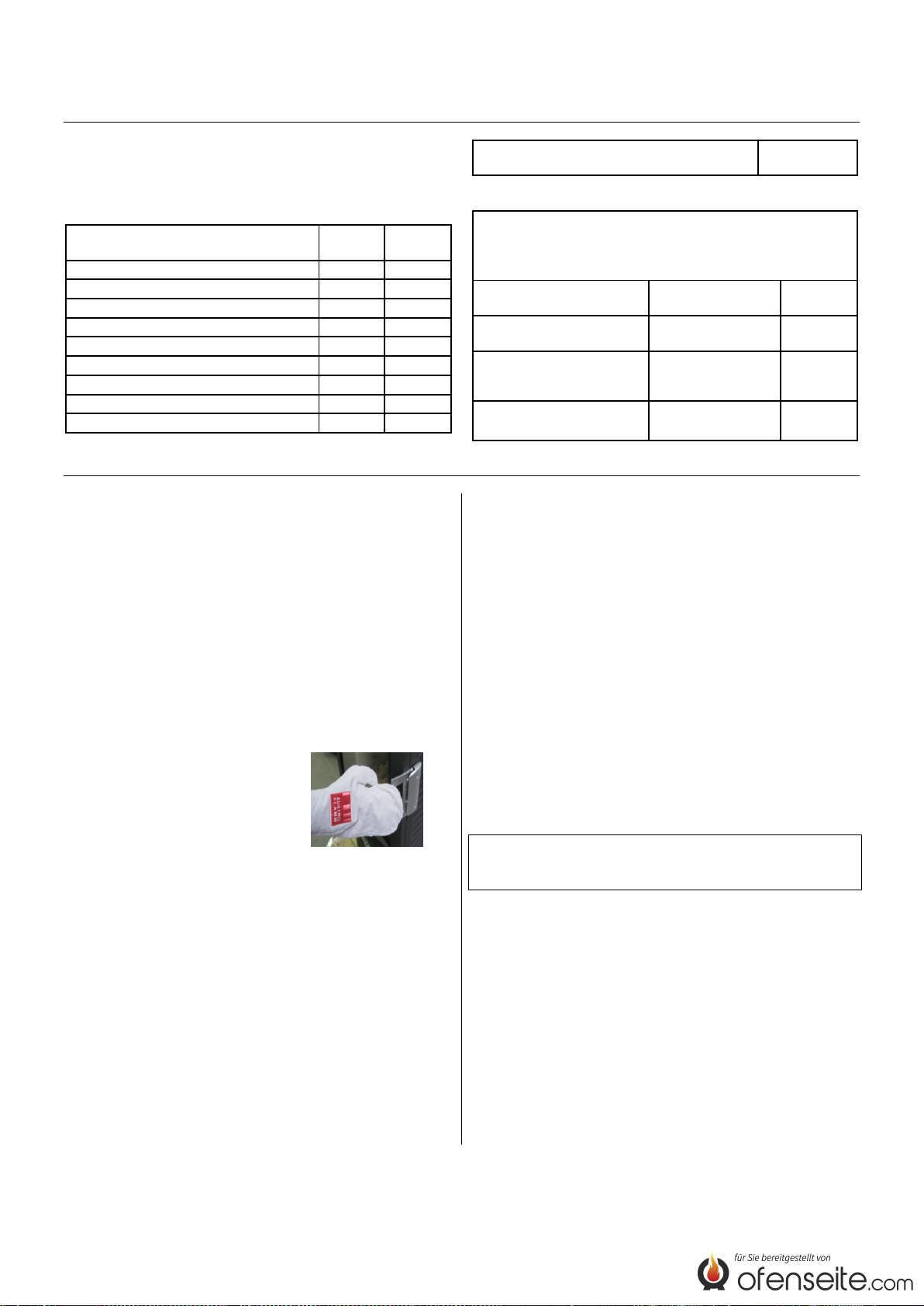

TECHNISCHE DATEN
Yan
Ray
Höhe
1480 mm
mm
1368 mm
Breite
490 mm
634 mm
Tiefe
400 mm
472 mm
Gesamtgewicht
263 kg
327 kg
Gewicht HMS
115 kg
115 kg
Rauchrohrabgang-Ø
150 mm
150 mm
NW-Leistung lt. EN 13240
7 kW
7 kW
Maximale Heizleistung
9 kW
9 kW
Kleinste Heizleistung
3,5 kW
3,5 kW
Raumheizvermögen (abhängig von der
Hausisolierung)
82–210 m³
2.WICHTIGE INFORMATIONEN
Die Informationen in diesem Handbuch sind allgemeiner
Natur. Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten.
Allgemeine Sicherheitshinweise zum
Betrieb Ihres Kaminofens
Lesen Sie vor der Inbetriebnahme des Ofens das
gesamte Handbuch gründlich durch und beachten Sie
die Warnhinweise.
Für den Transport Ihres Heizgerätes dürfen nur
zugelassene Transporthilfen mit ausreichender
Tragfähigkeit verwendet werden.
Ihr Heizgerät ist nicht zur Verwendung als Leiter oder
Standgerüst geeignet.
Beachten Sie, dass sich
Oberflächen des Kaminofens
während des Betriebes stark
erwärmen. Zur Bedienung
des Kaminofens empfehlen
wir die Benützung des
Schutzhandschuhs. Machen
Sie Kinder auf diese Gefahren aufmerksam und halten
Sie sie während des Betriebes von der Feuerstätte
fern.
Achtung –Lack ist kein Rostschutz!
Verbrennen Sie ausschließlich das im Kapitel „saubere
Verbrennung“ angeführte, genehmigte Heizmaterial.
Das Verbrennen oder Einbringen von leicht brennbaren
oder explosiven Stoffen, wie leere Spraydosen und dgl.
in den Brennraum, sowie deren Lagerung in
unmittelbarer Nähe Ihres Heizgerätes, ist wegen
Explosionsgefahr strengstens verboten.
Beim Nachlegen sollen keine weiten oder leicht
brennbaren Kleidungsstücke getragen werden.
Das Abstellen von nicht hitzebeständigen
Gegenständen auf dem Heizgerät oder in dessen Nähe
ist verboten.
Legen Sie keine Wäschestücke zum Trocknen auf den
Ofen. Auch Wäscheständer oder dgl. müssen in
ausreichendem Abstand vom Heizgerät aufgestellt
werden –Brandgefahr.
Dieser Kaminofen ist keine Dauerbrand-Feuerstelle.
Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von
leicht brennbaren und explosiven Stoffen im selben
oder in anschließenden Räumen verboten.
Das Gerät ist nur mit geschlossenen Türen zu
betreiben.
Die Tür sowie alle Einstelleinrichtungen des Geräts
sind zu schließen, wenn das Gerät außer Betrieb ist.
Kaminofenaufstellung
Einzuhaltende Sicherheitsabstände
(Mindestabstände - siehe auch Typenschild)
Fig. 2 a> 800 mm (a –vorne im Strahlungsbereich)
b> 100 mm (b –seitlich)
c> 110 mm (c –hinten)
Bitte beachten Sie, dass der Aufstellungsraum mind. eine
Türe / ein Fenster ins Freie aufweist oder mit einem
derartigen Raum direkt verbunden sein muss. Andere
Feuerstätten und Dunstabzugshauben dürfen nicht im
Raumluftverbund mit Feuerstätten betrieben werden.
Bodentragfähigkeit
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der
Unterkonstruktion dem Gewicht Ihres Kaminofens
standhält
Abgaswerte für die Mehrfachbelegung des Schorn-steines
nach DIN 4705, Teil 3 bzw. zur Bemessung des
Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom
geschlossen
5,4 g/s
Abgastemperatur
geschlossen
340 °C
Mindestförderdruck bei
Nennwärmeleistung
(NWL)
geschlossen
12 Pa
bei 0,8facher NWL
10 Pa
Technische und optische Änderungen, Satz- und Druckfehler vorbehalten.

Yan Xtra / Ray Xtra 2deutsch
Verbrennungsluft
Als Betreiber müssen Sie für ausreichende Ver-
brennungsluft sorgen. Bei abgedichteten Fenstern und
Türen kann es sein, dass die Frischluftzufuhr nicht mehr
gewährleistet ist bzw. das Zugverhalten des Ofens
beeinträchtigt wird. Ggf. muss für eine zusätzliche
Frischluftzufuhr gesorgt werden. Bitte befragen Sie Ihren
Fachhändler. Stellen Sie sicher, dass
Verbrennungsluftöffnungen nicht verschlossen sind!
Rauchrohranschluss
Für den Anschluss der Rauchrohre an den Schornstein
gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr
Kaminofen-Fachhändler kennt diese. Beauftragen Sie
daher unbedingt Ihren Fachhändler mit dem
Rauchrohranschluss.
3.SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG
Zugelassene Brennstoffe
Trockenes, gut abgelagertes, naturbelassenes Holz
(Hartholz bevorzugt), Holzbriketts.
Maximale Brennstoffmenge
Maximal aufzugebende Brennstoffmenge: 1,9 kg Holz oder
Briketts.
Größere Brennstoffmengen können zu Überhitzung und
Beschädigungen am Ofen führen!
Saubere Verbrennung
Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und
unbehandelt sein. Außerdem muss die richtige
Brennholzmenge verbrannt werden, um eine saubere,
emissionsarme Verbrennung zu erreichen.
Inbetriebnahme
Während der ersten 3-4 Abbrandzyklen - bei
Nennwärmeleistung - kann es zu Geruchsentwicklung
kommen und der Lack ist noch nicht ausgehärtet
Richtig Feuer machen
Für den richtigen und sicheren Betrieb der Feuerstätte ist
darauf zu achten, dass der Schornstein den erforderlichen
Förderdruck aufbaut. Dies muss besonders bei jeder
Erstinbetriebnahme (z.B. nach der Sommerzeit) und in der
Übergangszeit (z.B. bei starkem Wind) kontrolliert werden.
Wenn nicht genügend Förderdruck vorhanden ist, dann
können zunächst Papier oder Weichholzspäne verbrannt
werden, um Ofen und Kamin auf Temperatur zu bringen.
Die Lufteintrittsöffnung des Kaminofens darf nicht
verschlossen werden.
Rost reinigen, bei Bedarf Aschekasten entleeren (Vorsicht
auf Glutstücke).
Regler für Primär-/Sekundärluft ganz nach links drehen
(Stellung „+“ in Fig. 2, siehe auch Fig. 4).
Legen Sie 2 –3 Stück Scheitholz (gesamt ca. 1,2 kg)
unten quer in den Feuerraum, mit ausreichend Abstand
zueinander (mind. 2 cm). Darüber kommen ca. 0,7 kg
Weichholzspäne (siehe Fig. 3). Darauf legen Sie in die
Mitte eine Anzündhilfe und zünden diese an.
Schließen Sie die Türe!
Am besten diese erste Holzauflage ohne Änderung der
Luftschieberstellung abbrennen lassen.

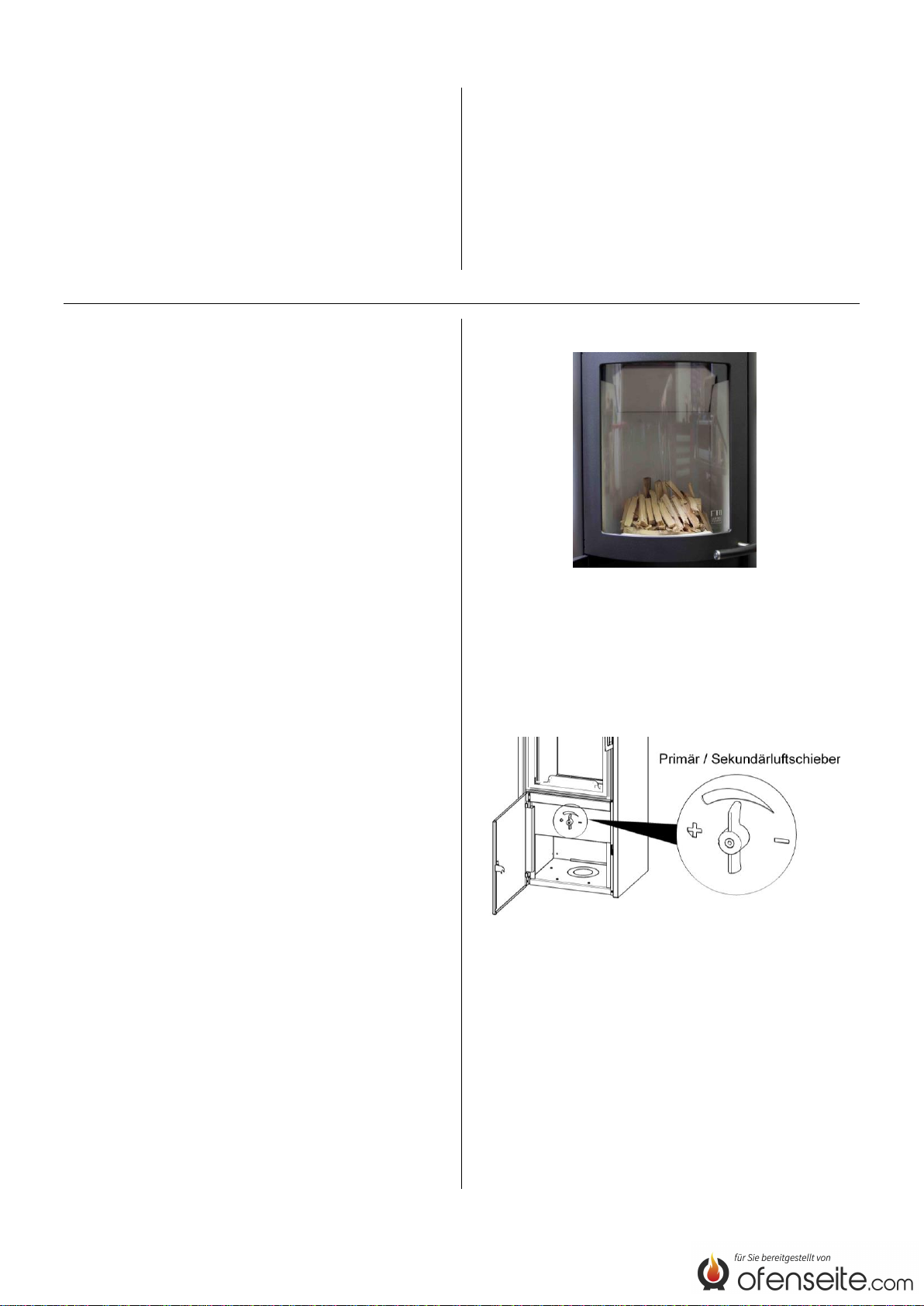

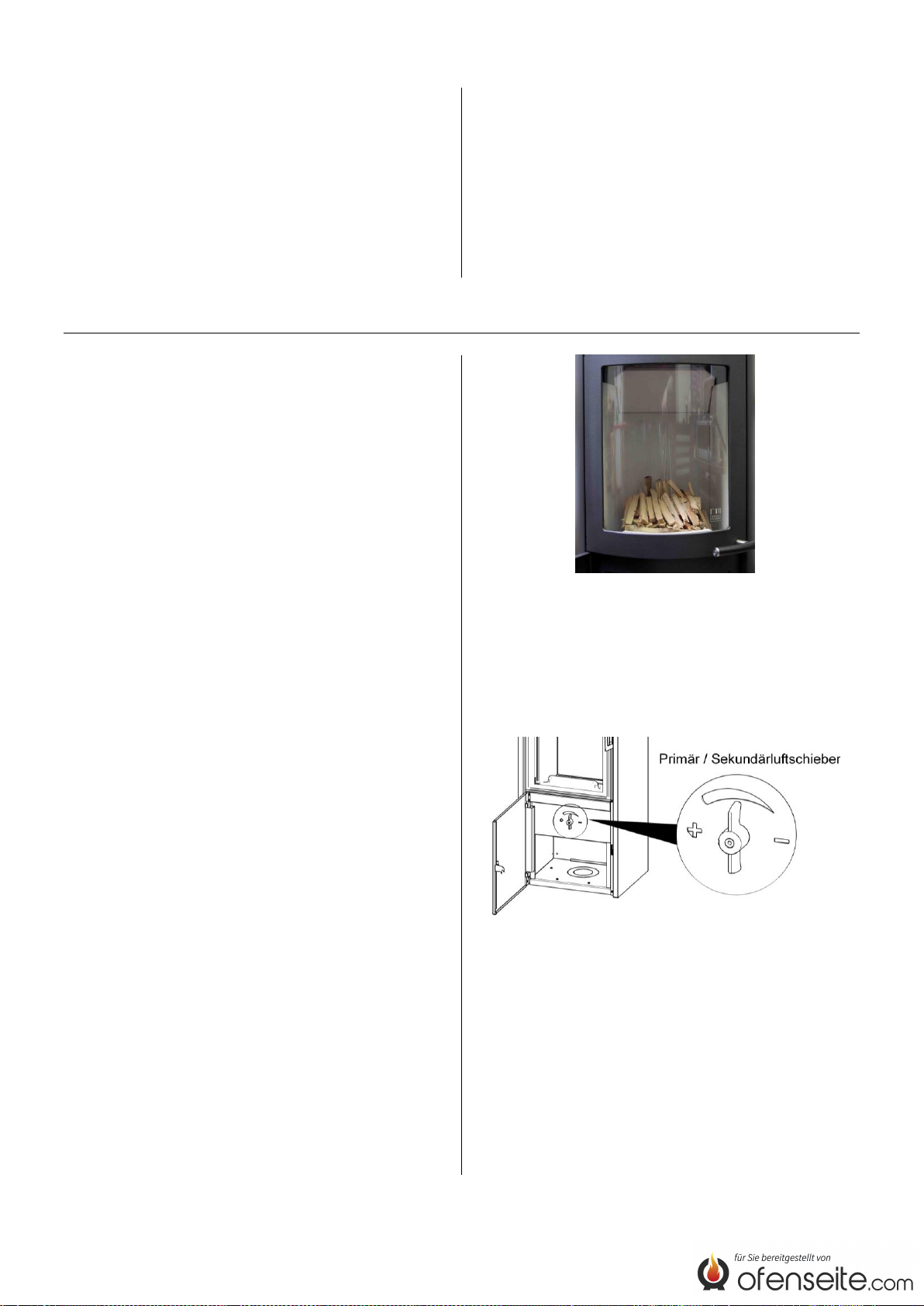

Fig. 3: Vor dem Anzünden
Wenn nur noch Grundglut vorhanden ist (keine Flammen
mehr), dann können Sie, falls gewünscht, wieder eine
Auflage Scheitholz (ca. 1,9 kg) nachlegen.
Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen
vor: Luftregler auf „+“ stellen, Ofentür vorsichtig öffnen,
Holz nachlegen, Türe schließen.
Fig. 4: Luftschieber
Sobald nach einigen Minuten die Holzscheite rundherum
gut brennen (helle, hohe Flammen), können Sie nun mit
dem Luftschieber die Heizleistung regulieren (Regler auf
Maximalstellung „+“ = maximale Heizleistung), die
Flammen sollten aber immer gelb und nie blau bzw. mit
schwarzen Flammenspitzen brennen (sonst wieder mehr
Luft zuführen) –siehe Fig. 4. Während des Abbrands die
Luftzufuhr nicht gänzlich schließen. (Verpuffungsgefahr!)
Die Feuerraumtüre darf nur zur Brennstoffaufgabe oder
zum Entaschen geöffnet werden und ist danach wieder zu
schließen.
Symbolabbildungen

deutsch 3Yan Xtra / Ray Xtra
Heizen in der Übergangszeit
In der Übergangszeit, d.h. bei höheren Außen-
temperaturen, kann es bei plötzlichem Temperaturanstieg
zu Störungen des Schornsteinzuges kommen, so dass die
Heizgase nicht vollständig abgezogen werden. Die
Feuerstätte ist dann mit geringeren Brennstoffmengen zu
befüllen und bei weiter geöffnetem Luftregler so zu
betreiben, dass der vorhandene Brennstoff schneller (mit
Flammentwicklung) abbrennt und dadurch der
Schornsteinzug stabilisiert wird.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann
es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen. Verschließen Sie sofort alle
Luftöffnungen am Kamin und informieren Sie die
Feuerwehr. Nach dem Ausbrennen des Schornsteins
diesen vom Fachmann auf Risse bzw. Dichtheit
überprüfen lassen.

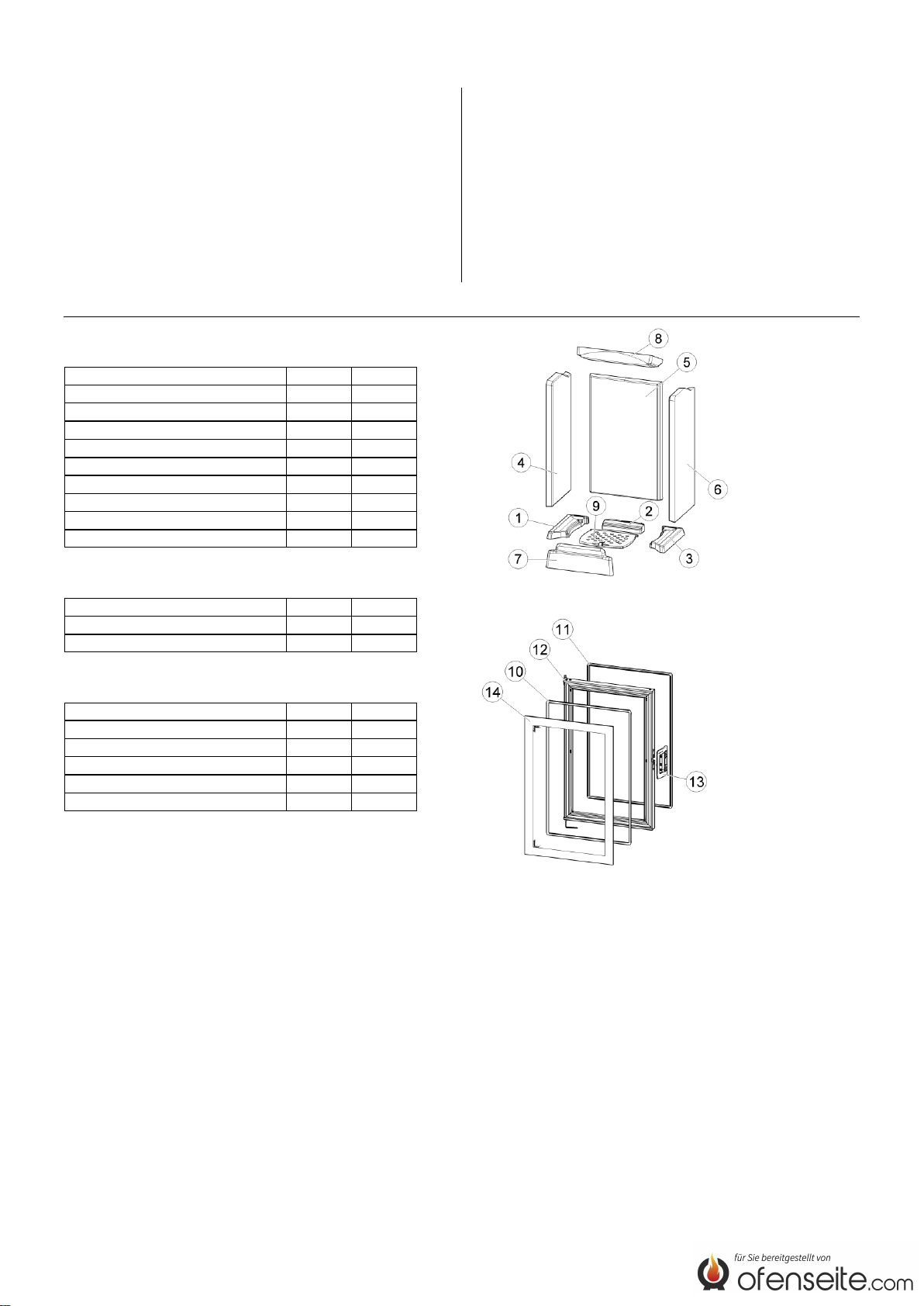

4.DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT
Keramott
Bezeichnung
Nr.-Skizze
Artikelnr.
Keramott Boden links
1
719043
Keramott Boden hinten
2
719045
Keramott Boden rechts
3
719044
Keramott Seite links
4
719047
Keramott Rückwand
5
719046
Keramott Seite rechts
6
719048
Keramott Holzfänger
7
719042
Keramott Umlenkplatte
8
719049
Bodenrost
9
716408
Dichtungen
Bezeichnung
Nr.-Skizze
Artikelnr.
Flachdichtung 10x5x L=2380mm
10
718438
Ovaldichtung 16x8x L=2100mm
11
718763
Sonstiges
Bezeichnung
Nr.-Skizze
Artikelnr.
Tür komplett
12
771279
Türgriff komplett
13
771096
Türglas
14
771274
Glasreiniger 0,5l
--
640070
Ofenlack
--
650002
Zubehör
Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl und Pflegemittel.
WICHTIG:Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist
gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Die Feuerstätte darf nicht verändert werden.
Pflege
Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur
mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger. Nur intakte
Dichtungen gewährleisten die einwandfreie Funktion Ihres Kaminofens!
Reinigung
Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich –evtl. auch öfter, z.B. nach der Reinigung des
Schornsteines –nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig
durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Nummerierung Keramott = Einbaureihenfolge!

Yan Xtra / Ray Xtra 4deutsch
5.AUSSTATTUNGSMERKMALE Yan XTRA / Ray XTRA
Xtra Wärmespeichertechnologie
Die Modelle Yan Xtra/Ray Xtra sind mit der einzigartigen Xtra Wärmespeichertechnologie ausgerüstet. Diese basiert auf
dem patentierten Heat Memory System, aber auch auf der speziellen Rauchgasführung und der regelbaren bzw. sogar
absperrbaren Konvektionsluft. Somit wird ein schnelles Heizsystem mit außergewöhnlicher Wärmespeicherung
kombiniert.

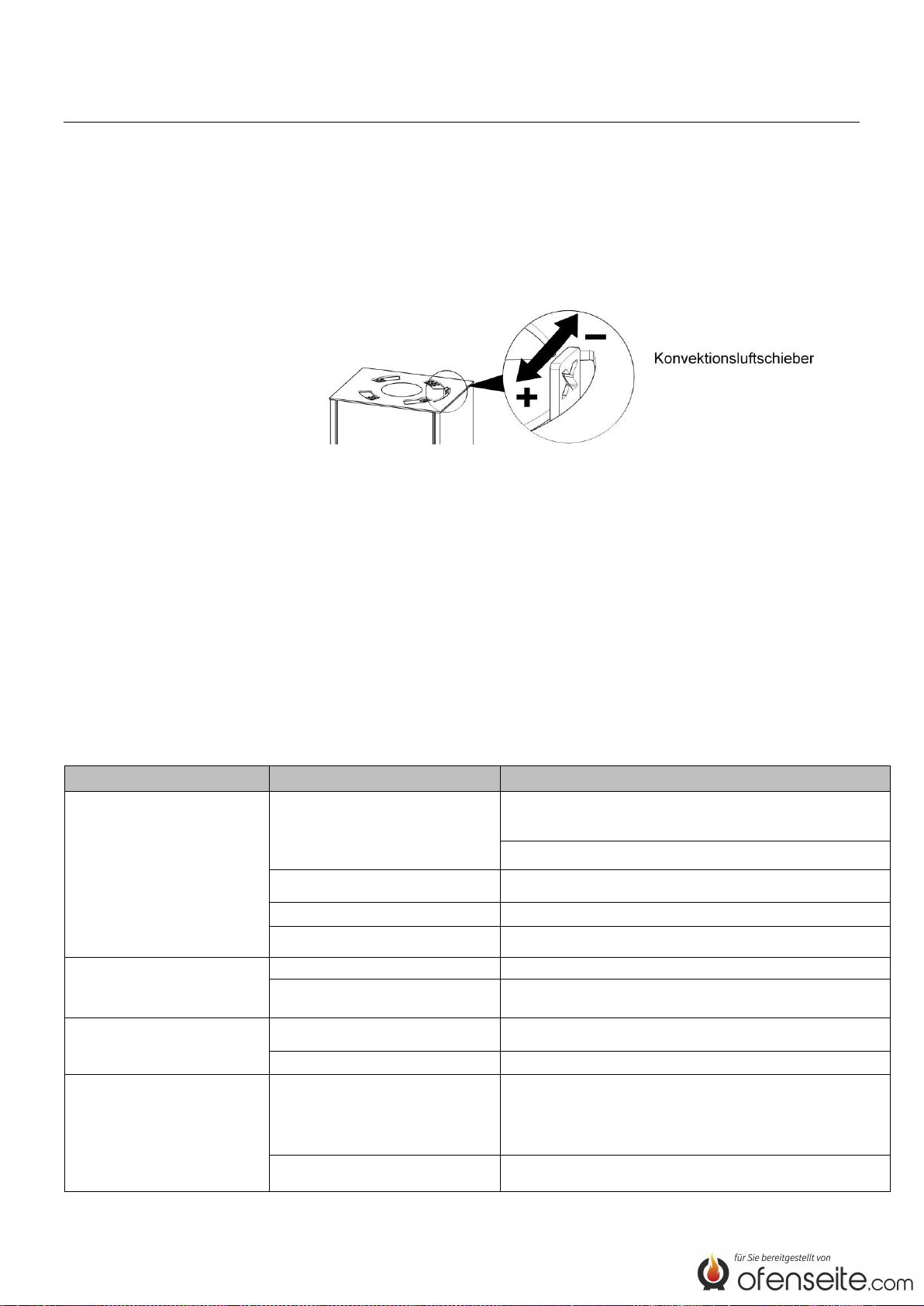

Die Konvektionsluft können Sie nach Bedarf mit dem dazugehörigen Regler (siehe Abbildung) steuern. Je mehr die
Konvektionsluftöffnungen im Deckel offen sind, desto schnellere, aber kürzer anhaltende Wärme erreichen Sie. Dagegen
führt ein geschlossener Deckel zu langsamerer Erwärmung und längerer Wärmeabgabe.
Unser Tipp: Während das Feuer brennt die Konvektionsluft offen lassen und danach schließen, um eine lange,
gleichmäßige Wärmeabgabe zu erreichen.
Raumluftunabhängiger Betrieb
Das Modell Yan Xtra ist als raumluftunabhängiger Kaminofen durch das Deutsche Institut für Bautechnik allgemein
bauaufsichtlich zugelassen. Wird die Verbrennungsluft mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt
der Feuerstätte zugeführt, so darf der Ofen auch in Nutzungseinheiten mit mechanischen Be- oder Entlüftungen
betrieben werden.
Das Modell Ray Xtra kann auch als raumluftunabhängiger Kaminofen betrieben werden. Wird die Verbrennungsluft
mittels dichter Leitung mit Absperrvorrichtung vom Freien direkt der Feuerstätte zugeführt, so darf der Ofen auch in
Nutzungseinheiten mit mechanischen Be- oder Entlüftungen betrieben werden.
Wird der Kaminofen auf diese Art genutzt, ist jedoch die Mehrfachbelegung eines Schornsteins nicht zulässig.
Die DIBT Prüfung gilt für Deutschland.
Problem
Grund
Lösung
Glasscheibe verrußt zu schnell
Grundsätzlich: von Zeit zu Zeit (je nach Gebrauch) muss
jede Glasscheibe mit Austroflamm Glasreiniger gereinigt
werden
schlechter Kaminzug
Klärung mit Schornsteinfeger (ev. Schornstein
verlängern/Zugmessung)
falsche Bedienung des Luftreglers
Unbedingt gemäß Bedienungsanleitung den Luftregler
bedienen (wenn Sekundärluft geschlossen ist, verrußt
die Glasscheibe sehr schnell)
zu große Holzscheite
Menge lt. Bedienungsanleitung einhalten
Betriebstemperatur wurde nicht
erreicht
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte)
verwenden, Luftregulierung beachten
Ofen zieht nicht ordentlich
Kaminzug unzureichend
Klärung mit Schornsteinfeger (ev. Schornstein
erhöhen/Zugmessung
Ofen ist innerlich verrußt
Mehr Brennstoff, trockenes Holz (< 15 % Restfeuchte)
verwenden, Luftregulierung beachten
Ofen riecht stark und raucht
außen
Einbrennphase des Lacks
In den ersten Heizzyklen riecht der Lack!
Ofen ist verstaubt/verschmutzt
Reinigen vor der Saison!
Zu geringer Schornsteinzug,
Rauchrohranschluss undicht
Verbindungsstellen überprüfen und ggf. neu abdichten
Rauchgasaustritt beim
Nachlegen und während der
Heizphase
Schornsteinzug überprüfen, Bedienung überprüfen –
Bedienvideo zu finden unter:
http://www.austroflamm.com/de/Video/index.html
Tür geöffnet, bevor auf Grundglut
abgebrannt
Erst nachlegen, wenn nur noch Grundglut vorhanden
(keine sichtbaren Flammen mehr)

english 5Yan Xtra / Ray Xtra
1.TECHNICAL DATA
As a stove of construction type 1, it is possible to connect
it to the chimney together with an existing other stove or
another hearth for solid fuels, as long as the chimney
calculation complies with DIN 4705, Part 3.
TECHNICAL DATA
Yan
Ray
Height
1480 mm
1368 mm
Width
490 mm
634 mm
Depth
400 mm
472 mm
Weight
263 kg
327 kg
Weight HMS
115 kg
115 kg
Flue pipe outlet diameter
150 mm
150 mm
Nominal thermal output
7 kW
7 kW
Max. thermal capacity
9 kW
9 kW
Smallest heating capacity
3,5 kW
3,5 kW
Room heating capacity (depending on
building insulation)
82 –210 m³
Exhaust values for multiple use of the chimney in
accordance with DIN 4705, Part 3 and for the calculation
of the chimney measurements in accordance with DIN
4705, Part 2
Fluegas mass flow
closed
5,4 g/s
Fluegas temperature
closed
340 °C
Minimum feed pressure
Nominal thermal output
closed
12 Pa
at 0.8 times n.
ther. outp.
10 Pa
2.IMPORTANT INFORMATION
The installation and operation information given here is of
general nature. National and European standards, local
and building regulations as well as fire prevention laws
must be observed during the operation of the stove.
General safety instructions for the
operation of your stove
Read the entire manual before starting up your stove
thoroughly and observe the caution notices.
Your heating unit must not be moved without approved
means of transport with sufficient load-bearing
capacity.
Your heating unit is not suitable to be used as a stand
or as a ladder.
Please keep in mind that your
stove’s surface heats up
considerably during operation.
We therefore recommend
wearing a safety mitten when
operating your stove.
Attention –stove varnish is no rust prevention!
Make your children aware of this particular danger and
keep them at a distance from the heating unit
whenever it is in operation.
Only burn approved fuels and materials as listed in the
chapter “Clean Burning”.
The burning or placing of flammable or explosive
materials, such as empty spray cans, etc. into the
firebox as well as the storage of such materials in the
immediate vicinity of your heating unit is strictly
forbidden due to the danger of explosion.
Do not wear loose or flammable clothing when adding
fuel to the fire.
Placing non-heat-resistant objects on the heating unit
or in the vicinity of the heating unit is forbidden.
Do not lay laundry onto the stove for drying. Laundry
hung up to dry must be kept at a safe distance from the
stove because of the danger of fire.
The wood stove is not suitable for long term heating.
During the operation of your heating unit it is forbidden
to use flammable or explosive materials in the same or
an adjacent room to the one in which your heating unit
is located.
The appliance must be operated with the stove door
closed.
The stove door and all fittings for adjusting the stove
must be closed, if the appliance is out of use.
Setting up your stove
Required safety distances (Minimum
distances –see name plate - in Fig. 2)
a > 800 mm - towards the front in the radiated area
b > 100 mm –to the side
c > 110 mm –to the back
Make sure that the room in which the stove is set up has at
least one door or window into the outside or is directly
adjacent to such a room. Other fireplaces and extractor
hoods must not be operated in the same room as the
stove.
Floor load capacity
Make sure that the load capacity of the supporting
construction is sufficient to carry the weight of the entire
unit, before the heating unit is installed.
Subject to technical and optical modifications. Formatting and printing errors excepted.

Yan Xtra / Ray Xtra 6english
Combustion air
Being the user of the stove you must take care of a
sufficient combustion air supply. Sealed-up windows and
doors may not allow a sufficient combustion air supply or
disturb the draught behaviour of your stove. Please ensure
the additional supply of fresh combustion air if necessary.
For details please consult your specialist retailer. Make
sure that the combustion air intakes are not blocked!
Stove pipe connection
For your own safety stringent laws apply for connecting the
stove pipes to the chimney. Your professional dealer or
distributor knows these laws. Please have your certified
retailer carry out the connection of your stove.
3.CORRECT OPERATION OF YOUR STOVE
Approved fuels
Dry, well cured and natural wood (hardwood preferred),
wood briquettes.
Maximum amount of fuel
Maximum amount of fuel to be added: 1,9 kg wood or
briquettes. Larger amounts of fuel can lead to overheating
and thus damage the stove.
Clean burning
The wood must be dry (relative wood moisture < 15%) and
untreated and the right amount of wood must be burned in
order to ensure a clean fire that releases only small
amounts of emissions.
Startup procedures
During the first 3-4 operations - at nominal heat output -
there may be some odour development and the varnish
has not yet hardened.
Making a fire
For the correct and safe operation of your stove please
pay attention of the chimney developing the necessary
feed pressure. This must especially be considered before
the initial operation (or e.g. after the summer heating
break) and during the mid-season heating periods (e.g. at
strong wind, etc.).
If there is not enough feed pressure, please light only
some paper or small kindling first, in order to “warm up”
the stove and the chimney. The air inlet must not be
covered or closed.
Clean grate, empty ash drawer if necessary (watch out for
ambers!)!
Fully turn the lever for the combustion air (position “+” fig.
2, also fig. 4).
Place 2-3 logs (approx. 1,2 kg in total) crossways in the
combustion chamber with sufficient distance from each
other (min. 2 cm), on top of that place some softwood
chippings (approx. 0.7 kg) and some ignition aid and light.
Close the door!
.
Fig. 3: before lighting
We recommend to let the first load burn down without
changing the air lever position.
As soon as no visible flames are left (only embers in the
combustion chamber), you can put another load of logs
(approx. 1,9 kg) in the combustion chamber if desired.
When reloading the stove please repeat the procedure as
mentioned under “first lighting”: air lever position on “+” (=
open), open door carefully, place logs, close door.
Fig. 4: air knob
After a few minutes, when the logs burn well on all sides
(bright, high flames), you can adjust the heat output with
the air lever (lever on max. position “+” = maximum heat
output), the flames should be yellow and never look
blueish or have black tips (otherwise add more air) –see
fig. 4. Never close air supply completely during operation.
(danger of flash-fire!)
The stove door may be opened only for refuelling or
disposing of ashes and is to be closed again afterwards.
symbol figures

english 7Yan Xtra / Ray Xtra
Heating in-between seasons
If you heat the stove in between seasons, when the
outside temperatures are higher, the flue gases may not
be able to escape completely and this may lead to
disturbances in the chimney draught, especially if the
temperatures are rising suddenly. The stove has to be
charged with less wood then and the primary air has to be
increased so that the wood can burn down faster (with
visible flames) and thus the chimney draught can stabilize.
Chimney fire
A chimney fire may occur, due to sooting and deposits in
the chimney, if wrong or humid fuel is used. In case of a
chimney fire close all air inlets on the fireplace/chimney
immediately and call the fire brigade. Please have an
expert inspect your chimney for cracks and air-tightness
after the burning out of the chimney.
4.THE MOST IMPORTANT SPARES—OVERVIEW
Gaskets
Description
No.drawing
Part number
Gasket 10x5, L=2380 mm
10
718438
Gasket 16x8, L=2100 mm
11
718763
Keramott
Description
No.drawing
Part number
Bottom left, Keramott
1
719043
Bottom rear, Keramott
2
719045
Bottom right, Keramott
3
719044
Side component left, Keramott
4
719047
Rear, Keramott
5
719046
Side component right, Keramott
6
719048
Wood retainer, Keramott
7
719042
Baffle plate rear, Keramott
8
719049
Grate
9
716408
Other parts
Description
No.drawing
Part number
Yan Xtra door
12
771279
Door handle
13
771096
Yan Xtra door glass
14
771274
Glass cleaner ½ litre
--
640070
Stove lacquer
--
650002
Accessories
You can obtain floor plates of glass or steel or care products from your certified dealer.
IMPORTANT: Have defective parts replaced by your certified dealer. This will guarantee that your stove functions
properly and safely.
The fireplace must not be amended.
Maintenance
To clean the glass, please use a specialized product such as Thermohit glass cleaner. Lacquered surfaces are to be
cleaned only with a cloth (may be damp). Special cleaning agents should also be used for stainless steel surfaces. Only
gaskets in good order ensure the proper function of your stove!
Cleaning
The stove, flue outlets and smoke pipes should be cleaned and inspected for deposits every year –if necessary more
often, e.g. after the cleaning of the chimney. The chimney also has to be cleaned regularly by the chimneysweeper. Your
chimneysweeper will inform you of the necessary inspection intervals. An expert should inspect the stove annually.
Keramott numbering = installation instructions!

Yan Xtra / Ray Xtra 8english
5.SPECIAL FEATURES Yan XTRA / Ray XTRA
Xtra heat storing technology
The models Yan Xtra/Ray Xtra have been equipped with the unique Xtra heat storing technology. This technology is
based on the patented Heat Memory System, but also on the special flue gas guidance and the convection air which can
be regulated or shut off completely. Consequently a fast heating system is being combined with an extraordinarily
efficient heat storing.
The convection air can be regulated according to demand with the attached lever (see picture). The more the convection
air outlets of the top plate are open, the faster heat but less heat storing can be reached. A closed top plate will however
lead to slow heat and longer heat storing.
Konvektionsluftschieber = convection air lever
Our hint: while the fire still burns let the convection air outlets open; close them after the fire has burnt down in order to
reach a steady heat emission.
Operation with external air supply
The German institute for constructional engineering (DIBT) has given the Yan Xtra the general technical approval for
operation with external air supply. If the combustion air is being supplied directly to the furnace by an air-tight pipe
including closing mechanism from the outside, then the stove may be used in residential property with mechanical
ventilation.
Ray Xtra can be operated with an external air connection. If the combustion air is being supplied directly to the furnace
by an air-tight pipe including closing mechanism from the outside, then the stove may be used in residential property with
mechanical ventilation.
If the stove in being used like that, a multiple stove installation on the same chimney is forbidden.
This stove has been approved by the German DIBT.
problem
possible reason
solution
door glass gets sooty too fast
generally: door glasses must be cleaned with Austroflamm
glass cleaner from time to time (depending on the frequency
of use)
bad chimney draught
contact your chimney sweep (elongate chimney/draught
metering)
incorrect use of the combustion air
supply lever
please operate air lever according to user's instructions (if
secondary air is closed, the door glass soots rather fast)
wood logs are too large
keep to the max. fuel quantity according to user's instruction
operating temperature was not
reached
more fuel, use dry wood (< 15 % residual moisture), attend
air regulation
stove does not get enough
combustion air
chimney draught not sufficient
contact your chimney sweep (elongate chimney/draught
metering)
stove is sooted inside
more fuel, use dry wood (< 15 % residual moisture), attend
air regulation
stove smells strongly and there
is smoke on the outside
surface
baking phase of the varnish
there may be some odour development during the first
operations
stove is dusty/dirty
cleaning before the heating season starts!
chimney draught no sufficient, flue
pipe connection leaky
inspect joints and seal up again if necessary
exhaust gas emission while
putting more wood on the fire
and during operation
check chimney draught, examine operating - for info video
follow: http://www.austroflamm.com/de/Video/index.html
the stove door was opened before
the wood has burnt down to
embers
put more fuel wood into the combustion chamber only if there
are only embers left (no more visible flame)

italiano 9Yan Xtra / Ray Xtra
1.DATI TECNICI
Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è
adatta per essere collegata ad una canna fumaria già
utilizzata per altre stufe o fonti di calore che impiegano
combustibili solidi, se le dimensioni della canna fumaria lo
consentono (norma DIN 4705, Parte 3).
DATI TECNICI
Yan
Ray
Altezza
1480 mm
1368 mm
Larghezza
490 mm
634 mm
Profondità
400 mm
472 mm
Peso
263 kg
327 kg
Peso HMS
115 kg
115 kg
Diametro uscita fumi
150 mm
150 mm
Rendimento nominale
7 kW
7 kW
Rendimento massimo
9 kW
9 kW
Rendimento minimo
3,5 kW
3,5 kW
Volume riscaldabile (dipende dalle condizioni
di isolamento )
82 –210 m³
Valori delle emissioni per allacciamento multiplo alla
canna fumaria (secondo norma DIN 4705, Parte 3) e per
il calcolo delle dimensioni della canna fumaria (secondo
DIN 4705, Parte 2)
Flusso fumi
chiuso
5,4 g/s
Temperatura fumi
chiuso
340 °C
Depressione minima con
rendimento nominale
(r.nom.)
chiuso
12 Pa
Con potenza calorifica
nominale di 0,8 volte
con r.nom. di
0,8 volte
10 Pa
2.INFORMAZIONI IMPORTANTI
Questo manuale contiene informazioni generali. Devone
essere rispettate sia le norme nazionale e europee, le
disposizioni locali e le leggi sul edilizia ed anche le
disposizioni dei vigili del fuoco.
Avvertenze generali e precauzioni
nell'impiego della Kaminofen
Prima di mettere in funzione la stufa vi raccomandiamo
di leggere attentamente l'intero manuale che vi fornisce
importanti informazioni e avvertimenti.
Per il trasporto della stufa utilizzate mezzi idonei, la cui
portata sia sufficiente a sostenerne il peso.
Non utilizzate la stufa come se fosse una scala o
un'impalcatura per salirvi sopra.
Attenzione ! Durante il
funzionamento, la superficie del
apparecchio si riscalda. In caso
di contatto consigliamo l'utilizzo
di un apposito guanto durante il
funzionamento.
Attenzione –questa vernice non è antiruggine.
Istruite i vostri bambini su questi inconvenienti e
teneteli lontani dalla stufa quando è accesa.
Utilizzate solo i combustibili indicati nel capitolo
„Combustibili adatti“.
Nella camera di combustione non devono essere
infilate e bruciate sostanze facilmente infiammabili od
esplosive, come bombolette spray vuote e simili. E’
severamente vietato lasciare tali oggetti nelle
immediate vicinanze della stufa (pericolo di
esplosione).
Mentre si ricarica legna nella stufa accesa è
sconsigliato portare capi di abbigliamento che possano
prendere fuoco facilmente.
Non appoggiate oggetti non resistenti al calore sulla
stufa o nelle sue immediate vicinanze.
Non mettete ad asciugare biancheria sopra la stufa.
Stendibiancheria o simili devono essere collocati ad
una distanza adeguata dalla stufa (pericolo di
incendio).
La stufa non e una stufa da tenere in funzione
ininterrotamente.
Quando la stufa è in funzione è sconsigliato l’ utilizzo
di sostanze facilmente infiammabili o esplosive nella
stessa stanza o in stanze adiacenti.
L’apparecchio deve funzionare ad antina chiusa.
Antina e regolazioni devono essere chiusi quando il
modello non è in funzione.
Installazione della stufa
Distanze di sicurezza
(distanze minime) Fig. 2
a > 800 mm
b > 100 mm
c > 110 mm
(a –anteriormente nell’area di irradiazione)
(b –lateralmente)
(c –posteriormente)
Il luogo in cui installate la stufa deve disporre di almeno
una porta / finestra che dia all’esterno oppure deve essere
collegato direttamente ad un ambiente con accesso
all’esterno. Non devono essere messi in funzione nella
stessa stanza, altre stufe, caminetti o estrattori fumi.
Portata del pavimento
Prima di installare la stufa, accertatevi che la struttura
sottostante al punto in cui volete sistemarla sia in grado di
sopportarne il peso.
Salvo modifiche di carattere tecnico ed estetico o errori di fotocomposizione e stampa. .

Yan Xtra / Ray Xtra 10 italiano
Fornimento d'arai fresca
Il gestore del focolare deve garantire la fornitura di un
sufficiente volume d'aria fresca. In ambienti con porte e
finestre chiuse ermeticamente la fornitura d'aria fresca non
sempre e'garantita. Questo puo influenzare il tiraggio del
focolare. Eventualmente deve essere previsto un aflusso
d'aria supplementare. Rivolgetevi al vostro rivenditore per
ulteriori informazioni. Assicurarsi che le prese d’aria
comburenti non siano ostruite!
Collegamento del tubo di uscita fumi
Per garantire la vostra sicurezza, il collegamento dei tubi
di uscita fumi alla canna fumaria è regolato da apposite
norme. Per l’installazione e il collegamento rivolgetevi
quindi al vostro rivenditore, che è a conoscenza di tali
disposizioni.
3.PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN
Combustibili adatti
Legna naturale e non trattata, secca e sufficiente-mente
depositata (preferibilmente legno resistente/
duro), tronchetti di legno pressato.
Quantità massime di combustibili
La massima quantità di combustibile consigliata: 1,9 kg di
legna o bricchetto per volta. Non introducete quantità
eccessive di combustibile per evitare un surriscaldamento
ed un conseguente danneggiamento della stufa.
Combustione ed ecologia
Per ottenere una combustione corretta con un minimo di
emissioni la legna deve essere secca (< 15 % di umidità
relativa) e non trattata e non si devono superare le
quantità di combustibile consigliate.
Prime accensioni
Durante le prime 3-4 accensioni –a regime normale –la
vernice, biscottandosi, può liberare odore.
Per una corretta accensione
Per un utilizzo corretto e sicuro della vostra stufa-
caminetto occorre prestare attenzione che all’interno della
canna fumaria si sviluppi un tiraggio adatto. Soprattutto
durante ogni prima accensione (per esempio dopo il
periodo estivo) e durante le stagioni transitorie di
primavera e autunno (per esempio sotto condizioni di forte
vento) questo controllo è molto importante. Se il tiraggio è
insufficiente, potete usare carta o trucioli di legno dolce per
portare a temperatura la stufa o il caminetto.
La presa d’aria non deve mai essere tappata o chiusa.
Durante le operazione di pulizia griglia o svuotamento
ceneri, da eseguire all’occorrenza, prestare attenzione alle
braci!
Tirate la regolazione dell'aria ( Posizione " +" come da
fig.2, vedi anche fig. 4).
Sistemate in diagonale 2 -3 ceppi di legna (peso totale ca.
1,2 kg) sul fondo della camera di combustione, ad una
distanza sufficiente l'uno dall'altro (minimo 2 cm).
Distribuite sopra di essi ca. 0,7 kg di trucioli di legno
dolce(vedi fig. 3) infine posizionate l'accendi fuoco e
accendete.
Chiudete la porta!
Lasciate ardere la prima carica di legna senza modificare
la posizione della regolazione dell'aria.
Fig. 3: Prima dell'accensione
Potete procedere alla successiva carica di legna (ca. 1,9
kg) quando all'interno della camera di combustione sono
rimaste solo le brace (e si vedono più le fiamme).
Quest’operazione va ripetuta per ogni carica successiva:
aprite la levetta della regolazione dell'aria spostandola in
posizione "+/aperto", poi aprite l'anta, aggiungete la legna
e richiudete infine l'anta..
Fig. 4: Regolazione della levetta dell'aria
Quando i ceppi avranno iniziato ad ardere bene (fiamma è
chiara e alta), potete regolare il rendimento della stufa con
la levetta della regolazione dell'aria ( la levetta in posizione
massima "+" corrisponde alla rendimento massimo).
Qualora la fiamma sia blu anziché gialla oppure nera in
punta aprite la levetta della regolazione d'aria per
aumentare l'alimentazione d'aria - vedi fig.4. Non chiudete
completamente la regolazione d'aria durante il
funzionamento. (pericolo d’incendio!)
Si consiglia di aprire l’antina solo per il ricaricamento di
legna o la sistemazione delle braci e di richiuderla poi
immediatamente.
Spiegazione dei simboli

italiano 11 Yan Xtra / Ray Xtra
Il riscaldamento durante le mezze
stagioni
Se accendete la stufa durante le mezze stagioni, quando
le temperature sono più elevate, possono sussistere
condizioni di tiraggio sfavorevolli in modo tale da non
evacuare il fumo interamente, specialmente se le
temperature si alzano in modo repentino. Consigliamo
quindi di caricare meno legna e di tenere la presa d'aria
aperta del tutto per permettere una combustione più
rapida, con una fiamma più alta. In tal modo il tiraggio
della canna fumaria si stabilisce.
Autocombustione della canna
fumaria
Fuliggine e depositi causati da legna inadeguata o troppo
umida possono provocare l'autocombustione della canna
fumaria. Chiudete immediatamente tutte le prese d'aria
presenti su stufa e camino e chiamate i vigili del fuoco.
Fate poi ispezionare la vostra canna fumaria da personale
specializzato che ne verifichi le crepe e la tenuta.
4.PROSPETTO DEI RICAMBI PRINCIPALI
Guarnizioni
Denominazione
N. su dis.
N. art.
Guarnizione 10x5, L=2380 mm
10
718438
Guarnizione 16x8, L =2100 mm
11
718763
Keramott
Denominazione
N. su dis.
N. art.
Keramott di basa sinistra
1
719043
Keramott di basa
2
719045
Keramott di basa destra
3
719044
Keramott lateral sinistra
4
719047
Keramott posteriore
5
719046
Keramott lateral destra
6
719048
Keramott fermalegna
7
719042
Keramott tagliafiamme
8
719049
Griglia
9
716408
Altre parti
Denominazione
N. su dis.
N. art.
Porta
12
771279
Maniglie
13
771096
Yan Xtra vetroceramico antina
14
771274
Detergente vetroceramico 0,5 l
--
640070
Vernice
--
650002
Accessori
Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio e prodotti per la cura e pulizia.
IMPORTANTE:per la sostituzione di parti difettose rivolgetevi esclusivamente al vostro rivenditore di Kaminofen,
in questo modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro.
Il focolalere non deve essere modificato.
Pulizia
Per la pulizia del vetro ceramico dell'antina utilizzate gli appositi prodotti in vendita presso i rivenditori di stufe (ad es.
Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le
superfici in acciaio inox vanno trattate con gli appositi detergenti.
Il buon funzionamento della vostra stufa dipende dal buono stato delle guarnizioni.
Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti ogni anno - anche più spesso, se necessario, per esempio
in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio
spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale
specializzato dovrebbe ispezionare la stufa annualmente.
Numerazione dei refrattari = ordine da seguire per il
montaggio!

Yan Xtra / Ray Xtra 12 italiano
5.speciali caratteristiche Yan XTRA / Ray XTRA
Tecnologia di accumulo calore Xtra
Il modelli Yan Xtra/Ray Xtra sono stato dotato del rivoluzionario sistema ad accumulo di calore Xtra. Questa tecnologia è
un'evoluzione del consolidato e brevettato Heat Memory System, combinata alla regolazione di evacuazione dei fumi e
aria convettiva la quale può essere regolata fino a totale chiusura. Il risultato è una combinazione perfetta fra rapida
diffusione del calore ed una straordinaria capacità di accumulo e di mantenimento.
L'aria convettiva può essere regolata manualmente attraverso un apposito leverismo (vedi disegno). Più gli spazi
convettivi sul piano superiore sono aperti, più è rapida la diffusione del calore, mentre diminuisce la capacità di
accumulo. A piano superiore chiuso, invece, si beneficia di un elevato mantenimento del calore.
Konvektionsluftschieber = regolazione dell' aria convettiva
Consiglio: mantenete gli spazi convettivi aperti mentre il fuoco arde; richiudeteli quando la fiamma lascia il posto alle
braci per ottenere un'emissione di calore costante ed equilibrata.
Funzionamento con presa d'aria esterna
La stufa caminetto Yan Xtra con funzionamento a presa d'aria esterna è testata e approvato dall'istituto tecnico per
l'edilizia in Germania E' possibile installare la stufa caminetto in ambienti nei quali viene utilizzato un sistema di
aereazione meccanico se l'alimentazione con aria comburente avviene dall'esterno tramite un condotto ermetico dotato
di valvola registro aria.
Il modello Ray Xtra è dotato anche di una presa d'aria esterna .
E' possibile installare la stufa caminetto in ambienti nei quali viene utilizzato un sistema di aereazione meccanico se
l'alimentazione con aria comburente avviene dall'esterno tramite un condotto ermetico dotato di valvola registro aria.
In caso di funzionamento con presa d'aria esterna non è consentito l'allacciamento multiplo ad una singola canna
fumaria.
L'omologazione DIBT per la Germania è stata effettuata.
problema
possibile causa
soluzione
il vetro si annerisce troppo
velocemente
in generale: i vetri antina devono essere puliti saltuariamente
con un prodotto specifico (secondo la frequenza di utilizzo)
cattivo tiraggio
contattate lo spazzacamino di fiducia (allungare il tratto di
evacuazione fumi)
uso improprio della presa d'aria
comburente
la leva della presa d'aria deve essere utilizzata come da
manuale (se la presa d'aria secondaria è chiusa, il vetro si
annerisce più rapidamente)
i ceppi sono troppo grandi
rispettate le quantità di carico combustibile indicate sul
manuale
non è stata raggiunta la
temperatura interna necessaria
aggiungere legna con basso tasso d'umidità (< 15 %),
regolare presa d'aria
la stufa non riceve sufficiente
aria comburente
tiraggio insufficiente
contattate lo spazzacamino di fiducia (allungare il tratto di
evacuazione fumi)
la stufa è sporca internamente
aggiungere legna con basso tasso d'umidità (< 15 %),
regolare presa d'aria
la stufa libera un forte odore
ed il rivestimento esterno fa
fumo
fase di indurimento della vernice
può svilupparsi un forte odore durante le prime accensioni
la stufa è sporca / impolverata
prima della stagione, procedere ad una pulizia generale della
stufa
fuoriuscita di fumo durante
operazione di ricaricamento e
durante il funzionamento
controllate le guarnizioni e risigillate se necessario
tiraggio insufficiente, perdita nel
condotto fumario
controllate il tiraggio, controllate modalità d'uso - per info
video: http: www.youtube.com/watch?v=5Mg5MahGEwA
l'antina è stata aperta prima che la
legna diventasse brace
ricaricare solo quando la legna si è trasformata in brace (e la
fiamma non è più visibile)

français 13 Yan Xtra / Ray Xtra
1.CARACTÉRISTIQUES TECHNIQUES
Le poêle de type 1 peut être raccordé à une cheminée
déjà occupée par d’autres poêles ou cuisinières à
combustibles solides, à condition toutefois que les
dimensions de la cheminée selon la norme DIN 4705
Partie 3 l’autorisent.
CARACTÉRISTIQUES
TECHNIQUES
Yan
Ray
Hauteur
1480 mm
1368 mm
Largeur
490 mm
634 mm
Profondeur
400 mm
472 mm
Poids
263 kg
327 kg
Poids HMS
115 kg
115 kg
Diamètre à la base du carneau
150 mm
150 mm
Puissance calorifique selon EN 13240
7 kW
7 kW
Puissance calorifique maximale
9 kW
9 kW
Puissance calorifique minimale
3,5 kW
3,5 kW
Volume chauffé (selon l’isolation du
bâtiment)
82 - 210 m³
Caractéristiques des gaz de combustion en vue de
l’installation de plusieurs appareils sur une cheminée
selon DIN 4705 Partie 3 ou du dimensionnement de la
cheminée selon DIN 4705 Partie 2
Débit de gaz de
combustion
fermé
5,4 g/s
Température des gaz de
combustion
fermé
340 °C
Pression d’extraction
minimale à la puissance
nominale
fermé
12 Pa
à 0,8 fois la
puissance nominale
10 Pa
2.INFORMATIONS IMPORTANTES
Les informations dans ce manuel, sont présentées d’une
façon générale. Les normes nationales et européennes,
les directives de construction régionales ainsi que les
accords concernant la sécurité incendie sont à respecter.
Remarques générales concernant la
sécurité
Lisez attentivement l’ensemble du manuel avant de
mettre le poêle en service et respectez les
avertissements relatifs à la sécurité.
Le transport de l’appareil doit toujours être effectué au
moyen d’un appareillage de capacité suffisante.
Le poêle ne doit pas être utilisé comme marchepied ou
estrade.
Merci de prêter attention à la
surface du poêle qui devient
trés chaude pendant son
fonction-nement. Nous recom-
mandons d’utiliser le gant de
protection.
Attention –la peinture n’est pas une protection anti-
rouille
Expliquez bien le risque de brûlures à vos enfants et
tenez-les éloignés de l’appareil lorsque celui-ci
fonctionne.
Utilisez toujours le combustible autorisé selon le
chapitre « Combustion non polluante ».
La combustion ou l’introduction de matières très
inflammables ou explosives dans le foyer, par exemple
de bombes aérosols vides, est strictement interdite en
raison du risque d’explosion, de même que la
conservation de tels produits à proximité de l’appareil.
Ne rechargez pas le poêle alors que vous portez des
vêtements amples ou en matières inflammables.
Il est interdit de déposer des objets ne résistant pas à
la chaleur sur l’appareil ou à proximité.
Ne faites pas sécher de linge sur le poêle.
Les étendages et égouttoirs à linge ou autres doivent
être placés suffisamment loin de l’appareil pour éviter
tout risque d’incendie.
Lorsque le poêle est en marche, ne travaillez jamais
avec des matières facilement inflammables ou
combustibles dans le local où il se trouve ni dans une
pièce adjacente.
Le poêle est un chauffage d'appoint.
L’appareil doit être utilisé portes fermées.
La porte ainsi que tous les équipements de réglage de
l’appareil sont à fermer quand celui-ci ne fonctionne
pas.
Installation du poêle
Distances de sécurité à respecter
(distances minimum –voir également plaque
d’identification) (Fig. 2)
a > 800 mm - sur l’avant dans la zone de rayonnnement
b > 100 mm –sur les côtes
c > 110 mm –sur l’arrière
Attention : le local dans lequel vous installez le poêle doit
être pourvu au minimum d’une porte ou d’une fenêtre
donnant à l’extérieur, ou communiquer avec une autre
pièce donnant à l’extérieur.
Capacité portante du sol
Avant d’installer l’appareil, vérifiez si le sol pourra en
supporter le poids.
Sous réserve de modifications techniques et optiques, ainsi que d'erreurs de composition et d'impression.

Yan Xtra / Ray Xtra 14 français
Air de combustion
En tant qu’utilisateur, vous devez faire en sorte qu’il y ait
suffisamment d’air de combustion. Si toutes les fenêtres et
portes sont fermées hermétiquement , il se peut que
l’entrée d’air frais ne se fasse plus correctement voire
même que le tirage du poêle en soit affecté. Dans ce cas,
une arrivée d’air frais supplémentaire est nécessaire.
Merci de vous adresser alors à votre revendeur. Assurez-
vous que les ouvertures de combustion ne soient pas
obstruées !
Raccordement au conduit de
cheminée
Pour votre sécurité, des consignes strictes doivent être
respectées pour le raccordement des tuyaux au conduit.
Votre installateur professionnel connaît bien ces règles. Il
faut donc impérativement confier à ce professionnel le
raccordement au conduit.
3.POUR BIEN UTILISER VOTRE POÊLE
Combustibles autorisés
Bois naturel sec et bien conservé, briquettes de bois.
Quantité maximale de combustible
Au maximum 1,9 kg de bois ou de briquettes. N’utilisez
pas plus de combustible, sous peine de provoquer une
surchauffe qui endommagera le poêle.
Combustion non polluante
Le bois doit être sec (humidité relative < 15 %) et non
traité. Il doit être utilisé en quantité adéquate pour obtenir
une combustion propre et dégageant peu d’émissions.
Mise en service
Lors des 3-4 premiers feux, en puissance nominale, des
odeurs peuvent se faire sentir, dûes à la peinture pas
encore durcie.
Pour bien faire du feu
Pour un fonctionnement correct et sécurisé de votre
appareil de chauffe, il faut vérifier que le conduit produit
suffisamment de tirage (pression de refoulement). Cela
doit tout particuliérement être contrôlé à chaque début de
saison (aprés l’été) et dans les intersaisons (en cas de
vent fort par exemple). Si le tirage dans le conduit n’est
pas assez important, il suffit de brûler tout d’abord du
papier ou du petit bois pour amener le poêle et le conduit à
température. L’arrivée d’air ne doit pas être obstruée.
Nettoyer la grille et au besoin vider le cendrier (attention
aux braises !)
Tirer la manette de l’arrivée d’air vers « + » (voir position «
+ » sur image 2 et image 4).
Poser 2-3 bûches (en tout 1,2 kg) dans le travers du foyer,
avec suffisamment de distance entre elles (au moins 2
cm). Ensuite ajouter environ 0,7 kg de petit bois (voir
image 3). Puis poser dans le milieu un allume-feu et
allumer.
Fermer la porte !
Le mieux est de laisser cette charge brûler sans modifier
la position de la manette d’arrivée d’air.
Fig. 3: avant allumage
Et seulement quand il n’y a plus qu’un tas de braise (plus
de flammes donc), vous pouvez, si vous le souhaitez,
remettre des bûches de bois (env. 1,9 kg).
Au moment de la recharge, procédez de la même façon
qu’à l’allumage : manette d’arrivée d’air sur position « +t »,
ouvrir la porte prudemment, poser le bois, fermer la porte.
Fig. 4: régler l’arrivée d’air
Dés que les bûches de bois sont bien enflammées –aprés
quelques minutes (flammes claires et hautes), vous
pouvez alors réduire l’arrivée d’air (manette sur position
maximale « + » = puissance de chauffe maximale) mais
les flammes doivent rester bien jaunes et ne jamais
devenir bleues ou présenter des pointes noires (sinon il
faut faire entrer plus d’air) – voir image 4. Lors de la
flambée il ne faut jamais fermer l’arrivée d’air
complétement. (risque d’explosion!)
La porte du foyer ne peut être ouverte que pour recharger
du bois ou enlever la cendre et doit ensuite être refermée.

français 15 Yan Xtra / Ray Xtra
Chauffer à la mi-saison
A la mi-saison, c’est-à-dire quand les températures
extérieures sont plus élevées, il arrive que le tirage du
conduit de cheminée soit mauvais à cause de l’élévation
soudaine des températures : les gaz ne sont pas
complètement tirés vers le haut.
Il faut alors remplir la cheminée avec des quantités de bois
moindres et ouvrir le régulateur d’air primaire à fond afin
que le combustible brûle plus vite (formation de flammes),
ce qui stabilisera le tirage du conduit.
Information en cas d’incendie dans
le conduit
En cas d’utilisation d’un mauvais combustible ou d’un
combustible trop humide, il en résulterait des dépôts dans
le conduit qui pourraient alors provoquer un incendie.
Fermez aussitôt toutes les arrivées d’air de la cheminée et
prévenez les pompiers.
Après l’incendie, faîtes vérifier votre conduit par un
spécialiste car il peut avoir subi des dommages (félures,
détérioration de l’étanchéité).
4.PRINCIPALES PIÈCES DÉTACHÉES
Joints
Désignation
N° sur schéma
Réf. article
Joint 10x5, L= 2380 mm
10
718438
Joint 16x8, L= 2100 mm
11
718763
Céramique réfractaire
Désignation
N° sur schéma
Réf. article
Keramott en bas à gauche
1
719043
Keramott en bas
2
719045
Keramott en bas à droit
3
719044
Keramott côté gauche
4
719047
Keramott au centre
5
719046
Keramott côté droit
6
719048
Keramott pare-bûche
7
719042
Keramott déflecteur
8
719049
Grille
9
716408
Autres
Désignation
N° sur schéma
Réf. article
Porte
12
771279
Poignée
13
771096
Vitre du porte
14
771274
Nettoyant pour vitres 0,5 l
--
640070
Vernis pour poêle
--
650002
Accessoires
Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal et des produits d’entretien.
IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que
le poêle reste sûr et en bon état de marche.
L'appareil ne doit pas être modifié.
Entretien
Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyés
uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies en inox, des produits spéciaux prévus
pour ce revêtement. Seuls des joints en parfait état garantissent un fonctionnement impeccable de votre poêle à bois .
Nettoyage
Le poêle, le dispositif d’évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts, être nettoyés au
moins une fois par an, si ce n’est plus, par exemple lors du ramonage du conduit de cheminée. Le conduit doit également
être nettoyé régulièrement par un ramoneur. C’est celui-ci qui vous indiquera dans quelles intervalles un ramonage est
nécessaire. Le poêle doit être vérifier une fois par an par un spécialiste.
Numérotation des céramiques réfractaires =
instructions de montage !

Yan Xtra / Ray Xtra 16 français
5.PARTICULARITES DU YAN XTRA / Ray XTRA
Technologie d’accumulation de chaleur Xtra
LesmodèlesYan Xtra et Ray Xtra sont équipésdu système unique en son genre d’accumulation de chaleur Xtra. Celui-
ci est fondé sur la base du système breveté Heat Memory System, mais aussi sur la circulation spéciale des fumées ainsi
que sur l’air de convection que l’on peut régler voire complétement couper. On combine ainsi un système de chauffe trés
rapide avec une accumulation de chaleur exceptionnelle.
Vous pouvez régler l’arrivée d’air de convection selon vos besoins grâce à la manette prévue à cet effet (voire photo).
Plus les ouvertures laissant passer l’air de convection dans le couvercle sont ouvertes, plus vite vous atteindrez une
chaleur agréable mais qui en contrepartie tiendra moins longtemps. Par contre un couvercle fermé permet de chauffer
plus lentement avec une restitution de la chaleur bien plus longue.
Konvektionsluftschieber = manette de régulation de l’air de convection
Notre conseil : pendant l’utilisation, laisser l’air de convection ouvert puis fermer pour obtenir une restitution de la chaleur
régulière et longue.
Utilisation indépendante de l’air ambiant
Le modèle Yan Xtra a été certifié par l’Institut Allemand pour les Techniques de Construction en tant que poêle-
cheminée indépendant de l’air ambiant. Dans le cas où l’air de combustion et ammené directement de l’extérieur vers la
chambre de combustion moyennant une prise d’air extérieur étanche munie d’un système de verouillage, le poêle peut
être utilisé dans des pièces équipées de systèmes mécaniques d’aération ou d’évacuation d’air.
Le modèle Ray Xtra peut également être utilisé en tant que poêle fonctionnant à l’air indépendant de la piéce. Dans le
cas où l’air de combustion et ammené directement de l’extérieur vers la chambre de combustion moyennant une prise
d’air extérieur étanche munie d’un système de verouillage, le poêle peut être utilisé dans des pièces équipées de
systèmes mécaniques d’aération ou d’évacuation d’air.
Si le poêle est installé dans ce genre de pièce, une utilisation multiple du conduit de cheminée n’est pas autorisée.
L’homologation au DIBT n’est valable que pour l’Allemagne.
problème
cause
solution
La vitre noircit trop vite
En règle générale, il est nécessaire de nettoyer chaque vitre de
temps en temps (selon utilisation) avec un produit nettoyage vitre
Austroflamm
mauvais tirage
A vérifier avec l'installateur (surélever éventuellement le conduit /
mesurer le tirage)
mauvaise utilisation de la manette
d'arrivée d'air
Vérifier absolument la notice d'utilisation (si l'air secondaire est
fermé, la vitre noircit trés vite)
Bûches de bois trop grosses
Respecter la quantité de bois recommandée
Température de fonctionnement non
atteinte
Utiliser plus de combustible, du bois bien sec (< 15% d'humidité), ne
pas fermer complétement l'arrivée d'air.
Le poêle ne tire pas correctement
Tirage du conduit insuffisant
Vérifier avec l'installateur (surélever le conduit / mesurer le tirage)
Le poêle est noir de suie à l'intérieur
Utiliser davantage de combustible, du bois bien sec (< 15%
d'humidité), ne pas fermer complétement l'arrivée d'air.
Le poêle dégage de fortes odeurs
et fume à l’extérieur
Période de cuisson de la peinture
Lors des premiers feux, la peinture dégage une forte odeur
Le poêle est poussiéreux, sale
Nettoyer avant le début de la saison!
Dégagement de fumées lors de la
recharge et de la chauffe
Vérifier les points de raccordements, changer éventuellement les
joints
Tirage insuffisant, raccordement non
étanche
Vérifier le tirage, vérifier le mode d'utilisation - Regarder la vidéo
http://www.austroflamm.com/de/Video/index.html
La porte a été ouverte, avant que tout le
bois soit devenu de la braise
Ne recharger que lorsqu'il ne reste que de la braise (plus de
flammes visibles)

Händlerstempel / Dealer’s Stamp / Timbro concessionario /
tampon du concessionnaire
angeschlossen von / Installed by / installato da / raccordée par
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Garantie
Für Ihren AUSTROFLAMM-Kaminofen garantieren wir für
die einwandfreie Funktion des Korpus 6 Jahre, aller
weiteren Bauteile aus Stahl und Guß 2 Jahre ab dem
Erstverkaufsdatum. Stahl- und Gußteile, die während der
Garantiezeit Material- und / oder Verarbeitungsmängel
aufweisen, werden gegen Neuteile ersetzt.
Wir gewähren keine Garantie auf Verschleißteile (z. B.:
Keramott, Dichtungen, Bodenrost),
Oberflächenbeschichtungen, Lack, Glas und Keramiken.
Voraussetzungen für unsere Garantieleistung sind:
1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem
Benutzerhandbuch betrieben und von einem
Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig
ausgefüllten Garantiekarte und der Rechnung bei
einem AUSTROFLAMM-Fachhändler geltend
gemacht.
WICHTIG: Unsere Garantieleistung umfasst die
kostenlose Zurverfügungstellung der Neuteile. Arbeits-
und Wegzeiten für den Ein- und Ausbau sowie Liefer- und
Versandkosten sind davon nicht umfasst. Eine
ungerechtfertigte Garantieinanspruchnahme wird dem
Betreiber rückbelastet.
Guarantee
We guarantee full functionality of the stove carcass for 6
years and all stove components made of steel or cast iron
for a full two years from the date of purchase. Steel and
cast-iron components which show defect in materials or
workmanship during the guarantee period shall be
replaced with new components.
We do not guarantee wearable components (such as
Keramott, gaskets, floor grid), surface coatings, lacquer,
glass and ceramics.
Conditions of the Guarantee:
1. Your AUSTROFLAMM stove was installed by a
certified professional and is operated in accordance
with the operator’s manual.
2. Claims to the guarantee shall be subject to a
completely filled-out Guarantee Card and submittal of
the original invoice issued by a certified
AUSTROFLAMM sales agent.
IMPORTANT: Our guarantee includes the free
provision of spare parts. Labour and call-out fees for
disassembly and assembly as well as shipping and
handling charges are not included. An unjustified claim
under guarantee will be redebited to the operator.
---------------------------------------------------------------------------------------------------------------------------------------
Im Garantiefall herausschneiden und Ihrem AUSTROFLAMM-Fachhändler vorlegen!
In the event of claims to the guarantee, separate here and present this proof of purchase to your certified AUSTROFLAMM dealer.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Kaufdatum / date of purchase / data d’acquisto / date d’achat
Modellname / Name of model / modello / nom du produit
Y A N X T R A
R A Y X T R A
Serien No. / serial no. / no. di serie / no. de série
(siehe Typenschild / see manufacturer’s plate /
vedi targhetta / voir plaque signalétique)

Kunde / Customer / cliente / client
an/ to / per / pour
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
garanzia
Garantiamo piena funzionalità del corpo stufa per una
durata di 6 anni. I componenti in acciaio o ghisa sono
garantiti due anni dalla data di acquisto. Le parti in acciaio
e ghisa che dovessero presentare difetti di materiale e/o
lavorazione durante il periodo di garanzia verranno
sostituite con parti nuove.
Sono escluse dalla garanzia le parti soggette ad usura (ad
es. elementi in keramott, guarnizioni, griglie della camera
di combustione), nonché i rivestimenti delle superfici,
vernici, vetroceramico ed elementi in ceramica.
Per avere diritto alle prestazioni di garanzia:
1. La vostra Kaminofen AUSTROFLAMM deve essere
installata da personale specializzato e fatta funzionare
osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia
correttamente compilata e lo scontrino / la fattura / la
ricevuta fiscale ad uno dei rivenditori
AUSTROFLAMM.
IMPORTANTE: La nostra garanzia include la
fornitura gratuita dei pezzi di ricambio. I costi sostenuti
per manodopera, diritti di chiamata, spese di trasporto e di
gestione non sono inclusi. Nel caso in cui la richiesta di
sostituzione in garanzia risultasse ingiustificata, il costo
sarà girato all’utente.
.
Garantie
Nous garantissons le fonctionnement irréprochable du
corps de l'appareil de votre poêle AUSTROFLAMM
pendant 6 ans, toutes les autres pièces en acier et en
fonte étant garanties 2 ans. Les pièces en acier et en fonte
présentant un défaut de matériau et/ou de fabrication
pendant la durée de la garantie seront remplacées par des
pièces neuves
Nous déclinons toute garantie pour les pièces d’usure (par
ex. céramique réfractaire, joints, grille de fond), les joints
de surfaces, la peinture, les vitres et les céramiques.
Conditions d’application de la garantie :
1. Votre poêle AUSTROFLAMM doit avoir été installé par
un spécialiste et utilisé conformément au mode
d’emploi.
2. La demande de garantie doit être présentée à un
revendeur spécialisé AUSTROFLAMM en même
temps que la carte de garantie complétée et que la
facture.
IMPORTANT : La garantie comprend la mise à
disposition des piéces neuves. La main d’oeuvre et les
trajets ainsi que les frais de livraison et de transport ne
sont pas compris dans la garantie. En cas d’abus du droit
à la garantie, nous pourrions exiger le remboursement
des frais engagés.
-------------------------------------------------------------------------------------------------------------------------------------
In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM!
Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
GARANTIE / GUARANTEE / GARANZIA / GARANTIE
Marke
Stamp
Francobollo
affranchir
Austroflamm GmbH, Austroflamm Platz 1, 4631 Krenglbach, Austria, Stand 05/15
