Placement Positionnement
Ideally, locate your center-channel directly below your television.
Attach the supplied rubber feet or the optional FMS-180 stands to
the pre-existing holes on the undersurface of the center-channel.
You can also put your center on a shelf beneath the TV or above
it--but no more than 12 to 18 inches higher than the set, otherwise
the sound will seem dislocated from the on-screen action. Don’t
shove the center-channel to the back of a shelf--it will degrade the
sound. Position it so the center’s front edge is ush with or slightly
protruding beyond the shelf’s edge.
 AXIOMQUICK-STARTSPEAKERSETUP
INSTALLATIONRAPIDEDESENCEINTESAXIOM
1
Installez soit les quatre pieds en caoutchouc ou les pointes
métalliques optionnelles dans les cavités prévues à cette
fin sur la surface inférieure de l’enceinte. Votre choix de
modèle de pieds N’affectera PAS la qualité sonore. Pour
des renseignements supplémentaires, veuillez consulter les
indications imprimées sur le rabat supérieur de la boîte.
Foot Installation Installation Des Pieds
Install the four rubber feet, the optional custom round feet or
the optional custom spike feet, tightening securely in the inserts
provided at the bottom of the speaker. Your choice of feet does
NOT affect sound quality. For further details, please follow the in-
structions located on the top ap of the product box
Idéalement, installez votre canal central directement en
dessous de votre téléviseur. Fixez les pieds en caoutchouc ou
le FMS-180 en option est aux trous pré-existants sur la face
inférieure du canal central. Vous pouvez aussi mettre votre
centre sur une étagère sous le téléviseur ou au-dessus - mais
pas plus de 12 à 18 pouces supérieure à l’ensemble, sinon le
son semblera disloqué de l’action à l’écran. Ne pas pousser le
canal central à l’arrière d’une plate-forme - il se dégradera le
son. Placer de façon à bord avant le centre est à égalité avec
ou légèrement en saillie au-delà du bord de l’étagère.

2
 AXIOMQUICK-STARTSPEAKERSETUP
INSTALLATIONRAPIDEDESENCEINTESAXIOM
Turn the speakers around and look at the back panel. You’ll
see gold-plated 5-way binding posts, to which you are going to
connect the speaker cables from your receiver or amplifier.
Each gold binding post has a colored ring around it-- RED is
POSITIVE, BLACK is NEGATIVE. Most receiver and amplifier
manufacturers use this color code and you should use it as well--
it makes things a lot easier to hook up your speaker cables.
You will also see a positive (+) sign engraved in the plastic
beneath the RED binding post, and a negative (-) sign beneath the
BLACK post. Your amplifier may or may not have these positive
and negative symbols. If you wish, you can use these symbols along with
the color coding to guide you.
The Speakers Les enceintes
Examinez le panneau arrière des enceintes. Vous y trouverez des
bornes “5 façons” plaquées or auxquelles vous devrez connecter les
câbles de haut-parleur provenant de votre récepteur ou amplificateur.
Chaque borne est doté d’une bague de couleur – ROUGE est le
POSITIF et NOIR est le NÉGATIF. La plupart des fabricants de
composantes électroniques utilisent ce code couleur et vous devriez
le respecter. Il simplifie la connexion des câbles de haut-parleur.
Vous verrez également un symbole positif ( + ) gravé dans le
plastique sous la borne ROUGE et un symbole NÉGATIF ( - ) sous la
borne NOIRE. Votre amplificateur n’est pas nécessairement doté de
ces symboles positifs et négatifs. Ils sont complémentaires aux codes couleur et
vous aideront à respecter la polarité de vos connexions.
Front Left Speaker: White
Subwoofer: Purple
(line-level RCA output only)
Front Right: Red
Center: Green
Left Surround (side): Blue
Right Surround (side): Gray
Left Back Surround: Brown
Right Back Surround: Tan
H.P avant gauche; blanc
H.P. caisson de grave; pourpre
( sortie RCA seulement );
H.P avant droit; rouge
H.P. avant central; vert
H.P. côté gauche; bleu
H.P. côté droit; gris
H.P. arrière gauche; brun
H.P. arrière droit; beige
The Cables
Examine your speaker cables. On the ends, there may be spade lugs or banana
plugs, each one color-coded red or black like your speaker binding posts to help
you identify the red and black (positive and negative) wires on each end of the
cable. If the cable ends are bare wires and lack color coding, check the wires:
one may be copper-colored, the other silver. Some generic cables may simply
have a colored thread or a ribbed pattern on the plastic insulation to indicate
the positive wire. Alternatively, some speaker cables, like Axiom’s, may have
writing on one side or the other (perhaps the brand name, for example) or even
a positive sign or negative sign on each of the conductors. Whichever you have,
just follow the Red-To-Red, Black-to-Black connection rule or use the + to + or -
to - connection scheme for each cable pair.
The Receiver (Amplier)
Look at the speaker connectors on the rear panel of your receiver or amplifier.
Unless it’s very old, these will usually be red and black binding posts, like those
on your speakers, or red and black spring-loaded push connectors. Vintage
amplifiers may have only screw terminals.
The Red (+) terminal on your receiver’s Right speaker output connects to the
Red (+) binding post of the Right speaker. The Black (-) terminal on your receiver
output connects to the Black (-) binding post on the Right speaker. Follow the
same pattern to connect the receiver’s Left speaker outputs to the Left speaker’s
binding posts, then the left surround (the speaker to your left from your listening
seat), and right surround speakers, the center-channel speaker, and additional
rear speaker(s) required by 6.1- or 7.1-channel systems.
If your A/V receiver or amplifier has the new Consumer Electronics Association
color coding (pictured below) for each speaker channel, the negative
terminal (-) will always be black, however, the positive terminal (+) will have
a different color corresponding to each channel of the surround system.
If you find this color coding confusing, note the positive (+) and negative (-)
polarity for each speaker and the speaker cable.
Les Câbles
Examinez vos câbles de haut-parleur. Il y aura peut-être à chaque extrémité des
cosses à fourche ou des fiches banane. Chacune est codée rouge ou noir, comme
les bornes de vos enceintes, pour vous aider à déterminer le fil positif et le fil
négatif. Si les extrémités des fils sont dénudés, sans code couleur, examinez bien
les fils - l’un deux pourrait être couleur cuivre, l’autre argent. Certains câbles bon
marché utilisent une gaine de plastique codée couleur ou striée pour identifier le
fil positif. Certains câbles, comme Axiom, ont une écriture inscrite sur un seul côté
du fil pour différencier une polarité de l’autre. Quelque soit les câbles que vous
utilisez, connectez- les toujours en respectant le code “rouge à rouge” et “noir à
noir” (ou “+ à +” et “- à -”).
Le Récepteur (ou l’amplicateur)
Examinez les bornes de sortie haut-parleur situées sur le panneau arrière de votre
récepteur ou amplificateur. À moins qu’il ne soit très ancien, les bornes seront
rouges et noires, comme celles de vos enceintes, ou du type à ressort, également
codées rouge et noir. Les très anciens amplis sont dotés de barrettes à vis.
La borne ROUGE ( + ) de la sortie du canal droit de votre ampli doit être reliée à la
borne ROUGE ( + ) de l’enceinte droite. La borne NOIRE ( - ) de la sortie du canal
droit de votre ampli doit être reliée à la borne NOIRE ( - ) de l’enceinte droite. Répétez
l’opération pour connecter les sorties du canal gauche de votre ampli aux bornes
de l’enceinte gauche, puis pour connecter les enceintes ambiophoniques gauche
et droite (à la gauche et à la droite de votre position d’écoute), l’enceinte du canal
central, et les enceintes additionnelles arrière requises par les systèmes 6.1 ou 7.1.
Si votre récepteur ou amplificateur respecte le nouveau code de couleur de C.E.A
pour chaque canal, le terminal négatif (-) sera toujours noir, le terminal positif sera
de différente couleur correspondant a chaque canal du système surround.
Si vous êtes confus, notez la polarité positive (+) et la polarité
négative (-) pour chaque enceinte et chaque câble d’enceinte.

3
 AXIOMQUICK-STARTSPEAKERSETUP
INSTALLATIONRAPIDEDESENCEINTESAXIOM
Bare Wire ● Fil Dénudé
Spade Lug (1/4-inch spade) ● Cosse À Fourche (cosse de 1/4-po)
Banana Plug (3/4-inch spacing) ● Fiche Banana (Espacement de 3/4-po)

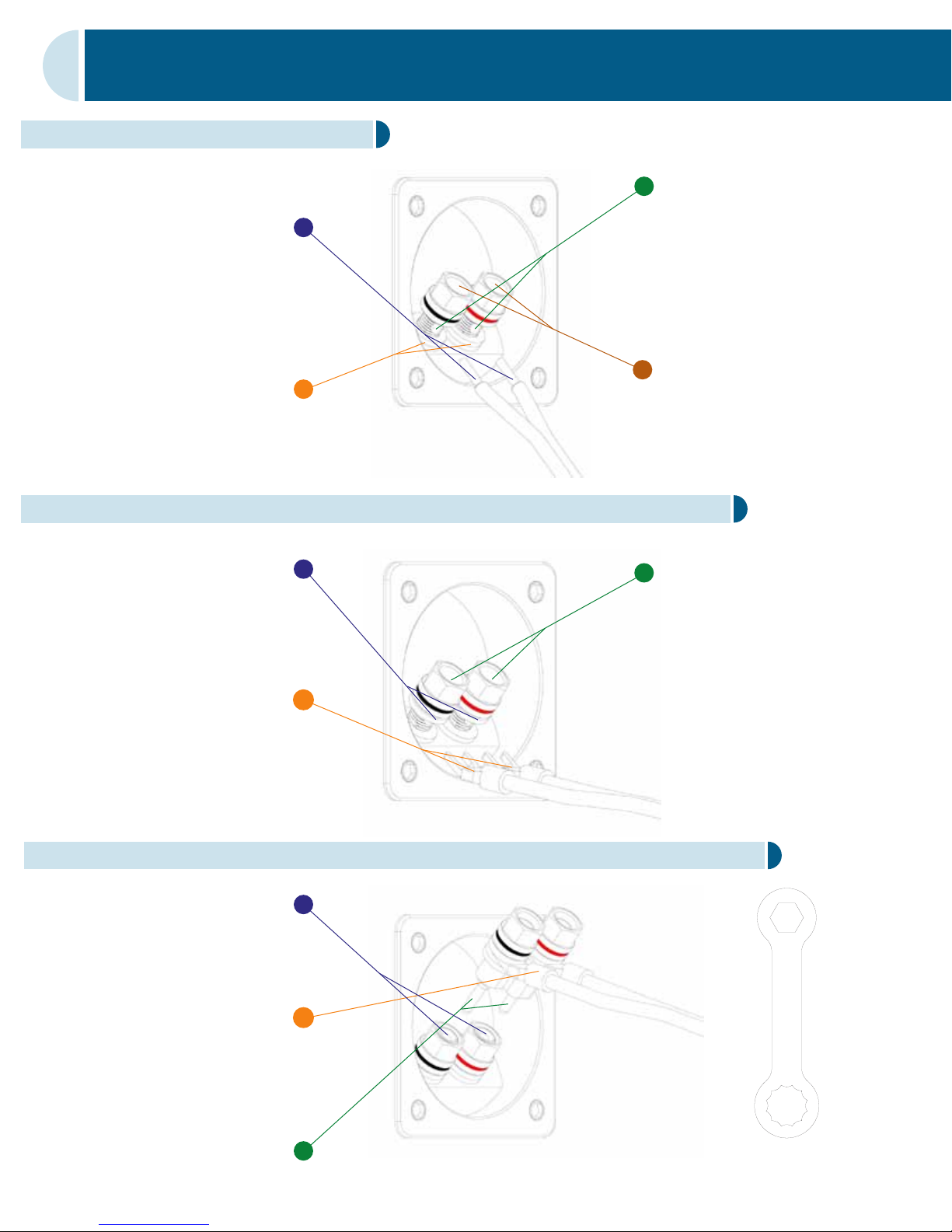

Step 2 / Étape 2
Leave washer down.
Laissez la rondelle vers le bas.
Step 1 / Étape 1
Bare ends of speaker wire.
Extrémités dénudées des ls d’enceinte.
Step 3 / Étape 3
Insert bare end of wire through exposed hole
on binding post. Ensure postive wire from Amp
is in red connector.
Insérez l’extrémité dénudée du l à travers le
trou exposé sur la borne d’attache.
Assurez-vous que le l positif en provenance
de l’amplicateur est dans le connecteur
rouge.
Step 4 / Étape 4
Tighten nuts with supplied plastic wrench.
Serrez les écrous avec la clé en plastique fournie.
Step 1 / Étape 1
Lift washer.
Soulevez la rondelle.
Step 2 / Étape 2
Insert spade into slots in binding post.
Ensure positive wire from Amp is in red connector.
Insérez la cosse dans les fentes de la borne d’attache.
Assurez-vous que le l positif en provenance de
l’amplicateur est dans le connecteur rouge.
Step 2 / Étape 2
Ensure positive wire from Amp is
in red connector.
Assurez-vous que le l positif en
provenance de l’amplicateur est
dans le connecteur rouge.
Step 1 / Étape 1
Tighten nuts with supplied
plastic wrench
Serrez les écrous avec la clé en
plastique fournie.
Step 3 / Étape 3
Insert banana plug.
Insérez la che banane.
Step 3 / Étape 3
Tighten nuts with supplied plastic wrench.
Serrez les écrous avec la clé en plastique fournie.
Plastic Wrench
La clé en plastique

4
Banana Plugs
These high-quality gold-plated banana plug / cable adaptors
are topped by ve-way binding posts and
available in two versions, single or dual
Bulk Speaker Cable
Rugged rubberized bulk speaker wire is remarkably
flexible, for even the trickiest custom installations. This
12-gauge oxygen-free cable is one of the most highly-
stranded we have ever seen! 99.9999 percent oxygen
free. Ultra-low 0.00341 ohms of resistance per foot for
maximum transfer of amplifier power.
Bulk speaker wire has unterminated ends and is available
in any lengths.
Terminated Speaker Wire
Heavy-duty low-resistance
12-gauge oxygen free copper
cable terminated with gold-plated
spade-lug connectors. Use for
impeccable high-level signal
transfer between amplifier and
receiver speaker outputs and
standard 5-way binding post
loudspeaker connectors.
Fiches banane
Ces ches banane de haute qualité et plaquées or sont
chapeautées par des bornes d’attache à cinq voies.
Elles sont offertes en conguration simple ou double.
Le câble de haut-parleur en vrac
La gaine caoutchoutée de fil de haut-parleur en
vrac est robuste, d’une flexibilité remarquable et
convient aux installations les plus compliquées.
Ce câble de calibre 12 en cuivre exempt
d’oxygène est l’un des plus toronnés de
l’industrie! Pur à 99,9999 pour-cent et exempt
d’oxygène. Avec une très faible résistance de
0,00341 ohms au pied, il assure le transfert, sans aucune
perte, de toute la puissance de l’amplificateur.
Le câble de haut-parleur en vrac est dépourvu de bornes aux
extrémités et il est disponible au pied.
Fil d’enceinte avec cosse à fourche
Un câble en cuivre exempt
d’oxygène de calibre 12 à faible
résistance et de service rigoureux
avec cosses à fourche plaquées
or. Pour un transfert impeccable
et de haut niveau des signaux
entre l’amplificateur et les sorties
d’enceintes de récepteur et les
connecteurs standard à cinq
voies de bornes d’enceinte.
 ACCESSORIES
ACCESSOIRES

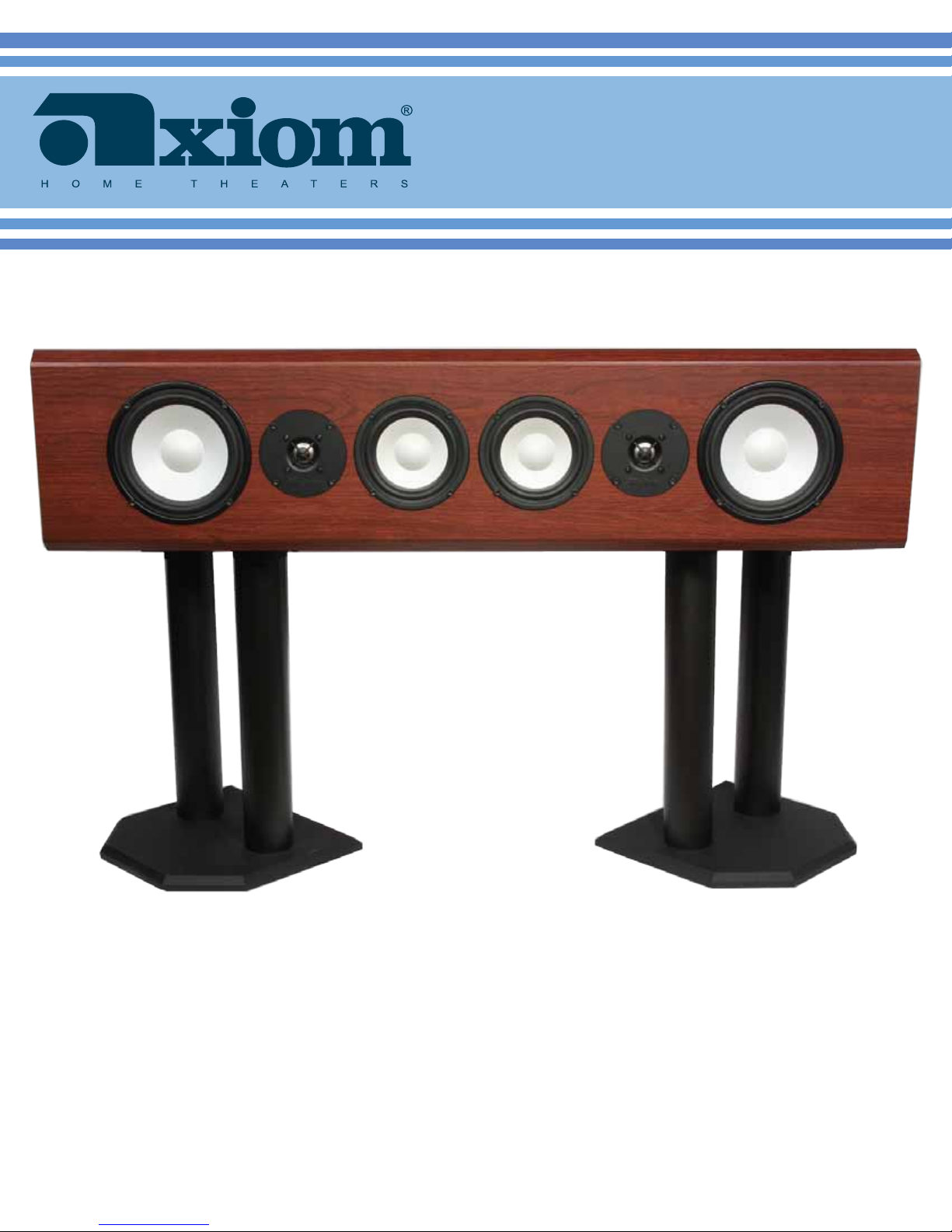

This sturdy audiophile quality die-cast
aluminum 16-inch Full Metal Stand is custom-
engineered to exactly t your Axiom VP180
center channel speaker. Its top plate directly
attaches to the threaded holes in the bottom
of the VP180, providing a secure mounting
solution. The Full Metal Stand also mounts in
two different orientations, providing a sleek,
minimalist look that complements any decor.
Ce robuste support de 40 cm
en fonte d’aluminium coulé de
grade audiophile a été conçu
spéciquement pour s’assembler
à votre enceinte centrale
VP180. Sa plaque supérieure se
boulonne directement aux cavités
letées, situées sous l’enceinte,
pour assurer un assemblage
stable et sécuritaire. Le Support
tout en Métal offre un choix de
deux proles d’assemblage qui
lui confère une allure discrète,
minimaliste qui complémente tout
décor.
Full Metal Stand Support tout en Métal

5
 SPECIFICATIONS
CARACTÉRISTIQUES
Max Rec. Amp Power :
Min Rec. Amp Power :
Response +/- 3dB :
Response + 3dB/- 9dB :
Impedance :
SPL In Room 1w/1m :
SPL Anechoic 1w/1m :
X-Over :
Tweeter :
Midrange:
Woofer :
Dimensions HWD mm :
Dimensions HWD inches :
Weight kg each :
Weight lbs each :
Puissance max. recommandée :
Puissance min. recommandée :
Réponse de fréq. +/- 3dB :
Réponse de fréq. +/- 9dB :
Impédance :
Efcacité dans une pièce 1w/1m :
Efcacité “Anéchoïque” 1w/1m :
Filtre :
Transducteur d’ aigu :
Transducteur de médium :
Transducteur de basse :
Dimensions H-L-P mm :
Dimensions H-L-P pouces :
Poids kg ch. :
Poids lb ch. :
400 Watts
10 Watts
34 Hz – 20 kHz
25 Hz – 20kHz
4 Ohms
95 dB
91 dB
150 Hz & 2.7 kHz
Dual 1”
Dual 5.25”
Dual 6.5”
235 x 1003 x 432
9 ¼” x 39 ½” x 17”
25.76 kg
56.8 lbs
VP180
20 Hz 50 100 200 500 1K 2K 5K 10K 20K
dBSPL
0
10
20
30
40
50
60
70
80
90
100
110
120
SPL vs Freq
20 Hz 50 100 200 500 1K 2K 5K 10K 20K
Ohm
1
2
3
4
5
6
7
8
9
10
20
30
40
Impedance vs Freq
According to IEC/EN 60268-5 the nominal impedance (or more correctly the rated impedance) is to be no greater than
1.25 times the minimum impedance within the pass band.
QC Approved
Axiom listening window amplitude response @1 meter / 2.83 volts

 
Axiom Audio Head Office 2885 Highway 60
Siège Social Axiom Audio Dwight, ON Canada
P0A 1H0
Toll Free (North America) 1-866-244-8796
Sans Frais (Amérique du Nord) 1-888-249-9143
Worldwide • International 1-705-635-3090
Email • Courriel: [e-mail]
www.axiomaudio.com
Visit www.axiomaudio.com/manual_index.html for this Owner’s Manual with live links to further helpful information
Pour accéder ŕ des liens actifs associés ŕ de l’information et de l’aide supplémentaires; consultez le Guide du Propriétaire au www.axiomaudio.com/manual_index.html
