Axis Q7411 User manual

ENGLISH DEUTSCH ITALIANO ESPAÑOL
INSTALLATION GUIDE
FRAN
Ç
AIS
AXIS Q7411 Video Encoder

About this Document
This document includes instructions for installing the AXIS
Q7411 on your network. Previous experience of networking
will be beneficial when installing the product.
Legal Considerations
Video and audio surveillance can be prohibited by laws that
vary from country to country. Check the laws in your local
region before using this product for surveillance purposes.
This product includes one (1) H.264 decoder license and
one (1) AAC license. To purchase further licenses, contact
your reseller.
Electromagnetic Compatibility (EMC)
This equipment has been designed and tested to fulfill
applicable standards for:
• Radio frequency emission when installed according to
the instructions and used in its intended environment.
• Immunity to electrical and electromagnetic phenomena
when installed according to the instructions and used in
its intended environment.
USA - This equipment has been tested using a shielded
network cable (STP) and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
Canada - This Class B digital apparatus complies with
Canadian ICES-003.
Europe - This digital equipment fulfills the
requirements for radiated emission according to limit B of
EN55022, and the requirements for immunity according to
EN55024 residential and commercial industry.
Australia - This electronic device meets the requirements
of the Radio communications (Electromagnetic
Compatibility) Standard AS/NZS CISPR22.
Japan - この装置は、クラスB 情報技術装置です。
この装置は、家庭環境で使用することを目 的として
いますが、この装置がラジオやテレビジョン受信機
に近接して使用されると、 受信障害を引き起こすこ
とがあります。 取扱説明書に従って正しい取り扱い
をして下さい。
Korea - ࢇЕɼࢽࡈ%ࢷ࢕ળࢶଢԻ۰
࣯Իɼࢽ߾۰یࡈଜЕʨࡶּࢶࡳԻଜֲֻҘ
ࠇ߾۰یࡈଟܹ࢑ݡТЬ
Safety
This product complies with EN/IEC/UL 60950-1, Safety of
Information Technology Equipment. The power supply used
with this product shall fulfill the requirements for Safety
Extra Low Voltage (SELV) and Limited Power Source (LPS)
according to EN/IEC/UL 60950-1.
This product fulfills the requirements for immunity
according to EN 61000-6-1 residential, commercial and
light-industrial environments.
This product fulfills the requirements for immunity
according to EN 61000-6-2 industrial environments.
Equipment Modifications
This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation. This equipment contains no
user-serviceable components. Unauthorized equipment
changes or modifications will invalidate all applicable
regulatory certifications and approvals.
Liability
Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB cannot
be held responsible for any technical or typographical errors
and reserves the right to make changes to the product and
documentation without prior notice. Axis Communications
AB makes no warranty of any kind with regard to the
material contained within this document, including, but not
limited to, the implied warranties of merchantability and
fitness for a particular purpose. Axis Communications AB
shall not be liable nor responsible for incidental or
consequential damages in connection with the furnishing,
performance or use of this material.
RoHS
This product complies with both the European RoHS
directive, 2002/95/EC, and the Chinese RoHS
regulations, ACPEIP.
WEEE Directive
The European Union has enacted a Directive
2002/96/EC on Waste Electrical and Electronic
Equipment (WEEE Directive). This directive is
applicable in the European Union member states.
The WEEE marking on this product (see right) or
its documentation indicates that the product must not be
disposed of together with household waste. To prevent
possible harm to human health and/or the environment, the
product must be disposed of in an approved and
environmentally safe recycling process. For further
information on how to dispose of this product correctly,
contact the product supplier, or the local authority
responsible for waste disposal in your area.
Business users should contact the product supplier for
information on how to dispose of this product correctly. This
product should not be mixed with other commercial waste.
Support
Should you require any technical assistance, please contact
your Axis reseller. If your questions cannot be answered
immediately, your reseller will forward your queries through
the appropriate channels to ensure a rapid response. If you
are connected to the Internet, you can:
• download user documentation and firmware updates
• find answers to resolved problems in the FAQ database.
Search by product, category, or phrases
• report problems to Axis support by logging in to your
private support area.

ENGLISH
Safeguards
Please read through this Installation Guide carefully before installing the Axis product. Keep the
Installation Guide for further reference.
• Store the Axis product in a dry and ventilated environment.
• Avoid exposing the Axis product to vibration, shocks or heavy pressure. Do not install the
product on unstable brackets, unstable or vibrating surfaces or walls, since this could cause
damage to the product.
• Only use applicable tools when installing the Axis product; excessive force could cause
damage to the product.
• Do not use chemicals, caustic agents, or aerosol cleaners. Use a damp cloth for cleaning.
• Use only accessories that comply with technical specification of the product. These can be
provided by Axis or a third party.
• Use only spare parts provided by or recommended by Axis.
• Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for ser-
vice matters.
• This Axis product shall be used in compliance with local laws and regulations.
• To use this Axis product outdoors, it shall be installed in an approved outdoor housing.
• The Axis product should be installed by a trained professional. Observe relevant national
and local regulations for the installation.
Transportation
• When transporting the Axis product, use the original packaging or equivalent to prevent
damage to the product.

Battery Replacement
This Axis product uses a 3.0 V BR2032 lithium battery as the power supply for its internal real-time
clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery
power affects the operation of the RTC, causing it to reset at every power-up. A log message will
appear when the battery needs replacing. The battery should not be replaced unless required!
If the battery does need replacing, please contact www.axis.com/techsup for assistance.
• Dispose of used batteries according to the manufacturer's instructions.
• Risk of explosion if battery is incorrectly replaced.
• Replace only with the same or equivalent battery, as recommended by the manufacturer.

AXIS Q7411 Installation Guide Page 5
ENGLISH
AXIS Q7411 Video Encoder
Installation Guide
This installation guide provides instructions for installing a AXIS Q7411 Video Encoder on your
network. For all other aspects of using the product, please see the product User Manual, available
from www.axis.com
Installation steps
Follow these steps to install the AXIS Q7411 Video Encoder on your local network (LAN):
1. Check the package contents against the list below.
2. Hardware overview. See page page 6.
3. Install the hardware. See page 7.
4. Access the video stream. See page 7.
5. Unit connectors. See page 8
Package contents
Item Models/variants/notes
Axis video encoder models AXIS Q7411
Power adapter models Type PS-K
Mounting kit • 4 screws and plugs to mount the encoder to a concrete wall
• 4 surface protection pads
• Terminal block connectors (I/O: 6-pin connector, RS-485/422: 2x 2-pin
connector, Power: 2-pin connector)
CD Installation and Management Software CD, including installation tools and
other software
Printed Materials AXIS Q7411 Installation Guide (this document)
Important!
This product must be used in
compliance with local laws and
regulations.

Page 6 AXIS Q7411 Installation Guide
Hardware overview
Dimensions
HxWxD = 37 x 109 x 172 mm
Weight = 520 g (1.1 lb) (power supply not included)
21 3 4 5 6 7 8 9
10 11 12
1. Memory card
2. I/O connector
3. RS485/422 connector
4. Control button
5. Power connector
6. Network connector
7. Video input
8. Audio input
9. Audio output
10. Power LED
11. Status LED
12. Network LED

AXIS Q7411 Installation Guide Page 7
ENGLISH
Install the hardware
Mount the video encoder
The video encoder is supplied with a mounting kit containing screws and plugs for mounting the
video encoder to a concrete wall:
1. Place the video encoder against the wall, and mark the location of the four mounting holes (see
page 6) through which the video encoder will be attached.
2. Remove the video encoder and drill the four mounting holes.
3. Insert the wall plugs into the wall, position the video encoder, and attach it to the wall using
the screws provided.
The supplied protective pads can be used to avoid scratching the surface on which the video
encoder is placed. Punch out the pads and apply them to the underside of the video encoder.
Connect the cables
1. Connect the encoder to the network using a shielded network cable. If using PoE see note
below.
2. Optionally connect external input/output devices, e.g. alarm devices. See page 8 for information
on the terminal connector pins.
3. Optionally connect an active speaker and/or external microphone.
4. Connect the camera to the video input.
5. If powering the unit with the DC input, connect the supplied indoor power adapter or an
external power supply. See note below.
6. Check that the indicator LEDs indicate the correct conditions. See the table on page 11 for
further details.
Note:
The unit can be powered using either the DC power input or PoE (Power over Ethernet).
If powering the unit using DC power, connect the power supply to the power connector at the rear of
the unit.
If powering the unit using PoE, connect a PoE network cable.
Access the video stream
Use the tools provided on the Installation and Management Software CD to assign an IP address,
set the password and access the video stream. This information is also available from the support
pages on www.axis.com/techsup
!IMPORTANT! - The casing of the AXIS Q7411 is not approved for outdoor use - the
product may only be installed in indoor environments.

Page 8 AXIS Q7411 Installation Guide
Unit connectors
Network connector - RJ-45 Ethernet connector. Supports Power over Ethernet (PoE) Class 2 - max
6.49W. Using shielded cables is recommended.
Power input connector - 2-pin terminal block used for power input from the
supplied power adapter or an external power supply.
The external power supply alternatives are:
1. The Axis delivered PS-K.
2. An external 8-28 V DC limited power source with a maximum output current of
1A.
microSD memory card slot - The microSD memory card can be used for local recording with
removable storage.
Video input - AXIS Q7411 supports one video source. The video input is terminated using a
coax/BNC connector. Use a 75 ohm coaxial video cable; recommended maximum length is 250
meters (800 feet).
Note: 75 Ohm video termination can be enabled/disabled for the video input via the product's web page at
Video & Audio > Video Input > Video termination. This termination is enabled on factory default. In
cases where the product is to be connected in parallel with other equipment, for optimum video
quality, it is recommended that termination be enabled for only the last device in the video signal
chain.
Audio connectors - One 3.5 mm jack for audio input, and one 3.5 mm jack for audio output. Stereo
plugs must be used.
• Audio Input: Microphone or line level inputs (mono). A selectable 3.0V microphone bias
is available.
• Audio Output: Line level audio output (mono), that can be connected to a public
address (PA) system or an active speaker with a built-in amplifier.
Function Pin number Description
GND 1 Ground
DC Power 2 Power input 8-28V DC
max 5.3W
1 2
123

AXIS Q7411 Installation Guide Page 9
ENGLISH
I/O terminal connector - Used in applications for e.g. motion
detection, event triggering, time lapse recording and alarm
notifications. In addition to an auxiliary power and a GND pin, the
AXIS Q7411 has 4 pins that can be configured as either input or
output. These pins provide the interface to:
• Transistor output - For connecting external devices
such as relays and LEDs. Connected devices can be activated by AXIS VAPIX API, output
buttons on the Live View page or by an Event Type. The output will show as active
(shown under Event Configuration > Port Status) if the alarm device is activated.
• Digital input - An alarm input for connecting devices that can toggle between an open
and closed circuit, for example: PIRs, door/window contacts, and glass break detectors.
When a signal is received the state changes and the input becomes active (shown
under Event Configuration > Port Status.).
Function Pin Notes Specifications
GND 1 Ground
3.3 VDC
Power output
2 Can be used to power auxiliary equipment. Max load = 250mA
Configurable
(Input or
Output)
3 - 6 Digital input - Connect to GND to activate, or
leave floating (or unconnected) to deactivate.
0 to + 40V DC
Digital output - Internal connection to ground
when activated, floating (unconnected) when
deactivated. If used with an external relay, a
diode must be connected in parallel with the
load, for protection against voltage transients.
Max load = 100mA
Max voltage = + 40V DC

Page 10 AXIS Q7411 Installation Guide

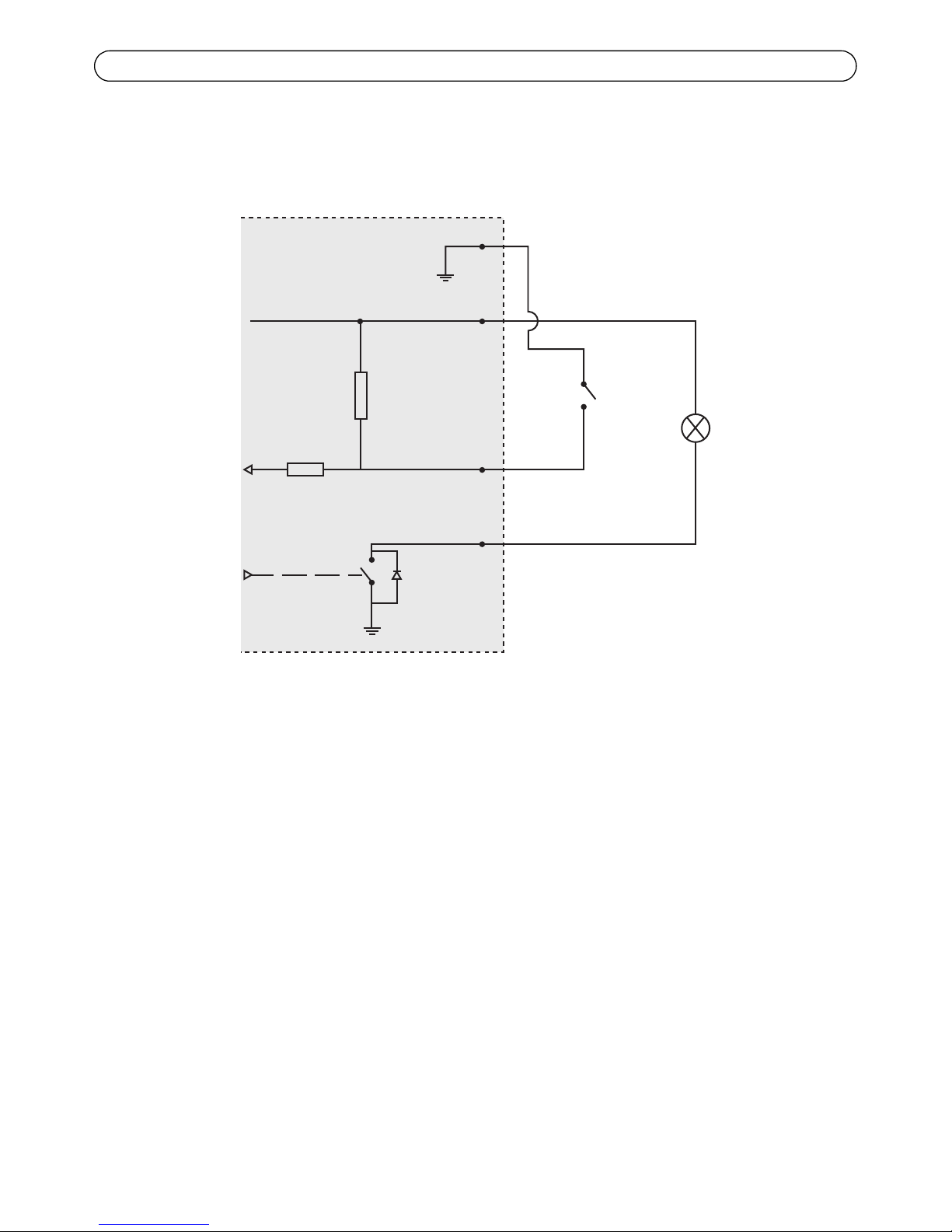

The following connection diagram gives an example of how to connect an auxiliary device to the
AXIS Q7411.
3.3 V max 250 mA
1
2
A
B

AXIS Q7411 Installation Guide Page 11
ENGLISH
RS-485/RS-422 connector - Two 2-pin terminal blocks for RS-485/RS-422 serial interface used
to control auxiliary equipment, e.g. PTZ devices.
The RS-485/RS-422 serial port can be configured to support:
• Two-wire RS-485 half duplex
• Four-wire RS-485 full duplex
• Two-wire RS-422 simplex
• Four-wire RS-422 full duplex point to point communication
LED indicators
Function Pin Notes
RS-485/RS-422 RX/TX A 1 (RX) For full duplex RS-485/RS-422
(RX/TX) For half duplex RS-485
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) For full duplex RS-485/RS-422
RS-485/RS-422 TX B 4
LED Color Indication
Network Green Steady for connection to a 100/1000 Mbit/s network. Flashes for network activity.
Amber Steady for connection to a 10 Mbit/s network. Flashes for network activity.
Unlit No network connection.
Status Green Steady green for normal operation.
Amber Steady during startup, during reset to factory default or when restoring settings.
Red Slow flash for failed upgrade.
Power Green Normal operation.
Amber Flashes green/amber during firmware upgrade.
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
T X

Page 12 AXIS Q7411 Installation Guide
Resetting to the factory default settings
This will reset all parameters, including the IP address, to the Factory Default settings:
1. Disconnect the power from the AXIS Q7411, or if PoE is used disconnect the network cable.
2. Press and hold the Control button and reconnect power or the network cable if PoE is used.
3. Keep the Control button pressed until the Status indicator displays amber (this may take up to
15 seconds).
4. Release the Control button. When the Status indicator displays green (which can take up to 1
minute) the process is complete and the video encoder has been reset.
5. Re-assign the IP address, using one of the tools provided on the Installation and Management
Software CD.
It is also possible to reset parameters to the original factory default settings via the web interface.
For more information, please see the online help or the user’s manual.
Further information
The user’s manual is available from the Axis Web site at www.axis.com
Warranty
For information about Axis' product warranty and thereto related information, see
www.axis.com/warranty
Tip!
Visit www.axis.com/techsup to check if there is updated firmware available for your AXIS
Q7411. To see the currently installed firmware version, see the About web page.

FRAN
Ç
AIS
Mesures de sécurité
Lisez attentivement le présent Guide d'installation avant d'installer le produit Axis. Conservez le
Guide d'installation pour une utilisation ultérieure.
• Conservez le produit Axis dans un environnement sec et aéré.
• Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pression.
N'installez pas le produit sur un support instable, ou des surfaces ou des murs instables ou
vibrants, car cela pourrait l'endommager.
• N'utilisez que les outils applicables pour installer le produit Axis ; une force excessive
pourrait endommager le produit.
• Pour le nettoyage, n’utilisez ni produits chimiques, ni substances caustiques ou aérosols.
Utilisez un chiffon humide pour le nettoyage.
• N’utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-
ci peuvent être fournis par Axis ou par un fournisseur tiers.
• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis
pour toute réparation.
• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en
vigueur.
• Pour pouvoir être utilisé à l'extérieur, ce produit Axis doit être placé dans un boîtier
d'extérieur homologué.
• Le produit Axis doit être installé par un professionnel qualifié. Veuillez vous conformer aux
règlements nationaux et locaux relatifs à l'installation.
Transport
• Pour transporter le produit Axis et éviter de l'endommager, utilisez l'emballage d'origine ou
un emballage équivalent.

Remplacement des piles
Ce produit Axis nécessite une pile au lithium BR2032 de 3,0 V pour l'alimentation de son horloge en
temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins
5 ans. Si la pile est faible, le fonctionnement de l'horloge en temps réel peut être affecté et
entraîner sa réinitialisation à chaque mise sous tension. Un message enregistré apparaît lorsque la
pile doit être remplacée. Ne remplacez la pile qu'en cas de nécessité !
Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l’aide.
• Jetez les piles usagées conformément aux consignes du fabricant.
• Le remplacement incorrect de la pile peut entraîner un risque d'explosion.
• Remplacez la pile par une pile identique ou équivalente uniquement, en respectant les
recommandations du fabricant.

AXIS Q7411 Guide d'installation Page 15
FRAN
Ç
AIS
Encodeur vidéo AXIS Q7411
Guide d’installation
Ce guide d'installation fournit des instructions pour l'installation d'un Encodeur vidéo AXIS Q7411
sur votre réseau. Pour tous les autres aspects concernant l'utilisation du produit, veuillez lire le
Manuel de l'utilisateur du produit disponible sur www.axis.com
Procédure d’installation
Suivez ces instructions pour installer l'Encodeur vidéo AXIS Q7411 sur votre réseau local (LAN) :
1. Vérifiez que l’emballage contient bien tous les éléments répertoriés dans la liste ci-dessous.
2. Aperçu du matériel. Voir page page 16.
3. Installation du matériel. Voir page 17.
4. Accès au flux de données vidéo. Voir page 17.
5. Connecteurs de l'unité. Voir page 18
Contenu de l'emballage
Élément Modèles/variantes/remarques
Modèles d’encodeur vidéo
Axis
AXIS Q7411
Modèles d’adaptateur
secteur
Type PS-K
Kit de montage • 4 vis et chevilles pour fixer l’encodeur sur un mur en béton
• 4 patins de protection de surface
• Bornes de connexion (E/S : connecteur à 6 broches, RS-485/422 :
2x connecteurs à 2 broches, Alimentation : connecteur à 2 broches)
CD Le CD d'installation et du logiciel de gestion, y compris les outils
d'installation et autres logiciels
Documentation imprimée AXIS Q7411 Guide d'installation (ce document)
Important !
Ce produit doit être utilisé
conformément aux lois et
dispositions locales en vigueur.

Page 16 AXIS Q7411 Guide d'installation
Présentation du matériel
Dimensions
HxLxP = 37 x 109 x 172 mm
Poids = 520 g (1,1 lb) (alimentation non incluse)
21 3 4 5 6 7 8 9
10 11 12
1. Carte mémoire
2. Connecteur d'E/S
3. Connecteur RS485/422
4. Bouton de commande
5. Connecteur d’alimentation
6. Connecteur réseau
7. Entrée vidéo
8. Entrée audio
9. Sortie audio
10. Témoin lumineux
d'alimentation
11. Voyant d’alimentation
12. Voyant réseau

AXIS Q7411 Guide d'installation Page 17
FRAN
Ç
AIS
Installation du matériel
Montage de l’encodeur vidéo
L'encodeur vidéo est fourni avec un kit de montage contenant des vis et des connecteurs pour le
montage de l'encodeur vidéo sur un mur en béton :
1. Placez l'encodeur vidéo contre le mur et marquez l'emplacement des quatre trous de montage
(voir page 16) à travers lesquels l'encodeur vidéo sera fixé.
2. Retirez l'encodeur vidéo et percez les quatre trous de montage.
3. Insérez les chevilles dans le mur, positionnez l’encodeur vidéo et fixez-le au mur à l’aide des vis
fournies.
Les cales de protection fournies peuvent être utilisées pour éviter de rayer la surface sur laquelle
l'encodeur vidéo est placé. Poussez les cales et appuyez-les sur le côté inférieur de l'encodeur vidéo.
Branchement des câbles
1. Branchez l’encodeur sur le réseau à l'aide d'un câble réseau blindé. En cas d'utilisation de PoE,
voir la remarque ci-dessous.
2. Si vous le souhaitez, connectez des périphériques d'entrée/sortie externes, tels que des systèmes
d'alarme. Reportez-vous à la page 18 pour plus d'informations sur les broches de connecteurs
terminaux.
3. Si vous le souhaitez, vous pouvez brancher un haut-parleur actif et/ou un microphone externe.
4. Connectez la caméra à l'entrée vidéo.
5. Si l'unité est alimentée par l'entrée CC, connectez l'adaptateur interne fourni ou une
alimentation externe. Voir la remarque ci-dessous.
6. Vérifiez que les voyants lumineux indiquent que tout fonctionne correctement. Pour plus
d'informations, reportez-vous au tableau de la page 21.
Remarque :
L'appareil peut être alimenté soit avec une entrée CC ou PoE (alimenté par Ethernet).
Si l'appareil est alimenté par une alimentation en courant continu (CC), branchez l'alimentation au
connecteur d'alimentation situé à l'arrière de l'appareil.
Si l'appareil est alimenté par PoE, branchez un câble réseau PoE.
Accès au flux de données vidéo
Utilisez les outils fournis sur le CD d'installation et de logiciel de gestion pour attribuer une adresse
IP, configurez le mot de passe et accédez au flux vidéo. Ces informations sont également
disponibles sur les pages d'assistance de www.axis.com/techsup
!IMPORTANT ! - Le boîtier de l'AXIS Q7411 n'est pas approuvé pour une utilisation
extérieure. Le produit doit être installé uniquement en intérieur.

Page 18 AXIS Q7411 Guide d'installation
Connecteurs de l'appareil
Connecteur réseau - Connecteur Ethernet RJ-45. Prend en charge l'alimentation par Ethernet
(PoE) Classe 2 - max 6,49 W. Il est recommandé d’utiliser des câbles blindés.
Connecteur d'alimentation - Bloc terminal à 2 broches utilisé pour la puissance
d’entrée de l’adaptateur secteur fourni ou du bloc d’alimentation externe.
Les alternatives pour l’alimentation externe sont les suivantes :
1. Alimentation PS-K fournie par Axis.
2. Une source d'alimentation limitée CC externe de 8 à 28 V avec un courant de
sortie maximum de 1 A.
Logement de carte micro SD - La carte micro SD peut être utilisée pour l’enregistrement local
avec stockage amovible.
Entrée vidéo - AXIS Q7411 prend en charge une source vidéo. L'entrée vidéo est terminée à l'aide
d'un connecteur coaxial/BNC. Utilisez un câble vidéo coaxial de 75 ohms ; la longueur maximum
recommandée est de 250 mètres (800 pieds).
Remarque :Pour l'entrée vidéo, une terminaison vidéo de 75 ohms peut être activée/désactivée via la page
Web du produit sous Video & Audio (Vidéo et Audio) > Video Input (Entrée vidéo) > Video termination
(Terminaison Vidéo). Cette terminaison est activée par défaut. Dans les cas où le produit doit être
branché en parallèle avec d’autres équipements, il est recommandé que la terminaison soit activée
seulement pour le dernier appareil de la chaîne de signal vidéo afin d’obtenir une qualité vidéo
optimale.
Connecteurs audio - Un jack de 3,5 mm pour l'entrée audio et un jack de 3,5 mm pour la sortie
audio. Les connecteurs stéréo doivent être utilisés.
• Entrée audio : entrée microphone ou niveau de ligne (mono). Il est possible de choisir
une polarisation de microphone de 3,0 V.
• Sortie audio : sortie audio de niveau de ligne (mono) pouvant être connectée à un
système d’annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré.
Fonction Numéro de
broche
Description
GND (Terre) 1 Mise à la terre
Alimentation CC 2 Puissance d'entrée 8 à 28 V CC
max 5,3 W
1 2
123

AXIS Q7411 Guide d'installation Page 19
FRAN
Ç
AIS
Connecteur pour terminaux d’E/S - Utilisé dans les applications
telles que la détection de mouvement, le déclenchement
d'évènement, l'enregistrement à intervalles et les notifications
d'alarme. Outre une alimentation auxiliaire et une broche GND,
l’ AXIS Q7411 possède 4 broches qui peuvent être configurées
comme entrées ou sorties. Ces broches assurent l'interface avec :
• Sortie du transistor : permet de connecter des périphériques externes, comme des relais
ou des voyants DEL. Les dispositifs connectés peuvent être activés par l’API AXIS VAPIX,
à l'aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un type
d'événement. La sortie est considérée comme étant active (dans Event Configuration
> Port Status (Configuration d'événement - État du port)) si le dispositif d'alarme est
activé.
• Entrée numérique : entrée d'alarme utilisée pour connecter des périphériques pouvant
passer d'un circuit ouvert à un circuit fermé, par exemple : des détecteurs infrarouges
passifs, des contacts de porte/fenêtre et des détecteurs de bris de verre. Lorsqu'un
signal est reçu, l'état change et l'entrée devient active (dans le menu Event
Configuration > Port Status[Configuration d'évènement - État du port].).
Fonction Broche Remarques Caractéristiques
techniques
GND (Terre) 1 Mise à la terre
Puissance de
sortie 3,3 VDC
2 Peut servir à alimenter le matériel auxiliaire. Charge max. = 250mA
Configurable
(entrée ou
sortie)
3 - 6 Entrée numérique : connectez-la à la terre pour
l’activer ou laissez-la flotter (ou déconnectée)
pour la désactiver.
De 0 à + 40 V CC
Sortie numérique : connexion interne à la terre
lorsqu’activée, flottante (déconnectée) lorsque
désactivée. En cas d’utilisation avec un relais
externe, une diode doit être connectée en
parallèle avec la charge, en guise de protection
contre les tensions transitoires.
Charge max. = 100mA
Tension maximale = +
40 V CC

Page 20 AXIS Q7411 Guide d'installation
Le schéma de cablâge suivant présente un exemple de connexion d'un périphérique auxiliaire à
l'AXIS Q7411.
3.3 V max 250 mA
1
2
A
B
