B-CURE Laser Pro User manual
InstructIons For use
2
For better comfort it is recommended to use
B-Cure adjustable stand (not included)
Content
Svenska
Suomalainen
English
Bruksanvisning........................................................................................................03
Käyttöohjeet .............................................................................................................. 11
Instructions for use................................................................................................19
3

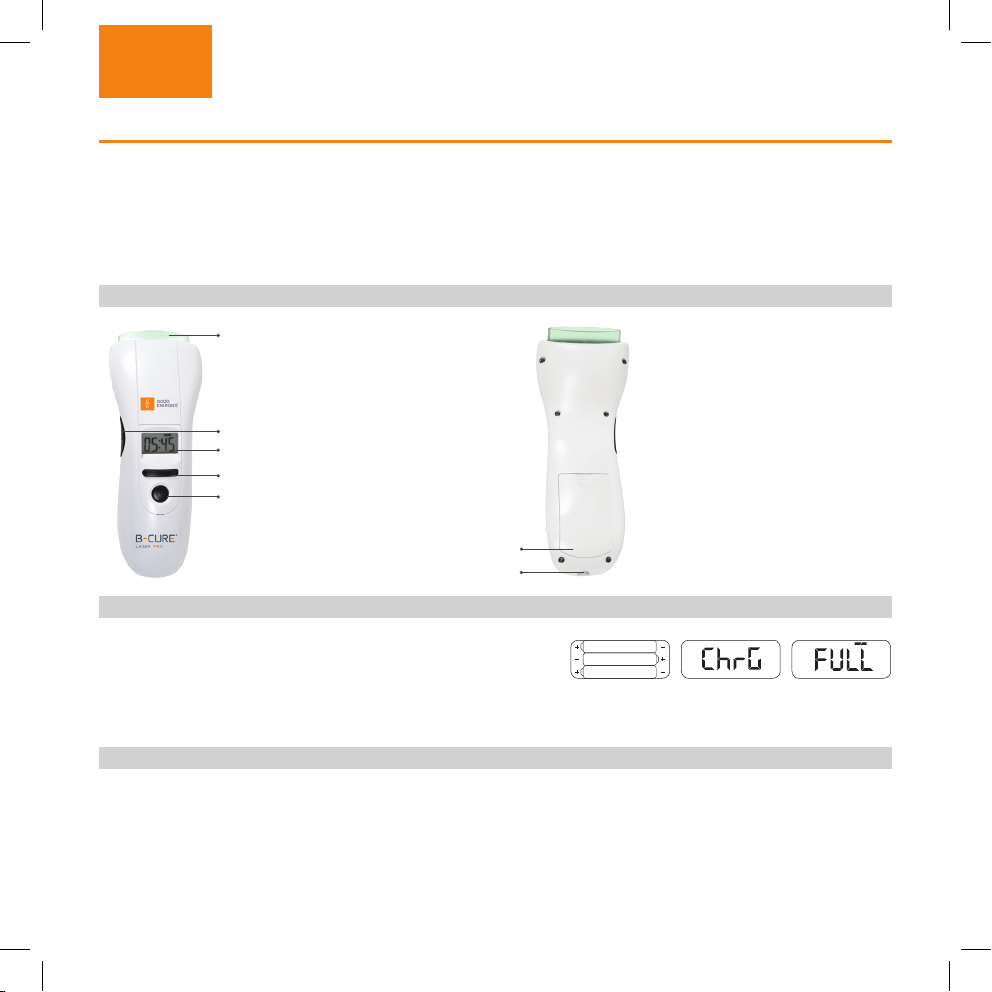

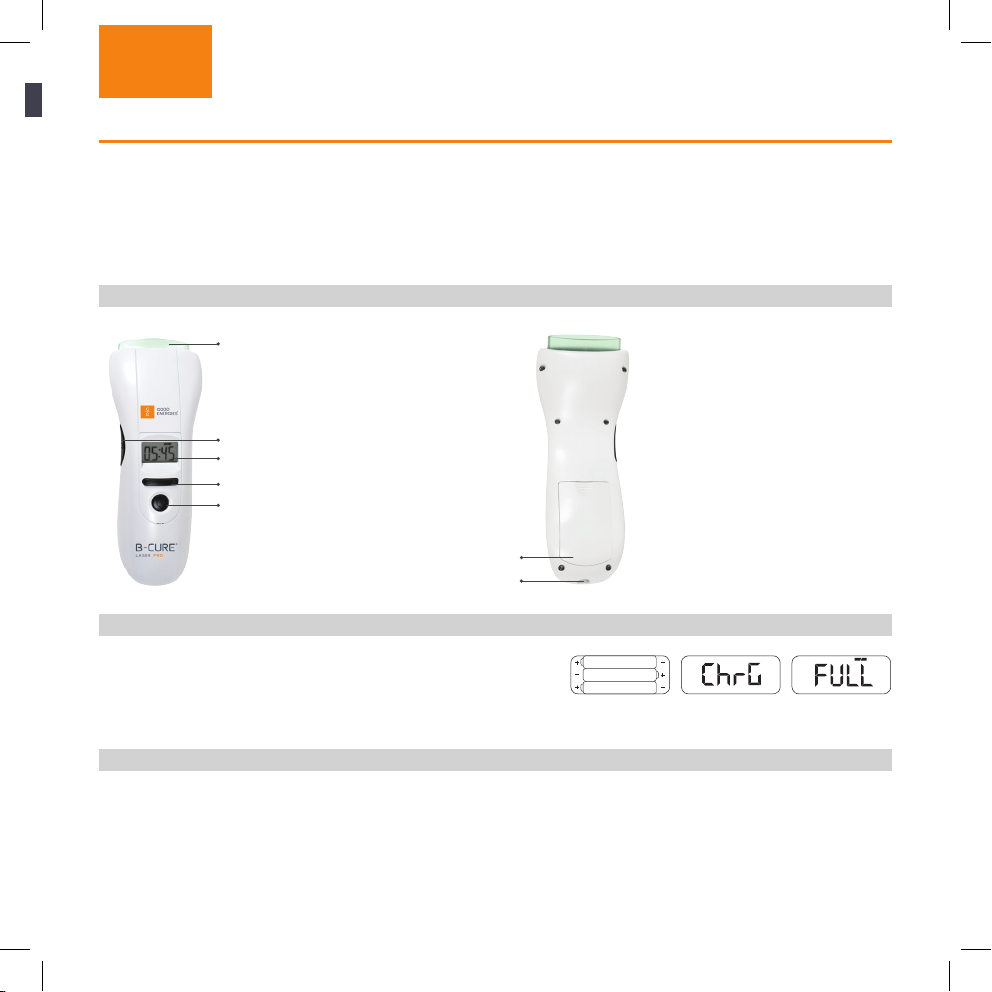

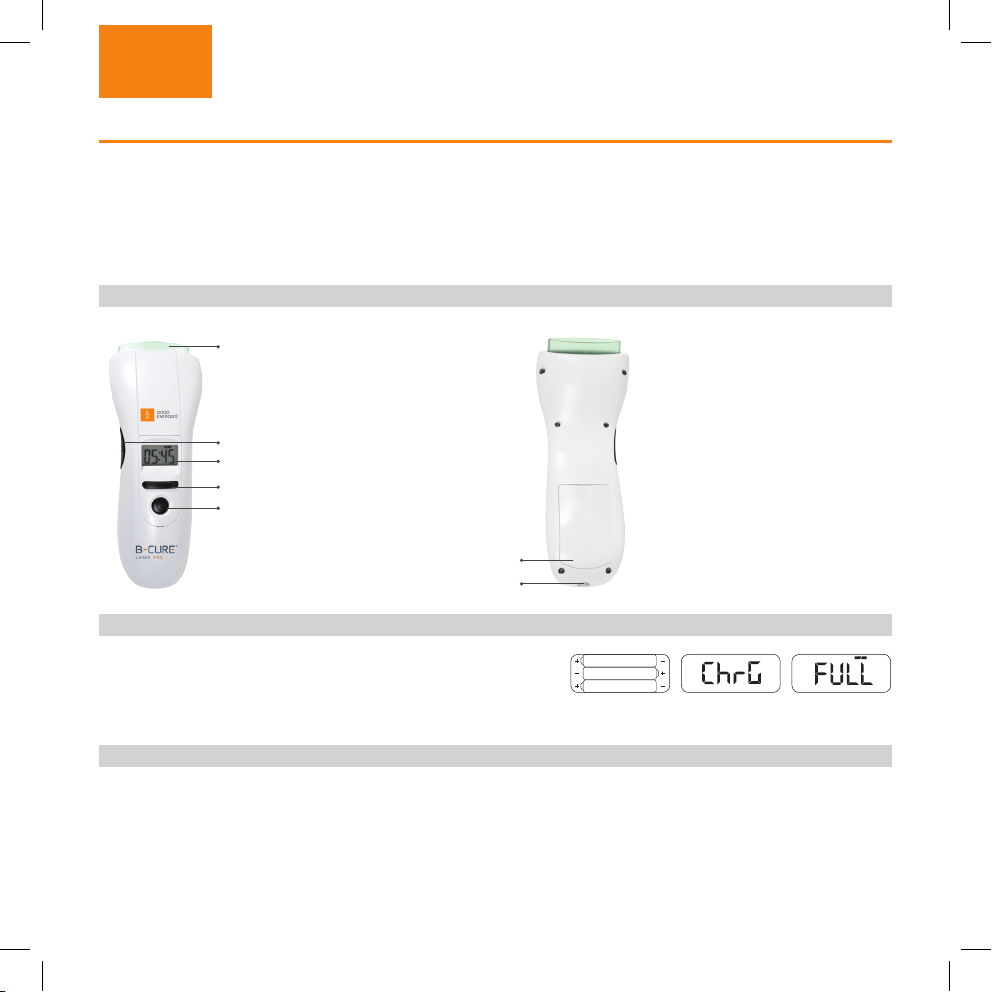

1. Delarnas förklaringar
2. Laddning av batteriet
Lägg batterierna (storlek AAA) i batterifodralet. Sätt laddaren först
fast i ett eluttag och sen i apparatens laddningsport. Laddningen
av batterierna tar ca sju timmar. Laddningen är färdig, då det står
”FULL” på skärmen. Det rekommenderas att apparaten laddas under natten med tre dagars mellanrum.
3. Batteriets varningar
• Laddaren/transformatoren som medföljer i förpackningen är den enda laddaren som får användas till apparaten.
• Man får inte montera batterierna, värma dem till över 100 grader eller bränna dem.
• För gamla batterierna till återvinningsstället som är ämnat för dem.
• Sätt inte på apparaten då när den laddas.
• Ladda aldrig, under inga omständigheter vanliga batterier, detta kan orsaka brand.
Innehåll:
1. Delarnas förklaringar
2. Batteriets laddning
3. Batteriets varningar
4. Säkerhetsinstruktioner
5. Kontraindikationer
6. Bruksanvisning
7. Behandlingar
8. Kontrollpanel och problemlösningar
9. Tekniska specifikationer
10. Apparatens underhåll
11. Garanti
Förpackningens innehåll:
• B-Cure Laser apparat
• B-Cure fodral
• Bruksanvisning
• Batterier
• Laddare
• Adapter
När du öppnar förpackningen,
kontrollera att den innehåller alla
ovannämnda produkter. Försäkra
dig om att apparaten är hel. Om
det fattas produkter eller om de är
skadade, tag omedelbart kontakt
med distributören.
5. Tryckbrytare
4. Tryckknapp för start av behandling
3. LCD skärm, tidur
2. Behandlingens justeringsknapp
6. Batterilock
1. Avbrytare
7. Laddningsport
SVENSKA
4
4. Säkerhetsinstruktioner
•Riktaaldriglaserstrålningenmotögonen.
•Föreanvändningenärdetbraattkonsulteraenläkareellerenexpertinomhälsovårdenombehandlingen.
•Omduärgravid,användinteapparatenförbehandlingavmagområdet.
•Behandlainteområdenmedelakartadtumör.
5. Kontraindikationer
Inga kontraindikationer
6. Bruksanvisning
6.1 Att sätta på apparaten
Tryck på strömavbrytaren (bild1). Efter en kort ljudsignal går skärmen på och den visar tiduret (bild 3).
6.2 Ställ in behandlingstiden
Tryck på justeringsknappen för behandlingstid (bild 2) på den högra kanten (+) för att förlänga tiden eller på den
vänstra sidan (-) för att förkorta tiden. Tiduret kan justeras med 30 sekunders noggrannhet.
6.3 Sätt på laserstrålen och börja behandlingen
Steg 1: Tryck på start av behandling knappen (bild 4) med en hand och försäkra dig om att det gröna ljuset tänds.
Steg 2: Håll start av behandling knappen ner tryckt och tryck på samma gång på strömavbrytaren (bild 1). Steg 3:
Släpp loss båda knapparna
samtidigt. Laserstrålningen startar och behandlingen kan börja. Sätt apparaten lätt mot huden. Vårda inte genom
kläder eller bandage. OBS! Om du trycker för hårt på tryckbrytarområdet (bild 5) så avbryts behandlingen. Man kan
sluta behandlingen med att trycka kort på start av behandling knappen (bild 4) eller på tryckbrytaren (bild 5).
5
Släpp båda knapparna
samtidigt. Nu är det gröna
ljuset på och behandlingen
kan börja
Fortsätt och trycka och tryck
samtidigt med ett annat finger
på tryckbrytarområdet
Efter inställning av
behandlingstid, tryck på
”tryckknapp för start av
behandling”
Demonstration - Start av apparaten efter att vårdtiden är inställd
Steg 1 Steg 2 Steg 3
6.4 Avslutning av behandlingen, nollning och avstängning av apparaten
Stäng av apparaten genom att hålla strömavbrytaren nedtryckt tills du hör ett signalljud. Släpp avbrytaren. Skärmen
slocknar. Om det finns behandlingstid kvar, så visar tiduret på skärmen tiden som är kvar av behandlingen då
apparaten sätts på nästa gång. Man kan nolla tiduret med att stänga av apparaten och sedan trycka på strömbrytaren
i över två sekunder då du sätter på apparaten.
7. Behandlingsprotokoll
7.1 Ämnad användning
B-CureLaserProärämnadförsmärtlindringt.ex.idessafall:kroniskaryggsmärtor,kroniskanacksmärtor,knäsmärtor,
senskideinflammation, fibromyalgi, myofasciella smärtsyndromer, käkleds syndrom. Vården kan, som tillägg av
basvården, även påskynda tillfrisknande av akuta och kroniska sår och vävnadsskador.
7.2 Vårdens framsteg och vårdtiden
Börja vården med 1.5minuts vårdtid per vårdställe och öka tiden med 30 sekunder varje dag tills vårdtiden är 8
minuterpervårdställevarjevårdgång.Repeteravården2-4gångerperdag,varjedag.Omsmärtanökareftervården
håll en paus av vården i 24 timmar, varefter du kan fortsätta vården med en kortare vårdtid. Om smärtan inte ökar,
öka gradvis vårdtiden ända tills vårdtiden är 8minuter på varje vårdställe 2-4 gånger i dagen.
Under användningen lyser ett grönt ljus på apparaten, vilket indikerar att apparaten är i bruk. Med tre sekunders
mellanrum hör du ett signalljud som indikerar behandlingstidens gång, tills tiden är slut. Till slut avbryts behandlingen
automatiskt och du hör ett signalljud. Håll apparaten stadigt och orörd under hela behandlingstiden.
6
7.4 Behandlingsrekommendationer i vanliga fall
Rekommenderad behandlingstid för varje behandlingspunkt är 8 minuter 2-4 gånger per dag.
För alla rekommenderade behandlingar, se illustrationen av människokroppen.
1. Kroniska ryggsmärtor - behandla i längdriktning på området på nedre ryggens sjuka kotor på var sida av
ryggraden.Ischiassmärtasomstrålarmotnedreextremitet–taredapådensjukastepunktengenomattkänna
och gör sedan behandlingen på det området.
2. Kroniska nacksmärtor - behandla a) I längdriktning enligt ryggraden. b) Behandla nackens båda sidor i
längdriktning, under öronmusslan och gropen bakom hakleden.
3. Knäsmärtor - Behandla det sjuka knäet a) På knävecket bakom knäet. b) På knäets utkant i längdriktning.
c) Knäets inre sida i längdriktning. Du kan även rikta behandlingen på knäets framsida, nedanför knäskålen.
4. Senskideinflammation - Behandla den sjuka handleden a) Handledens framsida på ledens veckställe i
breddriktning. b) Handledens framsida i längdriktning, vinkelrätt jämfört med a. c) Behandla tummen i
längdriktning på tummens rot på handflatans sida. Du kan även behandla handleden på handryggsidan mellan
tummen och pekfingret mot handleden och på båda sidorna av handleden i längdriktning.
5. Fibromyalgi - Behandla smärtområdet.
Vård av sår
Ställ in vårdtiden på 8 minuter. Starta apparaten och vårda
såret, ungefär 1cm från såret. Håll apparaten på ställe
under hela 8 minuters vården. Om såret är större än laser
strålningens storlek (1x4,5cm), ställ in en ny 8 minuters
vårdtid och flytta på laser strålningen på det ännu ovårdade
ställe. Fortsätt tills hela sårområdet är vårdat.
Du kan använda B-Cure laser ställningen för att underlätta
vården.
Enligt forskningar påskyndar tillfrisknandet av diabetiska
och svårt läkande öppna sår då B-Cure laser används
som stöd för basvården. Försäkra dig om att vid vården
överskrider laserstrålningen sårens kanter med 3mm.
7.3 Behandlingsområdet
Laserstrålningen är 4,5cm lång och 1cm bred. Om
behandlingsområdet är större än detta, upprepa behandlingen på
områden bredvid det första behandlingsområdet tills hela området
är behandlat. Laserstrålningens storlek på
B-CURE®LASER
1 cm
4.5 cm
B-Cure justerbar ställning
7
• Märk den illustrerade laserstrålningens riktning

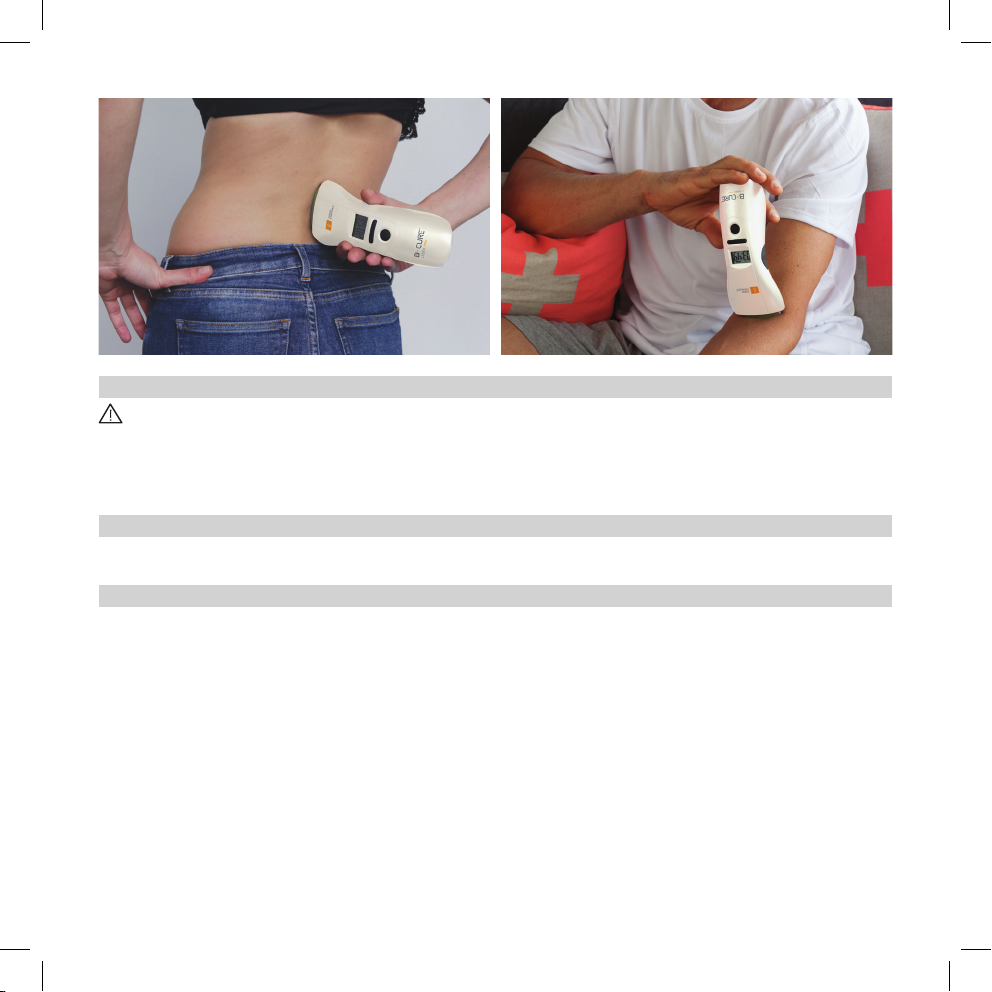

• Behandlingen kan göras på vilken som helst del
av kroppen förutom ögonen.
• På öppna sår eller hudvävnad, placera ej apparaten
i full kontakt med huden. I alla andra fall placeras
apparaten på huden.
• Behandla ej på kläder eller bandage.
• Flytta inte på apparaten under behandlingen.
• Det är tillrådligt att behandla alla rekommenderade
punkterna, så att man säkert får en eektiv
behandling.

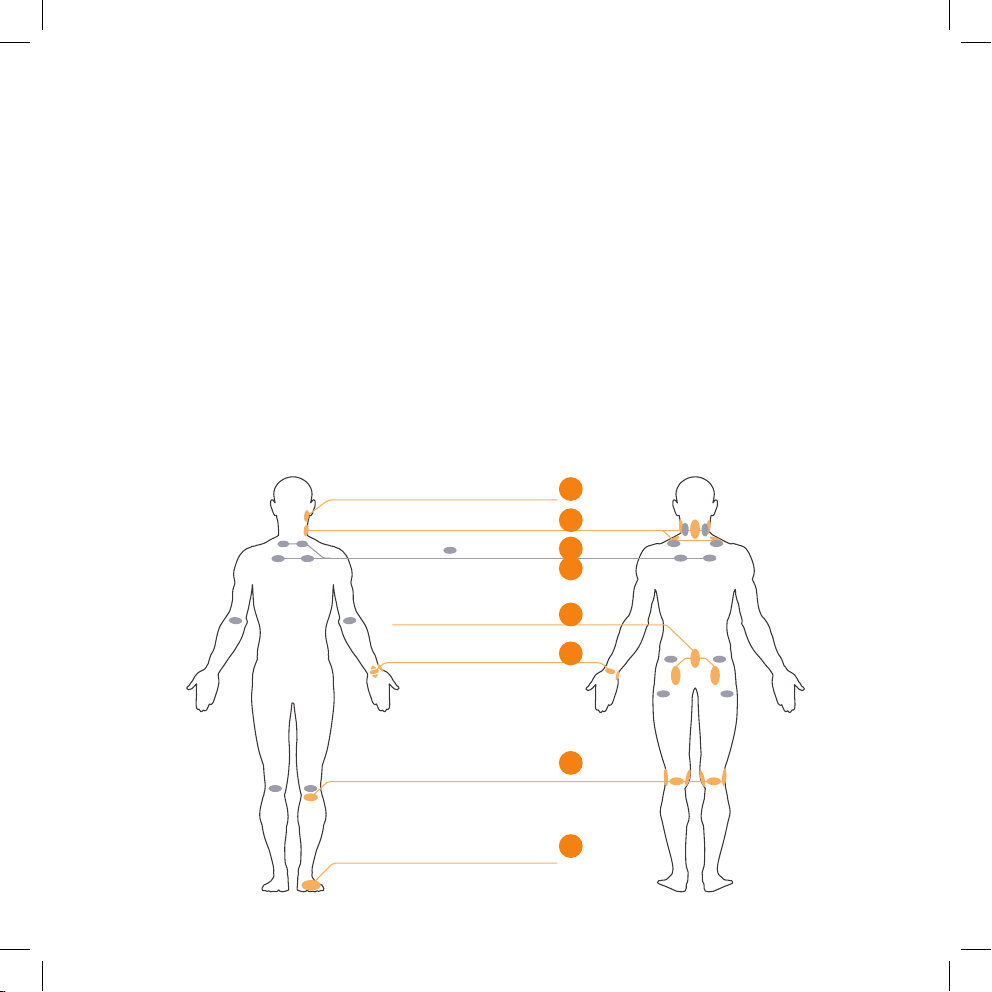

Exempelbild på människokroppen och rekommenderade behandlingspunkter:
bild bakifrånbild framifrån
Kronisk nacksmärta
Fibromyalgi /
Myofasciella smärtsyndromer
Käkleds syndrom
Senskideinflammation
Befrämjande vård för
tillfrisknandet av akuta
och kroniska sår och
vävnadsskador
Knäsmärta,
under knäskålen
Kronisk ryggsmärta
4
3
8
2
7
1
5
6
6. Myofasciell - Behandla smärtområdet.
7. Käkledssyndrom - Behandla hakledens hela längd och bredd.
8. Akuta och kroniska skadors tilläggs vård - Behandla hela smärtområdet.
Tips: Börja behandlingen alltid från det sjukaste ställe och flytta först sedan till andra ställen så att du alltid först
behandlar det ställe du upplever som det centralaste problemet.
8
8. Kontrollpanel och problemlösningar
Skärm Status
Batteriet laddas
Batteriet är full laddat
Ikonen- visas för att indikera att apparaten är i bruk
Batteriet är fullt
Lite batteri. Vid start hörs två signalljud som påminnelse om att batteriet bör laddas. Ladda batteriet
Batteriet är tomt. Ladda batteriet omedelbart
Apparaten stängs av automatiskt efter tio signalljud, för att batteriet är tomt. Ladda batteriet
Batteriet laddas inte. Stäng av apparaten och starta det på nytt så att felet korrigeras.
Om problemet inte går bort, stäng av apparaten, ta batteriet bort och lägg det tillbaka.
Om problemet inte ännu heller går bort skicka eller leverera produkten på service.
Texten”LOW”synsdålasernseffektnivåärunderönskadnivå.
Behandlingen bör avbrytas. Orsaken kan vara någon av följande:
1. För lite batteri.
2. Diodens livslängd har nått slutet, och dioden bör bytas på service.
3.Apparatenanvändsienannanmiljöändenärämnadför,t.ex.iöver40graderstemperatur.Ladda
batteriet,sättpåapparatenochkontrolleraomtexten”LOW”harförsvunnit.Omtextenännuocksåsyns,
försäkra dig om att rummets temperatur inte är ovanligt hög, och vid behov flytta dig bort från för varmt
ställe. Om temperaturen inte är över 40 grader, men texten ”LOW” syns ännu, leverera apparaten till
service för byte av diod.
Andra tecken på denna typ av fel:
Det har hänt ett apparat- eller programmeringsfel. Stäng av apparaten och starta den på nytt så att felet
korrigeras. Om problemet inte går bort, stäng av apparaten, ta batteriet bort och lägg dem tillbaka. Om
problemet inte ännu heller går bort, skicka eller leverera apparaten till service.
9
9. Teknisk information
Egenskap Enhet Beskrivning, värde Observationer
Lasertyp GaAIAs (gallium-
aluminium-arsenid) Ständigt lysande laserdiod
Maximumström mW 250 Max.
Våglängd (infraröd)
nM 808
Pulsfrekvens kHz 13
Laserpuls varaktighet μs 26
Diod livstid timmar över 3000
Energi per minut Joule 5
Laserstrålensdimensioner(LxH) mm Längd 45, bredd 10 på ytan av apparaten
Strålningens divergens grader ±3
Grönt signalljus nM 520 Gröna signaljuset indikerar att behandlingen är
i gång
Tidurets varaktighet minuter 00:00 - 99:30
Tidurets intervaller sekunder 30 Kan ökas och minskas
LCD-skärmens mått mm 26x15 Skärmens synliga område
Tiduretsskärm fyra siffror (88:88) Med en sekunds noggrannhet
Varningssignal ja
Skärmen: Start av apparaten, avstängning,
behandling pågår, låg laser effekt, fel
Strömmatning W3,2 maximum
Automatisk avstängning 2 alternativ
automatisk avstängning om apparaten inte varit i
bruk på tio minuter eller då apparaten inte är i bruk
på 5 minuter och tidtagaren är satt på 0 (00:00)
Batteri 3 laddbara AAA batterier (NiMH)
Batteriernas användningsålder timmar över 2 fullt laddade batterier
Batteriernas laddningstid timmar 5-7 med helt tomma batterier
Batteriernas laddningsström mA 300 minimum
Strömmatning VAC 100 - 240 transformator 115/230 VAC, 65/50 Hz start 9 V,
500mA
10
Egenskap Enhet Beskrivning, värde Observationer
Mått mm 200x70x40
Laddarens utgångsspänning
VDC
9
Vikt gram 175
Användningsomständigheter
C°, %
temperatur 0° - 40°,
fuktighet 15% - 90% ingen kondensation
Förvaringsomständigheter
C°, %
temperatur (-20)° - 55°,
fuktighet 10% - 95% ingen kondensation
9.Teknisk information - fortsätter
10. Apparatens underhåll
1. Rengörtryckbrytarområdet(påbild5)med70%alkohollösning.Rengörvidbehovmellanbehandlingsgångerna
och alltid före du ger apparaten i någon annans bruk.
2. Försäkra dig om att tryckbrytaren är neråt under rengöringen så att inte linsen blir fuktig.
3. Använd och förvara apparaten enligt villkoren som angetts i teknisk information tabellen. Lämna inte apparaten
i bilen då det är varmt väder.
11. Garanti
Tillverkaren ger en garanti på 12 månader åt apparaten, vars specifikationer är skrivet i garantibeviset. Garantin
gäller ej för eventuella batterier som levererats med apparaten. Tillverkaren/distributören ansvarar för apparatens
funktion, trygghet och användningssäkerhet endast i sådana fall att alla servicen är gjorda av en person auktoriserad
av tillverkaren.

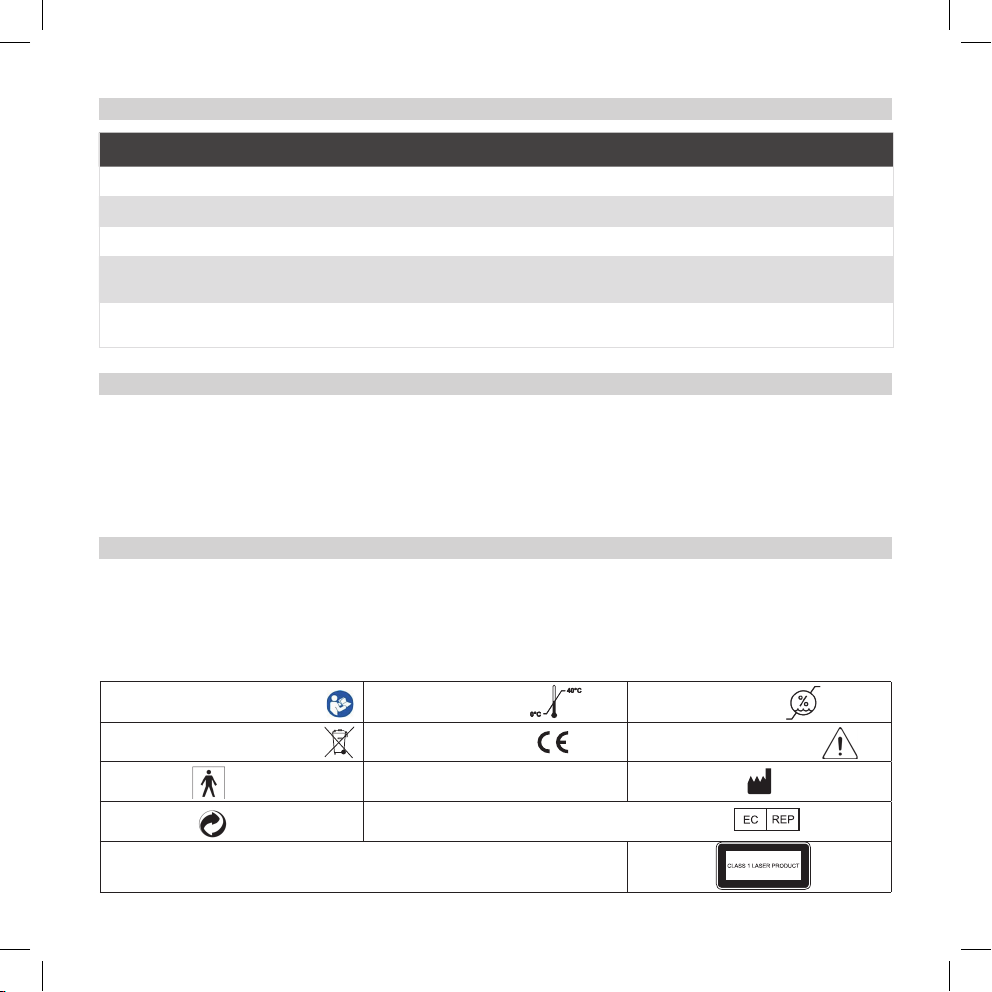

Bekanta dig med medföljande
dokumenten Temperaturbegränsning Fuktighetsbegränsning
El- och elektronikprodukt
CE märkt Varning, bekanta dig med
medföljande dokumenten
Typ BF IP22–täthetsklassicering Tillverkare
Återvinning Auktoriserad representant i EU
3x1,2VladdbaraAAA-batterier/9V,300mA(laddningmedtransformator)
11
1. Osien selite
2. Akun lataaminen
Aseta akkuparistot (AAA-koko) paristokoteloon. Kytke laturi
pistorasiaan ja sitten laitteen latausliittimeen. Akkujen lataus
kestää noin seitsemän tuntia. Lataus on valmis, kun näytöllä lukee
”FULL”. On suositeltavaa ladata laite kolmen päivän välein yön aikana.
3. Akun varoitukset
• Laitteen mukana toimitettava muuntaja/laturi on ainoa laturi, jota laitteen kanssa saa käyttää.
• Älä pura akkuja, lämmitä niitä yli 100 °C tai polta niitä.
• Toimita vanhat akut niille tarkoitettuun kierrätysastiaan tai - keskukseen.
• Älä kytke laitteeseen virtaa, kun lataus on kesken.
• Älä missään tapauksessa lataa tavallisia paristoja, sillä niiden lataaminen saattaa aiheuttaa tulipalon.
Sisällys:
1. Osien selite
2. Akun lataaminen
3. Akun varoitukset
4. Turvallisuusohjeet
5. Vasta-aiheet
6. Käyttöohjeet
7. Hoitotoimenpiteet
8. Ohjauspaneeli ja ongelmien ratkaisu
9. Tekniset tiedot
10. Laitteen huolto
11. Takuu
Pakkauksen sisältö:
• B-Cure Laser - laite
• B-Cure - kotelo
• Käyttöohjeet
• Akkuparistot
• Laturi
• Pistokesovittimia
Kun avaat pakkauksen, varmista,
että se sisältää kaikki yllä mainitut
tuotteet. Varmista, että laite on ehjä.
Jos tuotteita puuttuu tai niissä on
vaurioita, ota välittömästi yhteyttä
jakelijaan.
5. Painekytkin
4. Hoidon aloitus-painike
3. LCD-näyttö, ajastin
2. Hoitoajan säätöpainike
6. Akkukotelon kansi
1. Virtakytkin
7. Latausliitin
SUOMALAINEN
12
4. Turvallisuusohjeet
•Äläkoskaanosoitalasersädettäsilmiäkohti.
•Ennenkäyttöäonhyväkeskustellahoidostalääkärintaiterveydenhuollonammattilaisenkanssa.
•Josoletraskaana,äläkäytälaitettavatsanalueenhoitoon.
•Älähoidalaitteellaalueita,joillaonpahanlaatuinenkasvain.
5. Vasta-aiheet
Ei vasta-aiheita
6. Käyttöohjeet
6.1 Virran kytkeminen laitteeseen
Paina virtakytkintä (kuvassa 1). Lyhyen äänimerkin jälkeen näyttö käynnistyy ja siinä näytetään ajastin (kuvassa 3).
6.2 Aseta hoidon kesto
Paina hoitoajan säätöpainiketta (kuvassa 2) sen oikeasta reunasta (+) lisätäksesi kestoa tai vasemmasta reunasta (-)
lyhentääksesi kestoa. Ajastinta voidaan säätää 30 sekunnin tarkkuudella.
6.3 Käynnistä lasersäde ja aloita hoito
Vaihe 1: Paina hoidon aloitus -painiketta (kuvassa 4) yhdellä kädellä ja varmista, että vihreä valo syttyy. Vaihe 2:
Pidä hoidon aloituspainike painettuna ja paina samalla virtakytkintä (kuvassa 1). Vaihe 3: Päästä irti kummastakin
painikkeesta samanaikaisesti. Lasersäde käynnistyy ja hoito voidaan aloittaa. Aseta laite kevyesti ihoa vasten. Älä
hoida vaatteiden tai siteiden läpi.
Huomio! Jos painat painetunnistimen aluetta (kuvassa 5) liian kovaa ihoa vasten, hoito keskeytyy automaattisesti.
Hoito voidaan lopettaa painamalla lyhyesti hoidon aloitus -painiketta (kuvassa 4) tai painetunnistinta (kuvassa 5).
13
Vapauta molemmat
painikkeet samanaikaisesti.
Vihreä valo palaa ja hoito
voidaan aloittaa
Pidä hoidon aloitus painike
painettuna ja paina toisella
kädellä ”käynnistyspainiketta”
Hoitoajan asettamisen
jälkeen paina ”hoidon aloitus-
painiketta”
Laserin käynnistäminen hoitoajan asettamisen jälkeen
Vaihe 1 Vaihe 2 Vaihe 3
6.4 Hoidon lopettaminen, laitteen nollaus ja sammuttaminen
Sammuta laite pitämällä virtakytkintä painettuna, kunnes kuulet äänimerkin. Päästä irti virtakytkimestä. Näyttö
sammuu. Jos valittua hoidon kestoaikaa on jäljellä, ajastin näyttää näytöllä jäljellä olevan hoitoajan, kun laite
seuraavan kerran käynnistetään. Voit nollata ajastimen sammuttamalla laitteen ja sitten painamalla virtapainiketta yli
kahden sekunnin ajan laitteen käynnistyksen yhteydessä.
7. Hoitotoimenpiteet
7.1 Käyttötarkoitus
B-Cure Laser on tarkoitettu kivunlievitykseen esimerkiksi näissä tapauksissa: Krooniset selkäkivut, krooniset
niskakivut, polvikivut, jännetuppitulehdus, pehmytkudosreuma (fibromyalgia), myofaskiaalinen kipuoireyhtymä,
Costenin oireyhtymä. Hoito saattaa nopeuttaa myös akuuttien ja kroonisten haavojen ja kudosvaurioiden
paranemista perushoidon lisänä.
7.2 Hoidon edistyminen ja hoitoaika
Aloita hoito 1,5 minuutin hoitoajoilla kullekin hoitokohdalle ja kasvata aikaa 30 sekunnilla joka päivä, kunnes hoitoaika
on 8 minuuttia kullekin hoitokohdalle joka hoitokerralla. Toista hoito 2–4 kertaa päivässä joka päivä. Jos kipu
lisääntyy hoidon jälkeen, pidä hoidosta 24 tunnin tauko, jonka jälkeen voit jatkaa hoitoa pienemmällä hoitoajalla. Jos
kipueilisäänny,kasvatahoitoaikaaasteittain,kunnesseon8minuuttiakullekinhoitokohdalla2–4kertaapäivässä.
Käytön aikana laitteessa palaa vihreä valo, joka osoittaa, että laite on käynnissä. Kolmen sekunnin välein kuuluva
merkkiääni osoittaa hoitoajan kulumisen, kunnes aika on kulunut loppuun. Lopuksi hoito keskeytetään automaattisesti
ja kuulet merkkiäänen. Pidä laitetta tukevasti ja liikuttamatta iholla hoidon koko keston ajan.
14
7.4 Hoitosuositukset tavallisissa tapauksissa
Suositeltu hoitoaika kullekin hoitokohdalle on 8 minuuttia 2–4 kertaa päivässä.
Tutustu hoitokuvauksiin myös kehonkartalta, sivulla 71.
1. Krooniset selkäkivut - Hoida pituussuuntaan alaselän kipeiden nikamien alueella selkärangan kummallakin
puolella.Alaraajoihinsäteilevätiskiaskivut–Selvitäkipeinkohtatunnustelemallajateehoitosenalueelle.
2. Krooniset niskakivut - Hoida a) Pituussuuntaan niskarangan mukaisesti. b) Hoida niskan kummaltakin sivulta
pituussuuntaan, korvalehden alta ja leukanivelen takana olevasta kuopasta.
3. Polvikivut - Hoida kipeää polvea a) Polven takaa polvitaipeen kohdalta. b) Polven ulkosyrjästä pituussuuntaan.
c) Polven sisäsyrjästä pituussuuntaan. Voit kohdistaa hoidon myös polven etupuolelle polvilumpion alapuolelle.
4. Jännetuppitulehdus - Hoida kipeää rannetta a) Ranteen etupuolelta nivelen leveyssuuntaan taitekohdasta.
b)Ranteenetupuolelta,kohtisuoraana-kohtaanverrattuna,elipituussuuntaan.c) Hoida peukaloapituussuuntaan
kämmenpuolelta peukalon juuresta. Voit hoitaa rannetta myös kämmenselän puolelta peukalon ja etusormen
välistä rannetta kohti ja ranteen kummaltakin puolelta pituussuuntaan.
5. Fibromyalgia - Hoida kipeää aluetta.
Haavojen hoito
Aseta hoitoajaksi 8 minuuttia. Käynnistä laite ja hoida
haavaa noin 1cm päästä. Pidä laita paikoillaan koko 8
minuutin hoidon ajan. Jos haava on suurempi kuin laser
säteen koko (1x4,5cm), aseta uusi 8 minuutin hoitoaika
ja siirrä laser säde vielä hoitamattomalle alueelle. Jatka
kunnes koko haavan alue on hoidettu.
Hoidon helpottamiseksi voit käyttää B-Cure laser telinettä.
Diabeettisten ja vaikeasti parantuvien avohaavojen
yhteydessä B-Cure laserin käyttö perushoidon tukena
tutkitusti nopeuttaa paranemista. Varmista että hoidettaessa
lasersäde ylittää haavojen reunat 3mm verran.
7.3 Hoitoalue
Lasersäde on 4,5 cm pitkä ja 1 cm leveä. Jos hoidettava alue on
tätä laajempi, toista hoito ensimmäisen hoitokohdan vieressä
olevilla alueilla, kunnes koko alue on hoidettu. B-CURE®LASER
Lasersäteen koko
1 cm
4.5 cm
B-Cure säädettävä teline
15
• Huomaa kuvattu lasersäteen suunta
• Hoito voidaan tehdä mille tahansa ruumiin alueelle,
paitsi silmiin
• Haavojen hoidossa älä aseta laitetta suoraan
vaurioituneelle iholle. Muissa tapauksissa laite
asetetaan suoraan ihokontaktiin.
• Älä hoida vaatteiden tai siteiden läpi.
• Älä liikuta laitetta hoidon aikana.
• Parhaan hoitotuloksen saavuttamiseksi on
suositeltavaa hoitaa vaivoja kaikista ohjeiden
mukaisista kohdista.
Esimerkkikuva ihmiskehosta ja suositelluista hoitokohdista:
Kuva takaaKuva edestä
Krooninen niskakipu
Fibromyalgia /
Myofaskiaalinen
kipuoireyhtymä
Costenin oireyhtymä
Jännetuppitulehdus
Haavojen ja kudosvaurioiden
parantumista edistävä hoito
Polvikipu,
polvilumpion alapuolella
Krooninen selkäkipu
4
3
8
2
7
1
5
6
6. Myofaskiaalinen kipuoireyhtymä - Hoida kipeää aluetta.
7. Costenin oireyhtymä - Hoida leukanivelen koko leveydeltä ja pituudelta.
8. Akuuttien ja kroonisten haavojen ja kudosvaurioiden parantumista edistävä hoito - Hoida koko vamman
alueelta.
Vinkki: Aloita hoito aina kipeimmästä kohdasta ja siirry vasta sitten muille alueille, jotta hoidat aina ensin alueen,
jonka koet keskeisimmäksi ongelmaksi.
16
8. Ohjauspaneeli ja ongelmien ratkaisu
Näytön Tila
Akku latautuu
Akku ladattu täyteen
K u v a k e - näytetään merkiksi siitä, että laite on käynnissä
Akku täynnä
Akku vähissä. Käynnistettäessä annetaan kaksi äänimerkkiä muistutukseksi siitä, että akku pitää ladata.
Lataa akku
Akku tyhjä. Lataa akku välittömästi
Laite sammuu automaattisesti kymmenen äänimerkin jälkeen, koska akku on tyhjä. Lataa akku
Akkua ei ladata. Sammuta laite ja käynnistä se uudelleen, jotta virhe korjaantuu.
Jos ongelma ei häviä, sammuta laite, ota akut pois ja laita ne takaisin.
Jos ongelma ei vieläkään häviä, lähetä tai toimita laite huoltoon.
Teksti”LOW”näytetään,kunlaserintehoonvaadittuapienempi.
Hoito tulee keskeyttää. Syynä voi olla jokin seuraavista:
1. Akku on liian vähissä.
2. Diodin elinikä on lähes lopussa ja diodi tulee vaihtaa huollossa.
3. Laitetta käytetään ympäristössä, johon sitä ei ole tarkoitettu, esimerkiksi yli 40 °C lämpötilassa. Lataa
akku,kytkelaitepäällejatarkista,onkoteksti”LOW”hävinnyt.Jostekstinäytetäänedelleen,varmista,
että huoneen lämpötila ei ole epätavallisen korkea, ja tarpeen mukaan siirry pois kuumasta tilasta.Jos
lämpötilaeioleyli40°C,muttateksti”LOW”näytetäänyhä,toimitalaitehuoltoondiodinvaihtoavarten.
Vaihtoehtoisia tekstejä tämän tyyppisille virheille:
On tapahtunut laitteisto- tai ohjelmistovirhe. Sammuta laite ja käynnistä se uudelleen, jotta virhe korjaantuu.
Jos ongelma ei häviä, sammuta laite, ota akut pois ja laita ne takaisin.
Jos ongelma ei vieläkään häviä, lähetä tai toimita laite huoltoon.
17
9. Tekniset tiedot
Ominaisuus Yksikkö Kuvaus, arvo Huomautukset
Laserin tyyppi GaAlAs (gallium-
alumiini-arsenidi) Jatkuvasti palava laserdiodi
Maksimivirta mW 250 Maks.
Aallonpituus (infrapuna)
nM 808
Pulssitaajuus kHz 13
Laserpulssin kesto μs 26
Diodin elinikä tuntia Over 3000
Energiaa minuutissa Joul 5
Lasersäteen mitat (PXL) mm Pituus 45, leveys 10 laitteen pinnan tasossa
Säteen kulma astetta ±3
Vihreä merkkivalo nM 520 Vihreä merkkivalo osoittaa, että hoito on käynnissä
Ajastuksen kesto minuuttia 00:00 - 99:30
Ajastuksen aikavälit sekuntia 30 Pidennettävissä ja lyhennettävissä
LCD-näytön mitat mm 26x15 Näyttöalueen koko
Ajastinnäyttö Neljä numeroa (88:88) Sekunnin tarkkuudella
Varoitusääni kyllä
Sekunnin tarkkuudella. Näyttö: Laitteen käynnistys,
sammutus, hoito käynnissä, laserin heikko teho, virheet
Virransyöttö W3,2 maksimi
Automaattinen sammutus 2 asetusta
automaattinen sammutus, kun laitetta ei
käytetä 10 minuuttiin tai kun laitetta ei käytetä 5
minuuttiin ja ajastin on asetettu nollaan (00:00)
Akku 3 ladattavaa AAA-akkuparistoa (NiMH)
Akkujen käyttöikä tuntia yli 2 täyteen ladatuilla akuilla
Akkujen latausaika tuntia 5-7 täysin tyhjillä akuilla
Akkujen latausvirta mA 300 minimi
Virransyöttö VAC 100–240
Muuntaja 115/230 VAC, 65/50 Hz lähtö 9 V, 500 mA
18
9.Tekniset tiedot – jatkuu
10. Laitteen huolto
1. Puhdista painetunnistimen alue (kuvassa 5) 70 % alkoholiliuoksella. Puhdista käyttökertojen välillä tarvittaessa ja
aina ennen, kuin annat laitteen jonkun muun käyttöön.
2. Varmista, että painetunnistin on alaspäin puhdistuksen aikana, jotta linssi ei pääse kastumaan.
3. Käytä laitetta ja säilytä sitä teknisissä tiedoissa kerrottujen rajoitusten mukaisesti. Älä jätä laitetta autoon kuumalla
säällä.
11. Takuu
Laitteella on valmistajan myöntämä 12 kuukauden takuu, jonka yksityiskohdat selviävät takuutietolomakkeesta.
Takuu ei koske laitteen mukana mahdollisesti toimitettavia akkuja ja/tai laturia. Valmistaja/jakelija vastaavat laitteen
toiminnasta, turvallisuudesta ja käyttövarmuudesta vain siinä tapauksessa, että kaikki huollot on tehnyt valmistajan
valtuuttama henkilö.
Tutustu mukana toimitettaviin
dokumentteihin Lämpötilarajoitus Kosteusrajoitus
Sähkö- ja elektroniikkatuote CE-merkintä Varoitus, tutustu mukana
toimitettaviin dokumentteihin
Tyyppi BF IP22–tiiviysluokitus Valmistaja
Kierrätys Valtuutettu edustaja Euroopan yhteisössä
3x1,2VladattaviaAAA-akkuparistoja|9V,300mA(latausmuuntajanavulla)
Ominaisuus Yksikkö Kuvaus, arvo Huomautukset
Mitat mm 200x70x40
Laturin lähtöjännite
VDC
9
Paino grammaa 175
Käyttöolosuhteet
C°, %
lämpötila0°–40°,
kosteus15–90% ei kondensaatiota
Säilytysolosuhteet
C°, %
lämpötila-20°–55°,
kosteus10–95% ei kondensaatiota
19
ENGLISH
1. Component legend
2. Battery charging
Inside the battery compartment there are 3 (type AAA) batteries
partly charged. Complete the charging by plugging the charger
into an electrical outlet and connect the charger to the socket.
Batterychargetimeisapproximately7hours,oruntiltheword“FULL”appearsonthescreen.Werecommendyou
chargethedeviceovernightonceeverythreedays,orwhenthedisplayblinks/thedevicestopsfunctioning.
3. Battery warnings
• TheAC/DCchargerthatcomeswiththedeviceistheonlychargerallowedforuse.
• Do not take apart the batteries, heat them over 100°C or burn them.
• Discard the batteries at an appropriate recycling center.
• Donotturnthedeviceonwhileitisbeingcharged.
• Do not, under any circumstances, charge ordinary, non-rechargeable batteries; it might cause a fire.
Content:
1. Component legend
2. Battery charging
3. Batterywarnings
4. Safety precautions
5. Contra indications
6. Operating instructions
7. Treatment protocol
8. Control panel and troubleshooting
9. Technical specifications
10. Device maintenance
11. Warranty
Package content:
• B-Cure Laser device
• B-Cure case
• Instructions For Use
• Batteries
• Charger
• Adaptors
Upon opening the package, please
verify that it contains all the above
mentioned equipment. Please
make sure the device is unharmed.
If anything is missing or damaged,
please contact the distributor
immediately after purchasing.
5. Laser beam aperture
4. Treatment start push-button
3. LCD display, Timer
2. Treatment time setting button
6. Battery compartment cover
1. Mainpowerswitch
7. Charger socket
20
4. Safety precautions
•Neveraimthelaserbeamattheeyes.
•Itisalwaysrecommendedtoconsultyourdoctor.
•Ifyouarepregnantdonotusethedevicetotreatthestomach.
•Donottreatanareawithamalignanttumor.
5. Contraindications
None
6. Operating instructions
6.1 Switch the device ON
Pressthemainpowerswitch(No.1).Afterashortbeepthedisplaywillswitchonandatimerwillbedisplayed(No.3).
6.2 Set treatment time
Press the treatment time setting button (No. 2): on its right side to increase time (+) or its left side to decrease time (-).
The timer is adjustable in increments of 30 seconds.
6.3 Activate the laser beam and begin treatment
Step 1: press the “treatment start push-button” (no. 4 in the component legend illustration) with one hand, and
make sure the green light at the front of the device is on. Step 2: continue pressing this button and simultaneously
press,usinganadditionalngeronthepressureswitcharea(no.1intheillustration).Step3:releasebothbuttonsat
thesametime.Nowthelaserbeamisactiveandtreatmentcanbegin.Placethedevicegentlyinfullcontactwiththe
skin.Donottreatontopofclothesorbandaging.Tostopthefunctioningofthedevice,brieypressthe“treatment
start push-button” (no. 4 in the illustration).
Other manuals for Laser Pro
1
Table of contents
Languages:
Other B-CURE Personal Care Product manuals
