Balluff BTL7-P511 User manual

BTL7-P511-M____-P-S115
deutsch Kurzanleitung
english Condensed guide
français Notice résumée
italiano Istruzioni brevi
español Instrucciones breves
中文 简明指南

deutsch
BTL7-P511-M____-P-S115
Micropulse Wegaufnehmer im Profilgehäuse
Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer BTL7 bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Wegmesssys-
tem. Er wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut. Die einwandfreie Funktion gemäß den
Angaben in den technischen Daten wird nur mit original
BALLUFF-Zubehör zugesichert, die Verwendung anderer
Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme darf nur durch
geschulte Fachkräfte mit grundlegenden elektrischen
Kenntnissen erfolgen.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung erhalten Sie im Internet
unter www.balluff.com oder per E-Mail bei
[email protected].
Abmessungen und Funktion
Im Wegaufnehmer befindet sich der Wellenleiter, geschützt
durch ein Aluminiumgehäuse. Entlang des Wellenleiters
wird ein Positionsgeber bewegt. Dieser Positionsgeber ist
mit dem Anlagenbauteil verbunden, dessen Position
bestimmt werden soll. Der Positionsgeber definiert die zu
messende Position auf dem Wellenleiter.
LED1
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber
außerhalb der Grenzen.
LED2
Aus Normalfunktion
Gültiges Init-Signal.
Rot blinkend Init-Fehler
Fehlendes oder kein gültiges Init-Signal und
LED1 ist aus.
Einbau
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
►Es ist darauf zu achten, dass keine starken elekt-
rischen oder magnetischen Felder in unmittelbarer
Nähe des Wegaufnehmers auftreten.
►Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird der
Wegaufnehmer auf einer ebenen Fläche der Maschine
montiert. Befestigungsklammern werden in ausreichender
Zahl mitgeliefert.
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
1) Nennlänge =
Messbereich Positionsgeber
BTL5-P-3800-2
1)
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x22,
max. Anzugsdrehmoment 2Nm
2)
2)
BTL7…-S115
1
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No.
E227256
Kerbe

www.balluff.com deutsch
BTL7-P511-M____-P-S115
Micropulse Wegaufnehmer im Profilgehäuse
Nr. 919705 DE ∙ K15; Änderungen vorbehalten. Ersetzt D15.
Einbau (Fortsetzung)
Um die Entstehung von Resonanzfrequenzen
bei Vibrationsbelastungen zu vermeiden,
empfehlen wir, die Befestigungsklammern in
unregelmäßigen Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird der Wegauf-
nehmer von der Maschine elektrisch isoliert.
1. Wegaufnehmer in die Befestigungsklammern führen.
2. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
mit max.2Nm festziehen).
3. Postionsgeber (Zubehör) einbauen.
Elektrischer Anschluss
Pin Schnittstelle BTL7-P511…
1 +Init
2 +Start/Stop
3 –Init
4 nicht belegt 1)
5 –Start/Stop
6 GND
7 10…30V
8 nicht belegt 1)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
Pinbelegung S115 (Draufsicht auf Stecker am Wegauf-
nehmer), 8-poliger Rundstecker M12
Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden. Schirmung: Geflecht aus Kupfer-
Einzeldrähten, Bedeckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System. Auf
ausreichenden Abstand des Wegaufnehmers zu starken
externen Magnetfeldern achten.
2
Schirmung und Kabelverlegung (Fortsetzung)
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich). Kabel zugentlastet
verlegen.
Kabellänge
BTL7-P… max. 500 m 2)
2) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder. Benötigter Leitungsquerschnitt ≥0,6mm2bzw.
≤AWG19.
Entstörung
Um einen Potenzialausgleich – Stromfluss – über den
Schirm des Kabels zu vermeiden, folgendes beachten:
– Isolierbuchsen verwenden
– Schaltschrank und Anlage, in der sich der Weg-
aufnehmer befindet, auf das gleiche Erdungspotenzial
bringen.
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrich-
tung Teil eines Regelsystems ist, dessen Parameter noch
nicht eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte prüfen und ggf. den Wegaufnehmer neu
einstellen.
Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.

english
BTL7-P511-M____-P-S115
Micropulse Transducer in a Profile Housing
1
The CE Mark verifies that our products
meet the requirements of the current
EMC Directive.
File no.
E227256
Intended use
The BTL7 Micropulse Transducer, together with a machine
controller (e.g. PLC), comprises a position measuring
system. It is intended to be installed into a machine or
system. Flawless function in accordance with the
specifications in the technical data is ensured only when
using original BALLUFF accessories. Use of any other
components will void the warranty.
Opening the transducer or non-approved use are not
permitted and will result in the loss of warranty and liability
claims against the manufacturer.
General safety notes
Installation and startup may only be performed by
trained specialists with basic electrical knowledge.
The operator is responsible for ensuring that local safety
regulations are observed.
In particular, the operator must take steps to ensure that a
defect in the position measuring system will not result in
hazards to persons or equipment.
If defects and unresolvable faults occur in the transducer, it
should be taken out of service and secured against
unauthorized use.
Downloading further instructions
A complete user’s guide can be downloaded from the
Internet at www.balluff.com or requested via e-mail from
[email protected].
Dimensions and function
The transduc er contains the waveguide which is protec-
ted by an aluminum housing. A magnet is moved along the
waveguide. This magnet is connected to the system part
whose position is to be determined. The magnet defines
the position to be measured on the waveguide.
LED1
Green Normal function
Magnet is within the limits.
Red Error
No magnet or magnet outside the limits.
LED2
Off Normal function
Valid Init signal.
Flashing red Init error
Missing or invalid Init signal and LED1 is off.
Installation
NOTICE
Improper installation
Improper installation can compromise the function of the
transducer and result in damage.
►For this reason, ensure that no strong electrical or
magnetic fields are present in the immediate vicinity
of the transducer.
►The recommended spacing for the installation must
be strictly observed.
Any orientation is permitted. Mount the transducer on a
level surface of the machine using the provided mounting
clamps and cylinder-head screws. A sufficient number of
mounting clamps is supplied.
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) Unusable area
2) Not included in scope of delivery
1) Nominal length =
Measuring range Magnet
BTL5-P-3800-2
1)
Mounting clamps with insulating bushes
and ISO4762 M5x22 cylinder-head screws,
max. tightening torque 2Nm
2)
2)
BTL7…-S115
Groove

www.balluff.com english
BTL7-P511-M____-P-S115
Micropulse Transducer in a Profile Housing
No. 919705 EN ∙ K15; Subject to modification. Replaces D15.
2
Installation (continued)
In order to avoid the development of resonant
frequencies from vibration loads, we
recommend arranging the mounting clamps at
irregular intervals.
The transducer is electrically isolated from the machine
with the supplied insulating bushes.
1. Guide the transducer into the mounting clamps.
2. Attach transducer to the base using mounting screws
(tighten screws in the clamps with max. 2Nm).
3. Insert magnet (accessories).
Electrical connection
Pin Interface BTL7-P511…
1 +Init
2 +Start/Stop
3 –Init
4 Not used1)
5 –Start/Stop
6 GND
7 10…30V
8 Not used1)
1) Unassigned leads can be connected to the GND on the controller side
but not to the shield.
Pin assignment of S115 (view from above on
transducer), 8-pin M12 circular plug
Shielding and cable routing
Defined ground!
The transducer and the control cabinet must be
at the same ground potential.
Shielding
To ensure electromagnetic compatibility (EMC), observe
the following:
– Connect transducer and controller using a shielded
cable. Shielding: Braided copper shield with minimum
85% coverage.
– Connector version: Shield is internally connected to
connector housing.
Magnetic fields
The position measuring system is a magnetostrictive
system. It is important to maintain adequate distance
between the transducer and strong, external magnetic
fields.
Shielding and cable routing (continued)
Cable routing
Do not route the cable between the transducer, controller,
and power supply near high voltage cables (inductive stray
noise is possible). The cable must be routed tension-free.
Cable length
BTL7-P… Max. 500 m 2)
2) Prerequisite: Construction, shielding and routing preclude the effect of
any external noise fields. Required cable cross-section ≥0.6mm² or
≤AWG19
Noise elimination
To avoid equipotential bonding – a current flow – through
the cable shield, please note the following:
– Use insulating bushes.
– Put the control cabinet and the system in which the
transducer is located to the same ground potential.
Startup
DANGER
Uncontrolled system movement
When starting up, if the position measuring system is
part of a closed loop system whose parameters have not
yet been set, the system may perform uncontrolled
movements. This could result in personal injury and
equipment damage.
►Persons must keep away from the system’s
hazardous zones.
►Startup must be performed only by trained technical
personnel.
►Observe the safety instructions of the equipment or
system manufacturer.
1. Check connections for tightness and correct polarity.
Replace damaged connections.
2. Turn on the system.
3. Check measured values and readjust the transducer, if
necessary.
Operating notes
– Check the function of the position measuring system
and all associated components on a regular basis.
– Take the position measuring system out of operation
whenever there is a malfunction.
– Secure the system against unauthorized use.

français
BTL7-P511-M____-P-S115
Capteur de déplacement Micropulse en boîtier profilé
1
Avec le symbole CE, nous certifions
que nos produits répondent aux
exigences de la directive CEM actuelle.
Dossier N°
E227256
Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
capteur de déplacement Micropulse BTL7 constitue un
système de mesure de déplacement. Il est monté dans
une machine ou une installation. Son bon fonctionnement,
conformément aux indications figurant dans les
caractéristiques techniques, n’est garanti qu’avec les
accessoires d’origine de BALLUFF, l’utilisation d’autres
composants entraîne la nullité de la garantie.
Tout démontage du capteur de déplacement ou toute
utilisation inappropriée est interdit et entraîne l’annulation
de la garantie et de la responsabilité du fabricant.
Généralités sur la sécurité
L’installation et la mise en service ne doivent être
effectuées que par un personnel qualifié et ayant des
connaissances de base en électricité.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées. L’exploitant doit en particulier prendre les
mesures nécessaires pour éviter tout danger pour les
personnes et le matériel en cas de dysfonctionnement du
système de mesure de déplacement.
En cas de dysfonctionnement et de pannes du capteur de
déplacement, celui-ci doit être mis hors service et protégé
contre toute utilisation non autorisée.
Téléchargement d’autres notices d’utilisation
Une notice d’utilisation détaillée est disponible sur le site
internet www.balluff.com ou sur demande par courriel à
[email protected].
Dimensions et fonction
Le capteur de déplacement abrite le guide d’ondes
protégé par un boîtier en aluminium. Un capteur de
position se déplace le long du guide d’ondes. Le capteur
de position est relié à l’élément de l’installation dont la
position doit être déterminée. Le capteur de position définit
la position à mesurer sur le guide d’ondes.
LED1
Vert Fonctionnement normal
Le capteur de position est dans les limites.
Rouge Erreur
Pas de capteur de position ou capteur de
position hors limites.
LED2
Eteinte Fonctionnement normal
Signal Init valide.
Rouge clignotant Erreur Init
Signal Init manquant ou non valide et
LED1éteinte.
Montage
ATTENTION
Montage incorrect
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner des dommages.
►Il faut veiller à ce que le capteur de déplacement ne
soit pas à proximité directe de champs électriques
ou magnétiques élevés.
►Les cotes de montage doivent absolument être
respectées.
La position de montage est indifférente. Le capteur de
déplacement doit être monté sur une partie plane de la
machine à l’aide des brides de fixation et vis à tête
cylindrique fournies. Les brides de fixation sont fournies en
quantité suffisante.
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) Plage non exploitable
2) Non compris dans le matériel livré
1) Longueur nominale =
Plage de mesure Capteur de position
BTL5-P-3800-2
1)
Brides de fixation avec douilles d’isolation
et vis à tête cylindrique ISO4762 M5x22,
couple de serrage max. 2Nm
2)
2)
BTL7…-S115
Encoche

www.balluff.com français
BTL7-P511-M____-P-S115
Capteur de déplacement Micropulse en boîtier profilé
N°919705 FR ∙ K15; sous réserve de modifications. Remplace D15.
2
Montage (suite)
Afin d’éviter toute fréquence de résonance en
cas de charges dues à des vibrations, nous
recommandons de placer les brides de fixation
à des distances inégales.
Les douilles d’isolation fournies permettent d’isoler
électriquement le capteur de déplacement de la machine.
1. Guider le capteur de déplacement dans les brides de
fixation.
2. A l’aide des vis de fixation, fixer le capteur de
déplacement à la base (vissage de max. 2Nm
dans les brides).
3. Monter le capteur de position (accessoire).

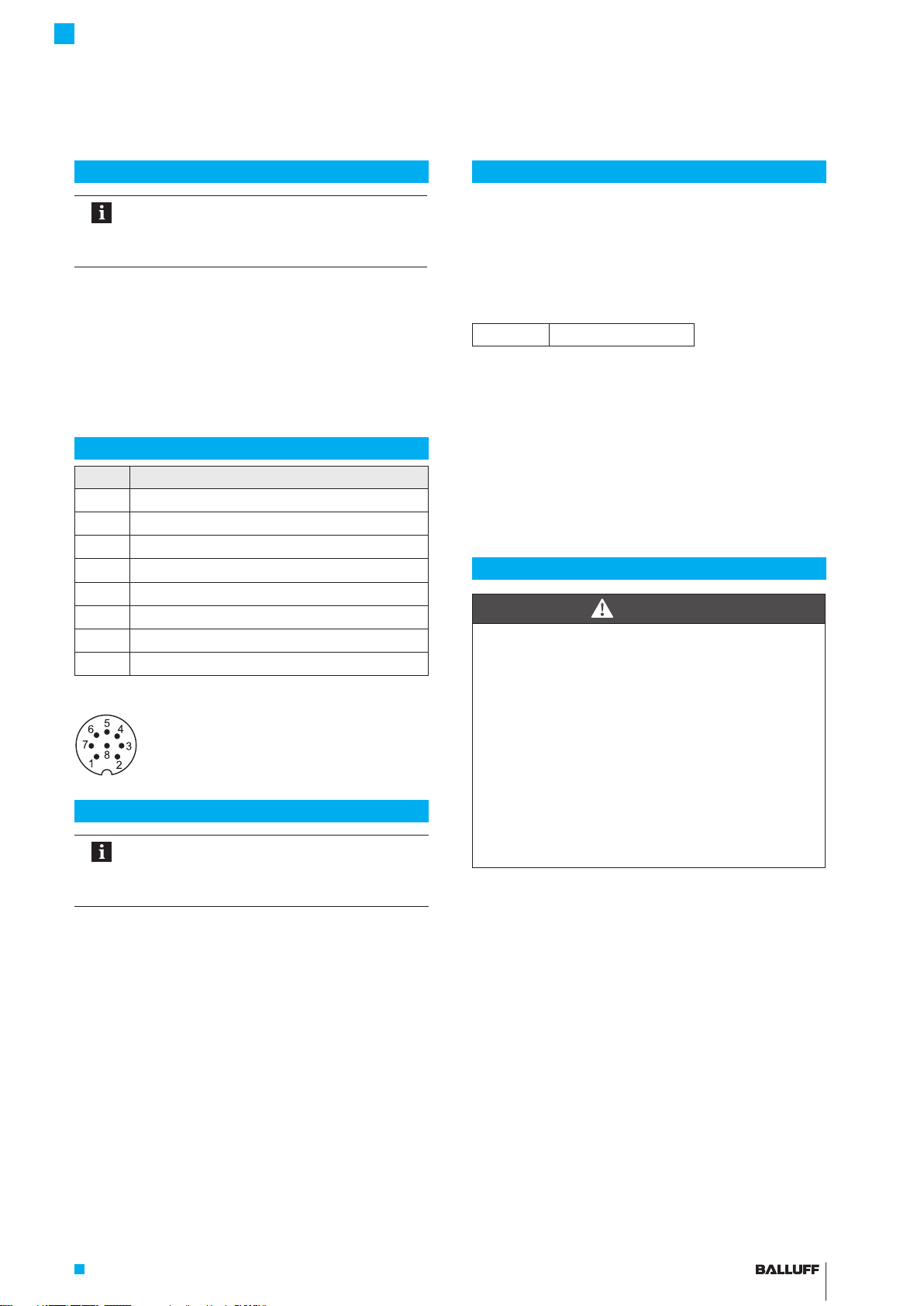

Raccordement électrique
Broche Interface BTL7-P511…
1 +Init
2 +Start/Stop
3 –Init
4 Non utilisé 1)
5 –Start/Stop
6 GND
710 … 30V
8 Non utilisé 1)
1) Les conducteurs non utilisés peuvent être reliés côté commande à la
masse GND, mais pas au blindage.
Affectation des broches du connecteur S115 (vue de
dessus sur le connecteur du capteur de déplacement),
connecteur rond à 8 pôles M12
Blindage et pose des câbles
Mise à la terre définie !
Le capteur de déplacement et l’armoire
électrique doivent être reliés au même potentiel
de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées :
– Relier le capteur de déplacement et la commande avec
un câble blindé. Blindage: tresse de fils de cuivre,
couverture minimum 85%.
– Modèle de connecteur : relier à plat le blindage du
connecteur au boîtier de connecteur
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
se trouve à une distance suffisante de champs
magnétiques externes de forte intensité.
Blindage et pose des câbles (suite)
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives). Ne poser
le câble que lorsque celui-ci est déchargé de toute tension.
Longueur de câble
BTL7-P… Max. 500 m 2)
2) Condition préalable : la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes. Section de câble
nécessaire ≥0,6 mm² ou ≤AWG19.
Antiparasitage
Afin d’éviter toute compensation de potentiel – courant
électrique – par le blindage du câble, respecter les
consignes suivantes:
– Utiliser des douilles d’isolation.
– Raccorder l’armoire électrique et l’installation dans
laquelle se trouve le capteur de déplacement au même
potentiel de mise à la terre.
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
►Les personnes doivent se tenir à l’écart de la zone
de danger de l’installation.
►La mise en service ne doit être effectuée que par un
personnel qualifié.
►Les consignes de sécurité de l’installation ou du
fabricant doivent être respectées.
1. Vérifier la fixation et la polarité des raccordements.
Remplacer les raccordements endommagés.
2. Mettre le système en marche.
3. Vérifier les valeurs mesurées, le cas échéant, procéder
à un nouveau réglage du capteur de déplacement.
Conseils d’utilisation
– Contrôler régulièrement les fonctions du système de
mesure de déplacement et de tous ses composants.
– En cas de dysfonctionnement, mettre le système hors
service.
– Protéger l’installation de toute utilisation non autorisée.

italiano
BTL7-P511-M____-P-S115
Trasduttore di posizione Micropulse in corpo profilato
1
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell’attuale Direttiva EMC.
File No.
E227256
Uso conforme
Il trasduttore di posizione Micropulse BTL7 costituisce
insieme a un comando macchina (p.es. PLC) un sistema
di misura della corsa. Per poter essere utilizzato, il sistema
deve essere montato su una macchina o su un impianto. Il
funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali
BALLUFF, l’uso di altri componenti comporta l’esclusione
della responsabilità.
L’apertura o l’uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L’installazione e la messa in funzione devono essere
effettuate soltanto da parte di personale specializzato
addestrato, in possesso di nozioni fondamentali di
elettrotecnica.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l’uso non autorizzato.
Download di ulteriori istruzioni
Per il manuale d’uso dettagliato consultare in Internet
l’indirizzo www.balluff.com o inviare un’e-mail a
[email protected].
Dimensioni e funzionamento
Nel trasduttore di posizione si trova la guida d’onda,
protetta da un corpo in alluminio. Lungo la guida d’onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell’impianto del
quale deve essere determinata la posizione. Il datore di
posizione definisce la posizione da misurare sulla guida
d’onda.
LED1
Verde Funzionamento normale
Il datore di posizione si trova entro i limiti.
Rosso Errore
Datore di posizione assente o oltre i valori limite.
LED2
Spento Funzionamento normale
Segnale Init valido.
Rosso
lampeggiante
Errore Init
Segnale Init mancante o non valido e LED1
spento.
Montaggio
ATTENZIONE
Montaggio non corretto
Il montaggio non corretto può pregiudicare il funzionamento
del trasduttore di posizione e provocare danni.
►È necessario evitare la presenza di campi elettrici
e magnetici intensi nelle immediate vicinanze del
trasduttore di posizione.
►Le distanze indicate per il montaggio devono essere
rispettate tassativamente.
La posizione di montaggio è a discrezione dell’utente. Con
staffe di fissaggio e viti a testa cilindrica comprese nella
fornitura, il trasduttore di posizione viene montato su una
superficie piana della macchina. Le staffe di montaggio
vengono fornite in numero sufficiente.
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) Campo non utilizzabile
2) Non compreso nella fornitura
1) Lunghezza nominale =
Campo di misura Datore di posizione
BTL5-P-3800-2
1)
Staffe di fissaggio con boccole isolanti
e viti a testa cilindrica ISO4762 M5x22,
coppia di serraggio max. 2Nm
2)
2)
BTL7…-S115
Incisione

www.balluff.com italiano
BTL7-P511-M____-P-S115
Trasduttore di posizione Micropulse in corpo profilato
N. 919705 IT ∙ K15; con riserva di apportare modifiche. Sostituisce D15.
2
Montaggio (continua)
Per evitare la formazione di frequenze di risonanza
in caso di vibrazioni, consigliamo di posizionare le
staffe di fissaggio a distanze irregolari.
Grazie alle boccole isolanti comprese nella fornitura, il
trasduttore di posizione viene isolato elettricamente dalla
macchina.
1. Introdurre il trasduttore di posizione nelle staffe di
fissaggio.
2. Fissare il trasduttore di posizione sulla base con le viti
di fissaggio (serrare le viti nelle staffe o nelle fascette
con max. 2Nm).
3. Montare il datore di posizione (accessorio).
Collegamento elettrico
Pin Interfaccia BTL7-P511…
1 +Init
2 +Start/Stop
3 –Init
4 non utiizzato 1)
5 –Start/Stop
6 GND
7 10…30V
8 non utiizzato 1)
1) I fili non utilizzati possono essere collegati con GND lato unità di
controllo, ma non con la schermatura.
Piedinatura S115 (vista in pianta del connettore sul
trasduttore di posizione), connettore circolare M12 a
8poli
Schermatura e posa dei cavi
Messa a terra definita!
Il trasduttore di posizione e l’armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (EMC) è
necessario rispettare le seguenti avvertenze:
– Collegare il trasduttore di posizione e l’unità di controllo
con un cavo schermato. Schermatura: maglia di singoli
fili di rame, copertura almeno 85%.
– Versione con connettore: collegare la schermatura nel
connettore con il corpo del connettore sull’intera
superficie.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione dai campi magnetici esterni intensi.
Schermatura e posa dei cavi (continua)
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, l’unità di
controllo e l’alimentazione elettrica in prossimità di linee ad
alta tensione (sono possibili interferenze induttive). Posare il
cavo senza tensione.
Lunghezza dei cavi
BTL7-P… max. 500 m 2)
2) Premessa: la struttura, la schermatura e la posa devono essere tali da
impedire l’influenza di campi di disturbo esterni. Sezione cavo necessaria
≥0,6 mm² o ≤AWG19.
Schermatura
Per evitare una compensazione di potenziale – flusso di
corrente – attraverso la schermatura del cavo, osservare le
seguenti istruzioni:
– utilizzare boccole isolanti
– portare l’armadio elettrico e l’impianto, che si trova nel
trasduttore di posizione, allo stesso potenziale di
messa a terra.
Messa in funzione
PERICOLO
Movimenti incontrollati del sistema
Durante la messa in funzione e se il dispositivo di misura
della corsa fa parte di un sistema di regolazione i cui
parametri non sono ancora stati impostati, il sistema può
eseguire movimenti incontrollati. Ciò potrebbe causare
pericolo per le persone e danni materiali.
►Le persone devono stare lontane dalle aree
pericolose dell’impianto.
►La messa in funzione deve essere effettuata soltanto
da personale specializzato e addestrato.
►Rispettare le avvertenze di sicurezza del produttore
dell’impianto o del sistema.
1. Controllare che i collegamenti siano fissati saldamente
e che la loro polarità sia corretta. Sostituire i
collegamenti danneggiati.
2. Attivare il sistema.
3. Controllare i valori misurati e reimpostare
eventualmente il trasduttore di posizione.
Avvertenze per il funzionamento
– Controllare periodicamente il funzionamento del
sistema di misura della corsa e di tutti i componenti ad
esso collegati.
– In caso di anomalie di funzionamento disattivare il
sistema di misura della corsa.
– Proteggere l’impianto da un uso non autorizzato.

español
BTL7-P511-M____-P-S115
Transductor de desplazamiento Micropulse en carcasa perfilada
1
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
dela directiva CEM actual.
File No.
E227256
Uso debido
El transductor de desplazamiento Micropulse BTL7 forma
un sistema de medición de desplazamiento junto con un
control de máquina (p.ej., PLC). Se monta en una
máquina o instalación para su uso. El funcionamiento
óptimo según las indicaciones que figuran en los datos
técnicos solo se garantiza con accesorios originales de
BALLUFF; el uso de otros componentes provoca la
exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio solo las debe
llevar a cabo personal técnico cualificado con conocimien-
tos básicos de electricidad.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Usted obtendrá un manual de instrucciones detallado en la
página de Internet www.balluff.com o por correo
electrónico escribiendo a [email protected].
Dimensiones y funcionamiento
En el transductor de desplazamiento se encuentra el
guíaondas, protegido mediante una carcasa de aluminio. A
lo largo del guíaondas se mueve un sensor de posición.
Este sensor de posición está unido con el componente de
la instalación cuya posición se desea determinar. El sensor
de posición define la posición que se ha de medir en el
guíaondas.
LED1
Verde Funcionamiento normal
El sensor de posición está dentro de los límites.
Rojo Error
No hay ningún sensor o el sensor de posición
está fuera de los límites.
LED2
OFF Funcionamiento normal
Señal Init válida.
Rojo
intermitente
Error Init
Falta una señal Init o la señal Init no es válida y
el LED1 está apagado.
Montaje
ATENCIÓN
Montaje indebido
Un montaje indebido puede mermar el funcionamiento
del transductor de desplazamiento y causar daños.
►Se debe prestar atención a que no se produzca
ningún campo magnético o eléctrico intenso cerca
del transductor de desplazamiento.
►Es indispensable respetar las distancias que se
indican para el montaje.
La posición de montaje es opcional. Con las pinzas de
fijación y los tornillos de cabeza cilíndrica incluidos en el
suministro, el transductor de desplazamiento se monta en
una superficie plana de la máquina. Se incluyen pinzas de
fijación en cantidad suficiente.
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) Zona no aprovechable
2) No se incluye en el suministro
1) Longitud nominal =
Zona medible Sensor de posición
BTL5-P-3800-2
1)
Pinzas de fijación con casquillos aislantes
y tornillos de cabeza cilíndrica ISO 4762 M5x22,
par de apriete máx. 2Nm
2)
2)
BTL7…-S115
Muesca

www.balluff.com español
BTL7-P511-M____-P-S115
Transductor de desplazamiento Micropulse en carcasa perfilada
N.° 919705 ES ∙ K15; reservado el derecho a modificaciones. Sustituye D15.
2
Montaje (continuación)
Para evitar que se generen frecuencias de
resonancia en caso de cargas de vibraciones,
recomendamos colocar las pinzas de fijación a
distancias irregulares.
Mediante los casquillos aislantes incluidos en el suministro
se aísla eléctricamente de la máquina el transductor de
desplazamiento
1. Coloque el transductor de desplazamiento en las
pinzas de fijación.
2. Fije el transductor de desplazamiento con los tornillos
de fijación en la base (apriete los tornillos en las pinzas
con máx. 2Nm).
3. Monte el sensor de posición (accesorio).
Conexión eléctrica
Pin Interfaz BTL7-P511…
1 +Init
2 +Start/Stop
3 –Init
4 no utilizado 1)
5 –Start/Stop
6 GND
7 10…30V
8 no utilizado 1)
1) Los conductores no utilizados se pueden conectar en el lado del control
con GND, pero no con el blindaje.
Asignación de pines S115 (vista desde arriba del
conector en el transductor de desplazamiento),
conector cilíndrico M12 de 8 polos
Blindaje y tendido de cables
Puesta a tierra definida
El transductor de desplazamiento y el armario
eléctrico deben estar a idéntico potencial de
puesta a tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
– Conecte el transductor de desplazamiento y el control
con un cable blindado. Blindaje: malla de hilos individu-
ales de cobre, cobertura mínima del 85%.
– Ejecución de conector: conecte superficialmente el
blindaje en el conector con la carcasa del mismo.
Campos magnéticos
El sistema de medición de desplazamiento es un sistema
magnetostrictivo. Preste atención a que exista suficiente
distancia entre el transductor de desplazamiento y campos
magnéticos externos intensos.
Blindaje y tendido de cables (continuación)
Tendido de cables
No tienda los cables entre el transductor de desplazamiento,
el control y la alimentación de corriente cerca de líneas de
alta tensión (posibilidad de perturbaciones inductivas).
Tienda los cables descargados de tracción.
Longitud de cable
BTL7-P… máx. 500 m 2)
2) Requisito: no deben intervenir campos parasitarios externos a
consecuencia del montaje, blindaje y tendido. Sección de cable
necesaria ≥0,6mm2o bien ≤AWG19
Supresión de perturbaciones
Para evitar una compensación de potencial (flujo de
corriente) a través del blindaje del cable, se debe tener en
cuenta lo siguiente:
– Utilice casquillos aislantes.
– Coloque al mismo potencial de puesta a tierra el
armario eléctrico y la instalación en la que se encuentra
el transductor de desplazamiento.
Puesta en servicio
PELIGRO
Movimientos incontrolados del sistema
El sistema puede realizar movimientos incontrolados
durante la puesta en servicio y si el dispositivo de
medición de desplazamiento forma parte de un sistema
de regulación cuyos parámetros todavía no se han
configurado. Con ello se puede poner en peligro a las
personas y causar daños materiales.
►Las personas se deben mantener alejadas de las
zonas de peligro de la instalación.
►Puesta en servicio solo por personal técnico
cualificado.
►Tenga en cuenta las indicaciones de seguridad del
fabricante de la instalación o sistema.
1. Compruebe que las conexiones estén asentadas
firmemente y tengan la polaridad correcta. Sustituya
las conexiones dañadas.
2. Conecte el sistema.
3. Compruebe los valores de medición, en caso
necesario, reajuste el transductor de desplazamiento.
Indicaciones sobre el servicio
– Compruebe periódicamente el funcionamiento del
sistema de medición de desplazamiento y todos los
componentes relacionados.
– Si se producen fallos de funcionamiento, ponga fuera
de servicio el sistema de medición de desplazamiento.
– Asegure la instalación contra cualquier uso no
autorizado.

中文
BTL7-P511-M____-P-S115
外置式微脉冲位移传感器
1
此 CE 标志证明，我方产品符合当前 EMV 指
令的要求。
文件编号
E227256
使用规定
BTL7外置式微脉冲位移传感器与设备控制器（例如PLC）
组成一套行程测量系统。通常在使用过程中将其集成于设
备或系统内部。依据技术资料的说明，我们仅对使用
BALLUFF 原装配件的情况下提供质量保证，若使用任何
其他的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器，否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
仅允许经过培训并且拥有基础电气知识的专业人员进行设
备的安装和调试。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下，使用者必须采取必要措施，防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下，必须立
即停止运行，并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com 获取详细的操作
说明书，或通过电子邮件向我们索取。邮箱地址为
[email protected]。
尺寸与功能
波导管位于位移传感器中，外面套有铝壳体，起保护作用
定位磁块沿波导管运动。位置指示器连在装置组件上，必
须确定好装置组件的位置。
LED1
绿色 功能正常
定位磁块在范围内。
红色 故障
无定位磁块或定位磁块在测量范围以外。
LED2
断开 功能正常
有效的初始化信号。
红色持续闪
烁
故障 Init
缺失或没有有效的初始化信号且 LED 1 熄灯。
安装
注意
错误安装
错误的安装将会导致位移传感器的功能受到影响，并可
能引发设备损坏。
►因此请务必注意，在位移传感器附近不可出现强电
磁场。
►必须无条件遵守设备安装规定的安全距离。
可以选定任意位置安装。通过附带的固定夹和柱头螺丝将
位移传感器安装于设备的平面上。这里我们提供足够数量
的固定夹以便使用。
72 73
~80 ~80~250 ~250
15
50
68
13.8
35
LED 2LED 1
41
36.8 ≤ 4
1) 无效区
2) 不包含在供货范围之内
1) 额定长度 =
测量范围 位置指示器
BTL5‑P‑3800‑2
1)
具有绝缘套的固定夹和柱头螺丝
ISO 4762 M5x22，
最大拧紧扭矩 2 Nm
2)
2)
BTL7…-S115
开口

www.balluff.com 中文
BTL7-P511-M____-P-S115
外置式微脉冲位移传感器
编号 919705 ZH ∙ K15; 保留变更。替代 D15。
2
安装 (接上页)
为了防止在振动过程中形成共振，我们建议采
用不规则的间距放置固定夹。
通过附带的绝缘套，实现传感器与机器设备之间的电绝
缘。
1. 将传感器套入夹具中。
2. 通过固定螺丝将位移传感器固定于底面基座上通过固
定螺丝将位移传感器固定于底面基座上（固定螺丝的
最大扭力不超过 2 Nm）。
3. 安装磁块（配件）
电子接口
针脚 剖面 BTL7-P511…
1+Init
2 +Start/Stop
3-Init
4 未分配 1)
5 -Start/Stop
6 GND
710…30 V
8 未分配 1)
1) 未分配的芯线可与控制器的 GND 连接，但不允许与屏蔽装置连接。
插脚分配图 S115 从传感器插头针脚方向看, 8 脚圆插
头 M12
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性（EMC）请务必遵守下列说明：
– 位移传感器与控制器采用电磁屏蔽电缆连接。屏蔽：
单根铜质金属线制成的编制网，至少覆盖 85 % 的面
积。
– 插头规格：屏蔽装置从内部与插头外壳连接。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场之间保持足够的距离。
屏蔽与布线 (接上页)
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生寄生干扰）。电缆必须无张力安装。
电缆长度
BTL7‑P… 最长 500 m 2)
2) 前提条件：结构、屏蔽装置和布线排除外部干扰场的情况下。导管截面
需要 ≥ 0.6 mm2 或 ≤ AWG19。.
抗干扰
为防止由于电缆屏蔽装置（电流）造成的等电位联结，请
务必注意下列事项：
– 使用绝缘套
– 脉冲位移传感器所在的配电柜和控制系统接地应保持
等电势。
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位置测量系统为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
►因此相关人员必须远离设备的危险区域。
►仅允许由已受培训的专业人员进行设备的调试运
行。
►请务必遵守设备或系统制造商的安全说明。
1. 检查固定插座上的接口和电极是否正确。更换破损接
口。
2. 接通系统。
3. 定期检查测量值。如若可能仍需重新设置位移传感
器。
运行说明
– 请定期检验位移传感器及所有连接元件的功能。
– 位移测量系统如出现功能故障请立即停止运行。
– 防止未经授权使用本设备。

.

.

www.balluff.com
919705/K15
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]
