1 Overzicht onderdelen
1.1 Stuurbediening


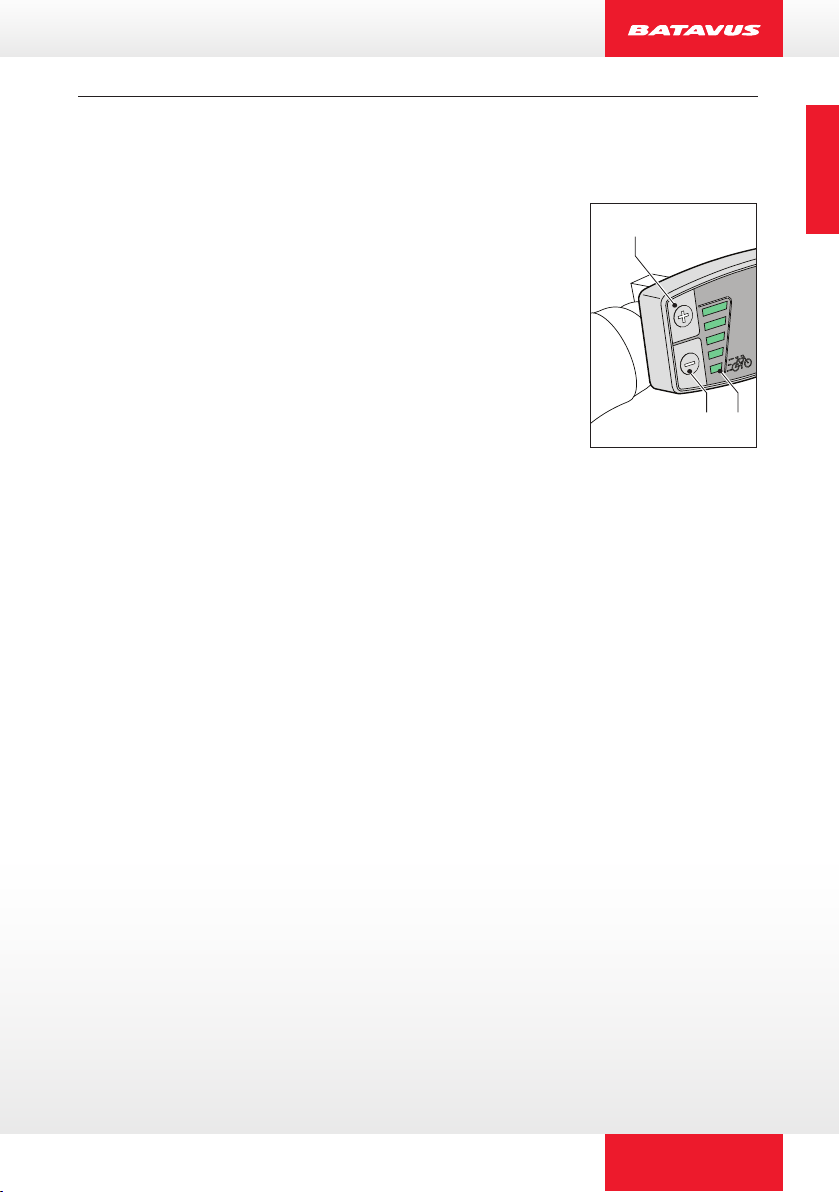

A
A
A Stuurbedieningsunit

3
NEDERLANDS
3
Nederlands
1.2 Batterijpakket en lader
F
G
DA
B
C
K
J
H
E
A Batterijpakket F Indicatielampje
B Weergave vullingsgraad G Laadstekker
C Contactpunt docking station H Slot
D Oplaadpunt J Sleutel
E Lader K Docking station
2
Nederlands
1 Overzicht onderdelen
1.1 Stuurbediening

A
A
A Stuurbedieningsunit

4
NEDERLANDS
4
Nederlands

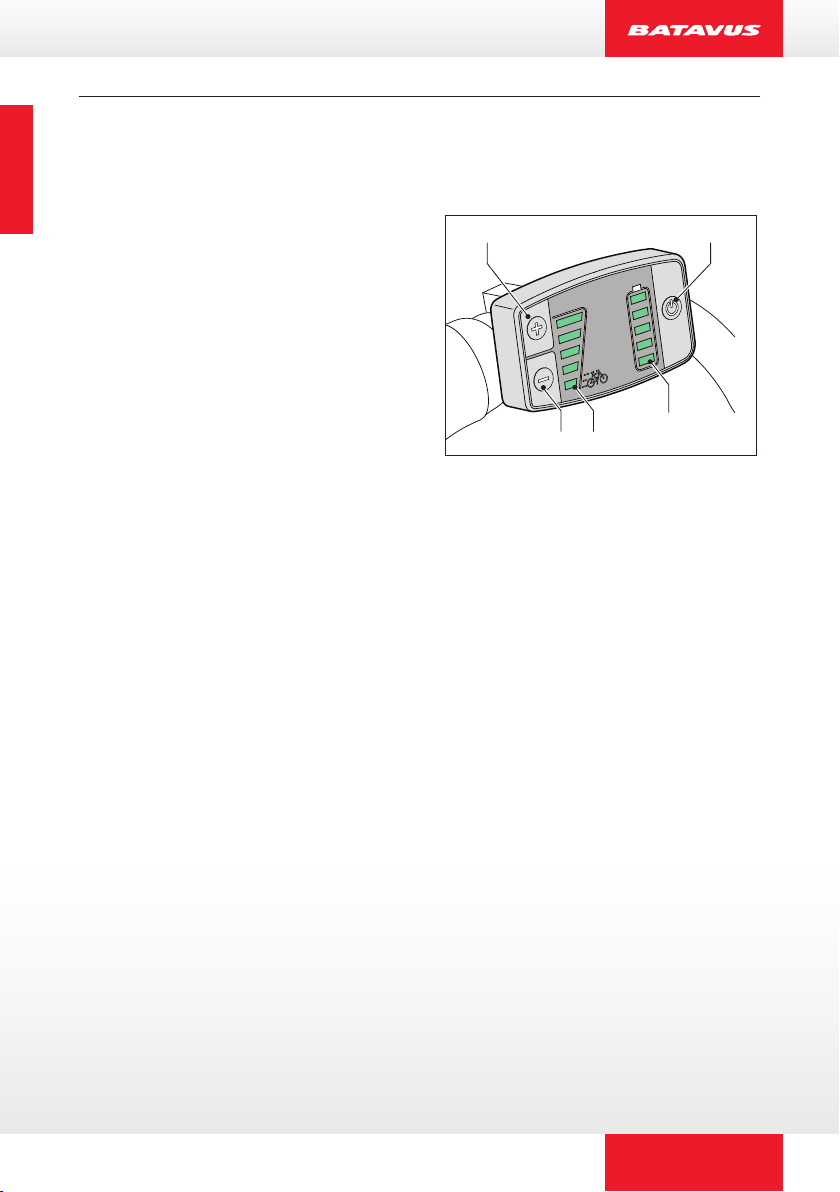

2 Stuurbedieningsunit
2.1 Functies van de stuurbedieningsunit
AIn- en uitschakelen systeem
B & C Wijzigen ondersteuningsniveau
D Weergave ondersteuningsniveau
E Weergave vullingsgraad
De e-bike schakelt vanzelf uit als deze
langer dan 10 minuten niet gebruikt
wordt.
A In- en uitschakelen systeem
Gebruik voor het in- en uitschakelen van het systeem de On/Off knop (A).
U kunt het systeem op ieder moment in- en uitschakelen; ook tijdens het
etsen. Druk voor het inschakelen 1 seconde op de On/Off-knop. Druk voor
het uitschakelen drie seconden op de On/Off knop. Bij het inschakelen van
het systeem gaat de verlichting direct aan en staat de ondersteuning in
stand 0.
B en C Wijzigen ondersteuningsniveau / verlichting
Met behulp van de + en – knoppen (B en C) kunt u de mate van
ondersteuning instellen. Er zijn vijf ondersteuningsniveaus. U kunt met
behulp van de + en - knoppen altijd aangeven of u meer of minder
ondersteuning wenst. Standaard staat de ondersteuning ingesteld op 0. Bij
het wegzetten van de ets is het belangrijk om de ondersteuning op 0 te
zetten.
Als u de + knop ingedrukt houdt, wordt de boostfunctie / parkeerhulp
geactiveerd. Zie §2.2.
Als de ondersteuning ingeschakeld is (zie punt A hierboven), dan is ook
automatisch de verlichting aan. Zie §2.3.
D Weergave ondersteuningsniveau
Op de stuurbedieningsunit wordt het ondersteuningsniveau weergegeven
aan de hand van vijf ledlampjes (D). Het onderste blokje is stand 1, het
bovenste blokje stand 5. In stand 5 krijgt u de meeste ondersteuning.
D
E
A
B
C

5
NEDERLANDS
5
Nederlands

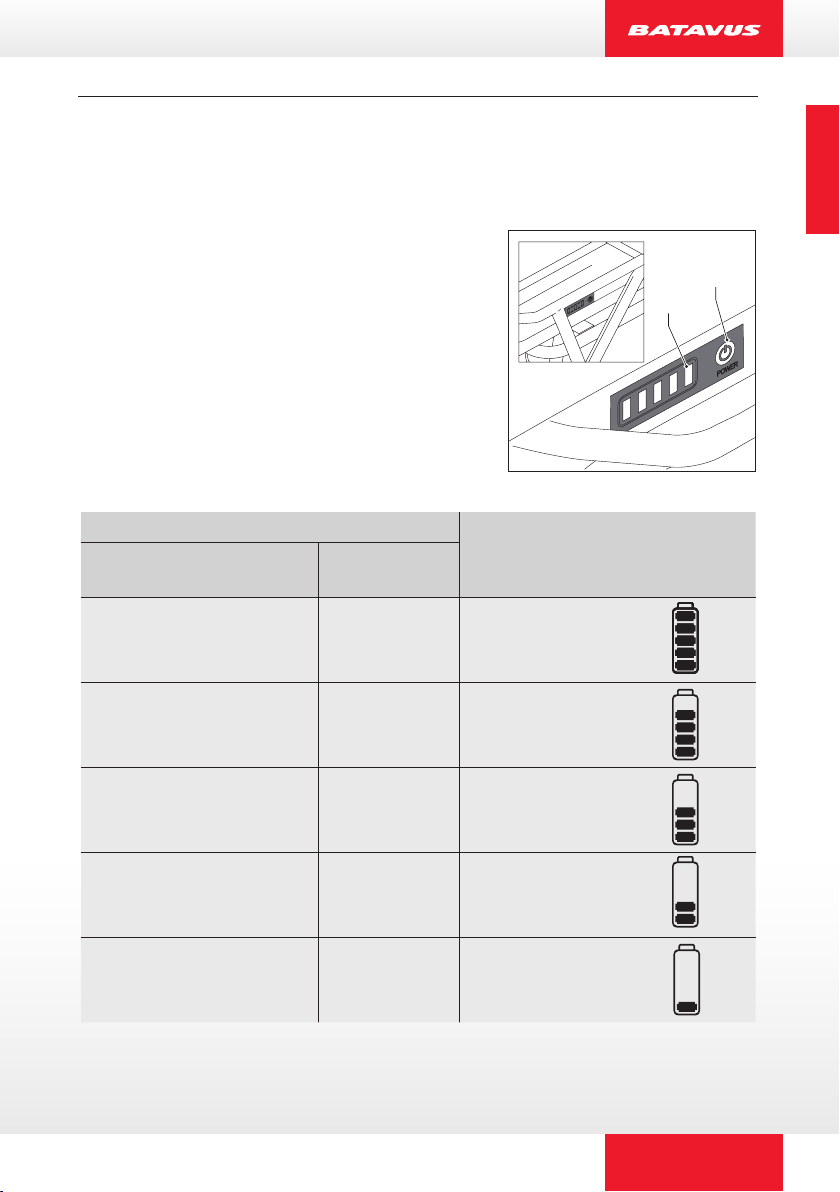

E Weergave vullingsgraad
Op de stuurbedieningsunit wordt de vullingsgraad van het batterijpakket
weergegeven aan de hand van vijf led-lampjes (E). Zie voor meer informatie
blz. 6.
Let op
De indicatie van de vullingsgraad op het
batterijpakket maakt gebruik van een
geavanceerd meetsysteem dat uitgaat van
de beschikbare stroomsterkte in de batterij
en geeft in alle gevallen een indicatie van de
vullingsgraad.
Druk op knop F om de vullingsgraad (G) op
het batterijpakket af te lezen.
Aantal brandende leds
Weergave vullingsgraad
Op batterijpakket Op stuurbe-
dieningsunit
5x groen 5 80 - 100 %
4x groen 4 60 - 80 %
3x groen 3 40 - 60 %
2x groen 2 20 - 40 %
1x groen 1 0 - 20 %
POWER
G
F
4
Nederlands
2 Stuurbedieningsunit
2.1 Functies van de stuurbedieningsunit
AIn- en uitschakelen systeem
B & C Wijzigen ondersteuningsniveau
D Weergave ondersteuningsniveau
E Weergave vullingsgraad
De e-bike schakelt vanzelf uit als deze
langer dan 10 minuten niet gebruikt
wordt.
A In- en uitschakelen systeem
Gebruik voor het in- en uitschakelen van het systeem de On/Off knop (A).
U kunt het systeem op ieder moment in- en uitschakelen; ook tijdens het
etsen. Druk voor het inschakelen 1 seconde op de On/Off-knop. Druk voor
het uitschakelen drie seconden op de On/Off knop. Bij het inschakelen van
het systeem gaat de verlichting direct aan en staat de ondersteuning in
stand 0.
B en C Wijzigen ondersteuningsniveau / verlichting
Met behulp van de + en – knoppen (B en C) kunt u de mate van
ondersteuning instellen. Er zijn vijf ondersteuningsniveaus. U kunt met
behulp van de + en - knoppen altijd aangeven of u meer of minder
ondersteuning wenst. Standaard staat de ondersteuning ingesteld op 0. Bij
het wegzetten van de ets is het belangrijk om de ondersteuning op 0 te
zetten.
Als u de + knop ingedrukt houdt, wordt de boostfunctie / parkeerhulp
geactiveerd. Zie §2.2.
Als de ondersteuning ingeschakeld is (zie punt A hierboven), dan is ook
automatisch de verlichting aan. Zie §2.3.
D Weergave ondersteuningsniveau
Op de stuurbedieningsunit wordt het ondersteuningsniveau weergegeven
aan de hand van vijf ledlampjes (D). Het onderste blokje is stand 1, het
bovenste blokje stand 5. In stand 5 krijgt u de meeste ondersteuning.
DE
A
B
C

6
NEDERLANDS
6
Nederlands
2.2 Parkeerhulp en boostfunctie
De boostfunctie kan gebruikt worden zodra de e-bike ingeschakeld is.
Probeer bij het eerste gebruik de boostfunctie voorzichtig uit om vertrouwd
te raken met de kracht die de boostfunctie levert. Gebruik van de
boostfunctie bij lage snelheden kost veel energie. Dit heeft invloed op de
actieradius van de e-bike (zie §3.5).
Parkeerhulp
Als u de ets bijvoorbeeld uit een kelder haalt
kan de parkeerhulp u extra ondersteuning geven,
zodat u de ets niet geheel op eigen kracht
omhoog hoeft te duwen. Wilt u gebruikmaken van
de parkeerhulp-optie, houd dan de + knop (B)
ingedrukt terwijl u naast de ets loopt.
Zonder te trappen geeft de parkeerhulp
ondersteuning tot 3 km/uur.
Tijdens het gebruik van de parkeerhulp branden
alle 5 ledlampjes (D).
Boostfunctie
U kunt de boostfunctie gebruiken bij het wegrijden. Daarnaast kan de
boostfunctie de ondersteuning een extra impuls geven tijdens het etsen.
Dit is handig als u bijvoorbeeld iemand inhaalt of een heuvel op etst. De
impuls is het sterkst voelbaar bij een laag ondersteuningsniveau.
De boostfunctie kan aangezet worden door de + knop (B) ingedrukt te
houden en kracht te zetten op de pedalen. Bij het loslaten van de + knop of
het stoppen met trappen stopt de boostfunctie.
Tijdens het gebruik van de boostfunctie branden alle 5 ledlampjes (D).
De + knop (B) kan dus gebruikt worden voor de parkeerhulp en
boostfunctie. Trapt u daarbij de trappers rond, dan activeert u de
boostfunctie. Trapt u de trappers niet rond, dan activeert u de parkeerhulp.
D
E
A
B
C

7
NEDERLANDS
7
Nederlands
2.3 Verlichting
Als het systeem ingeschakeld is (zie §2.1), dan is ook automatisch de
verlichting aan. De verlichting kan uitgeschakeld
worden door de - knop (C) ingedrukt te houden. Houd u
daarna weer de - knop ingedrukt, dan wordt de
verlichting weer ingeschakeld. De - knop is te vinden op
de stuurbedieningsunit.
Ongeacht de laatste stand van de verlichting (aan of
uit), zal bij het opnieuw inschakelen van het systeem de
verlichting automatisch aan gaan.
Het achterlicht is bevestigd op het batterijpakket. Bij
eventuele vervanging van het achterlicht adviseren we
u contact op te nemen met uw gecerticeerde e-bike-
dealer.
D
E
A
B
C
6
Nederlands
2.2 Parkeerhulp en boostfunctie
De boostfunctie kan gebruikt worden zodra de e-bike ingeschakeld is.
Probeer bij het eerste gebruik de boostfunctie voorzichtig uit om vertrouwd
te raken met de kracht die de boostfunctie levert. Gebruik van de
boostfunctie bij lage snelheden kost veel energie. Dit heeft invloed op de
actieradius van de e-bike (zie §3.5).
Parkeerhulp
Als u de ets bijvoorbeeld uit een kelder haalt
kan de parkeerhulp u extra ondersteuning geven,
zodat u de ets niet geheel op eigen kracht
omhoog hoeft te duwen. Wilt u gebruikmaken van
de parkeerhulp-optie, houd dan de + knop (B)
ingedrukt terwijl u naast de ets loopt.
Zonder te trappen geeft de parkeerhulp
ondersteuning tot 3 km/uur.
Tijdens het gebruik van de parkeerhulp branden
alle 5 ledlampjes (D).
Boostfunctie
U kunt de boostfunctie gebruiken bij het wegrijden. Daarnaast kan de
boostfunctie de ondersteuning een extra impuls geven tijdens het etsen.
Dit is handig als u bijvoorbeeld iemand inhaalt of een heuvel op etst. De
impuls is het sterkst voelbaar bij een laag ondersteuningsniveau.
De boostfunctie kan aangezet worden door de + knop (B) ingedrukt te
houden en kracht te zetten op de pedalen. Bij het loslaten van de + knop of
het stoppen met trappen stopt de boostfunctie.
Tijdens het gebruik van de boostfunctie branden alle 5 ledlampjes (D).
De + knop (B) kan dus gebruikt worden voor de parkeerhulp en
boostfunctie. Trapt u daarbij de trappers rond, dan activeert u de
boostfunctie. Trapt u de trappers niet rond, dan activeert u de parkeerhulp.
DE
A
B
C

8
NEDERLANDS
8
Nederlands

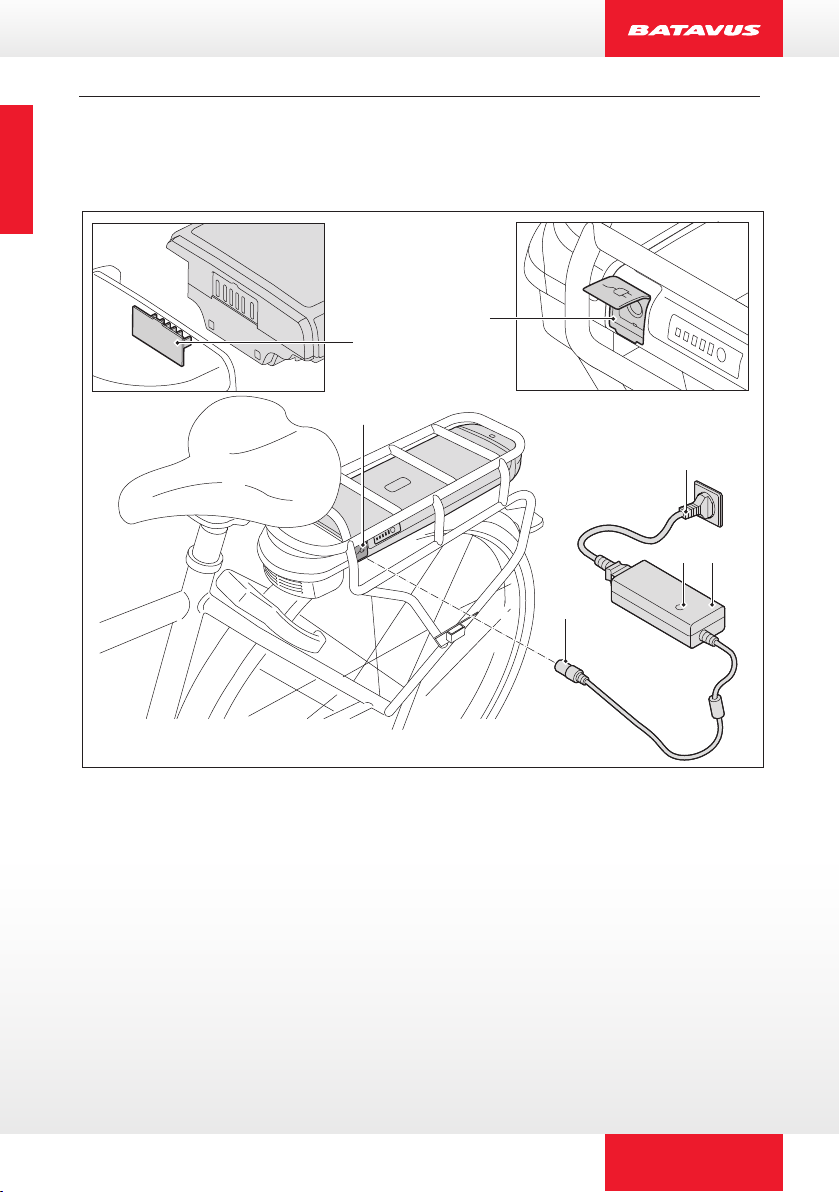

3 Batterijpakket en lader
3.1 Batterijpakket opladen
E
C
D
F
D
A
B
1. Sluit de lader (A) aan op de netspanning (B).
2. Sluit de laadstekker (C) van de lader aan op het contactpunt van het
batterijpakket (D).
3. Tijdens het laden brandt het lampje (E) op de lader rood.
Wanneer het batterijpakket volledig geladen is, dan brandt het lampje
groen. Na 24 uur wordt het laden automatisch stopgezet. Het lampje op
de lader blijft groen branden.
Let er bij het terugplaatsen op dat de contactpunten van het batterij-
pakket en het docking station (F) goed op elkaar aangesloten worden.

9
NEDERLANDS
9
Nederlands
• Een volledige laadbeurt duurt ca. 4,5 - 7,5 uur. Dit is afhankelijk
van uw batterijpakket. Zie voor meer informatie hoofdstuk 5.
• Het batterijpakket kan zowel binnen als buiten de ets geladen
worden.
3.2 Laadadvies
• Laad het batterijpakket altijd op met de bij de ets geleverde lader.
Gebruik geen andere lader.
• Laad voor het eerste gebruik van de ets het batterijpakket één keer
helemaal op totdat het indicatielampje op de lader groen wordt.
• Nadat het batterijpakket volledig is opgeladen stopt het laden
automatisch na 24 uur.
• Het batterijpakket hoeft niet helemaal leeg te zijn voor het opladen.
Het batterijpakket blijft in goede conditie, wanneer u de ets na ieder
gebruik (ongeacht de afstand) weer oplaadt.
• Een batterijpakket dat leeg is en niet wordt opgeladen, kan defect raken.
• Ieder batterijpakket loopt na verloop van tijd leeg. Dit proces heet
‘zelfontlading’. Een batterijpakket dat leeg is en niet wordt opgeladen kan
door zelfontlading binnen twee maanden een diepteontlading krijgen en
hierdoor defect raken. De garantie vervalt in geval van diepteontlading.
• In geval van langdurige stalling: laad het batterijpakket volledig op
en koppel het batterijpakket los van de lader. Laad het batterijpakket
minimaal een keer per twee maanden op. U kunt er ook voor kiezen om
het batterijpakket aan de lader aangesloten te laten. U dient dan wel de
lader minimaal één keer per twee maanden te ontkoppelen en opnieuw
aan te sluiten aan het batterijpakket.
• Het batterijpakket laadt niet onder circa 0ºC en boven circa 45ºC.
Het beste is opladen bij kamertemperatuur (20ºC). Dit verlengt de
levensduur en verhoogt de prestaties van het batterijpakket.
Temperatuurgrenzen Minimum Maximum
Opladen 0 °C 45 °C
Gebruik van trapbekrachtiging -15 °C 45 °C
Opslag (minimaal 60 - 80 % vullingsgraad) -10 °C 35 °C
8
Nederlands
3 Batterijpakket en lader
3.1 Batterijpakket opladen
E
C
D
F
D
A
B
1. Sluit de lader (A) aan op de netspanning (B).
2. Sluit de laadstekker (C) van de lader aan op het contactpunt van het
batterijpakket (D).
3. Tijdens het laden brandt het lampje (E) op de lader rood.
Wanneer het batterijpakket volledig geladen is, dan brandt het lampje
groen. Na 24 uur wordt het laden automatisch stopgezet. Het lampje op
de lader blijft groen branden.
Let er bij het terugplaatsen op dat de contactpunten van het batterij-
pakket en het docking station (F) goed op elkaar aangesloten worden.

10
NEDERLANDS
10
Nederlands
Waarschuwingen
Lees onderstaande waarschuwingen goed door. De fabrikant is
niet verantwoordelijk voor ongelukken of storingen
veroorzaakt door oneigenlijk gebruik van (delen van) de e-bike.
• Zorg dat er geen kortsluiting plaatsvindt bij het aansluiten van het
batterijpakket.
• Stel het batterijpakket niet bloot aan vuur of hitte.
Leg het batterijpakket nooit in vuur.
• Laat het batterijpakket niet vallen en beschadig het niet.
• Dompel het batterijpakket niet in water of in een andere vloeistof.
• Houd het batterijpakket uit de buurt van kinderen.
• Maak het batterijpakket nooit open zonder toestemming.
Het batterijpakket is voorzien van een zegel. Met het doorbreken
van het zegel vervalt de garantie.
• Stop geen vloeistoffen of metaal in de lader.
• Sluit de lader niet aan met natte handen.
• Raak de lader niet aan in geval van bliksem.
• Gebruik de lader niet in een zeer vochtige omgeving.
• Gebruik de lader niet voor andere doeleinden.
• Zorg voor een goede ventilatie tijdens het opladen.
• Sluit de lader niet aan op de netspanning als de lader niet gebruikt
wordt.
• Laad het batterijpakket niet op in de volle zon.
• Open of beschadig de motor nooit.

11
NEDERLANDS
11
Nederlands
3.3 Batterijpakket uitnemen
Het batterijpakket is met behulp van een slot beveiligd tegen diefstal.
A
B
C
1. Steek de bijgeleverde sleutel (A) in het slot van het batterijpakket (B)
en draai een kwartslag.
2. Zorg ervoor dat het klepje (C) van de laadplug dicht zit.
3. Schuif het batterijpakket (B) voorzichtig uit de bagagedrager.
3.4 Batterijpakket terugplaatsen
B
A
1. Schuif het batterijpakket (A) voorzichtig in de bagagadrager. Zorg ervoor
dat de contactpunten van het batterijpakket (A) en het docking station
(B) goed op elkaar aangesloten worden.
2. Zet het batterijpakket op slot ter xatie en om diefstal te voorkomen.
10
Nederlands
Waarschuwingen
Lees onderstaande waarschuwingen goed door. De fabrikant is
niet verantwoordelijk voor ongelukken of storingen
veroorzaakt door oneigenlijk gebruik van (delen van) de e-bike.
• Zorg dat er geen kortsluiting plaatsvindt bij het aansluiten van het
batterijpakket.
• Stel het batterijpakket niet bloot aan vuur of hitte.
Leg het batterijpakket nooit in vuur.
• Laat het batterijpakket niet vallen en beschadig het niet.
• Dompel het batterijpakket niet in water of in een andere vloeistof.
• Houd het batterijpakket uit de buurt van kinderen.
• Maak het batterijpakket nooit open zonder toestemming.
Het batterijpakket is voorzien van een zegel. Met het doorbreken
van het zegel vervalt de garantie.
• Stop geen vloeistoffen of metaal in de lader.
• Sluit de lader niet aan met natte handen.
• Raak de lader niet aan in geval van bliksem.
• Gebruik de lader niet in een zeer vochtige omgeving.
• Gebruik de lader niet voor andere doeleinden.
• Zorg voor een goede ventilatie tijdens het opladen.
• Sluit de lader niet aan op de netspanning als de lader niet gebruikt
wordt.
• Laad het batterijpakket niet op in de volle zon.
• Open of beschadig de motor nooit.

12
NEDERLANDS
12
Nederlands
4 Actieradius
Het aantal kilometers dat u kunt rijden met een volledig opgeladen
batterijpakket, oftewel de actieradius, is voor een groot deel afhankelijk van
de gebruikte ondersteuningsstand. Deze tabel geeft u een indicatie van de
actieradius per ondersteuningsstand. Of u 300, 400 of 500 Wh heeft, kunt u
vinden op het batterijpakket.
Onder-
steu-
nings-
stand
Stabili-
teitssnel-
heid*
(in km/uur)
Gemiddelde
actieradius
300 Wh
(in km)
Gemiddelde
actieradius
400 Wh
(in km)
Gemiddelde
actieradius
500 Wh
(in km)
1 14 49 - 108 61 - 135 80 - 178
2 16 42 - 63 53 - 79 70 - 104
3 19 40 - 53 50 - 66 65 - 87
4 22 33 - 44 41 - 55 55 - 73
5 25 20 - 34 25 - 42 33 - 56
* Stabiliteitssnelheid= snelheid die behaald wordt bij licht meetrappen.
Bovenstaande waarden zijn gemeten bij gebruik van een nieuw
batterijpakket. Naarmate het batterijpakket ouder wordt, zal de actieradius
teruglopen. Er zijn factoren die de actieradius in sterke of minder sterke
mate beïnvloeden waardoor afwijking ontstaat van bovenstaande tabel.
Volg onderstaande instructies om zo dicht mogelijk bij de waarden van de
bovenstaande tabel te komen.
• Trap voldoende bij, hierdoor verbruikt de motor minder energie.
• Zorg voor voldoende bandenspanning: minimaal 4 bar.
• Gebruik bij het wegrijden zoveel mogelijk een lichte versnelling en
schakel tijdig ter vergroting van de actieradius.
• Fiets zoveel mogelijk in constante snelheid. Veelvuldig stoppen en weer
optrekken kost veel energie.
• Volg het laadadvies in §3.2 goed op en zorg voor regelmatig onderhoud,
zodat het batterijpakket en de ets in optimale conditie blijven.
• Laad en bewaar het batterijpakket zoveel mogelijk bij kamertemperatuur
(20°C). Dit heeft een positieve invloed op de actieradius. Houd tijdens

13
NEDERLANDS
13
Nederlands
het etsen bij een omgevingstemperatuur van minder dan 10°C rekening
met een aanmerkelijk lagere actieradius.
• Bedenk dat ook het gewicht van de berijder, de leeftijd van het
batterijpakket, de windkracht en de toestand van de weg invloed hebben
op de actieradius.
12
Nederlands
4 Actieradius
Het aantal kilometers dat u kunt rijden met een volledig opgeladen
batterijpakket, oftewel de actieradius, is voor een groot deel afhankelijk van
de gebruikte ondersteuningsstand. Deze tabel geeft u een indicatie van de
actieradius per ondersteuningsstand. Of u 300, 400 of 500 Wh heeft, kunt u
vinden op het batterijpakket.
Onder-
steu-
nings-
stand
Stabili-
teitssnel-
heid*
(in km/uur)
Gemiddelde
actieradius
300 Wh
(in km)
Gemiddelde
actieradius
400 Wh
(in km)
Gemiddelde
actieradius
500 Wh
(in km)
1 14 49 - 108 61 - 135 80 - 178
2 16 42 - 63 53 - 79 70 - 104
3 19 40 - 53 50 - 66 65 - 87
4 22 33 - 44 41 - 55 55 - 73
5 25 20 - 34 25 - 42 33 - 56
* Stabiliteitssnelheid= snelheid die behaald wordt bij licht meetrappen.
Bovenstaande waarden zijn gemeten bij gebruik van een nieuw
batterijpakket. Naarmate het batterijpakket ouder wordt, zal de actieradius
teruglopen. Er zijn factoren die de actieradius in sterke of minder sterke
mate beïnvloeden waardoor afwijking ontstaat van bovenstaande tabel.
Volg onderstaande instructies om zo dicht mogelijk bij de waarden van de
bovenstaande tabel te komen.
• Trap voldoende bij, hierdoor verbruikt de motor minder energie.
• Zorg voor voldoende bandenspanning: minimaal 4 bar.
• Gebruik bij het wegrijden zoveel mogelijk een lichte versnelling en
schakel tijdig ter vergroting van de actieradius.
• Fiets zoveel mogelijk in constante snelheid. Veelvuldig stoppen en weer
optrekken kost veel energie.
• Volg het laadadvies in §3.2 goed op en zorg voor regelmatig onderhoud,
zodat het batterijpakket en de ets in optimale conditie blijven.
• Laad en bewaar het batterijpakket zoveel mogelijk bij kamertemperatuur
(20°C). Dit heeft een positieve invloed op de actieradius. Houd tijdens

14
NEDERLANDS
14
Nederlands
5 Technische gegevens
Gewicht en prestaties Specicatie
Batterijpakket Li-ion batterijpakket, 36 V
317 Wh 396 Wh 522 Wh
Gewicht batterijpakket 2,55 kg 3 kg 3,1 kg
Maximum vermogen 250 W 250 W 250 W
Capaciteit 8,8 Ah 11 Ah 14,5 Ah
Laadtijd 80%* 3 uur 4.30 uur 6 uur
Laadtijd 100% 4,5 uur 6 uur 7,5 uur
Maximale snelheid geleverd
door trapbekrachtiging 25 km/uur 25 km/uur 25 km/uur
* de snelheid van het laden neemt af als het batterijpakket boven de 80% vullingsgraad zit.
De e-bike is een EPAC (Electrically Power Assisted Cycle)
overeenkomstig met EN15194.
Conformiteit
Hierbij verklaart de fabrikant van uw e-bike dat het product voldoet aan alle
eisen en andere relevante bepalingen van de richtlijnen 2004/108/EC en
2006/42/EC.
De conformiteitsverklaring is bij de e-bike gevoegd.

15
NEDERLANDS
15
Nederlands
6 Garantiebepalingen en wettelijke
eisen
Garantiebepalingen
De volgende garantiebepalingen vullen uw geldende wettelijke rechten aan.
Garantie
De leverancier van uw batterijpakket geeft een garantie op eventuele
materiaal- en constructiefouten aan uw batterijpakket als aan volgende
voorwaarden voldaan is:
U kunt enkel aanspraak maken op de garantie als u een garantie- of
aankoopbewijs kunt overleggen. De garantieperiode begint op de dag
van aankoop. De garantie vervalt als diepteontlading geconstateerd wordt
(zie §3.2).
De fabrikant is niet verantwoordelijk voor ongelukken of storingen die
veroorzaakt zijn door oneigenlijk gebruik van (onderdelen van) de e-bike.
Garantieperiode e-bike
Op de elektrische onderdelen van uw e-bike (display, aandrijfsysteem
en batterijpakket) wordt 2 jaar fabrieksgarantie gegeven. Voor de
garantieperiode van de overige onderdelen verwijzen wij u naar de
garantiebepalingen, zoals vermeld in het instructieboekje van de fabrikant.
Normale slijtage en veroudering valt niet onder de garantie.
Verlengde garantie
U heeft de mogelijkheid om binnen de eerste 2 jaar na aankoop van
uw nieuwe e-bike een driejarige verlenging van uw garantie bij te
kopen. Vraag uw dealer naar de voorwaarden.
Spuit de ets niet schoon met een hogedrukspuit.
Een te krachtige waterstraal kan de elektronica in de elektrische
onderdelen beschadigen. De garantie vervalt in dit geval.
Wettelijke eisen
Volgens de Europese wetgeving is het beschreven voertuig een ets,
omdat de ets voldoet aan de volgende regels:
14
Nederlands
5 Technische gegevens
Gewicht en prestaties Specicatie
Batterijpakket Li-ion batterijpakket, 36 V
317 Wh 396 Wh 522 Wh
Gewicht batterijpakket 2,55 kg 3 kg 3,1 kg
Maximum vermogen 250 W 250 W 250 W
Capaciteit 8,8 Ah 11 Ah 14,5 Ah
Laadtijd 80%* 3 uur 4.30 uur 6 uur
Laadtijd 100% 4,5 uur 6 uur 7,5 uur
Maximale snelheid geleverd
door trapbekrachtiging 25 km/uur 25 km/uur 25 km/uur
* de snelheid van het laden neemt af als het batterijpakket boven de 80% vullingsgraad zit.
De e-bike is een EPAC (Electrically Power Assisted Cycle)
overeenkomstig met EN15194.
Conformiteit
Hierbij verklaart de fabrikant van uw e-bike dat het product voldoet aan alle
eisen en andere relevante bepalingen van de richtlijnen 2004/108/EC en
2006/42/EC.
De conformiteitsverklaring is bij de e-bike gevoegd.

16
NEDERLANDS
16
Nederlands
• Vanaf 6 km/uur is de ondersteuning alleen actief als de gebruiker zelf
trapt.
• De ondersteuning is actief tot maximaal 25 km/uur.
• Het geleverde vermogen is maximaal 250 Watt.
Milieu
Conform de milieuregeling voor de inname en verwerking
van batterijen en accu’s van het ministerie van VROM
adviseren wij u bij een defect aan het batterijpakket van uw
ets deze altijd in te leveren bij uw dealer. Deze is verplicht uw
batterijpakket in te nemen en zal zorgen voor de verdere
verwerking door de producent.
Periodiek onderhoud en storingen
Uw e-bike heeft regelmatig een periodieke onderhoudsbeurt nodig.
Uw dealer kan u exact adviseren en informeren over het optimale
gebruik van uw ets. Mocht u vragen of problemen hebben met uw
e-bike, neem dan contact op met uw dealer.

17
16
Nederlands
• Vanaf 6 km/uur is de ondersteuning alleen actief als de gebruiker zelf
trapt.
• De ondersteuning is actief tot maximaal 25 km/uur.
• Het geleverde vermogen is maximaal 250 Watt.
Milieu
Conform de milieuregeling voor de inname en verwerking
van batterijen en accu’s van het ministerie van VROM
adviseren wij u bij een defect aan het batterijpakket van uw
ets deze altijd in te leveren bij uw dealer. Deze is verplicht uw
batterijpakket in te nemen en zal zorgen voor de verdere
verwerking door de producent.
Periodiek onderhoud en storingen
Uw e-bike heeft regelmatig een periodieke onderhoudsbeurt nodig.
Uw dealer kan u exact adviseren en informeren over het optimale
gebruik van uw ets. Mocht u vragen of problemen hebben met uw
e-bike, neem dan contact op met uw dealer.
NEDERLANDS

18
18
English
Manual electric system
Table of contents
1 Parts overview.....................................................................................19
1.1 Handle bar control .................................................................. 19
1.2 Battery pack and charger .......................................................20
2 Handle bar control unit ........................................................................21
2.1 Functions of the handle bar control unit .................................21
2.2 Parking assistance and boost function...................................23
2.3 Lights......................................................................................24
3 Battery pack and charger ....................................................................25
3.1 Charge the battery pack ......................................................... 25
3.2 Advice for charging.................................................................26
3.3 Take out the battery pack under rear rack..............................28
3.4 Place back the battery pack under rear rack..........................28
4 Range..................................................................................................29
5 Technical data .....................................................................................30
6Guarantee conditions and legal requirements..................................... 31
ENGLISCH
