Batavus E-Motion Smart User manual

Batavus handleiding
Batavus manual
Batavus guide d’utilisation
Batavus Bedienungsanleitung
Batavus brugsanvisning
Batavus bruksanvisning
E-Motion Smart
Batavus, oktober 2015 625.13.047

2
• Handleidingen zijn onderhevig aan wijzigingen. De handleidingen van Batavus worden
daarom regelmatig op juistheid getoetst en zo nodig aangepast.
Voor de meest recente versies verwijzen wij u graag naar
www.batavus.nl/handleiding of voor België www.batavus.be/handleiding
• Manuals are subject to change. Therefore the manuals of Batavus are being checked
regularly for accuracy and will be updated if necessary.
For the latest versions, please refer to www.batavus.nl/handleidingen
• Les manuels sont sujets à changement. Les manuels Batavus doivent être régulièrement
vérifié l’exactitude et ajuster si nécessaire.
Pour obtenir les dernières versions, veuillez se référer à www.batavus.nl/handleidingen
• Manualer kan løbende ændres. Batavus manualerne kontrolleres derfor regelmæssigt
for nøjagtighed og ajourføres efter behov.
For de nyeste versioner, henvises til www.batavus.dk/instruktions-bøger
• Die Leitlinien von Handbüchern können sich ändern. Die Handbücher von Batavus werden
daher regelmäßig auf Richtigkeit überprüft und bei Bedarf aktualisiert.
Die neueste Version finden sie unter www.dokumente.batavus.de
• Manualer kan löpande ändras. Batavus manualer kontrolleras därför regelbundet för
noggrannhet och uppdateras efter behov.
Den senaste version hittar du på www.vartex.se

3
3
1 Overzicht onderdelen............................................................................4
2 Display en bediening.............................................................................6
2.1 Functies stuurbediening ........................................................... 6
2.2 Functies display........................................................................ 8
2.3 Gashendel.............................................................................. 11
3 Batterijpakket en lader ........................................................................ 12
3.1 Batterijpakket en opladen....................................................... 12

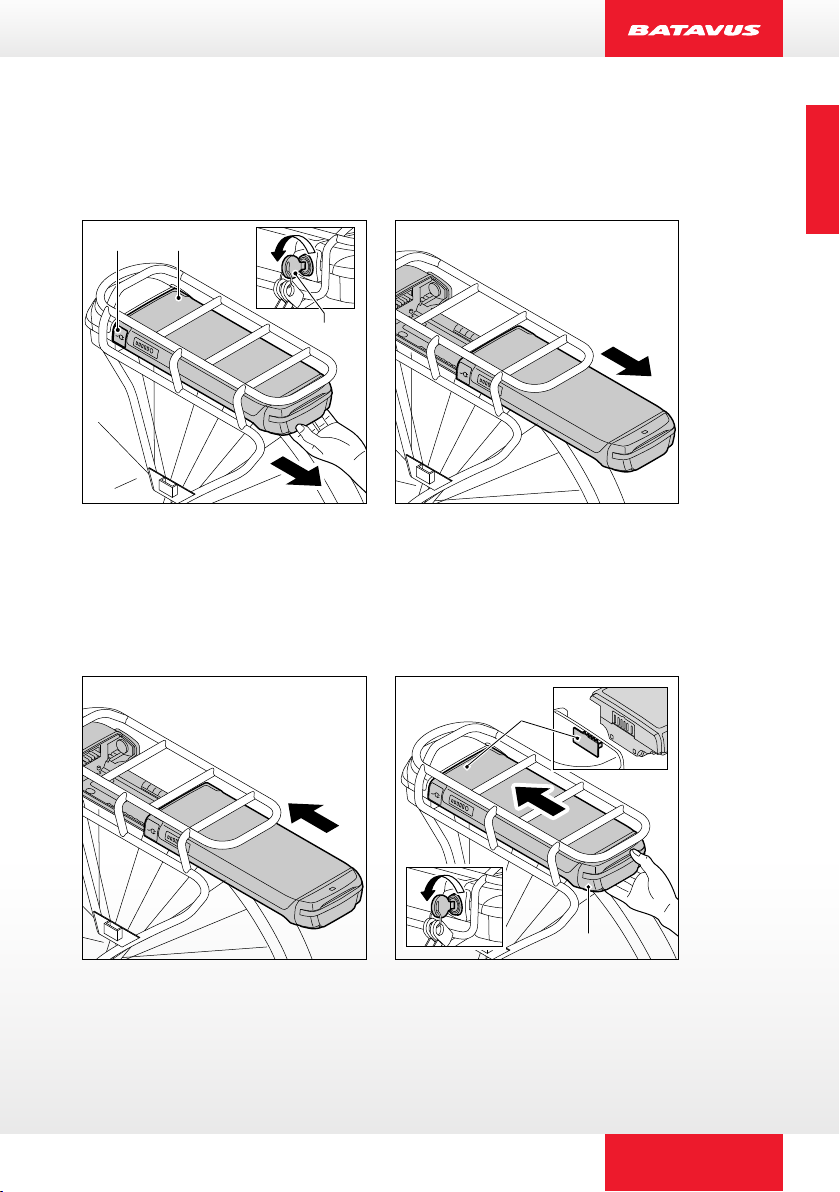

3.2 Batterijpakket uitnemen.......................................................... 15
3.3 Batterijpakket terugplaatsen................................................... 15
4 Actieradius .......................................................................................... 16
5 Technische gegevens.......................................................................... 18
6 Garantiebepalingen en
wettelijke eisen .................................................................................... 18
Gebruikershandleiding
Inhoud
NEDERLANDS

4
4
1 Overzicht onderdelen
A
B
C
A display
B bedieningsunit
C gashendel
NEDERLANDS

5
5
F
G
DA
B
C
K
J
H
E
A batterijpakket F indicatielampje
B weergave vullingsgraad G laadstekker
C contactpunt docking station H slot
D oplaadpunt J sleutel
E lader K docking station
NEDERLANDS

6
6
2 Display en bediening

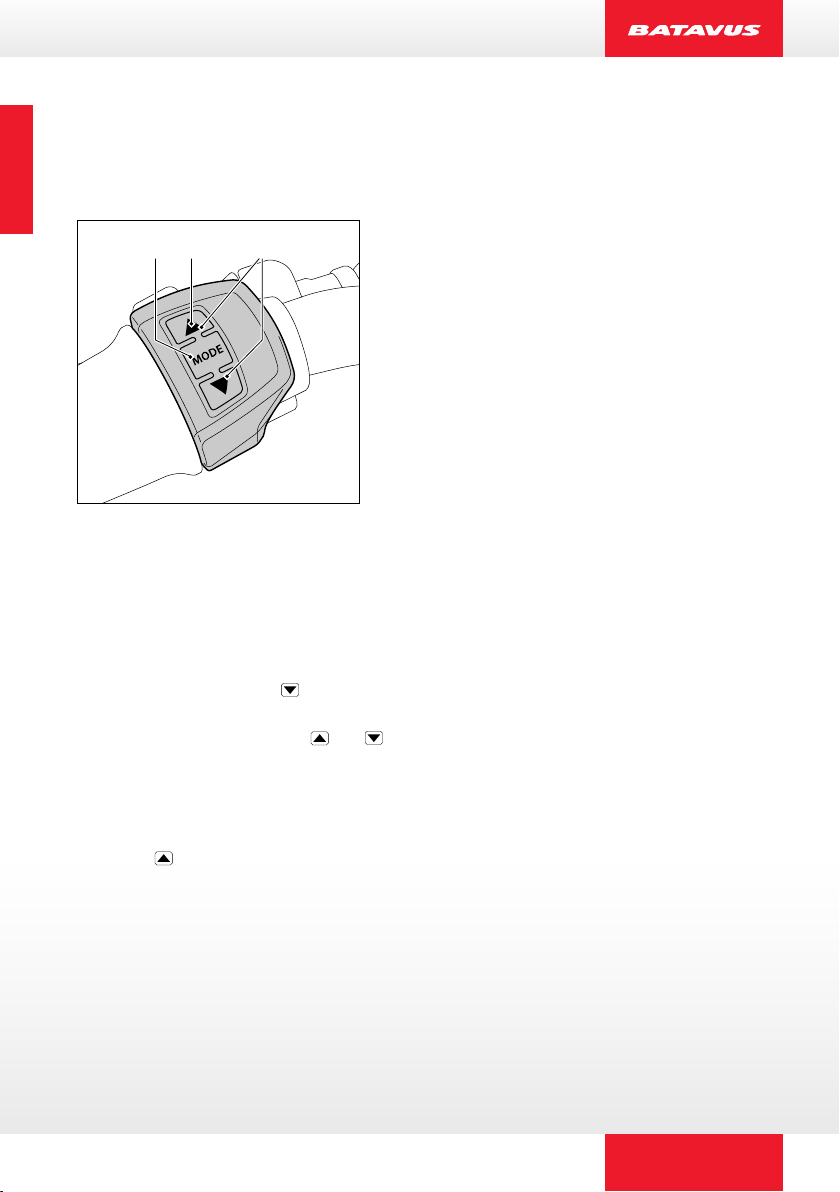

2.1 Functies stuurbediening
CB
A
A. In- en uitschakelen trapbekrachtiging
Gebruik voor het in- en uitschakelen van de trapbekrachtiging de aan-
uitknop. U kunt de trapbekrachtiging op ieder moment in- en uitschakelen,
ook tijdens het etsen. Druk voor het inschakelen één seconde op de
aan-uitknop. Druk voor het uitschakelen drie seconden op de aan-uitknop.
B. Wijzigen trapbekrachtigingsniveau
Met behulp van de en knoppen (bedieningsunit) kunt u de mate van
trapbekrachtiging instellen. Er zijn vijf trapbekrachtigingsniveaus.
U kunt met behulp van de en knoppen altijd aangeven of u meer of
minder trapbekrachtiging wenst. Na inschakelen staat de trapbekrachtiging
ingesteld op het eerste niveau.
C. Verlichting
Door de knop 3 seconden ingedrukt te houden kunt u wisselen tussen
verlichting aan, verlichting uit en verlichting automatisch. Kiest u voor
verlichting automatisch, dan schakelt de etsverlichting automatisch aan en
uit. Een lichtsensor meet voortdurend de hoeveelheid licht en schakelt aan
de hand daarvan de verlichting aan en uit. De gemaakte keuze verschijnt
links onder in beeld.
NEDERLANDS

7
7

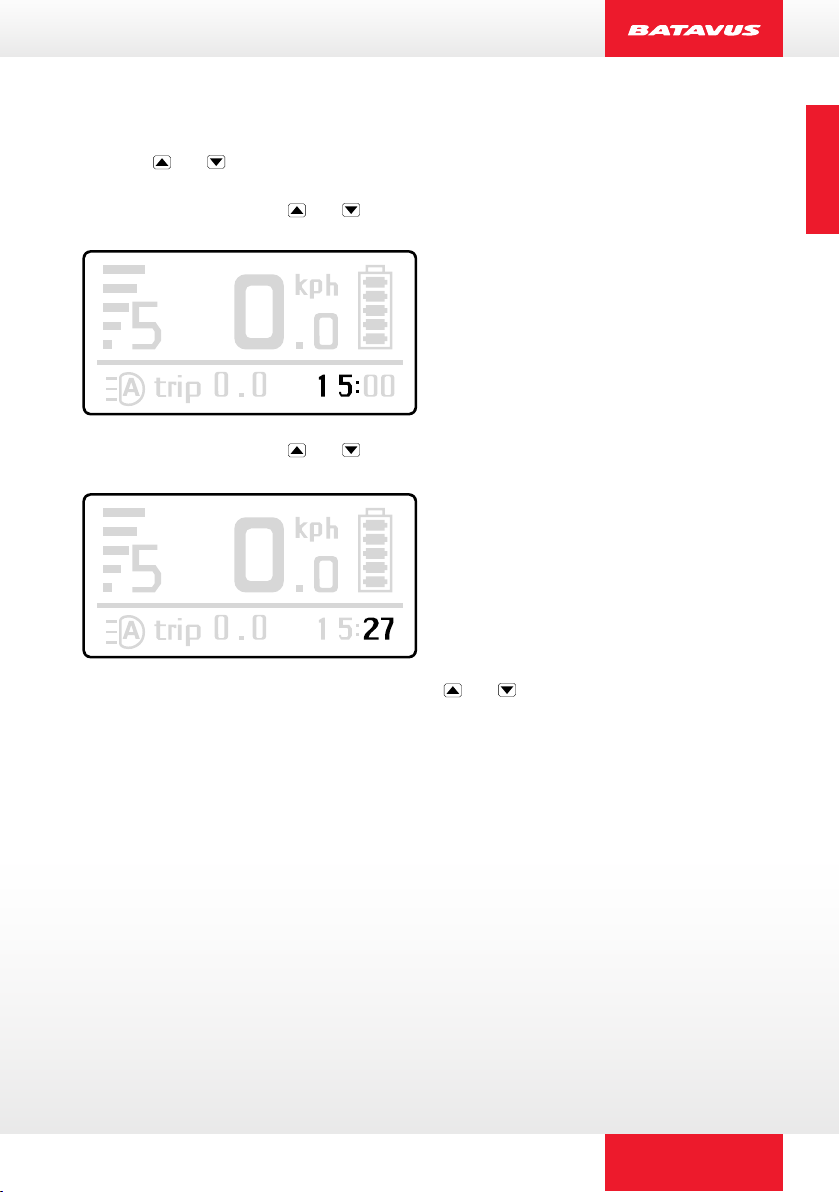

Tijd instellen
1. Druk en gelijktijdig in.
2. Stel met behulp van en de uren in.
Bevestig uw keuze door kort op MODE te drukken
3. Stel met behulp van en de minuten in.
Bevestig uw keuze door kort op MODE te drukken.
4. U sluit het instellen van de tijd af door en gelijktijdig in te drukken.
NEDERLANDS

8
8

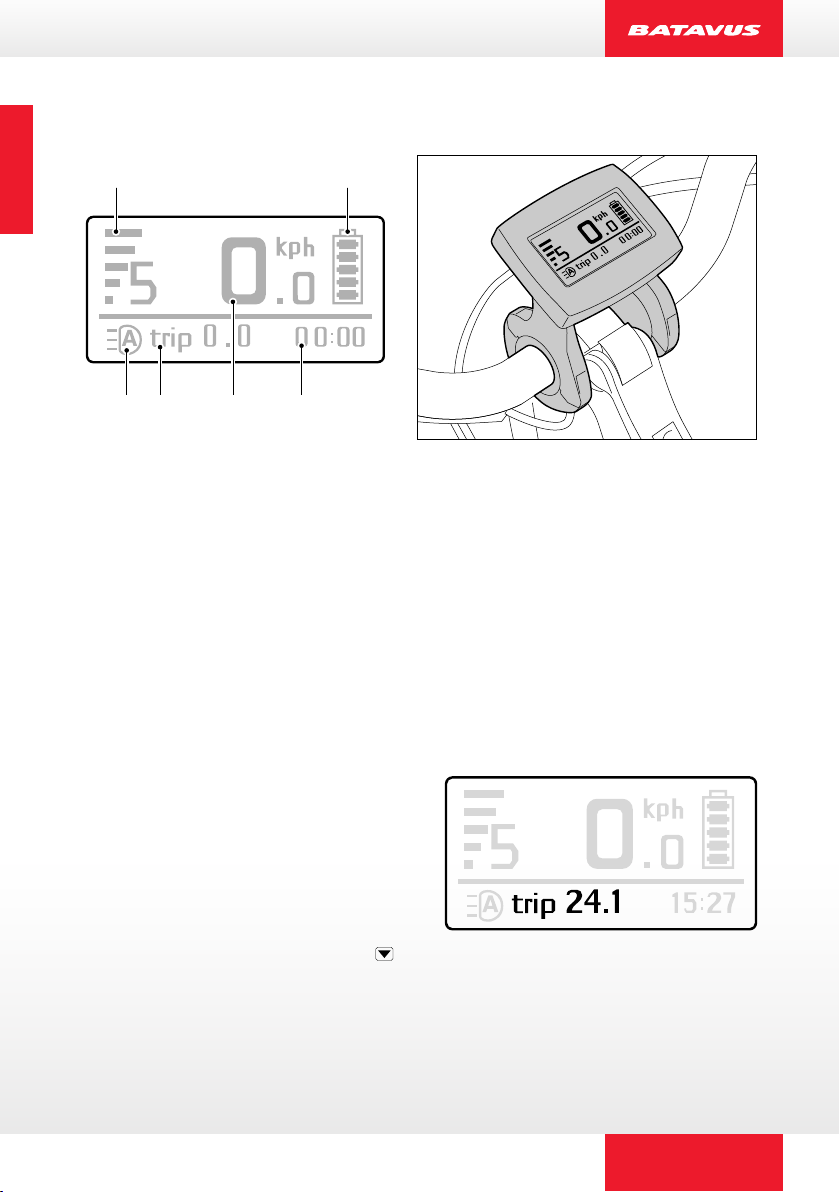

2.2 Functies display
A
CD
E
F
B
A. Weergave vullingsgraad
Op het display wordt de vullingsgraad van het batterijpakket weergegeven aan
de hand van de vijf niveaus in het batterij-icoon.
B. Weergave trapbekrachtigingsniveau
Op het display wordt het trapbekrachtigingsniveau weergegeven aan de
hand van de vijf blokken aan de linkerzijde (vijftrapbekrachtigingsniveaus).
C. Snelheid
D. Tijd
E. Variabele indicatie Dagafstand
Door de mode-knop kort in te
drukken kunt u wisselen tussen
weergave van dagafstand (TRIP),
rittijd (TRIP), maximum snelheid
(MAX), gemiddelde snelheid (AVG)
en totaalafstand (ODO). U kunt de
dagafstand, rittijd en gemiddelde
snelheid gelijktijdig resetten door
drie seconden ingedrukt te houden,
terwijl één van deze drie gegevens
getoond wordt.
NEDERLANDS

9
9

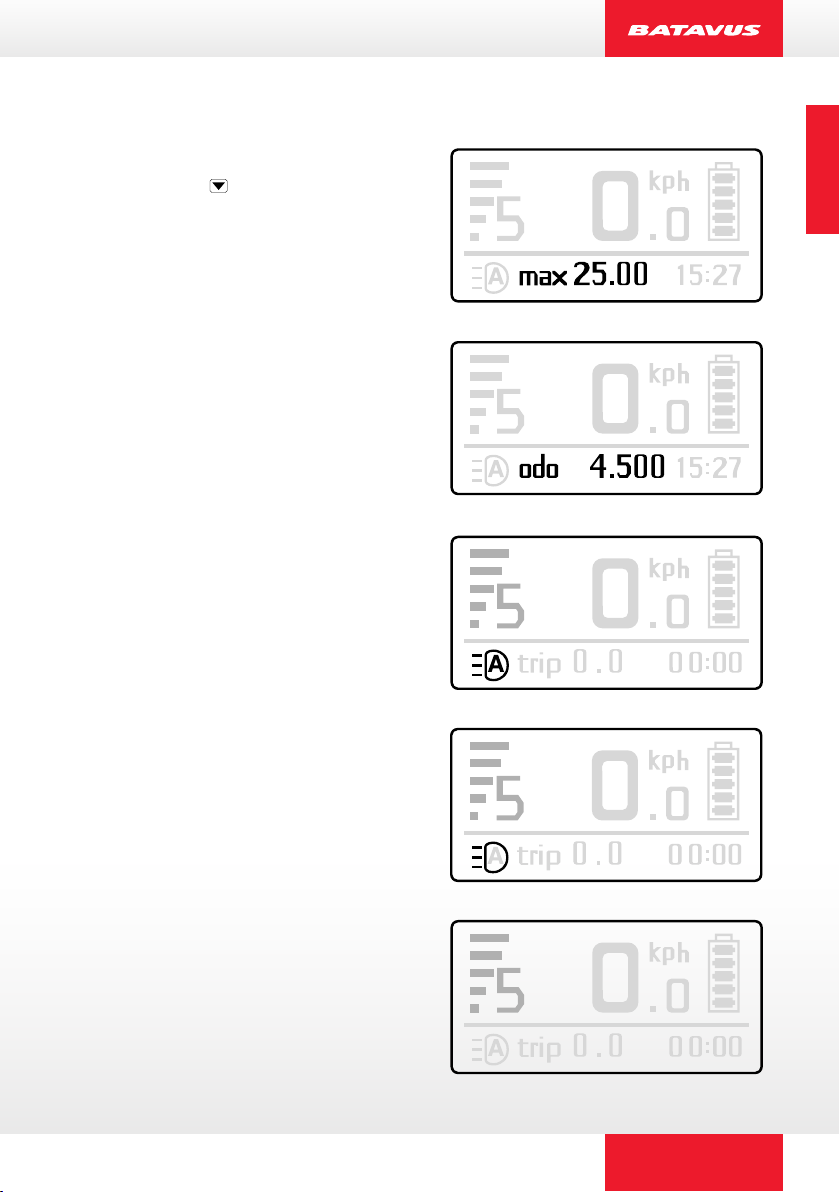

F. Verlichting
Voor bedieningsinstructies
zie paragraaf 2.1 punt C.
Maximale snelheid
Totaalafstand
Verlichting automatisch
Verlichting aan
Verlichting uit
De maximum snelheid kunt u
resetten door drie seconden
ingedrukt te houden, terwijl de
maximum snelheid getoond wordt.
NEDERLANDS

10
10
Maximale en gemiddelde snelheid
Wanneer u en mode gelijktijdig 3 seconden ingedrukt houdt, dan kunt u
wisselen tussen weergave van huidige, maximale en gemiddelde snelheid.
De maximale en gemiddelde snelheid worden bij uitschakeling van de e-bike
automatisch weer op 0 gezet.
Vullingsgraad batterijpakket
Aantal brandende leds Indicatie vullingsgraad
op batterijpakket op display
5 (4x groen) 5 80 - 100 %
4 (3x groen) 4 60 - 80 %
3 (2x groen) 3 40 - 60 %
2 (1x groen) 2 20 - 40 %
1 (1x groen) 1 0 - 20 %
Zodra alle LED’s op het batterijpakket uit zijn, levert de e-bike geen
ondersteuning meer. Wel bevat het batterijpakket dan nog voldoende
energie om de etsverlichting minimaal twee uur te laten branden.
Error-codes
Bij bepaalde storingen kan er een error-code verschijnen in het display.
Mocht er een error-code verschijnen neem dan contact op met uw dealer.
NEDERLANDS
