Baumer UNAM 12N3914/S14 User manual

UNAM 12N3914/S14
10150259
1/2
IND. CONT. EQ.
1DD2
Ultraschall-Sensoren
Ultrasonic sensors
Détecteurs à ultrasons
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone [phone]
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone [phone]
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: [phone]
France
Baumer SAS
FR-74250 Fillinges
Phone [phone]
Germany
Baumer GmbH
DE-61169 Friedberg
Phone [phone]
India
Baumer India Private Limited
IN-411038 Pune
Phone [phone]
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone [phone]
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone [phone]
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone [phone]
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone [phone]
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone [phone]
USA
Baumer Ltd.
US-Southington, CT 06489
Phone [phone]
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone [phone] · Fax [phone]

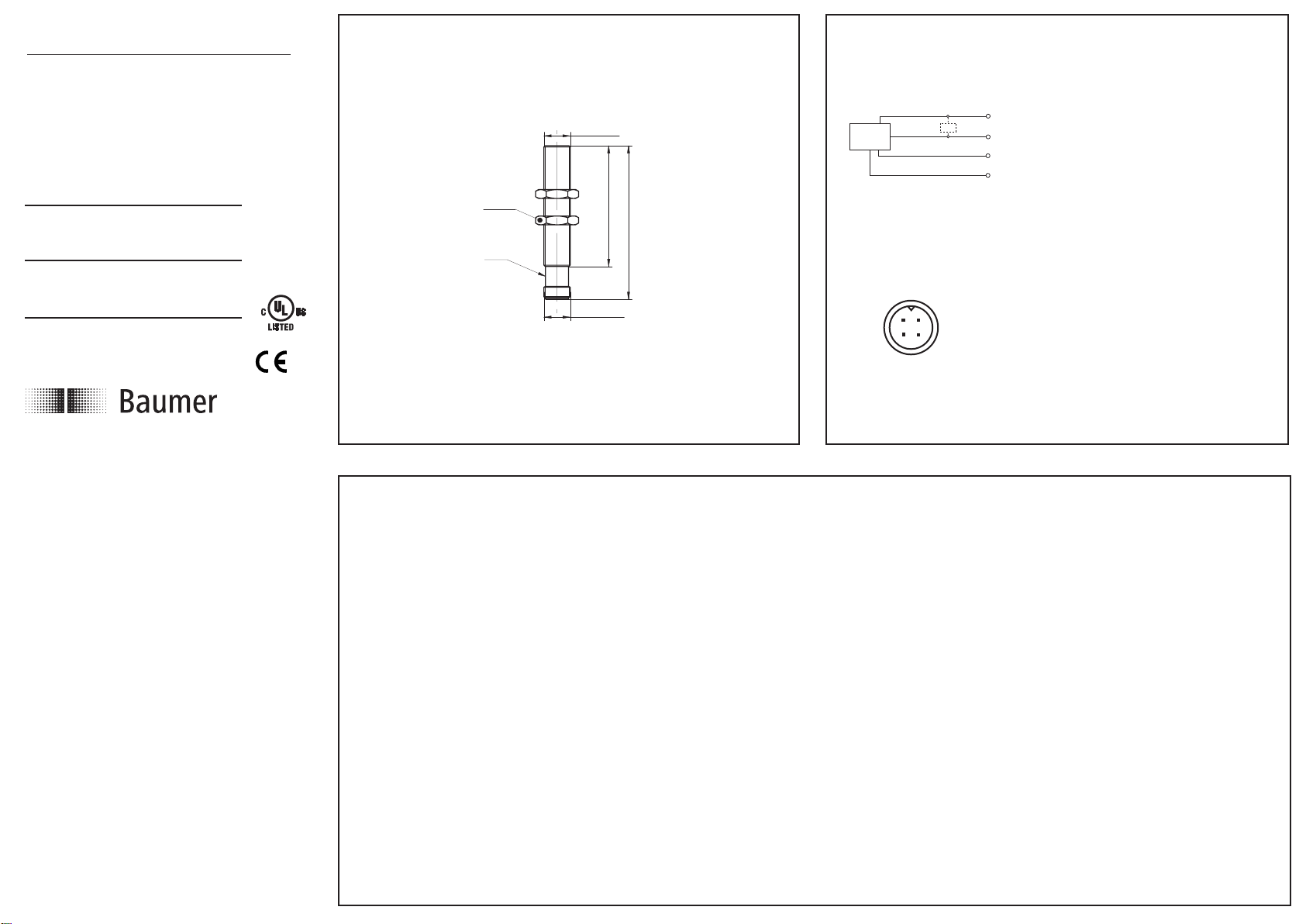

Abmessungen
Dimensions
Dimensions
70
55
M12 x 1
M12 x 1
LED
SW 17
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagrams
Schéma de raccordement
NPN Öffner (NC)
NPN break function (NC)
NPN à ouverture (NC)
0 V
WH (2)
BU (3)
BN (1)
BK (4)
+VS
output
control/Teach-in
NPN ZBN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu
WH = Weiss/white/blanc
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten
• Disconnect power before connecting the sensor
• Mettre l’installation hors tension avant le raccordement du détecteur
Anschlussbelegung
Pin assignment
Raccordement
1
4
2
3
+VS
0V
Bedienungsanleitung Operating instructions Notice d'utilisation
Einstellung Schaltpunkt Sde
Teach-in Verriegelung Teach-in locking Verrouillage du Teach-in
respectively after the end of the last Teach-in process.
5 min. nach jedem Power-up, 5 min. after every power-up, 5min.après chaque mise sous
bzw. nach dem Ende des letzten Teach-in Vorgangs. tension resp. après fin du dernier processus Teach-in.
Sensor in die Werkseinstellung zurücksetzten
Externer Teach-in-Anschluss ca. 2s mit +Vs ver-
binden bis die LED grün blinkt. Die Verbindung
1. Den Sensor in den Einstellmodus bringen:
öffnen.
2. Die LED blinkt grün. Das Objekt an die gewünschte
Bereichsgrenze bringen und den externen Teach-in-
Anschluss kurz mit +Vs verbinden.
Wird der externe Teach-in-Anschluss länger als 6s mit
+Vs verbunden, wird der Sensor in die Werksein-
stellung zurückgesetzt. Der Sensor zeigt dies durch
schnelles Blinken der grünen LED an.
3. Bestätigung des erfolgreichen Teach-Vorgangs durch
Leuchten der grünen LED für 2s.
Adjustment switching point Sde
Resetting to original factory settings
Connect the white Teach-in wire to +Vs for approx.
2secs until the LED flashes green. Disconnect
1. Adjustment mode:
Teach-in wire.
2. LED flashes green. Place the target at the required
scanning range and connect the external white
Teach-in wire shortly to +Vs.
3. Successful completion of Teach-in procedure is
confirmed by LED being "on" for approx. 2secs.
Connecting the white Teach-in wire to +Vs for > 6secs,
will automatically restore the original factory settings.
Fast flashing of the green LED indicates successful
completion of the resetting.
Ajustage du point de commutation Sde
Réinitialisation des fonctions originales
environ 2 secondes jusqu'à ce que la LED clignote.
Déconnecter le Teach-in externe.
1. Ajustage:
2. LED clignote en vert. Placer I'objet à détecter a la
distance desirée et connecter briévement le
Teach-in externe (WH) avec +Vs.
3. La validation de la procédure Teach-in est confirmée
par I'état de fonctionnement de la LED pendant
environ 2 secondes.
Connecter le Teach-in externe avec +Vs pendant
> 6 secs, réinitialisera automatiquement les fonctions
originales. Le clignotement rapide de la LED vert
indique la validation de la réinitalisation.
Connecter le Teach-in externe avec +Vs pendant

UNAM 12N3914/S14
2/2
Technische Daten
Technical data
Données techniques
Betriebsspannungsbereich Vs Plage de tension Vs
Stromverbrauch Supply current Consommation
Max. Laststrom Max. load current Courant de charge max.
Kurzschlussfest Short circuit protection Protégé contre courts circuits
Ausgangsanzeige Output state indication Indication de l’état de sortie
Schutzklasse Protection class Classe de protection
Verpolungsfest
Temperaturbereich
Voltage supply range Vs
Reverse polarity protection
Temperature range
Protégé contre inversion de polarité
Température de fonctionnement
IP67
-10...60°C
LED grün/green/vert
ja/yes/oui
ja/yes/oui
200mA
<35mA
12-30VDC (UL-Class 2)
<= 0,18% Sde/K
4% Sde
(siehe Dok./see doc./consultez doc.)
30...200mm
10mm...Sde
Dérive en température
Hystérésis typ.
Faisceau sonore
Valeur final de portée de dét. Sde (pot)
Portée de détection Sd
Temperature drift
Hysteresis typ.
Sonic cone profile
Scanning range far limit Sde (pot)
Scanning range Sd
Temperaturdrift
Hysterese typ.
Schallkeule
Erfassungsbereich-Endwert Sde (pot)
Erfassungsbereich Sd
General information
Informations supplémentaires
Weitere Erläuterungen
output
VOUT
Sde
SO
scanningrange
adjusting range
ofswitchingpoints
switchingpoint output
Funktionsdiagramm
Diagramme de fonctionnement
Functional diagramm
Hinweise
Notes
Notes
Externen Teach-In nicht verwendet
Wird der externe Teach-In Eingang nicht
verwendet, muss er auf GND gelegt
werden.
External Teach-In not used,
If external Teach-In option is not used, the
Teach-In wire must be attached to GND.
Teach-in externe non utilisé
Dans le cas ou le Teach-in externe n’est
pas utilisé, il faut le raccorder avec GND.
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
