Baumer LWL-SBR User manual

LWL-SBR • LWL-SHR • LWL-EHR
Lichtwellenleiter(LWL)-Sender/Empfänger mit
Outdoor-Box
Fiber-optic transmitter/receiver with outdoor box
MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1)
Montage- und Betriebsanleitung
Installation and operating instructions

4Montage / Mounting
Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise .......................................................................................................................................................... 1
2Funktionsweise ...................................................................................................................................................................... 3
3Vorbereitung ............................................................................................................................................................................ 4
3.1 Lieferumfang ............................................................................................................................................................... 4
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............................................................. 5
4Montage ....................................................................................................................................................................................... 6
4.1 Schritt 1 ......................................................................................................................................................................... 6
4.2 Schritt 2 ......................................................................................................................................................................... 6
4.3 Schritt 3 ......................................................................................................................................................................... 7
4.4 Schritt 4 ......................................................................................................................................................................... 7
4.5 Schritt 5 ......................................................................................................................................................................... 8
4.6 Schritt 6 ......................................................................................................................................................................... 8
4.7 Schritt 7 ......................................................................................................................................................................... 9
4.8 Schritt 8 ......................................................................................................................................................................... 9
5Anschlussschema ..............................................................................................................................................................10
6Abmessungen und elektrischer Anschluss .....................................................................................................11
6.1 LWL-Sender eingebaut in Outdoor-Box: LWL-SBR .............................................................................11
6.1.1 Abmessung...............................................................................................................................................................11
6.2 LWL-Sender: LWL-SHR ......................................................................................................................................12
6.2.1 Abmessung/Anschlussbelegung ................................................................................................................12
6.3 LWL-Empfänger: LWL-EHR ..............................................................................................................................12
6.3.1 Abmessung/Anschlussbelegung ................................................................................................................12
6.3.2 Beschreibung der Anschlüsse .....................................................................................................................13
6.3.2.1 Ausgänge ............................................................................................................. 13
6.3.2.2 Eingänge .............................................................................................................. 13
6.3.2.3 Einstellung des DIP-Schalters ............................................................................. 13
6.3.2.4 LED-Betriebszustände ......................................................................................... 14
6.4 Ein- und Ausgangssignale .................................................................................................................................14
6.5 LWL-Kabel ..................................................................................................................................................................15
6.6 Sensorkabel HEK 8 (Zubehör) ........................................................................................................................15
7Technische Daten ...............................................................................................................................................................16
7.1 Technische Daten - elektrisch .........................................................................................................................16
7.2 Technische Daten - mechanisch ....................................................................................................................16

Montage / Mounting 4
MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1)
Table of contents
Table of contents
1General notes .......................................................................................................................................................................... 2
2Principles of operation ..................................................................................................................................................... 3
3Preparation ............................................................................................................................................................................... 4
3.1 Scope of delivery ...................................................................................................................................................... 4
3.2 Required for mounting (not included in scope of delivery) ................................................................. 5
4Mounting ................................................................................................................................................................................... 6
4.1 Step 1 ............................................................................................................................................................................. 6
4.2 Step 2 ............................................................................................................................................................................. 6
4.3 Step 3 ............................................................................................................................................................................. 7
4.4 Step 4 ............................................................................................................................................................................. 7
4.5 Step 5 ............................................................................................................................................................................. 8
4.6 Step 6 ............................................................................................................................................................................. 8
4.7 Step 7 ............................................................................................................................................................................. 9
4.8 Step 8 ............................................................................................................................................................................. 9
5Connecting diagram ........................................................................................................................................................10
6Dimensions and electrical connection .................................................................................................................11
6.1 Fiber-optic transmitter mounted in outdoor box: LWL-SBR................................................................11
6.1.1 Dimension..................................................................................................................................................................11
6.2 Fiber-optic transmitter: LWL-SHR .................................................................................................................12
6.2.1 Dimension/connecting assignment ...........................................................................................................12
6.3 Fiber-optic receiver: LWL-EHR .......................................................................................................................12
6.3.1 Dimension/connecting assignment ...........................................................................................................12
6.3.2 Terminalsignicance ........................................................................................................................................13
6.3.2.1 Outputs ................................................................................................................. 13
6.3.2.2 Inputs .................................................................................................................... 13
6.3.2.3 Adjustment of the DIP switch .............................................................................. 13
6.3.2.4 LED operating states ........................................................................................... 14
6.4 Input and output signals ......................................................................................................................................14
6.5 Fiber optic cable ......................................................................................................................................................15
6.6 Sensor cable HEK 8 (accessory) ...................................................................................................................15
7Technical data .......................................................................................................................................................................17
7.1 Technical data - electrical ratings ..................................................................................................................17
7.2 Technical data - mechanical design .............................................................................................................17

1Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
1Allgemeine Hinweise
1Allgemeine Hinweise
1.1 LWL-Sender/Empfänger sind Präzisionsgeräte, die mit Sorgfalt nur von technisch
qualifiziertem Personal gehandhabt werden dürfen.
1.2 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.3 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.4 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.5 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 2
General notes 1
1General notes
1.1 Fiber-optic transmitter/receiver are precision devices which must be handled with care by
skilled personnel only.
1.2 EU Declaration of Conformity meeting to the European Directives.
1.3 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.4 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.

3Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
2Funktionsweise / Functional principle
2Funktionsweise
Der LWL-Sender LWL-SHR erfasst die
im angeschlossenen Drehgeber durch
die Drehbewegung erzeugten Rechteck-
signale und wandelt diese in ein Baumer
eigenes Datenformat um. Diese Informati-
onen sichert der Sender mittels CRC-
Prüfsumme gegen Bitfehler und überträgt
sie als Lichtimpulse über die Glasfaserlei-
tung an den LWL-Empfänger LWL-EHR.
Die Übertragungsstrecke kann bis zu
1500 m betragen.
Wird der LWL-Sender in der Outdoor-Box
eingesetzt, ist dieser bei einer Schutzart
von IP66/IP67 sicher vor Schmutz und
Feuchtigkeit geschützt.
Der LWL-Sender und der LWL-Empfänger
sind für eine zweikanalige, redundante
Übertragung ausgelegt.
Der Ausfall eines Kanals registriert der
LWL-Empfänger unmittelbar und erzeugt
dann die Ausgangssignale aus den Daten
des zweiten Kanals. Die Qualität und
Verfügbarkeit der Ausgangssignale am
LWL-Empfänger bleiben vom Ausfall eines
Kanals unberührt.
Der verbleibende Kanal ist weiterhin
gegen Bitfehler und den Verlust einzelner
Datenpakete gesichert.
Das Verhalten der Statussignale und
des Summen-Fehlerausgangs sowie
das Rücksetzen der Statussignale sind
konfigurierbar.
Drehgeber mit integrierter Funktionsüber-
wachung (EMS) stellen das EMS-Signal
entweder als differentielles Signal zur
Verfügung oder über den Summen-Feh-
lerausgang.
2Principles of operation
Theber-optictransmitterLWL-SHR cap-
tures square-wave signals from the
connected encoder and converts them
intoaBaumerspecicdataformat.This
data is protected by a CRC checksum
against bit errors and is transmitted
throughaber-opticcabletotheber-op-
tic receiver LWL-EHR. The transmission
distance can be up to 1500 m.
Iftheber-optictransmitterisusedwith
the outdoor box, it will be protected from
dirt and humidity at an IP rating of IP66/
IP67.
The transmitter and receiver are
designed for dual channel, redundant data
transmission.
A drop out of either channel is immedi-
ately detected by the receiver which then
generates the output signal with informa-
tion originating from the second channel.
Quality and availability of the output sig-
nals are therefore not affected by a single
channel drop out.
The remaining channel is still protected
against bit errors and loss of single data
frames.
The channel status, sum error signal
as well as the acknowledge signal
behaviorarecongurable.
Encoders with integrated function diag-
nostics (EMS) provide either a differential
or sum error output signal.

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 4
Vorbereitung / Preparation 3
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
1Outdoor-Box für LWL-Sender
2Abdeckung
3Schraube für Abdeckung M6x25 mm
4Normschiene nach EN 50022
5Kabelverschraubung M20x1,5 mm
für Sensorkabel ø5...13 mm
6Kabelverschraubung M16x1,5 mm
für Stromanschlusskabel ø5...9 mm
7Kabelverschraubung M32x1,5 mm
für LWL-Kabel ø7...10,5 mm
7a
Unterteil
7b
Dichtungseinsatz
7c
Überwurfmutter
8Gegenmutter M32x1,5 mm
9LWL-Sender: LWL-SHR zur Montage auf
Normschiene nach EN 50022
10 Schraubklemmenanschluss LWL-SHR,
siehe Abschnitt 6.2.
11 LWL-Empfänger: LWL-EHR zur Montage auf
Normschiene nach EN 50022
12 Schraubklemmenanschluss LWL-EHR,
siehe Abschnitt 6.3.
13 ST-Stecker
14 Schutzkappe
1Outdoorboxforber-optictransmitter
2Cover
3Screw for cover M6x25 mm
4Standard rail according to EN 50022
5Cable gland M20x1.5 mm
for Sensor cable ø5...13 mm
6Cable gland M16x1.5 mm
for power supply cable ø5...9 mm
7Cable gland M32x1.5 mm
forber-opticcableø7...10.5mm
7a
Base of cable gland
7b
Sealing insert
7c
Cap nut
8Counter nut M32x1.5 mm
9Fiber-optic transmitter: LWL-SHR for standard
rail mounting according to EN 50022
10 Screw terminal connector LWL-SHR,
see section 6.2.
11 Fiber-optic receiver: LWL-EHR for standard
rail mounting according to EN 50022
12 Screw terminal connector LWL-EHR,
see section 6.3.
13 ST connector
14 Protecting cap
1
7a
8
7b
7
7c
5
6
2 3
4
10
12
9
11
14
13
14
13

5Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
3Vorbereitung / Preparation
15 LWL-Kabel Glasfaser Multimode
2x 62,5/125µm mit ST-Stecker
16 Anschlusskabel für +UB und 0 V
17 HEK 8 Sensorkabel, als Zubehör erhältlich,
siehe Abschnitt 6.6.
15 Fiber optic cable multimode 62.5/125 µm with
ST connector
16 Connecting cable for +UB and 0 V
17 HEK 8 sensor cable, available as accessory,
siehe Abschnitt 6.6.
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
16
17
15

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 6

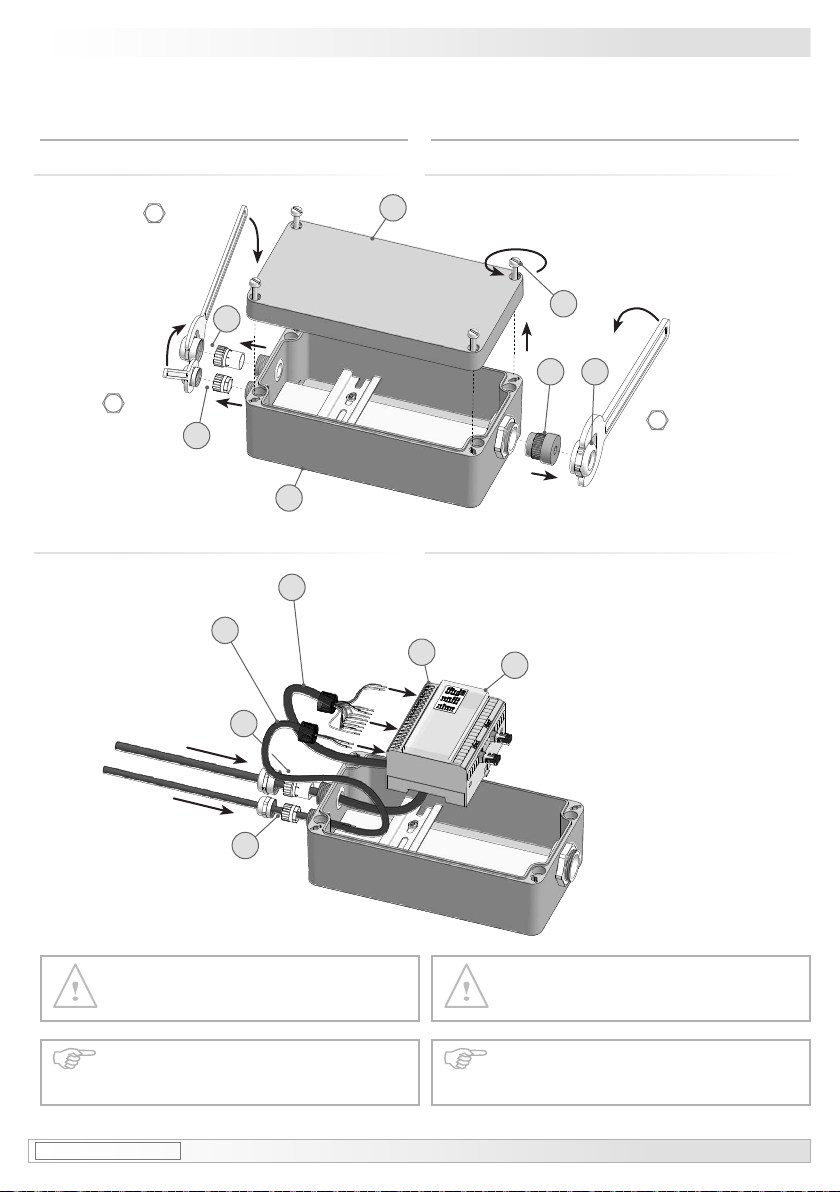

Montage / Mounting 4
4Montage
4.1 Schritt 1
4.2 Schritt 2
4Mounting
4.1 Step 1
4.2 Step 2
2
1
3
*
*
*
7c7b
**
30 mm
5
6
*
*
22 mm
17 mm
16
17
*
*
* Siehe Seite 4 oder 5
See page 4 or 5
5
6
*
*
Stromanschluss
Power supply
ø5...9 mm
HTL/TTL
Anschluss vom Drehgeber
Connection from the encoder
ø9...13 mm
Anschlussbelegung in Abschnitt 6.2,
Seite 11 beachten!
Note the connecting assignment in
section 6.2, page 11!
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection
class of the device the correct cable
diameter must be used.
9
10 *
*

4Montage / Mounting
7Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
4.3 Schritt 3
4.4 Schritt 4
4.3 Step 3
4.4 Step 4
LWL
Anschluss zum
LWL-Empfänger
Fiber optic
Connection to the
ber-optictransmitter
ø7...10.5 mm
*
15
13
14
*
*
2x 62.5/125 µm
2x ø2.7 mm
Schutzkappen entfernen
Remove protecting caps
* Siehe Seite 4 oder 5
See page 4 or 5
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection
class of the device the correct cable
diameter must be used.
9*
7c7b
**

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 8
Montage / Mounting 4

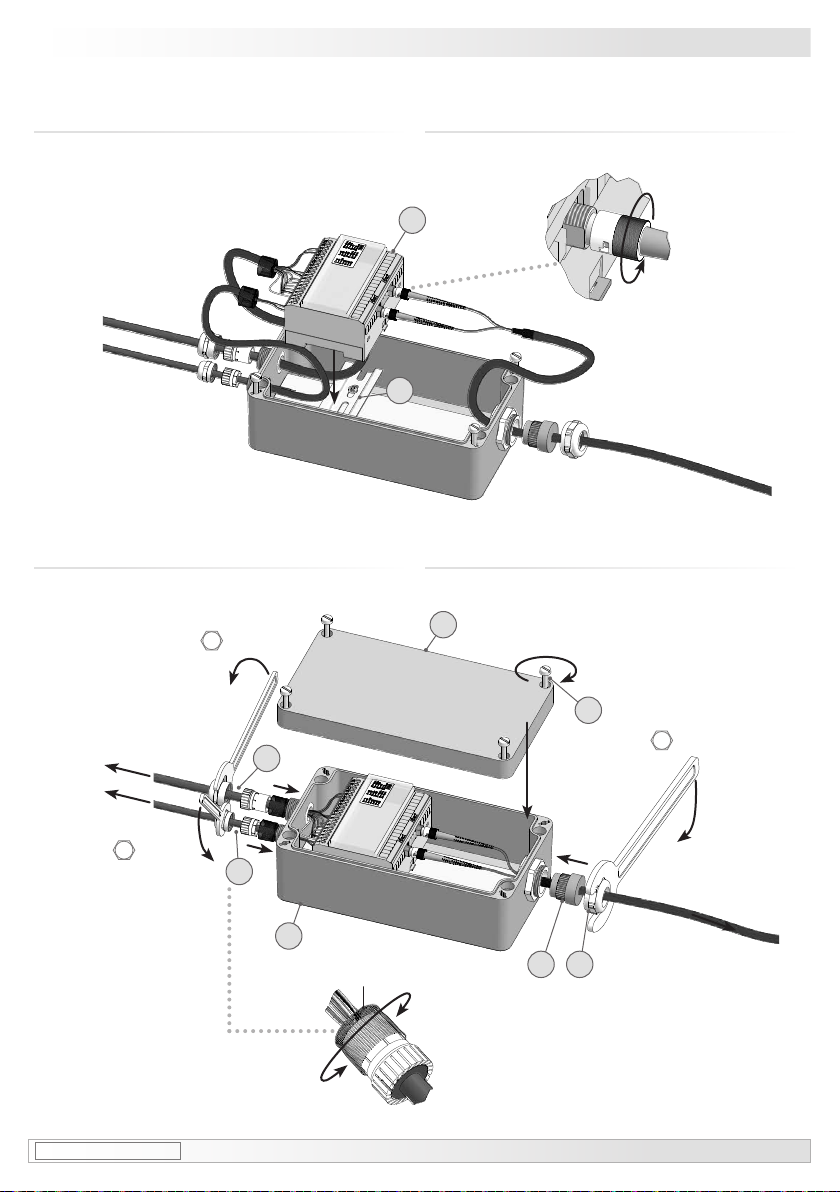

4.5 Schritt 5
4.6 Schritt 6
4.5 Step 5
4.6 Step 6
2
3
*
*
30 mm
1*
* Siehe Seite 4 oder 5
See page 4 or 5
9
4
*
*
7c7b
**
Klick
5
6
*
*
22 mm
17 mm
Kabelschirm
Cable shield

4Montage / Mounting
9Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
Schutzkappen entfernen
Remove protecting caps
Klick
11 *
13
14
*
*
≤1500 m
≤1500 m

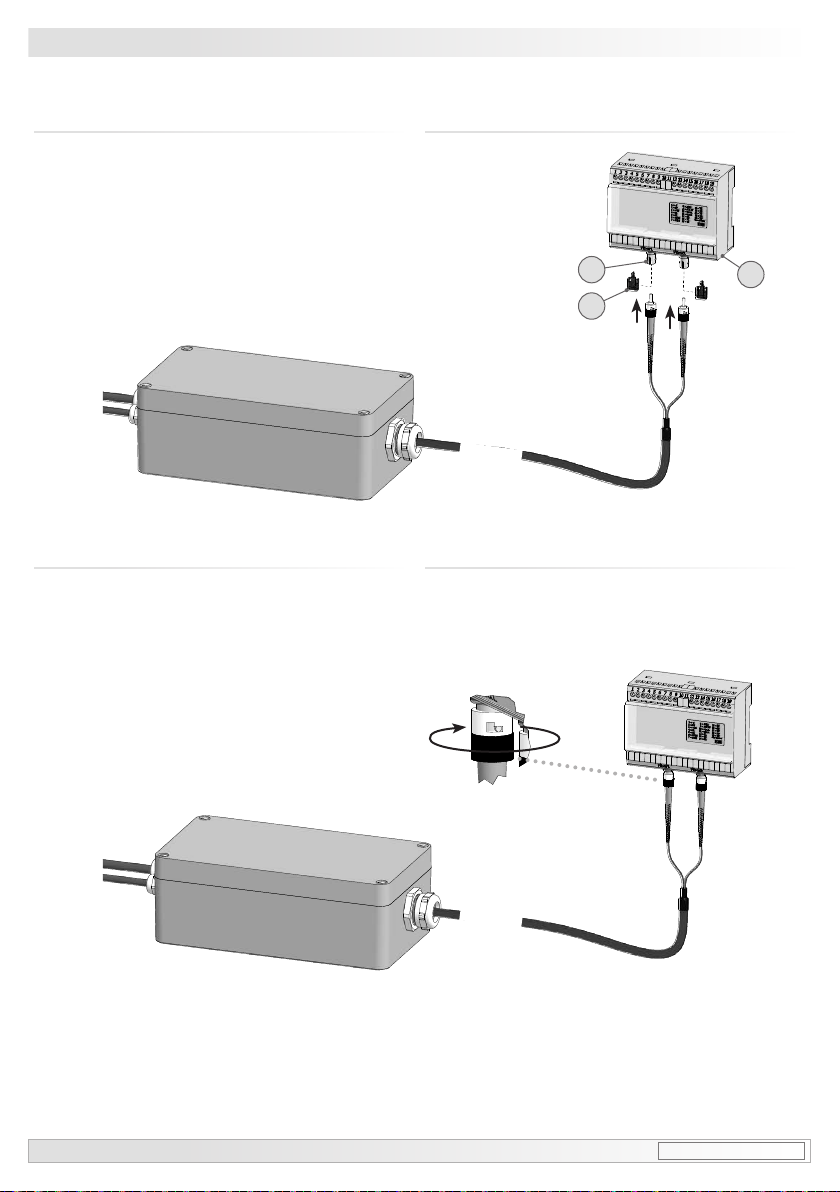

4.7 Schritt 7
4.8 Schritt 8
4.7 Step 7
4.8 Step 8
* Siehe Seite 4 oder 5
See page 4 or 5

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 10
Anschlussschema / Connecting diagram 5
5Anschlussschema 5Connecting diagram
≤1500 m
Inkrementaler Drehgeber
Incremental encoder
HTL/TTL
Anschluss zur Regelelektronik
Connection to control electronics
HTL
TTL
+UB
0 V
LWL-SHR
LWL-Sender
Fiber-optic transmitter
LWL-SBR
LWL-Sender eingebaut
in Outdoor-Box
Fiber-optic transmitter
mounted in outdoor box
LWL-EHR
LWL-Empfänger
Fiber-optic receiver
IP66/IP67

11 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
6Abmessungen und elektrischer Anschluss / Dimensions and electrical connection
6Abmessungen und elektrischer
Anschluss

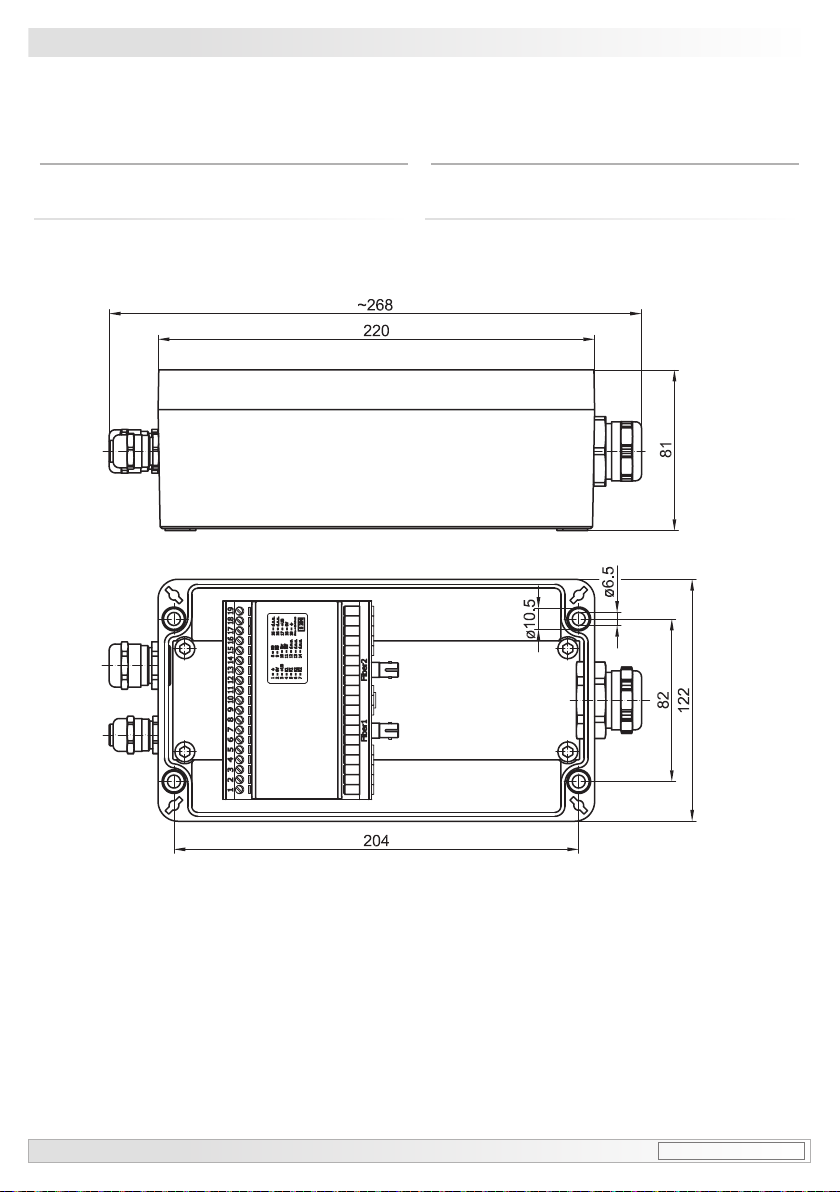

6.1 LWL-Sender eingebaut in Outdoor-
Box: LWL-SBR
6.1.1 Abmessung
6Dimensions and electrical con-
nection
6.1 Fiber-optic transmitter mounted in
outdoor box: LWL-SBR
6.1.1 Dimension

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 12
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection 6
6.2 LWL-Sender: LWL-SHR
6.2.1 Abmessung/Anschlussbelegung
6.3 LWL-Empfänger: LWL-EHR
6.3.1 Abmessung/Anschlussbelegung
6.2 Fiber-optic transmitter: LWL-SHR
6.2.1 Dimension/connecting assignment
6.3 Fiber-optic receiver: LWL-EHR
6.3.1 Dimension/connecting assignment
Klemme
Terminal
Belegung
Assignment
1Schirm/Shield
2 0V*
3+UB
4 K1 (A+)
5K1 (A-)
6 K2 (B+)
7K2 (B-)
8K0 (R+)
9K0 (R-)
10 Err (Err+)
11 Err (Err-)
12 Nicht benutzen/Do not use
13 Nicht benutzen/Do not use
14 Nicht benutzen/Do not use
15 Nicht benutzen/Do not use
16 Nicht benutzen/Do not use
17 +UB
18 0V
19 Schirm/Shield
Klemme
Terminal
Belegung
Assignment
1Schirm/Shield
2 0V*
3+UB
4S1
5S2
6SSum
7Ack1
8Ack2
9 Ack 0V
10 ---
11 ---
12 K1 (A+)
13 K1 (A-)
14 K2 (B+)
15 K2 (B-)
16 K0 (R+)
17 K0 (R-)
18 Err (Err+)
19 Err (Err-)
Tiefe/Depth = 53
Tiefe/Depth = 53
*Masseanschluss (für die Signale)
Ground (for the signals)
*Masseanschluss (für die Signale)
Ground (for the signals)

13 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
6Abmessungen und elektrischer Anschluss / Dimensions and electrical connection
6.3.2 Beschreibung der Anschlüsse
6.3.2.1 Ausgänge
K1 (A+), K1 (A-), K2 (B+), K2 (B-),
K0 (R+ ), K0 (R-)
Übertragene Inkrementalsignale des
angeschlossenen Drehgebers, HTL oder
TTL.
Err+, Err-
Fehlerausgang wenn vorhanden, sonst
ohne Funktion.
Status 1 (S1), Status 2 (S2)
„LOW“ bei Übertragungsfehler oder Unter-
brechung der Übertragungsstrecke, Pegel
identisch der Inkrementalsignalpegel.
SSum
Summenfehler, Verhalten einstellbar,
siehe Abschnitt 6.3.2.3.
6.3.2.2 Eingänge
LWL 1, LWL 2
Signale des angeschlossenen Drehge-
bers über LWL-Kabel Glasfaser multimo-
de
Ack1
Fehlerquittierungs-Eingang für Status S1,
Fehlerquittierung bei Pegel >2V
Ack2
Fehlerquittierungs-Eingang für Status S2,
Fehlerquittierung bei Pegel >2V
6.3.2.3 Einstellung des DIP-Schalters
SW1 off
Ausfall eines Kanals löst Summenfehler
aus
SW1 on
Ausfall beider Kanäle löst Summenfehler
aus
6.3.2 Terminal signicance
6.3.2.1 Outputs
K1 (A+), K1 (A-), K2 (B+), K2 (B-),
K0 (R+ ), K0 (R-)
Transferred incremental signals of the
connected encoder HTL or TTL.
Err+, Err-
Error output if present, otherwise without
function.
Status 1 (S1), status 2 (S2)
„LOW“ if there is a transmission error or
an interruption of the transmission path,
level equal to the incremental signal level.
SSum
Sum error, characteristics adjustable, see
section 6.3.2.3.
6.3.2.2 Inputs
LWL 1, LWL 2
Signalsoftheconnectedencoderviaber
optic multimode cable
Ack1
ErrorconrmationinputforstatusS1,er-
rorconrmationatlevelof>2V
Ack2
ErrorconrmationinputforstatusS2,er-
rorconrmationatlevelof>2V
6.3.2.3 Adjustment of the DIP switch
SW1 off
Failure of one channel activates the sum
error
SW1 on
Failure of both channels activate the sum
error

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 14
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection 6
SW2 off
Summenfehler SSum „LOW“ bei Übertra-
gungsfehler
SW2 on
Summenfehler SSum „LOW“ bei Übertra-
gungs- und EMS-Fehler
SW3 off
Keine Fehlerquittierung nötig. Automa-
tische Fehlerrücksetzung (S1, S2, SSum,
Fehler-LED) nach 3 Sekunden
SW3 on
Fehlerquittierung über Ack1 oder Ack2
nötig
SW4
Ohne Funktion
6.3.2.4 LED-Betriebszustände
Power-LED „grün“
Versorgungsspannung angeschlossen
Überlast-LED „rot“
Überlastung oder Kurzschluss der Inkre-
mental-/Fehlersignale am Ausgang
Status-LED je Kanal „grün“
Kein Übertragungsfehler vorhanden
Fehler-LED je Kanal „rot“
Übertragungsfehler oder Unterbrechung
der Übertragungsstrecke
Link-LED je Kanal „grün“
LWL-Verbindung vorhanden
6.4 Ein- und Ausgangssignale
SW2 off
Sum error SSum „LOW“ at transmission
error
SW2 on
Sum error SSum „LOW“ at transmission
and EMS error
SW3 off
Errorconrmationisnotrequired.Auto-
matic error reset (S1, S2, SSum, error
LED) after 3 seconds
SW3 on
ErrorconrmationviaAck1orAck2
required
SW4
Without function
6.3.2.4 LED operating states
Power LED „green“
Power supply connected
Overload LED „red“
Overload or short circuit of the output
incremental or error signals
Status LED per channel „green“
No transmission error present
Error LED per channel „red“
Transmission error or break of the trans-
mission line
Link LED per channel „green“
Fiber optic connection is present
6.4 Input and output signals
K1 (A+)
K1 (A-)
K2 (B+)
K2 (B-)
K0 (R+) Nullimpuls/Zero pulse
K0 (R-) Nullimpuls inv./Zero pulse inv.
90°

15 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
Aderendhülsen benutzen.
Use core-end ferrules.
Rot/Red = +UB
Weiß/White = K1 (A+)
Braun/Brown = K1 (A-)
Grün/Green = K2 (B+)
Grau/Grey = K0 (R+)
Rosa/Pink = K0 (R-)
Gelb/ Yellow = K2 (B-)
Kabelschirm
Cable shield
Blau/Blue = 0V 1)
Schwarz/Black = Err (Err-) 2)
Violett/Violet = Err 0V 2)
1) Masseanschluss (für die Signale)
1) Ground (for the signals)
2) Nur bei angeschlossenem Baumer Drehgeber mit EMS-Ausgang
2) Only for connected Baumer encoder with EMS output
6Abmessungen und elektrischer Anschluss / Dimensions and electrical connection

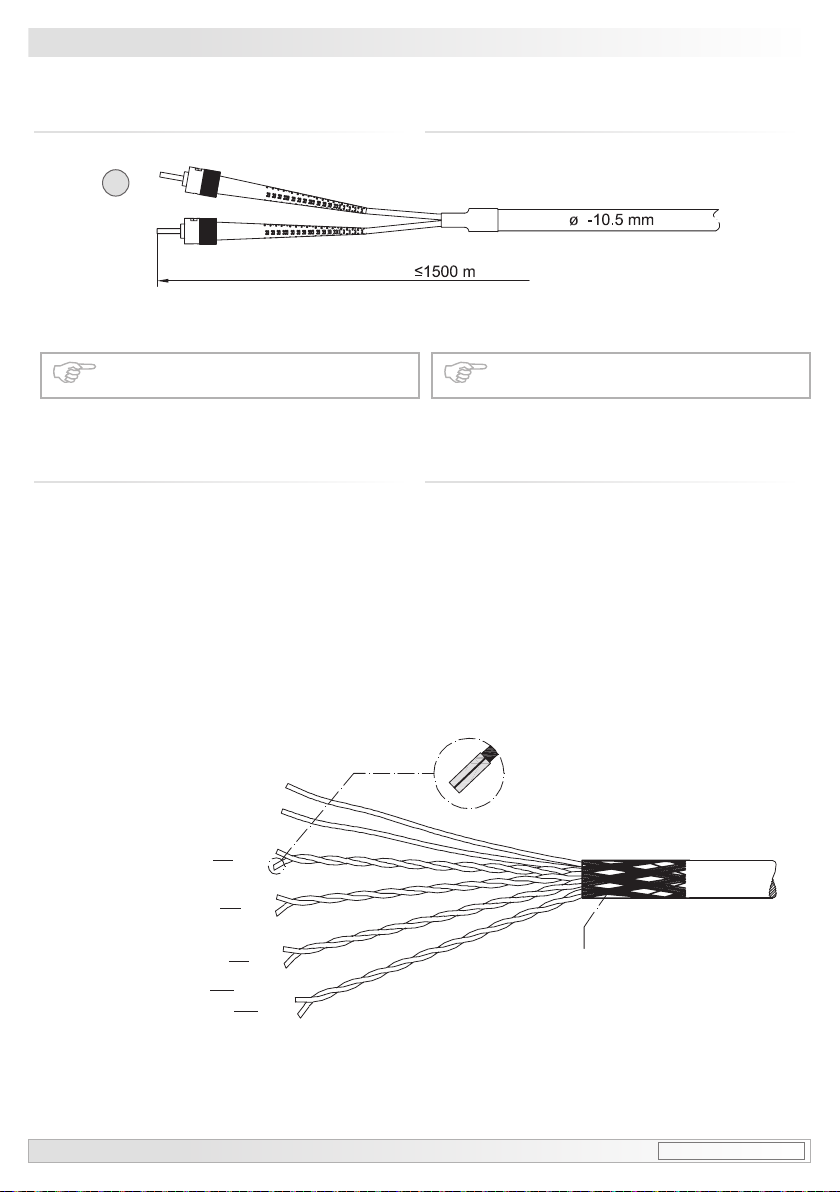

6.6 Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Motorkabeln
verlegt werden.
Kabelabschluss:
HTL: 1 ... 3 kΩ
TTL: 120 Ω
6.6 Sensor cable HEK 8 (accessory)
Baumer Hübner sensor cable HEK 8 is
recommended. As a substitute a shielded
twisted pair cable should be used.
Continuous wiring without any splices or
couplings should be used. Separate signal
cables from power cables.
Cable terminating resistance:
HTL:1...3kΩ
TTL:120Ω
7
15 *
*Siehe Seite 5
See page 5
2x 62.5/125 μm
Die Differenz der beiden LWL-Kabel-
längen darf nicht größer als 50 m sein.
The difference between both ber
optic lengths must be less than 50 m.
6.5 LWL-Kabel 6.5 Fiber optic cable

MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) 16
Technische Daten 7
7Technische Daten
7.1 Technische Daten - elektrisch
LWL-Sender: LWL-SHR
• Betriebsspannung: 9...30 VDC
• Betriebsstrom: ≤300 mA
• Startzeit: <500 ms
• Eingänge: HTL, TTL
• Eingangssignale: K1, K1, K2, K2, K0, K0, Err, Err
• Wellenlänge: ~820 nm
• Übertragungslänge: ≤1500 m
• Ausgänge: Fiber1, Fiber2
LWL-Empfänger: LWL-EHR
• Betriebsspannung: 9...30 VDC
• Betriebsstrom: ≤300 mA
• Startzeit: <500 ms
• Eingänge: 2x LWL, 2x Fehlerquittierung (Ack)
• Eingangssignale: Fiber1, Fiber2, Ack1, Ack2
• Eingangspegel: Ack >2,5 V
• Wellenlänge: ~820 nm
• Übertragungslänge: ≤1500 m
• Ausgänge: HTL (power linedriver); TTL (RS422)
• Ausgangssignale: K1, K1, K2, K2, K0, K0, Err, Err
Status S1, Status S2, Summenstatus (SSum)
• Ausgangsfrequenz: ≤300 kHz (HTL); ≤1 MHz (TTL)
• Ausgangspegel: HTL: LOW: ≤0,2 UB; HIGH: ≥0,8 UB
TTL: LOW: ≤0,7 V; HIGH: ≥3 V
• Statusausgang: S1, S2 (konfigurierbar)
• LED-Betriebszustände: 1x Power-LED (grün)
1x Überlast-LED (rot)
1x Status-LED (grün) je Kanal
1x Fehler-LED (rot) je Kanal
1x Link-LED (grün) je Kanal
7.2 Technische Daten - mechanisch
LWL-Sender: LWL-SHR, LWL-Empfänger: LWL-EHR
• Abmessungen B x H x L: 100 x 75 x 53 mm
• Schutzart DIN EN 60529: IP20
• Betriebstemperatur: -20...+70 °C (ohne Betauung)
• Anschluss: Schraubklemmenanschluss, 2x ST-Stecker
• Gehäuseart: Montage auf Normschienen nach EN 50022
LWL-Sender in Outdoor-Box: LWL-SBR
• Abmessungen B x H x L: 122 x 81 x 220 mm
• Schutzart DIN EN 60529: IP66/IP67
• Umgebungstemperatur: -40...+85 °C
• Masse ca.: 300 g
• Anschluss: Je 1x Kabelverschraubung M16x1,5/M20x1,5/M32x1,5
• Werkstoff: Gehäuse: Aluminium-Druckguss

4Montage / Mounting
17 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) MB199 - 11136561
7Technical data
7Technical data
7.1 Technical data - electrical ratings
Fiber-optic transmitter: LWL-SHR
• Voltage supply: 9...30 VDC
• Consumption: ≤300mA
• Start time: <500 ms
• Inputs: HTL, TTL
• Input signals: K1, K1, K2, K2, K0, K0, Err, Err
• Wave length: ~820 nm
• Transmissionlength. ≤1500m
• Outputs: Fiber1, Fiber2
Fiber-optic receiver: LWL-EHR
• Voltage supply: 9...30 VDC
• Consumption: ≤300mA
• Start time: <500 ms
• Inputs: 2xber-optic,2xerror,acknowledgement(Ack)
• Input signals: Fiber1, Fiber2, Ack1, Ack2
• Inputlevel: Ack>2.5V
• Wave length: ~820 nm
• Transmissionlength: ≤1500m
• Outputs: HTL (power linedriver); TTL (RS422)
• Output signals: K1, K1, K2, K2, K0, K0, Err, Err
Status S1, status S2, sum, status (SSum)
• Outputfrequency: ≤300kHz(HTL);≤1MHz(TTL)
• Outputlevel: HTL:LOW:≤0,2UB;HIGH:≥0,8UB
 TTL:LOW:≤0,7V;HIGH:≥3V
• Statusoutput: S1,S2(congurable)
• LED operating status: 1x power LED (green)
1x overload LED (red)
1x status LED (green) each channel
1x error LED (red) each channel
1x link LED (green) each channel
7.2 Technical data - mechanical design
Fiber-optic transmitter: LWL-SHR, Fiber-optic receiver: LWL-EHR
• Dimensions W x H x L: 100 x 75 x 53 mm
• Protection DIN EN 60529: IP20
• Operating temperature: -20...+70 °C (without dew)
• Connection: Screw terminal connector, 2x ST connector
• Housing type: Mounting on standard rails acc. to EN 50022
Fiber-optic transmitter in outdoor box: LWL-SBR
• Dimensions W x H x L: 122 x 81 x 220 mm
• Protection DIN EN 60529: IP66/IP67
• Ambient temperature: -40...+85 °C
• Weight approx.: 300 g
• Connection: 1x cable gland M16x1.5/M20x1.5/M32x1.5 each
• Material: Housing: aluminium die-cast
