BEA 72/14-452A User manual

BeA GmbH, Bogenstr. 43-45, 22926 Ahrensburg, Germany
Tel.: [phone] Fax.: [phone]
[email protected] www.bea-group.com
21.07.2021
72/14-452A
DE Warnung: Bitte vor Benutzung die Anleitungen und Warnungen für dieses Gerät gründlich
lesen. Nichtbeachtung könnte zu schweren Verletzungen führen.
EN Warning: Please read the instructions and warnings for this tool carefully before
use. Failure to do so could lead to serious injury.
FR Avertissement: Veuillez lire attentivement les instructions et avertissements pour cet appareil.
Le non-respect peut entraîner de graves blessures.
ES Peligro: Rogamos lean las instrucciones y alertas detenidamente antes de el uso de la
máquina. No hacerlo podría ocasionar graves daños.
NL Waarschuwing: Leest u alstublieft zorgvuldig de instructies en waarschuwingen voor dit
apparaat voor gebruik. Het niet-lezen kan leiden tot serieuze verwondingen.
IT Attenzione: Leggere attentamente le istruzioni e le avvertenze prima dell’uso. La mancata
osservanza può causare lesioni gravi.
FI Varoitus: Lue ennen käyttöä tätä laitetta koskevat ohjeet ja varoitukset perusteellisesti.
Noudattamatta jättäminen saattaa johtaa vakaviin vammoihin.
DK Advarsel: Læs venligst instruktionerne og advarslerne for dette værktøj omhyggeligt, før
brug. Hvis dette ikke sker, kan det medføre alvorlig skade.
SV Varning: Vänligen läs instruktionsboken samt ta del av varningar gällande detta verktyg före
användning. Att inte göra detta kan leda till allvarlig skada.
PL Uwaga: Przed użyciem proszę przeczytać uważnie instrukcje i ostrzeżenia dla tego narzędzia.
Zaniechanie przeczytania może prowadzić do poważnych obrażeń.
HU Figyelem: Kérjük, hogy használat előtt alaposan olvassa el a készülék útmutatóját és a
figyelmeztetéseket. Ezek figyelmen kívül hagyása súlyos sérülésekhez vezethet.
CZ Upozornění: Před použitím si prosím pečlivě přečtěte návod a upozornění k tomuto nářadí.
Pokud tak neučiníte, mohlo by to vést k vážnému úrazu.
GR Προσοχή: Παρακαλώ διαβάστε προσεκτικά τις οδηγείες και τις προειδοποιήσεις γι αυτό το
εργαλείο, πριν τη χρήση. Τα λάθη µπορούν να οδηγήσουν σε σοβαρό τραυµατισµό.
SK Upozornenie: Pred použitím náradia si pozorne prečítajte nasledujúce pokyny a varovania. Ak
tak neurobíte, hrozí nebezpečenstvo vážnych zranení.
RO Avertisment: Înainte de folosire citiţi cu atenţie instrucţiunile de folosire şi avertizările specifice
aparatului. Nererespecatrea acestei avertizări poate duce la vătămări grave.
RU Предупреждение: Перед использованием тщательно прочитать инструкции и
предупреждения для этого устройства. Несоблюдение может привести к тяжелым
травмам.
TR Uyarı: Lütfen kullanmadan önce bu cihazın talimatlarını ve uyarılarını iyice okuyun. Bunu
yapmamak, ciddi yaralanmalara neden olabilir.
PT Atenção: Por favor leia cuidadosamente as instruções e os avisos para esta ferramenta antes
do uso. A falta de conhecimento pode levar a sérios acidentes.
BG ВНИМАНИЕ: Моля преди употреба прочетете внимателно упътването на този уред.
Неспазването на предписанията може да доведе до тежки наранявания.
RS Upozorenje: Pročitati uputstvo i upozorenja za ovaj alat pre upotrebe. Ako se to ne učini, može
doći do ozbiljnih povreda.
NO Advarsel: Vennligst les bruksannvisningen og sikkerhetsbrosjyren for dette verktøyet før det
benyttes. Fravikes dette kan det lede til alvorlige skader.

2
DE Geräte-spezifische Zusatz-Betriebsanleitung für Nagler Seite
4
EN Device-specific additional instructions for nailer Page
6
FR Notices d'emploi complémentaires propres au cloueur Page
8
ES Instrucciones adicionales de uso específicas del modelo de clavadora
Página 10
NL Apparaatspecifieke extra gebruikshandleiding voor nageltackers Pagina
12
IT Istruzioni specifiche supplementari per l'uso delle chiodatrici Pagina
14
FI Laitekohtainen lisäkäyttöohje naulaimille Sivu
16
DK Apparatspecifik ekstra-brugsanvisning for sømpistoler Side
18
SV Kompletterande maskinspecifik bruksanvisning för spikpistol Sidan
20
PL Uzupełniająca instrukcja obsługi specyficzna dla danego urządzenia,
odnosząca się do gwoździarki Strona
22
HU A készülékre egyedileg jellemző kiegészítő üzemeltetési útmutató a
szögbelövőhöz Oldal
24
CZ Dodatek Všeobecného návodu k obsluze, informace specifické pro
přístroj Strana
26
GR Πρόσθετες οδηγίες χρήσης ειδικά για το συγκεκριµένο καρφωτικό Σελίδα
28
SK Doplňujúce informácie špecifické pre prístroj Strana
30
RO Manual de exploatare specific aparatului pentru maşina de bătut cuie Pagina
32
RU Дополнительное руководство по эксплуатации гвоздезабивного
пистолета для определенного устройства Страница
34
TR Çivi tabancaları için cihaza özgü ilave kullanım kılavuzu Sayfa
36
PT Instruções adicionais específicas para o modelo da ferramenta Página
38
BG Специфично за уреда допълнително ръководство за
експлоатация на пистолета за пирони Страница
40
RS Tipski specifično dodatno uputstvo za upotrebu pištolja za eksere Strana
42
NO Modellpesifikk tilleggsbruksanvisning for spikerpistol Side
44
72/14 - 452A

3

DE - 4
Geräte-spezifische Zusatz-Betriebsanleitung für Nagler 72/14 - 452A
1 Technische Daten
72/14-452A
Auslösearten: Automatik Tiefeneinstellung: Nein
Höhe/ Länge mm): 149 / 221 Gewicht ohne
Befestigungsmittel) kg): 1,16
Min/Max Betriebsdruck bar): 5 - 6 Druckluftverbrauch je Eintreibvorgang: 0,3 l bei 6 bar
Geräuschkennwerte nach EN12549:1999): L
pA, 1s
L
WA, 1s
K pA und K WA
73 dB A) 81 dB A) 2,5 dB A)
Vibrationskennwerte nach ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Zulässige Befestigungsmittel Klammer 72
Länge mm): 6 - 14
Drahtstärke mm): 0,55 x 0,75
Rückenbreite /
Kopfdurchmesser mm): 12,5
Lieferumfang Druckluft-Nagler, Allgemeine Betriebsanleitung, geräte-spezifische Informationen
2 Sicherheitshinweise
Gefahr schwerster erletzungen durch Nagler!
Jede Person, die einen Druckluft-Nagler bedient, muss neben folgenden geräte-spezifischen Informationen auch
die Allgemeine Betriebsanleitung für Druckluft-Nagler gelesen und verstanden haben und befolgen!
Halten Sie stets beide Dokumente gemeinsam griffbereit.
Eine Bedienung des Geräts ohne Kenntnis der Allgemeinen Betriebsanleitung ist verboten!
Bei resultierenden Problemen erlöschen sämtliche eventuellen Ansprüche gegenüber dem Hersteller.

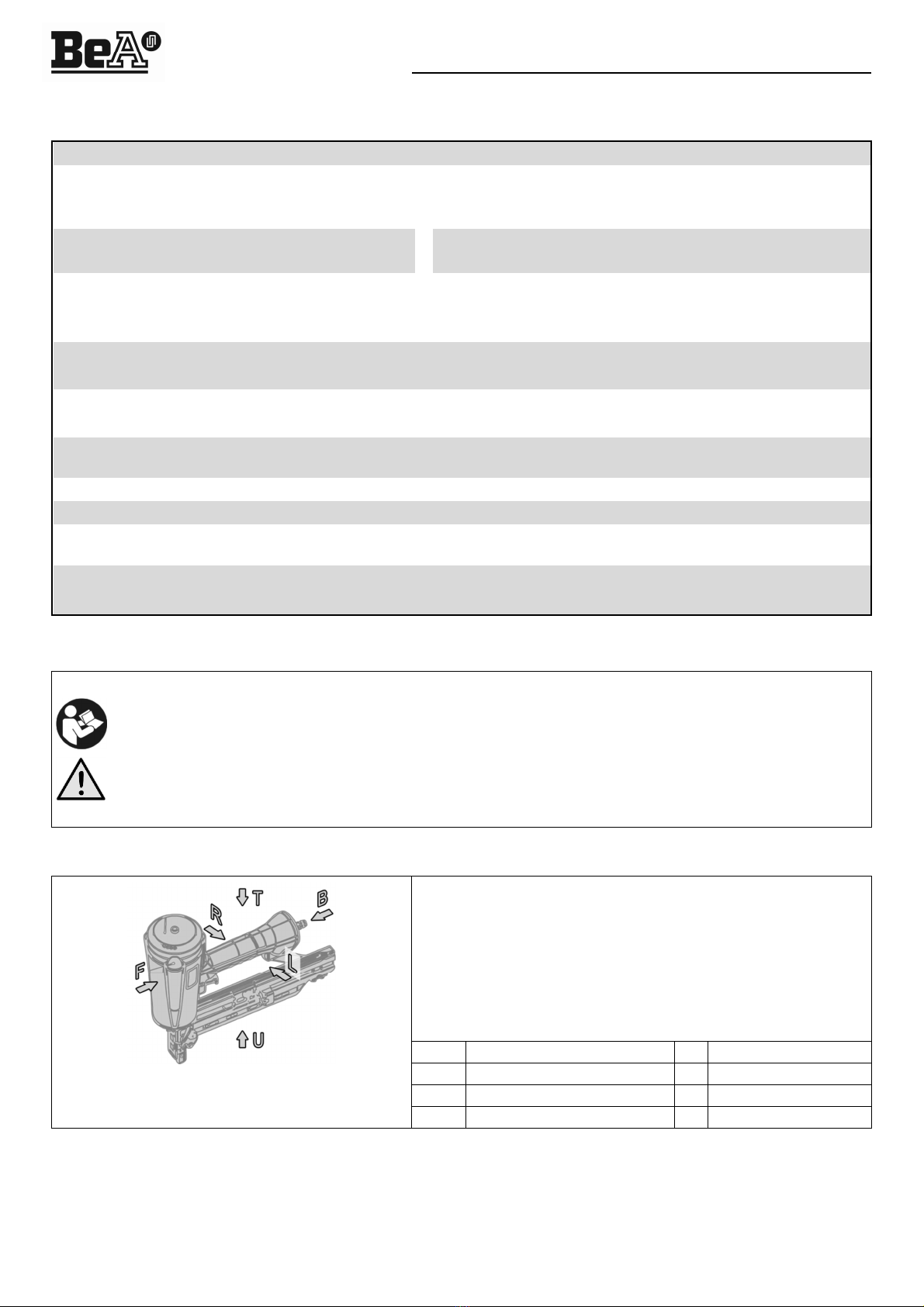

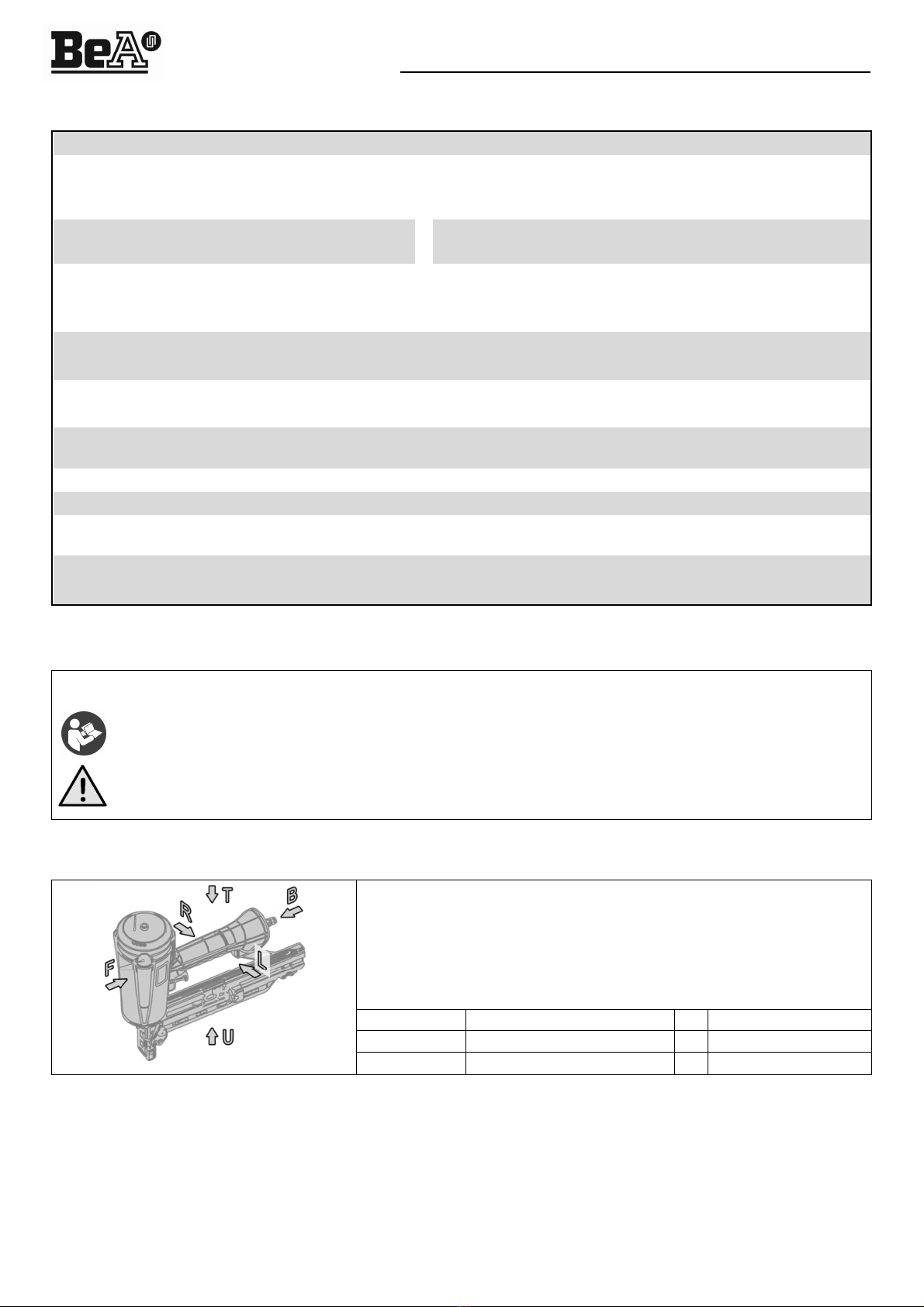

3 Sichere Ablageposition
•
Legen Sie das Gerät bei Nichtbenutzung auf der linken oder
rechten Seite gemäß nebenstehendem Symbolbild ab s. Kap. 1.3
der allgemeinen Betriebsanleitung).
• Legen Sie das Gerät nicht auf einer der anderen Seiten ab.
• Richten Sie den Eintreiber auch beim Ablegen und Aufnehmen
niemals auf Personen oder Tiere.
F vorne B hinten
L links R rechts
T oben U unten

DE - 5
Geräte-spezifische Zusatz-Betriebsanleitung für Nagler 72/14 - 452A

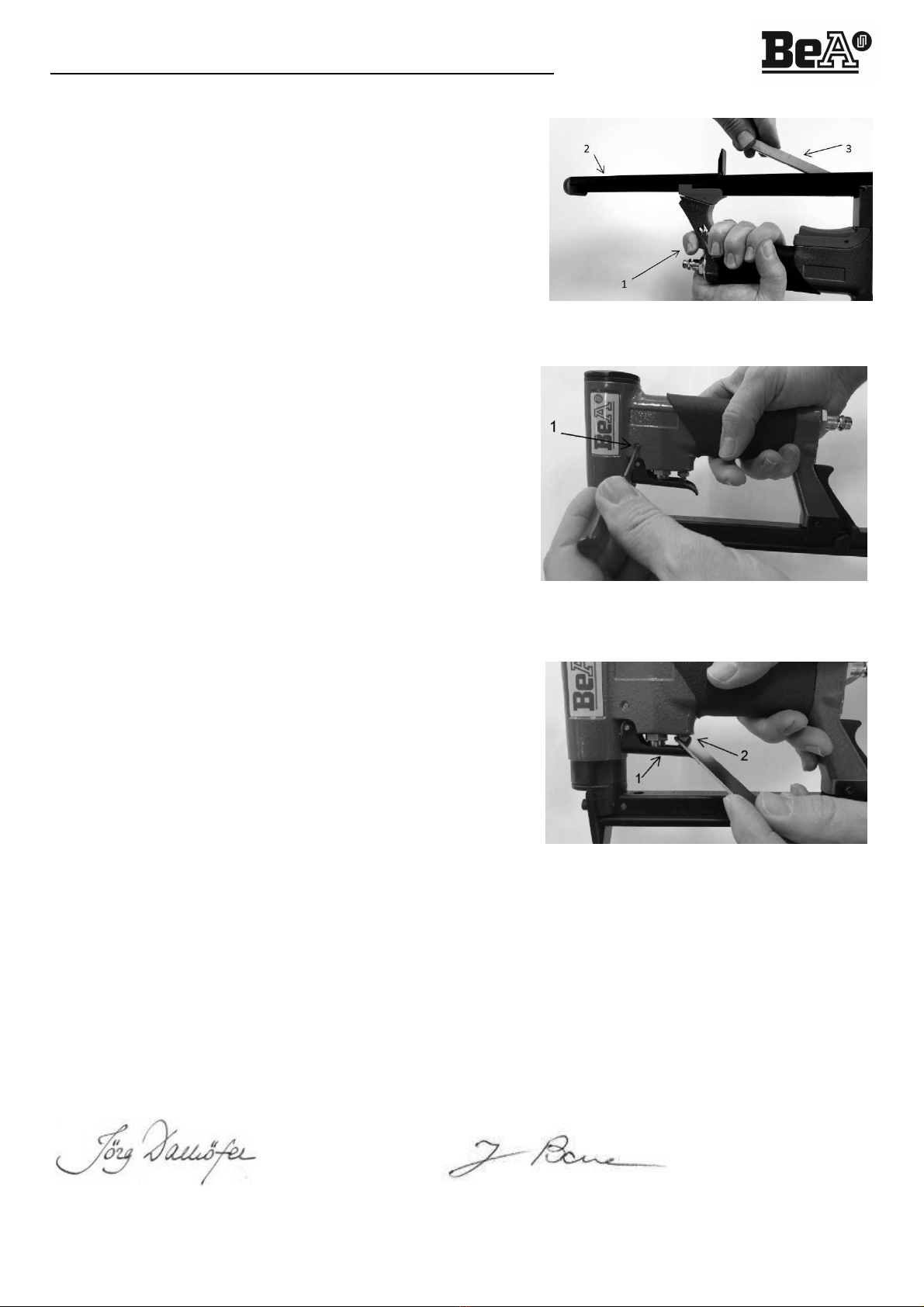

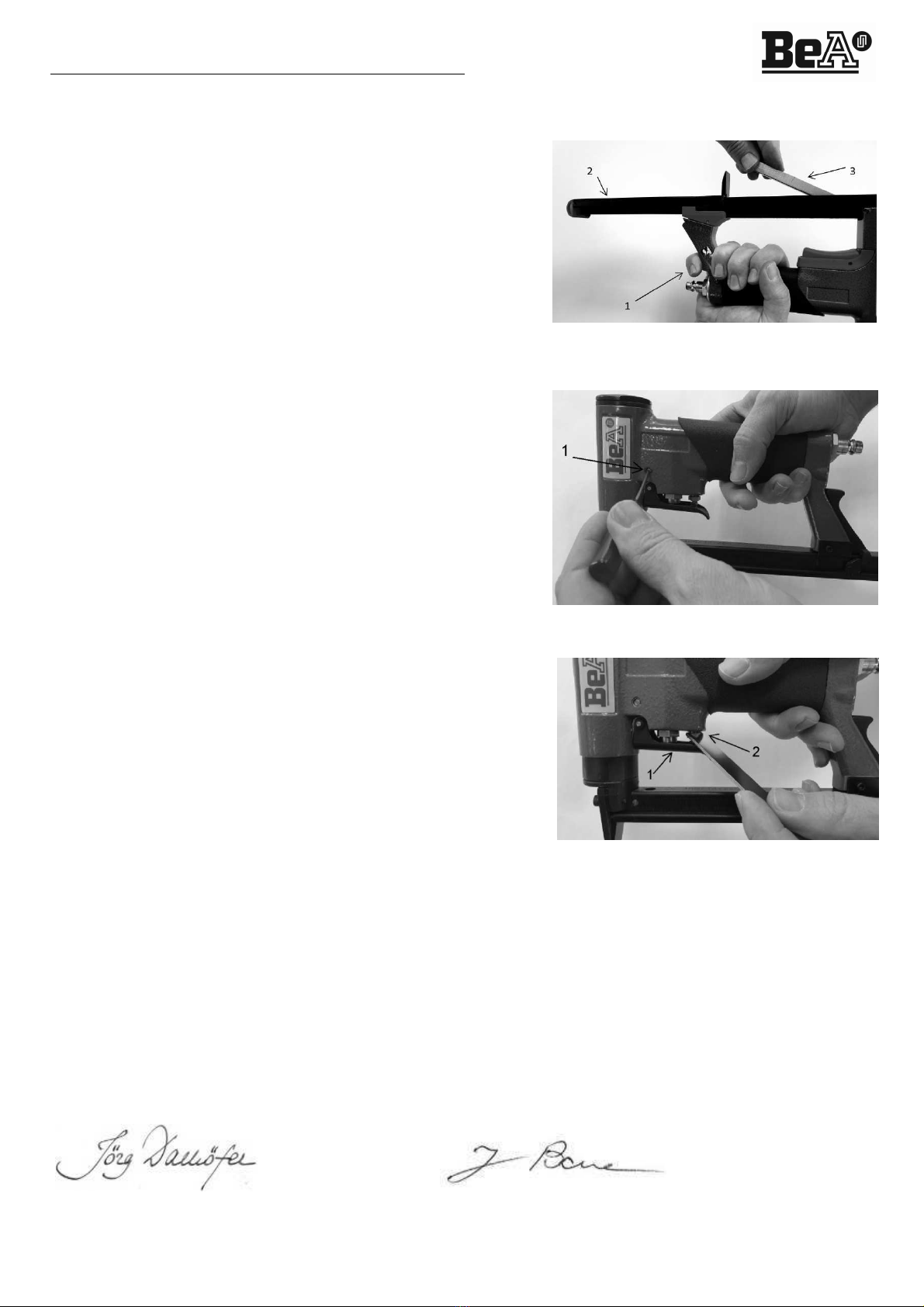

4 Füllen des Magazins
• Prüfen, dass Verbindungsmittel und Nagler zueinander
passen Kap. 1).
• Verbindungsmittel auf einwandfreien Zustand prüfen.
• Gerät auf den Kopf drehen, Verriegelung 1 drücken und
Unterschieber 2 nach hinten ziehen. Verriegelungsknopf 1
loslassen, Klammern 3 ins Magazin einlegen. Anschließend
Unterschieber wieder nach vorn schieben .
5 Einstellen der Automatikfrequenz
• Die Frequenz der Automatikfunktion lässt sich mit einem
Schlitzschraubenzieher an der Einstellschraube 1 regulieren.
Drehen gegen den Uhrzeigersinn erhöht die Frequenz.
Drehen im Uhrzeigersinn verringert die Frequenz.
6 Einstellen des Überganges zwischen Einzelauslösung und
Automatikfunktion
• Prüfen, dass Verbindungsmittel und Nagler zueinander passen
Kap. 1).
• Verbindungsmittel auf einwandfreien Zustand prüfen.
• Gerät auf den Kopf drehen, Verriegelung 1 drücken und
Unterschieber 2 nach hinten ziehen. Verriegelungsknopf 1
loslassen, Klammern 3 ins Magazin einlegen. Anschließend
Unterschieber wieder nach vorn schieben .
7 erklemmte erbindungsmittel aus Eintreibkanal entfernen
• Gerät von der Druckluftversorgung trennen. Magazin gemäß Kapitel 4 öffnen und Klammern entfernen..
Anschließend das Gerät wieder an die Druckluftversorgung anschließen und neu mit Klammern befüllen .
8 EU-Konformitätserklärung
Der Hersteller bzw. Importeur, die BeA GmbH, Adresse s. Titelblatt, erklärt in alleiniger Verantwortung, dass das
vorliegenden Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte
Normen sind: EN ISO 12100:2010 Sicherheit v. Maschinen); ISO 11148-13:2017-11 Handgehaltene nicht-el. Maschinen -
Eintreibgeräte); EN 12549:1999+A1:2008 Geräuschmessverfahren Eintreibgeräte); ISO 8662 Schwingungen an
Eintreibgeräten).
----------------------------------------------- ------------------------------------------------------------------
Dr. Jörg Dalhöfer, Geschäftsführer Joachim Bauer, Dokumentationsverantwortlicher

EN - 6
Device-specific additional instructions for nailer 72/14 - 452A
1 Technical data
72/14-452A
Actuation modes: Automatic Depth adjustment: No
Height/ length mm): 149 / 221 Weight without fasteners) kg): 1,16
Min/max operating pressure
bar): 5 - 6 Air consumption per driving operation: 0,3 l at 6 bar
Noise characteristics according to EN12549:1999): L
pA, 1s
L
WA, 1s
K pA and K WA
73 dB A) 81 dB A) 2,5 dB A)
Vibration value according to ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Fasteners Staple 72
Length mm): 6 - 14
Wire diameter mm): 0,55 x 0,75
Crown width mm): 12,5
Scope of delivery Pneumatic nailer, General operating instructions, device-specific information
2 Safety advices
Risk of most severe injuries from nailers!
Any person operating the nailer must have read and understood both the following device-specific information as
well as the General operation instructions for pneumatic nailers! Always have both documents ready!
Operating the device without knowing the General operating instructions is forbidden!
Resulting problems extinct any possible claims against the manufacturer.

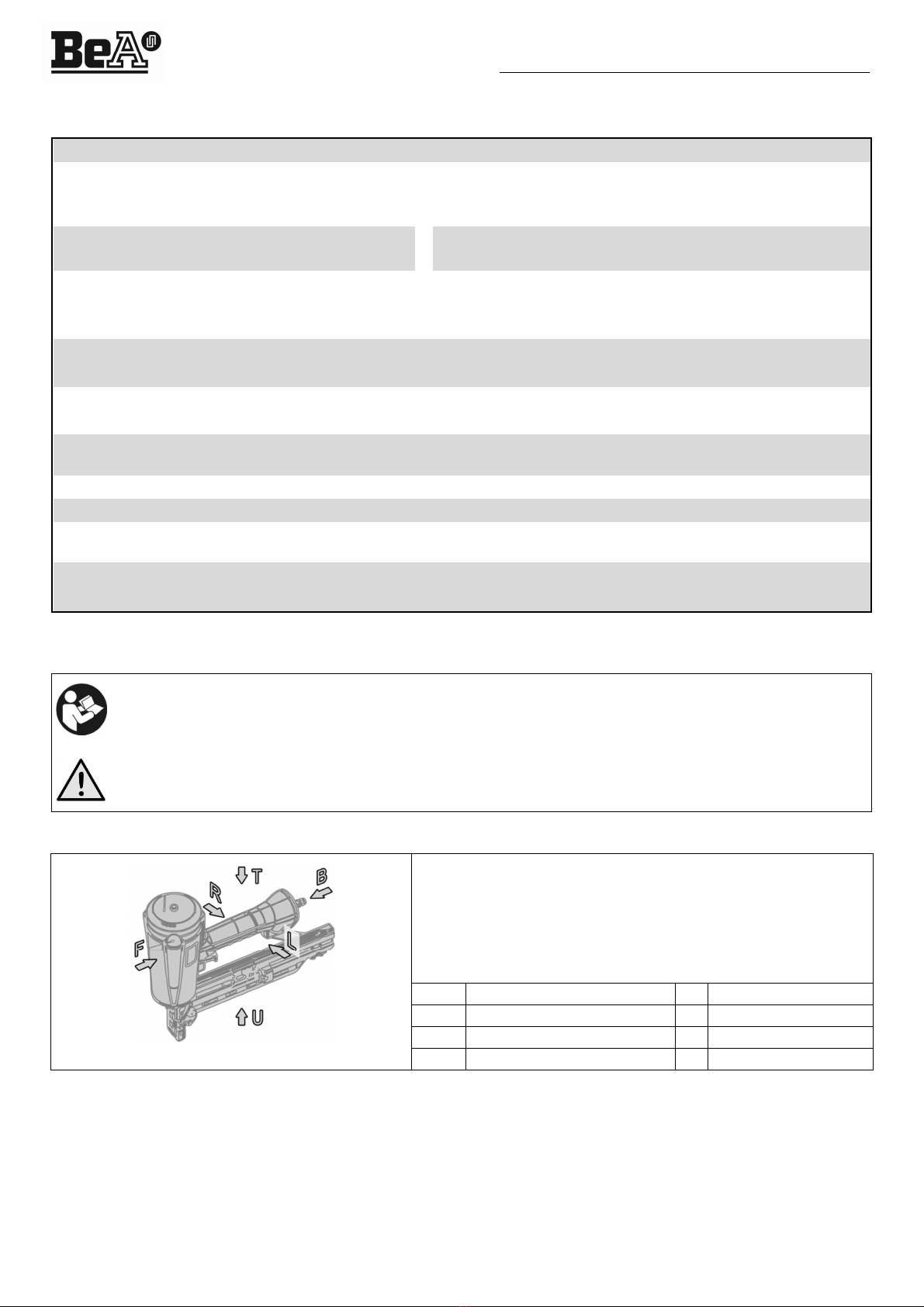

3 Safe resting position
• Whenever not in use, safely put down the device
on its left or right side according to adjacent symbol
picture see Chap. 1.3 of General operating instructions).
• Do not put down the device on another side.
• Also when putting down or lifting up, never point the driving
nose at persons or animals.
F front B back
L left R right
T top U underside

EN - 7
Device-specific additional instructions for nailer 72/14 - 452A

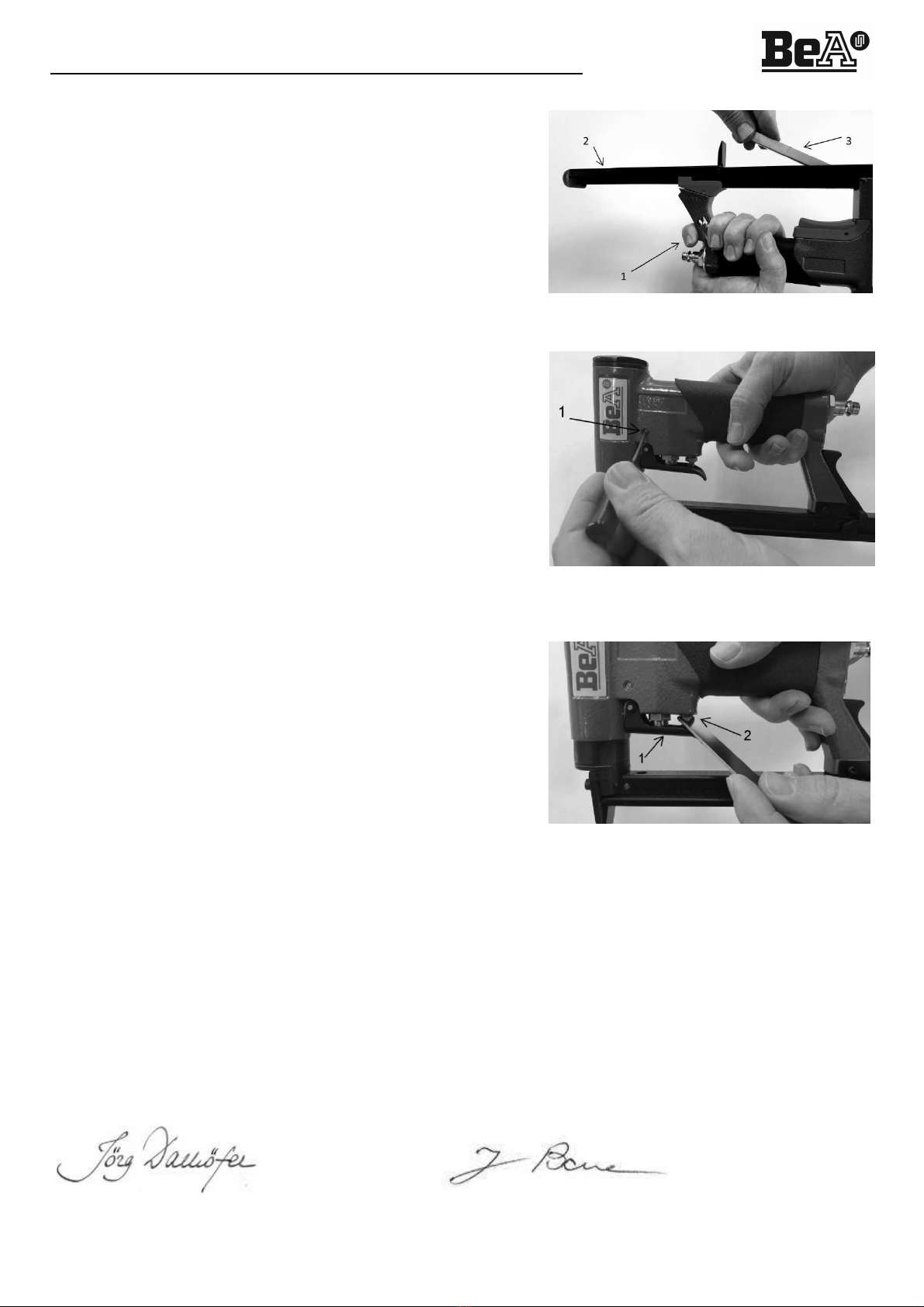

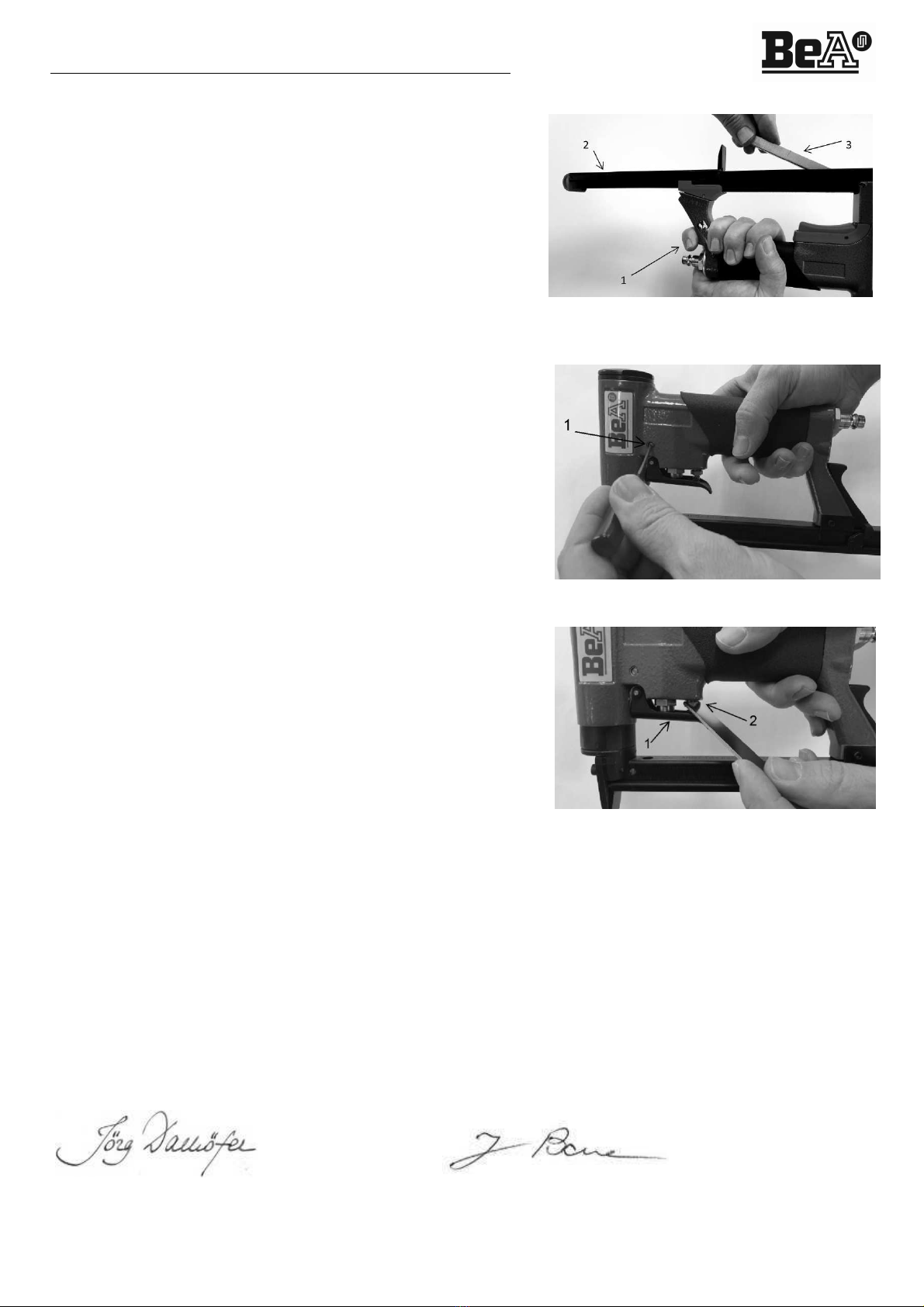

4 Filling the magazine
• Ensure that nailer and fasteners are compatible Chap. 1) with
each other.
• Check fasteners for proper condition.
• Turn the tool upside down, press the lock 1 and pull the
lower slide 2 backwards. Release the locking button 1,
insert the clamps 3 into the magazine. Then push the lower
slide forward again.
5 Adjustment of the automatic firing frequency
• The frequency of the automatic valve is adjustable with a slot
head screwdriver by turning adjustment screw 1. To increase
the firing frequency, the screw needs to be turned counter-
clockwise, to decrease it needs to be turned clockwise.
6 Adjusting the threshold between single actuation and automatic function
• Slightly pressing the trigger 1 actuates a single shot. By
pressing the trigger further the tool is switched into automatic
mode. The threshold between single actuation and automatic
actuation is adjustable via the adjustment of bushing 2. The
bushing can be turned with the special wrench that is delivered
with the tool. By screwing the bushing deeper into the housing
the trigger needs to be pressed more for automatic function of
the tool. Consequently by moving the bushing further away
from the tool housing, the automatic actuation is switched to
sooner.
7 Removing stuck fasteners from the driving channel
• Disconnect the tool from the compressed air supply. Open the magazine as described in chapter 4 and
remove the staples. Then reconnect the tool to the compressed air supply and refill it with staples
8 EU Declaration of conformity
The BeA GmbH, manufacturer or importer, address as on cover sheet, declares under sole responsibility this product's conformity with all
relevant provisions of the EU Machine Directive 2006/42/EG. The following standards are applied:
EN ISO 12100:2010 Machine safety); ISO 11148-13:2017-11 Hand-held non-el. machines - Fastener driving tools);
EN 12549:1999+A1:2008 Noise measuring for driving tools); ISO 8662 Vibrations at driving tools).
------------------------------------------ -----------------------------------------------------------
Dr. Jörg Dalhöfer, CEO Joachim Bauer, Documentation responsible

FR - 8
Notices d'emploi complémentaires propres au cloueur 72/14 - 452A
1 Caractéristiques techniques
72/14-452A
Types de déclenchement: Automatique Réglage de la profondeur: non
Hauteur/longueur mm): 149 / 221 Poids sans raccord) kg): 1,16
Pression de service
recommandée de l'alimentation
en air comprimé bar): 5 - 6 Consommation d'air comprimé par
processus d’enfoncement: 0,3 l à 6 bar
Valeurs caractéristiques de bruit selon
EN12549:1999):
L
pA, 1s
L
WA, 1s
K pA et K WA
73 dB A) 81 dB A) 2,5 dB A)
Vibrations caractéristiques selon ISO 8662-11:1999):
a
hd
K
a
1,19 m/s² 0,41 m/s²
Raccords Attache 72
Longueur mm): 6 - 14
Épaisseur du fil mm): 0,55 x 0,75
Largeur arrière mm): 12,5
Contenu de la livraison Cloueur à air comprimé, notices d’emploi générales, informations propres à
l’appareil
2 Consignes de sécurité
Risque de blessures extrêmement graves causées par le cloueur !
Toute personne utilisant un cloueur à air comprimé doit avoir lu et compris les notices d’utilisation générales du
cloueur à air comprimé, en plus des informations propres à l’appareil, et respecter ces instructions !
Veillez à toujours avoir les deux documents à portée de main.
Il est interdit d’utiliser l'appareil sans connaître les notices d’utilisation générales !
Si des problèmes surviennent ensuite, toutes les éventuelles possibilités de recours à l’encontre du fabricant du
cloueur sont annulées.
3 Position de dépose en toute sécurité
•
Lorsque vous n'utilisez pas l’appareil, placez l'appareil du
côté gauche ou du côté droit conformément à la
représentation symbolique ci-contre voir chap. 1.3 des
notices d’utilisation générales).
• Ne déposez pas l’appareil sur l’un des autres côtés.
• Ne dirigez jamais le dispositif de déclenchement vers des
personnes ou des animaux lors de la dépose et de la
collecte.
F
Avant B Arrière
L
Gauche R Droite
T
Haut U Bas

FR - 9
Notices d'emploi complémentaires propres au cloueur 72/14 - 452A
4 Remplissage du magasin
• Vérifier que le raccord d’air comprimé et le cloueur sont
déconnectées chap. 1).
• Vérifier que le raccord est en parfait état.
• Actionner le levier de verrouillage 1 sur la tête et ouvrir le
clapet de la tête 2. Puis ouvrir le cache du magasin 3 et
régler le disque de bobine 4 à la longueur des clous.
Introduire les clous dans le magasin. Puis fermer le cache
du magasin et le clapet de la tête .
5 Réglage de la fréquence du déclenchement automatique du tir
• La fréquence du déclenchement automatique du tir s’ajuste
en vissant ou dévissant la vis n°1) à l’aide d’un tournevis
plat. Pour augmenter la fréquence automatique de tir, la vis
doit être tournée dans le sens inverse des aiguilles d’une
montre. Pour diminuer la fréquence automatique de tir, la
vis doit être tournée dans le sens des aiguilles d’une
montre.
6 Réglage entre mode coup par coup ou mode automatique
• En pressant légèrement la gâchette n°1), un tir en mode
coup par coup est déclenché. En continuant à appuyer sur
la gâchette, l’appareil passe en mode automatique. Le
passage entre le mode coup par coup et automatique est
adaptable en réglant la butée n°2).
• La butée se tourne à l’aide d’une clé spéciale livrée avec
l’appareil.
• En vissant la butée plus profondément dans le corps, la
gâchette doit être plus pressé pour faire passer l’agrafeuse
en mode automatique. A l’inverse, en faisant plus ressortir
la butée, le mode automatique se déclenche plus tôt.
7 Retirer les éléments de fixation coincés dans le nez de l’appareil
• Débrancher l'appareil de l’alimentation en air comprimé. Ouvrir le magasin selon le chapitre 4 et retirer les
agrafes. Retirer les agrafes coincées Puis raccorder l’appareil à l’alimentation en air comprimé et charger à
nouveau des agrafes.
8 Déclaration de conformité UE
Le fabricant ou l’importateur, la société BeA GmbH adresse indiquée sur la page de titre) déclare sous sa responsabilité
exclusive que le présent produit respecte toutes les dispositions en vigueur de la directive sur les machines 2006/42/CE.
Les normes utilisées sont : EN ISO 12100:2010 Sécurité des machines) ; ISO 11148-13:2017-11 Machines portatives à
moteur non électrique) ; EN 12549:1999+A1:2008 Acoustique - Code d'essai acoustique pour les machines à enfoncer les
fixations); ISO 8662 Vibrations des machines à enfoncer).
------------------------------------------------- --------------------------------------------------------------------
Dr. Jörg Dalhöfer, Directeur général Joachim Bauer, Responsable de la documentation

ES - 10
Instrucciones adicionales de uso específicas del modelo de clavadora 72/14 - 452A
1 Datos técnicos
72/14-452A
Modos de disparo: Automático Ajuste de la profundidad: No
Altura/longitud mm): 149 / 221 Peso sin elementos de fijación) kg): 1,16
Presión de trabajo
recomendada del suministro de
aire comprimido bar): 5 - 6 Consumo de aire comprimido por
operación de disparo: 0,3 l a 6 bar
Niveles de emisión acústica según EN12549 1999): L
pA, 1s
L
WA, 1s
K pA y K WA
73 dB A) 81 dB A) 2,5 dB A)
Nivel de vibraciones según ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Elemento de fijación Grapa tipo 72
Longitud mm): 6 - 14
Diámetro del alambre mm): 0,55 x 0,75
Ancho del puente mm): 12,5
Volumen de suministro Clavadora neumática, instrucciones generales de uso, información específica de la
herramienta
2 Indicaciones de seguridad
Peligro de lesiones muy graves por el uso de clavadoras
Toda persona que utilice una clavadora neumática debe haber leído, comprendido y seguido las instrucciones
generales de uso de la clavadora neumática, además de la siguiente información específica de la herramienta.
Tenga siempre a mano ambos documentos al mismo tiempo.
Está prohibida la utilización de la herramienta sin conocimiento de las instrucciones generales de uso.
En caso de que se produzcan problemas, se anulará cualquier la reclamación contra el fabricante.
3 Posición de almacenamiento segura
• Cuando no la utilice, coloque la herramienta sobre su
costado izquierdo o derecho según la imagen ilustrativa
adjunta véase el cap. 1.3 de las instrucciones generales
de uso).
• No coloque la herramienta sobre uno de los otros
costados.
• Nunca apunte el disparador hacia personas o animales al
dejar o tomar la herramienta.
F adelante B atrás
L izquierda R derecha
T arriba U abajo

ES - 11
Instrucciones adicionales de uso específicas del modelo de clavadora 72/14 - 452A
4 Llenado del cargador
• Compruebe que los elementos de fijación y la clavadora
encajen cap. 1).
• Compruebe que los elementos de fijación estén en buen
estado.
• Gire la grapadora, presione el trinquete 1 y tire del cargador
inferior 2 hacia atrás. Suelte el trinquete 1, inserte las grapas 3
en el cargador. A continuación, empuje de nuevo el cargador
inferior hacia adelante.
5 Ajuste de frecuencia de disparo
• La frecuencia de disparo de la válvula automática es ajustable
mediante el tornillo de la posición 1. Para aumentar la
frecuencia de disparo hay que desenroscar y para disminuir la
frecuencia hay que roscar girar en el sentido de las agujas del
reloj).
6 Ajustando el umbral entre la actuación tiro a tiro y la actuación automática
• Presionando ligeramente el gatillo la máquina solo realiza un
disparo, pero si presionas más fuerte la máquina cambia al
modo de disparo automático. El cambio entre los dos tipos de
disparo es ajustable con el casquillo 2. Atornillando más el
tornillo , necesitaremos más fuerza para pasar de tiro a tiro a
automática, consecuentemente desatornillando la función
automática la tendremos antes.
7 Retirar los elementos de fijación atascados del canal de disparo
• Desconecte el equipo del suministro de aire comprimido. Abra el cargador como se describe en el capítulo 4
y retire los grapas. Retire las grapas atascadas A continuación, vuelva a conectar el equipo al suministro de
aire comprimido y recárguelo de nuevo con grapas .
8 Declaración de conformidad CE
El fabricante o importador, la empresa BeA GmbH, dirección [ver página de título], declara bajo su exclusiva
responsabilidad que este producto cumple con todas las disposiciones pertinentes de la Directiva 2006/42/CE relativa a las
máquinas. Las normas aplicadas son: EN ISO 12100:2010 Seguridad de las máquinas); ISO 11148-13:2017-11
Herramientas no eléctricas de accionamiento no eléctrico - Herramientas para clavar elementos de fijación); EN
12549:1999+A1:2008 Código de ensayo de ruido para clavadoras); ISO 8662 Medida de las vibraciones en la
empuñadura ).
----------------------------------------------- -----------------------------------------------------------------
Dr. Jörg Dalhöfer, Director general Joachim Bauer, responsable de documentación

NL - 12
Apparaatspecifieke extra gebruikshandleiding voor nageltackers 72/14 - 452A
1 Technische gegevens
72/14-452A
Mogelijke activeringen: Automatisch Diepte-instelling: No
Hoogte/lengte mm): 149 / 221 Gewicht zonder
bevestigingsmiddel) kg): 1,16
Maximum toegestane
bedrijfsdruk bar): 5 - 6 Persluchtverbruik per slag: 0,3 L bij 6 bar
Geluidswaarden volgens EN12549:1999): L
pA, 1s
L
WA, 1s
K pA en K WA
73 dB A) 81 dB A) 2,5 dB A)
Trillingswaarden volgens ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Bevestigingsmiddelen Kram 72
Lengte mm): 6 - 14
Draaddikte mm): 0,55 x 0,75
Rugbreedte mm): 12,5
Leveringsomvang Perslucht nageltacker, algemene gebruiksaanwijzing, apparaatspecifieke informatie
2 eiligheidsinstructies
Gevaar voor zeer ernstig letsel door nageltacker!
Iedere persoon die een perslucht nageltacker bedient, moet naast de volgende apparaatspecifieke informatie ook
de algemene gebruiksaanwijzing voor perslucht nageltackers gelezen, begrepen en opgevolgd hebben!
Bewaar altijd beide documenten binnen handbereik op de gebruikslocatie.
De bediening van het apparaat zonder kennis van de algemene gebruikshandleiding is verboden!
Bij hieruit voortvloeiende problemen vervallen alle eventuele claims tegen de fabrikant.
3 eilige opbergstand
•
Leg het apparaat als deze niet wordt gebruikt op de linker
of rechter zijde zoals de hiernaast weergegeven
afbeelding zie hoofdst. 1.3 van de algemene
gebruikshandleiding).
• Leg het apparaat niet op een van de andere zijdes.
• Richt de aandrijving nooit op personen of dieren, ook niet
bij het plaatsen of oppakken.
F voor b achter
L links R rechts
T boven U onder

NL - 13
Apparaatspecifieke extra gebruikshandleiding voor nageltackers 72/14 - 452A
4 ullen van het magazijn
• Controleer of het bevestigingsmiddel en de nageltacker bij
elkaar passen hoofdst. 1).
• Bevestigingsmiddel op perfecte werking controleren.
• Apparaat op de kop draaien, vergrendeling 1 indrukken en
onderschuif 2 naar achteren trekken. Vergrendelingsknop 1
loslaten, krammen 3 in het magazijn plaatsen. Vervolgens
onderschuif weer naar voren schuiven.
5 De automatische bedieningsfrequentie instellen
• De frequentie van de automatische bedieningsfunctie kan met
behulp van een sleufschroevendraaier ingesteld worden op
stelschroef 1. De frequentie wordt verhoogd door aan te draaien
in tegenwijzerzin. De frequentie wordt verlaagd door aan te
draaien in wijzerzin.
6 De overgang instellen tussen individuele activering en automatische
werking
• Voer een lichte druk uit op ventielhendel 1 voor een enkele
bediening. Druk ventielhendel 1 verder in om de automatische
werking te starten. De overgang tussen de twee soorten
bedieningen kan individueel ingesteld worden. Draai hiervoor
de huls 2 aan met de bijgeleverde speciale sleutel. Door het
vastschroeven van de huls in het apparaat moet de hendel
verder ingedrukt worden voor het starten van de automatische
werking.
7 astgeklemde bevestigingsmiddelen uit het invoerkanaal verwijderen
• Apparaat van de persluchtvoorziening loskoppelen. Magazijn conform hoofdstuk 4 openen en krammen
verwijderen. Vervolgens het apparaat weer op de persluchtvoorziening aansluiten en opnieuw met
krammen vullen.
8 EU-conformiteitsverklaring
De fabrikant resp. importeur, BeA GmbH, adres zie titelblad, verklaart onder exclusieve verantwoordelijkheid dat het hier
vermelde product voldoet aan alle van toepassing zijnde bepalingen van de machinerichtlijn 2006/42/EG. Toegepaste
normen zijn: EN ISO 12100:2010 Veiligheid van machines); ISO 11148-13:2017-11 Handgereedschap met niet-
elektrische aandrijving - Montagegereedschap voor bevestigingsartikelen); EN 12549:1999+A1:2008 Geluidsmetingen voor
montagegereedschap voor bevestigingsartikelen); ISO 8662 Trillingen voor montagegereedschap voor
bevestigingsartikelen).
------------------------------------------ ----------------------------------------------------------------------------
Dr. Jörg Dalhöfer, Directeur Joachim Bauer, verantwoordelijke voor de documentatie

IT - 14
Istruzioni specifiche supplementari per l'uso delle chiodatrici 72/14 - 452A
1 Dati tecnici
72/14-452A
Tipi di azionamento: Automatico Regolazione profondità: No
Altezza/lunghezza mm): 149 / 221 Peso senza mezzi di fissaggio) kg): 1,16
Pressione di esercizio
raccomandata min/max bar): 5 - 6 Consumo di aria compressa per ogni sparo: 0,3 l a 6 bar
Valori caratteristici di rumore secondo
EN12549:1999):
L
pA, 1s
L
WA, 1s
K pA e K WA
73 dB A) 81 dB A) 2,5 dB A)
Valori caratteristici di vibrazione secondo ISO 8662-
11:1999):
a
hd
K
a
1,19 m/s² 0,41 m/s²
Mezzo di fissaggio Graffa 72
Lunghezza mm): 6 - 14
Spessore del filo metallico
mm): 0,55 x 0,75
Larghezza della graffa mm): 12,5
Contenuto della fornitura Chiodatrice pneumatica, istruzioni generali per l'uso, informazioni specifiche per il
dispositivo
2 Indicazioni di sicurezza
Pericolo di gravissime lesioni dovuto a chiodatrici!
Chiunque operi con una chiodatrice pneumatica deve aver letto e compreso, oltre alle seguenti informazioni
specifiche per il dispositivo, le istruzioni generali per l'uso di chiodatrici pneumatiche!
Tenere sempre a portata di mano entrambi i documenti.
È vietato operare con il dispositivo se non si è a conoscenza delle istruzioni generali per l'uso!
In caso di problemi da ciò risultanti, viene invalidato qualsivoglia diritto di reclamo nei confronti del produttore.
3 Posizione di riposo sicura
• Quando non viene usato, appoggiare il dispositivo sul lato
sinistro o destro secondo l'immagine simbolica qui
accanto cfr. cap. 1.3 delle istruzioni generali per l'uso).
• Non appoggiare il dispositivo su uno degli altri lati.
• Non dirigere mai la parte frontale contro persone o animali,
anche quando lo si appoggia o lo si preleva.
F davanti B dietro
L sinistra R destra
T sopra U sotto

IT - 15
Istruzioni specifiche supplementari per l'uso delle chiodatrici 72/14 - 452A
4 Riempimento del magazzino
• Controllare che i mezzi di fissaggio e la chiodatrice siano
compatibili cap. 1).
• Controllare che i mezzi di fissaggio siano in perfetto stato.
• Girare la fissatrice a testa in giù, premere la leva 1 e tirare il
carrello inferiore 2 all'indietro. Rilasciare la leva di blocco 1,
inserire le graffe 3 nel caricatore. Poi spingere nuovamente il
carrello inferiore in avanti.
5 Regolazione della frequenza di sparo automatico
• La frequenza della valvola automatica è regolabile con un
cacciavite con punta a taglio girando la vite di regolazione 1.
Per aumentare la frequenza di sparo, la vite deve essere girata
in senso antiorario, per diminuirla deve essere girata in senso
orario.
6 Regolazione della soglia tra la funzione di sparo colpo singolo e
automatica
• Premendo leggermente il grilletto 1 si attiva il colpo singolo,
Premendo il grilletto ulteriormente si attiva l’azionamento
automatico. La soglia tra colpo singolo e azionamento
automatico viene regolata tramite la regolazione della boccola
2. La boccola può essere ruotata con la chiave inglese speciale
che viene consegnata con la fissatrice. Avvitando la boccola più
in profondità nella fusione, occorre premere più a fondo il
grilletto per attivare la funzione automatica della fissatrice. Di
conseguenza tenendo la boccola più rialzata rispetto alla
fusione, l’azionamento automatico entra in funzione prima
7 Rimuovere i mezzi di fissaggio inceppati nel frontale
• Scollegare l'apparecchio dall'alimentazione di aria compressa. Aprire il caricatore come riportato nel capitolo
4 e rimuovere i graffe. Estrarre le graffe incastrate Ricollegare poi l'apparecchio all'alimentazione di aria
compressa e ricaricarlo con graffe .
8 Dichiarazione di conformità EU
Il produttore o importatore, la BeA GmbH per l'indirizzo si veda il frontespizio) dichiara sotto la sua esclusiva responsabilità
che il presente prodotto è conforme a tutte le norme pertinenti della Direttiva Macchine 2006/42/CE. Le norme applicate
sono: EN ISO 12100:2010 Sicurezza d. macchinario); ISO 11148-13:2017-11 Utensili portatili non el. - Utensili per
l'inserimento di elementi di fissaggio); EN 12549:1999+A1:2008 Procedure per prove di rumorosità utensili per l'inserimento
di elementi di fissaggio); ISO 8662 Misurazione delle vibrazioni su utensili per l'inserimento di elementi di fissaggio) .
---------------------------------------------------------- -----------------------------------------------------------------------
Dr. Jörg Dalhöfer, Amministratore delegato Joachim Bauer, Responsabile della documentazione

FI - 16
Laitekohtainen lisäkäyttöohje naulaimille 72/14 - 452A
1 Tekniset tiedot
72/14-452A
Laukaisutavat: Automaattinen Syvyysasetus: Ei
Korkeus/pituus mm): 149 / 221 Paino ilman kiinnittimiä) kg): 1,16
Ilmanpainesyötön suositeltu
käyttöpaine bar): 5 - 6 Paineilman kulutus per iskutapahtuma: 0,3 l @ 6 bar
Melun ominaisarvot standardin EN12549:1999
muk.):
L
pA, 1s
L
WA, 1s
K pA ja K WA
73 dB A) 81 dB A) 2,5 dB A)
Värähtelyn ominaisarvot normin ISO 8662-11:1999
muk.):
a
hd
K
a
1,19 m/s² 0,41 m/s²
Kiinnittimet Sinkilä 72
Naulan pituus mm): 6 - 14
Langan paksuus mm): 0,55 x 0,75
Selkämyksen leveys mm): 12,5
Toimituksen laajuus Paineilmanaulain, yleinen käyttöohje, laitekohtaiset tiedot
2 Turvaohjeet
Naulaimen aiheuttamien erittäin vakavien vammojen vaara!
Jokaisen paineilmanaulainta käyttävän henkilön on luettava seuraavien laitekohtaisten tietojen lisäksi myös
paineilmanaulainten yleinen käyttöohje, ymmärrettävä ne ja noudatettava niitä!
Pidä aina molemmat asiakirjat yhdessä käsillä.
Laitteen käyttö ilman yleisen käyttöohjeen tuntemusta on kielletty!
Valmistaja ei ota minkäänlaista vastuuta tästä aiheutuvista ongelmista.
3 Turvallinen säilytysasento
•
Jos laitetta ei käytetä, laske se alas vasemmalle tai
oikealle sivulle vieressä olevan symbolikuvan mukaisesti
ks. yleisen käyttöohjeen luku 1.3).
• Älä aseta laitetta millekään muulle sivulle.
• Älä koskaan suuntaa iskuria myöskään alas laskettaessa
ja ylös nostettaessa henkilöitä tai eläimiä kohti.
F edessä B takana
L vasemmalla R oikealla
T ylhäällä U alhaalla

FI - 17
Laitekohtainen lisäkäyttöohje naulaimille 72/14 - 452A
4 Makasiinin täyttäminen
• Tarkasta, että kiinnittimet ja naulain ovat yhteensopivia luku 1).
• Tarkasta kiinnitinten moitteeton kunto.
• Käännä laite ylösalaisin, paina lukitusta 1 ja vedä lippaan
alaosa 2 taakse. Vapauta lukituspainike 1, aseta niitit 3
makasiiniin. Työnnä lippaan alaosa jälleen eteen.
5 Automaattilaukaisun nopeuden säätö
• Säätääksesi laukaisunopeutta, käännä ruuvia 1. Nostaaksesi
nopeutta käännä ruuvia vastapäivään, hidastaaksesi
myötäpäivään
6 Yksittäis- ja sarjalaukaisun laukaisuherkkyyden säätö
• Kevyesti painaen liipaisimen etuosasta 1) naulain laukeaa
kerran. Enemmän painaessa naulain laukeaa sarjana.
• Sarjalaukaisun herkkyyttä voidaan säätää kääntämällä osaa 2).
Kääntäminen onnistuu naulaimen paketissa mukana
toimitettavalla avaimella. Kääntäessä osaa 2) syvemmälle,
liipaisinta täytyy painaa kovempaa sarjalaukaisun
käynnistämiseksi. Osan 2) kääntäminen lähemmäksi liipaisinta
käynnistää sarjalaukaisun herkemmin
7 Juuttuneiden kiinnittimien poistaminen iskukanavasta
• Irroita laite paineilmasyötöstä. Avaa makasiini luvun 4 ohjeiden mukaisesti ja poista niitit. Poista jumiutuneet niitit.
Kytke laite sen jälkeen takaisin paineilmansyöttöön ja täytä laite uudelleen niitit.
8 EU-vaatimustenmukaisuusvakuutus
Valmistaja/maahantuoja BeA GmbH, osoite ks. otsikkosivu, vakuuttaa ainoana vastuullisena, että tämä tuote vastaa kaikkia
konedirektiivin 2006/42/EY vastaavia määräyksiä. Sovellettuja standardeja ovat: EN ISO 12100:2010 Koneturvallisuus);
ISO 11148-13:2017-11 Kädessä pidettävät, ei-sähköiset koneet - iskulaitteet); EN 12549:1999+A1:2008 Iskulaitteiden
melunmittausmenetelmä); ISO 8662 Iskulaitteiden värähtelyt).
---------------------------------------------- -------------------------------------------------------
Dr. Jörg Dalhöfer, Toimitusjohtaja Joachim Bauer, Dokumentaatiovastaava

DK - 18
Apparatspecifik ekstra-brugsanvisning for sømpistoler 72/14 - 452A
1 Tekniske data
72/14-452A
Udløsningsmåder: Automatisk Dybdeindstilling: Nej
Højde/længde mm): 149 / 221 Vægt uden befæstigelsesmiddel) kg): 1,16
Anbefalet driftstryk
trykluftforsyning bar): 5 - 6 Trykluftforbrug pr. Inddrivningsproces: 0,3 l ved 6 bar
Støjparametre iht. EN12549:1999): L
pA, 1s
L
WA, 1s
K pA og K WA
73 dB A) 81 dB A) 2,5 dB A)
Vibrationsparametre iht. ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Befæstigelsesmiddel Klammer 72
Sømlængde mm): 6 - 14
Trådtykkelse mm): 0,55 x 0,75
Rygbredde mm): 12,5
Leverance Trykluft-sømpistol, generel brugsanvisning, apparatspecifikke oplysninger
2 Sikkerhedsanvisninger
Fare for meget alvorlige personskader fra sømpistol!
Enhver person, der betjener en trykluft-sømpistol, skal ud over følgende apparat-specifikke oplysninger også have
læst og forstået den generelle brugsanvisning for trykluft-sømpistoler og følge denne!
Opbevar altid begge dokumenter sammen og inden for rækkevidde.
Betjening af apparatet uden kendskab til den generelle brugsanvisning er forbudt!
Ved deraf følgende problemer bortfalder alle evt. krav over for producenten.
3 Sikker opbevaringsposition
• Når apparatet ikke er i brug, skal du placere det på
venstre eller højre side som vist i hosstående
symbolbillede se afsnit 1.3 i den generelle
brugsanvisning).
• Apparatet må ikke lægges nogen af de andre sider.
• Ret aldrig inddriveren mod mennesker eller dyr, når du
lægger den fra dig eller samler den op.
F foran B bag
L venstre R højre
T foroven U forneden

DK - 19
Apparatspecifik ekstra-brugsanvisning for sømpistoler 72/14 - 452A
4 Fyldning af magasinet
• Kontrollér, at befæstigelsesmidlet og sømpistolen passer til
hinanden kap. 1).
• Kontrollér, at koblingen er i fejlfri stand.
• Åbn låseklappen 1 på næsedelen 2. Herefter åbnes
magasinklappen 3 og indstil bundpladen i magasinet efter
sømlængden 4. Sæt søm i magasinet. Luk magasinklappen.
5 Indstilling af den automatiske skydefrekvens
• Frekvensen af den automatiske skydefunktion kan justeres på
skruen 1. Hvis du drejer mod uret, øges frekvensen, og hvis du
drejer med uret, nedsættes frekvensen.
6 Indstilling af overgangen mellem enkelt udløser og automatisk
skydefunktion
• Et let tryk på udløseren 1 aktiverer enkelt skud. Hvis der trykkes
på udløseren igen, begynder den automatiske funktion.
Overgangen mellem de to udløsertyper kan indstilles individuelt.
For at gøre dette skal du bruge den medfølgende særlige nøgle
til at vride ærmet 2. Hvis du skruer muffen ind i værktøjet, bliver
der senere indsat den automatiske funktion.
7 Fjernelse af fastklemte befæstigelsesmidler fra inddrivningskanalen
• Tag luften fra pistolen. Åbn magasinet som forklaret i kapitel 4 og fjern søm/klammer. Fjern fastklemte klammer.
Fjern de fastklemte søm/klammer fra magasinet med en tang, og sæt luft på igen.
8 EU-overensstemmelseserklæring
Producenten eller importøren, BeA GmbH, adresse: se forside, erklærer hermed, at dette produkt er i overensstemmelse
med alle de relevante bestemmelser i maskindirektivet 2006/42/EF. Der er anvendt følgende standarder: EN ISO 12100:
2010 maskinsikkerhed); ISO 11148-13: 2017-11 håndholdte ikke-elektriske maskiner - inddrivningsudstyr); EN 12549:
1999 + A1: 2008 støjmålemetoder for inddrivningsudstyr); ISO 8662 vibrationer på inddrivningsudstyr).
----------------------------------------------------------- --------------------------------------------------------
Dr. Jörg Dalhöfer, Administrerende direktør Joachim Bauer, dokumentationsansvarlig

SV - 20
Kompletterande maskinspecifik bruksanvisning för spikpistol 72/14 - 452A
1 Teknisk specifikation
72/14-452A
Avfyrningstyper Automatisk Djupinställning: Nej
Höjd/längd mm): 149 / 221 Vikt utan fästelement) kg): 1,16
Tryckluftens rekommenderade
arbetstryck bar): 5 - 6 Tryckluftsförbrukning per skott: 0,3 l vid 6 bar
Bullerkaraktäristik enligt EN12549:1999): L
pA, 1s
L
WA, 1s
K pA och K WA
73 dB A) 81 dB A) 2,5 dB A)
Vibrationskaraktäristik enligt ISO 8662-11:1999): a
hd
K
a
1,19 m/s² 0,41 m/s²
Fästelement Klammer 72
Spiklängd mm): 6 - 14
Trådtjocklek mm): 0,55 x 0,75
Bredd baksida mm): 12,5
Leveransomfång Tryckluftsspikpistol, generell bruksanvisning, maskinspecifik information
2 Säkerhetsanvisningar
Risk för allvarliga personskador p.g.a. spikpistol!
Alla som använder tryckluftsspikpistolen måste ha läst och förstått både maskinspecifika och den generella
bruksanvisningen samt följa anvisningarna i båda!
Båda dokumentet ska alltid förvaras nära till hands.
Det är förbjudet att använda maskinen utan att känna till innehållet i den generella bruksanvisningen!
Vid problem som i så fall uppstår befrias spikpistolstillverkaren från alla eventuella garanti- och
skadeståndsanspråk.
3 Säker frånställningsposition
•
Lägg maskinen på vänster eller höger sida, så som visas
på exempelbilden se kapitel 1.3 i den generella
bruksanvisningen) när den inte används.
• Lägg inte ifrån dig maskinen så att den ligger på någon
annan sida.
• Drivaren får inte riktas mot människor eller djur när
maskinen plockas upp eller läggs ner.
F fram B bak
L vänster R höger
U upptill N nertill
