Best IEX102 User manual

- 1 -
ENGLISH......................................3
FRANÇAIS..................................14
ESPAÑOL...................................25
Model IEX102
In USA - BEST Hartford, Wisconsin
In CANADA - BEST Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register
For additional Information visit www.BestRangeHoods.com

- 3 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
INTENDED FOR DOMESTIC COOKING ONLY
!

- 4 -
!
CAUTION
1. For indoor use only.
2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
3. Take care when using cleaning agents or detergents.
4. Avoid using food products that produce flames under the Range Hood.
5. For general ventilating use only. Do not use to exhaust hazardous or explosive materi-
als and vapors.
6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
7. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
8. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.
9. Two installers are recommended because of the large size and weight of this hood.
10. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
11. Use with approved cord-connection kit only.
12. Please read specification label on product for further information and requirements.
13. To reduce the risk of fire and electric shock, install this range hood only with Best by
Broan Exterior blower models EB6, EB9, EB12, or EB15, or Best by Broan In-Line
Blower models ILB3, ILB6, ILB9, or ILB11. Other Blowers cannot be substituted (Blow-
ers sold separately).

- 5 -
SUPPORT
FRAME

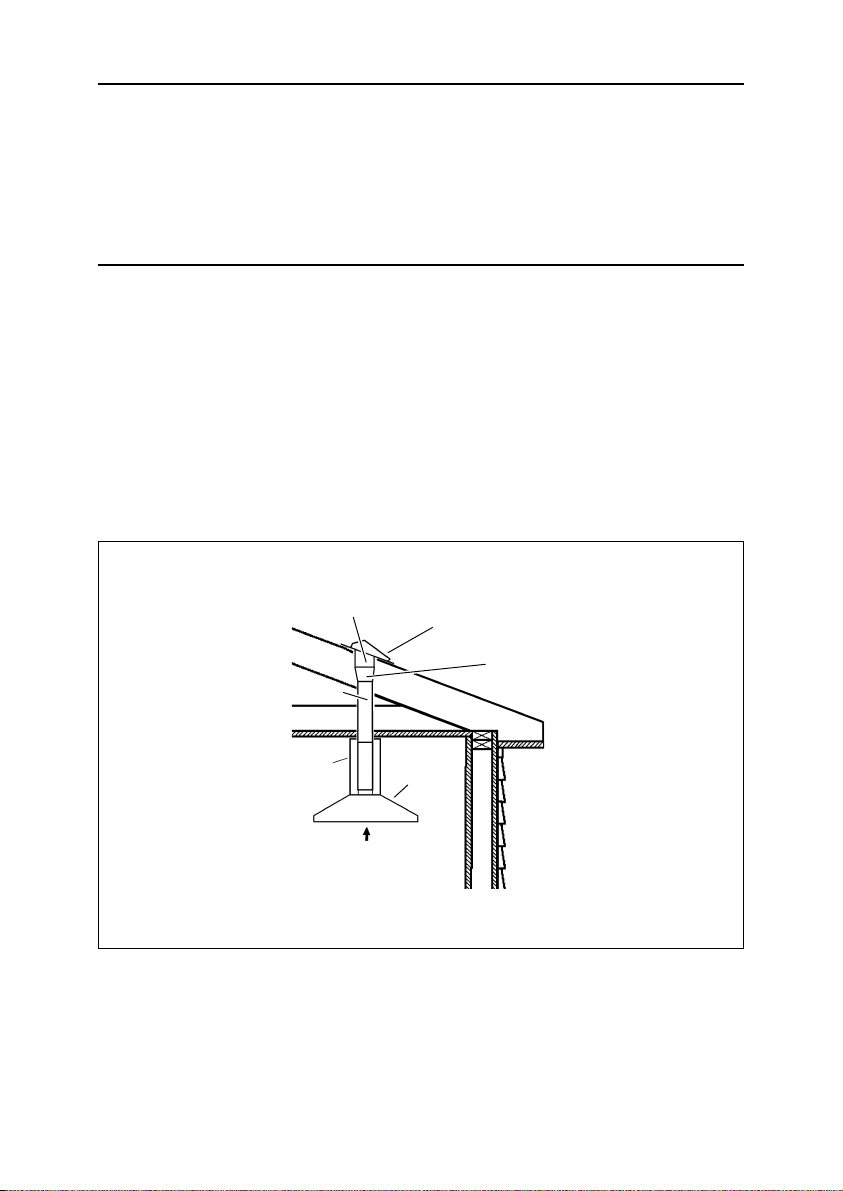

DECORATIVE
FLUE
8 MOUNTING
SCREWS
(3.9x9.5mm
Pan Head)
8 WASHERS
Ø6.4mm
4 NUTS
4 MOUNTING
SCREWS (6x70mm)
DUCT COLLAR
4 WASHERS
Ø4.5mm

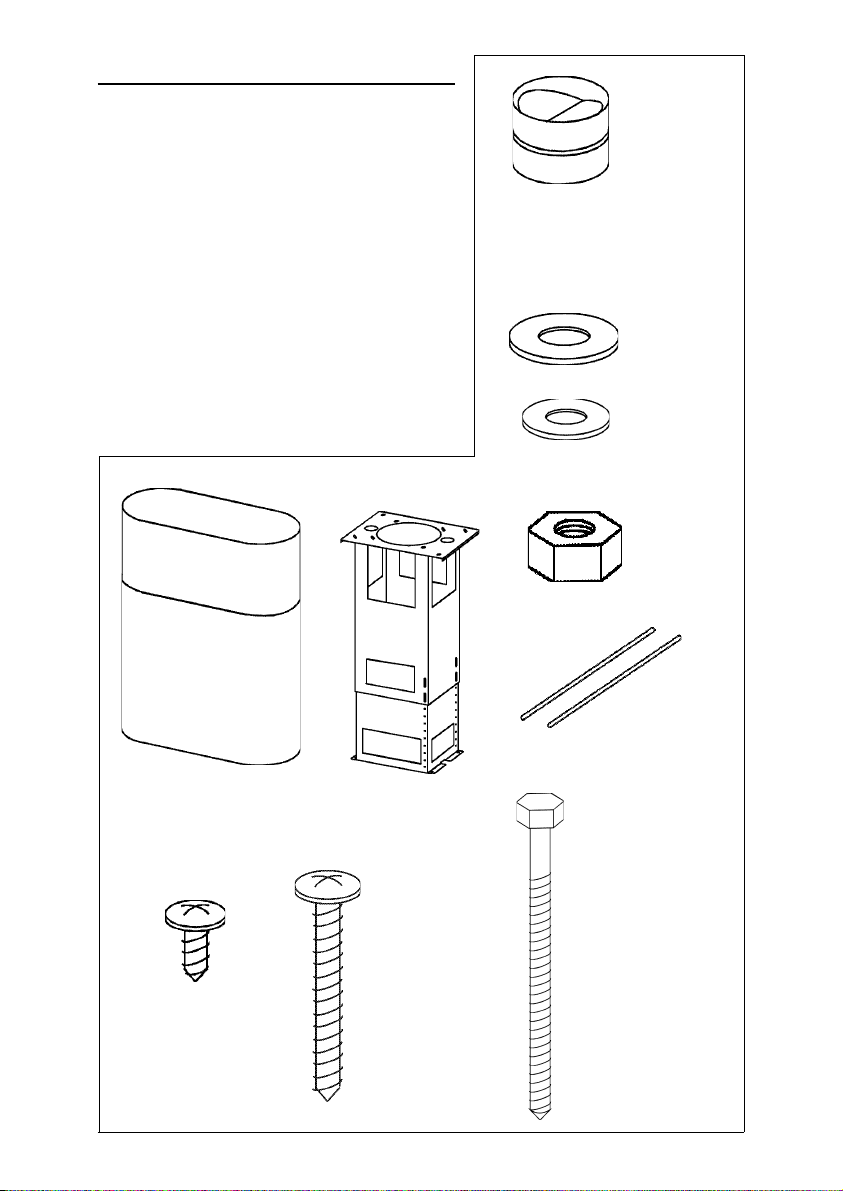

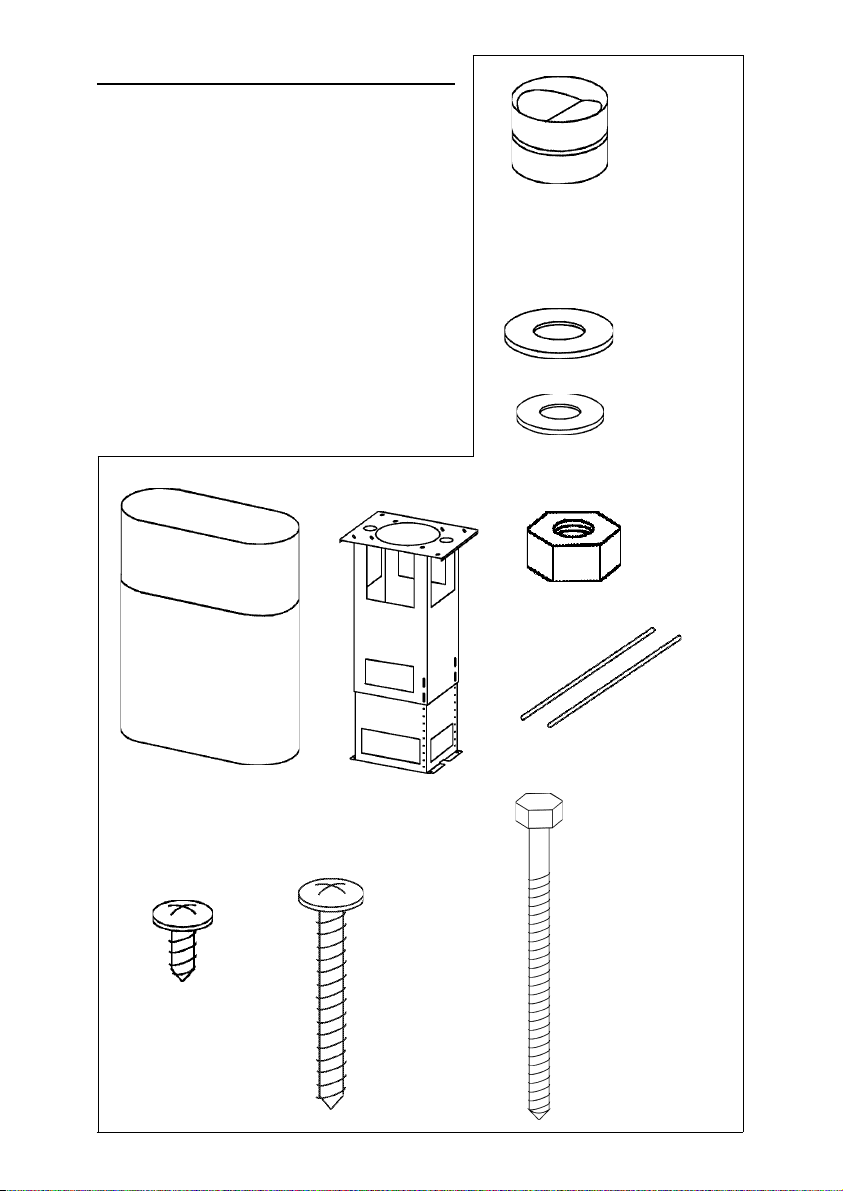

PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Support Frame
1 - Parts Bag (B080810526) containing:
4 - Mounting Screws (6 x 70mm)
8 - Washers Ø 6.4mm
4 - Washers Ø 4.5mm
8 - Mounting Screws (3.9 x 9.5mm Pan Head)
2 - Mounting Screws (3.9 x 13mm Pan Head)
4 - Nuts
2 - Decorative wire
1 - Duct Collar
1 - Installation Instructions
2 MOUNTING
SCREWS
(3.9x13mm
Pan Head)
2 DECORATIVE
WIRE

- 6 -

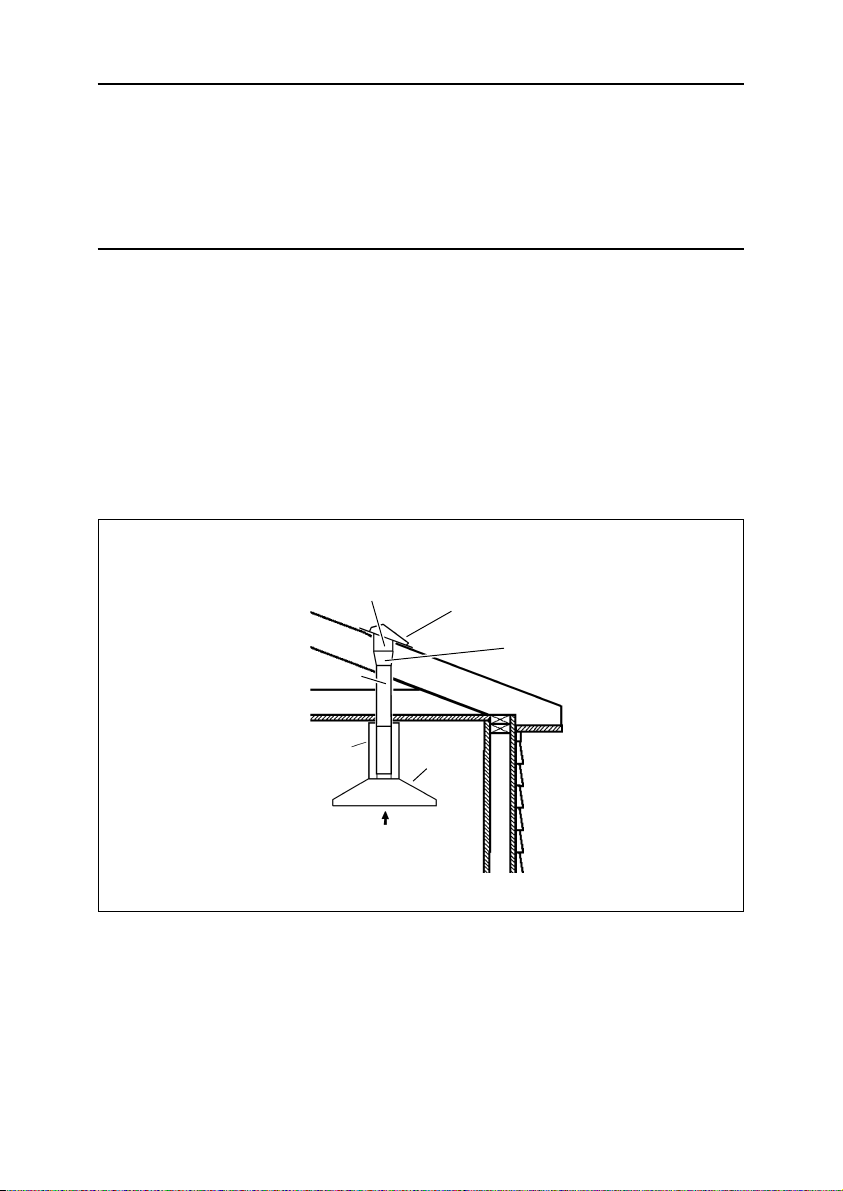

EXTERIOR OR IN-LINE BLOWER SELECTION
CAUTION: Either an exterior blower or in-line blower may be used with this hood.
The IEX102 hood must be installed with blower models EB6, EB9, EB12, EB15,
ILB3, ILB6, ILB9, or ILB11 only. Other Blowers cannot be substituted (Blowers sold
separately).
The blower must be UL listed for Canadian and U.S. use, and evaluated for use with
solid state speed control, rated 120V, 60 Hz, 6.0 A max.
INSTALL THE DUCTWORK
NOTE: To reduce the risk of fire, use only metal ductwork.
1. Choose the location where the Exterior or In-Line Blower will be mounted. See
illustrations below for mounting location suggestions and restrictions.
2. A straight, short duct run will allow the hood to perform most efficiently.
3. Long duct runs, elbows and transitions will reduce the performance of the
hood. Use as few of them as possible. Larger ducting may be required for best
performance with long duct runs.
4. After the Exterior or In-Line Blower has been installed, connect round metal
ductwork and work back towards the hood location. Use duct tape to seal joints
between ductwork sections.
5. An 8” round to 10” round transition (Model 414) is required. For best air
performance, install the transition as close to the range hood as possible.
DECORATIVE
FLUE
EXTERIOR BLOWER
24” TO 30” ABOVE
COOKING SURFACE
10” ROUND
DUCT
8”ROUND
DUCT
8” TO 10”
ROUND
TRANSITION
EXTERIOR
BLOWER
HOOD

- 7 -

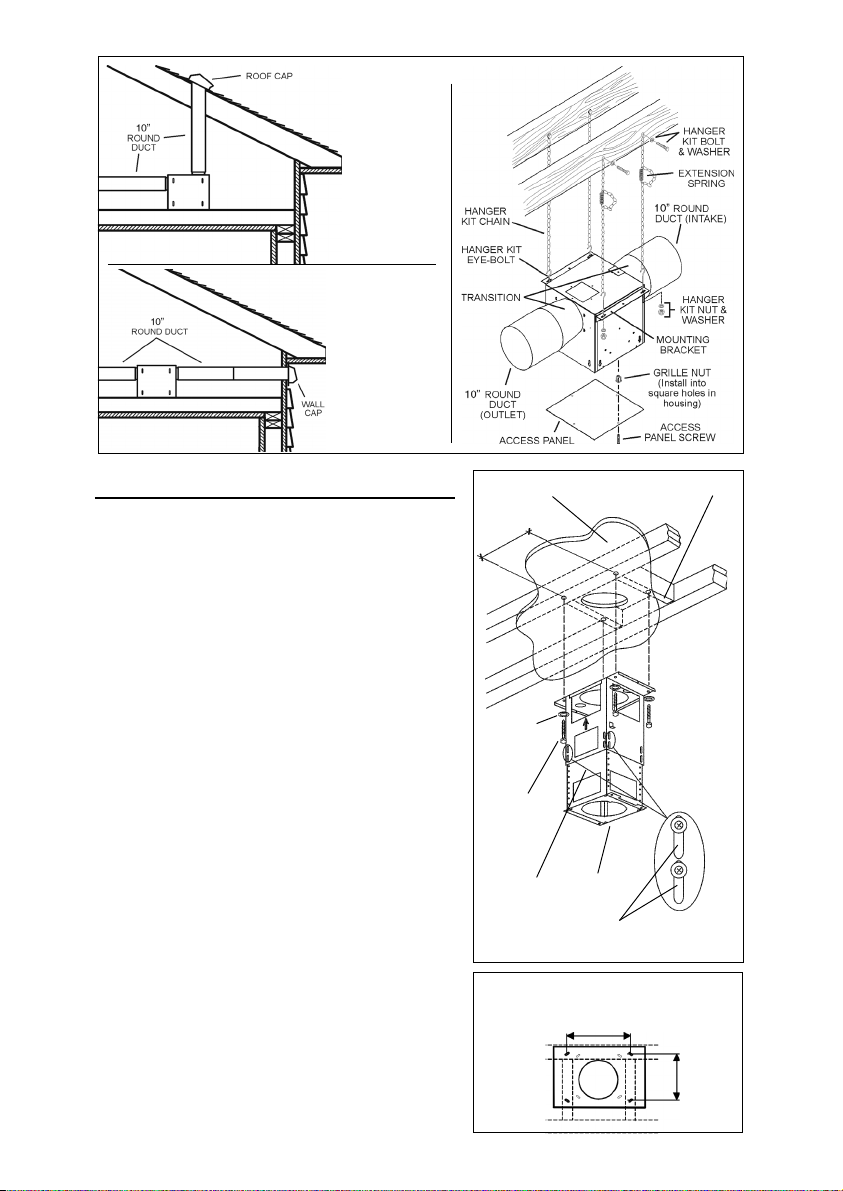

IN-LINE BLOWER
INSTALL SUPPORT SYSTEM
1. At hood location, install 2 x 4 cross framing
between ceiling joists using dimensions
shown.
2. Finish the ceiling surface. Be sure to mark
the location of the ceiling joists and cross
framing.
3. Position the support frame as shown. The
UP ARROW should point towards the ceiling
after installation.
4. Secure the support frame to joists and cross
framing with four screws (6x70mm) and four
washers provided (D.6.4mm). Make sure
screws are driven into center of joists and
framing for maximum strength.
5. Adjust the overall height of the support frame.
Loosen and re-tighten the 4 screws in the
height adjustment slots as necessary.
Insert 4 screws (3.9x9.5mm) and 4 washers
(D.4.5mm) located in the Hardware
Package.
Note that the hood height is 11-7/16” and
that the bottom of the hood must be 24” min.
and 30” max. above the cooktop. TOP VIEW OF SUPPORT FRAME
913/16”
713/16”
CEILING
JOISTS
CROSS FRAMING
FRONT
HEIGHT
ADJUSTMENT SLOTS
SUPPORT
FRAME
913/16”
DRYWALL
MOUNTING
SCREWS
(6x70mm)
WASHERS
(Ø6.4mm)

- 8 -
INSTALL DUCT COLLAR
1. Fold the 2 tongues outwards.
2. Secure the discharge collar to the hood
with (2) retaining screws (3.9x9.5mm).
DISCHARGE
COLLAR
TONGUES
CONNECT DECORATIVE FLUE
1. Secure the upper flue to the upper support
frame with the mounting screws (3.9x13mm).
2. Insert the lower flue moving it completely
towards the top and fix it temporarily with
retaining screws (3.9x9.5mm).
UPPER
FLUE
MOUNTING
SCREWS
(3.9x13mm)
INSERT THE LOWER FLUE
MOUNT HOOD TO SUPPORT
FRAME
Use four (4) nuts and (4) washers to secure
hood to support frame as shown.
NUT
LOWER FLUE
2
1
RETAINING SCREWS
(3.9x9.5mm)
SECURE THE
UPPER FLUE
RETAINING SCREWS
(3.9x9.5mm)
USE (4) NUTS AND (4) WASHERS
WASHERS
(Ø6.4mm)

- 9 -

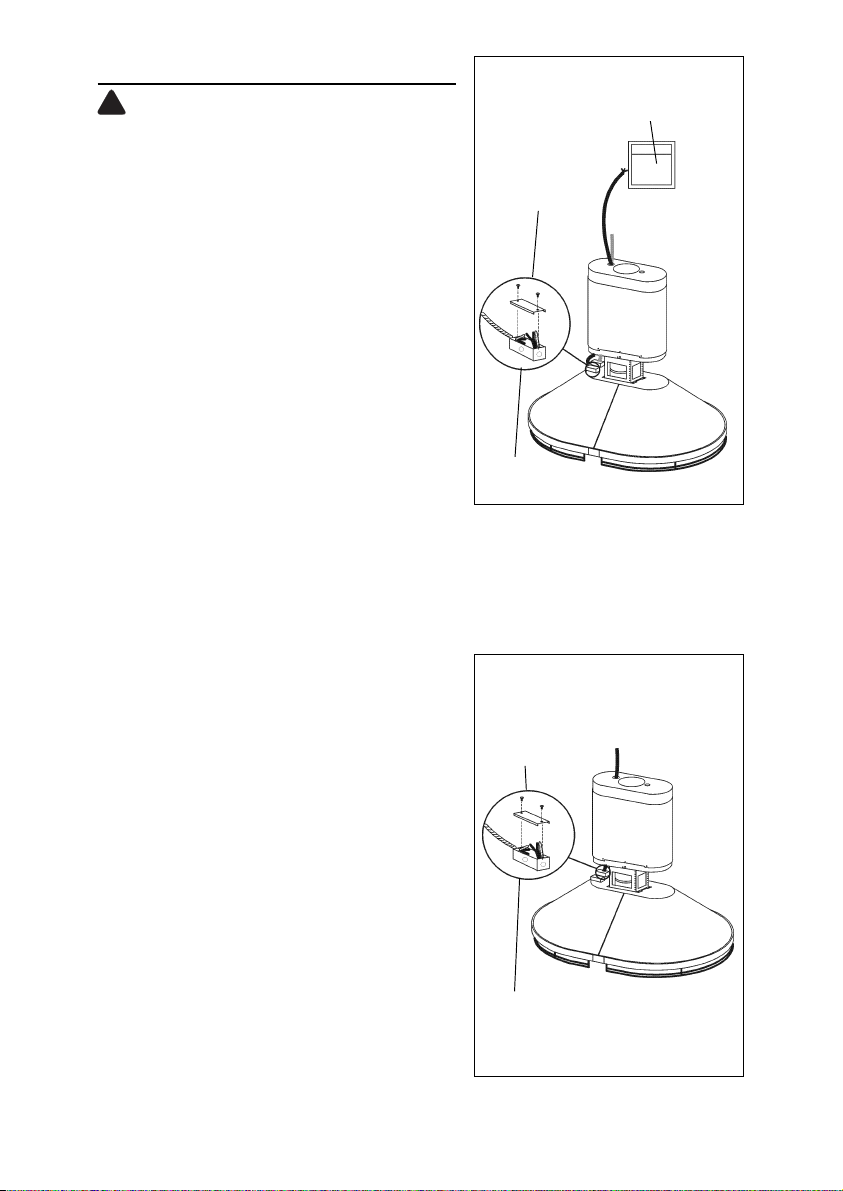

WIRING
CAUTION: All electrical wiring should
be done by a qualified person (s) in
accordance with all applicable codes and
standards. This range hood must be
properly grounded.
Do not turn power on at service panel until
all wires have been connected.
Blower connection at hood:
1. Run 2-wire plus ground power cable from
the Exterior or In-Line Blower to the hood’s
wiring box marked “motor connection”.
2. Remove the cover from the wiring box and
remove one knockout.
3. Secure the conduit to the wiring box
through a conduit connector.
4. Make electrical connections at the hood.
Connect white-to-white, red-to-black and
green-to-ground.
5. Replace the wiring box cover and screws.
make sure wires are not pinched between
the cover and box.
Exterior or In-line blower connection:
1. Make electrical connections at the exterior
or in-line blower (see instructions provided
with the exterior or in-line blower).
Power connection at hood:
1. Run 120 VAC electrical power cable to the
hood wiring box marked “120VAC input”.
2. Remove the cover from the wiring box and
remove one knockout.
3. Secure the conduit to the wiring box
through a conduit connector.
4. Make electrical connections at the hood.
Connect white-to-white, black-to-black
and green-to-ground.
5. Replace the wiring box cover and screws.
Make sure wires are not pinched between
the cover and box.
BOX MARKED
“120 VAC INPUT”
BLOWER CONNECTION AT HOOD
BOX MARKED
“MOTOR
CONNECTION”
!
CONNECT:
WHITE-TO-WHITE,
RED-TO-BLACK,
GREEN-TO-GROUND.
POWER CONNECTION AT HOOD
CONNECT:
WHITE-TO-WHITE,
BLACK-TO-BLACK,
GREEN-TO-GROUND.
120 Volt 60Hz
LINE-IN
Exterior or
In-Line blower

- 10 -
CONNECT DUCTWORK
1. Use 8" round metal duct to connect the
discharge collar on the hood to the ductwork
above.
2. Use duct tape to make all joints secure and
air tight.
3. Install decorative wires pressing slightly.
4. Remove the two temporary retaining
screws from the lower flue and set it in place
on the hood.
LOWER FLUE
8” ROUND
METAL DUCT
RETAINING
SCREWS
DECORATIVE
WIRE

- 11 -
MAINTENANCE
Proper maintenance of the Range Hood will
assure proper performance of the unit.
Grease Filters
The grease filters should be cleaned fre-
quently. Use a warm detergent solution. Grease
filters are dishwasher safe.

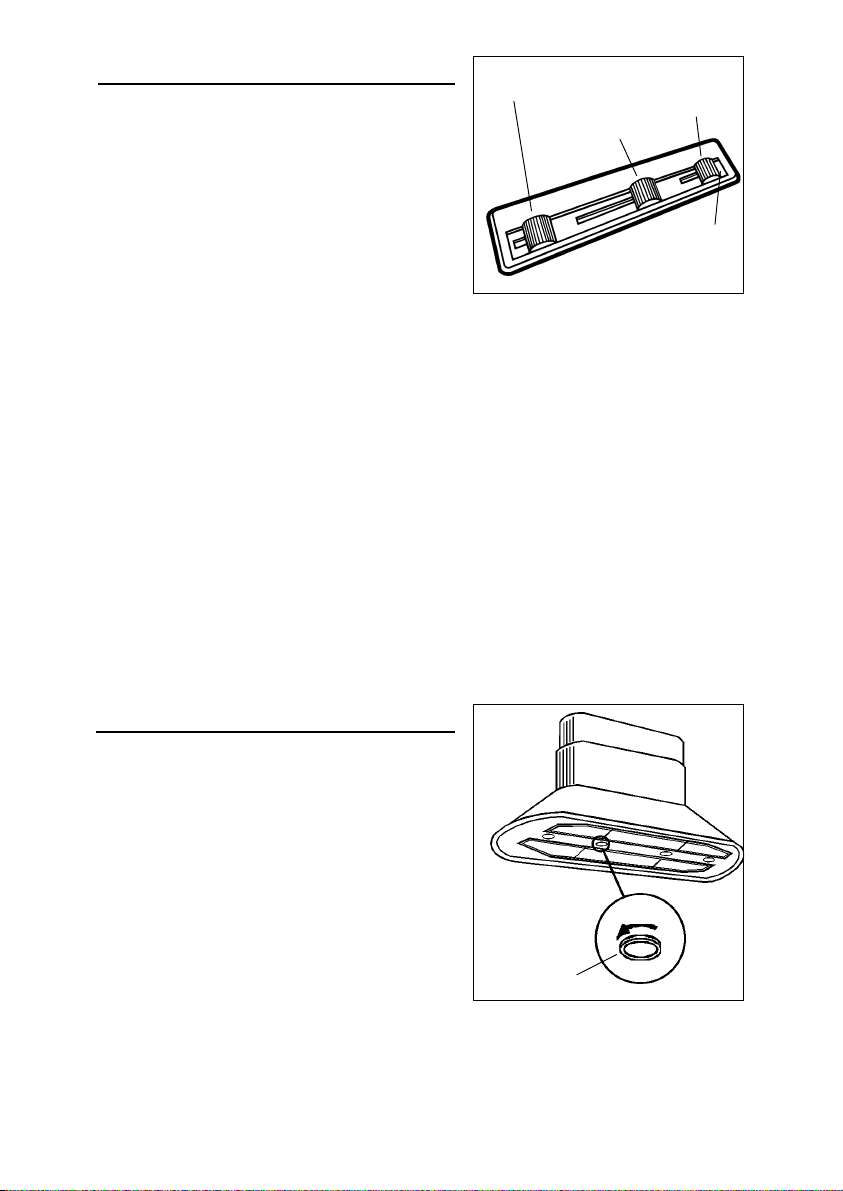

Pull latch handle downward to remove the filter.
Hood Cleaning
Stainless steel is one of the easiest materials to
keep clean. Occasional care will help preserve
its fine appearance.
Cleaning tips:
OHot water with soap or detergent is all that is usually needed.
OFollow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to
avoid water marks.
OFor discolorations or deposits that persist, use a non-scratching household cleanser
or stainless steel polishing powder with a little water and a soft cloth.
OFor stubborn cases, use a plastic scouring pad or soft bristle brush together with
cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
ODO NOT allow deposits to remain for long periods of time.
ODO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere
to the surface causing rust.
ODO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to
remain in contact with stainless steel for extended periods. Many of these com-
pounds contain chemicals which may be harmful. Rinse with water after expo-
sure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.
GREASE FILTERS

- 12 -
OPERATION
Controls
The hood is operated using the slide controls
under the front edge of the hood.
The light switch turns the light on and off.
The blower on / off switch turns the blower on
to the running speed set by the blower speed
control. The blower must be turned on and off
using this switch.
The blower speed control changes the run-
ning speed of the blower (1-2-3).
The pilot lamp lights up whenever the blower is on.
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.
LIGHT
SWITCH
PILOT
LAMP
BLOWER
SPEED
CONTROL
BLOWER
ON / OFF
SWITCH
RING NUT
HALOGEN BULBS
This range hood requires four (4) halogen
bulbs (Type T3, 12Volt, 20 Watt Max, G-4
Base).
ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.
To change bulbs:
1. Loosen the ring nut by turning it
counterclockwise.
2. Remove the bulb by pulling sideward - DO
NOT ROTATE. CAUTION: BULB MAY BE
HOT!
3. Replace with Type T3, 12Volt, 20 Watt Max,
G-4 Base halogen bulb. Do not touch replacement bulb with bare hands!
If lights fail to operate, disconnect power at the service entrance. Check fuse and
replace if necessary.
One fuse is used for each two bulbs.

- 13 -
FUSE/S
REMOVE THE SUPPORT
WARRANTY

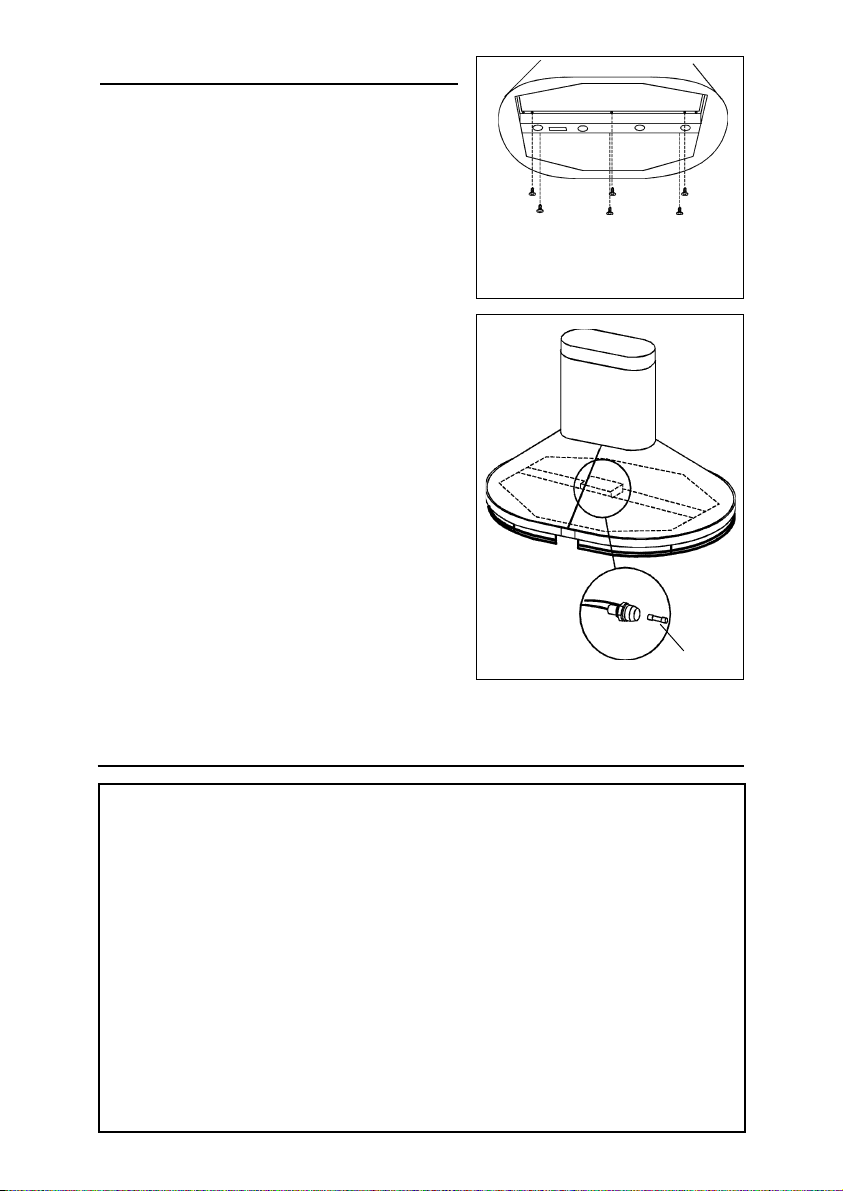

FUSE REPLACEMENT
SWITCH OFF THE ELECTRICITY SUPPLY.
Remove the grease filters.
Remove the electrical box support and open
the electrical box.
Replace with the same type of fuse (5x20mm,
4A, 125V).
ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free
from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found
to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS,
FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover
(a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation
instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not
allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S
SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated below,
(b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of
requesting warranty service, you must present evidence of the original purchase date.
In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

- 14 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENTS
POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU
DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:
1. N’utilisezcetappareilque commecela estindiqué parle constructeur.Si vousavez des
problèmes,contactezlefabriquantàl’adresse ouaunuméro detéléphoneindiquésdans
lagarantie.
2. Avantde pourvoirà l’entretienou aunettoyage devotreappareil, éteignez-leau tableau
descommandesoubloquezletableaudescommandesafind’éviterdelemettreenmarche
accidentellement.Si vousnepouvez pasbloquerle systèmepermettantd’éteindre votre
appareil,appliquez unavertissementextérieurd’unefaçonsure,commeparexempleun
panneau,sur letableaudes commandes.
3. L’assemblageet laconnexion électriquedoivent êtrefaits pardes personnesqualifiées
enrespectant lesnormes etrèglements envigueur,y comprisles normeset règlements
concernantles possibilitésd’incendie.
4. Ilestindispensablequ’ilyait suffisammentd’airpourquela combustionetl’évacuationdes
gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
lesindicationsdonnéesparlefabricantdubrûleurainsi quelesnormesdesécuritécomme
cellesquisont publiéesparl’AssociationNationale pourlaProtectioncontre lesIncendies
NationalFireProtectionAssociation(NFPA)etlaAmericanSocietyforHeating,Refrigeration
andAirConditioning Engineers(ASHRAE),etles autoritéslocalesenmatièrede normes.
5. Quandvous coupezou percezdes trousdans lemur oule plafond,n’abîmez pasles fils
électriquesou autres.
6. Leventilateur canalisédoittoujours évacuerl’air versl’extérieur.
7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.
8. Afindediminuertout risqued’incendie n’utilisezque desconduits enmétal.
9. Votre appareil doit être relié à la terre.
ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:
A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu
sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.
B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées
ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).
C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse
s’accumule sur le ventilateur ou sur le filtre.
D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson
dont la taille est appropriée à la surface de votre élément de cuisson.
AVERTISSEMENTS
POURREDUIRELESRISQUESDEDOMMAGESAUXPERSONNESAUCASOÙVOTRE
CUISINIEREPRENDRAIT FEU,OBSERVEZLESINSTRUCTIONSSUIVANTES:*
1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU
- Vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une
violente explosion de vapeur.
SEULEMENT POUR UTILISATION DOMESTIQUE
!
!

- 15 -
4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le
mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers
une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”
publiées par NFPA.
ATTENTION
1. Pour usage intérieur seulement.
2. Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur. Ne pas
évacuer l’air dans des espaces clos comme l’intérieur des murs ou plafonds ou dans le
grenier, vide sanitaire ou garage.
3. Faites attention lorsque vous utilisez des agents nettoyants ou des détergents.
4. Évitez d'utiliser des produits alimentaires pouvant produire des flammes sous la hotte.
5. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer des
matières ou des vapeurs dangereuses ou explosives.
6. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, gardez votre appareil à l’abri des poussières de gypse et de construction
ou de rénovation, etc.
7. Le moteur de votre ventilateur possède une protection thermique qui l’éteindra
automatiquement s’il devient surchauffé. Il redémarrera automatiquement une fois refroidi.
Si le moteur continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.
8. Pour une meilleur évacuation des odeurs de cuisson, le bas de la hotte devrait être à un
minimum de 24 po et à un maximum de 30 po au-dessus de la surface de cuisson.
9. Deux installateurs sont recommandés lors de l’installation étant donné la grande dimension
et le poids de cette hotte.
10. Ce produit est doté d’un thermostat pouvant activer automatiquement le ventilateur. Pour
réduire le risque de blessures et éviter l’activation accidentelle, coupez le courant depuis
le panneau d’alimentation électrique et verrouillez-le ou apposez sur celui-ci une étiquette
de couleur vive.
11. Utilisez uniquement avec un ensemble de cordon d’alimentation approuvé.
12. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre appareil
pour de plus amples renseignements et exigences.
!

- 16 -
4 VIS D’ASSEMBLAGE
(6x70mm)
STRUCTURE
DE SUPPORT
CONDUIT
DECORATIF
COLLIER
D’EVACUATION
8 RONDELLES
Ø6.4mm
8 VIS
D’ASSEMBLAGE
(3.9x9.5mm
Tête ronde)
4 ECROUS
4 RONDELLES
Ø4.5mm
PREPAREZ LA HOTTE
Enlever la hotte dans l’emballage et controller le
contenu.
Vous devez recevoir :
1 - Hotte
1 - Conduit décoratif
1 - Structure de support
1 - Sachet (B080810526) avec:
4 - Vis d’assemblage (6 x 70mm)
8 - Rondelles Ø 6.4mm
4 - Rondelles Ø 4.5mm
8 - Vis d’assemblage (3.9 x 9.5mm Tête ronde)
2 - Vis d’assemblage (3.9 x 13mm Tête ronde)
4 - Ecrous
2 - Enjoliveur
1 - Collier d’évacuation
1 - Instructions pour l’installation
2 VIS
D’ASSEMBLAGE
(3.9x13mm
Tête ronde)
2 ENJOLIVEUR

- 17 -
DE 24”(61cm) À 30”
(76cm) AU-DESSUS
DU PLAN DE CUISSON
TUYAU ROND
DE 10”
CONDUIT
DÉCORATIF
TUYAU
ROND DE8”
CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE”
ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In-
Line”. La hotte IEX102 doit être installée avec un ventilateur des modèles suivants
EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9, ou ILB11 uniquement. On ne peut pas
utiliser d’autres ventilateurs (les ventilateurs sont vendus séparément).
Le ventilateur doit être compris dans la liste UL pour l’utilisation au Canada et aux
USA et approuvée pour l’utilisation avec un “dispositif de contrôle de la vitesse” à
l’état solide, dont les données sur la plaque sont 120V, 60 Hz, 6.0 A max.
INSTALLATION DU SYSTEME D’EVACUATION
NOTE: Pour réduire les risques d’incendie n’utiliser que des conduits métalliques.
1. Choisir l’emplacement où le ventilateur externe ou le ventilateur “In-Line” sera
monté. Voir les illustrations ci-dessous pour le choix de l’emplacement et les
éventuelles restrictions à suivre.
2. Un conduit d’évacuation étroit et court rendra la hotte plus performante.
3. Des conduits d’évacuation longs, avec des coudes et des raccords rendront la
hotte moins efficace. Les utiliser le moins possible. En cas de conduits
d’évacuation longs on utilisera un diamètre supérieur.
4. Après avoir installé le ventilateur externe ou le ventilateur “In-Line”, raccorder le
tuyau métallique rond dans le sens de l’emplacement de la hotte. Utiliser du
chaterton pour fermer hermétiquement les joints entre les tuyaux.
5. Dans le modèle 414, il faut un tuyau d’un diamètre de 8” à 10” .Pour obtenir de
bons résultats il faut installer la transition le plus près possible de la hotte
VENTILATEUR EXTERNE
HOTTE
VENTILATEUR
EXTERNE
TRANSITION
DE 8” à 10”
(de 20cm à
25cm)

- 18 -
INSTALLATION DU SYSTEME
DE SUPPORT
1. Installez, à l’emplacement de votre hotte,
un cadre croisé de 2 x 4 entre les solives
du plafond en suivant les dimensions qui
vous sont indiquées.
2. Perfectionnez la surface du plafond.
Assurez-vous de bien marquer l’empla-
cement des solives et du cadre croisé au
plafond.
3. Placez la structure de support comme
cela est indiqué. Après avoir fait la fixation,
la flèche doit braquer sur le plafond.
4. Fixez la structure de support aux solives et
au cadre croisé au moyen des quatre vis
(6x70mm) et quatre rondelles qui vous sont
fournies (D.6.4mm). Assurez-vous que les
vis soient bien centrées dans les solives
et dans le cadre croisé de sorte que le tout
soit bien solide.
5. Réglez la hauteur totale de la structure de
support. Désserrez et resserrez les 4 vis
dans les fissures permettant de régler la
hauteur selon ce qui est nécessaire.
Installez 4 vis (3.9x9.5mm) et 4 rondelles
(D.4.5mm) qui se trouvent à l’intérieur du
sachet accessoires.
Considérez que la hauteur de votre hotte
est de 11-7/16” (29 cm) et que le bas de
votre hotte doit être à entre 24” et 30” au
maximum au-dessus du plan de cuisson.
VUE DE HAUT DU CADRE CROISÉ
713/16”
(19.8cm)
913/16”(25cm)
SURFACE DU
PLAFOND
DEVANT
VIS
D’ASSEMBLAGE
(6x70mm)
RONDELLES
(Ø6.4mm)
913/16”
CADRE CROISÉ
SOLIVES DU
PLAFOND
FISSURE POUR RÉGLAGE
EN HAUTEUR
STRUCTURE
DE SUPPORT
VENTILATEUR IN-LINE

- 19 -
ASSEMBLAGE DU CONDUIT
DECORATIF
1. Fixez le conduit supérieur à la structure de
support du haut avec les vis d’assemblage
(3.9x13mm).
2. Installer le conduit inférieur pour qu’il
touche le plafond et le fixer provisoirement
à l’aide des vis d’assemblage (3.9x9.5mm).
INSTALLER LE CONDUIT INFERIEUR
INSTALLATION DU COLLIER
D’EVACUATION
1. Pliez les 2 languettes vers l’extérieur.
2. Fixez le collier d’évacuation sur la hotte
au moyen de 2 vis d’assemblage
(3.9x9.5mm).
CONDUIT
SUPERIEUR
CONDUIT INFERIEUR
VIS
D’ASSEMBLAGE
(3.9x13mm)
ASSEMBLAGE DE VOTRE
HOTTE A LA STRUCTURE DE
SUPPORT
Fixez votre hotte à la structure de support,
comme cela est indiqué, au moyen des quatre
(4) écrous et rondelles.
2
1FIXEZ LE CONDUIT SUPERIEUR
VIS D’ASSEMBLAGE
(3.9x9.5mm)
LANGUETTES
COLLIER
D’EVACUATION
ECROU
VIS D’ASSEMBLAGE
(3.9x9.5mm)
UTILISEZ (4) ECROUS ET (4)
RONDELLES
RONDELLES
(Ø6.4mm)

- 20 -
INSTALLATION ELECTRIQUE
ATTENTION:L’installation électrique
doit être faite par du personnel qualifié selon
les normes. Cette hotte de cuisinière doit
être installée correctement.
Ne pas faire fonctionner tant que tous les
fils n’ont pas été branchés.
Branchement du ventilateur à la hotte :
1. Tirer un câble à 2 fils avec la terre
ventilateur externe (ou ventilateur “In-
Line”) vers le tableau de l’installation
électrique de la hotte portant la mention
«motor connection».
2. Enlever le couvercle du tableau électrique
et enlever un knockout.
3. Fixer le “conduit” au boîtier de connexion
à l’aide d’un connecteur approprié pour
ce “conduit”.
4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le rouge
au noir et le vert à la terre.
5. Remettre le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.
Branchement du ventilateur externe ou «in-
Line» :
1. Effectuer les branchements électriques
sur le ventilateur externe ou “In-Line” (Voir
la notice jointe)
Branchement du courant à la hotte :
1. Tirer un câble électrique de 120 VAC au
tableau électrique de la hotte portant
l’inscription “120VAC input”.
2. Enlever le couvercle du tableau électrique
et enlever un knockout.
3. Fixer le “conduit” au boîtier de connexion
à l’aide d’un connecteur approprié pour
ce “conduit”.
4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le noir
au noir et le vert à la terre.
5. Remplacer le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.
!
BRANCHER:LE
BLANC AVEC LE
BLANC, LE ROUGE
AVEC LE NOIR ET LE
VERT à LA TERRE
BRANCHER:LE
BLANC AVEC LE
BLANC, LE NOIR AU
NOIR ET LE VERT à LA
TERRE
TABLEAU PORTANT
INSCRIPTION “MOTOR
CONNECTION”
TABLEAU
PORTANT
L’INSCRIPTION
“120 VAC INPUT”
120 Volt 60Hz
LINE-IN
BRANCHEMENT DU VENTILATEUR
À LA HOTTE
BRANCHEMENT DU COURANT A LA
HOTTE
Ventilateur externe ou
«In-Line»
