Best Range Hood U102E User manual

Model U102E
ENGLISH.....................................2
FRANÇAIS..................................16
ESPAÑOL..................................30
BEST BY BROAN P.O. Box 140, Hartford, WI 53027
REGISTER YOUR PRODUCT ONLINE AT www.bestbybroan.com/register
99043487B

- 2 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
INTENDED FOR DOMESTIC COOKING ONLY
!

- 3 -
!
CAUTION

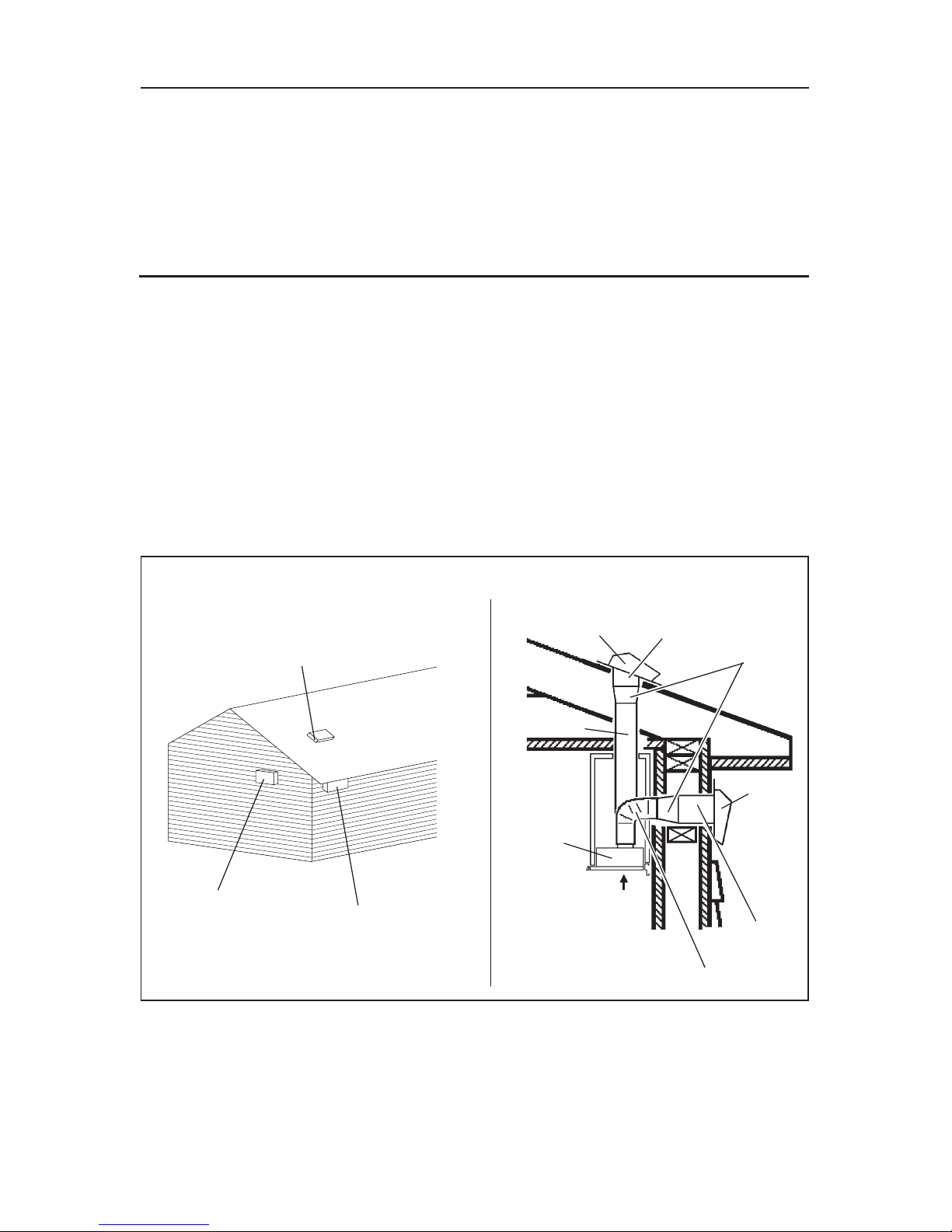

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
2. Take care when using cleaning agents or detergents.
3. Avoid using food products that produce flames under the Range Hood.
4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate-
rials and vapors.
5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
6. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
7. For best capture of cooking impurities, the bottom of the hood should be a minimum of
22-1/2" above the cooking surface.
8. Three installers are recommended because of the large size and weight of this hood.
9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
10. To reduce the risk of fire and electric shock, the Best U102E Series hood must be
installed with blower models EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9 or ILB11 only.
Other blowers cannot be substituted. (blowers sold separately).
11. Use with approved cord-connection kit only.
12. Please read specification label on product for further information and requirements.
13. Automatically operated device. To reduce the risk of injury, disconnect power before
servicing.

- 4 -
OPERATION
For quiet operation and best capture of smoke, steam and other cooking
impurities, always operate this unit with the slide-out visor fully open.

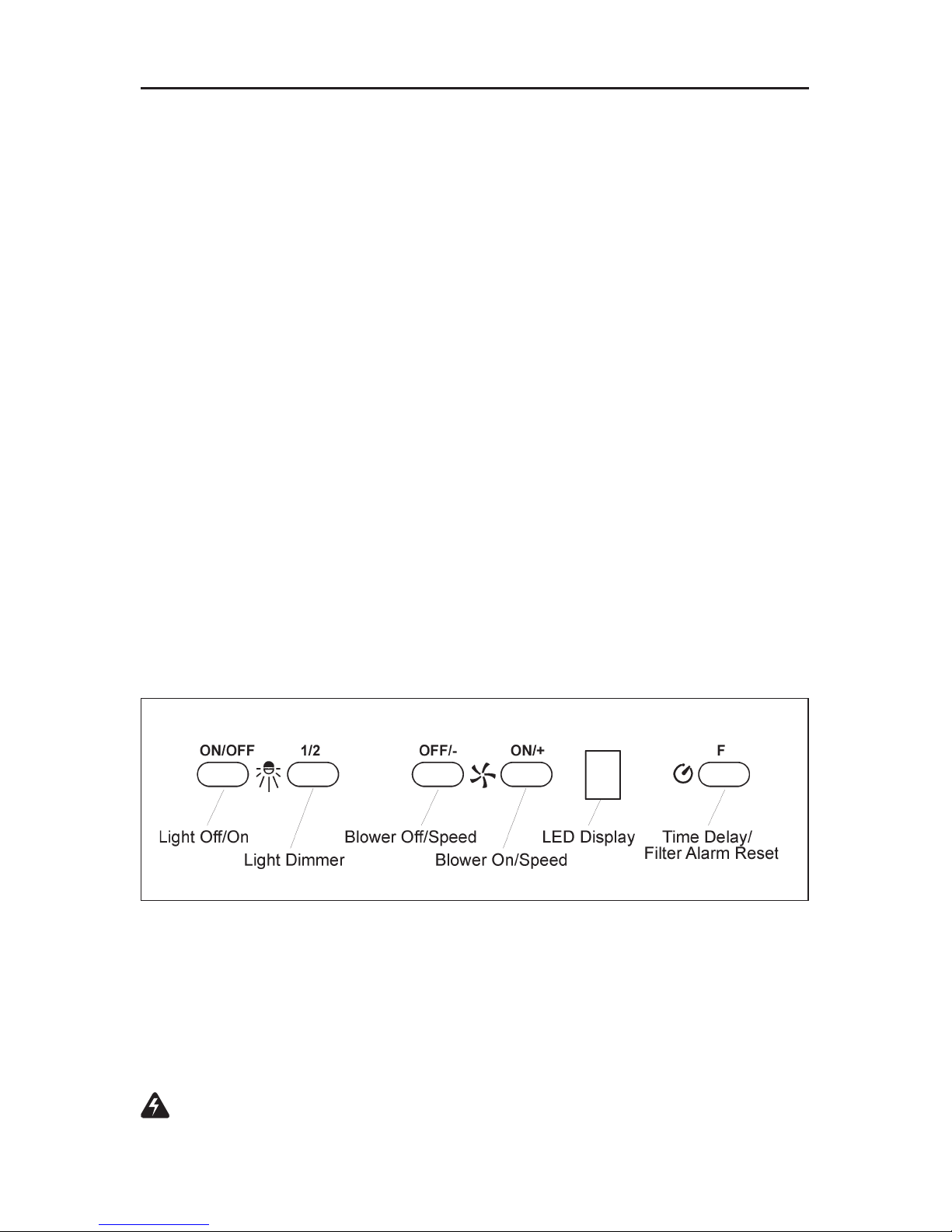

Controls
The hood is operated using the (5) push buttons located on the slide-out visor.
The Light Off/On switch turns the lights on to low intensity and turns them off.
The Light Dimmer switch alternates light intensity from low to high.
The Blower Off/Speed switch turns the blower off and changes blower speed to four
different speed settings: high, medium-high, medium-low and low speed.
Depress and hold the button for 2 seconds to turn the blower off.
The Blower On/Speed switch turns the blower on to four different speed settings:
Low, medium-low, medium-high and high speed. The visor must be open for the
blower to be operational.
The LED Display:
Indicates blower speed selection from 1 (lowspeed) to 4 (high speed).
Flashes the blower speed when the 10-minutes delay off has been activated.
After 30 hours of operation, the center segment of the display blinks and remains
lit, indicating that filters need to be cleaned.
The Time Delay switch activates a delay off feature. When pushed, the blower will
continue to operate at the current speed setting for 10-minutes before automatically
turning itself off.
The Filter Alarm Reset switch is used to reset the 30-hour filter timer. After filters
are cleaned or replaced, press this switch once to reset the filter clean alarm.
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING : The HEAT SENTRY thermostat can start the blower even if
the hood is turned OFF. When this occurs, it is impossible to turn the blower
OFF with its switch. If you must stop the blower, do it from the main electrical
panel.

- 5 -

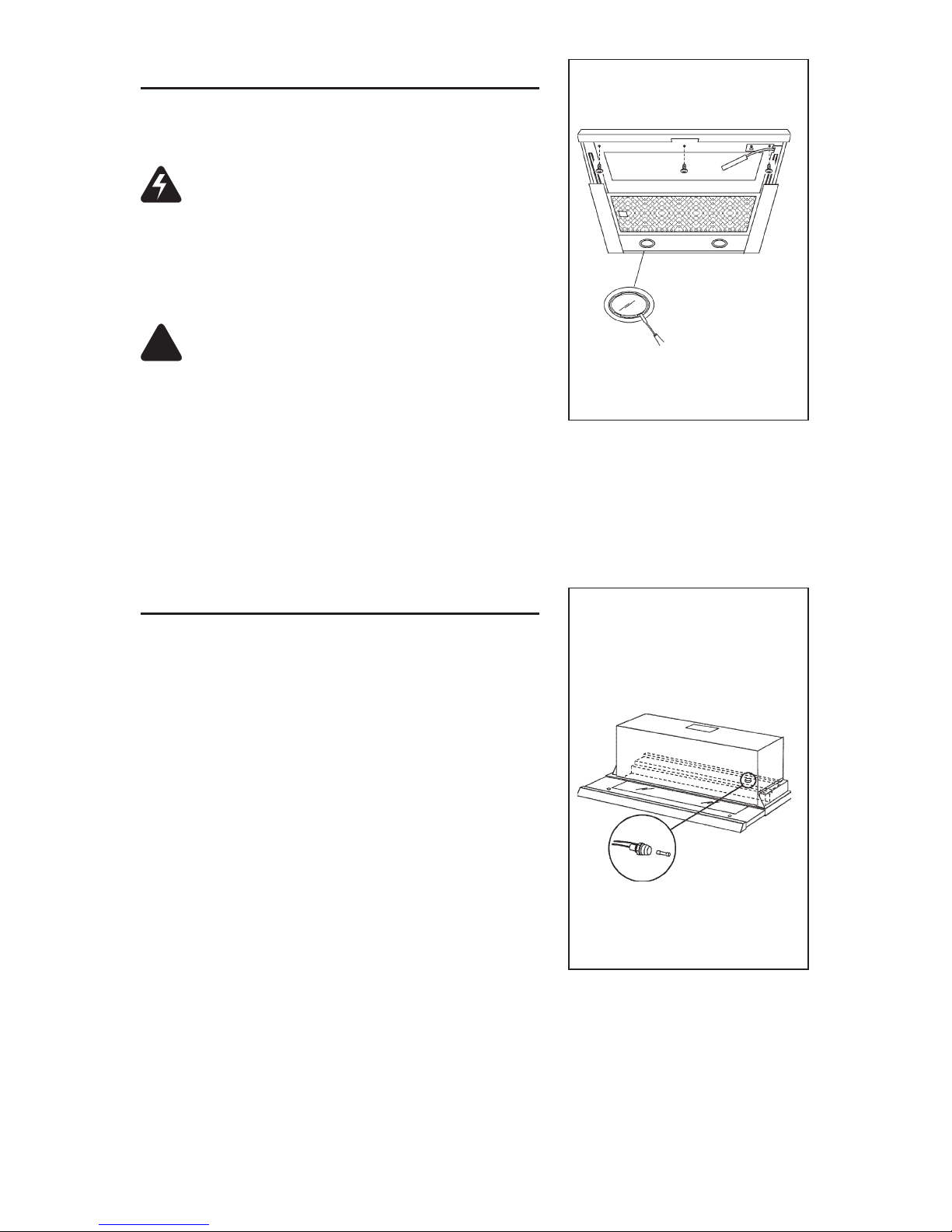

FUSE REPLACEMENT
IF LIGHTS FAIL TO OPERATE, DISCONNECT
POWER AT THE SERVICE ENTRANCE. CHECK
THE FUSE AND REPLACE IF NECESSARY.
1.Remove the grease filter and pull the visor open.
2.Locate the fuse holder on the top right hand side
of the light housing.
3.Unscrew the fuse holder cap and remove the
fuse.
4.Replace the fuse with the same size and
amperage (5 x 20mm, 4 amp, 125 volt).
DO NOT use fuses greater than 4 Amps. Fuses
greater than 4 Amps may damage the
transformer.
5.Reinstall the fuse cap and grease filter.
6.Reconnect power at the service entrance.
HALOGEN BULBS
This range hood requires two halogen bulbs (Type
T3, 12Volt, 20Watt Max, G-4 Base).
WARNING: Always switch off the
electricity supply before carrying out any
operations on the appliance.
To change bulbs:
1. Open the cover by prying from the proper slots.
- DO NOT ROTATE.
CAUTION: Bulb may be hot.
2. Replace with a Type T3, 12Volt, 20Watt Max,
G-4 Base bulb. Do not touch replacement bulb
with bare hands!
DO NOT use bulbs greater than 20 Watts.
Bulbs greater than 20 Watts will cause the
fuse to open.
!

- 6 -
MAINTENANCE
Proper maintenance of the Range Hood will assure proper performance of the
unit.
Before Servicing Or Cleaning Unit, Switch Power Off At Service Panel And Lock
Service Disconnecting Means To Prevent Power From Being Switched On
Accidentally.
When The Service Disconnecting Means Cannot Be Locked, Securely Fasten
A Prominent Warning Device, Such As A Tag, To The Service Panel.
Grease Filters
The grease filters should be cleaned when the LED Display flashes when
the blower is off (i.e. 30 hours of operation). Use a warm detergent
solution to clean filters. Filters are dishwasher safe. See page 13 for filter
removal and installation instructions.
Hood Cleaning
Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.
Cleaning tips:
1. Hot water with soap or detergent is all that is usually needed.
2. Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to
avoid water marks.
3. For discolorations or deposits that persist, use a non-scratching household cleanser
or stainless steel polishing powder with a little water and a soft cloth.
4. For stubborn cases, use a plastic scouring pad or soft bristle brush together with
cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
5. DO NOT allow deposits to remain for long periods of time.
6. DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere
to the surface causing rust.
7. DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to
remain in contact with stainless steel for extended periods. Many of these com-
pounds contain chemicals which may be harmful. Rinse with water after expo-
sure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.

- 7 -
PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1 - 8” Damper / Duct Connector
1 - Glass Visor
1 - Decorative Spacer
1 - Parts Bag containing:
2 - Mounting Brackets
4 - Machine Screws (M4 x 30mm Pan Head)
7 - Mounting Screws (3.9 x 9.5mm Pan Head)
4 - Flat Washers (4 mm diameter)
8 - Screws (4.2 x 15mm Pan Head)
1 - Installation Instructions
8” DAMPER/DUCT CONNECTOR
4 FLAT WASHERS
2 MOUNTING BRACKETS
DECORATIVE SPACER
4 MACHINE SCREWS
(M4 x 30mm PAN HEAD)
8 MOUNTING SCREWS
(4.2 x 15mm PAN HEAD)
7 MOUNTING SCREWS
(3.9 x 9.5mm PAN HEAD)
GLASS VISOR

- 8 -
PREPARE WALL CABINET
1. Prior to wall cabinet installation, remove doors
and door mounting hardware.
2. Cut an opening into the bottom panel to the
dimensions shown.
3. Cut out openings for the duct and electrical
wiring.
4. Install cabinet on the wall and secure per cabinet
manufacturer’s recommendations. The cabinet
must be securely fastened to studs and framing
behind the drywall prior to hood installation.
Cabinet-
Widht “A” “B”
28-1/2” 15”
30”
34-1/2” 18”
36”
40-1/2” 21”
42”
PREPARE THE HOOD
1. Loosley assemble both mounting brackets to
the hood using M4 x 30mm machine screws
and flat washers.
2. Place the 8” damper/duct connector on top of
the range hood discharge opening. Remove
tape from damper flaps.
Secure with (4) 3.9 x 9.5mm screws.
3. Assemble wall spacer to the hood with (3) 3.9 x
9.5mm screws.
NOTE: The spacer is designed to fill a 5/8” gap
between the wall and the back of the hood. If
the gap is larger, a non-combustible material
that is in compliance with local building codes
must be used to fill this gap.
MOUNTING SCREWS
(3.9x9.5mm)
WALL
SPACER
MOUNTING SCREWS
(3.9x9.5mm)
MACHINE
SCREWS
(M4x30mm)
WASHERS

- 9 -
INSTALL THE HOOD
NOTE: At least three people will be required to
mount the hood.
1. Raise the hood up into the wall cabinet. Adjust
brackets to contact inside walls of the cabinet.
2. Make sure the front edge of the hood drawer
support is aligned with the front of the wall
cabinet. Center the hood on the wall cabinet.
3. Tighten the (4) mounting bracket machine
screws previously installed.
4. Fasten the hood to the cabinet with (8) 4.2 x
15mm pan head screws.
Make sure that screws will not penetrate finished
cabinet side walls.
5. Open the slide out drawer. Place the glass panel
into the open recessed area of the drawer.
6. Slide glass left or right until it is centered in the
opening and securely retained.

- 10 -
INSTALL THE DUCTWORK
NOTE: To reduce the risk of fire, use only metal ductwork.
1. Choose the location where the Exterior or In-Line Blower will be mounted. See
illustrations below for mounting location suggestions and restrictions.
2. A straight, short duct run will allow the hood to perform most efficiently.
3. Long duct runs, elbows and transitions will reduce the performance of the
hood. Use as few of them as possible. Larger ducting may be required for best
performance with long duct runs.
4. After the Exterior or In-Line Blower has been installed, connect round metal
ductwork and work back towards the hood location. Use duct tape to seal joints
between ductwork sections.
5. An 8” round to 10” round transition (Model 414) is required. For best air
performance, install the transition as close to the range hood as possible.
HOOD
22-1/2”
ABOVE
COOKING
SURFACE
EXTERIOR
BLOWER
8” TO 10”
ROUND
TRANSITION
8” ROUND
DUCT
EXTERIOR
BLOWER 10” ROUND
DUCT
8” ROUND
ELBOW
10”
ROUND
DUCT
EXTERIOR OR IN-LINE BLOWER SELECTION
CAUTION: Either an exterior blower or in-line blower may be used with this hood.
The U102E hood must be installed with blower models EB6, EB9, EB12, EB15,
ILB3, ILB6, ILB9, or ILB11 only. Other Blowers cannot be substituted (Blowers sold
separately).
The blower must be UL listed for Canadian and U.S. use, and evaluated for use with
solid state speed control, rated 120V, 60 Hz, 6.0 A max.
OK
OK

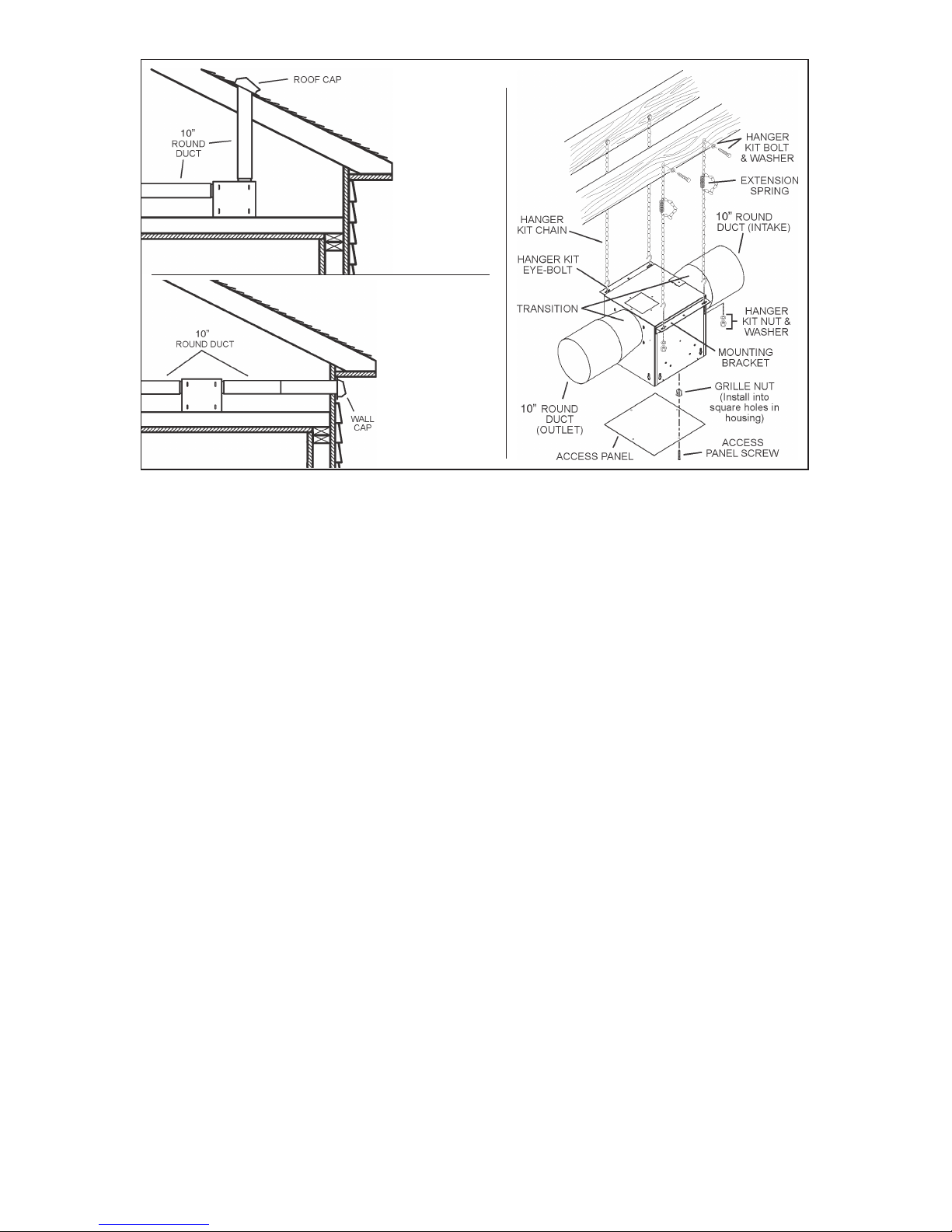

SUGGESTED MOUNTING LOCATIONS
EXTERIOR BLOWER
CAUTION: MAY NOT FIT
UNDER EAVES OF SINGLE
STORY HOMES

- 11 -
IN-LINE BLOWER

- 12 -
WIRING
CAUTION: All electrical wiring should
be done by a qualified person (s) in
accordance with all applicable codes and
standards. This range hood must be
properly grounded.
Do not turn power on at service panel until
all wires have been connected.
Blower connection at hood:
1. Run 2-wire plus ground power cable from
the Exterior or In-Line Blower to the hood’s
wiring box marked “motor connection”.
2. Remove the cover from the wiring box and
remove one knockout.
3. Securetheconduittothewiringbox through
a conduit connector.
4. Make electrical connections at the hood.
Connect white-to-white, red-to-black and
green-to-ground.
5. Replace the wiring box cover and screws.
make sure wires are not pinched between
the cover and box.
Exterior or In-line blower connection:
1. Make electrical connections at the exterior
or in-line blower (see instructions provided
with the exterior or in-line blower).
Power connection at hood:
1. Run 120 VAC electrical power cable to the
hood wiring box marked “120VAC input”.
2. Remove the cover from the wiring box and
remove one knockout.
3. Securetheconduit to thewiringbox through
a conduit connector.
4. Make electrical connections at the hood.
Connect white-to-white, black-to-black
and green-to-ground.
5. Replace the wiring box cover and screws.
Make sure wires are not pinched between
the cover and box.
BLOWER CONNECTION AT
HOOD
BOX MARKED
“MOTOR
CONNECTION”
!
CONNECT: WHITE-TO-WHITE,
RED-TO-BLACK,
GREEN-TO-GROUND.
BOX MARKED
“120 VAC INPUT”
POWER CONNECTION AT HOOD
CONNECT:
WHITE-TO-WHITE,
BLACK-TO-BLACK,
GREEN-TO-GROUND.
120 Volt 60Hz
LINE-IN
Exterior or
In-Line blower

- 13 -
WARRANTY
BROAN ONE YEAR LIMITED WARRANTY
Broan warrants to the original consumer purchaser of its products that such products will be free from defects in materials
or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR
FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge, any product or part which is found to
be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan), faulty
installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE THE PURCHASER’S SOLE AND
EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUEN-
TIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan at the address stated below or telephone: [phone], (b) give
the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.
BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027
GREASE
FILTER
INSTALL FILTERS
To install the GREASE filter, grip the latch tab
and pull it down. This will disengage the filter
from the hood.
To remove the GREASE filter, align filter tabs
on the side of the filter with slots in the hood
drawer. Pull latch tab down, push filter up into
place and release the tab.
Make sure the filter is securely engaged after
assembly.

- 14 -

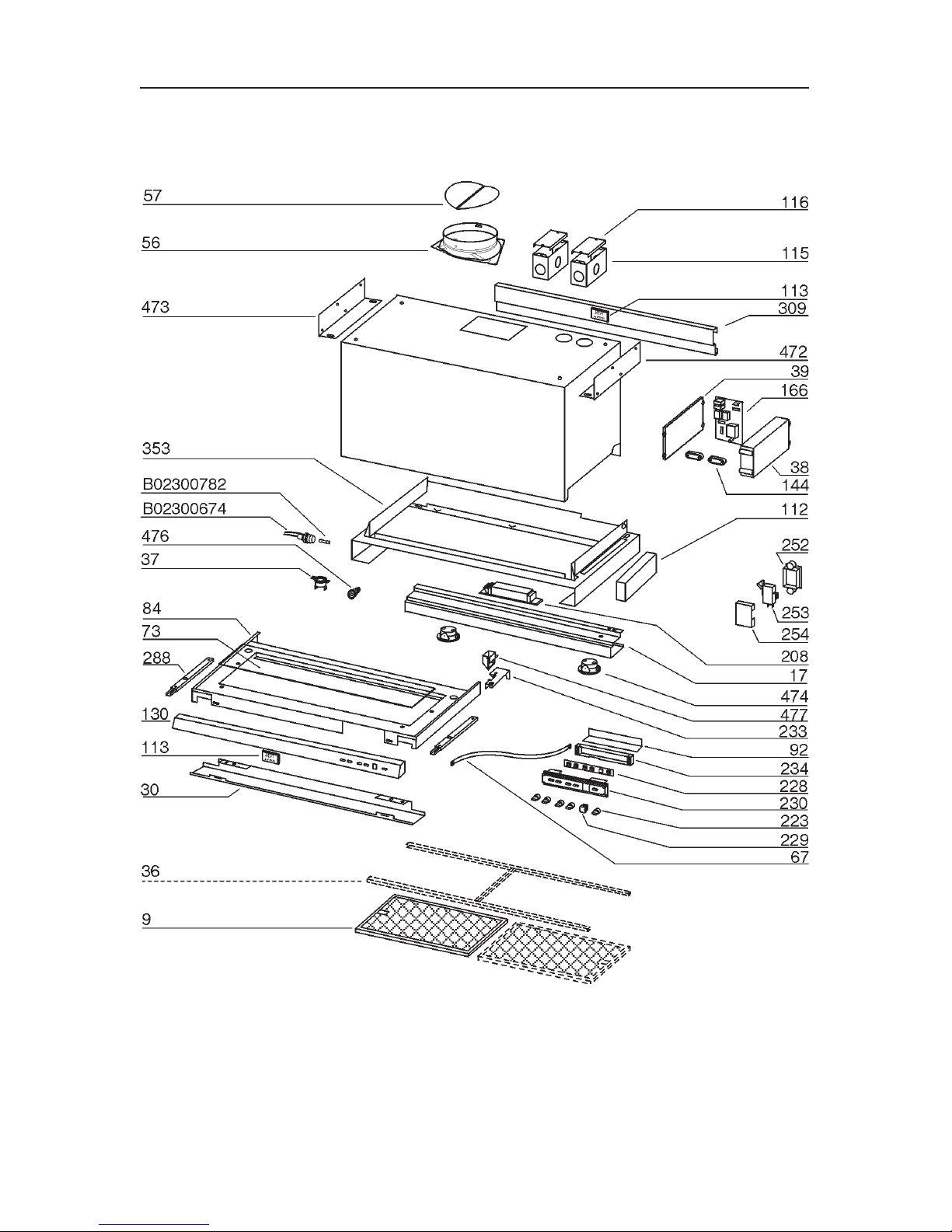

SERVICE PARTS
MODEL U102E

- 15 -
KEY NO. PART NO. DESCRIPTION
9 B08087077 Grease filter (36” model)
9 B08087016 Grease filter (30” model)
9 B08087017 Grease filter (42” model)
17 BE3347241 Halogen Support (36” model)
17 BE3347372 Halogen Support (30” model)
17 BE3347378 Halogen Support (42” model)
30 BE3347340 Controls protection (36” model)
30 BE3347370 Controls protection (30” model)
30 BE3347259 Controls protection (42” model)
36 BE3403716 Filter Frame (36” model)
36 BE3403765 Filter Frame (42” model)
37 B02300804 Heat Sentry
38 B03292357 Electrical Box
39 B03294033 Electrical Box Cover
73 B02005069 Glass (36” model)
73 B02005070 Glass (30” model)
73 B02005071 Glass (42” model)
84 BE3403714 Display visor (36” model)
84 Be3403752 Display visor (30” model)
84 Be3403762 Display visor (42” model)
112 B03294746 Wiring Protection
113 B02011284 Name Plate
115 BE3334250 Wiring Box
116 BE3334252 Wiring Box Cover
130 B003101208 Front Panel (36” model)
130 B003101220 Front Panel (30” model)
130 B003101227 Front Panel (42” model)
144 B03292287 Wire Clamp
166 B08086701 Wiring Board
208 B02300783 Transformer
223 B03294171 Switch botton
233 B03294740 Closing
252 B03292349 Microswitch box
253 B02300620 Microswitch
254 B03292350 Microswitch box cover
288 B020111650 Runner ball
309 B003101216 Spacer (36” model)
309 B003101222 Spacer (30” model)
309 B003101228 Spacer (42” model)
353 BE3403713 Display support (36” model)
353 BE3403751 Display support (30” model)
353 BE3403761 Display support (42” model)
472 BE3347252 Right Bracket
473 BE3347251 Left Bracket
474 B02300733 Halogen Lamp
476 B03292203 Spacer Panel
477 B03294785 Upper Closing
998 B080810599 Hardware Package
ARU B08092501 Flange + Non Return Flap Assembly (56,57)
* B06108277 Switch Box Assembly:
includes Key Nos. 234, 228, 223, 229, 67,
230, 92)
- B02300782 Fuse
- B02300674 Fuse Holder
* Not shown assembled.
SERVICE PARTS
MODEL U102E- Parts for stainless steel models shown. For service parts for black,
white, polished brass, or brushed copper models, call Broan Customer Service.

- 16 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE
DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:
1. N’utilisezcet appareil quecomme cela estindiqué parle constructeur. Sivous avez des
problèmes,contactezlefabriquant àl’adresseouau numérodetéléphoneindiquésdans
lagarantie.
2. Avantde pourvoir àl’entretien ouau nettoyagede votre appareil,éteignez-le autableau
descommandesoubloquezletableaudescommandesafind’éviterdelemettreenmarche
accidentellement.Sivous nepouvezpas bloquerle systèmepermettantd’éteindre votre
appareil,appliquezun avertissementextérieurd’unefaçon sure,commepar exempleun
panneau,sur le tableau descommandes.
3. L’assemblageet la connexionélectrique doiventêtrefaits pardes personnes qualifiées
enrespectant lesnormes etrèglements en vigueur,y comprisles normeset règlements
concernantles possibilitésd’incendie.
4. Ilestindispensablequ’ilyaitsuffisammentd’airpourquelacombustionetl’évacuationdes
gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
lesindicationsdonnéesparlefabricantdubrûleurainsiquelesnormesdesécuritécomme
cellesquisontpubliéesparl’Association NationalepourlaProtectioncontrelesIncendies
NationalFireProtectionAssociation(NFPA)etlaAmericanSocietyforHeating,Refrigeration
andAirConditioningEngineers(ASHRAE),et lesautoritéslocalesenmatièrede normes.
5. Quandvous coupez oupercez des trousdans le murou le plafond,n’abîmezpas lesfils
électriquesou autres.
6. Leventilateur canalisé doit toujoursévacuer l’air vers l’extérieur.
7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.
8. Afinde diminuer toutrisque d’incendie n’utilisezquedes conduits enmétal.
9. Votre appareil doit être relié à la terre.
ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:
A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu
sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.
B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées
ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).
C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse
s’accumule sur le ventilateur ou sur le filtre.
D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson
dont la taille est appropriée à la surface de votre élément de cuisson.
AVERTISSEMENT
POURREDUIRELESRISQUESDEDOMMAGESAUXPERSONNESAUCASOÙVOTRE
CUISINIEREPRENDRAITFEU, OBSERVEZLESINSTRUCTIONSSUIVANTES:*
1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU
- Vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une
violente explosion de vapeur.
POUR USAGE DOMESTIQUE SEULEMENT
!!

- 17 -
4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le
mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers
une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”
publiées par NFPA.
ATTENTION
1. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de
prévoir un conduit de ventilation extérieur. Ne videz pas l’air dans les espaces limités
par des murs ou des plafonds, les combles, les passages étroits ou les garages.
2. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.
3. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.
4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou qui peuvent exploser.
5. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, évitez que les sprays pour murs secs, la poussière de construction
entrent en contact avec la partie électrique.
6. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est
surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur
continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.
7. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une
distance minimum de 22-1/2” (57.1 cm) au-dessus du plan de cuisson.
8. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de
cette hotte à 3 personnes.
9. Ce produit est doté d’un thermostat qui active automatiquement le moteur. Pour
réduire le risque de dommages et éviter l’activation accidentelle, positionner l’interrupteur
du panneau de service sur la position OFF et bloquer le panneau de service ou mettre
un avertissement externe, par exemple une plaquette.
10. Pour réduire les risques d'incendie et de choc électrique, la hotte Série Best U102E doit
uniquement être installée avec les ventillateurs de modèle EB6, EB9, EB12, EB15, ILB3,
ILB6, ILB9 ou ILB11. Aucun autre ventillateur ne peut être substitué. (Ventillateur
vendu séparément.)
11. Utiliser uniquement avec un kit de connexion pour alimentation homologué.
12. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples informations et exigences.
13. Appareils avec fonctionnement automatique. Pour réduire les risques de décharges,
débrancher avant l’entretien.
!

- 18 -
FONCTIONNEMENT
Pour l’opération silencieuse et la meilleure capture de la fumée, la vapeur et
d’autres impuretés à cuire, actionnent toujours cette unité avec glissent-dehors
la visière coulissante entièrement ouvert.
Commandes
La hotte fonctionne à l’aide de cinq (5) boutons-poussoirs situés sur la visière
coulissante.
L’interrupteur d’Éclairage Marche/Arrêt allume les lumières à la plus faible intensité
et les éteint.
Le Gradateur d’éclairage fait passer l’éclairage de faible à intense.
L’interrupteur de Ventilateur Arrêt/Régime arrête le ventilateur ou change sa vitesse
selon quatre régimes différents : élevé, moyen-élevé, moyen-faible et faible régime.
Si l’on maintient le bouton enfoncé pendant 2 secondes, le ventilateur s’arrête.
L’interrupteur de Ventilateur Marche/Régime actionne le ventilateur ou change sa
vitesse selon quatre régimes différents : faible, moyen-faible, moyen-élevé et élevé.
La visière doit être ouverte pour que le ventilateur fonctionne.
L’Indicateur DEL :
Il indique la vitesse du ventilateur de 1 (régime faible) à 4 (régime élevé). Il
indique en clignotant la vitesse du ventilateur lorsque la minuterie de 10 minutes
est activée.
Après 30 heures d’utilisation, le segment central de l’indicateur clignote puis
demeure allumé, indiquant que les filtres doivent être nettoyés.
L’Interrupteur de minuterie actionne un dispositif de minuterie qui se trouvait
désactivé. Lorsque l’on appui sur ce bouton, le ventilateur continue à fonctionner
pendant 10 minutes au régime réglé, puis s’arrête automatiquement.
Le bouton de Réamorçage de l’alerte de filtre remet le compteur de 30 heures à
zéro pour les filtres. Après avoir nettoyé ou remplacé les filtres, appuyez une fois sur
ce bouton pour remettre l’alerte à zéro.
HEAT SENTRYMC
Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une
chaleur excessive au-dessus de la surface de cuisson.
1) Si le ventilateur n’est pas en marche - il actionnera le ventilateur en haute
vitesse.
2) Si le ventilateur fonctionne en basse vitesse - le ventilateur tournera en haute
vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse
d’origine.
AVERTISSEMENT : Le thermostat HEAT SENTRYMC peu actionner la
hotte même si la hotte est arrêtée. Si tel est le cas, il est impossible de
l’arrêter avec l’interrupteur. Si vous devez arrêter le ventilateur, faites-le à
partir du panneau électrique principal.

- 19 -
REMPLACEMENT DU FUSIBLE
SI LES LUMIÈRES NE S’ALLUMENT PAS,
COUPEZ LE COURANT AU PANNEAU
D’ALIMENTATION ÉLECTRIQUE. VÉRIFIEZ LE
FUSIBLE ET REMPLACEZ-LE, LE CAS
ÉCHÉANT.
1. Enlevez le filtre à graisse et ouvrez la visière.
2. Repérez le porte-fusible du côté supérieur droit
du boîtier d’éclairage.
3. Dévissez le capuchon du porte-fusible et retirez
le fusible.
4. Remplacez-le par un fusible de même taille et
de même intensité (5 x 20 mm, 4 ampères, 125
volts).
N’utilisez pas les fusibles 4 ampères plus
grands que. Les fusibles 4 ampères plus
grands que peuvent endommager le
transformateur.
5. Replacez le capuchon du porte-fusible et le filtre
à graisse.
6. Rétablissez le courant au panneau électrique.
AMPOULES HALOGENES
Cette hotte requiert deux ampoules halogènes
(Type T3, 12Volt, 20Watt Max, G-4 Base).
AVERTISSEMENT : Coupez toujours
l’alimentation électrique avant d’effectuer
tous travaux sur l’appareil.
Pour remplacer les ampoules :
1. Ouvrez le couvercle en faisant levier dans les
fentes appropriées. NE LE TOURNEZ PAS.
!
ATTENTION : L’ampoule peut être très
chaude.
2. Remplacez-la par une ampoule halogène de
type T3, 12Volt, 20Watt Max, G-4 Base. Ne
touchez pas l’ampoule de rechange avec les
mains nues !
N’employez pas watts plus grands que
d’ampoules les 20. Watts plus grands que
d’ampoules les 20 feront ouvrir le fusible.
!

- 20 -
ENTRETIEN
Un entretien adéquat de la hotte assurera son bon fonctionnement.
Filtres à graisse
Les filtres à graisse doivent être nettoyés lorsque l’Indicateur DEL clignote
quand le ventilateur est à l’arrêt (c.-à-d. après 30 heures de fonctionnement).
Utilisez une solution tiède de détergent pour les nettoyer. Ces filtres peuvent
aller au lave-vaisselle. Voir comment enlever et installer les filtres à la page 27.
Nettoyage de la hotte
L’acier inoxydable est l’un des matériaux les plus faciles à nettoyer. Quelques
soins contribueront à préserver sa belle apparence.
Conseils de nettoyage :
1. Il suffit habituellement d’utiliser de l’eau chaude savonneuse ou additionnée
de détergent.
2. Après le nettoyage, rincez toujours à l’eau claire. Essuyez la surface avec un
chiffon propre et doux pour éviter les stries.
3. Pour les ternissures ou les dépôts tenaces, utilisez un nettoyant domestique
non-abrasif ou une poudre à polir l’acier inoxydable avec un peu d’eau et un
chiffon doux.
4. Pour la saleté rebelle, utilisez un tampon à récurer en plastique ou une brosse
à poils doux avec un nettoyant et de l’eau. Frottez doucement dans le sens
des lignes de polissage ou du “ grain ” de l’acier. Évitez de trop appuyer au
risque de gâcher la surface.
5. NE LAISSEZ PAS les dépôts s’accumuler trop longtemps.
6. N’UTILISEZ PAS une laine d’acier ordinaire ou une brosse d’acier. De petites
particules d’acier risqueraient d’adhérer à la surface et de la faire rouiller.
7. NE LAISSEZ PAS une solution saline, un désinfectant, de l’eau de javel ou
tout autre produit détachant rester longtemps en contact avec l’acier
inoxydable. Bon nombre de ces nettoyants contiennent des produits pouvant
en altérer la surface. Après l’utilisation du nettoyant, rincez la surface à l’eau
et essuyez-la avec un chiffon propre.
Nettoyez les surfaces peintes uniquement à l’eau tiède avec un détergent doux.
