BGS technic 9694 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

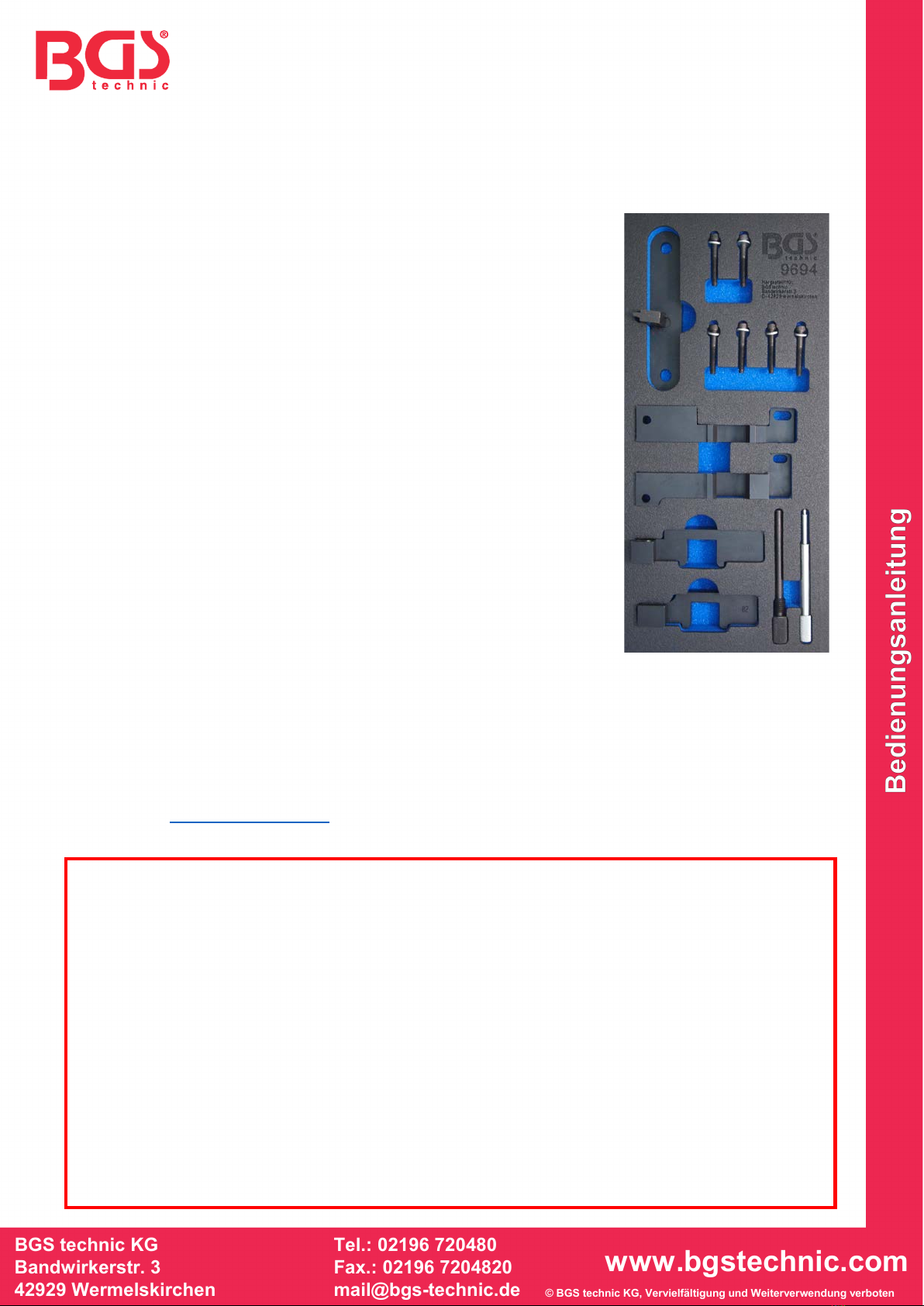

Art. 9694
Motor-Einstellwerkzeug-Satz
für Land Rover 3.6TD V8
WERKZEUGE
A/BNockenwellen-Einstellwerkzeug (x2),
mit Befestigungsschrauben (F),
zu verwenden wie OEM 303-1236
CSchwungscheiben-Arretierwerkzeug,
zu verwenden wie OEM 303-1243
DKurbelwellen-Einstellstift,
zu verwenden wie OEM 303-1238
ENockenwellen-Drehstift,
zu verwenden wie OEM 303-1239
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Einstellen der Kurbelwelle und Nockenwelle z.B. beim Erneuern der
Steuerkette oder Auswechseln der Zylinderkopfdichtung und ist geeignet für:
Range Rover 3.6 TD V8 (2006-2011), Motorcode: 368DT
Range Rover Sport 3.6 TD V8 (2006-2011), Motorcode: 368DT
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com
SICHERHEITSHINWEISE
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch,
verwenden Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte
technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
C
F
A
D
B
04
A
E
F
01
02
03
B

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
VERWENDUNG
Nockenwellen-Einstellwerkzeuge (A / B),
zu verwenden wie OEM 303-1236
Die Nockenwellen-Einstellwerkzeuge A & B
bestehen aus den vier Bauteilen 01 / 02 / 03 / 04
und werden direkt hinter der Steuerkette der
Nockenwellen auf dem Zylinderkopf befestigt.
Die Nockenwellen Einstellwerkzeuge werden mit
10 Nm befestigt und müssen auf der Oberfläche
des Zylinderkopfes aufliegen.
Sollten die Einstellwerkzeuge nicht bündig auf
dem Zylinderkopf aufliegen, muss die Einstellung
der Nockenwelle überprüft / geändert werden.
Schwungscheiben-Arretierwerkzeug (C), zu verwenden wie OEM 303-1243,
Wird zum Halten der Schwungscheibe und Kurbelwelle beim Lösen und Festziehen der
Kurbelwellen-Riemenscheibe verwendet.
Kurbelwellen-Einstellstift (E),
zu verwenden wie OEM 303-1238
Dient zum Festsetzen der Kurbelwelle in
Einstellposition.
Das Werkzeug wird in das Innengewinde an der
Motorblockseite eingesetzt. Die Einstellposition ist
gefunden, wenn die Kurbelwellenfläche am
Einstellstift anliegt.
Verwenden Sie dieses Werkzeug nicht zum
Halten der Kurbelwelle beim Lösen oder
Festziehen der Kurbelwellen-Riemenscheiben-
Verschraubung.
Nockenwellen-Drehstift (F), zu verwenden wie OEM 303-1239,
dient als einfacher Hebel zum Drehen der Nockenwelle in benötigte Position.
A/B
10Nm
10Nm
A/B
E

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed

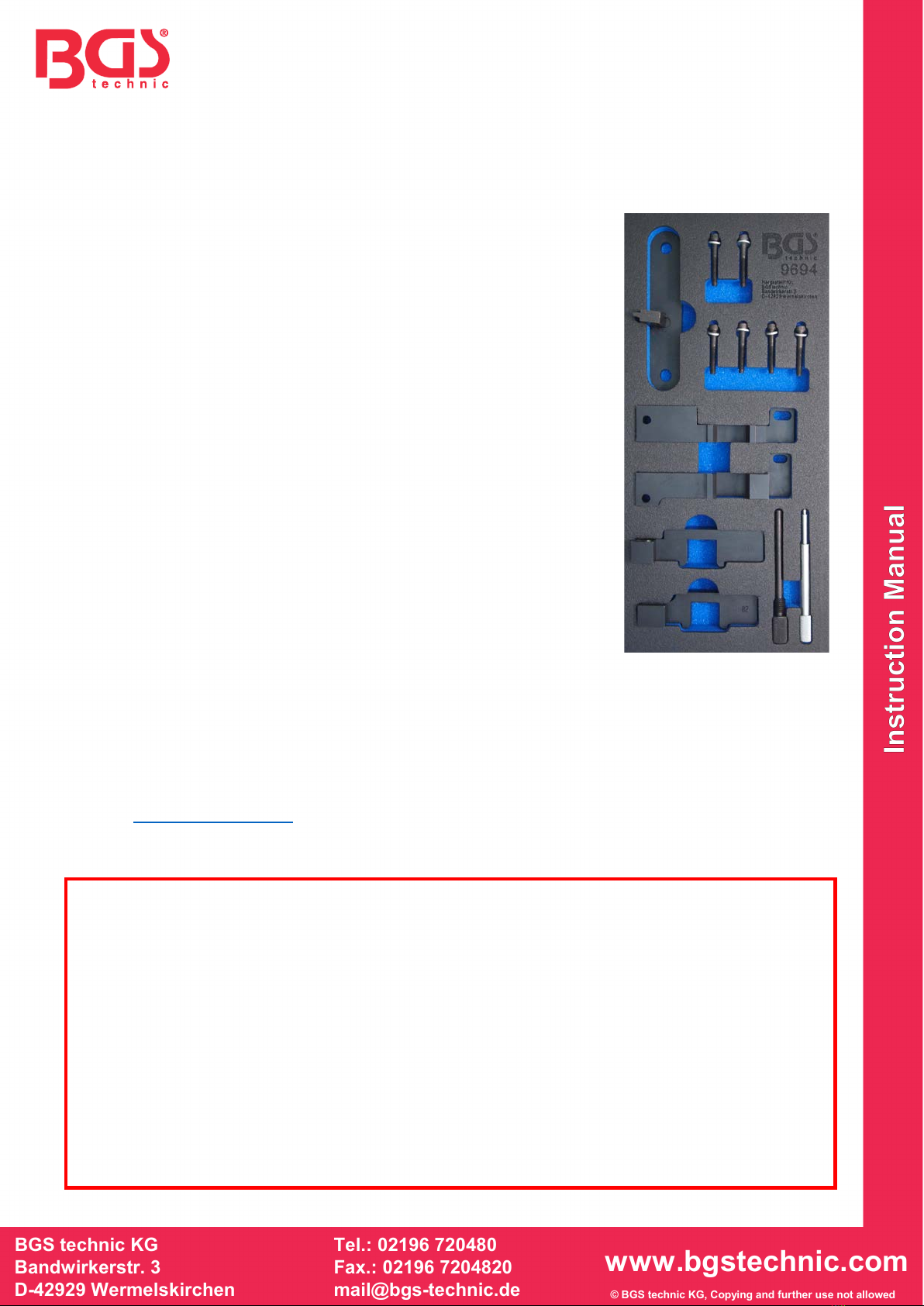

BGS 9694
Engine Timing Tool Set
for Land Rover 3.6 TD V8
TOOLS
A/BCamshaft Alignment Tool (x2),
with Fixing Screws (F),
to be used as OEM 303-1236
CFlywheel Locking Tool,
to be used as OEM 303-1243
DCrankshaft Timing Pin,
to be used as OEM 303-1238
ECamshaft Rotating Pin,
to be used as OEM 303-1239
INTENDED USE
This tool set is made for setting the camshaft and crankshaft timing when e.g. replacing timing chain
or cylinder head gasket and it is suitable for:
Range Rover 3.6 TD V8 (2006-2011), engine codes: 368DT
Range Rover Sport 3.6 TD V8 (2006-2011), engine codes: 368DT
More information regarding this item and a list of suitable engines and models can be found on our
website: www.bgstechnic.com
SAFETY INFORMATION
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Never place the tool on the vehicle battery. There is a risk of a short circuit.
•Be careful when working with the engine running. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Keep children and other unauthorized persons away from the work area.
•Be careful when working on hot engines because of the risk of burn injuries.
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally and resulting in engine damage.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to
the vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•After repair or before starting the engine, turn a minimum of 2 turns by hand and check the
timing again.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified)
C
F
A
D
B
04
A
E
F
01
02
03
B

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed

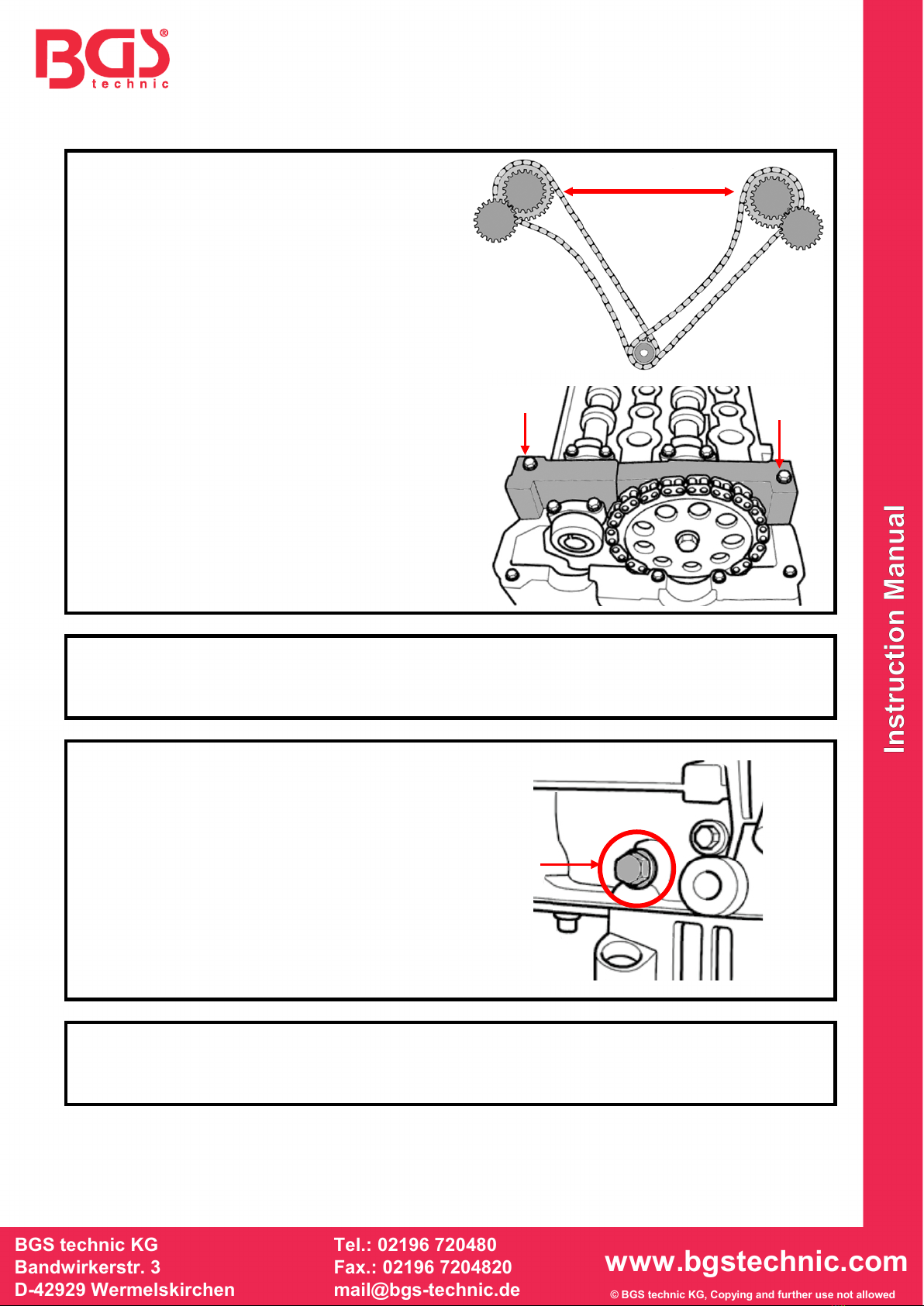

USE
Camshaft Alignment Tools (A / B),
to be used as OEM 303-1236
The camshaft adjustment tools A & B consist of
the four components 01 / 02 / 03 / 04 and they will
be mounted directly behind the camshaft timing
chain on the cylinder head.
Tighten the fixing bolt of camshaft adjustment
tools to 10 Nm and ensure that the adjustment
tool sit flat on surface of the cylinder head.
If the camshaft adjustment tools do not sit flat on
the cylinder head surface, the adjustment of the
camshaft must be checked / adjusted.
Flywheel Locking Tool (C), to be used as OEM 303-1243,
Is used to hold the flywheel and crankshaft during loosening / tightening the crankshaft pulley bolt.
Crankshaft Timing Pin (E),
to be used as OEM 303-1238
Used for locking crankshaft in its timing position.
The tool will be turned into the inner thread on the
side of the engine block. Timing position is found
when the crankshaft surface rests against the
crankshaft timing pin.
Do not use this tool to hold crankshaft when
tighten or loosen the crankshaft pulley bolt.
Camshaft Rotating Pin (F), to be used as OEM 303-1239,
a simple lever used to turn the camshaft to required position.
A/B
10Nm
10Nm
A/B
E

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 9694
Coffret de calage
pour Land Rover 3.6TD V8
OUTILS
A/BOutil de réglage d’arbre à cames (x2),
avec vis de fixation (F),
à utiliser comme OEM 303-1236
COutil de calage de volant d’inertie,
à utiliser comme OEM 303-1243
DCalibre de réglage de vilebrequin,
à utiliser comme OEM 303-1238
EGoupille de rotation d’arbre à cames,
à utiliser comme OEM 303-1239
UTILISATION PRÉVUE
Ce jeu d’outils permet de régler le vilebrequin et l’arbre à cames, par ex., lors du remplacement de la
chaîne de distribution ou du joint de culasse, et il convient pour :
Range Rover 3.6 TD V8 (2006-2011), code moteur : 368DT
Range Rover Sport 3.6 TD V8 (2006-2011), code moteur : 368DT
D’autres informations à propos de cet article et une liste des moteurs et modèles pris en charge sont
disponibles à notre site Web : www.bgstechnic.com
CONSIGNES DE SÉCURITÉ
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Ne posez jamais l’outil sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement. Les
vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en rotation et
provoquer de graves blessures.
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque de
brûlures !
•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le moteur par
inadvertance et, en conséquence, des dommages du moteur.
•Ces instructions sont des informations brèves et ne peuvent pas remplacer le manuel de l’atelier.
Consultez toujours les manuels de service spécifiques du véhicule pour des informations techniques
comme la valeur du moment de couple, des instructions de démontage/montage, etc.
•Après une réparation ou avant le démarrage du moteur, faites 2 rotations à la main minimum et
revérifiez ensuite les temps de distribution.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire, le
sens des aiguilles d’une montre)
C
F
A
D
B
04
A
E
F
01
02
03
B

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
UTILISATION
Outils de réglage d’arbre à cames (A/B),
à utiliser comme OEM 303-1236
Les outils de réglage d’arbre à cames A et B se
composent des quatre pièces 01/02/03/04 et sont
montés directement derrière la chaîne de
commande de l’arbre à cames sur la culasse.
Les outils de réglage de l’arbre à cames sont
fixés avec 10 Nm et doivent reposer sur la
surface de la culasse.
Si les outils de réglage ne reposent pas à fleur
sur la culasse, le réglage de l’arbre à cames doit
être vérifié/modifié.
Outil de calage de volant d’inertie (C), à utiliser comme OEM 303-1243.
Cet outil permet de caler le volant d’inertie du vilebrequin, lors du serrage ou desserrage de la
poulie du vilebrequin.
Calibre de réglage de vilebrequin (E),
à utiliser comme OEM 303-1238
Permet de fixer le vilebrequin dans la position de
réglage.
L’outil est inséré dans le filetage intérieur sur le
côté du bloc moteur. La position de réglage est
trouvée lorsque la surface du vilebrequin s’appuie
contre le calibre de réglage.
N’utilisez pas cet outil pour retenir le vilebrequin
lorsque vous desserrez ou serrez l’écrou de la
poulie du vilebrequin.
Goupille de rotation de l’arbre à cames (C), à utiliser comme OEM 303-1239.
sert de levier simple pour tourner l’arbre à cames à la position souhaitée.
A/B
10Nm
10Nm
A/B
E

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 9694
Juego de calado de distribución
para Land Rover 3.6TD V8
HERRAMIENTAS
A/BHerramienta de ajuste del árbol de levas (x2),
con tornillos de sujeción (F),
para utilizarse como OEM 303-1236
CHerramienta de bloqueo del volante,
para utilizarse como OEM 303-1243
DPasador de ajuste del cigüeñal,
para utilizarse como OEM 303-1238
EPasador de rotación del árbol de levas,
para utilizarse como OEM 303-1239
USO PREVISTO
Este juego de herramientas sirve para ajustar el cigüeñal y el árbol de levas, por ejemplo, cuando se
renueva la cadena de distribución o se reemplaza la junta de culata, y es adecuado para:
Range Rover 3.6 TD V8 (2006-2011), código de motor: 368DT
Range Rover Sport 3.6 TD V8 (2006-2011), código de motor: 368DT
Encontrará más información sobre el artículo y una lista de los motores y modelos adecuados en
nuestra página web: www.bgstechnic.com
INDICACIONES DE SEGURIDAD
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Nunca deposite la herramienta sobre la batería del vehículo. Peligro de cortocircuito.
•Precaución al trabajar con motores en marcha. La ropa holgada, herramientas y otros objetos
pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del
motor y los daños en el mismo que podrían producirse en consecuencia.
•Este manual sirve para proporcionar una breve información y no sustituye en modo alguno a un
manual del taller, utilice siempre la documentación de servicio específica del vehículo, que
contiene indicaciones técnicas como los valores de par, las instrucciones de
desmontaje/montaje, etc. que puede consultar.
•Después de realizar la reparación o antes de arrancar el motor, gire el motor como mínimo 2
vueltas a mano y compruebe de nuevo la sincronización.
•Gire el motor solo en el sentido de giro normal (en el sentido horario, salvo indicación de lo
contrario)
C
F
A
D
B
04
A
E
F
01
02
03
B

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed

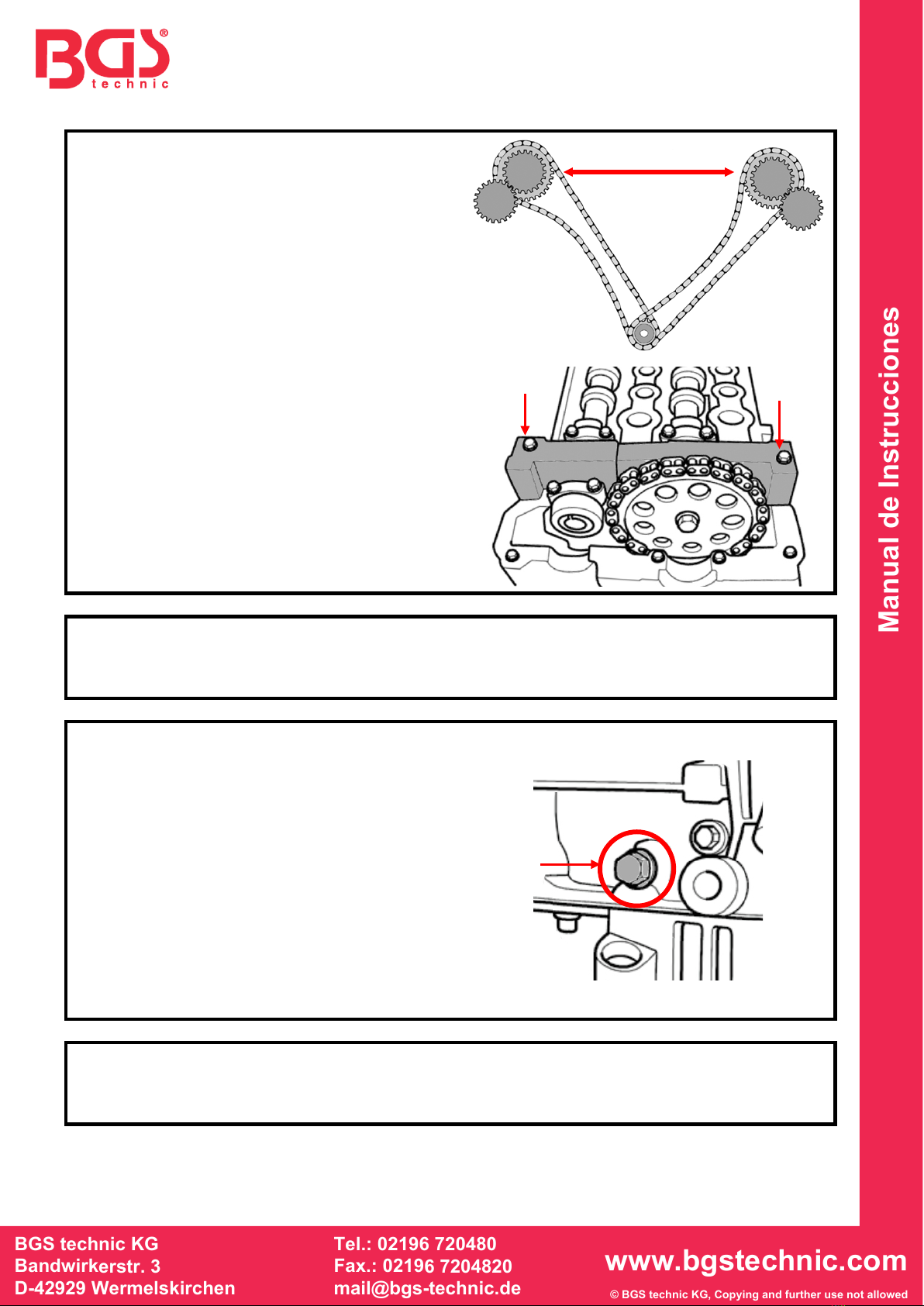

APLICACIÓN
Herramientas de ajuste del árbol de levas (A / B),
para utilizarse como OEM 303-1236
Las herramientas de ajuste del árbol de levas A y
B constan de los cuatro componentes 01 / 02 / 03
/ 04 y están fijadas directamente detrás de la
cadena de distribución del árbol de levas sobre la
culata.
Las herramientas de ajuste del árbol de levas se
fijan con 10 Nm y deben descansar en la
superficie de la culata.
Si las herramientas de ajuste no descansan a ras
en la culata, se debe comprobar/modificar el
ajuste del árbol de levas.
Herramienta de bloqueo del volante (C), para utilizarse como OEM 303-1243.
Se utiliza para sujetar el volante y el cigüeñal al aflojar y apretar la polea del cigüeñal.
Pasador de ajuste del cigüeñal (E),
para utilizarse como OEM 303-1238
Sirve para inmovilizar el cigüeñal en la posición
de ajuste.
La herramienta se inserta en la rosca interior en
el lado del bloque del motor. La posición de ajuste
se encuentra cuando la superficie del cigüeñal
está en contacto con el pasador de ajuste.
No use esta herramienta para sujetar el cigüeñal
al aflojar o apretar la unión atornillada de la polea
del cigüeñal.
Pasador de rotación del árbol de levas (C), para utilizarse como OEM 303-1239,
sirve como una palanca sencilla para girar el árbol de levas en la posición requerida.
A/B
10 Nm
10 Nm
A/B
E
