BGS technic 80002 User manual

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 80002
Einspritzpumpen Demontage- und
Montage-Werkzeug-Satz, für Ford 2.0 ECOblue
WERKZEUGE
1 Stützbolzen, zu verwenden wie OEM 303-1635/3
2 Grundplatte, zu verwenden wie OEM 303-1635/1
3 Befestigungsschrauben mit Muttern
4 Abdrückschraube, zu verwenden wie OEM 303-1635/2
5 Abdeckung
6 Montageschraube, zu verwenden wie OEM 303-1635/6
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Aus- und Einbau der Diesel-Hochdruckpumpe. Das
Hochdruckpumpenrad wird in korrekter Position gehalten und eine Anpassung der Motor-Steuerzeiten
ist nicht erforderlich. Die enthaltenen Werkzeuge sind geeignet für folgende Modelle:
Hersteller
Modell
Baujahr
Motor
Motorcode
Ford
Transit
2016- 2.0 TDCi
ECOblue YLFS / YMFS / YNFS / YLF6 / YMF6 YNF6 / YLR6 / YMR6 / YNRS
Transit Custom
Tourneo Custom
SICHERHEITSHINWEISE
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von
Kurzschluss.
•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
SICHERHEITSHINWEISE
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage
und Montage immer der fahrzeugspezifischen Serviceliteratur.
•Drehen Sie den Motor nur in normale Drehrichtung (im Uhrzeigersinn), soweit nicht anders
angegeben.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind
zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.
Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.
Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht.
VORBEREITUNG
Entfernen Sie Antriebsriemen und Riemenspanner, des Weiteren sind Demontageschritte je nach
Antriebsart erforderlich (Allrad-, Heck- oder Frontantrieb). Infos dazu sind einer fahrzeugspezifische
Reparaturanleitung zu entnehmen.
ACHTUNG
Das Gewinde der Abdrückschraube muss sauber und mit Molybdändisulfid-Fett gefettet sein.
Nichtbeachtung kann zu Beschädigung des Werkzeugs führen.
DEMONTAGE
1. Deckel vom Steuergehäuse entfernen.
2. Befestigungsschraube vom Antriebsrad der
Einspritzpumpe entfernen.
3. Stützbolzen (1) in das Antriebsrad der Einspritzpumpe
einsetzen.
4. Grundplatte (2) aufsetzen und Stützbolzen (1) an der
Grundplatte befestigen.
5. Abdrückschraube (4) in die Grundplatte (2) einsetzen
und die Grundplatte mit den drei Schrauben (3) am
Motorblock befestigen.
6. Abdrückschraube (4) im Uhrzeigersinn drehen, um das
Antriebsrad von der Einspritzpumpe zu trennen.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
MONTAGE
1. Abrückschraube (4) entfernen und Abdeckung (5) anbringen.
2. Einspritzpumpe in korrekter Position einbauen.
3. Montageschraube (6) durch die Pumpenplatte schieben, um die Einspritzpumpe einzurücken
4. Ein wenig Molybdändisulfid-Fett auf die Unterseite des Schraubenkopfes auftragen.
5. Montageschraube mit geeignetem Schraubenschlüssel im Uhrzeigersinn drehen, um die
Einspritzpumpe zurück in das Antriebsrad zu ziehen.
NOTIZEN
,

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 80002
Injection Pump Removal and
Installing Tool Set for Ford 2.0 ECOblue

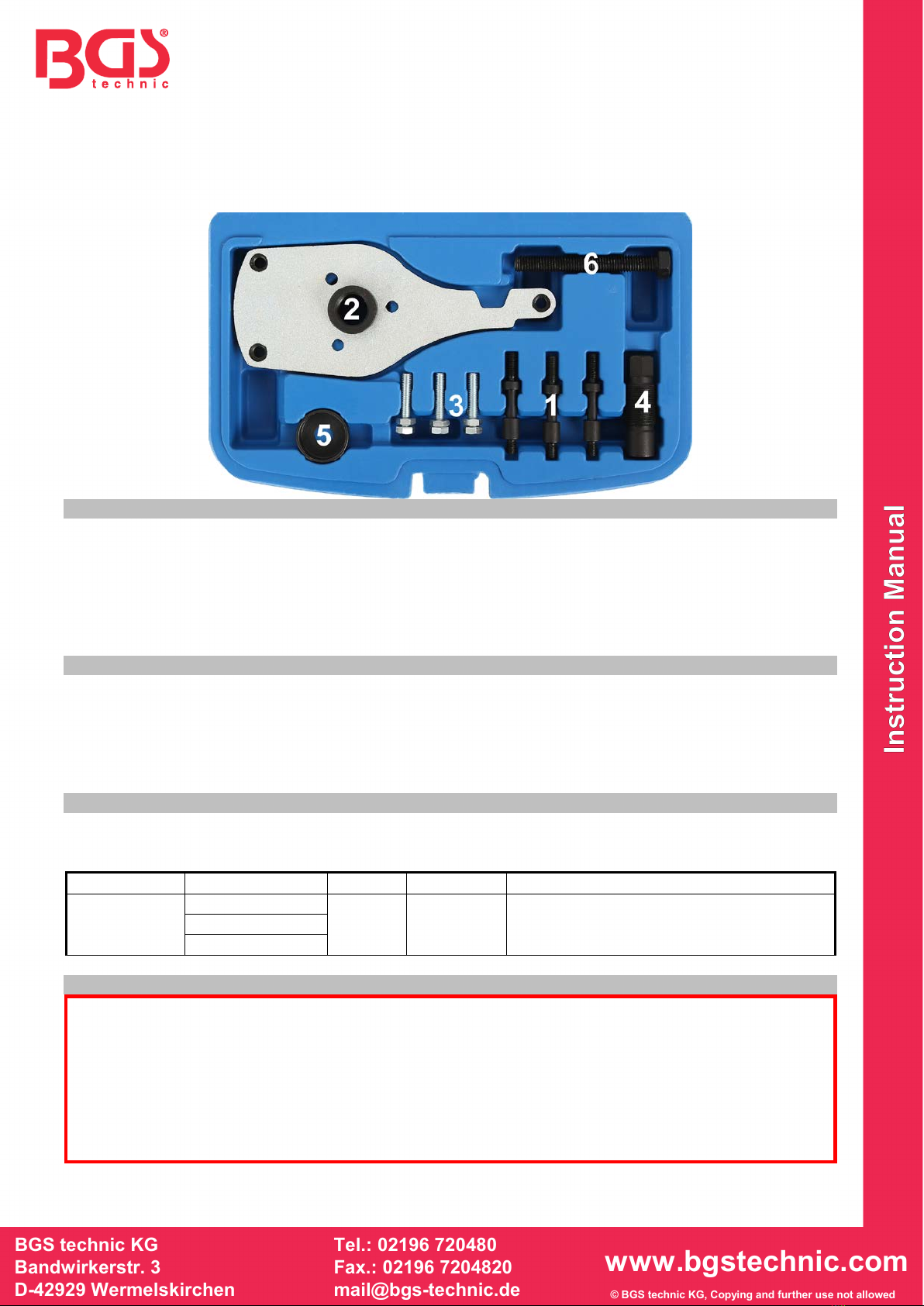

TOOLS
1. Support bolt, to be used as OEM 303-1635/3
2. Base plate, to be used as OEM 303-1635/1
3. Fastening screws with nuts
4. Pressure screw, to be used as OEM 303-1635/2
5. Cover
6. Mounting screw, to be used as OEM 303-1635/6
ATTENTION
Read the operating instructions and all safety instructions contained therein carefully before using the
product. Use the product correctly, with care and only according to the intended purpose. Non-
compliance of the safety instructions may lead to damage, personal injury and to termination of the
warranty. Keep these instructions in a safe and dry location for future reference. Enclose the
operating instructions when handing over the product to third parties.
INTENDED USE
This tool set is used to remove and install the diesel high-pressure pump. The high-pressure pump
sprocket is held in the correct position and the engine control times do not need to be adjusted. The
tools included are suitable for the following models:
Manufacturer
Model
Year
Engine
Engine code
Ford
Transit
2016- 2.0 TDCi
ECOblue YLFS / YMFS / YNFS / YLF6 / YMF6 YNF6 / YLR6 / YMR6 / YNRS
Transit Custom
Tourneo Custom
SAFETY INFORMATIONS
•Keep children and other persons away from the working area.
•Do not allow children to play with this tool or its packaging.
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Never place the tool on the vehicle battery. There is a risk of a short circuit.
•Be careful when working on running engines. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Be careful when working on hot engines because of the risk of burn injuries!

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
SAFETY INFORMATIONS
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally and resulting in engine damage.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to
the vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified).
ENVIRONMENTAL PROTECTION
Recycle unwanted materials instead of disposing of them as waste. Packaging should be
sorted, taken to a recycling centre and disposed of in a manner which is compatible with
the environment. Contact your local solid waste authority for recycling information. Dispose
of this product at the end of its working life environmentally.
PREPARATION
Remove the drive belt and belt tensioner; furthermore, dismantling steps are required depending on
the type of drive (all-wheel, rear-wheel or front-wheel drive). Information on this can be found in a
vehicle-specific repair manual.
ATTENTION
The thread of the pressure screw must be clean and greased with molybdenum disulphide grease.
Failure to do so can damage the tool.
REMOVING
1. Remove the cover from the control housing.
2. Remove the fastening screw from the drive wheel of
the injection pump.
3. Insert the support bolt (1) into the drive wheel of the
injection pump.
4. Put the base plate (2) onto the support bolts and fasten
the support bolt (1) to the base plate.
5. Insert the pressure screw (4) into the base plate (2) and
fasten the base plate to the engine block with the three
screws (3).
6. Turn the pressure screw (4) clockwise to separate the
drive gear from the injection pump.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
MOUNTING
1. Remove the pressure screw (4) and attach the cover (5).
2. Install injection pump in correct position.
3. Push the mounting screw (6) through the pump plate to engage the injection pump
4. Apply a little molybdenum disulfide grease to the underside of the screw head.
5. Turn the mounting screw clockwise with a suitable wrench to pull the injection pump back into
the drive whee.
NOTE

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 80002
Jeu d’outils de démontage et de montage de
pompes d’injection, pour Ford 2.0 ECOblue
OUTILS
1 Goujon de support, à utiliser comme OEM 303-1635/3
2 Plaque de base, à utiliser comme OEM 303-1635/1
3 Vis de fixation avec écrous
4 Vis d’expulsion, à utiliser comme OEM 303-1635/2
5 Capot
6 Vis de montage, à utiliser comme OEM 303-1635/6
ATTENTION
Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.
Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.
Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des
dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de
pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le
transmettez à des tiers.
UTILISATION PRÉVUE
Ce jeu d’outils permet de monter et de démonter la pompe diesel haute pression. La poulie de la
pompe haute pression est maintenue à la bonne position et le réglage des temps de distribution du
moteur n’est donc pas nécessaire. Les outils inclus conviennent pour les modèles suivants :
Fabricant
Modèle
Année de construction
Moteur
Code moteur
Ford
Transit
2016- 2.0 TDCi
ECOblue
YLFS / YMFS / YNFS / YLF6 /
YMF6 / YNF6 / YLR6 / YMR6
/ YNRS
Transit Custom
Tourneo Custom
CONSIGNES DE SÉCURITÉ
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de
travail.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage.
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement.
Les vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en
rotation et provoquer de graves blessures.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque
de brûlures !

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
CONSIGNES DE SÉCURITÉ
•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le moteur
par inadvertance et, en conséquence, des dommages du moteur.
•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un
manuel d’atelier. Veuillez toujours observer les données techniques, comme les valeurs de
couple, instructions de démontage et montage, etc., contenues dans les documents d’atelier
de votre véhicule spécifique.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire,
le sens des aiguilles d’une montre.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières indésirables au lieu de les jeter comme déchets. Les emballages
doivent être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect
de l’environnement. Consultez votre autorité locale de gestion des déchets à propos des
mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à la fin de sa
vie utile.
PRÉPARATION
Retirez la courroie d’entraînement et son tendeur. Ensuite, des procédures de démontage spécifiques
en fonction du type d’entraînement (traction intégrale, avant ou arrière) sont nécessaires. Des
informations à ce sujet figurent dans le manuel de réparation spécifique au véhicule.
ATTENTION
Le filetage de la vis d’expulsion doit être propre et graissé avec de la graisse de bisulfure de
molybdène. Ne pas respecter cette consigne peut entraîner l’endommagement de l’outil.

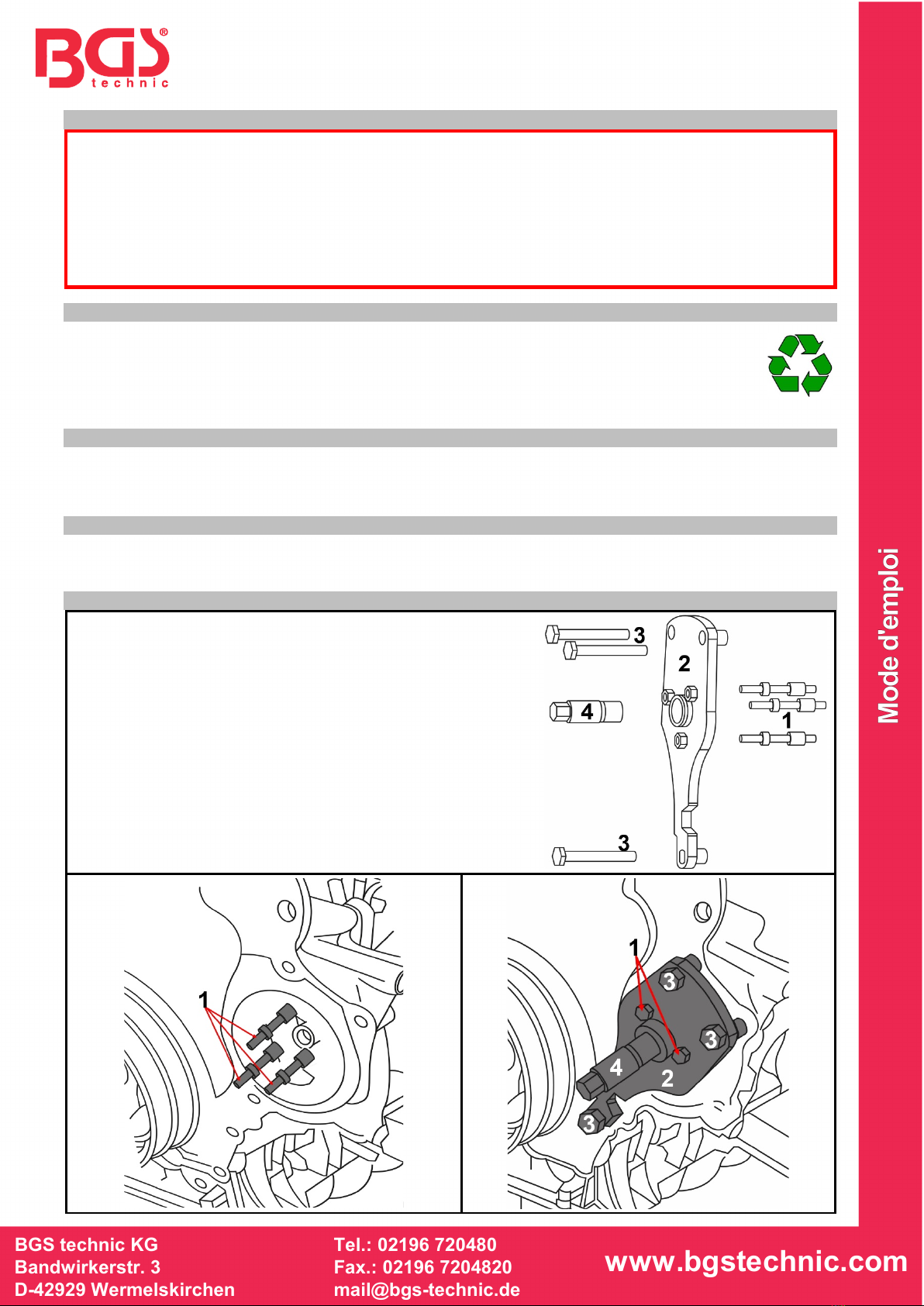

DÉMONTAGE
1. Retirez le couvercle du carter de distribution.
2. Retirez la vis de fixation de la poulie d’entraînement de
la pompe d’injection.
3. Insérez le goujon de support (1) dans la poulie
d’entraînement de la pompe d’injection.
4. Placez la plaque de base (2) et fixez le boulon de
support (1) sur la plaque de base.
5. Insérez la vis d’expulsion (4) dans la plaque de base
(2) et fixez cette dernière au bloc moteur à l’aide des
trois vis (3).
6. Tournez la vis d’expulsion (4) dans le sens des
aiguilles d’une montre pour séparer la poulie
d’entraînement de la pompe d’injection.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
MONTAGE
1. Retirez la vis d’expulsion (4) et fixez le couvercle (5).
2. Installez la pompe d’injection à la bonne position.
3. Poussez la vis de montage (6) à travers la plaque de pompe pour engager la pompe d’injection
4. Appliquez un peu de graisse de bisulfure de molybdène sur la face inférieure de la tête de vis.
5. Tournez la vis de fixation dans le sens des aiguilles d’une montre à l’aide d’une clé appropriée
pour remettre en place la pompe d’injection dans la poulie d’entraînement.
NOTES

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 80002
Juego de herramientas de desmontaje y montaje de
la bomba de inyección, para Ford 2.0 ECOblue

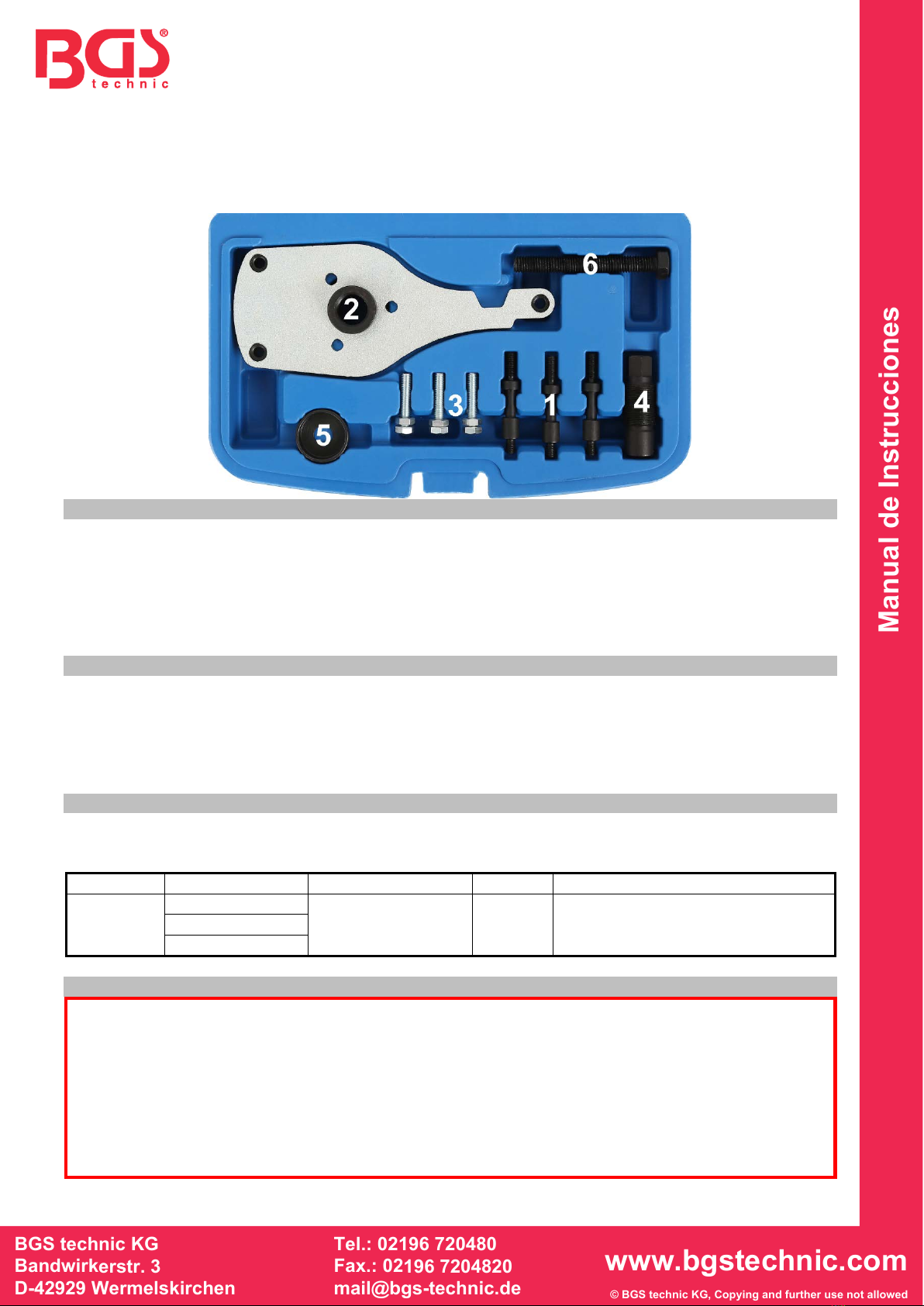

HERRAMIENTAS
1 Perno de soporte, para ser utilizado como el OEM 303-1635/3
2 Placa base, para ser utilizada como OEM 303-1635/1
3 Tornillos de fijación con tuercas
4 Tornillo de extracción, para ser utilizado como OEM 303-1635/2
5 Cubierta
6 Tornillo de montaje, para ser utilizado como OEM 303-1635/6
ATENCIÓN
Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar
el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso
previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la
anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras
consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.
USO PREVISTO
Este juego de herramientas sirve para desmontar e instalar la bomba de alta presión diésel. La rueda
de la bomba de alta presión se mantiene en la posición correcta y no es necesario ajustar la
sincronización del motor. Las herramientas incluidas son adecuadas para los siguientes modelos:
Fabricante
Modelo
Año de fabricación
Motor
Código del motor
Ford
Transit
2016- 2.0 TDCi
ECOblue
YLFS / YMFS / YNFS / YLF6 /
YMF6 / YNF6 / YLR6/ YMR6 /
YNRS
Transit Custom
Tourneo Custom
INDICACIONES DE SEGURIDAD
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje.
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Nunca coloque las herramientas contenidas sobre la batería del vehículo. Peligro de
cortocircuito.
•Tengan cuidado cuando trabajen en un motor en marcha. La ropa holgada, herramientas y
otros objetos pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
INDICACIONES DE SEGURIDAD
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del
motor y los daños en el mismo que podrían producirse en consecuencia.
•Este manual pretende ser una información breve y en ningún caso sustituye a un manual de
taller. Por favor, consulte siempre la literatura de servicio específica del vehículo para obtener
información técnica como los valores de par de apriete y las instrucciones de desmontaje y
montaje.
•Gire el motor solo en el sentido normal de rotación (en el sentido de las agujas del reloj), a
menos que se especifique lo contrario.
PROTECCIÓN AMBIENTAL
Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Los embalajes deben
ser clasificados, llevados a un centro de reciclaje y desechados de forma respetuosa con
el medio ambiente. Consulte con la autoridad local de gestión de residuos sobre las
posibilidades de reciclaje. Deseche este producto al final de su vida útil de forma
respetuosa con el medio ambiente.
PREPARACIÓN
Retire la correa de transmisión y el tensor de la correa, además se requieren pasos de desmontaje
dependiendo del tipo de tracción (tracción total, tracción trasera o tracción delantera). Puede
encontrar información al respecto en un manual de reparación específico del vehículo.
ATENCIÓN
La rosca del tornillo de extracción debe estar limpia y engrasada con grasa de disulfuro de
molibdeno. Si no lo hace, puede dañar la herramienta.
DESMONTAJE
1. Retire la tapa de la caja de control.
2. Retire el tornillo de fijación de la rueda de
accionamiento de la bomba de inyección.
3. Introduzca el perno de soporte (1) en la rueda de
accionamiento de la bomba de inyección.
4. Coloque la placa base (2) y fije el perno de soporte (1)
a la placa base.
5. Introduzca el tornillo de extracción (4) en la placa base
(2) y fije la placa base al bloque del motor con los tres
tornillos (3).
6. Gire el tornillo de extracción (4) en el sentido de las
agujas del reloj para separar la rueda de
accionamiento de la bomba de inyección..

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
MONTAJE
1. Retire el tornillo de extracción (4) y coloque la cubierta (5).
2. Instale la bomba de inyección en la posición correcta.
3. Empuje el tornillo de montaje (6) a través de la placa de la bomba para acoplar la bomba de
inyección.
4. Aplique un poco de grasa de disulfuro de molibdeno en la parte inferior de la cabeza del tornillo.
5. Gire el tornillo de fijación en el sentido de las agujas del reloj con una llave adecuada para
volver a introducir la bomba de inyección en la rueda de accionamiento.
APUNTES
