Bibby Sterilin Techne No ICE User manual

NoICE
OPERATOR'S MANUAL
Issue 1
6/09

CONTENTS
PAGE
INTRODUCTION 2
BEFORE USE 3
Unpacking 5
SAFETY AND INSTALLATION 4
SÉCURITÉ ET CONSIGNES D'INSTALLATION 6
SICHERHEITS- UND INSTALLATIONSINFORMATIONEN 8
INFORMAZIONI SULLA SICUREZZA E L’INSTALLAZIONE 10
INFORMACIÓN DE SEGURIDAD E INSTALACIÓN 12
CONTACT INFORMATION 14
SPECIFICATION 15
OPERATION 16
Installation 16
Power up Screen 16
Setting the Operating Temperature 17
Changing the Temperature 18
After Use 18
User Maintenance 18
FAQS 19
ADDITIONAL INFORMATION 19
Fault Finding 19
Fuses 20
Insulation Tests 20
REPLACEMENT PARTS 20
1

INTRODUCTION

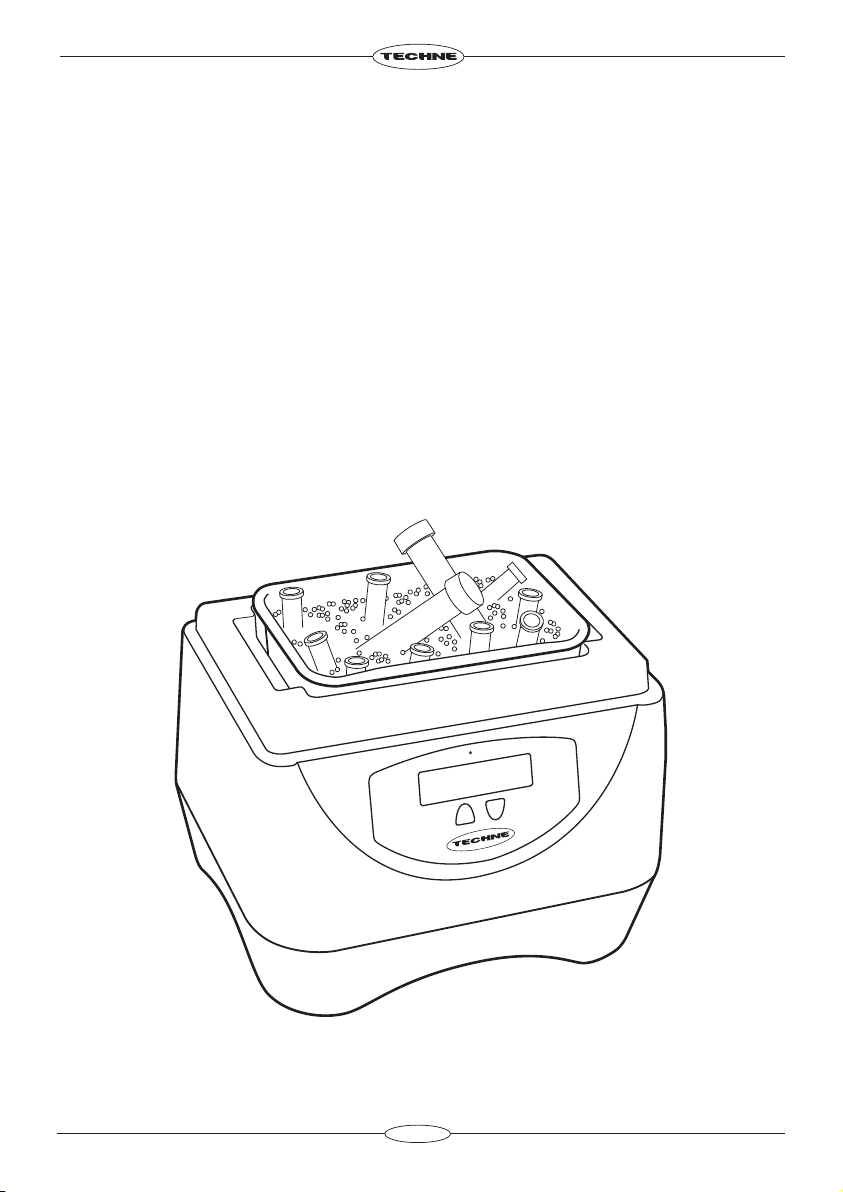

The Nº ICE is a Peltier controlled cooling device ideal for incubating any number or size of sample tubes
at sub-ambient temperatures for as long as required. It is an excellent alternative to wet ice buckets
which can be messy, inconvenient and lead to sample loss or contamination.
The removable bucket that sits inside the unit is filled with ceramic-coated beads that both maintain the
user-set temperature and support the sample vessels. The ceramic beads are chemically resistant and if
required, can be autoclaved at temperatures up to 134ºC.
The temperature range of the Nº ICE (0 to 40ºC) means that it is also suitable for other applications
such as ligation and enzyme reactions where a constant temperature close to ambient temperatures is
required. The unit is supplied with a dark plastic lid which maintains the cooled environment and helps
to protect light-sensitive reagents.
2
03.5C
N ICE

BEFORE USE
Before using the Nº ICE please make sure you have read this manual carefully. If there is any doubt relating
to the proper use of this equipment, the staff at Bibby Scientific Ltd. or your supplier will be happy to
assist you.
UNPACKING
When unpacking the unit please ensure that the following have been removed from the packaging:
• Nº ICE
• Aluminium bucket
• Bag of ceramic-coated beads
• Mains cables (UK, EU and US)
• Operator’s manual
• Guarantee card
The user is advised to keep the original packaging in case the instrument ever needs to be returned for
service or repair. Bibby Scientific Ltd. accepts no responsibility for damage incurred unless the unit is
correctly packed and transported in its original packaging.
3

SAFETY AND INSTALLATION
Please read all the information in this manual before using the Nº ICE.
WARNING
Contact with low-temperature objects may cause cold burns. Users should be aware of the following
potential hazards:
• USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS
• DO NOT place any liquid directly into the instrument.
OPERATOR SAFETY
All operators of Techne equipment must have available the relevant literature needed to ensure their
safety. It is important that only suitably trained personnel operate this equipment, in accordance with the
instructions contained in this manual and with general safety standards and procedures. If the equipment
is used in a manner not specified by Bibby Scientific Ltd. the protection provided by the equipment to the
operator may be impaired.
All Techne instruments are designed to conform to international safety requirements and are fitted with
an over-temperature cut-out. If a safety problem should be encountered, switch off the unit at the mains
socket and remove the plug from the electricity supply.
INSTALLATION
The instrument should be carried using both hands. Never move or carry the instrument when in use or
connected to the mains electricity supply.
1. All Techne instruments are supplied with a power cable; this may be integral or plug-in.
2 . Before connecting the instrument to the mains electricity supply, check the voltage
against the rating plate (located on the back of the unit). Please note that the unit
must be earthed to ensure proper electrical safety. Connect the mains cable to a
suitable plug according to the table below.
3. UK ONLY: The fused plug supplied with the mains cable is fitted with a 5 amp fuse to protect
the instrument and the operator.
4. The units are rated to operate at 100-230V, 50/60Hz.
5. Place the unit on a suitable flat bench or in a fume cupboard if required, ensuring that the air
vents on the rear and underside are free from obstruction.
4
Connection 220/240V, 50/60Hz Supply 110V/120V Supply, 50/60Hz
Live Brown Black
Neutral Blue White
Earth Green/yellow Green

6. Plug the mains cable into the socket on the back of the instrument.
7. Switch on the instrument. Symbols on or near the power switch of the unit have the following
meanings:
I Mains Switch On
OMains Switch Off
REPLACEMENT CABLE
Should the mains lead need replacement, a cable of 1mm2 of harmonized code H05VV-F connected to an
IEC320 plug should be used. IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN.
ENVIRONMENTAL CONDITIONS
The Nº ICE is designed to operate under the following conditions:
• Indoor use
• Ambient temperature range +5ºC to +40ºC
• Altitude to 2000m
• Relative humidity not exceeding 80%
• Mains supply fluctuations not exceeding 10%
• Over voltage category II IEC 60364-4-443
• Pollution degree 2
Note: The control specifications are quoted at an ambient temperature of 20ºC. The specification may
deteriorate outside an ambient temperature of between 10ºC and 30ºC.
The instrument has been tested for radio frequency interference and is certified under EN61326.
GUARANTEE
The instrument is guaranteed against any defect in material or workmanship for the period specified on the
enclosed guarantee card. This period is effective from the date of purchase; within this period all defective
parts will be replaced free of charge provided that the defect is not the result of an accident, misuse or
negligence. Servicing under this guarantee should be obtained from the supplier of the instrument.
This manual has been prepared for the convenience of Techne’s customers and nothing in this manual
shall be taken as a warranty, condition or representation concerning the description, merchantability,
fitness for purpose or otherwise of the unit or components.
Notwithstanding the description and specification(s) of the instruments contained in the operator’s
manual, Techne reserves the right to make such changes as it sees fit to the instruments or to any of the
components.
5

6
SÉCURITÉ ET CONSIGNES D’INSTALLATION
Veuillez lire attentivement toutes les instructions de ce document avant d’utiliser le Nº ICE.
AVERTISSEMENT
Le contact avec les objets à basse température peut causer les brûlures froides. Les utilisateurs devraient
se rendre compte des risques suivants:
• PROCEDER AVEC PRUDENCE ET PORTER DES GANTS POUR SE PROTEGER LES MAINS
• NE PAS verser de liquides directement dans l’appareil.
SÉCURITÉ DE L’OPÉRATEUR
Tous les utilisateurs de produits Techne doivent avoir pris connaissance des consignes et instructions
nécessaires à la garantie de leur sécurité. Important: cet appareil doit impérativement être manipulé par
un personnel qualifié et être utilisé selon les instructions données dans ce document, en accord avec les
normes et procédures de sécurité générales. Dans le cas où cet appareil ne serait pas utilisé selon les
consignes précisées par Bibby Scientific Ltd., la protection pour l’utilisateur ne serait alors plus garantie.
Tous les appareils Techne sont conçus pour répondre aux normes de sécurité internationales et sont dotés
d’un coupe-circuit en cas de surchauffe. En cas de problème de sécurité, couper l’alimentation électrique
au niveau de la prise murale et enlevez la prise connectée à l’appareil.
INSTALLATION
Porter l’appareil à deux mains. Ne jamais déplacer ou transporter l’appareil lorsqu’il est en fonctionnement
ou branché à l’alimentation électrique.
1.Tous les appareils Techne sont livrés avec un câble d’alimentation, qui peut être intégré à
l’appareil ou à raccorder.
2. Avant de raccorder l’appareil à l’alimentation électrique sur secteur, vérifier la tension
requise indiquée sur la plaque d’identification (située au dos de l’appareil). Il est
important que l’appareil soit relié à la terre pour assurer la protection électrique requise.
Brancher le câble secteur sur une prise appropriée, voir tableau ci-après.
4. ROYAUME-UNI SEULEMENT: La prise avec fusible intégré fournie avec le câble secteur est munie
d’un fusible 5 A destiné à protéger l’appareil et l’utilisateur.
5. Les unités sont évaluées pour fonctionner à 100-230V, 50/60Hz.
Connexion Alimentation 220/240V, 50/60Hz Alimentation 110V/120V, 50/60Hz
Phase Marron Noir
Neutre Bleu Blanc
Terre Vert/jaune Vert

7
6. Placez l’unité sur un banc plat approprié ou dans un compartiment de vapeur s’il y a lieu, en
s’assurant que les évents sur l’arrière et le dessous sont exempts de l’obstruction.
7. Raccorder le câble d’alimentation à la prise située à l’arrière de l’appareil.
8. Allumer l’appareil. Les symboles situés sur ou à côté de l’interrupteur de l’appareil ont la
signification suivante :
I Interrupteur secteur en position Marche
O Interrupteur secteur en position Arrêt
CÂBLE DE RECHANGE
S’il s’avère nécessaire de remplacer le cordon d’alimentation, utiliser un câble de 1 mm² conforme à
la norme H05VV-F relié à une prise IEC320. EN CAS DE DOUTE, CONSULTER UN ELECTRICIEN
QUALIFIE.
CONDITIONS ENVIRONNEMENTALES
Le Nº ICE est conçu pour fonctionner dans les conditions suivantes:
• Pour un usage intérieur seulement
• Température ambiante +5°C à +40°C
• Altitude inférieure à 2000m
• Humidité relative ne dépassant pas 80%
• Fluctuations de l’alimentation n’excédant pas 10% de la valeur nominale
• Catégorie II IEC 60364-4-443 de surtension
• Degré de pollution 2
Remarque: Les paramètres sont indiqués pour une température ambiante de 20°C. Ces caractéristiques
peuvent se détériorer en dehors d’une température ambiante de 10 à 30°C.
L’appareil a été testé en matière de radiofréquences et est certifié selon la norme EN61326.
GARANTIE
L’appareil est garanti contre tout défaut de matériaux ou vice de fabrication pendant la période précisée
sur la carte de garantie jointe. Cette période s’applique à compter de la date d’achat. Au cours de cette
période, toutes les pièces défectueuses seront remplacées gratuitement dans la mesure où la défaillance
n’est pas due à un accident, une mauvaise utilisation ou une négligence. Toute réparation sous garantie
sera effectuée par le fournisseur.
Le présent manuel a été exclusivement rédigé à l’attention des clients de la marque Techne et rien dans son
contenu ne doit être pris comme une garantie, une condition ou une affirmation concernant la description,
la commercialisation, l’adéquation à un usage particulier de l’appareil ou de ses composants.
Malgré la description et les caractéristiques techniques des appareils données dans le manuel de
l’utilisateur, la société Techne se réserve le droit d’apporter les changements nécessaires à l’appareil ou à
tout élément qui entre dans sa composition.

8
SICHERHEITS- UND INSTALLATIONSINFORMATIONEN
Lesen Sie diese Anleitung vor Verwendung des Nº ICE bitte sorgfältig durch.
ACHTUNG
Kontakt mit niedrigtemperaturgegenständen kann kalte Brände verursachen. Benutzer sollten die
folgenden möglichen Gefahren berücksichtigen:
• UMSICHTIG VORGEHEN UND SCHUTZHANDSCHUHE TRAGEN
• Flüssigkeiten NICHT direkt auf das Gerät auftragen.
SICHERHEIT DES BEDIENPERSONALS
Alle Benutzer von Techne Geräten müssen Zugang zu der entsprechenden Literatur haben, um ihre
Sicherheit zu gewähren. Es ist wichtig, daß diese Geräte nur von entsprechend geschultem Personal
betrieben werden, das die in dieser Gebrauchsanweisung enthaltenen Maßnahmen und allgemeine
Sicherheitsbestimmungen und - vorkehrungen beachtet. Wenn das Gerät anders eingesetzt wird als vom
Hersteller empfohlen, kann dies die persönliche Sicherheit des Anwenders beeinträchtigen.
Die Geräte von Techne entsprechen den internationalen Sicherheitsbestimmungen und sind mit einem
automatischen Übertemperaturabschalter ausgestattet. Wenn ein Sicherheitsproblem auftreten sollte,
muß das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
INBETRIEBNAHME
Das Gerät mit beiden Händen tragen. Das Gerät unter keinen Umständen transportieren, wenn es in
Betrieb ist, oder während das Gerät noch am Netz angeschlossen ist.
1. Alle Geräte von Techne werden mit einem Netzkabel geliefert, das entweder eingesteckt wird oder
fest mit dem Gerät verbunden ist.
2. Vor dem Anschluss bitte kontrollieren, ob die Stromversorgung den Angaben auf dem
Typenschild (auf der Geräterückseite) entspricht. Um die elektrische Sicherheit zu
gewährleisten, muss dieses Gerät geerdet werden. Schließen Sie das Netzkabel
entsprechend der folgenden Tabelle an einen geeigneten Stecker an.
3. NUR FÜR GROSSBRITANNIEN: der mit dem Netzkabel gelieferte Sicherungsstecker enthält eine 5
Amp. Sicherung zum Schutz des Geräts und des Anwenders.
4. Die Maßeinheiten werden veranschlagen, um an 100-230V, 50/60Hz zu funktionieren.
Anschluss 220/240V, 50/60Hz 110V/120V, 50/60Hz
Phase Braun Schwarz
Neutral Blau Weiß
Erde Grün/Gelb Grün

5. Legen Sie die Maßeinheit auf eine verwendbare flache Bank oder in einen Dampfschrank wenn
erforderlich und garantieren, dass die Luftentlüftungsöffnungen auf der Rückseite und der
Unterseite vom Hindernis frei sind.
6. Stecken Sie das Netzkabel in die Buchse auf der Geräterückseite ein.
7. Schalten Sie das Gerät ein:
I Netzschalter Ein
ONetzschalter Aus
ERSATZKABEL
Bei einem eventuellen Austausch des Netzkabels wird ein Kabel vom Typ H05VV-F mit 1 mm2
Adernquerschnitt und Europastecker (IEC 320) benötigt. IM ZWEIFELSFALL EINEN ELEKTRO-
FACHMANN HINZUZIEHEN.
UMWELTBEDINGUNGEN
Der Nº ICE ist für den Einsatz unter folgenden Bedingungen ausgelegt:
• Gebrauch in Innenräumen
• Umgebungstemperatur zwischen +5ºC to +40ºC
• Höhe: bis zu 2000 m
• Relative Feuchte nicht über 80%
• Netzspannungsschwankungen nicht über 10%
• Überspannungsklasse 2 IEC 60364-4-443
• Verschmutzungsgrad 2
Hinweis: Die Gerätespezikationen beziehen sich auf eine Umgebungstemperatur von 20ºC und können
sich außerhalb des Bereichs 10ºC bis 30ºC verschlechtern.
Das Gerät wurde auf HF-Störeinüsse geprüft und entspricht den EMV-Bedingungen nach EN61326.
GARANTIE
Techne gewährleistet, dass dieses Gerät für den auf der Garantiekarte angegebenen Zeitraum keine
Herstellungs- und Materialmängel aufweist. Dieser Zeitraum tritt ab dem Verkaufsdatum in Kraft.
Innerhalb dieses Zeitraums werden alle defekten Teile kostenlos ausgetauscht, soweit der Defekt nicht
auf einen Unfall, Missbrauch oder Nachlässigkeit zurückzuführen ist. Wartungsarbeiten, die unter diese
Garantie fallen, müssen von der Verkaufsstelle für dieses Gerät gehandhabt werden.
Diese Anleitung wurde zur Information der Kunden von Techne erstellt und stellt in keinster Weise
eine Gewährleistung, Bedingung oder Darstellung bezüglich der Beschreibung, Marktgängigkeit oder
Zweckdienlichkeit dieser Geräte oder Bauteile dar.
Unabhängig von Beschreibung und Spezifikation(en) des hier beschriebenen Geräts behält sich Techne
das Recht vor, Änderungen an diesem Gerät oder dessen Bauteilen vorzunehmen.
9

INFORMAZIONI SULLA SICUREZZA E L’INSTALLAZIONE
Leggere attentamente il presente manuale prima di usare il Nº ICE.
AVVERTENZA
Il contatto con gli oggetti a bassa temperatura può causare le ustioni fredde. Gli utenti dovrebbero essere
informati di seguenti rischi potenziali:
• PRESTARE ATTENZIONE ED INDOSSARE GUANTI PROTETTIVI PER LE MANI
• NON collocare alcun tipo di liquido direttamente nello strumento.
SICUREZZA DELL’OPERATORE
Il personale che utilizza l’apparecchiatura Techne deve avere a disposizione la documentazione necessaria
al fine di assicurare la loro incolumità. È importante che solo personale adeguatamente addestrato utilizzi
questo apparecchio, in conformità alle istruzioni contenute in questo manuale e nel rispetto delle
normative e procedure generali di sicurezza. Se l’apparecchio è utilizzato in modo non specificato da
Bibby Scientific Ltd., la protezione fornita dall’apparecchiatura all’utilizzatore potrebbe essere a rischio.
Tutte le unità Techne sono state progettate in conformità ai requisiti internazionali di sicurezza e sono
equipaggiate con un interruttore anti surriscaldamento. Se si dovesse verificare qualche problema di
sicurezza, disconnettere l’apparecchio dalla rete.
INSTALLAZIONE
Occorre trasportare lo strumento usando entrambe le mani. Non spostare né trasportare lo strumento
quando è in funzione o collegato all’alimentazione elettrica di rete.
1. Tutti gli strumenti Techne sono forniti con un cavo di alimentazione; può essere integrale o
plugin.
2. Prima di collegare lo strumento all’alimentazione elettrica di rete, controllare la tensione
confrontandola con la targhetta riportante i valori nominali (si trova sul retro dell’unità).
Notare che al fine di garantire la corretta sicurezza elettrica, occorre che l’unità sia messa
a terra. Collegare il cavo di rete ad una presa idonea secondo la tabella riportata
alla pagina successiva.
3. SOLO REGNO UNITO: la spina con fusibile fornita con il cavo di rete è dotata di un fusibile da 5
Amp per proteggere lo strumento e l’utente.
4. Le unità sono stimate funzionare a 100-230V, 50/60Hz.
10
Connessione 220/240V, Alimentazione 50/60Hz Alimentazione 110V/120V, 50/60Hz
Sotto tensione Marrone Nero
Neutro Blu Bianco
Terra Verde/giallo Verde

11
5. Disponga l’unità su un banco piano adatto o in un armadietto di vapore a richiesta, accertandosi
che i cunicoli di ventilazione sulla parte posteriore e sul lato siano esenti dall’ostruzione.
6. Inserire il cavo di rete nella presa che si trova sul retro dello strumento.
7. Accendere lo strumento:
I Interruttore di rete Acceso
OInterruttore di rete Spento
CAVO DI RICAMBIO
Qualora occorra sostituire il cavo di rete, si dovrà utilizzare un cavo di 1mm2 codice armonizzato H05VV-F
collegato ad una spina IEC 320. IN CASO DI DUBBIO, RIVOLGERSI A UN ELETTRICISTA QUALIFICATO.
Condizioni ambientali
Il Nº ICE è stato progettato per funzionare nelle seguenti condizioni:
• uso interno
• range di temperatura ambiente da +5ºC a +40ºC
• altitudine massima 2000 m.
• umidità relativa non superiore all’80%
• oscillazione dell’alimentazione di rete non superiore al 10%
• categoria di sovratensione II IEC 60364-4-443
• grado di inquinamento 2
Nota: le specifiche di controllo sono indicate ad una temperatura ambiente di 20ºC. Le specifiche
potrebbero peggiorare fuori da una temperatura ambiente compresa tra 10ºC e 30ºC.
Lo strumento è stato collaudato per interferenze da radiofrequenze ed è certificato secondo la norma
EN61326.
GARANZIA
Lo strumento è garantito da qualsiasi difetto nei materiali o nella lavorazione per il periodo specificato
nella scheda di garanzia allegata. Questo periodo è valido dalla data di acquisto; entro tale periodo, tutte
le parti difettose saranno sostituite gratuitamente, a condizione che il difetto non sia la conseguenza di
un incidente, un uso improprio o negligenza. L’assistenza secondo quanto stabilito dalla presente garanzia
deve essere ottenuta dal fornitore dello strumento.
Il presente manuale è stato preparato ad uso dei clienti di Techne e niente di quanto in esso contenuto
costituisce garanzia, condizione o rappresentanza riguardo la descrizione, la commerciabilità, l’idoneità
allo scopo o altrimenti dell’unità o dei componenti.
Nonostante la descrizione e le specifiche dello strumento contenuti nel manuale dell’operatore,
Techne si riserva il diritto di apportare le modifiche ritenute opportune agli strumenti o a qualsiasi loro
componente.

INFORMACIÓN DE SEGURIDAD E INSTALACIÓN
Lea atentamente este manual antes de utilizar el Nº ICE.
ADVERTENCIA
El contacto con los objetos a baja temperatura puede causar quemaduras frías. Los usuarios deben ser
conscientes de los peligros potenciales siguientes:
• TENGA CUIDADO Y LLEVE GUANTES DE PROTECCIÓN PARA PROTEGERSE LAS MANOS
• NO coloque un líquido directamente en el instrumento.
SEGURIDAD DEL OPERARIO
Todos los usuarios de equipos Techne deben disponer de la información necesaria para asegurar su
seguridad. De acuerdo con las instrucciones contenidas en este manual y con las normas y procedimientos
generales de seguridad, es muy importante que sólo personal debidamente capacitado opere estos
aparatos. De no ser así, la protección que el equipo le proporciona al usuario puede verse reducida.
Todos los equipos Techne han sido diseñados para cumplir con los requisitos internacionales de seguridad
y traen incorporados un sistema de desconexión en caso de sobre temperatura. En caso de que surgiera
un problema de seguridad, desconecte el equipo de la red.
INSTALACIÓN
El instrumento se debe transportar con las dos manos. No mueva ni lleve el instrumento cuando se utilice
o esté conectado al suministro eléctrico principal.
1. Todos los instrumentos Techne se suministran con un cable de alimentación, que puede ser
integrado o ‘enchufable’.
2. Antes de conectar el instrumento al suministro eléctrico, compruebe que el voltaje
coincida con el indicado en la placa de régimen (situada en la parte trasera de la unidad).
El instrumento debe disponer de una toma de tierra para garantizar la seguridad eléctrica
adecuada. Conecte el cable de alimentación a un enchufe adecuado según la siguiente
tabla.
3. SÓLO PARA EL REINO UNIDO: El enchufe suministrado con el cable de alimentación incluye un
fusible de 5 amperios para ofrecer protección al instrumento y al usuario.
4. Las unidades se clasifican para funcionar en 100-230V, 50/60Hz.
5.Ponga la unidad en un banco plano conveniente o en un armario de humo si procede,
asegurándose de que las salidas de aire en la parte posterior y el superficie inferior están libres de
la obstrucción.
12
Conexión 220/240V, 50/60Hz 110V/120V, 50/60Hz
Con corriente Marrón Negro
Neutro Azul Blanco
Toma de tierra Verde/amarillo Verde

6. Conecte el cable de alimentación en el enchufe situado en la parte trasera del instrumento.
7. Encienda el instrumento:
IInterruptor de alimentación encendido
OInterruptor de alimentación apagado
CABLE DE REPUESTO
Si es necesario sustituir el cable de alimentación, se debe utilizar un cable de 1mm2 de código armonizado
H05VV, conectado a un enchufe IEC320. EN CASO DE DUDA, PÓNGASE EN CONTACTO CON UN
ELECTRICISTA.
CondiCiones ambientales
El Nº ICE está diseñado para utilizarse en las condiciones siguientes:
• Uso en interior
• Intervalo de temperatura ambiente +5ºC a +40ºC
• Altitud: hasta 2000 m
• Humedad relativa no superior al 80%
• Fluctuaciones del suministro eléctrico no superiores al 10%
• Categoría de sobrevoltaje II IEC 60364-4-443
• Nivel de contaminación 2
Nota: Las especificaciones de control corresponden a una temperatura ambiental de 20ºC. Las
especificaciones pueden empeorar si se utiliza el instrumento fuera del intervalo de temperatura
comprendido entre 10ºC y 30ºC.
Se han realizado pruebas para comprobar la interferencia de radiofrecuencia del instrumento, el cual
cumple la normativa EN61326.
GARANTÍA
El instrumento está garantizado contra cualquier defecto en el material o la fabricación durante el período
especificado en la tarjeta de garantía que se adjunta. Este período entra en vigor a partir de la fecha de
compra. Durante este período, se reemplazarán sin cargo alguno todas las piezas defectuosas, a condición
que el defecto sea resultado de un accidente, uso incorrecto o negligencia. El distribuidor del instrumento
proporcionará información sobre las reparaciones realizadas bajo esta garantía.
Este manual se ha preparado con una finalidad informativa para los clientes de Techne y ninguna parte
del manual se deberá considerar como una garantía, condición o reejo con respecto a la descripción,
comerciabilidad, idoneidad para un fin determinado o de otro tipo de la unidad o sus componentes.
Con independencia de la descripción y las especificaciones del instrumento que se indican en el manual
del operario, Techne se reserva el derecho de realizar cambios en el instrumento o en cualquiera de sus
componentes cuando lo estime oportuno.
13

CONTACT INFORMATION
For technical, sales or servicing information, contact your local Techne dealer or:
UK
Bibby Scientific Limited
Beacon Road, Stone
Staffordshire ST15 0SA
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
www.techne.com
France
Bibby Scientific France SAS
ZI du Rocher Vert - BP 79
77793 Nemours Cedex
France
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
www.bibby-scientific.com
Middle East
Bibby Scientific Middle East Ltd.
PO Box 27887, Engomi 2433
Nicosia
Cyprus
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
North and South America
Bibby Scientific US Inc. t/a Techne Inc.
3 Terri Lane, Suite 10
Burlington, N.J. 08016
USA
Toll Free (in NA): 800-225-9243
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
www.techneusa.com
Italy
Bibby Scientific Italia Srl
Via Alcide de Gasperi 56
20070 Riozzo di Cerro al Lambro (MI)
Italia
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
www.bibby-scientific.it
Asia
Bibby Scientific Asia
Room 607, Yen Sheng Centre
64 Hoi Yuen Road, Kwun Tong,
Kowloon, Hong Kong
Tel: [phone]
Fax: [phone]
e-mail: bibby@bibby-scientificasia.com
www.bibby-scientificasia.com
14

SPECIFICATION
Temperature
Temperature range 0.0 to 40.0°C
Temperature accuracy +/-1°C
Temperature units C or °F
Cooling technology Peltier
Temperature display resolution 0.1°C
Temperature display Orange LED, 5 digits
Dimensions
Height 225mm
Width 240mm
Length 190mm
Weight* 4.5kg
*Shipping weight includes bucket and ceramic beads
Power
Power supply 100 to 230V, 50/60Hz
15

16
OPERATION
INSTALLATION
See also the sections on Safety and Installation.
1. Place the unit on a suitable flat bench or in a fume cupboard if required, ensuring that the air vents
on the rear and underside are free from obstruction.
2. Plug the mains cable into the socket on the back of the instrument.
3. Fill the aluminium bucket with the ceramic-coated beads and place the bucket inside the unit.
4. Connect to the mains electricity supply with the plug provided or one wired correctly for the supply.
Switch the power ON from the switch located next to the mains input lead. The front display will
then light up.
POWER UP SCREEN
When first switched on, the display will show the name of the product and then show the current
temperature of the unit. The unit will then proceed to heat or cool to the set temperature.
FRONT PANEL CONTROLS
The front panel consists of two buttons for setting the unit temperature and a 5 digit LED display.
The UP ARROW Button
When this button is pressed,
the set temperature is increased.
The DOWN ARROW Button
When this button is pressed,
the set temperature is decreased.
Nº ICENº ICENº ICE
Nº ICE
UP ARROW
Button
DOWN ARROW
Button
LED Display
Nº ICENº ICENº ICE
UP ARROW
Button
DOWN ARROW
Button
LED Display

17
SETTING THE OPERATING TEMPERATURE
1. To view the current set temperature, press
either the UP or DOWN ARROW button.
The set temperature will be displayed and
is indicated by a small point in the top
left hand corner of the display.
2. To increase the set temperature, press
and hold the UP ARROW button. The set
temperature will momentarily be
displayed and then the temperature
display will begin to increase. Continue to
press the UP ARROW button until the
new set temperature is reached then
release the button. To fine tune the
temperature settings, a single press of
the UP or DOWN ARROW keys will
increase or decrease the set temperature
by 0.1ºC.
3. To decrease the set temperature, press
and hold the DOWN ARROW button. The
set temperature will momentarily be
displayed and then the temperature
display will begin to decrease. Continue
to press the DOWN ARROW button until
the new set temperature is reached then
release the button. To fine tune the
temperature settings, a single press of
the UP or DOWN ARROW buttons will
increase or decrease the set temperature
by 0.1ºC.
4. Once the set temperature has been changed, the unit will heat or cool to the new set
temperature.
Note: The ceramic beads will take some time to equilibrate to the set temperature; therefore it is
recommended that the unit is set up in advance to allow time for the required temperature to be
reached. To speed up cooling times, the bucket containing the ceramic beads may be stored in a
refrigerator prior to use.
Nº ICE
Set Point Indicator
Nº ICENº ICENº ICENº ICE
Set Point Indicator
Nº ICE
New Set Point Indicator
Nº ICENº ICENº ICENº ICE
New Set Point Indicator
Changing the set temperature will cause the
Set Point Indicator to move position while
this is being carried out.

18
CHANGING THE TEMPERATURE UNITS
The temperature of the display can be shown in either ºC or ºF.
1. To change the temperature units, first turn
the power to the unit OFF.
2. Switch the power to the unit ON whilst
holding down the UP ARROW button.
3. The temperature unit selection screen will
then be displayed. Release the UP ARROW
button and then press it again to toggle
between ºC and ºF.
4. Once the required temperature unit has been selected, after a short time the unit will
automatically show the current temperature in the selected units.
AFTER USE
After cooling samples, the bucket and beads may be very cold. Allow to warm to ambient conditions
before lifting from the unit or wear protective gloves. Avoid handling cold objects with wet hands.
USER MAINTENANCE
Before cleaning the unit, disconnect it from the power supply. The outer case of the Nº ICE may be wiped
clean with a damp cloth; ethanol, methanol or formaldehyde can also be used. No part of the case or cover
should be immersed in the solvents. Do not use aggressive solvents such as acetone or abrasive cleaners.
Allow the unit to dry before using.
Before using any cleaning or decontamination method except those recommended here, the responsible
person should check with Techne that the proposed method will not damage the equipment.
Nº ICENº ICENº ICENº ICE
