Bibby Sterilin Techne Prime Series User manual

3Prime, 3PrimeX and 3PrimeG
OPERATOR'S MANUAL
Issue 1.1
03/12

CONTENTS
PAGE
INTRODUCTION 3
BEFORE USE 4
Unpacking 4
SAFETY INFORMATION 5
English 5
Français 7
Deutsch 9
Italiano 11
Español 13
CONTACT INFORMATION 15
3PRIME SPECIFICATION 16
INSTALLATION 17
GENERAL SOFTWARE FEATURES 19
Introduction 19
Template programs 19
Incremented/decremented time and temperature 20
Gradient (3PrimeG only) 20
Oligonucleotide Tmcalculator 21
PROGRAMMING TEXT, TEMPERATURE AND TIME 22
Text entry 22
Temperature entry 22
Time entry 26
INSTRUMENT SETTINGS AND DEFAULTS 29
User preferences 29
Instrument settings 29
Program defaults 32
Service settings 34
Gradient calculator 34
Oligonucleotide Tmcalculator 34
CREATE A NEW PROGRAM 36
Insert/delete a stage 36
Insert/delete a step 37
Insert/delete a pause 37
The More button 38
Program options 38
Settings 40
1

PAGE
RUN A PROGRAM 41
Run 42
Edit 43
Copy 44
Delete 45
Search 46
UPDATING THE 3PRIME SOFTWARE 47
UPGRADING FROM 3PRIME TO 3PRIMEG 48
FAQs 49
TECHNICAL SUPPORT AND SERVICING 50
ADDITIONAL INFORMATION 51
User Maintenance 51
Fault Finding 51
Fuses 51
Insulation Testing 51
ACCESSORIES 52
REPLACEMENT PARTS 52
2

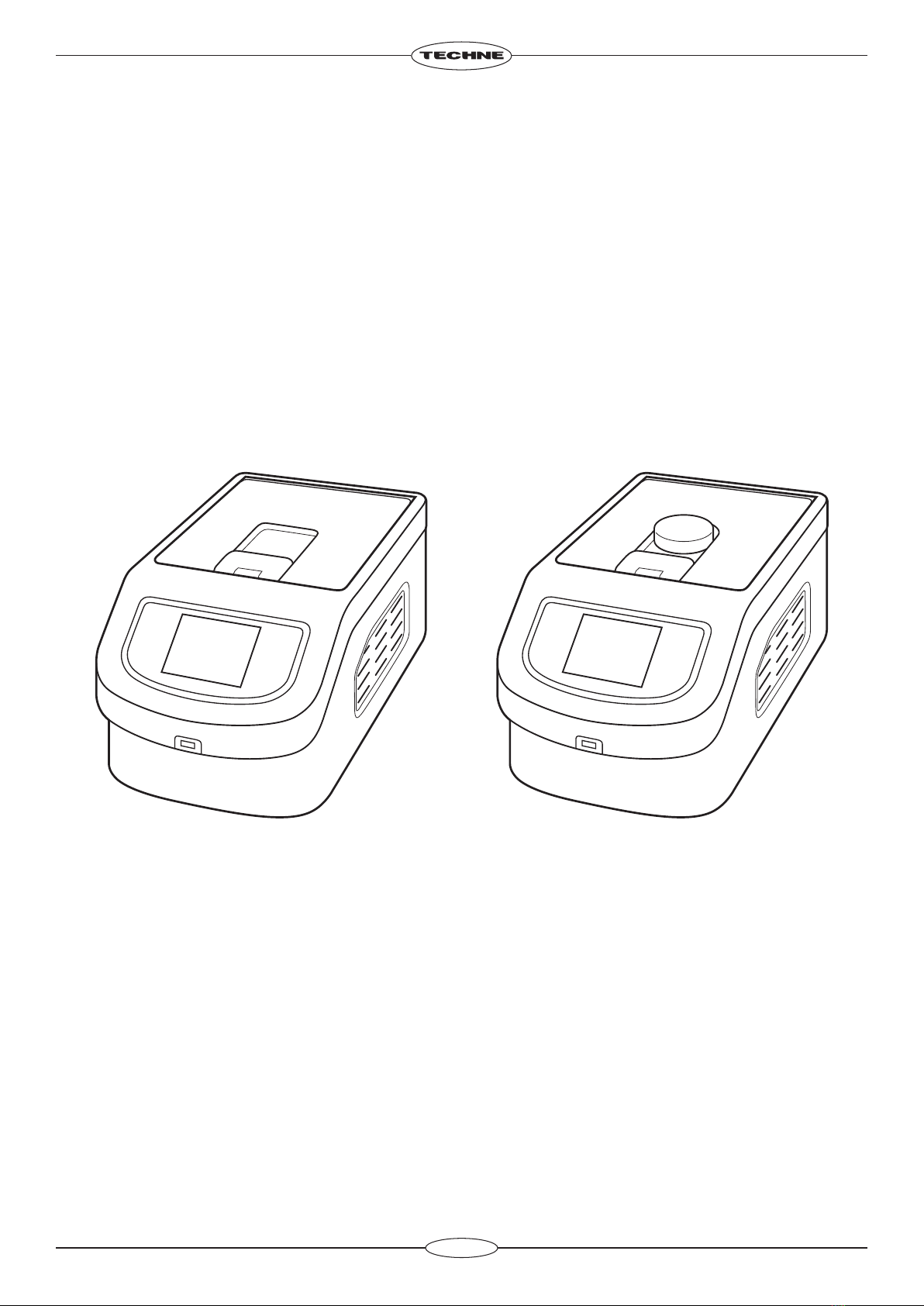

INTRODUCTION
The 3Prime range is a family of personal thermal cyclers designed to accurately control the temperatures of
samples between 4ºC and 100°C. They have many scientific applications including PCR1, reverse transcription,
ligation and sequencing. The basic 3Prime unit can accommodate 24 x 0.2ml tubes in a flexible 8 x 3 array or
18 x 0.5ml tubes. The 3PrimeX has either a 48 x 0.2ml or 30 x 0.5ml block and can easily be upgraded to the
3PrimeG which incorporates a block gradient function and gradient calculator, allowing for simple and rapid
optimisation of reaction conditions. The 3PrimeX and G also have a fully adjustable heated lid to accommodate
a wide range of different consumables.
The 3Prime units are programmed via a 3.5” colour VGA LCD touch screen using simple and intuitive software.
Programs and run progress can be viewed in real time, allowing the user to readily check the status or position
within a run. A USB port on the front of the unit allows transfer of files to and from a USB memory stick for
viewing in the Techne Workbench PC software and for the easy update of instrument software.
1Purchase of this instrument conveys a limited non-transferable immunity from suit for the purchaser’s own internal research and development
and applied fields other than human in-vitro diagnostics under non-real-time thermal cycler patents of Applied Biosystems LLC.
3
Prime
3
Prime
3

BEFORE USE
Before using the 3Prime please ensure you have read this manual carefully. If there is any doubt relating to the
proper use of this equipment, the staff at Bibby Scientific Ltd. or your supplier will be happy to assist you.
UNPACKING
When unpacking the unit please ensure that the following have been removed from the packaging:
●3Prime with block
●Mains cables (UK, EU and US)
●Operator’s manual
●Warranty card
The user is advised to keep the original packaging in case the instrument ever needs to be returned for service
or repair. Bibby Scientific Ltd. accepts no responsibility for damage incurred unless the unit is correctly packed
and transported in its original packaging.
4

SAFETY INFORMATION
Please read all the information in this manual before using the 3Prime.
WARNING
HIGH TEMPERATURES ARE DANGEROUS: they can cause serious burns to operators and ignite combustible
material. Users should be aware of the following potential hazards:
●USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS
●DO NOT use combustible substances near hot objects
●DO NOT operate the instrument in the vicinity of inflammable liquids or gases
●DO NOT place any liquid directly into the instrument.
OPERATOR SAFETY
All operators of Techne equipment must have available the relevant literature needed to ensure their safety. It is
important that only suitably trained personnel operate this equipment, in accordance with the instructions
contained in this manual and with general safety standards and procedures. If the equipment is used in a
manner not specified by Bibby Scientific Ltd. the protection provided by the equipment to the operator may be
impaired.
All Techne instruments are designed to conform to international safety requirements and are fitted with an
over-temperature cut-out. If a safety problem should be encountered, switch off the unit at the mains socket
and remove the plug from the electricity supply.

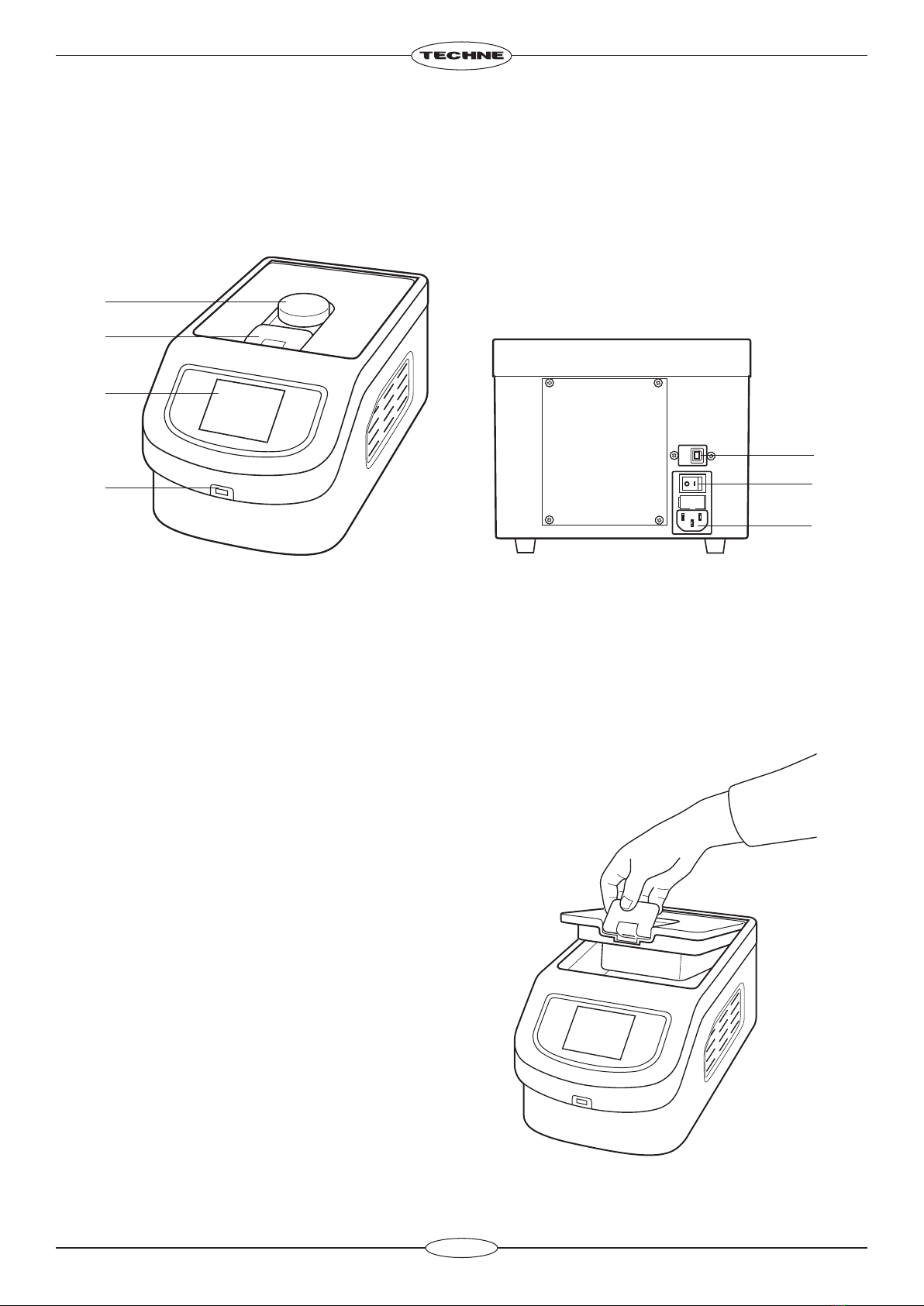

INSTALLATION
The instrument should be carried using both hands. Never move or carry the instrument when in use or
connected to the mains electricity supply.
All Techne instruments are supplied with a power cable; this may be integral or plug-in.1.
Before connecting the instrument to the mains electricity supply, check the voltage against the2.
rating plate (located on the back of the unit). Please note that the unit must be earthed to
ensure proper electrical safety. Connect the mains cable to a suitable plug according to the
table below.
Connections 220/240V, 50/60Hz 110V/120V, 50/60Hz
Live Brown Black
Neutral Blue White
Earth Green/yellow Green
UK ONLY: The fused plug supplied with the mains cable is fitted with a 5 amp fuse to protect the instrument3.
and the operator.
The units are rated to operate at 100-240V, 50/60Hz.4.
Place the unit on a suitable flat bench or in a fume cupboard if required, ensuring that the air inlet vents on5.
the underside are free from obstruction.
Plug the mains cable into the socket on the back of the instrument.6.
Switch on the instrument using the switch located on the front of the unit.7.
Replacement cable
Should the mains lead need replacement, a cable of 1mm2 of harmonized code H05VV-F connected to an
IEC320 plug should be used. IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN.
5

ENVIRONMENTAL CONDITIONS
The 3Prime is designed operate under the following conditions:
●Indoor use
●Ambient temperature range +5ºC to +40ºC
●Altitude to 2000m
●Relative humidity not exceeding 80%
●Mains supply fluctuations not exceeding 10%
●Over voltage category II IEC 60364-4-443
●Pollution degree 2
Note: The control specifications are quoted at an ambient temperature of 20ºC. The specification may
deteriorate outside an ambient temperature of between 10ºC and 30ºC.
The instrument has been tested for radio frequency interference and is certified under EN61326.
GUARANTEE
The instrument is guaranteed against any defect in material or workmanship for the period specified on the
enclosed guarantee card. This period is effective from the date of purchase; within this period all defective parts
will be replaced free of charge provided that the defect is not the result of an accident, misuse or negligence.
Servicing under this guarantee should be obtained from the supplier of the instrument.
This manual has been prepared for the convenience of Techne’s customers and nothing in this manual shall be
taken as a warranty, condition or representation concerning the description, merchantability, fitness for purpose
or otherwise of the unit or components.
Notwithstanding the description and specification(s) of the instruments contained in the operator’s manual,
Techne reserves the right to make such changes as it sees fit to the instruments or to any of the components.
6

L’INFORMATION DE SÛRETÉ
Veuillez lire attentivement toutes les instructions de ce document avant d’utiliser le 3Prime.
AVERTISSEMENT
Les TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES car elles peuvent provoquer de graves brûlures chez
l’opérateur et enflammer les matériaux combustibles. Les utilisateurs doivent porter une attention toute
particulière aux points suivants :
●PROCEDER AVEC PRUDENCE ET PORTER DES GANTS POUR SE PROTEGER LES MAINS
●NE PAS utiliser de matériaux combustibles auprès d’objets chauds.
●NE PAS utiliser l’appareil à proximité de liquides ou de gaz inflammables
●NE PAS verser de liquides directement dans l’appareil.
SÉCURITÉ DE L’OPÉRATEUR
Tous les utilisateurs de produits Techne doivent avoir pris connaissance des consignes et instructions nécessaires
à la garantie de leur sécurité. Important: cet appareil doit impérativement être manipulé par un personnel
qualifié et être utilisé selon les instructions données dans ce document, en accord avec les normes et procédures
de sécurité générales. Dans le cas où cet appareil ne serait pas utilisé selon les consignes précisées par Bibby
Scientific Ltd., la protection pour l’utilisateur ne serait alors plus garantie.
Tous les appareils Techne sont conçus pour répondre aux normes de sécurité internationales et sont dotés d’un
coupe-circuit en cas de surchauffe. En cas de problème de sécurité, couper l’alimentation électrique au niveau
de la prise murale et enlevez la prise connectée à l’appareil.
INSTALLATION
Porter l’appareil à deux mains. Ne jamais déplacer ou transporter l’appareil lorsqu’il est en fonctionnement ou
branché à l’alimentation électrique.
Tous les appareils Techne sont livrés avec un câble d’alimentation, qui peut être intégré à l’appareil ou à1.
raccorder.
Avant de raccorder l’appareil à l’alimentation électrique sur secteur, vérifier la tension requise2.
indiquée sur la plaque d’identification (située au dos de l’appareil). Il est important que
l’appareil soit relié à la terre pour assurer la protection électrique requise. Brancher le
câble secteur sur une prise appropriée, voir tableau ci-après.
Connexions 220/240 V, 50/60 Hz 110/120 V, 50/60 Hz
Phase Marron Noir
Neutre Bleu Blanc
Terre Vert/jaune Vert
ROYAUME-UNI SEULEMENT: La prise avec fusible intégré fournie avec le câble secteur est munie d’un fusible3.
5 A destiné à protéger l’appareil et l’utilisateur.
Les unités sont évaluées pour fonctionner à 100-240V, 50/60Hz.4.
Placer l’appareil sur une surface plane ou si nécessaire sous une hotte d’aspiration, veiller à ce que les trous5.
d’aération situés sous l’appareil ne soient pas obstrués.
Raccorder le câble d’alimentation à la prise située à l’arrière de l’appareil.6.
Allumer l’appareil utilisant le commutateur situé sur l’avant de l’unité.7.
Câble de rechange
S’il s’avère nécessaire de remplacer le cordon d’alimentation, utiliser un câble de 1 mm² conforme à la norme
H05VV-F relié à une prise IEC320. EN CAS DE DOUTE, CONSULTER UN ELECTRICIEN QUALIFIE.
7

CONDITIONS ENVIRONNEMENTALES
Le 3Prime est conçu pour fonctionner dans les conditions suivantes:
●Pour un usage intérieur seulement
●Température ambiante +5°C à +40°C
●Altitude inférieure à 2000m
●Humidité relative ne dépassant pas 80%
●Fluctuations de l’alimentation n’excédant pas 10% de la valeur nominale
●Catégorie II IEC 60364-4-443 de surtension
●Degré de pollution 2
Remarque: Les paramètres sont indiqués pour une température ambiante de 20°C. Ces caractéristiques
peuvent se détériorer en dehors d’une température ambiante de 10 à 30°C.
L’appareil a été testé en matière de radiofréquences et est certifié selon la norme EN61326.
GARANTIE
L’appareil est garanti contre tout défaut de matériaux ou vice de fabrication pendant la période précisée sur
la carte de garantie jointe. Cette période s’applique à compter de la date d’achat. Au cours de cette période,
toutes les pièces défectueuses seront remplacées gratuitement dans la mesure où la défaillance n’est pas due
à un accident, une mauvaise utilisation ou une négligence. Toute réparation sous garantie sera effectuée par
le fournisseur.
Le présent manuel a été exclusivement rédigé à l’attention des clients de la marque Techne et rien dans son
contenu ne doit être pris comme une garantie, une condition ou une affirmation concernant la description, la
commercialisation, l’adéquation à un usage particulier de l’appareil ou de ses composants.
Malgré la description et les caractéristiques techniques des appareils données dans le manuel de l’utilisateur,
la société Techne se réserve le droit d’apporter les changements nécessaires à l’appareil ou à tout élément qui
entre dans sa composition.
8

SICHERHEITS- INFORMATIONEN
Lesen Sie diese Anleitung vor Verwendung des 3Prime bitte sorgfältig durch.
ACHTUNG
HOHE TEMPERATUREN STELLEN EINE GEFAHRENQUELLE DAR. Sie können schwere Brandverletzung verursachen
und brennbare Stoffe entzünden. Der Benutzer sollt sich mit den möglichen Gefahren vertraut machen:
●UMSICHTIG VORGEHEN UND SCHUTZHANDSCHUHE TRAGEN
●KEINE brennbaren Stoffe in der Nähe heißer Gegenstände verwenden
●Das Gerät NICHT in der Nähe entzündlicher Flüssigkeiten oder Gase betreiben
●Flüssigkeiten NICHT direkt auf das Gerät auftragen.
SICHERHEIT DES BEDIENPERSONALS
Alle Benutzer von Techne Geräten müssen Zugang zu der entsprechenden Literatur haben, um ihre Sicherheit
zu gewähren. Es ist wichtig, daß diese Geräte nur von entsprechend geschultem Personal betrieben werden, das
die in dieser Gebrauchsanweisung enthaltenen Maßnahmen und allgemeine Sicherheitsbestimmungen und -
vorkehrungen beachtet. Wenn das Gerät anders eingesetzt wird als vom Hersteller empfohlen, kann dies die
persönliche Sicherheit des Anwenders beeinträchtigen.
Die Geräte von Techne entsprechen den internationalen Sicherheitsbestimmungen und sind mit einem
automatischen Übertemperaturabschalter ausgestattet. Wenn ein Sicherheitsproblem auftreten sollte, muß das
Gerät ausgeschaltet und vom Stromnetz getrennt werden.
INBETRIEBNAHME
Das Gerät mit beiden Händen tragen. Das Gerät unter keinen Umständen transportieren, wenn es in Betrieb ist,
oder während das Gerät noch am Netz angeschlossen ist.
Alle Geräte von Techne werden mit einem Netzkabel geliefert, das entweder eingesteckt wird oder fest mit1.
dem Gerät verbunden ist.
Vor dem Anschluss bitte kontrollieren, ob die Stromversorgung den Angaben auf dem2.
Typenschild (auf der Geräterückseite) entspricht. Um die elektrische Sicherheit zu
gewährleisten, muss dieses Gerät geerdet werden. Schließen Sie das Netzkabel
entsprechend der folgenden Tabelle an einen geeigneten Stecker an.
Anschluss 220/240V, 50/60Hz 110V/120V, 50/60Hz
Phase Braun Schwarz
Neutral Blau Weiß
Erde Grün/Gelb Grün
3. NUR FÜR GROSSBRITANNIEN: der mit dem Netzkabel gelieferte Sicherungsstecker enthält eine 5 Amp.
Sicherung zum Schutz des Geräts und des Anwenders.
4. Die Maßeinheiten werden veranschlagen, um an 100-240V, 50/60Hz zu funktionieren.
5. Stellen Sie das Gerät auf einen geeigneten ebenen Tisch oder in einem Abzugsschrank auf und sorgen Sie
dafür, dass die Lufteinlassschlitze auf der Geräteunterseite nicht blockiert sind.
6. Stecken Sie das Netzkabel in die Buchse auf der Geräterückseite ein.
7. Schalten Sie das Instrument unter Verwendung des Schalters an, der auf der Frontseite der Maßeinheitgelegen
ist.
Ersatzkabel
Bei einem eventuellen Austausch des Netzkabels wird ein Kabel vom Typ H05VV-F mit 1 mm2Adernquerschnitt
und Europastecker (IEC 320) benötigt. IM ZWEIFELSFALL EINEN ELEKTRO-FACHMANN HINZUZIEHEN.
9

UMWELTBEDINGUNGEN
Der 3Prime ist für den Einsatz unter folgenden Bedingungen ausgelegt:
●Gebrauch in Innenräumen
●Umgebungstemperatur zwischen +5ºC to +40ºC
●Höhe: bis zu 2000 m
●Relative Feuchte nicht über 80%
●Netzspannungsschwankungen nicht über 10%
●Überspannungsklasse 2 IEC 60364-4-443
●Verschmutzungsgrad 2
Hinweis: Die Gerätespezifikationen beziehen sich auf eine Umgebungstemperatur von 20ºC und können sich
außerhalb des Bereichs 10ºC bis 30ºC verschlechtern.
Das Gerät wurde auf HF-Störeinflüsse geprüft und entspricht den EMV-Bedingungen nach EN61326.
GARANTIE
Techne gewährleistet, dass dieses Gerät für den auf der Garantiekarte angegebenen Zeitraum keine Herstellungs-
und Materialmängel aufweist. Dieser Zeitraum tritt ab dem Verkaufsdatum in Kraft. Innerhalb dieses Zeitraums
werden alle defekten Teile kostenlos ausgetauscht, soweit der Defekt nicht auf einen Unfall, Missbrauch
oder Nachlässigkeit zurückzuführen ist. Wartungsarbeiten, die unter diese Garantie fallen, müssen von der
Verkaufsstelle für dieses Gerät gehandhabt werden.
Diese Anleitung wurde zur Information der Kunden von Techne erstellt und stellt in keinster Weise
eine Gewährleistung, Bedingung oder Darstellung bezüglich der Beschreibung, Marktgängigkeit oder
Zweckdienlichkeit dieser Geräte oder Bauteile dar.
Unabhängig von Beschreibung und Spezifikation(en) des hier beschriebenen Geräts behält sich Techne das
Recht vor, Änderungen an diesem Gerät oder dessen Bauteilen vorzunehmen.
10

INFORMAZIONI DI SICUREZZA
Leggere attentamente il presente manuale prima di usare il 3Prime.
AVVERTENZA
Le ALTE TEMPERATURE SONO PERICOLOSE in quanto possono provocare serie ustioni agli operatori e dare fuoco
al materiale combustibile. Gli utenti devono conoscere i seguenti pericoli potenziali:
●PRESTARE ATTENZIONE ED INDOSSARE GUANTI PROTETTIVI PER LE MANI
●NON usare sostanze combustibili vicino ad oggetti caldi
●NON mettere in funzione lo strumento nei pressi di liquidi o gas infiammabili
●NON collocare alcun tipo di liquido direttamente nello strumento.
SICUREZZA DELL’OPERATORE
Il personale che utilizza l’apparecchiatura Techne deve avere a disposizione la documentazione necessaria al fine
di assicurare la loro incolumità. È importante che solo personale adeguatamente addestrato utilizzi questo
apparecchio, in conformità alle istruzioni contenute in questo manuale e nel rispetto delle normative e procedure
generali di sicurezza. Se l’apparecchio è utilizzato in modo non specificato da Bibby Scientific Ltd., la protezione
fornita dall’apparecchiatura all’utilizzatore potrebbe essere a rischio.
Tutte le unità Techne sono state progettate in conformità ai requisiti internazionali di sicurezza e sono
equipaggiate con un interruttore anti surriscaldamento. Se si dovesse verificare qualche problema di sicurezza,
disconnettere l’apparecchio dalla rete.
INSTALLAZIONE
Occorre trasportare lo strumento usando entrambe le mani. Non spostare né trasportare lo strumento quando
è in funzione o collegato all’alimentazione elettrica di rete.
Tutti gli strumenti Techne sono forniti con un cavo di alimentazione; può essere integrale o plugin.1.
Prima di collegare lo strumento all’alimentazione elettrica di rete, controllare la tensione2.
confrontandola con la targhetta riportante i valori nominali (si trova sul retro dell’unità). Notare
che al fine di garantire la corretta sicurezza elettrica, occorre che l’unità sia messa a
terra. Collegare il cavo di rete ad una presa idonea secondo la tabella riportata alla pagina
successiva.
Connessione 220/240V, 50/60Hz 110V/120V, 50/60Hz
Sotto tensione Marrone Nero
Neutro Blu Bianco
Terra Verde/giallo Verde
SOLO REGNO UNITO: la spina con fusibile fornita con il cavo di rete è dotata di un fusibile da 5 Amp per3.
proteggere lo strumento e l’utente.
Le unità sono stimate funzionare a 100-240V, 50/60Hz.4.
Collocare l’unità su un banco piano idoneo o in una cappa aspirante se necessario, assicurandosi che gli5.
sfiati delle prese d’aria nella parte inferiore non siano ostruiti.
Inserire il cavo di rete nella presa che si trova sul retro dello strumento.6.
Accendere lo strumento per mezzo dell’interruttore situato sulla parte anteriore dell’unità.7.
Cavo di ricambio
Qualora occorra sostituire il cavo di rete, si dovrà utilizzare un cavo di 1mm2codice armonizzato H05VV-F
collegato ad una spina IEC 320. IN CASO DI DUBBIO, RIVOLGERSI A UN ELETTRICISTA QUALIFICATO.
11

CONDIZIONI AMBIENTALI
Il 3Prime è stato progettato per funzionare nelle seguenti condizioni:
●uso interno
●range di temperatura ambiente da +5ºC a +40ºC
●altitudine massima 2000 m.
●umidità relativa non superiore all’80%
●oscillazione dell’alimentazione di rete non superiore al 10%
●categoria di sovratensione II IEC 60364-4-443
●grado di inquinamento 2
Nota: le specifiche di controllo sono indicate ad una temperatura ambiente di 20ºC. Le specifiche potrebbero
peggiorare fuori da una temperatura ambiente compresa tra 10ºC e 30ºC.
Lo strumento è stato collaudato per interferenze da radiofrequenze ed è certificato secondo la norma
EN61326.
GARANZIA
Lo strumento è garantito da qualsiasi difetto nei materiali o nella lavorazione per il periodo specificato nella
scheda di garanzia allegata. Questo periodo è valido dalla data di acquisto; entro tale periodo, tutte le parti
difettose saranno sostituite gratuitamente, a condizione che il difetto non sia la conseguenza di un incidente, un
uso improprio o negligenza. L’assistenza secondo quanto stabilito dalla presente garanzia deve essere ottenuta
dal fornitore dello strumento.
Il presente manuale è stato preparato ad uso dei clienti di Techne e niente di quanto in esso contenuto
costituisce garanzia, condizione o rappresentanza riguardo la descrizione, la commerciabilità, l’idoneità allo
scopo o altrimenti dell’unità o dei componenti.
Nonostante la descrizione e le specifiche dello strumento contenuti nel manuale dell’operatore, Techne si riserva
il diritto di apportare le modifiche ritenute opportune agli strumenti o a qualsiasi loro componente.
12

INFORMACIÓN DE SEGURIDAD
Lea atentamente este manual antes de utilizar el 3Prime.
ADVERTENCIA
LAS ALTAS TEMPERATURAS SON PELIGROSAS, ya que pueden ocasionar quemaduras graves a los operarios y
prender el material combustible. Los usuarios deben conocer los posibles riesgos:
●TENGA CUIDADO Y LLEVE GUANTES DE PROTECCIÓN PARA PROTEGERSE LAS MANOS
●NO utilice sustancias combustibles cerca de objetos calientes
●NO utilice el instrumento cerca de líquidos o gases inflamables
●NO coloque un líquido directamente en el instrumento.
SEGURIDAD DEL OPERARIO
Todos los usuarios de equipos Techne deben disponer de la información necesaria para asegurar su seguridad.
De acuerdo con las instrucciones contenidas en este manual y con las normas y procedimientos generales de
seguridad, es muy importante que sólo personal debidamente capacitado opere estos aparatos. De no ser así,
la protección que el equipo le proporciona al usuario puede verse reducida.
Todos los equipos Techne han sido diseñados para cumplir con los requisitos internacionales de seguridad y traen
incorporados un sistema de desconexión en caso de sobre temperatura. En caso de que surgiera un problema
de seguridad, desconecte el equipo de la red.
INSTALACIÓN
El instrumento se debe transportar con las dos manos. No mueva ni lleve el instrumento cuando se utilice o esté
conectado al suministro eléctrico principal.
Todos los instrumentos Techne se suministran con un cable de alimentación, que puede ser integrado o1.
‘enchufable’.
Antes de conectar el instrumento al suministro eléctrico, compruebe que el voltaje coincida con2.
el indicado en la placa de régimen (situada en la parte trasera de la unidad). El instrumento
debe disponer de una toma de tierra para garantizar la seguridad eléctrica adecuada.
Conecte el cable de alimentación a un enchufe adecuado según la siguiente tabla.
Conexión 220/240V, 50/60Hz 110V/120V, 50/60Hz
Con corriente Marrón Negro
Neutro Azul Blanco
Toma de tierra Verde/amarillo Verde
3. SÓLO PARA EL REINO UNIDO: El enchufe suministrado con el cable de alimentación incluye un fusible de 5
amperios para ofrecer protección al instrumento y al usuario.
4. Las unidades se clasifican para funcionar en 100-240V, 50/60Hz.
5. Sitúe la unidad sobre una mesa plana o en una campana de laboratorio si es necesario, y asegúrese de que
los orificios de ventilación situados en la parte inferior no tienen ninguna obstrucción.
6. Conecte el cable de alimentación en el enchufe situado en la parte trasera del instrumento.
7. Encienda el instrumento usando el interruptor situado en el frente de la unidad.
Cable de repuesto
Si es necesario sustituir el cable de alimentación, se debe utilizar un cable de 1mm2 de código armonizado H05VV,
conectado a un enchufe IEC320. EN CASO DE DUDA, PÓNGASE EN CONTACTO CON UN ELECTRICISTA.
13

CONDICIONES AMBIENTALES
El 3Prime está diseñado para utilizarse en las condiciones siguientes:
●Uso en interior
●Intervalo de temperatura ambiente +5ºC a +40ºC
●Altitud: hasta 2000 m
●Humedad relativa no superior al 80%
●Fluctuaciones del suministro eléctrico no superiores al 10%
●Categoría de sobrevoltaje II IEC 60364-4-443
●Nivel de contaminación 2
Nota: Las especificaciones de control corresponden a una temperatura ambiental de 20ºC. Las especificaciones
pueden empeorar si se utiliza el instrumento fuera del intervalo de temperatura comprendido entre 10ºC y
30ºC.
Se han realizado pruebas para comprobar la interferencia de radiofrecuencia del instrumento, el cual cumple
la normativa EN61326.
GARANTÍA
El instrumento está garantizado contra cualquier defecto en el material o la fabricación durante el período
especificado en la tarjeta de garantía que se adjunta. Este período entra en vigor a partir de la fecha de
compra. Durante este período, se reemplazarán sin cargo alguno todas las piezas defectuosas, a condición
que el defecto sea resultado de un accidente, uso incorrecto o negligencia. El distribuidor del instrumento
proporcionará información sobre las reparaciones realizadas bajo esta garantía.
Este manual se ha preparado con una finalidad informativa para los clientes de Techne y ninguna parte del manual
se deberá considerar como una garantía, condición o reflejo con respecto a la descripción, comerciabilidad,
idoneidad para un fin determinado o de otro tipo de la unidad o sus componentes.
Con independencia de la descripción y las especificaciones del instrumento que se indican en el manual del
operario, Techne se reserva el derecho de realizar cambios en el instrumento o en cualquiera de sus componentes
cuando lo estime oportuno.
14

CONTACT INFORMATION
For technical, sales or servicing information, contact your local Techne dealer or:
UK
Bibby Scientific Ltd.
Beacon Road
Stone
Staffordshire
ST15 0SA
UK
Tel: [phone]
Fax: [phone]
E-mail: sales@bibby-scientific.com
www.techne.com
France
Bibby Scientific Limited
Bâtiment Le Deltaparc Parc Silic PN2
7 rue du Canal
BP 55437 VILLEPINTE
95944 ROISSY Charles de Gaulle
France
Tel: [phone]
Fax: [phone]
E-mail: ventes@bibby-scientific.com
www.bibby-scientific.com
Middle East
Bibby Scientific Middle East Ltd.
PO Box 27887, Engomi 2433
Nicosia
Cyprus
Tel: [phone]
Fax: [phone]
e-mail: sales@bibby-scientificme.com
15
North and South America
Bibby Scientific US Inc. t/a Techne Inc.
3 Terri Lane, Suite 10
Burlington, N.J. 08016
USA
Toll Free (in NA): 800-225-9243
Tel: [phone]
Fax: [phone]
E-mail: [email protected]
www.techneusa.com
Italy
Bibby Scientific Italia Srl
Via Alcide de Gasperi 56
20070 Riozzo di Cerro al Lambro (MI)
Italia
Tel: [phone]
Fax: [phone]
E-mail: marketing@bibby-scientific.it
www.bibby-scientific.it
Asia
Bibby Scientific - Singapore
Prudential Tower, Level 26
30 Cecil Street
Singapore 049712
Tel: [phone]
Fax: [phone]
e-mail: info@bibby-scientific.com
www.bibby-scientific.com

3PRIME SPECIFICATION
3Prime 3PrimeX 3PrimeG
Sample capacity: 0.2ml 24 48 48
Sample capacity: 0.5ml 18 30 30
Block temperature range 4ºC to 100ºC
Block uniformity (at 50ºC) <±0.3ºC
Temperature accuracy (at 50ºC) <±0.2ºC
Maximum heating rate 3.0ºC/s
Maximum cooling rate 2.1ºC/s
Gradient - Can be enabled Yes
Gradient availability - - 30ºC to 80ºC
Maximum gradient range - - 14ºC
Minimum gradient range - - 1ºC
Type 2 x Peltier 4 x Peltier 4 x Peltier
element/block element/block element/block
Pre-run sample cooling Yes, 4ºC
Temperature resolution 0.1ºC
Selectable heated lid temperature 35ºC to 115ºC or off
Heated lid pressure Fixed Adjustable depending on consumable
Pre-heat lid Yes
Program interface 3.5” colour VGA LCD touch screen
Maximum number of programs 1000
Maximum number of stages per program 10
Maximum number of steps per stage 10
Maximum number of cycles per stage 99
Programmable ramp rate Yes, 0.1ºC/s steps
Maximum hold time 4h 59m 59s
Minimum hold time 1s
Gradient calculator - - Yes
Oligonucleotide Tmcalculator Yes, based on the Nearest-Neighbour method1
Incremented/decremented temperature Yes
Incremented/decremented time Yes
Pause facility Yes
Program naming Alpha numeric plus symbols
Password protection Yes
Run completion time Yes
Auto resume on power failure Yes, always or never
Data transfer USB port
Software updates Free of charge from www.techne.com
Dimensions (L x W x H) 350 x 210 x 180mm
Weight 6kg
Voltage 100-230V, 50/60Hz
Power 155W
1Breslauer, K.J.; Frank, R.; Blocker, H. and Marky, L.A. (1986) Proc. Natl. Acad. Sci. USA 83, pp 3746-3750.
16

INSTALLATION
See also the Safety Information sections on pages 5 to 14.
Front view Rear view
1. Lid adjustment knob (3PrimeX and G only). 1. USB port for service and calibration only.
2. Lid release latch. 2. On/Off rocker switch.
3. 3.5” colour VGA LCD touch screen display. 3. Mains cable inlet.
4. USB port for memory stick.
17
Prime
3
1
2
3
4
1
2
3
Prime
3
Installation
Place the unit on a suitable flat bench, ensuring1.
that the air inlet vents on the sides are free from
obstruction.
Plug the mains cable into the socket on the back2.
of the instrument.
Connect to the mains electricity supply with the3.
plug provided or one wired correctly for the
supply. Switch the power ON using the switch
located on the rear of the unit. The front display
will then light up.
Release the heated lid by lifting the latch forward4.
and use it to lift the lid. To close the lid, lower the
lid onto the block and press the latch to secure in
place.
Place the samples in the block. If individual tubes5.
or strip tubes are being used, space these out
evenly across the block to equalise the pressure
from the heated lid.

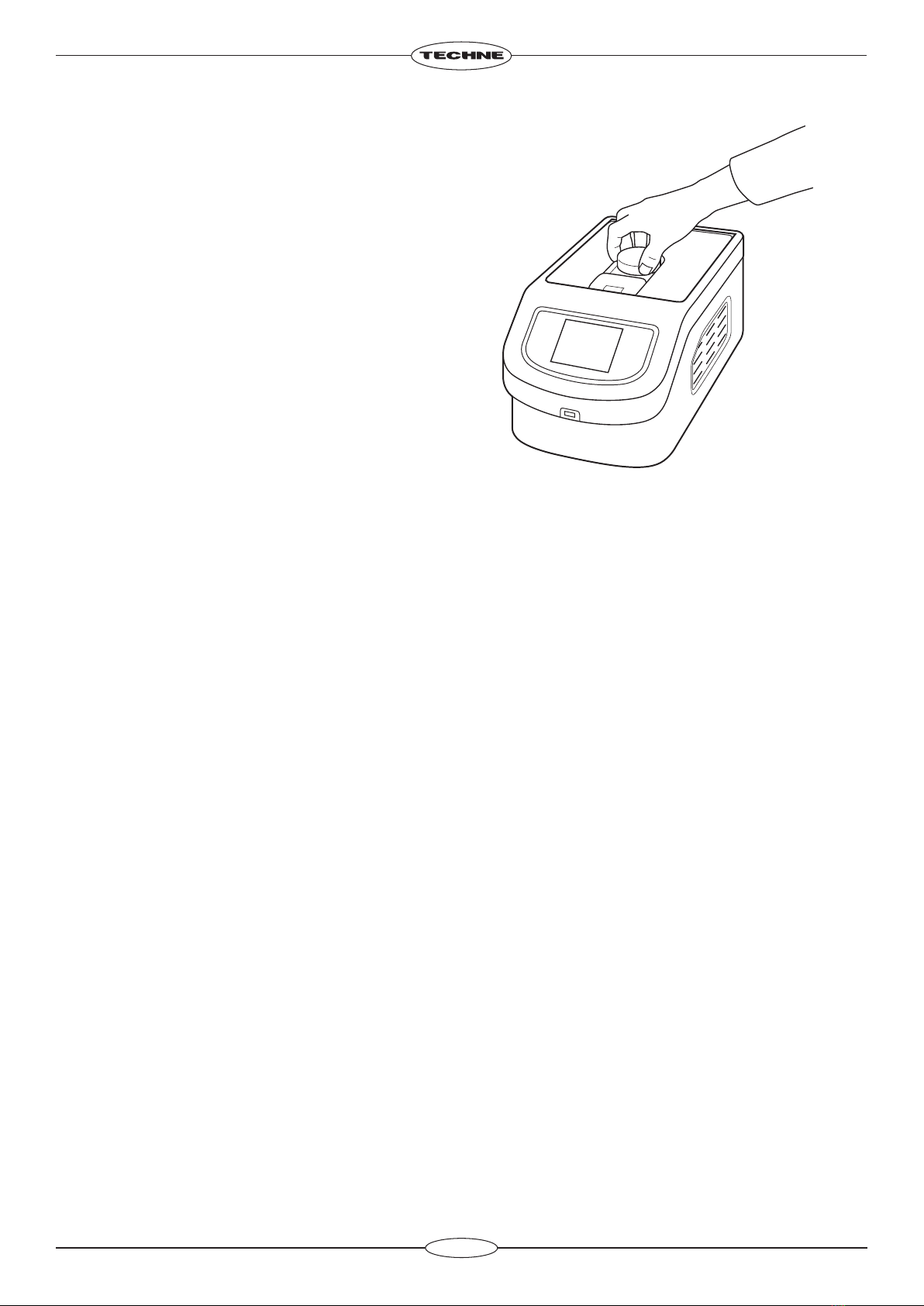

6. With the 3PrimeX and G, the heated lid has a
rotating knob to adjust the lid pressure on the
samples, allowing for a variety of consumables to
be used. To adjust the pressure:
a. Place the samples in the block and place the lid in
the down position.
b. Adjust the orange rotating knob anticlockwise to
give the least pressure then close the lid fully.
c. Gently rotate the knob clockwise until you can
feel pressure beginning to be applied.
d. Rotate the knob a further quarter of a turn and
this will give the correct pressure. Do not
over-tighten.
18
7. Once the pressure has been set it does not need to be adjusted unless a different block or consumable is
used.
Prime
3
