Birchmeier REC 15 ABZ User manual

GB Instructions for use – Pressure-regulated battery-powered backpack sprayer
ES Instrucciones de uso – Pulverizador de espalda a baterías y con presión regulada
FR Mode d’emploi – Pulvérisateur à dos avec batterie à pression reglée
PT Manual de utilização – Pulverizador de costas com pressão regulada com bateria
Please read carefully before first use
Leer antes del primer uso
Lire impérativement avant la première utilisation
De leitura obrigatória antes da primeira utilização
Original instructions for use
Instrucciones de uso originales
Instructions d’utilisation originales
Manual de utilização original
Please read the enclosed safety instructions
Leer las indicaciones de seguridad adjuntas
Lire les instructions de sécurité jointes
Ler as indicações de segurança incluídas
15 Liter / 6 bar
REC 15 ABZ
Electronic
bar

In the world of Birchmeier. You have chosen an equipment from the leading
Swiss manufacturer of spraying, foaming and dosing units. At the core of
all our activities are the functionality and reliability of our products and your
satisfaction. We oer you an comprehensive range of products for gardening,
agriculture and commercial use, as well as for diverse industries.
Innovation and quality “Made in Switzerland”.
Smart und Swiss seit 1876
Al mundo de Birchmeier. Ha elegido un aparato del fabricante suizo líder en
pulverizadores, máquinas de espuma y dosificadores. La funcionalidad y la
fiabilidad de los productos, así como su satisfacción, son nuestra razón de ser.
Le ofrecemos una amplia gama de productos para el jardín, la agricultura, el
comercio y múltiples industrias.
Innovación y calidad «made in Switzerland».
Smart und Swiss seit 1876
Dans le monde de Birchmeier. Vous avez opté pour un appareil du premier
fabricant suisse de pulvérisateurs, mousseurs et appareils de dosage.
La fonctionnalité et la fiabilité des produits et votre satisfaction sont au centre
de nos préoccupations. Nous vous orons un vaste assortiment de produits
pour le jardin, l’agriculture, l’artisanat et pour de nombreuses industries.
Innovation et qualité “Made in Switzerland”.
Smart und Swiss seit 1876
Ao mundo da Birchmeier. Optou por um equipamento do fabricante líder
suíço de dispositivos de pulverização, espuma e dosagem. A funcionalidade
e fiabilidade dos produtos e a satisfação dos nossos clientes têm para nós
prioridade máxima. Dispomos de uma vasta gama de produtos para jardina-
gem, agricultura, indústria e vários setores.
Inovação e qualidade “Made in Switzerland”.
Smart und Swiss seit 1876
Welcome
Bienvenidos
Bienvenue
Bem-vindo,
Applications: For use with the majority of plant protection agents.
Unsuitable: Not suitable for acid-based herbicides (e.g. acetic acid), peroxid,
acids, alkalis and solvents.
Uso: Para utilizar con la mayoría de productos fitosanitarios.
No adecuado: No apto para herbicidas ácidos (por ejemplo ácido acético), peróxido,
ácidos y soluciones alcalinas.
Utilisation: Pour une utilisation avec la plupart des pesticides.
Inapproprié: Ne pas approprié pour désherbant à base d‘acide (par ex. l‘acide
acétique), les peroxydes, les acides, les alcalis et les solvants.
Aplicação: Para a utilização com a maioria produtos fitossanitários.
Não indicado: Não adequado para herbicidas à base de ácido (por exemplo ácido
acético) peróxidos, ácidos e lixívias.
Applications
Uso
Utilisation
Aplicação

1
2
3
3
6
6
44
29
2
9
29
2
15
bar
psi
3 mm
2×0×
1 mm
¼×
1.25 mm
clic
REC 15 ABZ
Pressure controller
with ON/OFF switch
Regulador de presión
con interruptor ON/OFF
Régulateur de pression
avec bouton Marche/Arrêt
Controlo de pressão
com botão de ligar/desligar
Filler cap with ventilation membrane
Tapa de llenado con malla y membrana
Couvercle de remplissage avec filtre et membrane
Tampa de enchimento com crivo e membrana
LED display
Indicación LED
Achage LED
Indicação LED
Pressure sensor
Sensor de presión
Capteur de pression
Sensor de pressão
Battery
Accu
Batería
Bateria
Bomba y motor
Pompe et moteur
Bomba e motor
Pump and motor
Overview
Visión general
Aperçu
Descrição geral
Spray tube
Manguera de pulverización
Lance de pulvérisation
Tubo de pulverização
Trigger valve with integrated filter
Válvula de mano con filtro integrado
Poignée avec filtre intégré
Válvula manual com filtro integrado
Hose
Tuyau flexible
Manguera
Tubo flexível
Adjustable carrying belt
with click system
Correa de transporte
con sistema de clic
Bretelles réglables
avec système de fermeture par clic
Correia de suspensão ajustável
com sistema de encaixe por clique
Air chamber
Cámara de aire
Réservoir d’air
Câmara de ar
Recessed grips
Agarres
Evidements
Puxador encastrado
Accessories
Accesorios
Accessoires
Acessório
Adjustable nozzle
Tobera de regulación
Buse réglable
Bocal regulável
Further accessories
Más accesorios
D’autres accessoires
Mais acessórios
www.birchmeier.com
50 cm (1.6 ft)
Sprayer tank
Récipient de liquide
à pulvériser
Depósito de producto
de pulverización
Recipiente
pulverizador
15 l (4 gal)
1.3 m
(4.3 ft)
Autom. pressure
regulation
Réglage autom. de la
pression
Regulación autom.
de la presión
Regulação da pressão
autom.
Tank strainer
Malla de llenado
Filtre de remplissage
Filtro de enchimento
Vario Gun
Vario Gun
Vario Gun
Vario Gun
Art.Nr. 11558501
Spray hood, oval
Visera de pulverización oval
Capot de protection ovale
Viseira para pulverização, oval
Art.Nr. 10501606
Fanjet nozzle
Tobera de chorro en abanico
Buse à jet plat
Bocal de jato plano
Art.Nr. 11612810
Spray boom aluminium
Barra de pulverización de aluminio
Rampe de pulvérisation aluminium
Barra de pulverização em alumínio
Art.Nr. 11889501-SB
Biofilter
Bolsa de filtro biológica
Sac filtrant bio
Saco do filtro Bio
Art.Nr. 11475701-SB
Telescope lance (7 m)
Tubo telescópico (7 m)
Lance télescopique (7 m)
Lança telescópica (7 m)
Art.Nr. 11935801
Herbicide floodjet nozzle
Tobera floodjet para herbicidas
Buse pour herbicide floodjet
Bocal de herbicida floodjet
Art.Nr. 10501803-SB
1.7 mm
bar
psi
Esto es un aparato eléctrico. ¡Proteger contra la humedad!
C’est un appareil électrique. Protéger de l’humidité!
Este é um dispositivo elétrico. Proteger contra humidade!
This is an electrical appliance. Protect from wetness!

1
1
3
2
3
4
5
6
87
87
7
6
6
73
58
44
2
29
1
b
p
2
3
4
5
6
87
87
7
6
6
73
58
44
2
29
r
OFFLED-CHECK
0 100 %30 50
1
2
15
bar
psi
2
1
ar
1
2
9
5
bar
psi
29
15
b
psi
Powder must have dissolved completely.
La poudre doit être entièrement dissoute.
O pó deve estar totalmente solto.
El polvo debe estar completamente disuelto.
4
2sec
ON Switch on, Check charging condition,
switch o
Encender, Comprobar el estado de carga,
apagar
Mettre en marche, Contrôler l’état de charge,
mettre à l’arrêt
Ligar, Verificar estado da carga,
desligar
Fill tank
Llenar el depósito
Remplir le récipient
Abastecer o recipiente
Always use tank strainer
Fill in 2/3 of the amount of water
Utilizar siempre la malla de llenado
Introducir 2/3 de la cantidad de agua
Toujours utiliser le filtre de remplissage
Remplir 2/3 de la quantité d’eau
Utilizar sempre um filtro de enchimento
Encher 2/3 de água
Add liquid concentrate
Añadir el concentrado líquido
Ajouter le concentré liquide
Adicionar concentrado líquido
Fill up with water
Acabar de llenar con agua
Remplir avec de l’eau
Atestar com água
Check gasket ring
Close tank
Comprobar el anillo de obturación
Cerrar el depósito
Contrôler la bague d’étanchéité
Fermer le récipient
Verificar o anel de vedação
Fechar o recipiente
Only use the amount of substance required.
Poner solo la cantidad necesaria de producto de pulverización.
Préparer uniquement la quantité de liquide requise.
Colocar apenas a quantidade de pulverizador necessária.
Observe manufacturers mixing instructions.
Tener en cuenta las indicaciones de mezcla del fabricante.
Respecter les indications de mélange du fabricant.
Ter em atenção as indicações de mistura do fabricante.

2 3
min. 5°C
4
5
2
3
1
2
3
4
5
6
87
73
58
44
29
15
bar
psi
1
2
3
4
5
6
87
73
58
44
29
15
bar
psi
2
0 100 %30 50
LED-CHECK 1
3
Wait until the pump switches o.
Esperar hasta que la bomba se apague.
Attendre jusqu’à ce que la pompe s’arrête.
Esperar até que a bomba se desligue.
Technical residue:
Cantidad residual técnica:
Quantité restante technique:
Resto técnico:
0.12 l | 0.03US gal
min. 2 l
1
2
3
4
5
6
87
73
58
44
29
15
bar
psi
1
0,5 6 bar
1
2
3
4
5
7
58
bar
si
1
2
3
4
6
73
58
5
bar
psi
3 mm
2×
0×
1 mm
¼×
1.25 mm
1
2
3
4
5
7
58
5
bar
psi
1
2
3
4
6
73
58
5
bar
ps
1
2
3
4
5
7
5
5
bar
psi
2
3
6
73
58
15
bar
ps
Si no va a utilizar el aparato durante un largo período de tiempo,
retire la batería y cárguela. Tras la carga, no guardar la batería en el cargador
En cas de non utilisation prolongée, enlever l’accumulateur et le recharger
Ne pas laisser l’accumulateur après le chargement dans le chargeur
Em caso de uma não utilização prolongada, remover
e carregar a bateria. Não guardar a bateria no
carregador depois de carregada
During long periods without use, remove battery and charge
Do not store battery in charger after charging
Introducir agua limpia, encender el aparato, ajustar la tobera de regula-
ción en la posición de chorro y pulverizar hasta que no salga líquido
Remplir avec de l’eau claire, mettre l’appareil en marche, ajuster la buse
réglable sur Jet et pulvériser jusqu’à ce qu’il n’y ait plus de liquide qui sort
Encher com água limpa, ligar dispositivo, colocar bocal regulável no modo
de jato e pulverizar até não sair mais líquido
Fill up with clean water, switch on sprayer, set adjustable nozzle to jet and
spray until no more liquid comes out
Set pressure
Check charging condition
Ajustar la presión
Comprobar el estado de carga
Ajuster la pression
Contrôler l’état de charge
Ajuste a pressão
Verificar estado da carga
Adjust spray pattern
Ajustar el patrón de pulverización
Adapter le profil de pulvérisation
Ajustar a pulverização

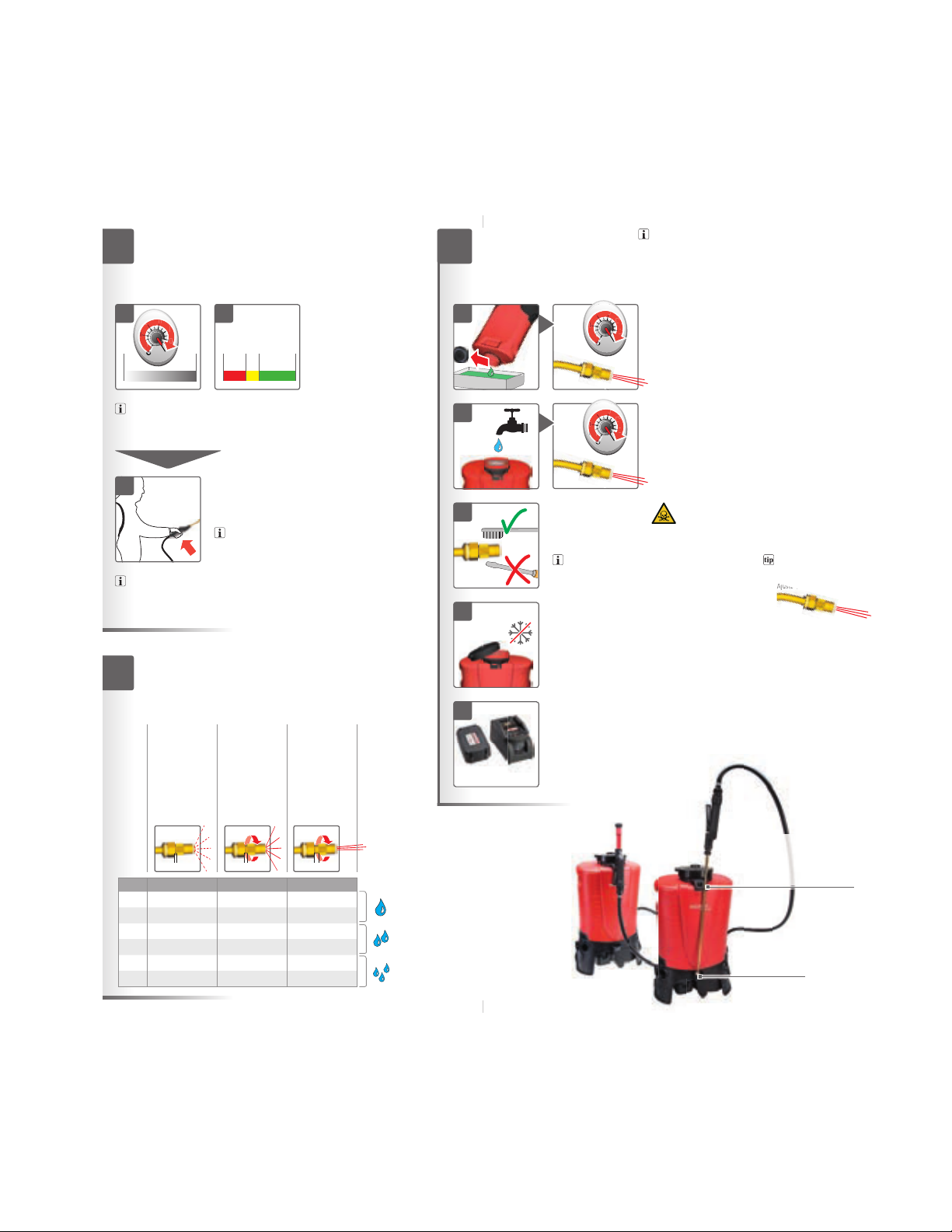

Usage
Uso
Utilisation
Utilização
After use
Tras el uso
Après l’utilisation
Após utilizar
Clean nozzle
Limpiar la tobera
Nettoyer la buse
Limpar bocal
Always store tank empty, open and protected from frost
Guardar el aparato siempre vacío, abierto y protegido contra heladas
Entreposer le récipient toujours vide, ouvert et à l’abri du gel
Esvaziar sempre o recipiente, abrir e armazenar protegido contra geada
Park position
Posición de estacionamiento
Position de rangement
Posição de descanso
Nozzle holder
Soporte para tobera
Support de buse
Suporte para o bocal
Do not blow through with your mouth: risk of poisoning!
No purgar con la boca: ¡Peligro de intoxicación!
Ne pas souer dedans avec la bouche: risque d’empoisonnement!
Não usar a boca para purgar: Perigo de intoxicação!
Fine mist
0 turn
Niebla fina
0 rev.
Brouillard fin
0 tour
Névoa fina
0 voltas
Mist
¼ turn
Niebla
¼ rev.
Brouillard
¼ tours
Névoa
¼ volta
Jet
2 turns
Chorro
2 rev.
Jet
2 tours
Jato
2 voltas
Spray
Pulverizar
Pulvériser
Pulverizar
Vaciar, lavar con agua limpia
Ajustar 6 bar, pulverizar hasta que ya no salga líquido
Vider, rincer à l’eau claire
régler à 6 bars, pulvériser jusqu’à ce qu’il n’y ait plus de liquide qui sort
Esvaziar, enxaguar com água limpa
Ajustar para 6 bar, pulverizar até que deixe de sair líquido
Empty, rinse with clean water
Set 6 bar, spray until no more liquid comes out
The integrated pressure sensor regulates the pump speed and switches the pump on and o.
El sensor de presión integrado regula la velocidad de la bomba y apaga/enciende la bomba.
Le capteur de pression intégré est destiné à contrôler la vitesse de la pompe et à mettre en marche
et arrêter la pompe.
O sensor de pressão integrado regula a velocidade da bomba e liga e desliga a bomba.
Dispose of remaining spray liquid correctly.
Desechar los residuos conforme a la normativa.
Eliminer les résidus de manière appropriée.
Eliminar resíduos de acordo com as regras aplicáveis para o efeito.
Do not use hard objects.
No utilizar objetos duros.
Ne pas utiliser des objets rigides.
Não utilizar objetos duros.
Nozzle setting: Jet
Ajuste de la boquilla: Chorro
Position de la buse: Jet
Ajuste do injetor: Jato
bar l / min l / min l / min
1 0.32 0.40 1.12
2 0.45 0.58 1.58
3 0.56 0.77 1.58
4 0.64 0.94 1.58
5 0.71 1.05 1.58
6 0.78 1.12 1.58
Spray tube holder
Soporte para manguera
de pulverización
Support pour lance de pulvérisation
Suporte para o tubo de pulverização

2
1
18 mm
21 mm
3
Atornillar la manguera a la cámara de aire
Visser la conduite flexible sur le réservoir d’air
Aparafusar o tubo ao reservatório de ar
Screw hose onto air chamber
Operation
Puesta en servicio
Mise en service
Colocação em funcionamento
Atornillar la manguera de pulverización
a la válvula de mano
Visser la lance de pulvérisation sur le poignée
Aparafusar tubo de pulverização
na válvula manual
Screw spray tube onto trigger valve
Atornillar la manguera a la válvula de mano
Visser la conduite flexible sur le poignée
Aparafusar parafuso na válvula manual
Screw hose onto trigger valve
No hay presión / Poca presión – Véase solucionar averías
Pas de pression / pression insusante – voir réparer les dysfonctionnements
LED error display
Indicación de error LED
Témoin lumineux de défauts
Indicação LED de erros
2×
3×
6×
3×
Battery empty
Batería vacía
Batterie vide
Bateria vazia
1×
Défaut capteur de pression (contacter le revendeur)
Pressure sensor fault (contact specialist dealer)
Error del sensor de presión (ponerse en contacto con el distribuidor)
Erro sensor de pressão (contactar vendedor)
No se alcanza la presión ajustada – véase solucionar averías
Set pressure not achieved – see troubleshooting
Pression réglée n’est pas atteinte – voir réparer les dysfonctionnements
Pressão ajustada não alcançada – vide resolver anomalias
Sobrecalentamiento del sistema electrónico – Dejar enfriar 15 minutos
Surchaue de l’électronique – Laisser refroidir pendant 15min.
Sobreaquecimento do sistema eletrónico – Deixar arrefecer durante 15min
Electronics overheating –Allow to cool down for 15 mins
Nenhuma / pouca pressão – ver Eliminar falhas
No pressure / low pressure – see troubleshooting
LED display repeats 10 ×
El indicador LED se repite 10 ×
Achage LED se répète 10 ×
Indicador LED repete-se 10 ×
4×- 5×
7×
Automatic switch-o
Desconexión automática
Arrêt automatique
Desligamento automático
Overcurrent / Short circuit
Sobrecorriente / Cortocircuito
Surintensité / Court-circuit
Sobrecorrente / Curto-circuito

3
2
1
< 1h
Charge battery
Cargar la batería
Charger la batterie
Carregar bateria
Press in locking device and pull out
Presionar el bloqueo y extraer
Appuyer sur le verrouillage et retirer
Pressionar bloqueio e puxar para fora
Place battery onto charger
Charging begins automatically
Introducir la batería en la estación de carga
El proceso de carga se inicia automáticamente
Insérer l’accumulateur dans la station de charge
La charge démarre automatiquement
Inserir bateria no carregador
Processo de carga é iniciado automaticamente
Charge battery
Do not store in the charger!
Cargar la batería
¡No guardar en el cargador!
Charger l’accumulateur
Ne pas entreposer dans le chargeur!
Carregar bateria
Não guardar no carregador!
Performance data (nozzle setting mist)
Datos de rendimiento (ajuste de la tobera: niebla)
Données de performance (réglage de buse brouillard)
Dados de desempenho (ajuste do bocal neblina)
Pressure (bar)
Preszión
Pression
Pressão
Duration (h)
Duración
Durée
Duração
Application amount (l)
Caudal
Quantité d’épandage
Débito
0.5 17.5 215
1 11.5 205
2 7.0 185
4 4.0 150
6 2.2 110
Max. battery capacity will not be reached before
4 charge/discharge cycles.
La capacidad máx. de la batería hasta después
de aprox. 4 ciclos de carga/descarga.
Performance max. de l’accumulateur seulement
après env. 4 cycles de charge/décharge.
Capacidade máx. da bateria só depois de aprox.
4 ciclos de carga/descarga.
For further information see the separate
instructions for the charger.
Más información en las instrucciones de
uso separadas sobre el cargador.
D’autres informations dans les instructions
de service séparées jointes au chargeur.
Mais informações no manual separado
do carregador.
Usage period too short?
Reduce working pressure
¿Duración demasiado breve?
Reducir la presión de servicio
Durée d’utilisation trop courte ?
Réduire la pression de travail
Duração de utilização demasiado curta?
Reduzir pressão de trabalho
The battery holds about 800 charge cycles.
Vida útil de la batería aprox. 800 ciclos de carga.
Durée de vie de l’accu env. 800 cycles de recharge.
Vida útil da bateria aprox. 800 ciclos de carga.
s
n

M
otor is running, pressure / poor spray pattern
E
l motor funciona, poca presión / mal rendimiento de pulverización
M
oteur tourne, mauvaise pression / puissance de pulvérisation
M
otor funciona, pressão / desempenho de pulverização insuficiente
11
h
e fault cannot be remedied, contact your service point. Maintenance and repair works may only be carried out by trained sta or specialist dealers and exclusively with
C
HMEIER original parts.
o se puede solucionar la avería, se deberá contactar con el servicio técnico. Los trabajos de mantenimiento y reparación deben ser realizados únicamente por personal
idamente capacitado o por el distribuidor, empleando únicamente piezas originales de BIRCHMEIER.
n’est pas possible de réparer le dysfonctionnement, il faut contacter le service après-vente. Les travaux d’entretien et de réparation ne doivent être eectués que par du
s
onnel formé ou par le revendeur et exclusivement avec des pièces d’origine BIRCHMEIER.
a
anomalia não puder ser resolvida, contatar a assistência técnica. Trabalhos de manutenção e conserto somente podem ser realizados por pessoas treinadas ou pelo
e
ndedor, com uso exclusivo de peças originais BIRCHMEIER.
P
ress membrane
P
resionar la membrana
A
ppuyer sur la membrane
P
ressionar membrana
Replace fuse
Sustituir el fusible
Remplacer le fusible
Substituir fusível
Charge battery
Cargar la batería
Charger la batterie
Carregar bateria
Remove battery,
reinsert battery
Retirar la batería,
volver a colocarla
Retirer l’accu,
l’insérer de nouveau
Remover bateria,
montar novo
Motor not running
El motor no funciona
Moteur ne tourne pas
Motor não funciona
C
lean / replace filter
L
impiar / Sustituir el filtro
N
ettoyer / remplacer le filtre
L
impar / substituir filtro
C
lean / replace suction hose
L
impiar / Sustituir la manguera de succión
N
ettoyer/ remplacer la conduite d’aspiration
L
impar / substituir tubo de sucção
R
eplace pump
S
ustituir la bomba
R
emplacer la pompe
S
ubstituir bomba
Leaking
Con fugas
Pas étanche
Fuga
Replace gasket
Sustituir la junta
Remplacer le joint
Substituir vedação
Tighten screws
Apretar bien las tuercas
Serrer les écrous
Apertar bem as porcas
Squeeze cable clips to fit
Volver a apretar las bridas
Resserrer les brides
Reapertar grampos
Replace trigger valve
Sustituir la válvula de mano
Remplacer le poignée
Substituir válvula manual
Troubleshooting
Réparer des dysfonctionnements
Solucionar averías
Resolver anomalias
Spare parts
Piezas de recambio
Pièces de rechange
Peças sobressalentes
G
asket set
uego de juntas
P
ochette de joints
C
onjunto de vedaçãoes
T
rigger valve
V
álvula manual
P
oignée
V
álvula manual
A
djustable nozzle 1.7mm brass
T
obera de regulación 1,7 mm latón
B
use réglable 1.7 mm laiton
B
ocal regulável 1,7mm latão
P
ump and motor complete
B
omba y motor completos
P
ompe et moteur complet
B
omba e motor completos
ithium-ion battery 18V / 3Ah
B
atería de ión-litio de 18 V / 3 Ah
A
ccu Li-Ion 18 V / 3 Ah
B
ateria de iões de lítio 18V / 3Ah
Art.Nr. 11934101
Art.Nr. 11934701
Art.Nr. 28502597-SB
Art.Nr. 11923002
Art.Nr. 11922101
Nos. 1 to 22: You will find these spare parts on www.birchmeier.com
N.º 1 a 22: Encontrará estas piezas de recambio en www.birchmeier.com
N° 1 à 22: Vous trouverez ces pièces de rechange sur www.birchmeier.com
N.º 1 até 22: Estas peças sobressalentes encontram-se na www.birchmeier.com

Controlar y limpiar periódicamente; sustituir de ser necesario:
• Todas las juntas
• Filtro (válvula de mano, manguera de succión)
• Tobera
Contrôler et nettoyer à des intervalles réguliers, remplacer le cas échéant:
• Tous les joints
• Filtre (poignée, tuyau d’aspiration)
• Buse
Inspecionar e limpar, substituir se necessário:
• Todas as vedações
• Filtros (válvula manual, tubo de sucção)
• Bocal
Check and clean regularly, if necessary replace:
• All gaskets
• Filters (trigger valve, suction hose)
• Nozzle
EG Declaration of Conformity
Declaración de conformidad CE
Déclaration de conformité européenne CE
Declaração de conformidade CE
Care and maintenance
Cuidado y mantenimiento
Nettoyage et entretien
Cuidado e manutenção
Stetten,
18.06.2013
M. Zaugg
Leiter Entwicklung & Konstruktion
Birchmeier Sprühtechnik AG
Im Stetterfeld 1
5608 Stetten
Schweiz
We hereby declare that the sprayers described below conform to the relevant fundamental safety and health requirements of the EU Directives
both in basic design and construction as well as in the version marketed by us.
Por medio de la presente declaramos que los pulverizadores indicados a continuación, en virtud de su diseño y tipo de construcción, así como la
ejecución que hemos llevado a cabo, cumplen los requisitos pertinentes en cuanto a seguridad y salud de las directivas de la UE.
Par la présente, nous déclarons que les pulvérisateurs ci-après indiqués répondent suite à leur conception et leur construction ainsi que de par le
modèle que nous avons mis sur le marché, aux exigences de sécurité et d’hygiène en vigueur de la directive européenne.
Declaramos, por este meio, que os aparelhos pulverizadores abaixo descritos, tendo em conta a sua concepção e construção, assim como a
versão por nós distribuída, correspondem às exigências legais, básicas aplicáveis de segurança e saúde das directivas CE.
Internal measures have been taken to ensure that serial production units conform at all times to the requirements of current EU Directives and
relevant standards. The signatory is empowered to represent and act on behalf of the company management.
Las medidas internas garantizan que los aparatos fabricados en serie siempre cumplan con los requisitos de las directivas actuales de la CE y las
normas aplicables. El abajo firmante actúa en nombre y representación de la gerencia.
La conformité permanente des appareils de série avec les exigences des directives CE en vigueur et les normes appliquées est garantie par des
mesures internes. Le soussigné agit par ordre et avec les pleins pouvoirs de la Direction commerciale.
As medidas internas asseguram que os aparelhos da série estão sempre em conformidade com as exigências das directivas CE actuais e com
as normas relevantes. Os abaixo-assinado actuam em nome e por procuração da gerência.
Model
Modelo
Modèle
Modelo
REC 15 ABZ, REC 15 ABZ without charger
Relevant EU Directives
Directivas pertinentes
Directives pertinentes
Diretivas aplicáveis
2014/30/EU, 2006/42/EG, 2009/127/EG

www.birchmeier.com
Voltage
Tensión
Tension
Tensão 18 V
Charging time
Tiempo de carga
Durée de charge
Tempo de carga ca. 1 h
Dimensions (L x W x H)
Dimensiones (L x An x Al)
Dimensions (L x L x H)
Medidas (C x L x H)
Empty weight with battery
Peso en vacío con batería
Poids à vide avec accu
Peso bruto com bateria
Operating pressure
Presión de servicio
Pression de service
Pressão de serviço
Permissible operating temperature
Temperatura de servicio admisible
Température de service admissible
Temperatura de serviço permitida
Motor piston pump
Bomba de pistón del motor
Moteur pompe à piston
Motor bomba de pistão
Mini plug-in fuse for car
Minifusible de automóvil
Fusible électrique miniature
Mini fusível veículos
Integrated protective circuit
Circuito de protección integrado
Circuit de protection intégré
Circuito de proteção integrado
Lithium-ion battery
Batería de ión-litio
Batterie lithium-ion
Bateria de iões de lítio
Model
Modelo
Modèle
Modelo
Battery weight
Peso de la batería
Poids accumulateur
Peso bateria 620 g | 1.4 lbs
220 × 400 × 610 mm | 0.72 × 1.3 × 2.0 ft
4.4 kg | 9.7 lbs
0.5 – 6 bar | 7 – 87 psi
5 – 30 °C | 41 – 86 °F
15 l | 4 US gal
12 V | DC
5 A | DIN 72581/3C | 19 × 20 × 5 mm
< 70 dB(A) | < 2.5m /s2± 1.5 m /s2
REC 15 ABZ without charger | Art.Nr. 11928201
REC 15 ABZ | Art.Nr. 11925001
Capacity
Capacidad
Capacité
Capacidade 3 Ah
Mais informações no Produto REC 15 ABZ
D’autres informations sous produit REC 15 ABZ
Más información en el producto REC 15 ABZ
Further information under product REC 15 ABZ
Art.Nr. 11955402 | v0
Birchmeier Sprühtechnik AG
Im Stetterfeld 1
5608 Stetten
Schweiz
Telefon [phone]
Fax [phone]
www.birchmeier.com
www.birchmeier.com
Fill capacity
Contenido del relleno
Capacité nominale
Capacidade nominal
Sound pressure level / Vibration total value
Nivel de presión sonora / Valor total de la vibración
Niveau de pression acoustique / Valeur totale des vibrations
Nível de pressão sonora / Valor total das vibrações
