ENGLISH
(Original instructions)
Intended use
Your BLACK+DECKER multi-purpose tool has been
designed for a wide range of DIY applications.
Using the router head (MTRT8), this tool is
intended for routing wood and wood products.
This tool is intended for consumer use only.
Safety instructions
General power tool safety warnings
@Warning! Read all safety warnings
and all instructions. Failure to follow
the warnings and instructions listed
below may result in electric shock, re
and/or serious injury.
@Warning! Read all safety warnings
and all instructions provide with your
power tool (MT143, MT350, MT108
or MT18) before using this accessory.
Failure to follow the warnings and in-
structions may result in electric shock,
re and/or serious injury.
Save all warnings and instructions for future
reference. The term “power tool” in the warnings
refers to your mains operated (corded) power tool
or battery operated (cordless) power tool.
@Warning! Additional safety warnings
for routerss
u Hold the power tool by insulated gripping
surfaces only, when performing an opera-
tion where the cutting tool may contact
hidden wiring or its own cord. Contact with
a “live” wire will also make exposed metal
parts of the power tool “live” and could give the
operator an electric shock.
u Use clamps or another practical way to se-
cure and support the workpiece to a stable
platform. Holding the work by hand or against
your body leaves it unstable and may lead to
loss of control.
u Keep hands away from cutting area. Never
reach underneath the work piece for any
reason. Do not insert ngers or thumb into the
vicinity of the rotating blade. Do not stabilize
the saw by gripping the shoe.

8
ENGLISH
(Original instructions)
u Keep blades sharp. Dull or damaged blades
may cause the router to swerve or stall under
pressure. Always use the appropriate type of
router bit for the workpiece material and type of
cut.
u Do not touch the workpiece or the blade
immediately after operating the tool. They can
become very hot.
u Be aware of hidden hazards, before cutting into
walls, oors or ceilings, check for the location
of wiring and pipes.
u The blade will continue to move after releasing
the switch. Always switch the tool off and wait
for the router blade to come to a complete
standstill before putting the tool down.
@Warning! Contact with, or inhalation
of dusts arising from cutting applica-
tions may endanger the health of the
operator and possible bystanders.
Wear a dust mask specically
designed for protection against dust
and fumes and ensure that persons
within or entering the work area are
also protected.
u Thoroughly remove all dust after routing.
u Only use router bits with a shank diameter
equal to the size of the collet installed in the
tool.
u Only use router bits suitable for the no-load
speed of the tool.
u Never use router bits with a diameter exceed-
ing the maximum diameter specied in the
technical data section.
u Do not use the tool in an inverted position.
u Do not attempt to use the tool in a stationary
mode.
u Take special care when routing where the paint
is possibly lead based or when routing some
woods which may produce toxic dust:
u Do not let children or pregnant women enter
the work area.
u Do not eat, drink or smoke in the work area.
u Dispose of dust particles and any other
debris safely.
u The intended use is described in this instruc-
tion manual. The use of any accessory or
attachment or performance of any operation
with this tool other than those recommended
in this instruction manual may present a risk of
personal injury and/or damage to property.

9
ENGLISH
(Original instructions)
Features (g. A)
This tool includes some or all of the following
features.
10. Router head
11. Spindle lock button
12. Lock off button
13. Collet
14. Chip deector
15. Dust Extraction adaptor
16. Straight router bit
17. Rounding over router bit
Assembly
Warning! Before assembly, remove the battery
from the tool.

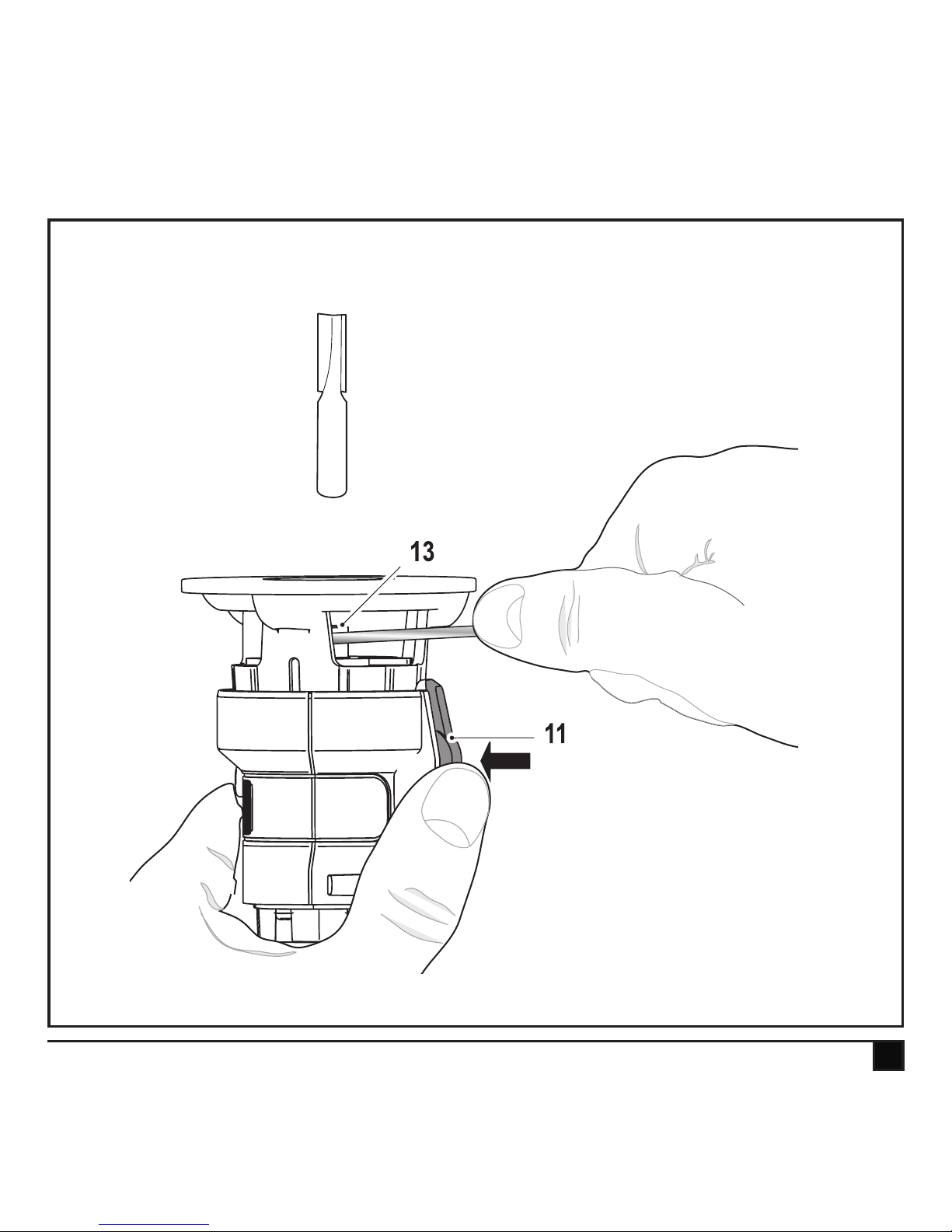

Fitting a router bit (g. B)
Warning! Router bits are sharp, use care when
handling them.
Note: This router is not reccomended for use with
raised panel bits.
The router is equipped with a spindle lock feature
that makes changing bits easy. Lock the spindle
shaft by depressing the spindle lock button (11) as
shown in gure B and use the supplied wrench to
loosen (anti-clockwise) the collet (13).
u Keep the spindle lock button (11) depressed
and rotate the spindle until the spindle lock fully
engages.
u Place the router upside down on a smooth, at
surface.
u Loosen the collet (13) using the wrench
provided. Insert the shank of the router bit into
the collet (13).
u When installing router bits, be sure they are
inserted as far as possible and then pulled out
about 1.5mm.
u Keep the spindle lock button (11) depressed
and tighten the collet (13) clockwise (do not
overtighten) using the wrench provided.
Note: If the router base is set at its maximum
depth, the collet nut cannot be tightened properly.
Always ensure that if the router base is adjusted to
its maximum depth it must be backed off several
rotations (counterclockwise) before tightening or
loosening router bits. See “Setting the Routing
Depth” below for router base adjustment.
Warning! Never tighten the collet without a router
bit inserted. Tightening the collet without a router
bit inserted may cause damage to the collet.

10
ENGLISH
(Original instructions)

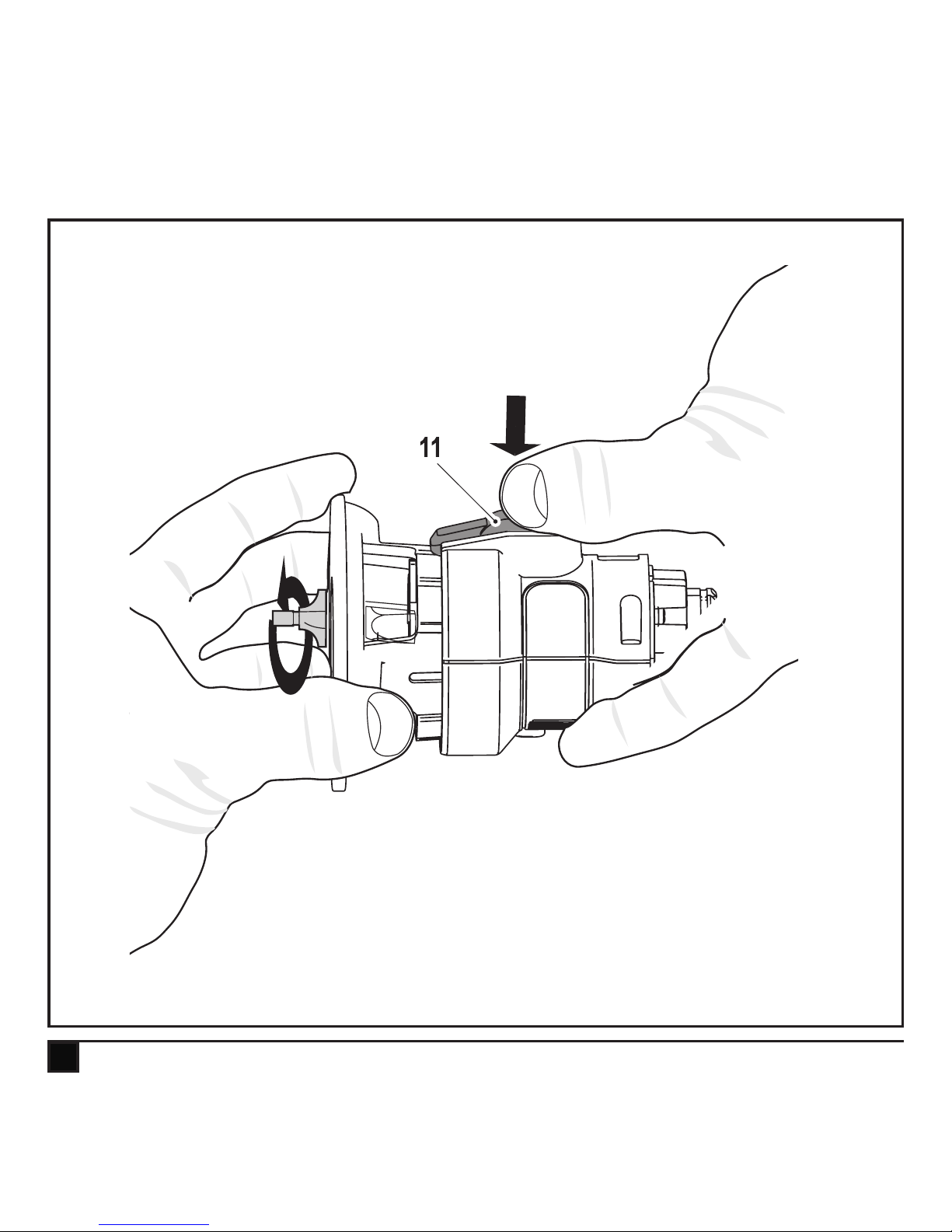

Setting the routing depth (g. B)
u Keep the spindle lock button (11) depressed
and rotate the router base.
u Rotating the base clockwise will increase
the routing depth.
u Rotating the base anti-clockwise will
decrease the routing depth.
u Two complete revolutions of the base is
equal to about 2 millimeters in the change of
depth.
u After obtaining the desired routing depth,
release the spindle lock button (11).
u Continue turning the base until the notch under
the spindle lock button aligns with the next
closest locking slot.
Fitting the dust extraction adaptor (g. D)
The dust extraction adaptor is used to connect a
vacuum cleaner or dust extractor to the tool. Dust
extraction must be used when cutting wood
u Holding the router head (10) at a slight angle to
the dust extraction adaptor (15), clip the router
head (10) into the dust extraction adaptor (15).
Ensure that the inner side (18) of the dust
extraction adaptor (15) is inserted between two
legs of the chip deector (14)
u Connect a vacuum cleaner hose by sliding it
into the dust extraction outlet.
Use
Warning! Let the tool work at its own pace. Do not
overload.
Warning! Do not touch work piece or router bit
imediately after operating the tool. They can
become very hot. Handle carefully. Always allow
accessories and workpiece to cool before handling.
Note! This router is not recommended for metal
cutting applications.
Note! This router is not recommended for plunge
routing applications.
Switching on and off
Note: Ensure the forward reverse slider (2) is not
in the locked position.
u To switch the tool on, press in the lock off
button (12) then press the variable speed
switch (1). The tool should always be run at full
speed.
u Release the lock off button.
u To switch the tool off, release the variable
speed switch.
Routing (g. E)
u Make sure that the material to be cut is
clamped down and is stable enough to support
the router during operation.

11
ENGLISH
(Original instructions)
u Use both hands on the power unit to control
the router, and run the router at full speed at all
times.
u Move the router counterclockwise when cutting
outside edges. Move clockwise when cutting
inside edges.
Hints for optimum use
u When working on outside edges, move the tool
counterclockwise (g. E). When working on
inside edges, move the tool clockwise.
u Use pilot (ball bearing) router bits for edge
prole cutting.
u Use HSS router bits for softwood.
u Use TCT router bits for hardwood.
u Not recommended for plunge cutting.
u Refer to the table below for common types of
router bits.

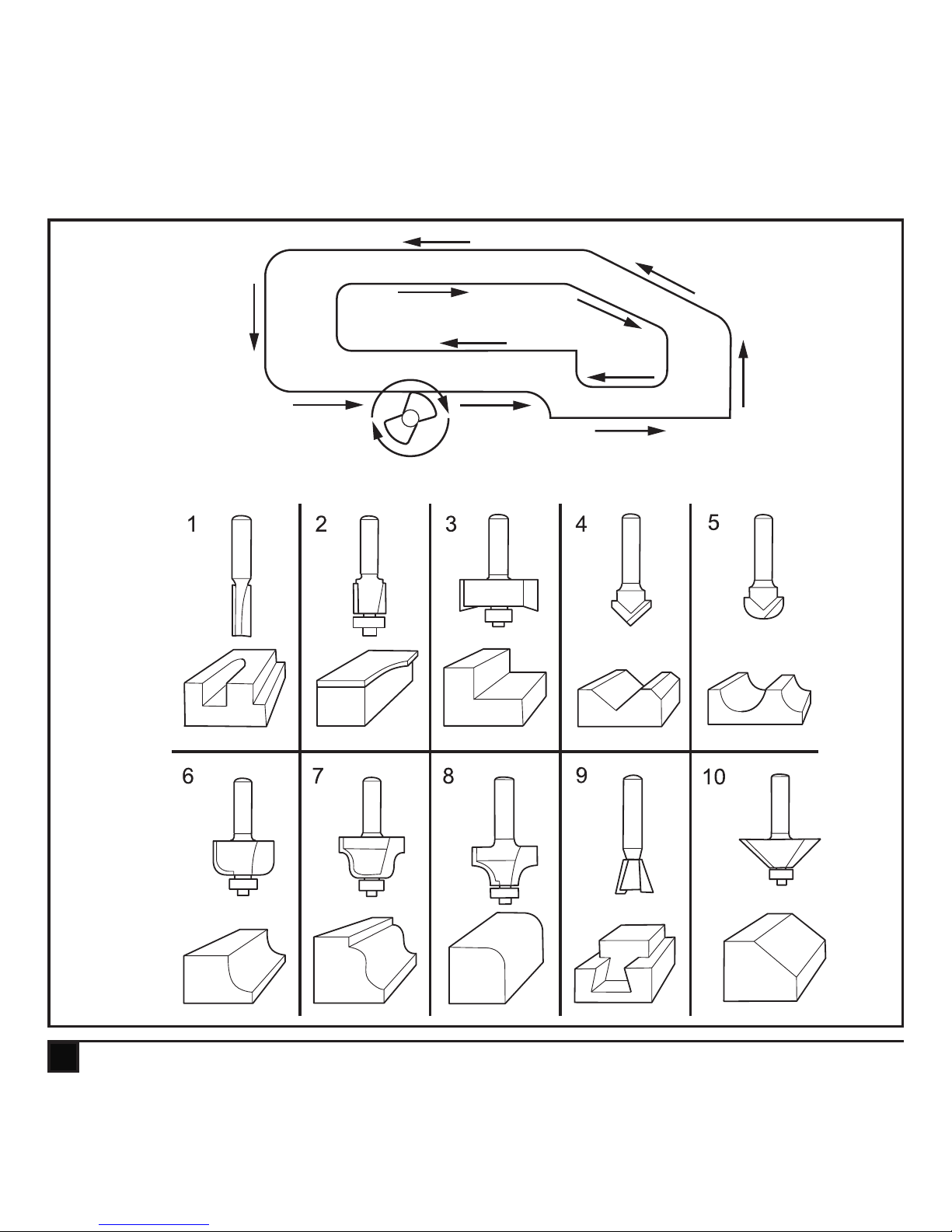

Router bits (g. E)
Description Application
Straight bit (1) Grooves and rebates
Trimming bit (2) Trimming laminates or
hardwood; accurate proling
using a template
Rebating bit (3) Rebates on straight or curved
workpieces
V-grooving bit (4) Grooves, engraving and edge
bevelling
Core box bit (5) Fluting, engraving and
decorative edge
moulding Cove bit (6) Decorative edge moulding
Ogee moulding bit (7) Decorative edge moulding
Rounding over bit (8) Rounding over edges
Dovetail bit (9) Dovetail joints
Chamfer bit (10) Chamfer edges
Accessories
The performance of your tool depends on the
accessory used. BLACK+DECKER and Piranha ac-
cessories are engineered to high quality standards
and designed to enhance the performance of your
tool. By using these accessories you will get the
very best from your tool.

12
ENGLISH
(Original instructions)
Technical data
MTRT8
(14.4V) (H1)
MTRT8
(Max) (H1)
No-load speed min-1
0-9000 0-9000
Weight
kg 1.3 1.5
Collet size Inch
1/4 1/4
Collet size mm
6.35 6.35
Max dismeter of
router bitt mm
25.4 25.4
Max. depth of cut mm
25.4 25.4
Level of sound pressure according to EN 60745:
Sound pressure (LpA) 78.3 dB(A), uncertainty (K) 3 dB(A)
Sound power (LWA) 89. dB(A), uncertainty (K) 3 dB(A)
Vibration total values (triax vector sum) according to EN 60745:
Vibration (ah) < 2.5 m/s2, uncertainty (K) 1.5 m/s2
Guarantee
Black & Decker is condent of the quality of its
products and offers an outstanding guarantee. This
guarantee statement is in addition to and in no way
prejudices your statutory rights. The guarantee is
valid within the territories of the Member States of
the European Union and the European Free Trade
Area.
If a Black & Decker product becomes defective
due to faulty materials, workmanship or lack of
conformity, within 24 months from the date of
purchase, Black & Decker guarantees to replace
defective parts, repair products subjected to fair
wear and tear or replace such products to ensure
minimum inconvenience to the customer unless:
u The product has been used for trade, profes-
sional or hire purposes;
u The product has been subjected to misuse or
neglect;
u The product has sustained damage through
foreign objects, substances or accidents;
u Repairs have been attempted by persons
other than authorised repair agents or Black &
Decker service staff.

13
ENGLISH
(Original instructions)
To claim on the guarantee, you will need to submit
proof of purchase to the seller or an authorised
repair agent. You can check the location of your
nearest authorised repair agent by contacting
your local Black & Decker ofce at the address
indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full
details of our after-sales service and contacts are
available on the Internet at: www.2helpU.com
Please visit our website www.blackanddecker.
co.uk to register your new BLACK+DECKER product
and to be kept up to date on new products and
special offers. Further information on the BLACK+
DECKER brand and our range of products is avail-
able at www.blackanddecker.co.uk
EC declaration of conformity
MACHINERY DIRECTIVE
%
MTRT8
Black & Decker declares that these products
described under “technical data” are in compliance
with:
2006/42/EC, EN60745-1, EN60745-2-17
These products also comply with Directive
2014/30/EU and 2011/65/EU. For more informa-
tion, please contact Black & Decker at the following
address or refer to the back of the manual.
The undersigned is responsible for compilation of
the technical le and makes this declaration on
behalf of Black & Decker.
R. Laverick
Engineering Manager
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
United Kingdom
17/09/2014

14
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Bestimmungsgemäße Verwendung
Das BLACK+DECKER Multifunktionswerkzeug wurde
für zahlreiche Heimwerkerarbeiten entwickelt.

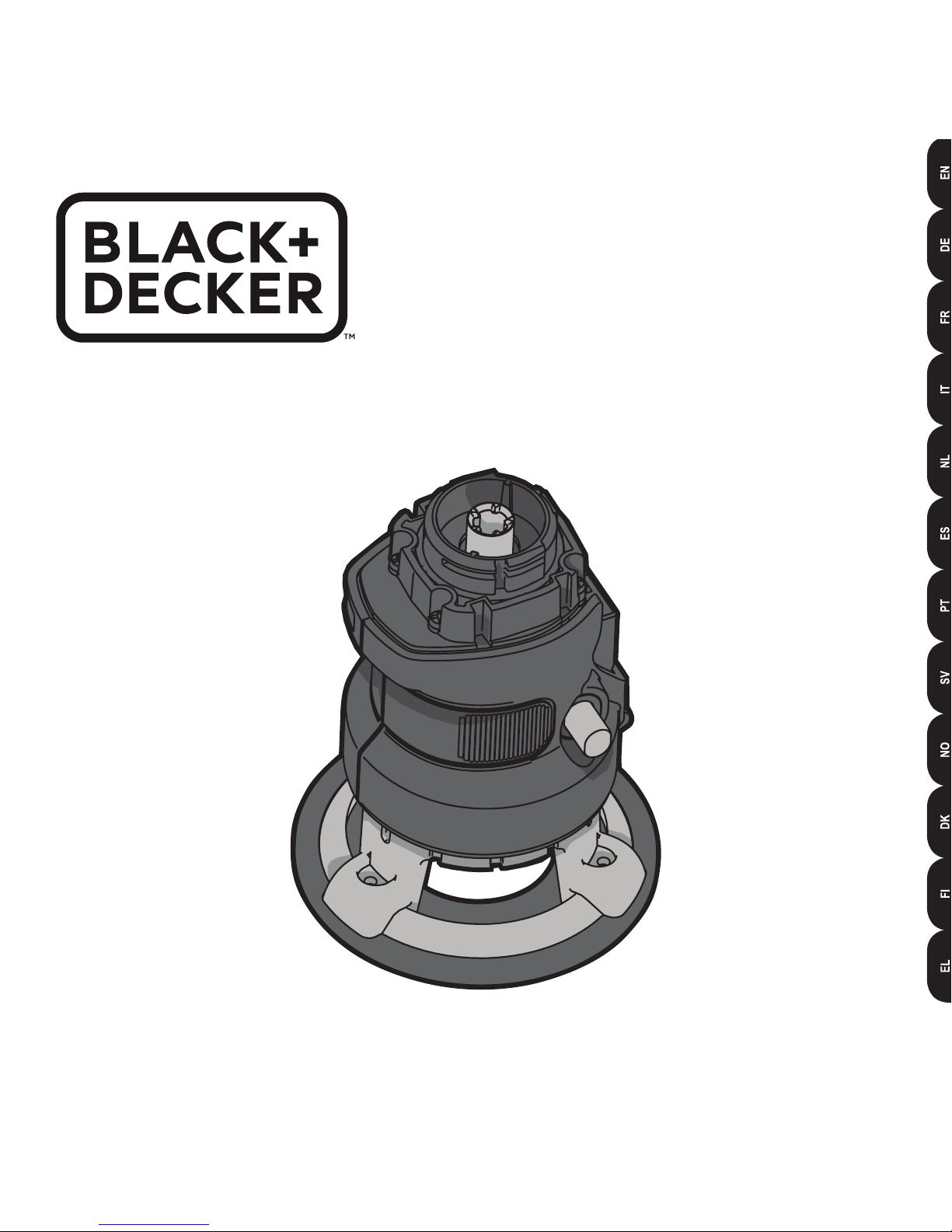

Mit dem Oberfräsen-Kopf (MTRT8) ist das
Gerät zum Fräsen von Holz und Holzprodukten
ausgelegt.
Dieses Gerät ist nicht für den gewerblichen Einsatz
bestimmt.
Sicherheitshinweise
Allgemeine Sicherheitswarnungen für das
Gerät
@Achtung! Lesen Sie sämtliche Sicher-
heitswarnungen und Anweisungen.
Die Nichteinhaltung der folgenden
Warnungen und Anweisungen kann
einen elektrischen Schlag, Brand
und/oder schwere Verletzungen
verursachen.
@Achtung! Lesen Sie vor Inbetrieb-
nahme sämtliche Sicherheitshinweise
und Anweisungen, die im Lieferum-
fang des Geräts (MT143, MT350,
MT108 oder MT18) enthalten sind.
Die Nichteinhaltung der nachstehend
aufgeführten Warnhinweise und
Anweisungen kann einen elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitswarnungen und
Anweisungen gut auf. Der Begriff “Gerät” bezieht
sich auf netzbetriebene Geräte (mit Netzkabel) und
auf akkubetriebene Geräte (ohne Netzkabel).
@Achtung! Zusätzliche Sicherheit-
swarnungen für Oberfräsen
u Halten Sie das Gerät nur an den isolierten
Griffächen, wenn Sie Arbeiten ausführen,
bei denen der Fräseinsatz ein verdecktes
Kabel oder das Gerätekabel berühren kön-
nte. Der Kontakt mit stromführenden Leitungen
setzt auch offen liegende Metallteile am Gerät
unter Strom und führt zu Stromschlag.

15
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
u Fixieren Sie das Werkstück mit Zwingen
oder ähnlichen Hilfsmitteln auf einer stabi-
len Oberäche. Ein Werkstück, das mit der
Hand oder gegen den Körper gehalten wird, ist
unzureichend befestigt und kann leicht außer
Kontrolle geraten.
u Halten Sie Ihre Hände von der Schneidzone
fern. Greifen Sie niemals unter das Werkstück.
Bewegen Sie Ihre Finger nicht in die Nähe
des rotierenden Fräseinsatzes. Versuchen Sie
nicht, die Oberfräse zu stabilisieren, indem Sie
diese am Frässchuh halten.
u Halten Sie die Fräseinsätze scharf. Stumpfe
oder beschädigte Fräseinsätze können dazu
führen, dass die Oberfräse unter Druck blocki-
ert oder ausbricht. Verwenden Sie immer einen
für das jeweilige Werkstück und die Art des
Schnittes geeigneten Fräser.
u Berühren Sie das Werkstück oder den Fräsein-
satz nicht direkt nach dem Gebrauch. Beides
kann sehr heiß werden.
u Achten Sie auch auf nicht sichtbare Gefahren,
wenn Sie in Wände, Böden oder Decken
sägen. Prüfen Sie diese Stellen auf dahinterlie-
gende Kabel oder Rohre.
u Der Fräseinsatz bewegt sich auch dann noch,
wenn Sie den Schalter losgelassen haben.
Schalten Sie das Gerät vor dem Ablegen stets
aus, und warten Sie, bis der Fräseinsatz zum
Stillstand gekommen ist.
@Achtung! Die Berührung und das
Einatmen von Stäuben, die beim
Sägen von Materialien entstehen,
können beim Bediener und bei Um-
stehenden gesundheitliche Schäden
verursachen. Tragen Sie eine
speziell für den Schutz vor Staub und
Dämpfen vorgesehene Staubmaske,
und stellen Sie sicher, dass auch
andere Personen entsprechend
geschützt sind, die den Arbeitsplatz
betreten oder sich dort aufhalten.
u Entfernen Sie nach dem Fräsen sorgfältig alle
Staubreste.
u Verwenden Sie ausschließlich Fräsein-
sätze, deren Schaftdurchmesser mit der am
Werkzeug angebrachten Spannzange überein-
stimmt.
u Verwenden Sie ausschließlich Fräseinsätze,
die für die Leerlaufdrehzahl des Werkzeugs
geeignet sind.

16
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
u Verwenden Sie niemals Fräseinsätze, deren
Durchmesser den im Abschnitt zu technischen
Daten angegebenen maximalen Durchmesser
überschreitet.
u Arbeiten Sie mit dem Werkzeug niemals über
Kopf oder mit schräg oder seitlich stehendem
Fräseinsatz.
u Verwenden Sie das Werkzeug niemals sta-
tionär.
u Treffen Sie beim Fräsen von möglicherweise
bleihaltiger Farbe oder von bestimmten
Holzarten, die giftigen Staub bilden können,
besondere Maßnahmen:
u Halten Sie Kinder oder Schwangere vom
Arbeitsplatz fern.
u Essen, trinken und rauchen Sie nicht am
Arbeitsplatz.
u Entsorgen Sie Staubteilchen und andere
Schleifabfälle sachgerecht.
u In dieser Anleitung ist die bestimmungs-
gemäße Verwendung beschrieben. Die Ver-
wendung von Zubehör oder Anbauteilen, die
nicht in dieser Anleitung empfohlen sind, sowie
die Bedienung des Geräts in Abweichung
von den in dieser Anleitung beschriebenen
Verfahren können zu Verletzungen und/oder
Sachschäden führen.
Merkmale (Abb. A)
Dieses Gerät verfügt über einige oder alle der
folgenden Merkmale.
10. Oberfräsen-Kopf
11. Spindelarretierung
12. Einschaltsperre
13. Spannzange
14. Spanbrecher
15. Staubsaugeradapter
16. Geradfräser
17. Abrundfräser
Montage
Achtung! Nehmen Sie vor der Montage den Akku
aus dem Gerät.
Einsetzen eines Fräseinsatzes (Abb. B)
Achtung! Da Fräseinsätze scharf sind, sollten Sie
vorsichtig mit ihnen umgehen.
Hinweis: Diese Oberfräse ist nicht zur Verwend-
ung mit Abplattfräsern geeignet.

17
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Dank der Spindelarretierung lassen sich die Frä-
seinsätze an dieser Oberfräse mühelos wechseln.
Arretieren Sie den Spindelschaft durch Drücken
der Verriegelungstaste (11), wie in Abbildung B
dargestellt, und lösen Sie die Spannzange (13)
mit dem mitgelieferten Schlüssel (gegen den
Uhrzeigersinn drehen).
u Halten Sie die Spindelarretierung (11)
gedrückt, und drehen Sie die Spindel, bis die
Spindelarretierung vollständig einrastet.
u Stellen Sie die Oberfräse mit der Unterseite
nach oben auf eine glatten, ebenen Ober-
äche.
u Lösen Sie die Spannzange (13) mit dem
mitgelieferten Schlüssel. Setzen Sie den
Schaft des Fräseinsatzes vollständig in die
Spannzange (13) ein.
u Setzen Sie Fräser immer zunächst so weit
wie möglich ein, und ziehen Sie sie dann etwa
1.5 mm wieder heraus.
u Halten Sie die Spindelarretierung (11)
gedrückt, und ziehen Sie die Spannzange (13)
mithilfe des mitgelieferten Schlüssels im
Uhrzeigersinn fest. Achten Sie darauf, sie
dabei nicht zu überspannen.
Hinweis: Wenn die Fräsplatte auf maximale
Frästiefe eingestellt ist, kann die Spannzangen-
mutter nicht ordnungsgemäß festgezogen werden.
Drehen Sie in einem solchen Fall die Fräsplatte
mehrere Umdrehungen (gegen den Uhrzeigersinn)
zurück, bevor Sie einen Fräseinsatz einsetzen
oder lösen. Wie Sie die Fräsplatte einstellen,
erfahren Sie im Abschnitt “Festlegen der Frästiefe”
unten.
Achtung! Ziehen Sie die Spannzange niemals
ohne eingesetzten Fräseinsatz fest. Dies kann die
Spannzange beschädigen.
Festlegen der Frästiefe (Abb. C)
u Halten Sie die Spindelarretierung (11) ge-
drückt, und drehen Sie die Fräsplatte.
u Drehungen im Uhrzeigersinn erhöhen die
Frästiefe.
u Drehungen gegen den Uhrzeigersinn
verringern die Frästiefe.
u Zwei vollständige Umdrehungen der
Fräsplatte ändern die Frästiefe um ca.
2 mm.
u Sobald Sie die gewünschte Frästiefe erreicht
haben, lassen Sie die Spindelarretierung
(11) los.
u Drehen Sie die Fräsplatte, bis die Kerbe unter
der Spindelarretierungstaste den am nächsten
liegenden Verriegelungsschlitz überdeckt.

18
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Anbringen des Staubsaugadapters
(Abb. B)
Der Staubabsaugadapter dient zum Anschluss
eines Staubsaugers oder einer Absaugvorrichtung
an das Gerät. Beim Sägen von Holz muss der
Staub abgesaugt werden.
u Halten Sie den Oberfräsen-Kopf (10) leicht
angewinkelt zum Staubsaugeradapter (15).
Lassen Sie den Oberfräsen-Kopf (10) dann im
Staubsaugeradapter (15) einrasten. Achten Sie
darauf, die Innenseite (18) des Staubsaugera-
dapters (15) zwischen den zwei Stiften des
Spanabzugs (14) einzusetzen.
u Schließen Sie einen Staubsaugerschlauch an
die Staubabsaugöffnung an, in dem Sie den
Schlauch über die Öffnung schieben.
Verwendung
Achtung! Beschleunigen Sie den Arbeitsvorgang
nicht mit Gewalt. Vermeiden Sie eine Überlastung
des Geräts.
Achtung! Unmittelbar nach Gebrauch des Geräts
sollten Sie weder das Werkstück noch den Frä-
seinsatz berühren. Beides kann sehr heiß werden.
Gehen Sie vorsichtig damit um. Lassen Sie sowohl
Zubehörteile als auch Werkstück stets abkühlen,
bevor Sie diese berühren.
Hinweis! Von der Verwendung dieser Oberfräse
für Metallschneidarbeiten wird abgeraten.
Hinweis! Von der Verwendung dieser Oberfräse
für Tauchfräsearbeiten wird abgeraten.
Ein- und Ausschalten
Hinweis: Vergewissern Sie sich, dass sich der
Vor/Zurück-Schalter (2) nicht in der verriegelten
Stellung bendet.
u Drücken Sie die Einschaltsperre (12) an, und
drücken Sie anschließend den Ein-/Auss-
chalter mit Geschwindigkeitsregler (1), um das
Gerät einzuschalten. Das Gerät sollte stets bei
voller Geschwindigkeit betrieben werden.
u Lassen Sie die Einschaltsperre los.
u Um das Gerät auszuschalten, lassen Sie den
Geschwindigkeitsregler los.
Fräsen (Abb. E)
u Stellen Sie sicher, dass das zu bearbeitende
Werkstück mit Klemmen xiert ist und über
ausreichend festen Sitz für die Fräsarbeiten
verfügt.
u Halten Sie die Antriebseinheit mit beiden
Händen fest, um die Oberfräse zu führen, und
betreiben Sie diese stets bei voller Geschwind-
igkeit.
u Fräsen Sie Außenkanten immer gegen den
Uhrzeigersinn. Fräsen Sie Innenkanten immer
im Uhrzeigersinn.

19
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Hinweise für optimale
Arbeitsergebnisse
u Bewegen Sie das Gerät beim Bearbeiten von
Außenkanten stets gegen den Uhrzeigersinn
(Abb. E). Bewegen Sie das Gerät beim Bear-
beiten von Innenkanten stets im Uhrzeigersinn.
u Verwenden Sie einen Vorfräser-Einsatz mit
Kugellager zum Kantenfräsen und Prolieren.
u Verwenden Sie HSS-Fräseinsatz für Weich-
holz.
u Verwenden Sie TCT-Fräseinsatz für Hartholz.
u Wird nicht für Tauchfräsearbeiten empfohlen.
u Gängige Fräsertypen entnehmen Sie bitte der
unten stehenden Tabelle.
Fräseinsätze (Abb. E)
Beschreibung Anwendung
Geradfräser (1) Nuten und Falze
Schneidenfräser (2) Schneiden von Laminat und
Hartholz; Freinprolierung
nach Vorlage
Falzfräser (3) Falze an geraden und
abgerundeten Werkstücken
V-Nut-Fräser (4) Nuten, Gravuren und
Gehrungskanten
Kannelierfräser (5) Kannelierungen, Gravuren
und Zierkanten
Hohlkehlfräser (6) Kantenprolierung
Karnisfräser (7) Kantenprolierung
Abrundfräser (8) Rundkanten
Schwalbenschwanzfräser (9) Schwalbenschwanzverbind-
ungen
Fasenfräser (10) Fasen
Zubehörteile
Das verwendete Zubehör hat wesentlichen
Einuss auf die Leistung des Geräts. Zubehörteile
von BLACK+DECKER und Piranha erfüllen höchste
Qualitätsstandards und wurden speziell für die
Verwendung mit Ihrem Gerät entwickelt. Bei
Verwendung dieses Zubehörs erhalten Sie stets
optimale Ergebnisse.

20
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Technische Daten
MTRT8
(14.4 V)
(H1)
MTRT8
(max.) (H1)
Leerlaufdrehzahl min-1
0-9000 0-9000
Gewicht
kg 1.3 1.5
Spannzangengröße Zoll
1/4 1/4
Spannzangengröße mm
6.35 6.35
Maximaler
Fräseinsatz-
Durchmesser
mm
22 22
Maximale Frästiefe mm
25.4 25.4
Schalldruckpegel gemäß EN 60745:
Schalldruck (LpA) 78.3 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Schallleistung (LWA) 89 dB(A), Unsicherheitsfaktor (K) 3 dB(A)
Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:
Vibration (ah) < 2.5 m/s2, Unsicherheitsfaktor (K) 1.5 m/s2
Garantie
Black & Decker vertraut auf die Qualität der
eigenen Geräte und bietet dem Käufer eine
außergewöhnliche Garantie. Diese Garantiezu-
sage versteht sich unbeschadet der gesetzlichen
Gewährleistungsansprüche und schränkt diese
keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaat-
en der Europäischen Union und der Europäischen
Freihandelszone EFTA.
Tritt innerhalb von 24 Monaten ab Kaufdatum an
einem Gerät von Black & Decker ein auf Mate-
rial- oder Verarbeitungsfehler zurückzuführender
Mangel auf, garantiert Black & Decker den Aus-
tausch defekter Teile, die Reparatur von Geräten
mit üblichem Verschleiß bzw. den Austausch eines
mangelhaften Gerätes, ohne den Kunden dabei
mehr als unbedingt nötig in Anspruch zu nehmen,
allerdings vorbehaltlich folgender Ausnahmen:
u wenn das Gerät gewerblich, beruich oder im
Verleihgeschäft benutzt wurde;
u wenn das Gerät missbräuchlich verwendet
oder mit mangelnder Sorgfalt behandelt wurde;
u wenn das Gerät durch irgendwelche Fremdein-
wirkung beschädigt wurde;
