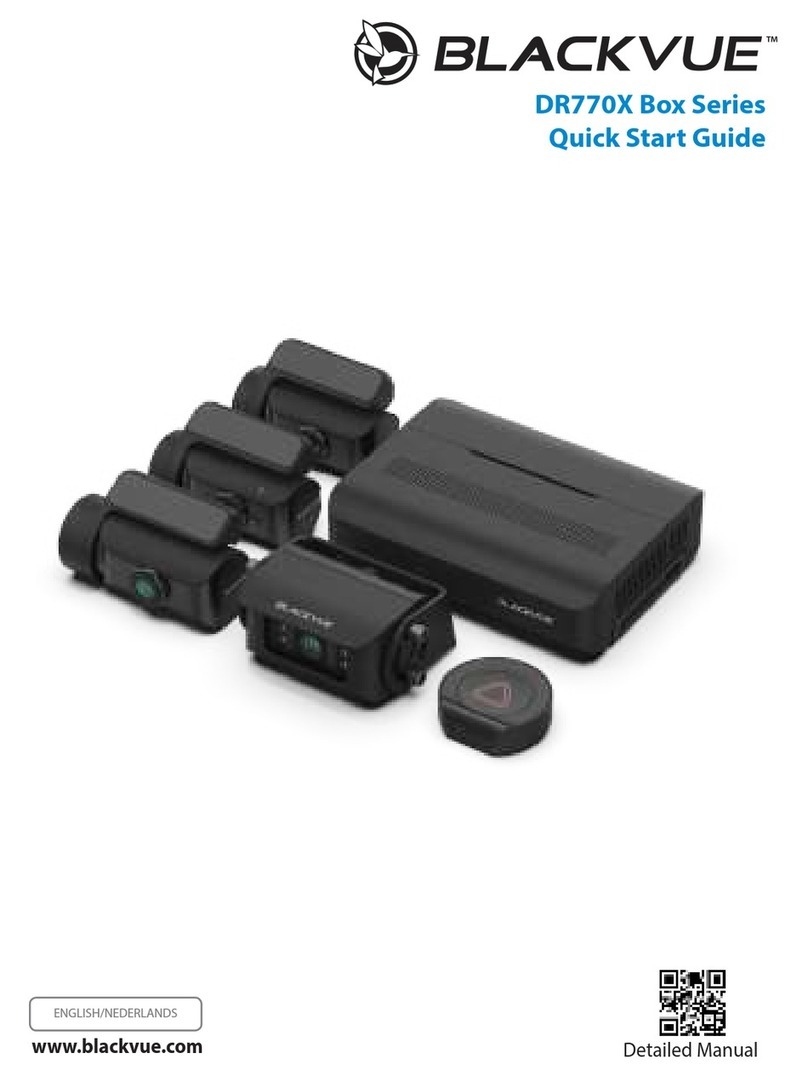

BlackVue DR770X Box Series User manual

www.blackvue.com
DEUTSCH/FRANÇAIS
BlackVue 7 Box Series
DR770X Box Series
Quick Start Guide
Detailed Manual

Für Anleitungen, Kundendienst und FAQs besuchen Sie bitte www.blackvue.com
Pour les manuels, le service clientèle et les FAQ, allez sur www.blackvue.com
BLACKVUE
DR770X Box Series

DR770X Box-Serie 3
Important safety information
For user safety and to avoid property damage, read through this manual and follow these safety instructions to use the
product correctly.
yDo not disassemble, repair, or modify the product yourself.
Doing so may cause fire, electric shock, or malfunction. For internal inspection and repair, contact the service center.
yDo not adjust the product while driving.
Doing so may cause an accident. Stop or park your car in a safe place before installing and setting up the product.
yDo not operate the product with wet hands.
Doing so may cause electric shock.
yIf any foreign matter gets inside the product, detach the power cord immediately.
Contact the service center for repair.
yDo not cover the product with any material.
Doing so may cause external deformation of the product or fire. Use the product and peripherals in a well-ventilated
location.
yIf the product is used outside the optimal temperature range, performance can decline or malfunctions may occur.
yWhen entering or exiting a tunnel, when directly facing into bright sunlight, or when recording at night without lighting
the quality of recorded video may deteriorate.
yIf the product is damaged or the power supply is cut due to an accident, video may not be recorded.
yDo not remove the microSD card while the microSD card is saving or reading data.
The data can be damaged or malfunctions may occur.

4BLACKVUE
FCC Compliance Information
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protections against harmful interference in a residential
installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception which can be determined by turning the
equipment off and on, the user is encouraged to ty to correct the interference by one or more of the following measures.
yReorient or relocate the receiving antenna.
yIncrease the separation between the equipment and receiver.
yConnect the equipment into an outlet on a circuit different from that to which the receiver is connected.
yConsult the dealer or an experienced radio, TV technician for help.
yOnly shielded interface cable should be used.
Finally, any changes or modifications to the equipment by the user not expressly approved by the grantee or manufacturer
could void the user’s authority to operate such equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired operation of this
device.
FCC ID: YCK-DR770XBox

DR770X Box-Serie 5
CAUTION
Any changed or modifications in construction of this device which are not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
There is a risk of explosion if the battery is replaced by an incorrect type.
Dispose of used batteries according to the instructions.
CE WARNING
yChanges and modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
yIt is desirable that it be installed and operated with at least 20cm or more between the radiator and a person’s body
(excluding extremities: hand, wrists, feet, and ankles).
Disposal of your BlackVue dashcam
1. All electrical and electronic products should be disposed of separately from the municipal waste
stream via designated collection facilities appointed by the government or the local authorities.
Contact local authorities to learn about disposal and recycling options available in your area.
2. The correct disposal of your BlackVue dashcam will help prevent potential negative consequences for
the environment and human health.
3. For more detailed information about disposal of your BlackVue dashcam, please contact your city
office, waste disposal service or the shop where you purchased the product.

6BLACKVUE
IC Compliance
This Class [B] digital apparatus complies with Canadian ICES-003.
This radio transmitter has been approved by Industry Canada to operate with the antenna types listed below with the
maximum permissible gain and required antenna impedance for each antenna type indicated. Antenna types not included
in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this
device.
- IC Warning
This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired operation of the device.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence.
L’exploitation est autorisée aux deux conditions suivantes:
(1) l’appareil ne doit pas produire de brouillage, et
(2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement.

DR770X Box-Serie 7
Konformitätserklärung
Produktinformation
Für den folgenden
Produkt: Funkausrüstung/ dashcam
Typ: DR770X
Erklärung und geltende Normen
Hiermit erklärt TJM Supplies B.V., dass der Typ der Funkausrüstung DR770X konform ist mit:
Richtlinie EMC 2014/53/EU und RoHS-Richtlinie (2011/65/EU) zur Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in elektronischen Geräten durch Anwendung von EN 50581: 2012 und IEC 62321-3-1: 2013.
Den vollständigen Text der EU-Konformitätserklärung finden Sie unter folgender Internetadresse:
https://blackvue-nederland.nl/declaration-of-conformity/
Importeur
Unternehmen: TJM Supplies B.V.
Adresse: Zompstraat 8
8102 HX Raalte
Niederlanden
Email: [email protected]
Telefonnummer: [phone]
Gewerbescheinnummer: 72016981
Umsatzsteuer-Identifikationsnummer: NL858946439B01

8BLACKVUE
Déclaration de conformité
Information produit
Pour la suite
Produit: équipement radio/ dashcam
Type: DR770X
Déclaration et normes applicables
Par la présente, TJM Supplies B.V. déclare que le type d’équipement radio DR770X est conforme:
Directive EMC 2014/53/UE et la directive RoHS (2011/65/UE) sur la restriction de
l’utilisation de certaines substances dangereuses dans les équipements électroniques en appliquant EN 50581: 2012 et CEI
62321-3-1: 2013.
Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante:
https://blackvue-nederland.nl/declaration-of-conformity/
Importateur
Entreprise: TJM Supplies B.V.
Adresse: Zompstraat 8
8102 HX Raalte
les Pays-Bas
Email: [email protected]
Numéro de téléphone: [phone]
Numéro de licence commerciale: 72016981
Numéro de TVA: NL858946439B01

DR770X Box-Serie 9
Lieferumfang
Vergewissern Sie sich, dass alle nachstehenden Artikel mitgeliefert wurden, bevor Sie die BlackVue Dashcam installieren.
DR770X Box (Vorne + Hinten + IR)
Hauptgerät Frontkamera
Heckkamera Hintere Infrarot-Kamera
SOS-Taste Externes GPS
Hauptgerät
Zigarettenanzünder-
Stromkabel (3p)
Kamera-Anschlusskabel (3EA)
Festverdrahtungsstromkabel
für das Hauptgerät (3p) microSD-Karte
microSD-Kartenleser Kurzanleitung
Klettband Hebelwerkzeug
Hauptgeräteschlüssel Inbusschlüssel
Doppelseitiges Klebeband für
die Halterungen
Ersatzschrauben für
manipulationssichere
Abdeckung (3EA)
Hilfe benötigt?
Laden Sie die Anleitung (einschließlich FAQs) und die neueste Firmware von www.blackvue.com herunter
oder wenden Sie sich an einen Kundendienstfachmann bei [email protected]
DEUTSCH

10 BLACKVUE
DR770X Box Truck (Vorne + IR + ERC1 (Truck))
Hauptgerät Frontkamera
Infrarot-Innenkamera Hintere IR-LKW-Kamera
SOS-Taste Externes GPS
Hauptgerät
Zigarettenanzünder-
Stromkabel (3p)
Kamera-Anschlusskabel (2EA)
Festverdrahtungsstromkabel
für das Hauptgerät (3p)
Anschlusskabel der hintere
Kamera (15 m lang, wasserdicht)
LKW-Kameraschrauben für die
Montagehalterungen (3eA) microSD-Karte
microSD-Kartenleser Kurzanleitung
Klettband Hebelwerkzeug
Hauptgeräteschlüssel Inbusschlüssel
Doppelseitiges Klebeband für
die Halterungen
Ersatzschrauben für
manipulationssichere
Abdeckung (2EA)
Hilfe benötigt?
Laden Sie die Anleitung (einschließlich FAQs) und die neueste Firmware von www.blackvue.com herunter
oder wenden Sie sich an einen Kundendienstfachmann bei [email protected]

DR770X Box-Serie 11
Überblick
Die folgenden Zeichnungen erklären die einzelnen Komponenten der DR770X Box.
Hauptbox
GPS-LED
: Leuchtet blau, wenn GPS aktiviert ist.
: Blinkt langsam blau, wenn sich der Bluetooth im Kopplungsmodus befindet.
: Blinkt schnell blau, wenn (i) das GPS und/oder (ii) der Bluetooth ausgeschaltet ist.
Aufnahme-LED
: Leuchtet im Normalmodus orange.
: Leuchtet rot, wenn (i) ein Ereignis aufgezeichnet wird (Aufprall
erkannt) oder (ii) eine manuelle Aufzeichnung gestartet wurde.
: Leuchtet im Parkmodus grün, wenn Bewegung erkannt wird.
Bluetooth/WLAN/LTE-LED
: Leuchtet gelb, wenn eine LTE-Verbindung besteht.
: Leuchtet weiß, wenn eine WLAN-Verbindung besteht.
: Blinkt gelb, wenn Bluetooth verbunden ist.
36.5 mm
Sperren
SOS-Taste
LED-Anzeige
: Blinkt grün, wenn Batterie zum ersten Mal eingelegt wird.
: Blinkt grün, wenn eine Taste gedrückt wird.
: Blinkt rot und grün beim Anschluss an das Hauptgerät.
: Blinkt rot, wenn Spannung niedrig ist.
Not-Taste
14.5 mm
45 mm
DEUTSCH

12 BLACKVUE
Frontkamera
34 mm
46 mm
75.9 mm
Kameraobjektiv
Montagehalterung Manipulationssicheres Gehäuse
Anschluss des Hauptgeräts
Sicherheits-LED vorn
: Leuchtet (i) im Normalmodus, (ii) wenn ein Ereignis aufgezeichnet (Aufprall
erkannt) wird, (iii) wenn manuelle Aufzeichnung gestartet wurde oder (iv)
wenn Bewegung im Parkmodus erkannt wurde.
: Blinkt im Parkmodus langsam bei Bereitschaft der Bewegungserkennung.
Drehen Sie die Schraube der
manipulationssicheren Abdeckung gegen den
Uhrzeigersinn und nehmen Sie die Abdeckung
von der Kamera ab, um das Kabel anzuschließen.
Heckkamera
32 mm
45.3 mm
69.4 mm
Kameraobjektiv
Montagehalterung Manipulationssicheres Gehäuse
Anschluss des Hauptgeräts
Sicherheits-LED vorn
: Leuchtet (i) im Normalmodus, (ii) wenn ein Ereignis
aufgezeichnet (Aufprall erkannt) wird, (iii) wenn manuelle
Aufzeichnung gestartet wurde oder (iv) wenn Bewegung im
Parkmodus erkannt wurde.

DR770X Box-Serie 13
Hintere Infrarot-Kamera
32 mm
69.4 mm
45 mm
Kameraobjektiv
Montagehalterung Beleuchtungssensor
IR-LED
V out (Anschluss des
Hauptgeräts)
Sicherheits-LED hinten
: Bleibt in allen Aufnahmemodi
aktiv, kann jedoch in den
Firmware-Einstellungen
deaktiviert werden.
Hintere LKW-Kamera
65 mm
81 mm
50 mm
36 mm
Beleuchtungssensor
Externe
Montagehalterung
Anschluss des
Hauptgeräts
Kameraobjektiv
Winkelsperrschraube
IR-LED
DEUTSCH

14 BLACKVUE
SCHRITT 1 Einbau der Hauptbox und der SOS-Taste
Installieren Sie die Haupteinheit (Box) an der Seite der Mittelkonsole oder im Handschuhfach. Bei schweren Fahrzeugen
kann die Box auch auf der Gepäckablage installiert werden.
Für Limousinen Für schwere Fahrzeuge
Stecken Sie den Schlüssel in die Box, drehen Sie ihn gegen den Uhrzeigersinn und öffnen Sie das Schloss am Hauptgerät.
Nehmen Sie das Schlossgehäuse heraus und legen Sie die microSD-Karte ein.
Warnung
yDas Kabel der Frontkamera muss mit dem entsprechenden Anschluss verbunden werden. Wenn es an den
Anschluss der hinteren Kamera angeschlossen wird, ertönt ein Warnton.

DR770X Box-Serie 15
Stecken Sie die Kabel in die Kabelabdeckung und verbinden Sie diese mit den entsprechenden Anschlüssen. Befestigen Sie
die Abdeckung an der Haupteinheit und schließen Sie diese ab.
Die SOS-Taste kann so angebracht werden, dass sie sich in Reichweite Ihres Arms befindet und leicht zugänglich ist.
Auswechseln der SOS-Knopf-Batterie
SCHRITT 1. Schrauben Sie die Rückwand der SOS-Taste ab.
SCHRITT 2. Entfernen Sie die Batterie und ersetzen Sie diese durch eine neue Münzbatterie des Typs CR2450.
SCHRITT 3 Schließen Sie die Rückwand der SOS-Taste und schrauben Sie diese wieder fest.
DEUTSCH

16 BLACKVUE
Einbau der Frontkamera
Installieren Sie die Frontkamera hinter dem Rückspiegel. Entfernen Sie alle Fremdkörper und reinigen und trocknen Sie die
Windschutzscheibe vor der Installation.
Lösen Sie die manipulationssichere Halterung von der Frontkamera, indem Sie die Schraube mit dem Inbusschlüssel
gegen den Uhrzeigersinn drehen.
Schließen Sie das Verbindungskabel der Heckkamera an der Frontkamera („Rear“-Anschluss) und an der Hautpgerät
(„Front“) an.
Hinweis
yVergewissern Sie sich, dass das Kabel der Frontkamera mit dem„Front“-Anschluss des Hauptgeräts verbunden ist.

DR770X Box-Serie 17
Richten Sie die manipulationssichere Halterung an der Montagehalterung aus. Ziehen Sie die Schraube mit dem
Inbusschlüssel fest. Ziehen Sie die Schraube nicht ganz fest, da Sie dies nach dem Anbringen der Kamera an der
Frontscheibe vornehmen können.
Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab und befestigen Sie die Frontkamera hinter dem
Rückspiegel an der Windschutzscheibe.
Stellen Sie den Sichtwinkel des Objektivs durch Drehen der Frontkamera ein.
Wir empfehlen, das Objektiv etwas abwärts auszurichten (≈10° unter horizontal), um das Video mit einem Verhältnis
von 6:4 Straße/Hintergrund aufzunehmen. Ziehen Sie die Schraube ganz fest.
DEUTSCH

18 BLACKVUE
Heben Sie mit dem Hebelwerkzeug die Zierleiste/Dichtung der Scheibe an, um das Anschlusskabel dahinter zu
verlegen.
Anschlusskabel
Anschlusskabel für Kamera

DR770X Box-Serie 19
Einbau der Heckkamera
Installieren Sie die Heckkamera oben in der Heckscheibe. Entfernen Sie alle Fremdkörper und reinigen und trocknen Sie
die Windschutzscheibe vor der Installation.
Lösen Sie die manipulationssichere Halterung von der Heckkamera, indem Sie die Schraube mit dem Inbusschlüssel
gegen den Uhrzeigersinn drehen.
Schließen Sie die Heckkamera („Rear“-Anschluss) mit dem Verbindungskabel an die Frontkamera („Rear“) an.
Hinweis
yAchten Sie darauf, dass das Kabel der Heckkamera mit dem„Rear“-Anschluss des Hauptgeräts verbunden ist.
yWenn Sie das Heckkamera-Kabel an den „Rear“-Anschluss anschließen, beginnt der Name der Ausgabedatei mit
„R“.
yWird die Heckkamera an den Anschluss„Option“ angeschlossen, beginnt der Name der Ausgabedatei mit„O“.
DEUTSCH

20 BLACKVUE
Richten Sie die manipulationssichere Halterung an der Montagehalterung aus. Ziehen Sie die Schraube mit dem
Inbusschlüssel fest. Ziehen Sie die Schraube nicht ganz fest, da Sie dies nach dem Anbringen der Kamera an der
Heckscheibe vornehmen können.
Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab und befestigen Sie die Heckkamera an der Heckscheibe.
Stellen Sie den Sichtwinkel des Objektivs durch Drehen der Frontkamera ein.
Wir empfehlen, das Objektiv etwas abwärts auszurichten (≈10° unter horizontal), um das Video mit einem Verhältnis
von 6:4 Straße/Hintergrund aufzunehmen. Ziehen Sie die Schraube ganz fest.
Mit dem Hebelwerkzeug heben Sie die Zierleiste/Dichtung der Scheibe an, um das Anschlusskabel dahinter zu
verlegen.
Anschlusskabel für Kamera
