Blastrac BDC3140 User manual

BDC3140 DBP-3020
BDC3140 LPP-3020
C461 I-GB-F-D-E
04/2018
I
GB
F
D
E
MANUALE DI ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D’INSTRUCTIONS
BETRIEBSANLEITUNG
MANUAL DE INSTRUCCIONES

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
1/16
I
Indice
Istruzioni per l’uso...........................................................................................................2
Sicurezza dell’operatore.................................................................................................................. 2
Informazioni generali sull’uso dell’aspiratore................................................................................... 2
Impieghi previsti .............................................................................................................................. 2
Usi impropri ..................................................................................................................................... 2
Emissioni polveri nell’ambiente ....................................................................................................... 3
Avvertenze generali......................................................................................................................... 3
Dichiarazione CE di Conformità ...................................................................................................... 3
Descrizione dell’aspiratore.............................................................................................4
Etichette .......................................................................................................................................... 4
Optional di trasformazione .............................................................................................................. 4
Accessori......................................................................................................................................... 4
Imballo e disimballo......................................................................................................................... 4
Disimballo, movimentazione, utilizzo e immagazzinaggio............................................................... 4
Messa in esercizio - collegamento alla rete elettrica....................................................................... 5
Prolunghe........................................................................................................................................ 5
Aspirazione di sostanze asciutte..................................................................................................... 5
Manutenzione e riparazione............................................................................................................ 5
Dati tecnici....................................................................................................................................... 6
Dimensioni....................................................................................................................................... 7
Comandi, indicatori e collegamenti ................................................................................................. 7
Controlli prima dell’avviamento ....................................................................................................... 7
Avviamento...................................................................................................................................... 7
Arresto di emergenza...................................................................................................................... 8
Svuotamento del contenitore polveri............................................................................................... 8
Funzionamento cartucce ltranti ..................................................................................................... 8
Sostituzione e uso dello scarico basculante (BDC3140 LPP)......................................................... 8
Sostituzione e uso sacco di plastica singolo ................................................................................... 8
Trasporto in sicurezza del tubo di aspirazione ................................................................................ 8
Manutenzione, pulizia e decontaminazione .................................................................................... 9
Smontaggio e sostituzione dei ltri.................................................................................................. 9
Sostituzione delle cartucce ltro...................................................................................................... 9
Sostituzione del ltro assoluto....................................................................................................... 10
Controllo e pulizia ventola di ra󰀨reddamento motore.................................................................... 10
Controllo tenute............................................................................................................................. 10
Smaltimento aspiratore ................................................................................................................. 10
Schemi elettrici.............................................................................................................................. 10
Manutenzione ordinaria sul compressore Kaeser..........................................................................11

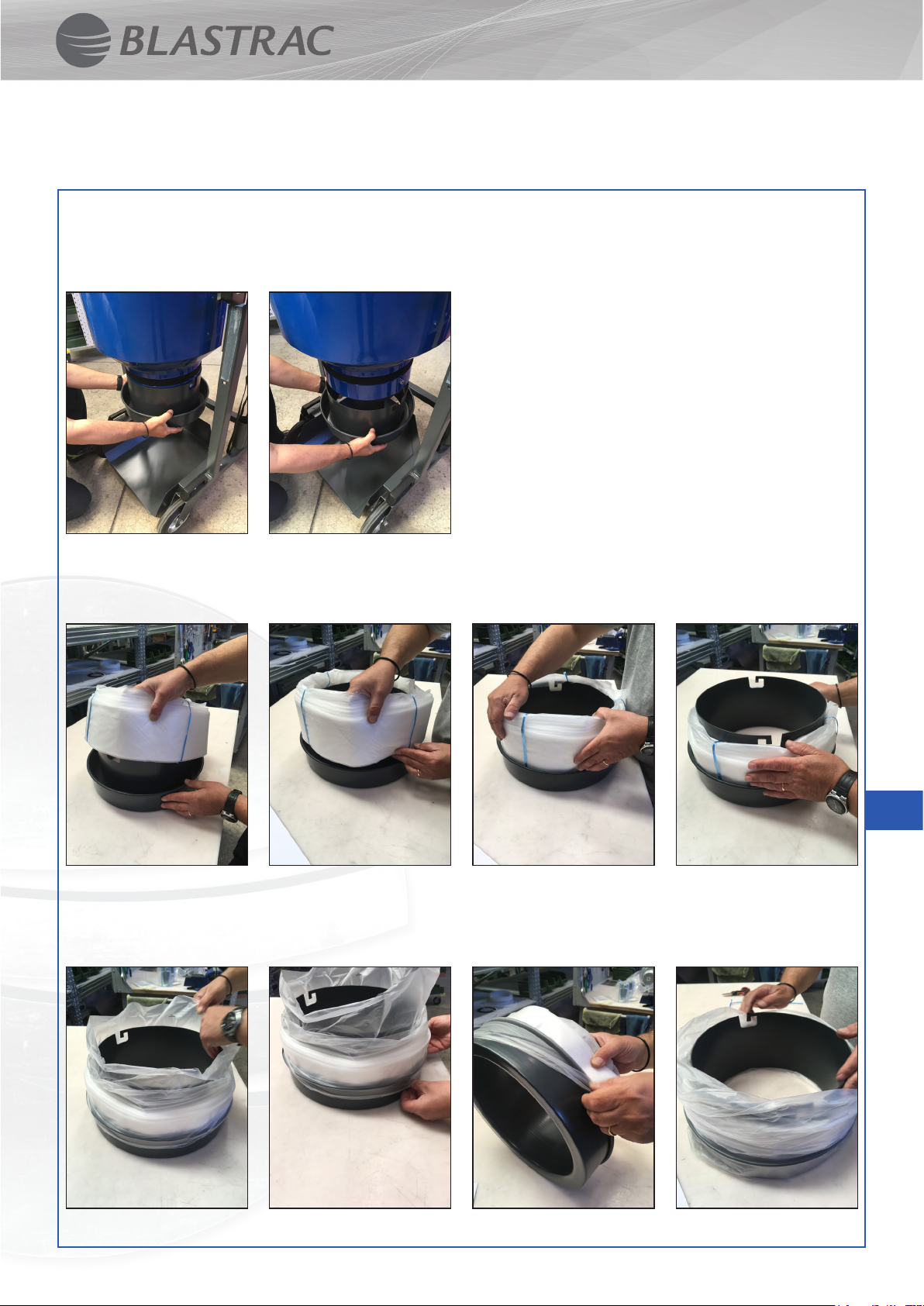

Procedura di posizionamento del sistema Longopac®.................................................................. 12
Procedura di rimozione del tubo.................................................................................................... 14
Ricambi consigliati........................................................................................................15
Ricerca guasti................................................................................................................16
Istruzioni originali

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
2/16
Istruzioni per l’uso
Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza
contrassegnate dalla dicitura ATTENZIONE!
Sicurezza dell’operatore
ATTENZIONE!
Prima di mettere in esercizio
l’apparecchio, leggere assolutamente
queste istruzioni per l’uso e mantenerle
a portata di mano, per poterle consultare
all’occorrenza.
L’utilizzo dell’aspiratore è riservato solo a persone
che ne conoscono il funzionamento e sono state
espressamente incaricate ed addestrate.
Prima dell’uso, gli operatori devono essere
informati, istruiti e addestrati relativamente all’uso
dell’apparecchio e alle sostanze per cui esso deve
essere usato, incluso il metodo sicuro di rimozione
ed eliminazione del materiale raccolto.
ATTENZIONE!
L’apparecchio non è destinato a essere usato da
persone (bambini compresi) le cui capacità siche,
sensoriali o mentali siano ridotte, oppure con
mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto beneciare, attraverso
l’intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.
I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
Informazioni generali sull’uso
dell’aspiratore
L’utilizzo dell’aspiratore è soggetto alle normative nazionali
vigenti.
Oltre alle istruzioni per l’uso e ai regolamenti vigenti nel
paese in cui viene utilizzato, per la prevenzione degli
infortuni è anche necessario osservare le regole tecniche
per un lavoro sicuro e corretto (Legislazione relativa alla
sicurezza nell’ambiente di lavoro Direttiva Comunitaria
89/391/CE e successive).
Evitare di svolgere qualsiasi lavoro che possa compromettere
la sicurezza delle persone, delle cose e dell’ambiente.
Osservare le informazioni e prescrizioni di sicurezza
contenute in questo manuale di istruzioni.
Impieghi previsti
Questo apparecchio è adatto per l’uso commerciale, per
esempio in alberghi, scuole, ospedali, fabbriche, negozi,
uci, in residence, per l’uso a noleggio e comunque per
scopi diversi da quelli normali domestici.
Questo apparecchio è adatto esclusivamente per operazioni
di pulizia e raccolta di materiale solido e liquido non
inammabile in ambienti interni ed esterni.
AVVERTENZA – Questa macchina è idonea per il solo utilizzo
a secco.
■Prevedere sempre uno spazio libero attorno
all’apparecchiatura per consentire un agevole accesso ai
comandi.
La macchina è stata concepita per essere utilizzata da parte
di un solo operatore.
Questo apparecchio è costituito da una unità aspirante
motorizzata, preceduta da una unità ltrante e dotata di un
contenitore per la raccolta del materiale aspirato.
Usi impropri
ATTENZIONE!
È assolutamente vietato:
■L’uso all’aperto in presenza di precipitazioni
atmosferiche.
L’uso dell’aspiratore posizionato su superci non
livellate e non orizzontali.
■L’uso senza l’unità ltrante prevista dal
costruttore.
■L’uso con la bocchetta e/o il tubo di aspirazione
rivolte verso parti del corpo umano.
■L’uso senza contenitore di raccolta installato.
■L’uso senza i ripari, protezioni e dispositivi di
sicurezza montati dal costruttore.
■L’uso dell’aspiratore occludendo parzialmente
o totalmente le prese d’aria di rareddamento
dei componenti al suo interno.
■L’uso con l’aspiratore ricoperto con teli di
plastica o tessuto.
■L’uso con la bocca di scarico aria chiusa o
parzialmente chiusa.
■L’uso in ambienti ristretti e che non consentano
il ricambio dell’aria.
■Aspirare i seguenti materiali:
1. Materiali ardenti (braci, cenere calda,
sigarette accese ecc.).
2. Fiamme libere.
3. Gas combustibili.
4. Liquidi inammabili, combustibili, aggressivi
(benzina, solventi, acidi, soluzioni alcaline
ecc.).
5. Polveri/sostanze e/o loro miscele esplosive
e ad accensione spontanea (polveri di
magnesio o di alluminio ecc.).
NB: Quanto sopra non considera gli usi dolosi nè
questi sono ammessi.

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
3/16
I
Emissioni polveri nell’ambiente
Valori indicativi delle prestazioni:
■versione normale (non adatta all’aspirazione di polveri
pericolose): trattiene almeno il 99% di particelle di
dimensione ≥ di 3 µm.
Avvertenze generali
ATTENZIONE!
In caso di emergenza:
■rottura ltro
■incendio
■corto circuito
■blocco motore
■shock elettrico
■ecc.
Spegnere l’aspiratore, staccare la spina e richiedere
l’intervento di personale specializzato.
ATTENZIONE!
Gli aspiratori non devono essere usati o
immagazzinati all’aperto in presenza di umidità.
Questi apparecchi non si possono usare in ambienti corrosivi.
Dichiarazione CE di Conformità
Ogni aspiratore è corredato dalla Dichiarazione CE di
conformità vedi fac-simile g. 17.
[ NOTA ]
La Dichiarazione di Conformità è un documento della
massima importanza e va conservato con estrema cura
per essere reso disponibile in caso di richiesta degli Enti
di Controllo.

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
4/16
Descrizione dell’aspiratore
Etichette
Figura 1
1. Targhetta identicativa
Codice modello che include Dati tecnici, Matricola,
Marcatura CE, Anno di costruzione
2. Tubo collegamento aspirazione
3. Pannello di comando
4. Unità aspirante
5. Contenitore di raccolta polveri
6. Camera ltro
7. Scarico
8. Manico di sgancio contenitore
9. Targa di quadro sotto tensione
Segnala la presenza all’interno del quadro della tensione
riportata sulla targhetta.
10. Bocca di aspirazione
11. Interruttore on/o
12. Chiusura a fascia
13. Compressore per pulizia cartucce ltro (400V/50Hz)
14. Targhette di pericolo superci calde
Segnalano il pericolo di ustioni dovuto all’alta
temperatura raggiungibile dalle superci indicate.
15. Targhetta di pericolo componenti elettrici sotto tensione
Segnala la presenza di componenti elettrici sotto
tensione.
Questo aspiratore genera un forte usso di aria che viene
aspirato dalla bocca di aspirazione (10) e fuoriesce dallo
scarico (7); dopo aver posizionato il tubo e gli accessori
vericare la corretta rotazione del motore.
Prima di avviare l’aspiratore, innestare il tubo di aspirazione
nell’apposita bocca, e innestare sulla parte terminale del
tubo l’accessorio adatto al tipo di lavorazione da eettuare;
riferirsi al catalogo accessori del costruttore o al servizio
assistenza del costruttore per la scelta dell’accessorio da
utilizzare.
Questo aspiratore è dotato di deettore interno che,
imprimendo un moto circolare centrifugo delle sostanze
aspirate, ne favorisce la caduta nel contenitore. L’aspiratore
è dotato di ltri che consentono il funzionamento nella
maggior parte delle applicazioni.
Optional di trasformazione
Per gli optional di trasformazione, prego riferirsi alla rete
commerciale del costruttore.
Le istruzioni per l’installazione degli optional sono contenute
nei kit di trasformazione.
ATTENZIONE!
Usare solo optional originali forniti ed autorizzati.
Accessori
Sono disponibili diversi accessori; prego riferirsi al catalogo
accessori del costruttore.
ATTENZIONE!
Usare solo accessori originali forniti ed autorizzati
dal costruttore.
Imballo e disimballo
Smaltire i materiali di imballaggio in accordo con la
legislazione in vigore.
Figura 2
A
(mm) B (mm) C (mm) Kg
1700 1350 700 196
Disimballo, movimentazione, utilizzo
e immagazzinaggio
Operare su superci piane ed orizzontali.
La portata del piano di appoggio deve essere adeguata al
peso dell’aspiratore).

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
5/16
I
Messa in esercizio - collegamento
alla rete elettrica
ATTENZIONE!
■Prima della messa in esercizio, accertarsi che
l’aspiratore non presenti danneggiamenti
evidenti.
■Prima di collegare l’aspiratore alla rete
accertarsi che la tensione indicata sulla
targhetta corrisponda a quella di rete.
■Introdurre la spina del cavo di collegamento
in una presa con contatto/collegamento di
terra correttamente installato. Accertarsi che
l’aspiratore sia spento.
■Le spine e i connettori dei cavi di collegamento
alla rete devono essere protetti da schizzi
d’acqua.
■Controllare il corretto collegamento alla rete
elettrica.
■Usare solo aspiratori con cavi di collegamento
alla rete elettrica in condizioni perfette (in
caso di danni al cavo vi è il pericolo di scosse
elettriche!).
■Vericare regolarmente l’assenza di danni e
segni di usura, screpolature o invecchiamento
del cavo di collegamento alla rete.
ATTENZIONE!
Durante il funzionamento evitare di:
■Calpestare, schiacciare, tirare o danneggiare il
cavo di collegamento alla rete elettrica.
■Staccare il cavo dalla rete solamente slando la
spina (non tirare il cavo stesso).
■In caso di sostituzione del cavo di
alimentazione elettrica, sostituirlo con uno
del tipo uguale a quello originale installato:
H07 RN - F (400V/50Hz), SOOW (230V/60Hz -
440V/60Hz), lo stesso requisito vale nel caso si
utilizzi una prolunga.
■Il cavo di alimentazione deve essere sostituito
dal Servizio Assistenza del costruttore o da
equivalente personale qualicato.
Prolunghe
Se si usa una prolunga, fare attenzione alla sezione che
deve essere adeguata per la corrente assorbita e al grado di
protezione dell’aspiratore.
Sezione minima dei cavi della prolunga:
Lunghezza massima = 20 m
Cavo = H07 RN-F (400V/50Hz) , SOOW (230V/60Hz-440V/60Hz)
Potenza massima (kW) 35
Sezione minima (mm2)2,5 4
ATTENZIONE!
Le prese, le spine, i connettori e la posa del cavo
della prolunga devono essere tali da mantenere il
grado di protezione IP dell’aspiratore riportato sulla
targhetta.
ATTENZIONE!
La presa di alimentazione dell’aspiratore deve
essere protetta da un interruttore dierenziale con
limitazione della corrente di guasto, che interrompa
l’alimentazione quando la corrente dispersa verso
terra supera 30 mA per 30 ms o un circuito di
protezione equivalente.
ATTENZIONE!
Non spruzzare mai acqua sull’aspiratore: vi è
pericolo per le persone e vi è il pericolo di creare
cortocircuito dell’alimentazione.
Aspirazione di sostanze asciutte
[ NOTA ]
I ltri in dotazione e il sacco di raccolta, se previsto,
devono essere installati correttamente.
ATTENZIONE!
Rispettare le norme di sicurezza relative ai
materiali aspirati.
Manutenzione e riparazione
ATTENZIONE!
Prima di eseguire lavori di pulizia o di
manutenzione e durante la sostituzione di parti,
scollegare l’aspiratore dalla sua sorgente di
alimentazione; la spina deve essere rimossa dalla
presa.
■Eseguire solo i lavori di manutenzione descritti
nel presente manuale.
■Usare solo ricambi originali.
■Non apportare modiche all’aspiratore.
Se non vengono rispettate queste indicazioni, si
può compromettere la vostra sicurezza inoltre
la dichiarazione di conformità CE emessa con la
macchina non è più valida.

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
6/16
Dati tecnici
Parametro Unità di
misura
Tensione/Frequenza V/Hz 400/50
Potenza kW 4
Rumorosità dB(A) 71
Rumorosità di picco* dB(A) 82
Protezione IP 55
Isolamento Classe F
Capacità del contenitore L 100
Ingresso di aspirazione (diametro) mm 70
Depressione massima hPa - mbar 294 - 294
Portata massima aria (con tubo, lunghezza: 3 m, diametro: 76
mm) m3/h - L/min’ 450 - 7500
Supercie ltro primario m215
Supercie ltro assoluto “H” in aspirazione - HEPA 14
secondo MPPS (EN 1822) m23,5
* Con compressore in funzione
** 400-480V/60Hz
Dimensioni
Figura 3
Modello BDC3140 DBP
A (mm) 1600
B (mm) 1200
C (mm) 600
Massa (kg) 181
Modello BDC3140 LPP
A (mm) 1600
B (mm) 1200
C (mm) 600
Massa (kg) 185
[ NOTA ]
■Condizioni di immagazzinamento:
Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%
■Condizioni di funzionamento:
Altitudine massima: 800 m
(Fino a 2.000 m con prestazioni ridotte)
Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
7/16
I
Comandi, indicatori e collegamenti
Figura 4
1. Leva di sgancio contenitore polveri
2. Leva bloccaggio ruota
3. Interruttore generale
4. Pulsante di start
5. Pulsante di stop
6. Spia bianca presenza tensione
7. Spia rossa intervento protezione termica
8. Regolatore di pressione compressore
Controlli prima dell’avviamento
Figura 5
1. Bocca di aspirazione
Prima dell’accensione controllare:
■che il ltro sia presente;
■che i serraggi siano bloccati;
■che il tubo di aspirazione e gli accessori siano
correttamente inseriti nella bocca di aspirazione (1);
■che siano presenti, se previsti, il sacco o il contenitore
di sicurezza di raccolta.
Non aspirare con elemento ltrante difettoso.
Avviamento
Figura 6
1. Freni ruote
Prima di avviare l’aspiratore bloccare i freni delle ruote (1).
Avviamento/arresto aspiratore
■Ruotare l’interruttore (3) (gura 4) in posizione “I” per
alimentare elettricamente l’aspiratore. Si accende la
spia (6) (gura 4) di presenza tensione.
■Premere il pulsante di start (4) (gura 4) per eettuare
l’avviamento.
■Premere il pulsante di stop (5) (gura 4) per eettuare
l’arresto.
■Ruotare l’interruttore (3) (gura 4) in posizione “0” per
disalimentare elettricamente l’aspiratore.
■Il macchinario è dotato di valvola clapet (2) installata
sul canale di soaggio del motore. Tale componente
ha la funzione di chiudere il canale di soaggio in caso
di avviamento della macchina a fasi invertite, questo si
rende necessario per evitare che venga soata (e non
aspirata) aria dal bocchettone di aspirazione.
■In fase di avviamento della macchina vericare il
corretto senso di rotazione del compressore, indicato
dalla freccia (3) posta sulla calotta di protezione.
ATTENZIONE!
Il pulsante (8 e 10) (gura 4) di accensione/
spegnimento del compressore deve sempre essere
in posizione “I” durante il funzionamento.
ATTENZIONE!
Vericare la pressione dell’aria utilizzata per la
pulizia dei ltri prodotta dal compressore.
Non deve mai superare il valore di 5,5 bar, se
necessario intervenire per ristabilire una corretta
regolazione agendo sui relativi regolatori di
pressione (9 e 11) (gura 4).
ATTENZIONE!
L’accensione della spia (7) (gura 4) segnala
l’intervento della protezione termica dell’unità
aspirante dovuto da un’assorbimento elettrico
eccessivo della stessa.
Arresto di emergenza
Ruotare l’interruttore generale (3) (gura 4) in posizione “0”.
Svuotamento del contenitore polveri
ATTENZIONE!
!ATTENZIONE! Per sollevare il contenitore e
procedere al suo svuotamento, se occorre la
movimentazione tramite carrello elevatore,
utilizzare il kit 4056000394 qualora il peso
complessivo del contenitore e del materiale
raccolto al suo interno non superi gli 80 kg. Per pesi
superiori, utilizzare i kit Z5 36073, Z5 36074
ATTENZIONE!
Prima di eettuare questi lavori spegnere la
macchina e rimuovere la spina dalla presa di
corrente.
Figura 7
1. Contenitore polveri
2. Leva di sgancio del contenitore polveri
Versione normale
■Sganciare il contenitore polveri (1), mediante la leva
(2), quindi slarlo e svuotarlo.
■Controllare l’integrità e il corretto posizionamento della
guarnizione di tenuta.
■Riposizionare il contenitore e riagganciarlo..

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
8/16
Funzionamento cartucce ltranti
Figura 9
1. Dispositivo elettropneumatico
2. Cartucce ltranti
3. Temporizzatore
Le cartucce ltranti (2) hanno lo scopo di eettuare il
ltraggio dell’aria aspirata. L’aspiratore è fornito di un
dispositivo elettropneumatico (1) di pulizia alternata delle
cartucce ltranti (2) interamente automatico, che garantisce
continuità nel lavoro.
Alimentato con una tensione di 24V, è completo di
temporizzatore (3) ciclico che consente la regolazione dei
seguenti tempi:
T3= intervallo di tempo tra un ciclo di pulizia e il successivo
impostato a 0 secondi;
T2= intervallo di tempo tra una pulizia della cartuccia (2) e
quella successiva impostato a 20 secondi;
T1= tempo di apertura dell’elettrovalvola di scarico dell’aria
in controcorrente all’interno della cartuccia, impostato a
2 ÷ 3 decimi di secondo. Più breve è questo tempo, più
energica è l’azione di pulizia.
Per l’esatta regolazione vedere la posizione delle frecce
sui pomelli del temporizzatore (3).
Le impostazioni di fabbrica non devono essere
modicate senza previa autorizzazione da parte di
Blastrac.
Le tre elettrovalvole del dispositivo elettropneumatico
comandano la pulizia delle relative cartucce ltro.
Figura 16
1. Elettrovalvola pulizia ltro E1
2. Elettrovalvola pulizia ltro E2
3. Elettrovalvola pulizia ltro E3
Sostituzione e uso dello scarico
basculante (BDC3140 LPP)
Procedura di posizionamento del sistema Longopac®
Sostituzione e uso sacco di plastica
singolo
Figura 8A
Inlare il sacco di plastica all’esterno del supporto dello
scarico basculante facendo attenzione che la base del sacco
si appoggi alla piattaforma inferiore di sostegno e bloccare la
parte superiore del sacco con la cinghia.
Trasporto in sicurezza del tubo di
aspirazione
Procedura di rimozione del tubo
Manutenzione, pulizia e
decontaminazione
ATTENZIONE!
Le precauzioni di seguito descritte devono
essere applicate durante tutte le operazioni di
manutenzione, incluso la pulizia e sostituzione del
ltro.
■Per la manutenzione da parte dell’utilizzatore,
l’apparecchio deve essere smontato, pulito
e revisionato, per quanto ragionevolmente
applicabile, senza causare rischi al personale di
manutenzione e a terzi. Le precauzioni adatte
includono la decontaminazione prima dello
smontaggio, condizioni per la ventilazione
ltrata dell’aria di scarico del locale in cui
l’apparecchio è smontato, la pulizia dell’area
di manutenzione e un’adatta protezione del
personale.
Gli scomparti non stagni alla polvere vanno aperti
con utensili adeguati (cacciaviti, chiavi, ecc.) e
puliti accuratamente.
■Far eseguire un controllo tecnico almeno una
volta all’anno, per esempio: controllo del ltro
alla ricerca di danni relativi alla tenuta d’aria
dell’apparecchio e del funzionamento corretto
del quadro elettrico di comando. Tale controllo
deve essere eseguito dal costruttore o da una
persona competente.
Smontaggio e sostituzione dei ltri
ATTENZIONE!
Quando l’aspiratore tratta sostanze pericolose i
ltri sono contaminati, pertanto occorre:
■Operare con cautela evitando di disperdere
polvere e/o materiale aspirato.
■Inserire i ltri smontati e/o sostituiti in un
sacchetto di plastica impenetrabile.
■Richiuderlo ermeticamente.
■Smaltire i ltri in accordo con le leggi vigenti.
ATTENZIONE!
La sostituzione dei ltri non deve essere eseguita
con leggerezza. Occorre rimpiazzarli con altri dalle
identiche caratteristiche, di capacità ltrante di
supercie esposta.
In caso contrario si pregiudica il corretto
funzionamento dell’aspiratore.

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
9/16
I
Sostituzione delle cartucce ltro
Figura 10
1. Tubo di aspirazione
2. Fascetta di ssaggio
3. Tubo aria compressa
4. Cavo elettrico
5. Connettore elettrico
6. Leva di sgancio
7. Coperchio
8. Supporto cartucce ltro
9. Cartuccia ltro
10. Dado di ssaggio cartuccia ltro
11. Lateralino
Prima di eettuare questi lavori spegnere la macchina e
rimuovere la spina dalla presa di corrente.
■Smontare il tubo di aspirazione (1) e la relativa fascetta (2).
■Scollegare il tubo dell’aria compressa (3) sganciando il
relativo attacco rapido.
■Scollegare il cavo di elettrico (4) sganciando il
connettore (5).
■Agire sulla leva (6) per smontare il coperchio (7) e il
lateralino (11).
■Smontare il supporto (8) con le cartucce ltro.
■Smontare le cartucce ltro (9) svitando i dadi di
ssaggio (10).
■Montare le nuove cartucce ltro e procedere in
modo inverso a quanto descritto per rimontare tutti i
componenti nel contenitore di aspirazione, assicurandosi
di riconnnettere gli allacciamenti elettrici e pneumatici
precedentemente scollegati.
Durante il rimontaggio ruotare il coperchio nché il
dispositivo elettropneumatico non trova l’alloggiamento
e la posizione corretta rispetto al supporto cartucce.
■Smaltire le cartucce ltro sostituite in accordo con la
legislazione vigente.
Sostituzione del ltro assoluto
ATTENZIONE!
Durante questi lavori fare attenzione a non
sollevare polvere. Indossare mascherina P3 ed altri
indumenti e guanti di protezione (DPI) adeguati
alla pericolosità della polvere raccolta, riferirsi alla
legislazione in vigore.
ATTENZIONE!
Non riutilizzare il ltro assoluto una volta smontato
dall’aspiratore.
Figura 11
1. Cappello aspirazione
2. Leva di bloccaggio
3. Bullone di sicurezza
4. Ghiera di bloccaggio ltro assoluto
5. Disco ssaggio ltro assoluto
6. Filtro assoluto
Prima di eettuare questi lavori spegnere l’aspiratore e
rimuovere la spina dalla presa di corrente.
■Sbloccare il bullone di sicurezza (3).
■Agire sulla leva (2) per sbloccare il cappello (1) quindi
estrarlo dall’aspiratore sollevandolo.
■Svitare la ghiera (4).
■Estrarre il disco di ssaggio (5) e il ltro assoluto (6).
■Inserire il ltro assoluto (6) in un sacco di plastica,
chiudere ermeticamente il sacco, smaltire il ltro in
accordo con la legislazione vigente.
■Introdurre un nuovo ltro (6) con caratteristiche di
ltrazione uguali a quello sostituito.
■Bloccare il ltro assoluto con il disco (5) e riavvitare la
ghiera (4).
■Reinserire il cappello (1).
■Fissare il cappello mediante la leva (2) e bloccare
nuovamente il bullone di sicurezza (3).
Controllo e pulizia ventola di
rareddamento motore
Al ne di evitare surriscaldamento del motore elettrico,
in particolare se si opera in zone polverose, eettuare
periodicamente la pulizia della ventola di rareddamento del
motore.

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
10/16
Controllo tenute
Figura 12
1. Tubo collegamento aspirazione
2. Tubo
■Verica integrità tubazioni
Controllare l’integrità e il corretto ssaggio del tubo (1)
di collegamento aspirazione.
In caso di lesioni, rotture o in caso di anomalo
accoppiamento del tubo sui bocchettoni di raccordo,
procedere alla sostituzione del tubo.
Quando vengono trattati materiali collosi, controllare
le possibili occlusioni che possono intervenire lungo il
tubo (2), nel bocchettone e sul deettore presente nella
camera ltrante.
Per la pulizia raschiare dall’esterno del bocchettone
e rimuovere il materiale depositato come indicato in
gura.
Figura 13
1. Guarnizione di tenuta
2. Viti
3. Camera ltrante
■Verica tenuta camera ltrante
Se la guarnizione di tenuta (1) tra il contenitore e la
camera ltrante (3) non garantisce la tenuta:
▪Allentare le quattro viti (2) che bloccano la camera
ltrante (3) alla struttura dell’aspiratore.
▪Fare scendere la camera ltrante (3) mediante le
relative asole e, raggiunta la posizione di tenuta,
ribloccare le viti (2).
Se la guarnizione (1) presenta lacerazioni, fessure, ecc.,
occorre procedere alla sua sostituzione.
Smaltimento aspiratore
Figura 14
Smaltire l’aspiratore in accordo con la legislazione vigente.
■Corretto smaltimento del prodotto (riuti elettrici
ed elettronici) (Applicabile nei paesi dell’Unione
Europea e in quelli con sistema di raccolta
dierenziata)
Il marchio (Fig. 14), riportato sul prodotto o sulla sua
documentazione, indica che il prodotto non deve essere
smaltito con altri riuti domestici al termine del ciclo di vita.
Per evitare eventuali danni all’ambiente o alla salute causati
dall’inopportuno smaltimento dei riuti, si invita l’utente a
separare questo prodotto da altri tipi di riuti e di riciclarlo in
maniera responsabile per favorire il riutilizzo sostenibile delle
risorse materiali.
Questo prodotto non deve essere smaltito unitamente ad
altri riuti commerciali.
Schemi elettrici
Figura 15 - 16
Nome Componente 400V - 50Hz
Q1 Interruttore
generale 8 39556
Q2 Salvamotore
9-12,5 A 4083901540 4083901545
Q3 Salvamotore
1,1-1,6 A 4083901533 4083901545
KM1 Teleruttore 4083901550
TS2 Timer ciclico 8 391107

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
11/16
I
Procedura di posizionamento del sistema Longopac®
2. Inserire il sacco Longopac®e tagliare i collegamenti
3. Preparare il sacco sul supporto, estrarre l'estremità e iniziare
1. Rimuovere il supporto

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
12/16
4. Posizionare il supporto sull'aspirapolvere
5. Chiusura a "collo d'anatra" del sacco con nastro adesivo

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
13/16
I
Procedura di rimozione del tubo
2. Sistemare il tappo
dell'aspirazione
1. Rimuovere il tubo
comprensivo
di attacco
dall'aspirapolvere
3. Arrotolare il tubo 4. Inlare le due
estremità l'una
nell'altra
5. Utilizzare una
cinghia o un nastro
per il trasporto e
immagazzinaggio al
riparo dalla polvere

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
14/16
Ricambi consigliati
Di seguito si elencano i ricambi che si consiglia di tenere sempre disponibili così da velocizzare eventuali interventi di
manutenzione.
Per l’ordinazione riferirsi al catalogo parti di ricambio del costruttore.
Denominazione Codice
+
Filtro primario a cartuccia E10601
Guarnizione anella portaltro Z8 17026
Guarnizione camera ltro 40000762
LongoPac cassette, 4x 20mtr. BLS1058
Filtro assoluto 4081700936

Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
15/16
I
Ricerca guasti
Inconveniente Causa Rimedio
L’aspiratore non parte Mancanza di corrente Vericare se c’è tensione alla presa.
Vericare che la spina ed il cavo siano
integri.
Se necessario richiedere l’assistenza di
un tecnico del costruttore.
L’aspiratore non aspira ecacemente Filtri intasati Vericare il funzionamento della pulizia
ltri o sostituire i ltri.
Controllare la funzionalità del
compressore (vedere manuale
relativo).
Vericare che gli ugelli dell’aria
compressa siano allineati con le
cartucce.
Tubo di aspirazione intasato Controllare il condotto di aspirazione e
pulirlo.
L’aspiratore si è arrestato
improvvisamente Intervento del salvamotore Controllare la regolazione del salvamotore.
Controllare l’assorbimento del motore.
Svuotare il contenitore.
Se necessario richiedere l’assistenza di
un tecnico del costruttore.
Perdita di polvere dall’aspiratore I ltri si sono rotti Sostituirli con altri di identica
categoria.
Il ltro non è adeguato Sostituirlo con altro di categoria idonea
e vericare.
Presenza di correnti elettrostatiche
sull’aspiratore Mancata o ineciente messa a terra Vericare tutte le messe a terra. In particolare il raccordo al bocchettone
di aspirazione; inoltre sostituire il tubo
con uno antistatico.
L’aspiratore si avvia ma non aspira aria
dal bocchettone Possibile avvio della macchina a fasi invertite (Valvola clapet chiusa) Arrestare la macchina ed invertire le due fasi sulla spina di alimentazione.
Una volta completate le operazioni
riavviare la macchina.

I
Manuale d’uso BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
16/16

Instruction Manual BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
1/16
GB
Table of contents
Instructions for use.........................................................................................................2
Operator’s safety............................................................................................................................. 2
General information for using the vacuum cleaner.......................................................................... 2
Proper uses..................................................................................................................................... 2
Improper Use................................................................................................................................... 2
Dust emissions in the environment ................................................................................................. 3
General recommendations.............................................................................................................. 3
EC Declaration of conformity........................................................................................................... 3
Vacuum cleaner description...........................................................................................4
Labels.............................................................................................................................................. 4
Optional kits..................................................................................................................................... 4
Accessories..................................................................................................................................... 4
Packing and unpacking ................................................................................................................... 4
Unpacking, moving, use and storage.............................................................................................. 4
Setting to work - connection to the power supply............................................................................ 5
Extensions....................................................................................................................................... 5
Dry applications............................................................................................................................... 5
Maintenance and repairs................................................................................................................. 5
Technical data ................................................................................................................................. 6
Dimensions...................................................................................................................................... 6
Controls, indicators and connections .............................................................................................. 7
Inspections prior to starting ............................................................................................................. 7
Starting............................................................................................................................................ 7
Emergency stopping........................................................................................................................ 7
Emptying the container.................................................................................................................... 7
Operation of the ltering cartridges ................................................................................................. 8
Tilting discharge device replacement and use (BDC3140 LPP)...................................................... 8
Single plastic bag replacement and use.......................................................................................... 8
Check the vacuum hose for integrity. .............................................................................................. 8
Maintenance, cleaning and decontamination.................................................................................. 8
Filter disassembly and replacement................................................................................................ 8
Filter cartridge replacement............................................................................................................. 9
Absolute lter replacement.............................................................................................................. 9
Motor cooling fan inspection and cleaning ...................................................................................... 9
Tightness inspection...................................................................................................................... 10
Disposing of the vacuum cleaner .................................................................................................. 10
Wiring diagrams ............................................................................................................................ 10
Procedure for Longopac®system installation.................................................................................11
Procedure for hose removal.......................................................................................................... 13
Recommended spare parts ..........................................................................................14
Troubleshooting ............................................................................................................15
Translation of original instructions

GB
Instruction Manual BDC3140 DBP/LPP-3020
www.blastrac.eu ‒ [email protected]
2/16
Instructions for use
Read the operating instructions and comply with the important safety
recommendations identied by the word WARNING!
Operator’s safety
WARNING!
Before starting the device, it is absolutely
essential to read these operating
instructions and to keep them ready at
hand for consultation.
The vacuum cleaner can only be used by people
who are familiar with the way it works and who
have been explicitly authorised and trained for the
purpose.
Before using the device, the operators must be
informed, instructed and trained on how to work
it and for which substances its usage is permitted
including the safe method for removing and
disposing of the vacuumed material.
WARNING!
The use of the device by people (including children)
with limited physical and mental capacities or
lacking in experience and knowledge is strictly
forbidden, unless they are supervised by a person
who is experienced in the use and safe handling of
the machine.
Children must be supervised to make sure they will
not play with the device.
General information for using the
vacuum cleaner
Use the vacuum cleaner in accordance with the laws in force
in the country where it is used.
Besides the operating instructions and the laws in force
in the country where the device is used, the technical
regulations for ensuring safe and correct operation must
also be observed (Legislation concerning environmental and
labour safety, i.e. European Union Directive 89/391/EC and
successive Directives).
Do not perform any operation that could jeopardize the
safety of people, property and the environment.
Comply with the safety indications and prescriptions in this
instruction manual.
Proper uses
This vacuum cleaner is suitable for commercial use, in
hotels, schools, hospitals, factories, shops, oces and
apartment hotels for example, for hire and in any case for
purposes other than normal domestic use.
This vacuum cleaner was conceived to clean and collect solid
and liquid non-ammable materials indoor and outdoor.
WARNING – This device can be used for dry materials only.
■Always leave enough room around the device to reach
the controls easily.
The device has been designed to be used by one operator at
a time.
This vacuum cleaner consists of an automated vacuum unit,
with a lter upstream and a container for collecting the
vacuumed material.
Improper Use
WARNING!
The following use of the device is strictly forbidden:
■Outdoors in case of atmospheric precipitation.
■When not used on level horizontal surfaces.
■When the ltering unit is not installed.
■When the vacuum inlet and/or hose are turned
to face parts of the human body.
■When the dust container is not installed.
■Use without the guards, protective covers and
safety systems installed by the manufacturer.
■When the cooling vents are partially or totally
clogged.
■When the vacuum cleaner is covered with
plastic or fabric sheets.
■When the air outlet is partially or totally closed.
■When used in narrow areas where there is no
fresh air.
■Vacuuming the following materials:
1. Burning materials (embers, hot ashes, lit
cigarettes, etc.).
2. Naked ames.
3. Combustible gas.
4. Flammable liquids, aggressive fuels
(gasoline, solvents, acids, alkaline solutions,
etc.).
5. Explosive dust/substances and/or ones
liable to ignite in a spontaneous way (such
as magnesium or aluminium dusts, etc.).
NB: Fraudulent use is not admitted.
