Blaupunkt IVHS-01 Specification sheet

In Car Video
IVHS-01 7 607 003 590
Bedienungsanleitung IR-Kopfhörer
Operating instructions for IR-headphones
Mode d’emploi du casque-IR
Istruzioni per l’uso della IR-cuffia
Gebruiksaanwijzing IR-hoofdtelefoon
Bruksanvisning IR-Hörlurar
Instrucciones de manejo Auriculares IR
Instruções de serviço para auscultadores IV
Betjeningsvejledning IR-hovedtelefon
http://www.blaupunkt.com

2
1Infrarotsensoren
2Ein- /Ausschalter
3Stereo / Mono
4Lautstärkeregler
IR-KOPFHÖRER
Bedienungsanleitung
1. Schalten Sie das Gerät mit dem In-
frarotsenderein(z.B.Deckenmoni-
tor).
2. Schalten Sie den Ein-/Ausschalter
2amKopfhörerein(Kontrollanzei-
ge leuchtet).
5Batteriefachdeckel
6Ohrpolster
7Verstellbares Kopfpolster
3. Stellen Sie die gewünschte Laut-
stärke mit dem Lautstärkeregler 4
an der linken Seite ein und achten
Sie dabei darauf, dass Sie die Sen-
soren nicht verdecken.
1
2
4
5
3
6
7

DANSK
3
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS

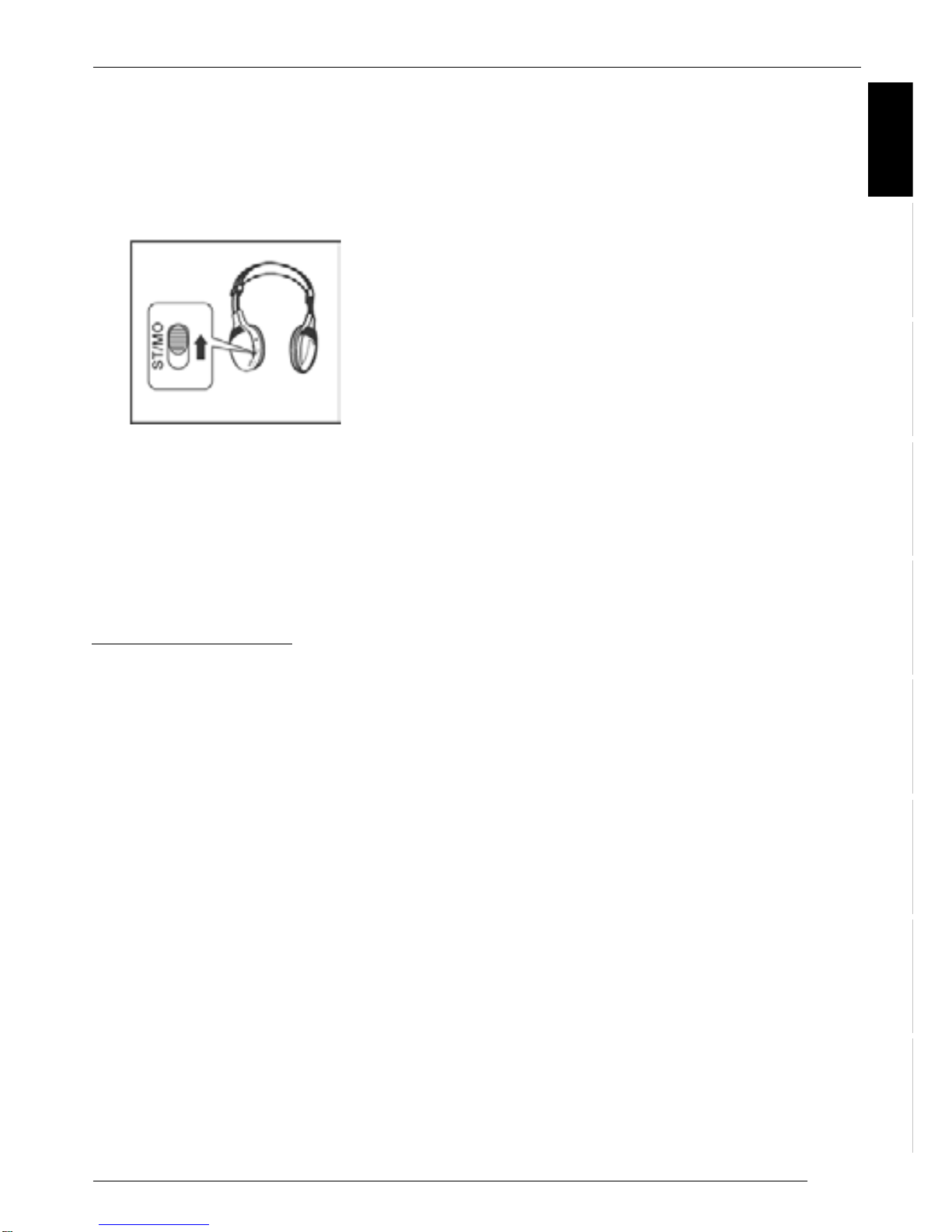

4. Schalten Sie für einen Stereoeffekt
denStereoschalter3ein(ST).Bei
Mono - Audio- / Videogeräten stel-
len Sie den Schalter auf die Positi-
on Mono (MO).
IR-KOPFHÖRER
5. Empfangspositionen:
DerKopfhörer/Empfängerempfängt
die IR-Signale innerhalb bestimm-
ter Reichweiten aus allen Richtun-
gen.
Den besten Empfang haben Sie,
wenn Sie sich mit dem Kopfhörer
nicht weiter als 5 Meter vom Sen-
der entfernen.
6. Batterien einlegen:
Öffnen Sie das Batteriefach 5.
Legen Sie die Batterien (2xAAA),
wie im Batteriefach abgebildet, ein.
Schließen Sie das Batteriefach.
Technische Daten
Stereo-Kopfhörer:
Bauart
Wandlersystem
Impedanz
Frequenzgang
Schalldruckpegel
Verzerrung
Infrarotwellenlänge
Modulation
Trägerfrequenz
Energieversorgung
Betriebszeit der Batterie
(bei Normallautstärke)
Gewicht
Reichweite
dynamisch offen
40 mm Mylar-Membrane
32 Ohm ±6,4 Ohm
20 Hz - 23 kHz
98 dB / 1 % Klirrfaktor
1 % Gesamtklirrfaktor bei
Nennschalldruck
845 nm ±5 nm
FM
rechts 2,8 MHz, links 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
ca. 48 Stunden
ca. 175 g (ohne Batterien)
ca. 7 Meter

4

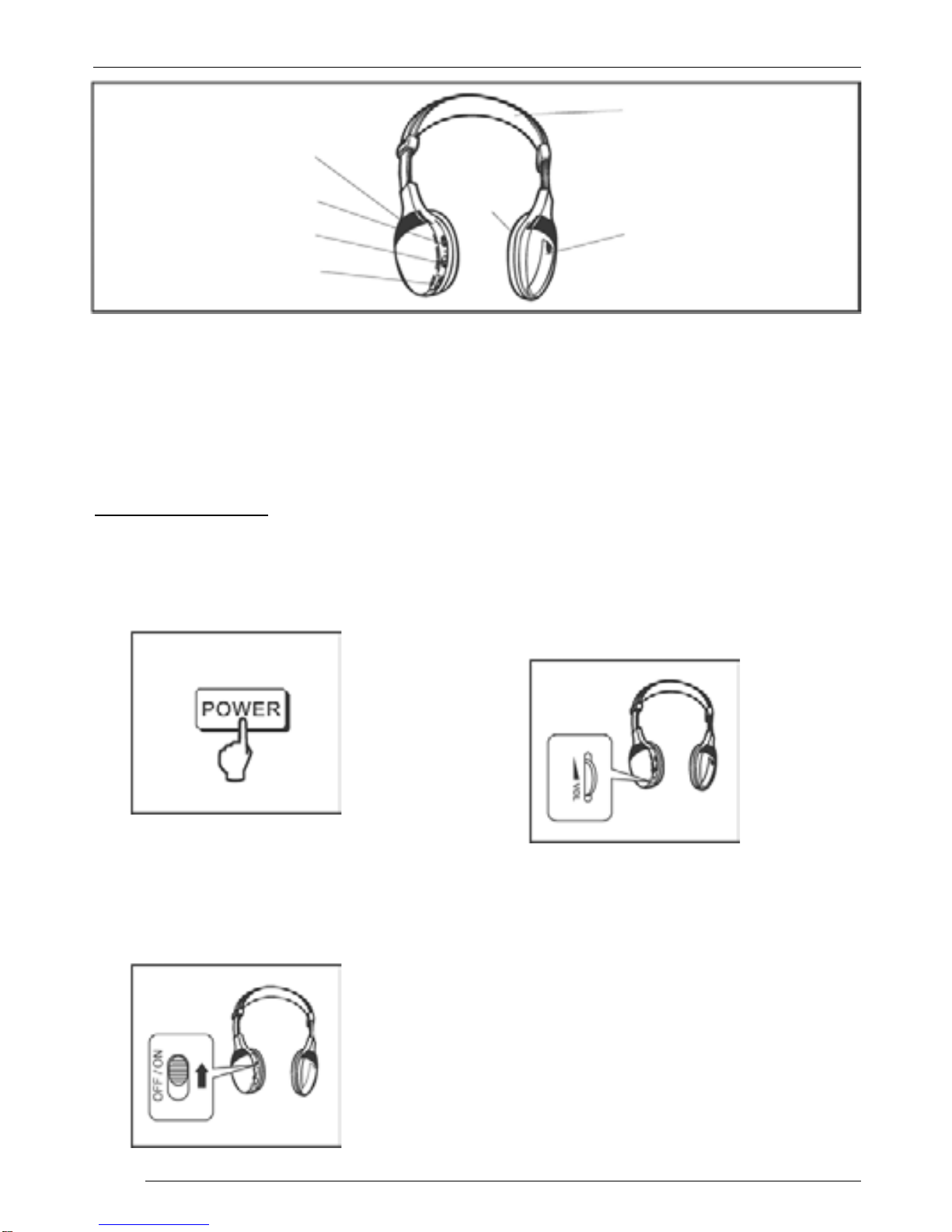

1Infrared sensors
2On/off switch
3Stereo / mono
4Volume control
IR-HEADPHONES
Operating instructions
1. Switch on the device that has the
infrared transmitter (e.g. ceiling-
mounted monitor).
2. Move the on/off switch 2on the
headphones to the on position (in-
dicator light illuminates).
5Battery compartment cover
6Ear cushion
7Adjustable headband
3. Adjust your preferred volume using
the volume control 4on the left
whilst making sure you do not ob-
struct the sensors.
1
2
4
5
3
6
7

DANSK
5
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS

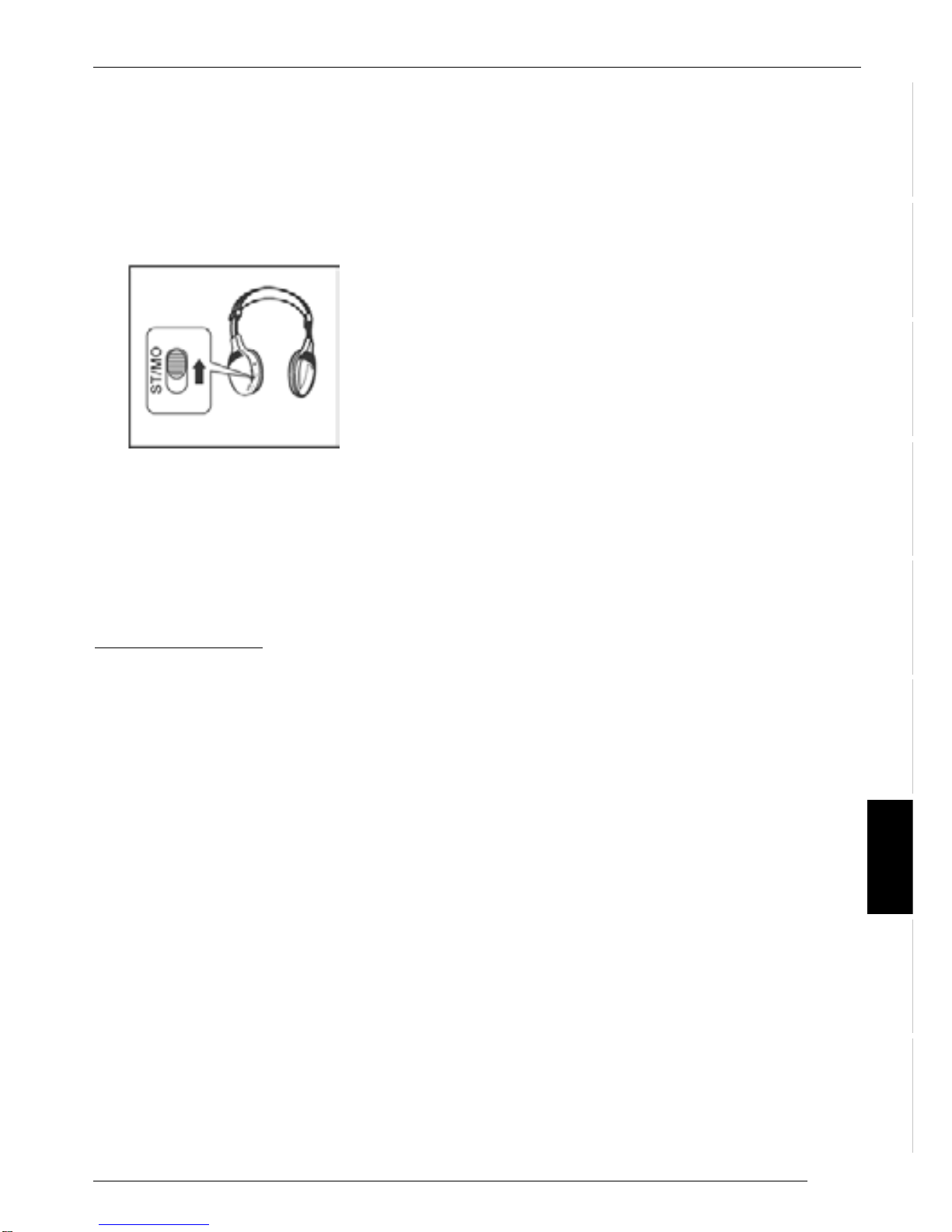

4. For stereo audio, move the switch
3tothestereoposition(ST).Move
theswitchtothemonoposition(MO)
for mono audio/video devices.
IR-HEADPHONES
5. Reception position:
The headphones/receiver receives
the IR signals within certain ranges
from all directions.
You will enjoy the best reception
if you stay within a distance of
5 metres from the transmitter.
6. Inserting batteries:
Open the battery compartment 5.
Insert the batteries (2xAAA) as
shown in the diagram inside the
battery compartment.
Close the battery compartment.
Specifications
Stereo headphones:
Type
Transducer system
Impedance
Frequency response
Sound pressure level
Distortion
Infrared wavelength
Modulation
Carrier frequency
Power supply
Battery operating time
(at normal volume level)
Weight
Range
dynamic, open
40 mm mylar membrane
32 ohm ±6.4 ohm
20 Hz - 23 kHz
98 dB / 1 % distortion factor
1 % total harmonic distortion at nomi-
nal sound pressure
845 nm ±5 nm
FM
right 2.8 MHz, left 2.3 MHz
2 x 1.5 V (AAA)ALKALINE
approx. 48 hours
approx. 175 g (without batteries)
approx. 7 metres

6
1Capteur infrarouge
2Touche Marche /Arrêt
3Stéréo / Mono
4Bouton de réglage du volume
CASQUE-IR
Mode d’emploi
1. Allumer l’appareil avec l’émetteur
infrarouge (par ex. écran au pla-
fond).
2. Allumer le casque avec la touche
Marche/Arrêt 2du casque (le
voyant de contrôle est allumé).
5Couvercle du compartiment des
piles
6Rembourrage oreille
7Serre-tête réglable
3. Réglerlevolumeaumoyendubou-
ton de réglage du volume 4sur la
gauche et s’assurer que les cap-
teurs ne soient pas couverts.
1
2
4
5
3
6
7

DANSK
7
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Activer le mode stéréo (ST) au
moyen du commutateur Stéréo 3.
En cas d’appareils audio/vidéo
mono, mettre le commutateur sur
Mono (MO).
CASQUE-IR
5. Positions de réception:
Le casque/récepteur reçoit les si-
gnauxIRdanscertainesportéesde
touteslesdirections.Pourobtenirla
meilleureréceptionpossible,nepas
éloigner le casque de plus de
5 mètres de l’émetteur.
6. Insertion des piles:
Ouvrirlecompartimentdespiles5.
Insérer les piles (2xAAA), comme
montré dans le compartiment.
Fermer le compartiment.
Spécifications
Casque stéréo :
Construction
Système convertisseur
Impédance
Bande passante
Niveau de pression acoustique
Distorsion
Longueur d’onde infrarouge
Modulation
Fréquence porteuse
Alimentation
Fonctionnement de la pile
(volume normal)
Poids
Portée
dynamique ouvert
membrane Mylar 40 mm
32 ohms ±6,4 ohms
20 Hz - 23 kHz
98 dB / distorsion 1 %
facteur de distorsion total 1 % -
pression sonore nominale
845 nm ±5 nm
FM
à droite 2,8 MHz, à gauche 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
env. 48 heures
env. 175 g (sans piles)
env. 7 mètres

8
1Sensori a raggi infrarossi
2Inserimento/Disinserimento
3Stereo / Mono
4Regolatore del volume
IR-CUFFIA
Istruzioni d’uso
1. Inseritel’apparecchioconiltrasmet-
titore di raggi infrarossi (p. es. mo-
nitor sotto il tetto).
2. Inserite l’interruttore 2ON/OFF
sulla cuffia (p. es. monitor sotto il
tetto).
5Coperchio del vano batterie
6Cuscinetto per l’orecchio
7Fascia regolabile per la testa
3. Con il regolatore del volume sulla
sinistra impostate il volume deside-
rato 4, facendo attenzione a non
coprire i sensori.
1
2
4
5
3
6
7

DANSK
9
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Per sentire l’effetto stereo (ST) in-
serite l’interruttore stereo 3. Nel
casodiapparecchi audio/video con
modalità mono regolate l’interrutto-
re sulla posizione mono (MO).
IR-CUFFIA
5. Posizioni di ricezione:
Nell’ambito di un determinato rag-
gio d’azione la cuffia/il ricevitore ri-
cevono i segnali IR da tutte le dire-
zioni. La ricezione ottimale si ha
stando con la cuffia ad una distan-
za dal tra-smettitore non superiore
ai 5 metri.
6. Inserimento delle batterie
Aprite il vano batterie 5.
Inserite le batterie (2xAAA), così
comeindicatodalloschizzodelvano
batterie.
Chiudete il vano batterie.
Specificazioni
Cuffia stereo:
Tipo
Sistema di convertitore
Impedenza
Risposta in frequenza
Livello pressione acustica
Distorsione
Lunghezza raggi infrarossi
Modulazione
Frequenza portante
Alimentazione corrente
Durata delle batterie
(a livello normale di volume)
Peso
Raggio d’azione
dinamica aperta
membrana Mylar da 40 mm
32 ohm ±6,4 ohm
20 Hz - 23 kHz
98 dB / 1 % fattore di distorsione
1 % fattore totale di distorsione a livello
nominale di pressione acustica
845 nm ±5 nm
FM
destra 2,8 MHz, sinistra 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
circa 48 ore
circa 175 g (senza batterie)
circa 7 metri

10
1Infraroodsensoren
2Schakelaar aan / uit
3Stereo / mono
4Volumeregelaar
IR-HOOFDTELEFOON
Gebruiksaanwijzing
1. Schakel het apparaat in met de in-
fraroodzender(bv.plafondmonitor).
2. Zet de hoofdtelefoon aan met de
aan-/uitschakelaar 2(controle-
lampje gaat branden).
5Deksel batterijvak
6Oorbekleding
7Verstelbare hoofdband
3. Stelhetgewenstevolumeinmetde
volumeregelaar 4en let er daarbij
op dat u de sensoren niet afdekt.
1
2
4
5
3
6
7

DANSK
11
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Zet voor een stereo-effect de ste-
reoschakelaar 3aan (ST). Bij
mono-audio-/videoapparaten zet u
de schakelaar in de mono-stand
(MO).
IR-HOOFDTELEFOON
5. Ontvangstposities:
De hoofdtelefoon/ontvanger ont-
vangtdeIR-signalenbinnenbepaal-
de reikwijdten uit alle richtingen. U
hebt de beste ontvangst wanneer u
met de hoofdtelefoon niet verder
danvijfmeter van de zender verwij-
derd bent.
6. Batterijen plaatsen:
Open het batterijvak 5. Plaats de
batterijen(2xAAA)zoalsafgebeeld
in het batterijvak. Sluit het batterij-
vak.
Specificaties
Stereohoofdtelefoon:
Type
Convertersysteem
Impedantie
Frequentiegebied
Geluidsdruk
Vervorming
Infrarood-golflengte
Modulatie
Draagfrequentie
Voedingsspanning
Levensduur van de batterij
(bij normaal volume)
Gewicht
Reikwijdte
dynamisch open
40 mm mylar-membraan
32 Ohm ±6,4 Ohm
20 Hz - 23 kHz
98 dB / 1 % vervorming
1 % totale vervormingsfactor bij
nominaal geluidsniveau
845 nm ±5 nm
FM
rechts 2,8 MHz, links 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
ca. 48 uur
ca. 175 g (zonder batterijen)
ca. 7 meter

12
1Sensorer för infrarött ljus
2Strömbrytare
3Stereo/mono
4Volymkontroll
IR-HÖRLURAR
Bruksanvisning
1. Koppla Till apparaten som är utrus-
tadmedinfrarödsändaren(t.ex.tak-
monterad bildskärm).
2. Slå på strömbrytaren på hörlurarna
2(indikatorlampan tänds).
5Lock till batterifack
6Öronkudde
7Justerbar bygel
3. Ställ in önskad volym med volym-
kontrollen 4på vänster sida och
se till att inte täcka över sensore-
rna.
1
2
4
5
3
6
7

DANSK
13
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Slå på stereoläget 3för stereo-
effekt(ST).Påenmono-audio/video
ställerdureglagetimonoläge(MO).
IR-HÖRLURAR
5. Mottagningspositioner:
Hörlurarna/mottagarentaremot IR-
signalerinomvissräckviddfrånalla
riktningar. För bästa mottagning får
du inte förflytta dig längre bort från
sänd-aren än 5 meter med hörlura-
rna.
6. Lägga i batterier:
Öppna batterifacket 5. Lägg i bat-
terierna (2xAAA) enligt bilden i bat-
terifacket. Stäng batterifacket.
Specifikationer
Stereohörlurar:
Konstruktion
Omvandlingssystem
Impedans
Frekvenskurva
Ljudtrycksnivå
Distorsion
Infraröd våglängd
Modulering
Bärfrekvens
Energiförsörjning
Batteriets livslängd
(vid normal volym)
Vikt
Räckvidd
dynamiskt öppna
40 mm mylar-membran
32 Ohm ±6,4 Ohm
20 Hz - 23 kHz
98 dB / 1 % klirrfaktor
1 % totalklirrfaktor vid nominellt
ljudtryck
845 nm ±5 nm
FM
höger 2,8 MHz, vänster 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
ca 48 timmar
ca 175 g (utan batterier)
ca 7 meter

14
1Sensores infrarrojos
2Botón de encendido / apagado
3Sonido estéreo (ST) / mono (MO)
4Regulador del volumen
AURICULARES IR
Instrucciones de manejo
1. Encienda el equipo con el sensor
infrarrojo (p. ej. monitor de techo).
2. Encienda los auriculares con el
botón de encendido/apagado 2
(el piloto de control se ilumina).
5Tapa del compartimento de las
pilas
6Protección para los oídos
7Diadema regulable
3. Reguleelvolumencon elregulador
4situadoenlaparteizquierdaase-
gurándose de no dejar tapados los
sensores.
1
2
4
5
3
6
7

DANSK
15
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Si desea escuchar el sonido con
efecto estéreo, coloque el interrup-
tor 3en la posición (ST). Si es-
cuchaunequipodeaudio/vídeocon
sonidomono,coloqueel interruptor
en la posición (MO).
AURICULARES IR
5. Posiciones de recepción:
El auricular/receptor recibe las
señales infrarrojas desde cualquier
dirección dentro de determinadas
coberturas. La mejor recepción se
consigue con los auriculares a una
distanciadel emisor que no exceda
de 5 metros.
6. Colocar las pilas:
Abra el compartimento para pilas
5.Coloquelaspilas(2xAAA)como
aparece indicado en el comparti-
mento.
Cierre el compartimento.
Datos técnicos
Auriculares estéreo:
Diseño
Sistema de conversión
Impedancia
Paso de frecuencia
Nivel de intensidad acústica
Distorsión
Longitud de onda infrarroja
Modulación
Frecuencia portadora
Suministro de energía
Autonomía de la pila
(a volumen normal)
Peso
Radio de alcance
dinámicamente abierto
membrana de Mylar de 40 mm
32 ohmios ±6,4 ohmios
20 Hz - 23 kHz
98 dB/1 % de coeficiente de distorsión
1 % de coeficiente de distorsión total
con presión acústica nominal
845 nm ±5 nm
FM
aderecha2,8MHz,aizquierda2,3MHz
2 x 1,5 V (AAA)ALKALINE
aprox. 48 horas
aprox. 175 g (sin pilas)
aprox. 7 metros

16
1Sensores de infravermelhos
2Interruptor
3Estéreo / Mono
4Regulador do volume
AUSCULTADORES IV
Instruções de serviço
1. Ligue o aparelho com o emissor de
infravermelhos (por ex. monitor do
tecto).
2. Ligue o interruptor dos auscultado-
res 2(lâmpada avisadora acesa).
5Tampa do compartimento de pilhas
6Almofada
7Banda de cabeça ajustável
3. Regule o volume pretendido medi-
anteoregulador4noladoesquer-
do dos auscultadores, e tenha cui-
dado em não tapar os sensores.
1
2
4
5
3
6
7

DANSK
17
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Coloque o selector estéreo / mono
3emestéreo para obter umefeito
estereofónico (ST). Quando se tra-
tam de aparelhos áudio/vídeo mo-
nofónicos, coloque o selector na
posição mono (MO).
AUSCULTADORES IV
5. Posições de recepção:
Os auscultadores e/ou o sensor
captam os sinais infravermelhos a
partir de qualquer direcção, dentro
de determinado raio de alcance. A
melhorrecepçãoobtém-seatéuma
distância máxima de 5 metros do
emissor.
6. Inserir as pilhas:
Abra o compartimento das pilhas
5. Insira as pilhas (2xAAA) con-
formemostrado nocompartimento.
Feche o compartimento.
Especificações
Auscultadores estereofónicos:
Modelo
Sistema do conversor
Impedância
Frequência em resposta
Nível de pressão acústica
Distorção
Comprimento de onda dos raios
infravermelhos
Modulação
Frequência portadora
Alimentação de energia
Período operacional das pilhas
(a volume normal)
Peso
Raio de alcance
tipo dinâmico aberto
diafragma Mylar 40 mm
32 Ohm ±6,4 Ohm
20 Hz - 23 kHz
98 dB / 1 % de distorção harmónica
1%dedistorçãoharmónicatotalauma
pressão acústica nominal
845 nm ±5 nm
FM
direita 2,8 MHz, esquerda 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
aprox. 48 horas
aprox. 175 g (sem pilhas)
aprox. 7 metros

18
1Infrarødsensorer
2Tænd/sluk-kontakt
3Stereo / mono
4Volumenkontrol
IR-HOVEDTELEFON
Betjeningsvejledning
1. Tænd for apparatet med den infra-
røde sender (f.eks. loftsmonitor).
2. Tænd for tænd/sluk-kontakten 2
på hovedtelefonen (kontrollampen
lyser).
5Låg til batterirum
6Puder
7Justeringsbånd
3. Indstil den ønskede lydstyrke med
volumenkontrollen 4på venstre
side,ogværhervedopmærksompå
ikke at tildække sensorerne.
1
2
4
5
3
6
7

DANSK
19
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKAESPAÑOL
PORTUGUÊS
4. Tænd for stereokontakten 3for at
aktivere stereoeffekten (ST). Ved
mono-audio-/videoapparaterstilles
kontakten på positionen mono
(MO).
IR-HOVEDTELEFON
5. Modtagepositioner:
Hovedtelefonen/modtageren mod-
tager IR-signalerne inden for be-
stemte rækkevidder fra alle retnin-
ger.Denbedstemodtagningopnås,
nårdumedhovedtelefonenikkefjer-
ner dig mere end 5 meter fra sen-
deren.
6. Isætning af batterier:
Åbn batterirummet 5. Sæt batteri-
erne (2xAAA) i, som vist i batteri-
rummet.
Luk batterirummet.
Specifikationer
Stereohovedtelefon:
Konstruktionsart
Transducersystem
Impedans
Frekvensgang
Lydtryksniveau
Forvrængning
Infrarødbølgelængde
Modulation
Bærefrekvens
Energiforsyning
Batteriets driftstid
(ved normal lydstyrke)
Vægt
Rækkevidde
dynamisk åben
40 mm mylar-membran
32 ohm ±6,4 ohm
20 Hz - 23 kHz
98 dB / 1% klirfaktor
1% samlet klirfaktor ved nominelt
lydtryk
845 nm ±5 nm
FM
højre 2,8 MHz, venstre 2,3 MHz
2 x 1,5 V (AAA)ALKALINE
ca. 48 timer
ca. 175 g (uden batterier)
ca. 7 meter

10/03 CM/PSS2 - 8 622 403 326
Blaupunkt GmbH
