Bolanmu Energy xts 900-12 User manual

Quick guide
XTS Battery Charger/Inverter
Bolanmu Energy

3
Introduction
EN Congratulations !
You are about to install and use a high-end equipment that will play a central role
in the energy management of your battery-based system. The XTS is an smart
battery charger/inverter with advanced functions. It has a 5-year warranty.
FR Félicitations !
Vous vous préparez à installer et à utiliser un appareil haute-gamme qui jouera un
rôle central dans la gestion d’énergie de votre système avec stockage. L’XTS
est un chargeur/onduleur de batterie intelligent doté de fonctions avancées.
Il
DE Herzlichen Glückwunsch !
Wir freuen uns, dass Sie sichfür eines High-Tech-Gerät entschieden haben,
welches bei der Energie-management Ihrer Anlage entscheidende Rolle spielen
wird. Der XTS ist ein intelligenter Batterielader/Wechselrichter mit erweiterten
Funktionen. Es hat eine 5-jährige Garantie.
ES ¡Enhorabuena!
Está a punto de instalar y de utilizar un equipo de altagama que desempeñará una
funciónesencial en la gestión de energía de su sistema con almacenamiento. El
XTS es un cargador/inversor de batería inteligente con funciones avanzadas.
Tiene una garantía de 5 años

5
General Information
EN Exclusion of liability
Bolanmu disclaims all responsibility and liability for damage, costs or losses resulting
from an installation that does not comply with the instructions,a faulty operation
or inadequate maintenance. The use ofBolanmu equipment is in any case under the
responsibility of the customer.
Read carefully the safety and operation instructions / Installation must be entrusted to
qualified personnel / Check the user manual online / Need help ?
FR Exclusion de la responsabilité
Bolanmu décline toute responsabilité pour les dommages, les coûts ou les pertes
résultant d’une installation non conforme aux prescriptions, d’un fonctionnement
dans tous les cas de la responsabilité duclient.
Lisez attentivement les instructions de sécurité et d’utilisation / L’installation doit être
confiée à du personnel qualifié / Consultez le manuel d’utilisation en ligne / Besoin d’aide ?
DE Haftungsausschluss
Bolanmu übernimmt keinerlei Verantwortung und Haftung für Schäden, Kosten
oder Verluste,die sich aus unsachgemäßer Installation, unsachgemäßem
Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise
damit zusammenhängen. Der Einsatz und Betrieb der Bolanmu-Geräte obliegt in
jedem Fall der Verantwortung des Kunden.
Lesen Sie die Sicherheits- und Betriebsanweisungen sorgfältig durch / Die Installation muss
qualifiziertem Personal anvertraut werden / Überprüfen Sie die Bedienungsanleitung online /
Brauchen Sie Hilfe ?
ES Exclusión de responsabilidad
Bolanmu declina cualquier responsabilidad por los daños, costes o pérdidas
resultantes de una instalación no conforme con las recomendaciones, de un
de Bolanmu es en cualquier caso responsabilidaddelcliente.
Lea atentamente las instrucciones de seguridad y funcionamiento / La instalación debe
confiarse a personal cualificado / Consulte el manual de usuario en línea / ¿Necesitas ayuda?
Compatible with:
rcc 02/03 Bolanmu
Battery Charger/Inverter
VT and VarioString
Solar charge controller
ECF 01
Cooling fan
BSP
bsp
Advanced battery processor (lead-acid)
CAN
xcom CAN
Communication with lithium BMS
xcom LAN/GSM
Remote monitoring (Portal & App)
CAN
232i 485i
xcom 232i/CAN/485i
Communication bridges (openstuder)
bts 01
Temperature sensor
arm 02
External auxiliary contacts module
rcm 10
Remote control module
Bolanmu

76
-20°C
60°C
84mm
312mm
240mm
98mm
min. 200mm
min. 50mm
min. 200mm
332mm
8.2 – 9.3kg
205mm 120mm
306mm
350mm

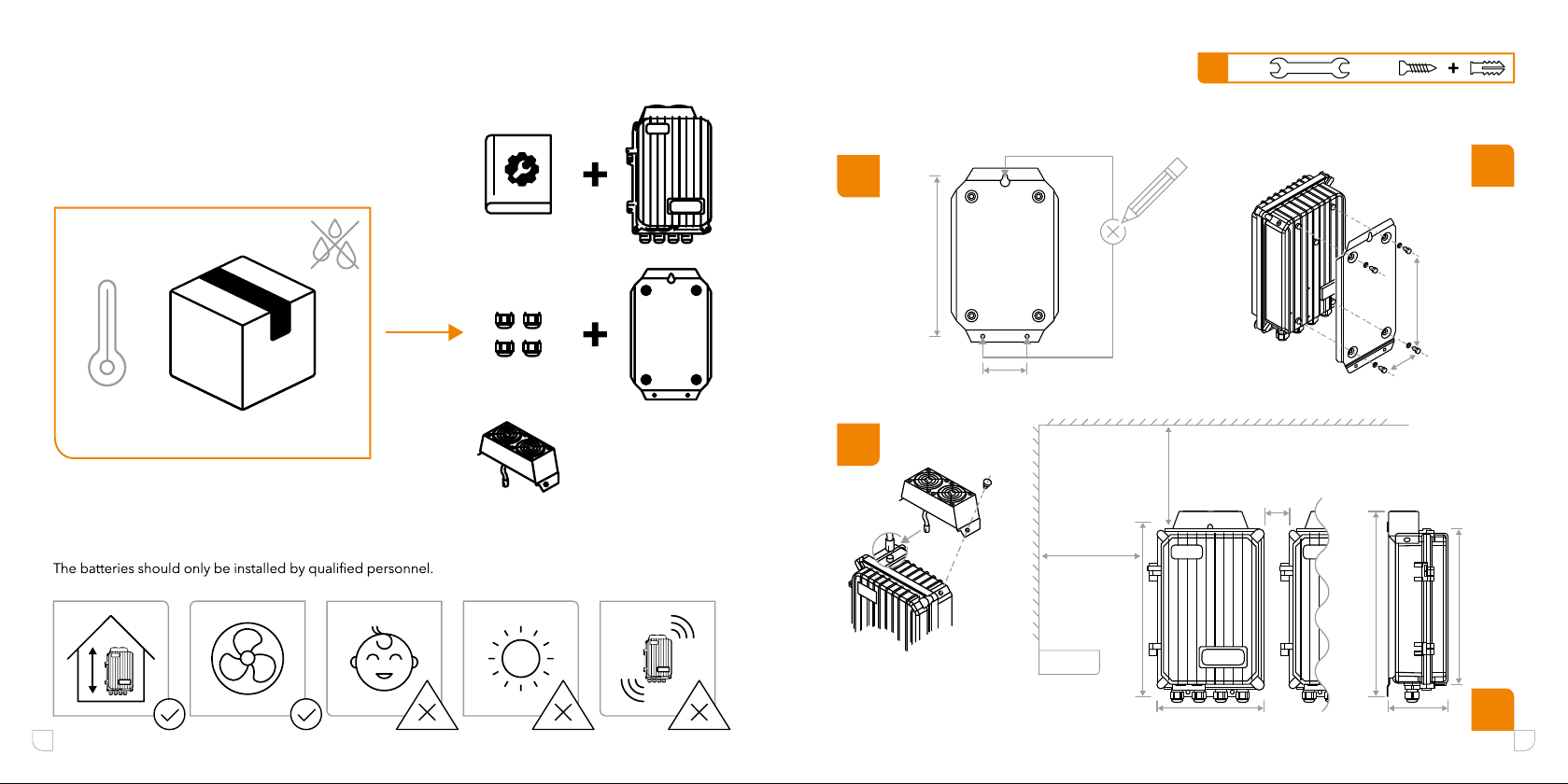

Mounting and installation
Storage and content
Mounting place
Fixing and dimensions
12
4
3
M6 3x

98
L N L N
2’
Wiring
EN The device must be installed in accordance with local standards and regulations in force.
FR L’appareil doit être installé conformément aux normes et réglementations locales en vigueur.
DE Das Gerät muss gemäß den geltenden örtlichen Normen und Vorschriften installiert werden.
ES El dispositivo debe instalarse de acuerdo con las normas y regulaciones locales vigentes.
5mm
Bus termination
AC out connection
• Up to 3x4mm2cable
Protection device to protect cables
Up to 20Aac, circuit breaker type B
Protection device to protect people
Up to 20Aac, RCCB/RCD, check
earth scheme
Overvoltage protection, SPD
AC in connection
• Up to 3x4mm2cable
Protection device AC
Integrated protective device
AC input (16Aac)
16Aac, circuit breaker type B
Overvoltage protection, SPD
Battery connection
• 25mm2
cable M6, 4Nm xts 1200-24 xts 900-12
• 16mm2 cable M6, 4Nm xts 1400-48
Protection device (battery side)*
• 100A xts 900-12
• 80A xts 1200-24
• 50A xts 1400-48
BAT+, M6 BAT-, M6
Lithium batteries
communication
BMS CAN
xcom CAN
CAN Li
Communication
• 2x RJ 45 black flat cable:
rcc 02/03 / multi-units:
Battery charger/inverter,
vt, vs, bsp, xcom
Temperature sensor bts 01 /
auxiliary contacts remote
module arm 02
• 1x RJ 11 black flat cable
Jumpers L1 L2 L3
Remote control rcm 10
• 1x RJ 11 black flat cable

1110
T
T
O O
O
Display
Display system
AC out
AC in
Charge
Search
Limit
U/Uo
ON
OFF
Restart
Fault
multimode power center
2
31
Stop
acoustic
warning
Manual ON/OFF Button
on – bulk
1x – floating
2x – absorption
3x – equalization
on – AC in source present
blink – AC input current limit is reached
on – the device is on
blink – temporarily stopped due to
a fault (Auto restart) or idle mode
by master unit in multi units
on – AC out present 230V / 120V ac
blink – standby, load search
on – the device is off
blink – error, check the manual
Multi units and power up
Up to 9 XTS in the same communication bus

1312
Lead-acid: configure charge profile
according to manufacturer
Lithium (comm BMS, xcom
CAN): check compatibility list and
xcom CAN manual
check battery
manufacturer
Max battery
charge current
{1138}
Input limit - max
current form
the source {1107}
L3
L2
L1
N
L3
L2
L1
N
L1 L2 L3

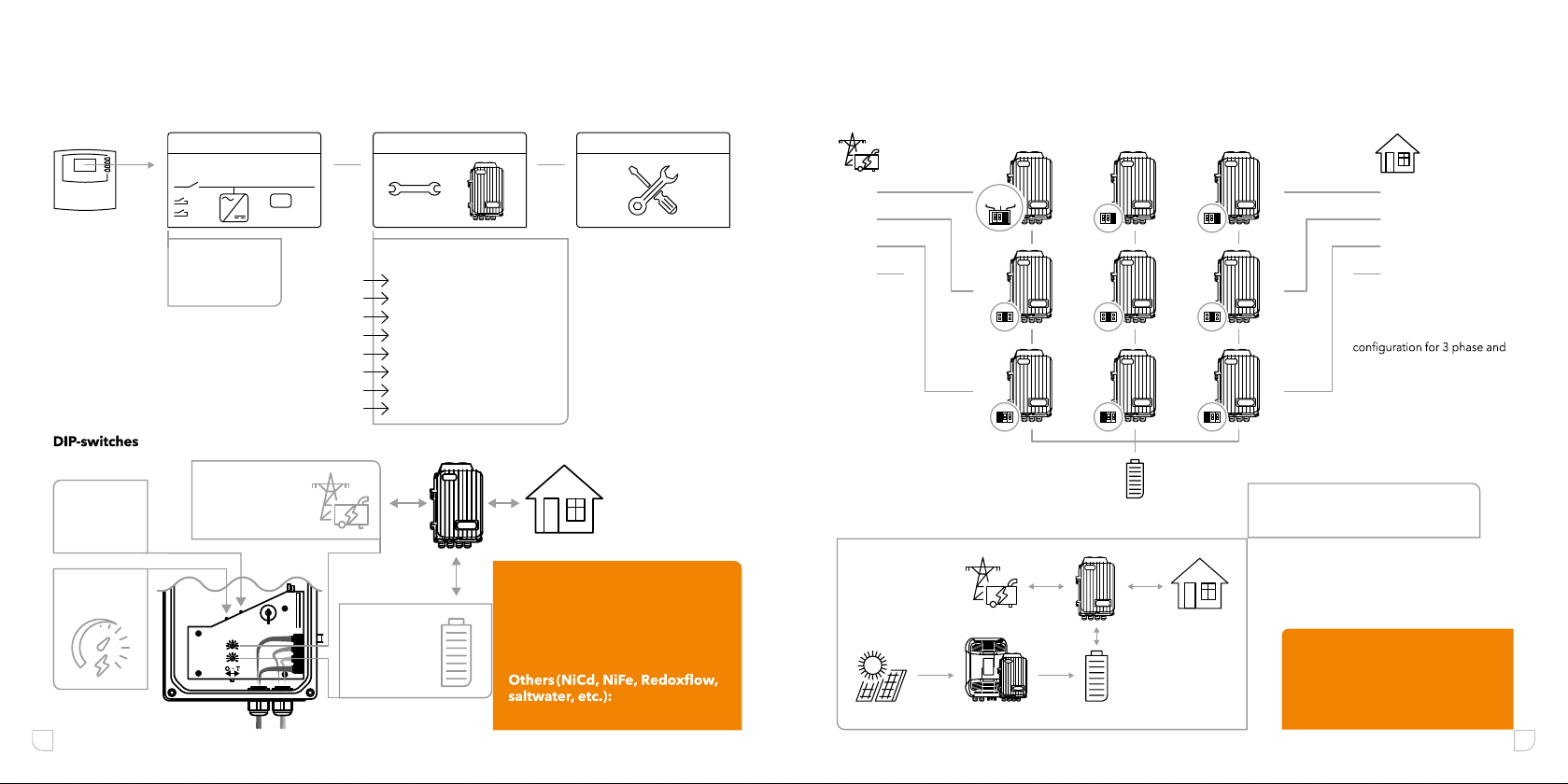

Configuring the XTS
rcc 02/03
Multi units
3 phase and parallel combination
Automatic detection and
multi unit system
vt series, variostring
Solar priority for self comsumption
In combination with a vario
Displaying
real time user
information
XTS
ON
L1 1
231 Vac
0.03kW
27.7 Vdc
-2 Adc
0 Vac
0 Aac
1A
2I
XTS configuration assistant
Configurating parameters
Basic settings
Battery management and cycle
Inverter
AC in and transfer
Auxiliary contacs 1&2
System
Multi system
Grid feeding
UPS mode
off – tolerant
on – fast
Smart boost
off/on

14
Technical data
Maintenance and recycling
EN Maintenance and recycling
Except for the periodic check of the connections (tightening, general
condition), the XTS does not require any particular maintenance.
To dispose of this product,please use the service for the collection
of electrical waste and observe all obligations in force in the place of
purchase.
FR Entretien et recyclage
À l’exception du contrôle périodique des branchements (serrage, état
général), le XTS ne nécessite pas d’entretien particulier. Pour vous
débarrasser de ce produit, veuillez utiliser les services de collecte des
déchets électriques et observer toutes les obligations en vigueur selon le
lieu d’achat.
DE Wartung und Recycling
Abgesehen von der regelmäßigen Kontrolle der Anschlüsse (Fixierung,
allgemeiner Zustand) bedarf der XTS keinerlei besonderer
Wartungsarbeiten. Beachten Sie bei der Entsorgung dieses Gerätes die
geltendenörtlichen Vorschriften und nutzen Sie die Sammeldienste/-
stellen für Elektro-/Elektronik-Altgeräte.
ES Mantenimiento y reciclaje
A excepción del control periódico de las conexiones (apriete, estado
general), el XTS no requiere un mantenimiento particular. Para la
eliminación del producto, acuda a los servicios de recogida de residuos
eléctricos y cumpla todas las obligaciones vigentes en el lugar de compra.
AC input
voltage
230V (150-265V)
*120V (50-140V)
AC input max
current 50A
xts
900-12
xts
1200-24
xts
1400-48
Batt norminal voltage 12Vdc 24Vdc 48Vdc
Batt charge current 35Adc 25Adc 12Adc
Batt min-max voltage 9.5-17Vdc 19-34Vdc 38-68Vdc
Continuos Power 650**/500VA 800**/650VA 900**/750VA
Power 30min 900**/700VA 1200**/1000VA1400**/1200VA
Power 5sec 2.3kVA 2.5kVA 2.8kVA
AC output voltage 230V (150-245V) / *120V (50-140V)
AC output frequency 45-65Hz (configurable)
AC output max current 20Aac
IP 54
Protection Class I
* Version - 01
120Vac/60Hz version
** With cooling
module ECF-01
