Bosch B1 RKM 10015 User manual

DE Gebrauchsanweisung
GB Instructions for Use
FR Mode d´emploi
NL Gebruiksaanwijzing
IT Instruzioni sull´uso
ES Instruccionesde manejo
PT Instruções de uso
B1 RKM 10015
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: DE Tel. [phone] ( 0,13 • DEM 0,24/Min. DTAG)

Robert Bosch Hausgeräte GmbH
Carl-Wery-Str. 34
D 81739 München
Germany

3
Inhaltsverzeichnis
Wichtige Hinweise
Entsorgung der Verpackung.......................................4
Entsorgung Ihres alten Gerätes .................................4
Vor der Inbetriebnahme Ihres Gerätes.......................4
Vorstellung Ihres neuen Gerätes
Gerätebeschreibung...................................................5
Bedienfeld...................................................................6
Betriebsbedingungen
Betriebsbedingungen..................................................7
Transport des Gerätes................................................7
Inbetriebnahme
Kühlen ........................................................................8
Möglichkeiten der Warmluftabführung........................9
Entfeuchten ..............................................................10
Luftreinigung.............................................................11
Ionisator....................................................................12
Einstellen der Uhrzeit/Programmierung des
Timers
Einstellung der Uhrzeit.............................................13
Programmierung des Timers....................................13
Ausschalten des Timers...........................................14
Pflege und Wartung
Reinigung .................................................................15
Vor der Inbetriebnahme zu Saisonbeginn................15
Kundendienst..........................................................16
Garantiebedingungen ............................................16
Überlegungen, die Ihnen einen Anruf beim
Kundendienst ersparen können ...........................18
Technische Daten...................................................19

4
Entsorgung der
Verpackung
❏Bitte entsorgen Sie die Verpackung
umweltfreundlich.
❏Unsere Produkte werden für den Versand
sorgfältig in umweltfreundliche Materialien
verpackt. Die Verpackungsmaterialien können
recyclet werden.
❏Mit der Wiederverwendung von
Verpackungsmaterialien leisten Sie einen Beitrag
zur Abfallverminderung und zur Einsparung von
wertvollen Rohstoffen.
❏In Deutschland können Sie die Verpackung auf
jeden Fall an dem Ort abgeben, an dem Sie das
Gerät gekauft haben. Ihr Händler übernimmt für
Sie die weitere Entsorgung.
Wichtige Hinweise
Entsorgung Ihres
alten Gerätes
❏Ziehen Sie den Netzstecker aus der Steckdose
und schneiden Sie das Netzkabel ab.
❏Die Geräte enthalten Kältemittel, die gemäß den
geltenden gesetzlichen Bestimmungen entsorgt
werden müssen.
❏Werfen Sie das Gerät nicht einfach weg, sondern
geben Sie es ab. Für eine eventuelle Abholung
setzen Sie sich mit Ihrer Gemeinde- oder
Stadtverwaltung oder anderen zuständigen
Stellen in Verbindung.
Vor der
Inbetriebnahme
Ihres Gerätes
❏Lesen Sie die Bedienungsanleitung aufmerksam
durch, bevor Sie das Gerät zum ersten Mal
benutzen. Die Anleitung enthält nicht nur wichtige
Informationen für den Gebrauch, sondern auch
wichtige Hinweise für Ihre persönliche Sicherheit
und die Instandhaltung des Geräts.
❏Heben Sie die Bedienungsanleitung auf. Sie
könnte für einen anderen Anwender nützlich sein.
❏Schalten Sie kein beschädigtes Gerät ein.Im
Fehlerfall das Gerät vom Netz trennen.
❏Aufstellung und Anschluss Ihres Geräts müssen
gemäß den Montageanweisungen und den
geltenden Bestimmungen durchgeführt werden.
Die Nichtbeachtung dieser Anleitung kann zu
einem Verlust der Garantieansprüche führen.
❏Unsere Geräte erfüllen die gültigen
Sicherheitsnormen. Reparaturen dürfen nur von
kompetenten, sachverständigen Technikern
ausgeführt werden, denn Ihre Sicherheit steht auf
dem Spiel.
❏Stellen Sie sicher, dass der Verschlussstopfen
den Wasserablauf ordnungsgemäß verschließt.

Vorstellung Ihres neuen Gerätes
Gerätebeschreibung
5
Hauptfilter
Klimagerät
Spezialfilter
Luftaustrittsdüse
Befestigungsband
mit Fenstersauger
Abluftschlauch
Lufteinlassöffnung
Wasserablassschlauch
Kabelfach
Öffnung zum Ablassen
des Kondenswassers
Ablassöffnung und Ablasshebel
zum Ablassen des Wassers im
Entfeuchtungsbetrieb
Befestigungshaken für den
Abluftschlauch
Typenschild

6
Bedienfeld
Start Stop
Timer/Set
Temp/
Time
Speed
Mode/Ion
Anzeige
“Kondensatbehälter voll”
Ein-/Austaste
Temperatur bzw.
Uhrzeit
festlegen und
Timer
programmieren
Wahltasten:
Start-/Stopzeit
und Timer
Wahltaste:
Zeit/Temperatur Anzeige Temperatur/ Uhrzeit/Timer/
Fehlerdiagnose
Funktionswahl-Taste
Kühlbetrieb
Luftumwälzung
zur Luftreinigung
Entfeuchtungsbetrieb
Ionisator Lüfterfunktionswahl-Taste
Manuell
Turbo
Silent
Filterwechselanzeige

7
Betriebsbedingungen
❏Dieses Klimagerät ist für einen Anschluß an ein
Stromnetz mit 220/240 V und 50 Hz ausgelegt.
Die Netzsteckdose muß geerdet sein.
❏Absicherung durch 10 A träge.
❏Eventuell verwendete Verlängerungskabel
müssen geerdet sein.Der Kabel- Querschnitt
muss mindestens 1,5 mm2pro Anschluß
betragen. Maximale Gesamtlänge 25 m.
❏An der Rückseite des Gerätes ist ein Fach für
das Netzkabel vorgesehen.
❏Vermeiden Sie Eintritt von Wasser in das Gerät.
❏Die Lufteinlass- und -auslassöffnungen dürfen
nicht abgedeckt werden.
Bei Beschädigung des Netzkabels ist dieses gegen
ein neues Kabel mit ähnlichen Eigenschaften
auszutauschen. Wenden Sie sich dazu an den
Hersteller oder den Kundendienst oder anderes
fachkundiges Personal.
Achtung!
Wird das Klimagerät aus- und sofort wieder
eingeschaltet, so verzögert sich der
Wiederanlauf des Kompressors um ca. 3
Minuten. Diese Zeit ist nötig, um den korrekten
Betrieb des Gerätes zu gewährleisten.
Transport des
Gerätes
Vor dem Transport ist das Wasser aus dem
Kondensatbehälter abzulassen, bevor das Gerät
geneigt oder gekippt wird. Das Ablassen erfolgt
über den Wasserablassschlauch, der an der
Ablauföffnung an der Geräteunterseite
angeschlossen wird.
Achtung!
Bitte transportieren Sie das Gerät vorsichtig,
um die an der Bodenplatte angebrachte
Ablassöffnung für das Kondenswasser nicht zu
beschädigen.
Betriebsbedingungen

8
Kühlen ❏Netzstecker einstecken.
❏Abluftschlauch zur Warmluftabführung nach
außen führen.
❏Gerät mit der “Ein-/Austaste” einschalten.
❏An der Funktionswahl-Taste (mode) "Kühlbetrieb"
einstellen.
❏An den und Tasten die gewünschte
Temperatur einstellen.
❏Ablasshebel auf der Geräterückseite auf das
Symbol "Kühlen" stellen.
❏An der "Wahltaste Lüfterfunktion" die
gewünschte Betriebsart einstellen:
"Manuell" : die Lüftergeschwindigkeit kann
manuell in fünf Stufen gewählt werden (1:
leise,...,5: stark). Die Wahl der Lüfter-
geschwindigkeit erfolgt mittels der Tasten
(höher) und (niedriger). Die jeweils gewählte
Lüftergeschwindigkeit wird im LED-Display
angezeigt. Wird die "Manuell"- Taste ein
weiteres Mal gedrückt, so wechselt die Anzeige
zur Temperatur, bei zweimaligem Drücken zur
Uhrzeit.
"Turbo" : in der Turbo-Einstellung erfolgt die
Regelung der Temperatur automatisch. Das
Gerät startet mit maximaler Kühlleistung und
passt sich stufenlos an die sich ändernden
räumlichen Gegebenheiten an, bis die
gewünschte Temperatur erreicht ist. Im "Turbo"-
Betrieb arbeitet das Klimagerät besonders
kraftvoll und und komfortabel.
"Silent" : in der Silent-Einstellung erfolgt die
Regelung der Temperatur automatisch. Das
Gerät startet mit verminderter Kühlleistung und
passt sich stufenlos an die sich ändernden
räumlichen Gegebenheiten an, bis die
gewünschte Temperatur erreicht ist. Im "Silent"-
Betrieb arbeitet das Klimagerät besonders leise
und komfortabel.
❏Das Gerät kühlt die Raumluft und entfeuchtet sie
gleichzeitig - und schafft so ein angenehmes
Raumklima.
Inbetriebnahme
Speed
Mode/Ion

❏Schaltet das Gerät aufgrund der
Thermostatsteuerung ab, läuft es automatisch
wieder an, sobald die Raumtemperatur um ca.
2°C ansteigt!
❏Das entstehende Kondenswasser verdampft
während des Betriebs automatisch und wird
zusammen mit der Abluft über den
Abluftschlauch nach außen abgeführt.
❏Bei übermäßiger Luftfeuchte sammelt sich das
Kondenswasser in einem Behälter. Bei Erreichen
eines bestimmten Pegels blinkt die Anzeige
"Kondensatbehälter voll" und zeigt an, dass der
Kondenswasserbehälter geleert werden muss.

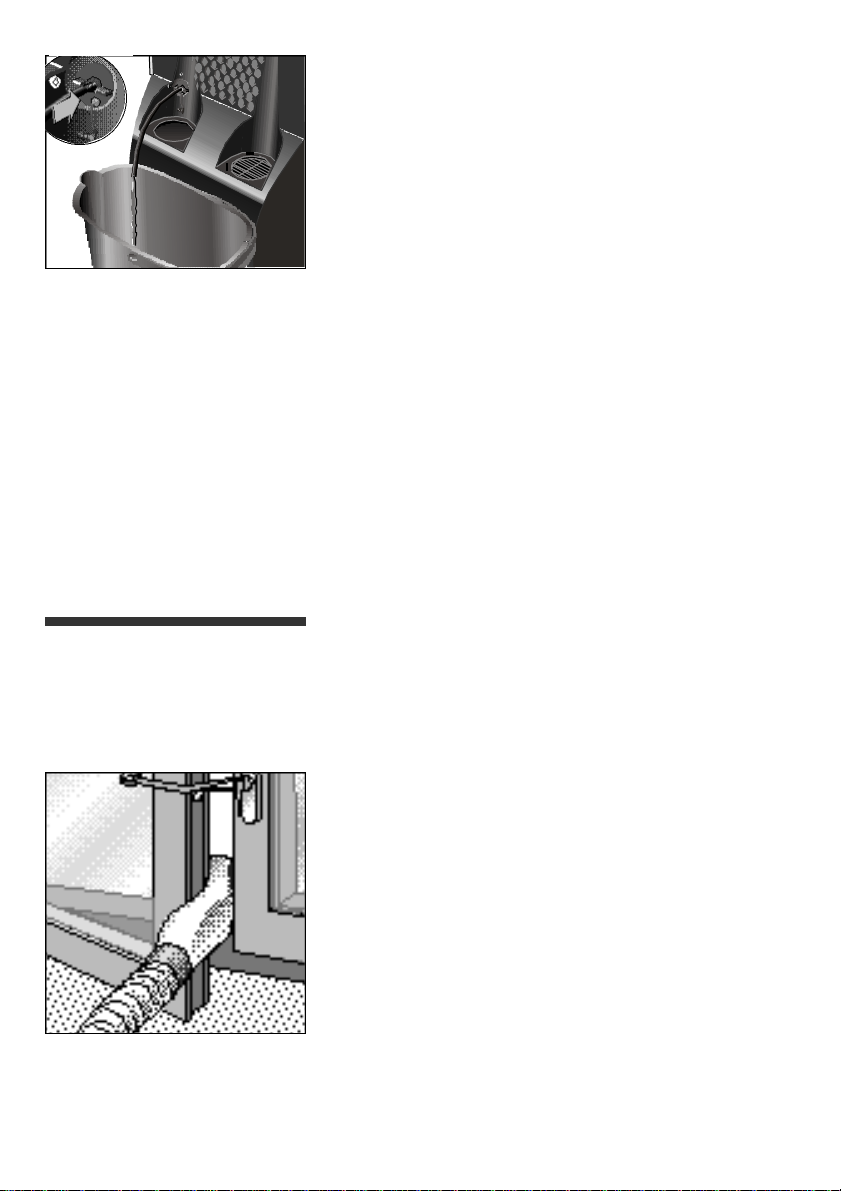

❏Das Ablassen des Wassers erfolgt über den
Ablaufschlauch, der an der Ablauföffnung an der
Geräteunterseite angeschlossen wird.
❏Oder entleeren Sie den Behälter über die
eingebaute Pumpe wie im Entfeuchtungsmodus.
Schalten Sie zuerst das Gerät aus und warten
Sie 10 Minuten, um die Wiederingangsetzung
der Sicherheitssysteme zu ermöglichen. Danach
folgen Sie den Anweisungen im nachfolgenden
Kapitel "Entfeuchten".
9
Möglichkeiten der
Warmluftabführung
Mobile Installation ❏Luftaustrittsdüse an den Abluftschlauch
anschließen.
❏Öffnen Sie das Fenster leicht und legen Sie die
Luftaustrittsdüse zwischen Fensterleiste und
Fensterrahmen. Wenn das Fenster aus zwei
Flügeln besteht, legen Sie die Luftaustrittsdüse
zwischen den rechten und den linken
Fensterflügel.
❏Fenster soweit wie möglich schließen und mit
dem Befestigungsband und Fenstersauger
fixieren.

10
Festinstallation Für die feste Installation benötigen Sie das
Sonderzubehör "Fenster-/ Wanddurchführung". Es
ist unter der Bestellnummer B1 RKZ 06009 im
Fachhandel erhältlich.
❏Für die Warmluftabführung durch die Wand
müssen Sie ein entsprechendes Loch bohren.
❏Die Luftaustrittsdüse abziehen und den
Abluftschlauch an das Zubehörteil anschließen.
❏Im Fall einer Fensterinstallation kommt nur das
durchsichtige Endstück des Zubehörsets zur
Anwendung. Zur Montage muß in das
Fensterglas eine runde Öffnung mit 10,5 cm
Durchmesser geschnitten werden.
Hinweise:
•Den Abluftschlauch so kurz wie möglich halten
(max. 140 cm).
•Die Mindesthöhe zwischen Boden und
Schlauchende muss mindestens 70 cm betragen.
•Bei der Verlegung des Schlauches auf einen
weiten Kurvenradius achten.
Andernfalls wird die Warmluftabführung gestört,
was zu einer Verminderung der Kühlleistung führen
kann.
Entfeuchten Im Entfeuchtungsbetrieb entzieht das Gerät der
Umgebungsluft Feuchtigkeit. Es erfolgt jedoch
keine Temperaturregelung.
❏Ablasshebel zur Entleerung des geräteinternen
Behälters um 90° nach links drehen.
❏Verschlussstopfen abziehen und
Wasserablassschlauch aufstecken.
❏Mit einem geeigneten Behälter abfließendes
Kondenswasser auffangen.

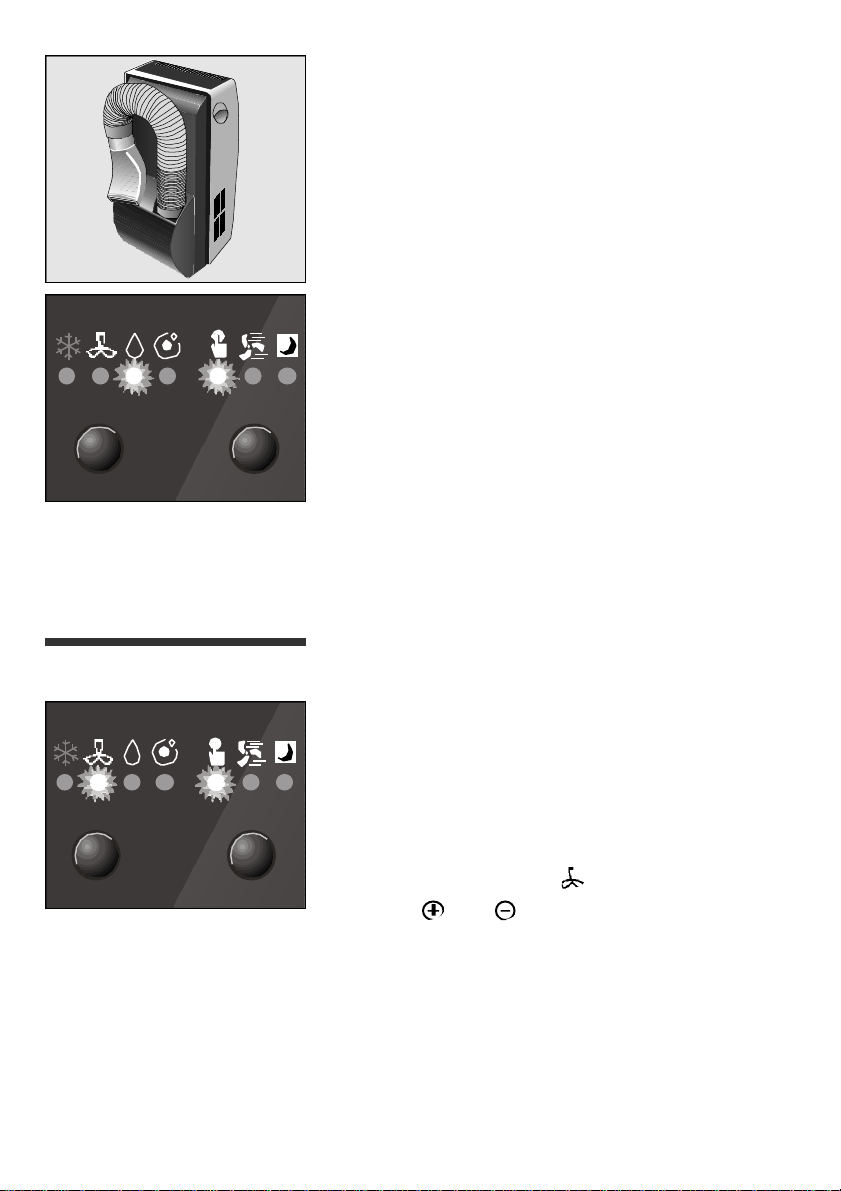

❏Den Abluftschlauch in Parkstellung bringen.
❏An der Funktionswahl-Taste (mode)
"Entfeuchtungsbetrieb" einstellen.
❏An den und Tasten kann die gewünschte
Lüftergeschwindigkeit von 1 (schwach) bis 5
(stark) gewählt werden. Je nach gewählter
Lüftergeschwindigkeit variiert die
Entfeuchtungsleistung.

Im Luftreinigungsbetrieb wird die Raumluft über
Filter geleitet und damit gereinigt. Es erfolgt jedoch
keine Temperaturregelung.

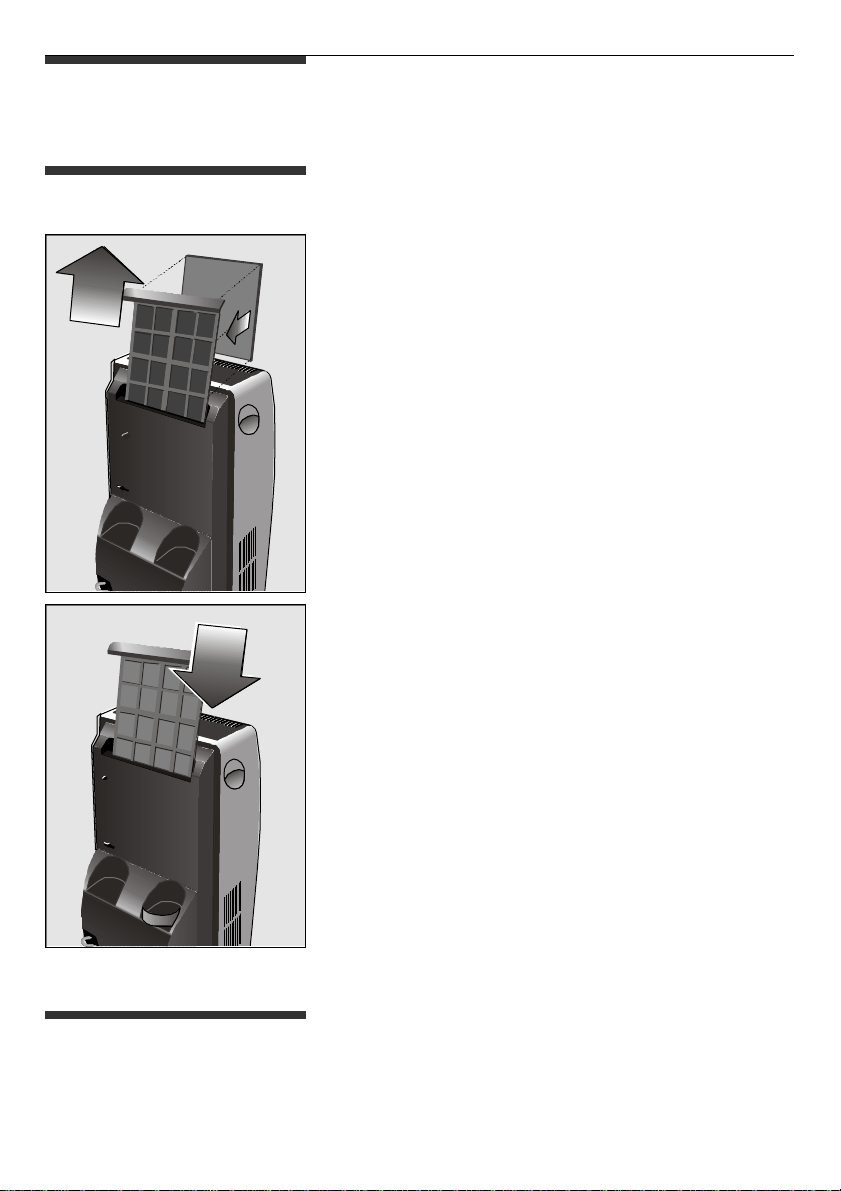

❏Das Gerät beinhaltet einen Hauptfilter, in den ein
Spezialfilter eingesetzt ist. Sie wirken gegen
Gerüche und Rauch, Blütenstaub, Bakterien und
Staub.
❏Zur ausschließlichen Luftreinigung
Abluftschlauch in der Parkstellung fixieren.
❏An der Funktionswahl-Taste (mode)
"Luftreinigungsbetrieb" einstellen.
❏An den und Tasten kann die gewünschte
Lüftergeschwindigkeit von 1 (schwach) bis 5
(stark) gewählt werden. Je nach Wahl der
Lüftergeschwindigkeit variiert der Luftdurchsatz
zwischen 125 m3/h (Stufe 1) und 295 m3/h
(Stufe 5).
❏Das Gerät ist mit einer Filterwechselanzeige
ausgestattet, die nach 300 Betriebsstunden
aufleuchtet. Sobald die Filterwechselanzeige
aufleuchtet, muss der Spezialfilter gewechselt
❏Je nach Umgebungsbedingungen und gewählter
Lüftergeschwindigkeit können der Raumluft bis
zu 30 Liter Wasser in 24 Stunden entzogen
werden.
Hinweis!
Der Entfeuchtungsbetrieb funktioniert nur in
der manuellen Betriebsart. Die automatischen
Betriebsarten "Turbo" und "Silent" sind im
Entfeuchtungsbetrieb ohne Funktion.
Achtung!
Beim Umschalten auf Klimatisieren den
Verschlussstopfen auf die Ablassöffnung zur
Entleerung des geräteinternen Behälters
stecken und den Hahn um 90° nach rechts
drehen. Andernfalls entweicht hier während des
Klimatisierens Kondenswasser.
Wenn die Warnlampe "Entfeuchtung" blinkt,
befindet sich die Umgebungstemperatur unter
18°C und das Gerät schaltet sich ab. Denken
Sie daran, dass dies die unterste
Betriebsgrenze für den Entfeuchtungsbetrieb
ist.
Luftreinigung
Speed
Mode/Ion
11
Speed
Mode/Ion

werden. Der Spezialfilter kann unter der
Bezeichnung B1 RKZ 09013 im Fachlandel
bezogen werden. Zum Zurücksetzen der
Filterwechsel-anzeige die und Tasten
gleichzeitig für zwei Sekunden drücken.
Hinweis!
Der Luftreinigungsbetrieb funktioniert nur in
der manuellen Betriebsart. Die automatischen
Betriebsarten "Turbo" und "Silent" sind im
Luftreinigungsbetrieb ohne Funktion.
Wir empfehlen, den Spezialfilter in jeder
Betriebsart (Kühlen, Entfeuchten, Luftreinigung)
eingelegt zu lassen, damit immer die
bestmögliche Luftreinigung erzielt wird.
12
Temp/
Time
Ionisator
Speed
Mode/Ion
Ihr Klimagerät ist mit einem zuschaltbaren Ionisator
ausgestattet. Dieser reichert die Luft mit negativen
Ionen an. Negative Ionen wirken sich positiv auf
das Wohlbefinden aus. Die ionisierte Luft ist frisch
und rein, wie nach einen sommerlichen
Gewitterregen.
❏Zur Aktivierung des Ionisators, drücken Sie die
"Mode/Ion"-Taste während zwei Sekunden. Auf
dem Bedienfeld wird die Aktivierung des
Ionisators durch das Aufleuchten der LED
unterhalb des Ionisator-Symbols angezeigt.
Zusätzlich wird die Aktivierung durch zwei
Signaltöne angedeutet.
❏Zur Deaktivierung des Ionisators, drücken Sie
die "Mode/Ion"-Taste wiederum während zwei
Sekunden, die LED im Bedienfeld erlischt. Auch
die Deaktivierung wird durch einen Signalton
angedeutet.
Der Ionisator kann in allen Funktionsarten, Kühlen,
Entfeuchten und Luftreinigung, und in allen
Lüftergeschwindigkeiten betrieben werden.

❏Durch Drücken der "Temp/Time" Taste wird die
Uhrzeit angezeigt und bleibt 5 Sekunden im
Display sichtbar.
❏Die angezeigte Uhrzeit kann durch Drücken der
und Tasten vor- oder zurückgestellt werden.
Jeder Druck ändert die Uhrzeit um 1 Minute.
Wird länger auf eine der Tasten gedrückt, so
ändert sich die Zeit kontinuierlich.
❏Nach 5 Sekunden wechselt die Anzeige wieder
von der Zeit auf die gewählte Temperatur.
Einstellen der
Uhrzeit/Programmierung des
Timers
❏Zum Wählen der Startzeit die "Start" -Taste
drücken. Die zuletzt eingestellte Startzeit
erscheint im Display und kann durch Drücken
der und -Tasten in 15 -Minuten- Schritten
verändert werden. Die Anzeige über der "Start"
-Taste leuchtet auf und signalisiert, dass der
Timer aktiviert ist. Analog verfährt man zur
Programmierung der Stopzeit.
❏Das Gerät schaltet sich nun zur eingestellten Zeit
ein bzw. aus.
Mit der Timer-Funktion Kann die Ein-und/oder
Ausschaltzeit des Klimagerätes voreingestellt
werden. Die Programmierung kann unabhängig
davon erfolgen, ob das Gerät ein- oder
ausgeschaltet ist.
Als Funktion (Kühlen, Luftreinigung, Entfeuchten)
wird immer die zuletzt gewählte verwendet (ggf. mit
der entsprechenden Temperatur).
Einstellen der
Uhrzeit
Start Stop
Timer/Set
Temp/
Time
Programmierung
des Timers
13

14
❏Um die gewählte Start- oder Stopzeit
abzufragen, drücken Sie auf die entsprechende
Taste. Die Zeit wird nun während 5 Sekunden
angezeigt und kann ggf. geändert werden.
❏Während 2 Sekunden, die "Start"- oder "Stop"
-Taste drücken. Die Leuchtanzeige erlischt und
der Timer ist deaktiviert.
❏Die programmierten Werte und Betriebsarten
werden beibehalten. Diese werden, den
eingestellten Uhrzeiten entsprechend, täglich
wiederholt, solange sie nicht ausser Betrieb
gestellt oder gelöscht werden so wie eben
beschrieben.
Ausschalten des
Timers

15
❏Luftfilter reinigen.
❏Wenn notwendig, das Gerät säubern.
Reinigung ❏Das Innenteil ist mit einem Hauptfilter
ausgestattet, der nach längerer Betriebsdauer
gereinigt werden muß. Unter fließendem Wasser
abspülen, trocknen lassen und wieder einbauen.
❏Der Spezialfilter mit der Referenz
B1 RKM 09013, sollte vierteljährlich, spätestens
aber bei Aufleuchten der Filterwechselanzeige
getauscht werden, um seine Funktionsfähigkeit
und die Funktions-fähigkeit des Klimageräts zu
gewährleisten. Ein verschmutzter Filter führt zur
Abnahme der Kühlleistung.
❏Der Filter muss, wie im Bild beschrieben,
eingebaut werden.
❏Die Gitterroste mit einem Lappen oder
Schwamm, lauwarmem Wasser und einem
milden Reinigungsmittel säubern.
❏Auf keinen Fall heißes Wasser (mehr als 40°C),
Bleichmittel, Reinigungsbenzin, Benzin, Säuren
oder Bürsten verwenden, Eintritt von Wasser in
das Gerät vermeiden.
❏Reinigen Sie das Gerät nicht mit einem
Wasserschlauch.
Pflege und Wartung
Vor der
Inbetriebnahme zu
Saisonbeginn

16
Garantiebedingungen
Garantiebedingungen
Die nachstehenden Bedingungen, die Voraussetzungen
und Umfang unserer Garantieleistung umschreiben,
lassen die Gewährleistungsverpflichtungen des
Verkäufers aus dem Kaufvertrag mit dem Endabnehmer
unberührt.
Für dieses Gerät leisten wir Garantie gemäß
nachstehenden Bedingungen:
1. Wir beheben unentgeltlich nach Maßgabe der
folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät,
die nachweislich auf einem Material- und/ oder
Herstellungsfehler beruhen wenn sie uns unverzüglich
nach Feststellung und innerhalb von 24 Monaten - bei
gewerblichem Gebrauch oder gleichzusetzender
Beanspruchung innerhalb von 12 Monaten – nach
Lieferung an den Erstendabnehmer gemeldet werden.
Zeigt sich der Mangel innerhalb von 6 Monaten ab
Lieferung, wird vermutet, dass es sich um einen
Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche
Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch
geringfügige Abweichungen von der Soll-
Beschaffenheit, die für Wert und Gebrauchstauglichkeit
des Gerätes unerheblich sind, oder durch Schäden
aus chemischen und elektrochemischen Einwirkungen
von Wasser, sowie allgemein aus anomalen
Umweltbedingungen oder sachfremden
Betriebsbedingungen oder das Gerät sonst mit
ungeeigneten Stoffen in Berührung gekommen ist.
Ebenso kann keine Garantie übernommen werden,
wenn die Mängel am Gerät auf Transportschäden, die
nicht von uns zu vertreten sind, nicht fachgerechte
Installation und Montage, Fehlgebrauch, mangelnde
Pflege oder Nichtbeachtung von Bedienungs- oder
Montagehinweisen zurückzuführen sind.
Kundendienst Wenn auch bei genauer Beachtung der
Bedienungsanweisung sowie des Kapitels "Was
tun, wenn...." das Gerät nicht funktioniert, den
Kundendienst verständigen.
Wenn Sie sich an eine unserer
Kundendienststellen wenden, geben Sie bitte den
Gerätetyp (E-Nr) und die Seriennummer an, die
Sie auf dem Typenschild Ihres Gerätes finden.
Kundendienst

17
Der Garantieanspruch erlischt, wenn Reparaturen
oder Eingriffe von Personen vorgenommen werden,
die hierzu von uns nicht ermächtigt sind, oder wenn
unsere Geräte mit Ersatzteilen, Ergänzungs- oder
Zubehörteilen versehen werden, die keine Originalteile
sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass
mangelhafte Teile nach unserer Wahl unentgeltlich
instandgesetzt oder durch einwandfreie Teile ersetzt
werden.
Geräte, die zumutbar (z.B. im PKW) transportiert
werden können und für die unter Bezugnahme auf
diese Garantie eine Garantieleistung beansprucht
wird, sind unserer nächstgelegenen
Kundendienststelle oder unserem
Vertragskundendienst zu übergeben oder
einzusenden. Instandsetzungen am Aufstellungsort
können nur für stationär betriebene (feststehende)
Geräte verlangt werden.
Es ist jeweils der Kaufbeleg mit Kauf- und/oder
Lieferdatum vorzulegen. Ersetzte Teile gehen in unser
Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird
oder fehlschlägt, wird innerhalb der oben genannten
Garantiezeit auf Wunsch des Endabnehmers
kostenfrei gleichwertiger Ersatz geliefert.
Im Falle einer Ersatzlieferung behalten wir uns die
Geltendmachung einer angemessenen
Nutzungsanrechnung für die bisherige Nutzungszeit
vor.
5. Garantieleistungen bewirken weder eine Verlängerung
der Garantiefrist, noch setzen sie eine neue
Garantiefrist in Lauf. Die Garantiefrist für eingebaute
Ersatzteile endet mit der Garantiefrist für das ganze
Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere
solche auf Ersatz außerhalb des Gerätes
entstandener Schäden sind - soweit eine Haftung nicht
zwingend gesetzlich angeordnet ist - ausgeschlossen.
Diese Garantiebedingungen gelten für in Deutschland
gekaufte Geräte. Werden Geräte ins Ausland verbracht,
die die tech-nischen Voraussetzungen (z.B. Spannung,
Frequenz, Gasarten, etc.) für das entsprechende Land
aufweisen und die für die jeweiligen Klima- und
Umweltbedingungen geeignet sind, gelten diese
Garantiebedingungen auch, soweit wir in dem entsprech-
enden Land ein Kundendienstnetz haben. Für im
Ausland gekaufte Geräte gelten die von unserer jeweils
zuständigen Landes-vertretung herausgegebenen
Garantiebedingungen. Diese können Sie über Ihren
Fachhändler, bei dem Sie das Gerät gekauft haben, oder
direkt bei unserer Landesvertretung anfordern.
Beachten Sie unser weiteres Kundendienst-Angebot:
Auch nach Ablauf der Garantie stehen Ihnen unser
Werkskundendienst und unsere Servicepartner zur
Verfügung.

18
Was tun, wenn ...
... das Gerät nicht arbeitet ...
... Das Gerät funktioniert
nicht, und die Warnlampe
blinkt ...
... Signallampe leuchtet
sehr oft auf ...
... das Gerät keine
ausreichende
Kühlleistung erbringt ...
Überlegungen, die Ihnen einen
Anruf beim Kundendienst
ersparen können
Die nachfolgend beschriebenen Schritte werden
Ihnen beim selbständigen Beheben von kleinen
Störungen behilflich sein, die Ihnen einen
eventuellen Anruf beim Kundendienst ersparen
werden.
Wenn das Problem nach diesen Überprüfungen
nicht gelöst werden konnte, oder es sich
wiederholt, dann wenden Sie sich bitte an unsere
Fachtechniker.
❏Überprüfen, ob der Netzstecker ordnungsgemäß
eingesteckt ist.
❏ Überprüfen, ob ein Stromausfall im Netz vorliegt
oder eine Sicherung durchgebrannt ist.
❏Mit Taste auf eine niedrigere Temperatur
einstellen.
❏Das Gerät auf waagerechte Unterlage stellen. Falls
die Signallampe nicht erlischt, Kondenswassertank
im Gerät entleeren. Das Ablassen des
Kondenswassers erfolgt über den Ablassschlauch,
der an der Geräteunterseite angeschlossen wird.
(Beachten Sie dazu die Anweisungen im Kapitel
"Kühlen").
❏ Überprüfen, ob Ablasshebel zum Ablassen des
Kondenswassers in der richtigen Position ist.
❏Überprüfen, ob der Abluftschlauch ordnungsgemäß
angeschlossen ist.
❏Überprüfen, ob der Abluftschlauch nicht mit zu
engem Kurvenradius verlegt wurde.
❏ Sicherstellen, dass der Ablasshahn sich in der
Stellung "Kühlen" befindet.
❏ Saugnapf so befestigen, daß das Fenster so wenig
wie möglich geöffnet werden muß.
❏Rolläden und Sonnenblenden schließen, um die
Sonneneinstrahlung zu verringern.
❏Falls an der Anzeige "F4" erscheint, liegt der
Fehler bei den Lüfter. Rufen Sie dann in jedem Fall
den Kundendienst.

Technische Daten Leistungsaufnahme .....................................1.180W
Absicherung......................................................10 A
Kühlleistung *...............................................2.750W
Betriebsstufe
- Kühlbetrieb..........................min. 18°C-max. 35°C
- Entfeuchtungsbetrieb..........min. 18°C-max. 35°C
*Ashrae 128
... das Gerät zu laut ist ...
... das Gerät ist
eingeschaltet, aber der
Verdichter läuft nicht ...
❏ Nach jedem Einschalten des Geräts ist die 3-
Minuten-Einschaltverzögerung aktiviert.
Der Verdichter läuft dann nach 3 Minuten hörbar
an.
❏ Blinkt die LED für Entfeuchtung , ist das Gerät auf
Entfeuchtungsbetrieb eingestellt und die
Raumtemperatur liegt unter 18°C.
Der Verdichter schaltet deshalb ab (siehe auch
Hinweise bei “Nur entfeuchten”).
❏ Die Raumtemperatur muss über 18°C betragen,
damit das Gerät im Entfeuchtungsbetrieb arbeitet.
❏ Falls an der Anzeige "F1" oder"F2" erscheint, liegt
der Fehler bei den Temperatursensoren. Rufen Sie
dann in jedem Fall den Kundendienst.
❏ Korrekte Befestigung des Abluftschlauchs am Gerät
prüfen.
❏Überprüfen, ob Luftein- und -auslass frei sind.
❏Wenn Sie ein zyklisches Wassergurgeln hören, so
ist das auf den Betrieb der Wasserkreislaufpumpe
zurückzuführen, die die Leistung des Geräts
verbessert.
Achtung!
Andere Maßnahmen oder Reparaturarbeiten
müssen von einem fachkundigen Techniker
durchgeführt werden. Wenden Sie sich in
diesem Fall bitte an Ihren Vertragshändler, an
unseren Kundendienst oder an eine der
autorisierten Kundendienstniederlassungen.
Technische Daten
19

20
Index
Important Information
Disposal of packaging..............................................21
Disposal of your old appliance.................................21
Before connecting your new appliance....................21
Your new appliance
Description of your appliance...................................22
Control panel............................................................23
Requirements for Use
Requirements for use.............................................. 24
Transportation requirements ....................................24
Instructions for Use
Temperature control .................................................25
Ways of releasing air outdoors.................................26
Dehumidification.......................................................27
Air purification...........................................................28
Ioniser.......................................................................29
Setting the time/Programming the timer
Setting the time ........................................................30
Setting the timer .......................................................30
Disconnecting the timer............................................31
Cleaning and Maintenance
Cleaning ...................................................................32
Prior to use at change of season.............................32
Technical Service / Warranty.................................33
Things that can save you from making
unnecessary phone calls.......................................34
Technical Information ............................................35
