Bosch B1 RKM 15001 User manual

DE Gebrauchsanweisung
GB Instructions for Use
FR Mode d´emploi
NL Gebruiksaanwijzing
IT Instruzioni sull´uso
ES Instruccionesde manejo
PT Instruções de uso
B1 RKM 15001
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: DE Tel. [phone] ( 0,13 • DEM 0,24/Min. DTAG)

Robert Bosch Hausgeräte GmbH
Carl-Wery-Str. 34
D 81739 München
Germany

3
Inhaltsverzeichnis
Wichtige Hinweise
Entsorgung der Verpackung.......................................4
Entsorgung Ihres alten Gerätes .................................4
Vor der Inbetriebnahme Ihres Gerätes.......................4
Vorstellung Ihres neuen Gerätes
Gerätebeschreibung...................................................5
Bedienfeld...................................................................6
Zubehör......................................................................6
Betriebsbedingungen...............................................7
Transport des Gerätes................................................8
Vorbereitungen
Aufstellung des Aussenteils .......................................9
Verbindung des Aussen- und Innenteils ..................10
Trennung der Kältemittelleitung................................11
Anschluss der Kältemittelleitung ans Innenteil.........13
Inbetriebnahme
Kühlen und Entfeuchten...........................................14
Nur Entfeuchten .......................................................15
Luftreinigung.............................................................15
Pflege und Wartung................................................16
Kundendienst..........................................................17
Garantiebedingungen ............................................17
Überlegungen, die Ihnen einen Anruf beim
Kundendienst ersparen können ...........................19
Technische Daten...................................................20

Entsorgung der
Verpackung
❏ Bitte entsorgen Sie die Verpackung
umweltfreundlich.
❏ Unsere Produkte werden für den Versand
sorgfältig in umweltfreundliche Materialien
verpackt. Die Verpackungsmaterialien können
recyclet werden.
❏ Mit der Wiederverwendung von
Verpackungsmaterialien leisten Sie einen Beitrag
zur Abfallverminderung und zur Einsparung von
wertvollen Rohstoffen.
❏ In Deutschland können Sie die Verpackung auf
jeden Fall an dem Ort abgeben, an dem Sie das
Gerät gekauft haben. Ihr Händler übernimmt für
Sie die weitere Entsorgung.
Wichtige Hinweise
Entsorgung Ihres
alten Gerätes
❏ Ziehen Sie den Netzstecker aus der Steckdose
und schneiden Sie das Netzkabel ab.
❏ Die Geräte enthalten Kältemittel, die gemäß den
geltenden gesetzlichen Bestimmungen entsorgt
werden müssen.
❏ Werfen Sie das Gerät nicht einfach weg, sondern
geben Sie es ab. Für eine eventuelleAbholung
setzen Sie sich mit Ihrer Gemeinde- oder
Stadtverwaltung oder anderen zuständigen
Stellen in Verbindung.
Vor der
Inbetriebnahme
Ihres Gerätes
4
❏ Lesen Sie die Bedienungsanleitung aufmerksam
durch, bevor Sie das Gerät zum ersten Mal
benutzen. Die Anleitung enthält nicht nur wichtige
Informationen für den Gebrauch, sondern auch
wichtige Hinweise für Ihre persönliche Sicherheit
und die Instandhaltung des Geräts.
❏ Heben Sie die Bedienungsanleitung auf. Sie
könnte für einen anderen Anwender nützlich sein.
❏ Schalten Sie kein beschädigtes Gerät ein. Im
Fehlerfall das Gerät vom Netz trennen.
❏ Aufstellung und Anschluss Ihres Geräts müssen
gemäß den Montageanweisungen und den
geltenden Bestimmungen durchgeführt werden.
Die Nichtbeachtung dieser Anleitung kann zu
einem Verlust der Garantieansprüche führen.
❏ Unsere Geräte erfüllen die gültigen
Sicherheitsnormen. Reparaturen dürfen nur von
kompetenten, sachverständigen Technikern
ausgeführt werden, denn Ihre Sicherheit steht auf
dem Spiel.

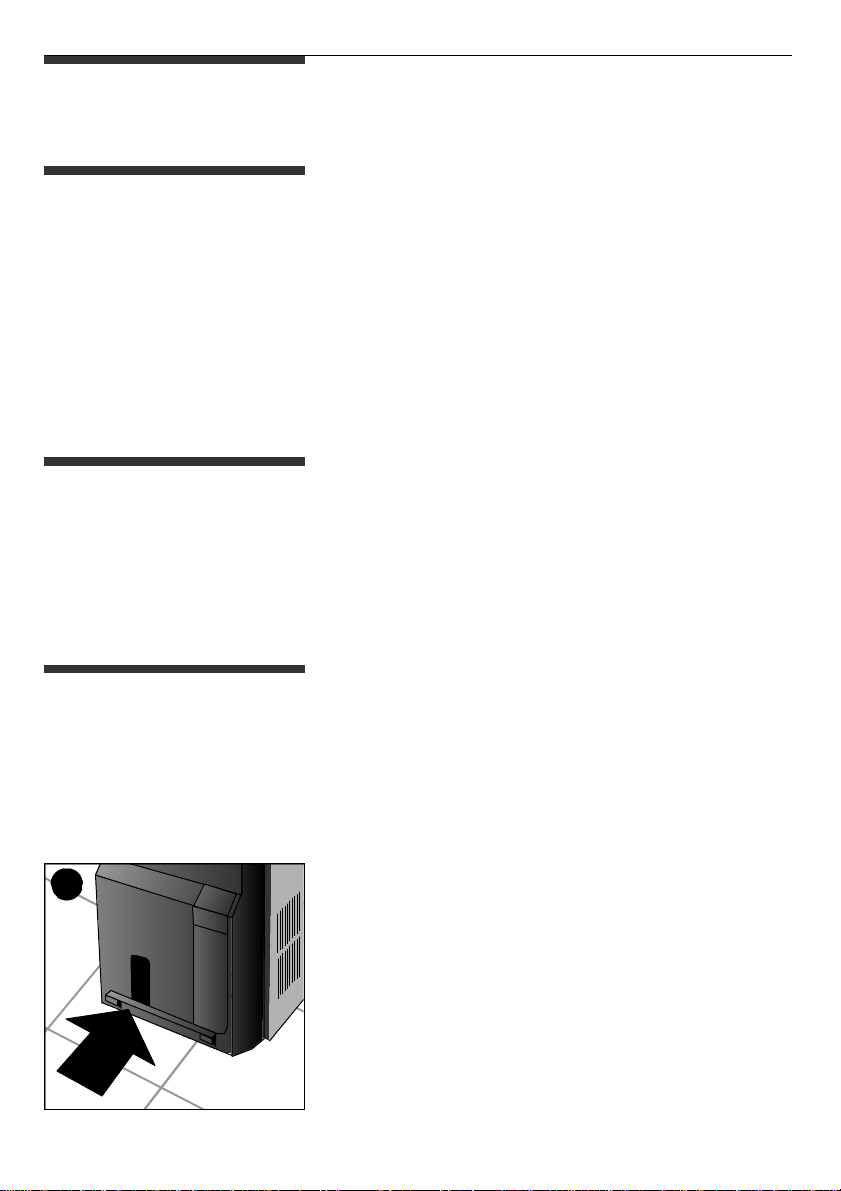

❏ Stellen Sie sicher, dass der Verschlussstopfen
den Wasserablauf ordnungsgemäß verschließt,
Abb. 1
1

Vorstellung Ihres neuen Gerätes

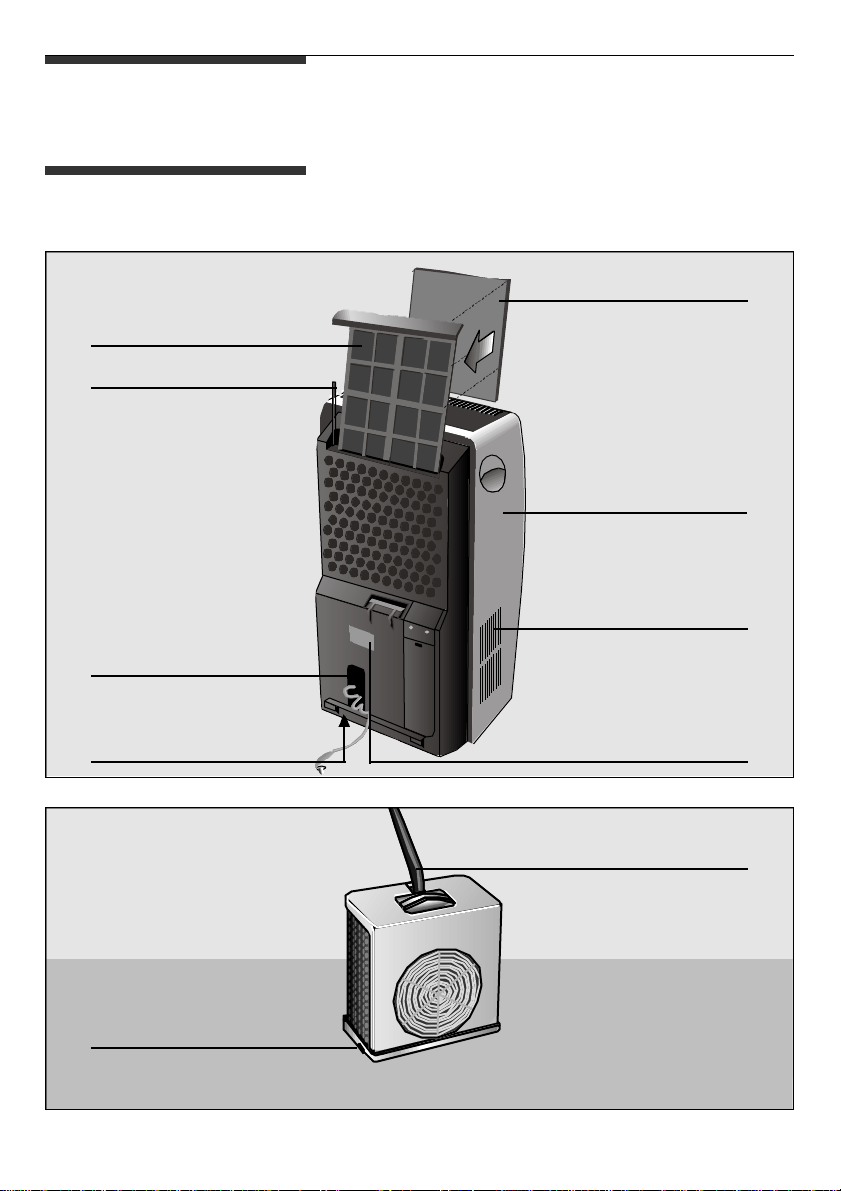

Gerätebeschreibung
5
Hauptfilter
Klimagerät
Spezialfilter
Lufteinlassöffnung
Wasserablassschlauch
Kabelfach
Auslassöffnung mit
Verschluss für die
Kondenswasserentleerung Typenschild
Auslassöffnung mit
Verschluss für die
Kondenswasserentleerung im
"Entfeuchtungs"-Modus
Kältemittelleitung zwischen
Innen- und Außenteil
Innenteil
Außenteil

6
Bedienfeld
Hebel zum Einstellen
des Luftstroms
Thermostat
Funktions-Wahlschalter
Gerät außer Betrieb
Maximaler Kühlbetrieb
Leiser Kühlbetrieb
Entfeuchtungsbetrieb
Signallampe
Luftumwälzung leise
zur Luftreinigung
Luftumwälzung maximal
zur Luftreinigung
Schutzkappe für den
Schlauchadapter Schlauchschutzrohr für die
Wandmontage
Trägerplatte mit Dübel und
Schrauben für das
Aufhängen des Aussenteils
Kupferschutzkappe für die
Ventile, wenn man den
Schlauch vom Innenteil
getrennt hat
Zubehör

7
Betriebsbedingungen
❏Dieses Klimagerät ist für einen Anschluß an ein
Stromnetz mit 220/240 V und 50 Hz ausgelegt.
Die Netzsteckdose muß geerdet sein.
❏Absicherung durch 16 A träge.
❏Eventuell verwendete Verlängerungskabel
müssen geerdet sein.Der Kabel- Querschnitt
muss mindestens 1,5 mm2pro Anschluß
betragen. Maximale Gesamtlänge 25 m.
❏An der Rückseite des Gerätes ist ein Fach für
das Netzkabel vorgesehen.
❏Vermeiden Sie Eintritt von Wasser in das Gerät.
❏Die Lufteinlass- und -auslassöffnungen dürfen
nicht abgedeckt werden.
Bei Beschädigung des Netzkabels ist dieses gegen
ein neues Kabel mit ähnlichen Eigenschaften
auszutauschen. Wenden Sie sich dazu an den
Hersteller oder den Kundendienst oder anderes
fachkundiges Personal.
Achtung!
Wird das Klimagerät aus- und sofort wieder
eingeschaltet, so verzögert sich der
Wiederanlauf des Kompressors um ca. 3
Minuten. Diese Zeit ist nötig, um den korrekten
Betrieb des Gerätes zu gewährleisten.
Betriebsbedingungen

8
Transport des
Gerätes

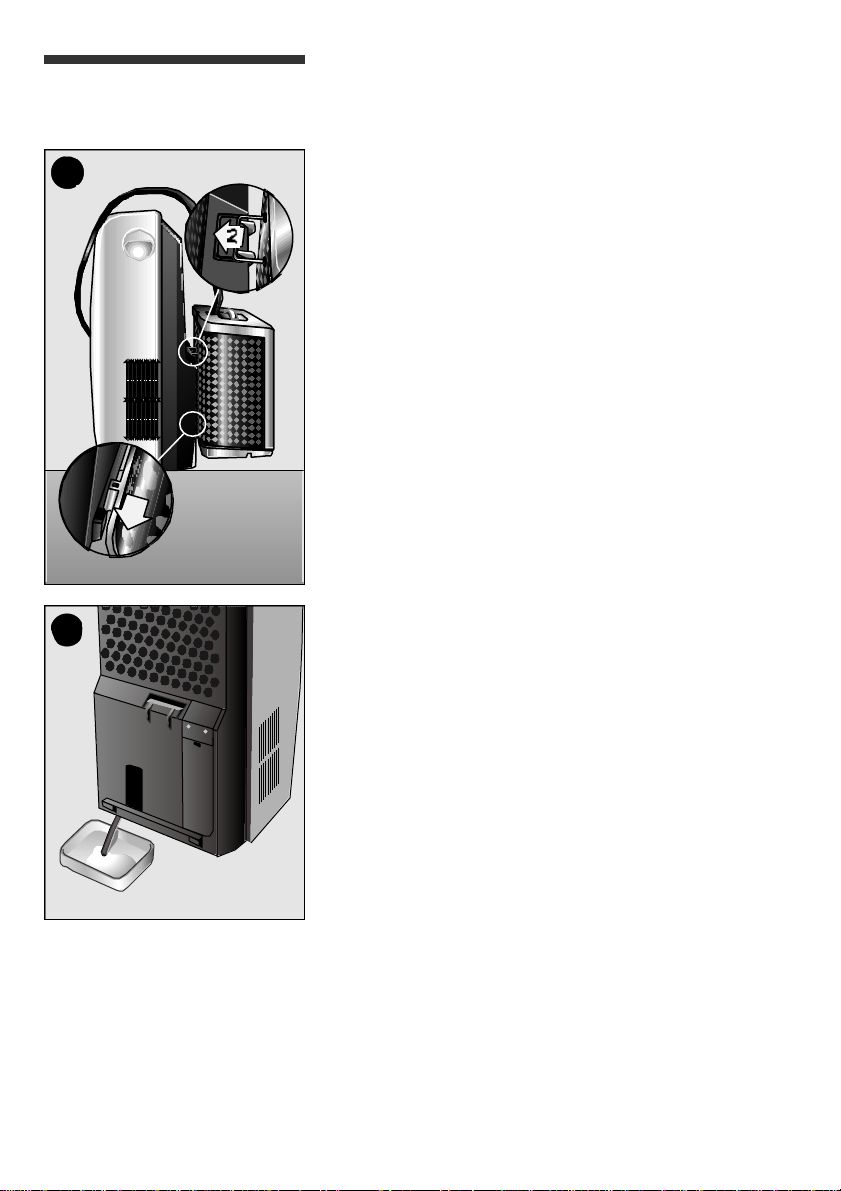

❏Zum einfachen Transportieren des Innenteils, ist
es mit Rollen ausgestattet. Um die Teile
gleichzeitig zu transportieren, kann das
Außenteil auf der Rückseite des Innenteils
eingehängt werden, Abb. 2. Auf diese Weise
lassen sich beide Teile einfacher verschieben.
❏Vor dem Transport ist das Wasser aus dem
Kondensatbehälter abzulassen, bevor das Gerät
geneigt oder gekippt wird. Das Ablassen erfolgt
über den Ablaufschlauch, der an der
Ablauföffnung an der Geräteunterseite
angeschlossen wird, Abb. 3.
❏Im Falle, dass das Aussenteil transportiert
werden soll, muss man zuerst die
Verschlussstopfen entfernen, es leicht kippen,
und das Restwasser, das sich im Inneren
befindet, entleeren.
Achtung!
Bitte transportieren Sie das Gerät vorsichtig,
um die an der Bodenplatte angebrachte
Ablassöffnung für das Kondenswasser nicht zu
beschädigen.
1
2
3

9
Aufstellung des
Aussenteils

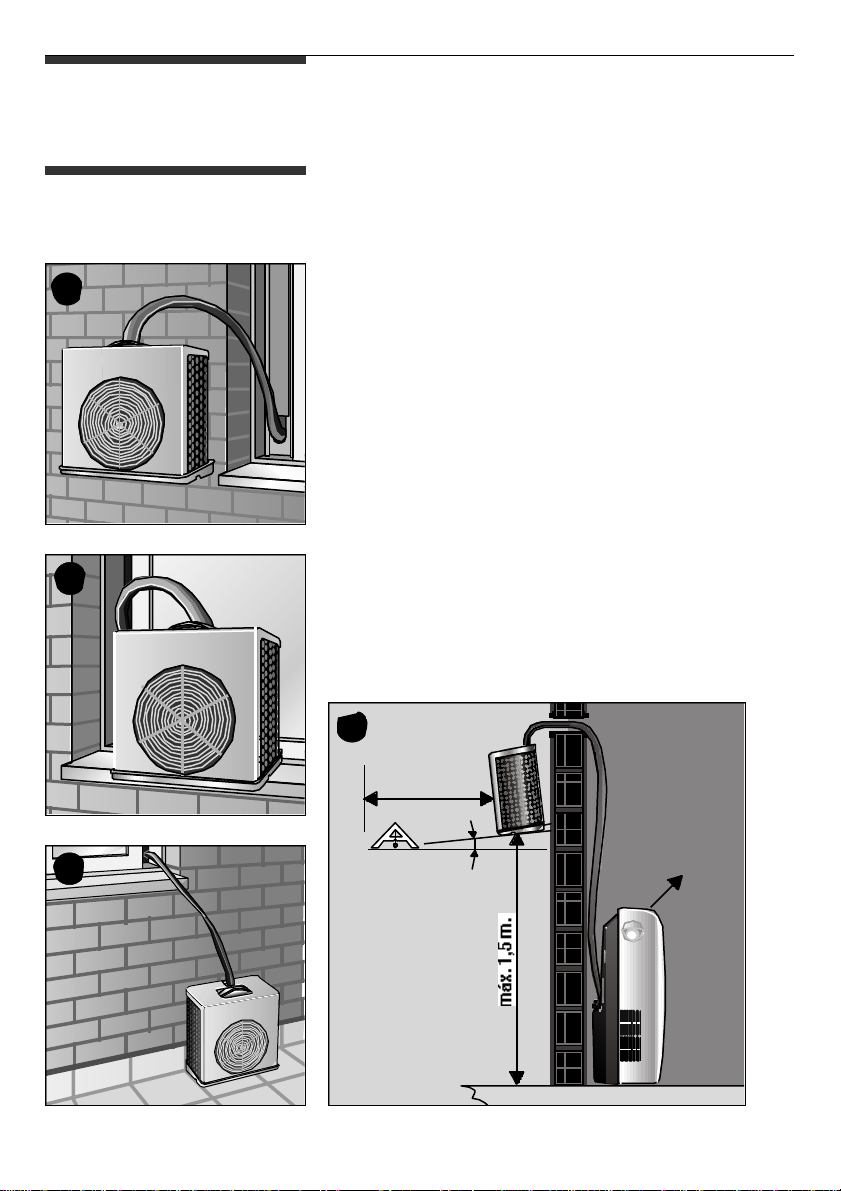

❏Je nach Wunsch des Benutzers, und je nach
Möglichkeiten des Raums, kann das Aussenteil,
wie in den Bildern 4,5und 6dargestellt,
aufgestellt werden. Beachten Sie, dass die
Aufstellfläche waagrecht ist. Um das Aussenteil
am bestehenden Haken aufzuhängen, benutzt
man das beiliegende Zubehör "Trägerplatte".
Achtung!
❏Vergewissern Sie sich, dass das Gerät in
waagrechter Stellung hängt, ansonsten
könnte Wasser von der unteren
Auffangwanne tropfen. Dies können Sie mit
der hinteren Stange des Außenteils
regulieren.
❏Aus Sicherheitsgründen darf das Aussenteil
nicht nur an der Kältemittelleitung, der es mit
dem Innenteil verbindet, aufgehängt werden.
❏Installieren Sie das Außenteil nicht höher als
erlaubt und halten Sie einen Mindestabstand
zu anderen Gegenständen, Abb. 7.
❏Verklemmen oder verbiegen Sie die
Kältemittelleitung nicht, der beide Teile
verbindet.
Vorbereitungen
4
5
6
mín. 0,5 m.
mín. 0,5 m.
máx. 3º
7

Innen- und Außenteil sind durch die
Kältemittelleitung miteinander verbunden. Die
Inbetriebnahme kann auf verschiedene Arten
erfolgen:
❏die Kältemittelleitung wird durch einen Fenster-
oder Türspalt geführt, Abb. 8.
❏dass man eine Öffnung von 4 x 2 cm am Tür-
oder Fensterrahmen anbringt, um den Schlauch
hindurchzuführen, ohne dass diese geöffnet
werden müssen, Abb. 9.
❏durch eine Maueröffnung: hierbei kommt das
mitgelieferte Zubehör zum Einsatz, Abb. 10,11,
12.
Im Falle, dass das Klimagerät nicht benutzt wird,
lassen sich die Abdeckungen des Zubehörs
schliessen, wodurch die angebrachte Öffnung
ebenso geschlossen wird, Abb. 12.
10
Verbindung des
Aussen- und
Innenteils
8
9
10
11
