Bosch FMC-300RW-GSGYE User manual

FMC-300RW-GSGRD
FMC-300RW-GSGBU
FMC-300RW-GSGYE
cs Instalacní prírucka
da Installationsvejledning
de Installationsanleitung
en Installation Guide
es Guía de instalación
fr Manuel d’installation
hr Upute za instalaciju
hu Telepítési útmutató
it Guida di installazione
nl Installatiehandleiding
pl Instrukcja instalacyjna
pt Guia de Instalação
ro Ghid de instalare
ru Руководство по устaновкe
sl Navodila za napeljavo
tr Kablo Baglant Klavuzu

3
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
cs Instalacní prírucka 9
da Installationsvejledning 10
de Installationsanleitung 11
en Installation Guide 12
es Guía de instalación 13
fr Manuel d’installation 14
hr Upute za instalaciju 15
hu Telepítési útmutató 16
it Guida di installazione 17
nl Installatiehandleiding 18
pl Instrukcja instalacyjna 19
pt Guia de Instalação 20
ro Ghid de instalare 21
ru Руководство по устaновкe 22
sl Navodila za napeljavo 23
tr Kablo Baglant Klavuzu 24

4
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
1
2
3
4
12
=
F.01U.028.227
S 5
5
4,2 x 30 mm4 x
4 x 16 mm2 x
2
3
E
1
+
−+
−
GLT1 GLT2
b1 a1 b2 a2
+
+
1
2
3
4

5
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03

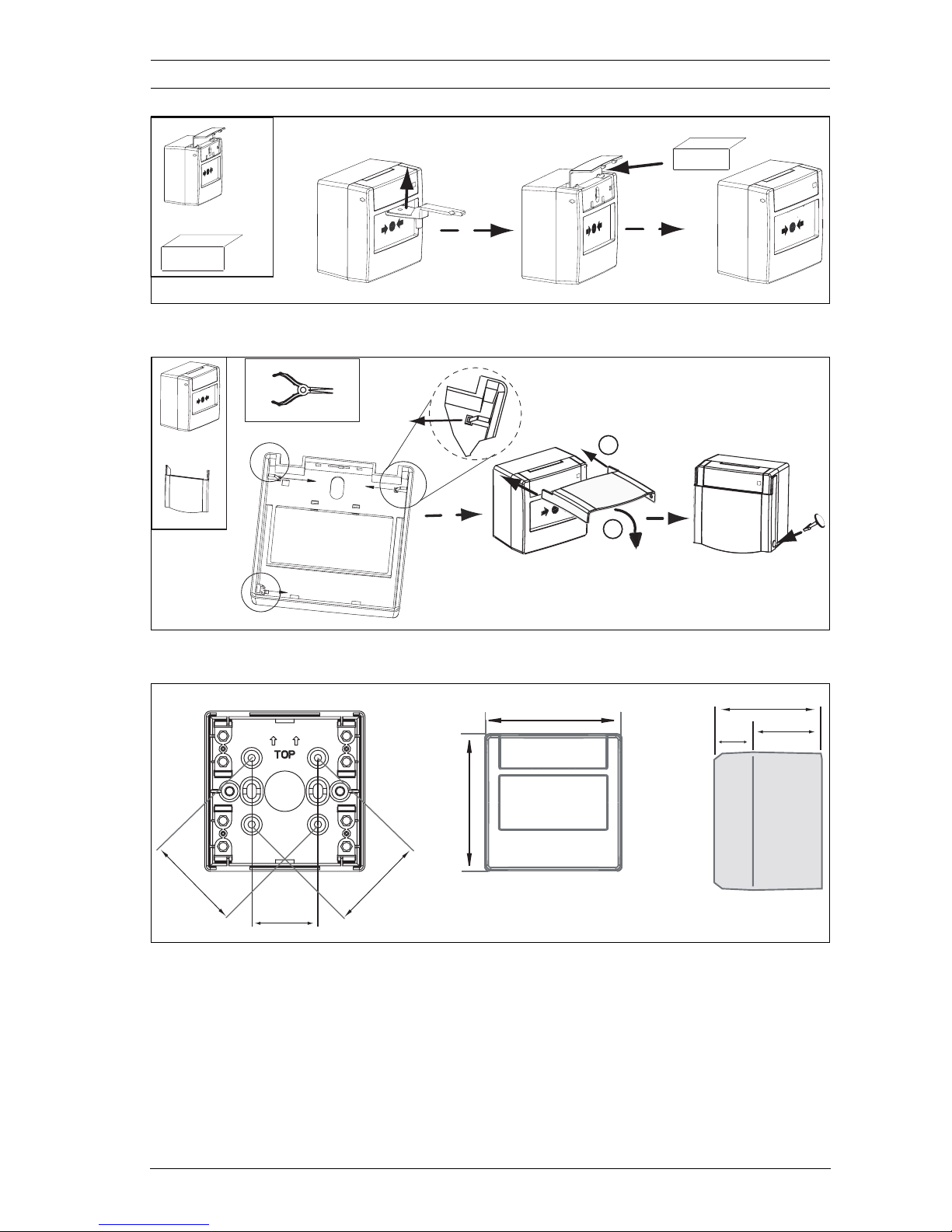

5
6
7
+
EVACUATE
EVACUATE
EVACUATE
1
2
+
87 mm
36 mm
51 mm 51 mm
33 mm
56 mm
23 mm
87 mm

6
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
8
9
BBA
9.1 9.2 9.3
9.4 9.5
90°
90°

7
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
cs
da
de
en
es
fr
hr
hu
!
VAROVÁNÍ!
Součásti pod napětím a odizolovaný kabel! Nebezpečí úrazu
elektrickým proudem. Systém musí být při připojování bez
proudu.
!
ADVARSEL!
Elektriske komponenter og afisoleret kabel! Risiko for elektrisk
stød. Strømmen skal være taget fra under arbejde med
forbindelsen.
!
WARNUNG!
Stromführende Bauteile und abisolierte Kabel!
Verletzungsgefahr durch Stromschlag. Bei Anschlussarbeiten
muss die Anlage stromlos sein.
!
WARNING!
Live components and stripped cable! Risk of injury from electric
shock. The system must be current-free during connection
work.
!
¡ADVERTENCIA!
¡Componentes cargados y cables desnudos! Riesgo de
descargas eléctricas. El sistema debe estar desconectado de la
corriente durante el proceso de instalación.
!
AVERTISSEMENT !
Composants sous tension et câbles dénudés. Risque de
blessures dues au choc électrique. Assurez-vous que
l'alimentation électrique est coupée lorsque vous effectuez les
branchements de l'appareil.
!
UPOZORENJE!
Komponente pod naponom i neizolirani kabel! Opasnost od
tjelesnih povreda zbroj strujnog udara. Sustav ne smije biti pod
naponom tijekom radova na montaži.
!
FIGYELMEZTETÉS!
Feszültség alatti alkatrészek és szigeteletlen kábel!
Áramütésveszély. A rendszernek a csatlakoztatás során
kikapcsolt állapotban kell lennie.

8
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
it
nl
pl
pt
ro
ru
sl
tr
!
AVVERTIMENTO!
Componenti sotto tensione e cavo scoperto. Rischio di scosse
elettriche.. Il sistema deve essere spento quando si effettuano i
collegamenti.
!
WAARSCHUWING!
Spanningvoerende onderdelen en gestripte kabel! Gevaar voor
letsel door elektrische schok. Tijdens aansluitwerkzaamheden
moet het systeem spanningsloos zijn.
!
OSTRZEZENIE!
Elementy pod napięciem i odizolowane kable! Ryzyko porażenia
prądem elektrycznym! System musi być odłączony od zasilania
w czasie prac instalacyjnych.
!
AVISO!
Componentes com corrente e cabo descarnado! Risco de
lesões devido a choque eléctrico! O sistema deve estar
desligado durante o trabalho de ligação da cablagem.
!
AVERTISMENT!
Componente sub tensiune şi cablu neizolat! Pericol de
electrocutare. Sistemul trebuie oprit în timpul lucrului la
conexiuni.
!
ПРЕДУПРЕЖДЕНИЕ!
Оголенные провода и компоненты под напряжением!
Опасность поражения электрическим током. При
подключении систему необходимо обесточить.
!
OPOZORILO!
Komponente pod napetostjo in nezaščiten kabel! Nevarnost
poškodb zaradi električnega udara. Med priključnimi deli mora
biti električni tok sistema izklopljen.
!
UYARI!
Elektrik yüklü parçalar ve çıplak kablo! Elektrik çarpması sonucu
yaralanma tehlikesi. Bağlantı çalışmaları sırasında sistemin
enerjisi kesilmelidir.

cs 9
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Označení produktu
Konvenční manuální tlačítkové hlásiče požáru pro použití v interiérech;
povrchová montáž, na horní straně krycí sklo:
červený manuální tlačítkový hlásič požáru FMC-300RW-GSGRD / modrý
manuální tlačítkový hlásič požáru FMC-300RW-GSGBU / žlutý manuální
tlačítkový hlásič požáru FMC-300RW-GSGYE.
Instalace
Postup pro instalaci je znázorněn na obrázku 1 - obr. 8, strana 4, 6.
Připojení (viz obr. 3, strana 4)
Test funkčnosti
1. Odemkněte servisní dvířka testovacím klíčem a zvedněte ji; viz obr. 9.1
a 9.2.
2. Vložte testovací klíč a pootočte jím o 90° ve směru hodinových ručiček;
viz obr. 9.3.
Při spuštění alarmu se rozsvítí dioda LED.
Chcete-li uvést manuální tlačítkový hlásič požáru do původní pozice,
postupujte takto:
1. Otočte testovacím klíčem o 90° proti směru hodinových ručiček; viz obr.
9.4.
Dioda LED zhasne.
2. Vraťte servisní dvířka do původní pozice.
Technické údaje
Pozice Popis Funkce
1 b1, a1 / b2, a2 Příchozí/odchozí
2E Stínění
3 ----------------- Koncový odpor (EOL)
Provozní napětí 20 V DC (8,5 V DC . 30 V DC
Spotřeba proudu určeno příslušným systémem zabezpečení
Poplachový odpor 820 ohmů (+/- 10 %, 8,5 až 30 V DC)
Přípustná provozní teplota -25 °C . . +70 °C
Krytí podle EN 60529 IP 54
Rozměry 87x87x56mm

10 da
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
Produktbetegnelse
Konventionelle manuelle alarmtryk til indendørs brug, fritliggende med
glasrude:
- FMC-300RW-GSGRD manuelt alarmtryk, rød
- FMC-300RW-GSGBU manuelt alarmtryk, blå
- FMC-300RW-GSGYE manuelt alarmtryk, gul.
Installation
For installation, se fig. 1- fig. 8, side 4, 6.
Forbindelse (se fig. 3, side 4)
Funktionstest
1. Lås vedligeholdelsesklappen op med testnøglen, og løft den op; se fig.
9.1 og 9.2.
2. Indsæt testnøglen, og roter den med uret 90°; se fig. 9.3.
LED-displayet oplyses, hvis en alarm udløses.
Sådan nulstilles de manuelle alarmtryk til udgangspositionen:
1. Drej testnøglen mod uret 90°; se fig. 9.4.
LED-displayet slukkes.
2. Sæt vedligeholdelsesklappen tilbage til udgangspositionen.
Tekniske specifikationer
Position Beskrivelse Funktion
1 b1, a1 / b2, a2 Indgående/udgående
2 E Afskærmning
3 ----------------- EOL-modstand
Driftspænding 20 V jævnstrøm (8,5 V jævnstrøm . 30 V
jævnstrøm)
Strømforbrug er specificeret for de respektive
sikkerhedssystemer
Alarmmodstand 820 Ohm (+/- 10%, 8,5 til 30 V jævnstrøm)
Drifttemperaturer: mellem -25 °C . . +70 °C
Beskyttelsesklasse i følge EN
60529
IP 54
Dimensioner 87 x 87 x 56 mm

de 11
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Produktbezeichnung
Manuelle Melder GLT für den Innenbereich, a.P. - Montage mit Glasscheibe:
- FMC-300RW-GSGRD Handfeuermelder, rot
- FMC-300RW-GSGBU Handauslöser, blau
- FMC-300RW-GSGYE Handauslöser, gelb.
Installation
Zur Installation, siehe Bild 1 - Bild 8, Seite 4, 6.
Anschaltung (siehe Bild 3, Seite 4)
Funktionstest
1. Entriegeln Sie die Revisionsklappe mit dem Prüfschlüssel und klappen
Sie diese nach oben, siehe Bild 9.1 und 9.2.
2. Führen Sie den Prüfschlüssel ein und drehen Sie diesen um 90° im
Uhrzeigersinn, siehe Bild 9.3.
Die LED leuchtet, wenn ein Alarm ausgelöst wird.
Um den manuellen Melder in die Ausgangsstellung zurück zu führen:
1. Drehen Sie den Prüfschlüssel entgegen dem Uhrzeigersinn um 90°,
siehe Bild 9.4.
Die LED erlischt.
2. Führen Sie die Revisionsklappe wieder in die Ausgangsstellung zurück.
Technische Daten
Position Beschreibung Funktion
1 b1, a1 / b2, a2 kommend/gehend
2 E Abschirmung
3 ----------------- Endwiderstand
Betriebsspannung 20 V DC (8,5 V DC . . . 30 V DC)
Stromaufnahme durch das jeweilige Gefahrenmeldesystem
vorgegeben
Alarmwiderstand 820 Ohm (+/- 10%, 8,5…30VDC)
Zulässige Betriebstemperatur -25°C . . . +70°C
Schutzklasse nach EN 60529 IP 54
Abmessungen 87 x 87 x 56 mm

12 en
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
Product designation
Manual conventional detector for use in interior areas, surface-mounted with
glass pane:
- FMC-300RW-GSGRD manual call point, red
- FMC-300RW-GSGBU manual call point, blue
- FMC-300RW-GSGYE manual call point, yellow.
Installation
For installation, see Fig. 1 - Fig. 8, page 4, 6.
Connection (see Fig. 3, page 4)
Functional test
1. Unlock the maintenance flap with the test key and lift it up; see Fig. 9.1
and 9.2.
2. Insert the test key and rotate it clockwise through 90°; see Fig. 9.3.
The LED is illuminated if an alarm is triggered.
To reset the manual call point to its starting position:
1. Turn the test key counterclockwise through 90°; see Fig. 9.4.
The LED is extinguished.
2. Return the maintenance flap to its starting position.
Technical specifications
Position Description Function
1 b1, a1 / b2, a2 Incoming/outgoing
2 E Shielding
3 ----------------- End of line resistor (EOL)
Operating voltage 20 V DC (8.5 V DC . . 30 V DC)
Current consumption specified by the respective security
system
Alarm resistor 820 Ohm (+/- 10%, 8.5 to 30 VDC)
Permissible operating temperature -25 °C . . +70 °C
Protection class as per EN 60529 IP 54
Dimensions 87 x 87 x 56 mm

es 13
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Denominación del producto
Pulsadores de incendios manuales convencionales para uso en interiores, de
montaje en superficie con cristal:
- Pulsador de incendios manual FMC-300RW-GSGRD, rojo
- pulsador de incendios manual FMC-300RW-GSGBU, azul
- pulsador de incendios manual FMC-300RW-GSGYE, amarillo.
Montaje
Para el montaje, consulte de la fig. 1 a la fig. 8, páginas 4 y 6.
Conexión (consulte la fig. 3, página 4)
Prueba de funcionamiento
1. Desbloquee la solapa de mantenimiento con la llave de prueba y
levántela; consulte las fig. 9.1 y 9.2.
2. Introduzca la llave de prueba y gírela 90° en el sentido de las agujas del
reloj; consulte la fig. 9.3.
Si se activa una alarma, el LED se ilumina.
Para resetear el pulsador de incendios manual a su posición inicial:
1. Gire la llave de prueba 90° en el sentido contrario a las agujas del reloj;
consulte la fig. 9.4.
El LED se apaga.
2. Devuelva la solapa de mantenimiento a su posición inicial.
Especificaciones técnicas
Posición Descripción Función
1 b1, a1 / b2, a2 Entrante/ saliente
2 E Malla
3 ----------------- Resistencia final de línea (RFL)
Tensión en funcionamiento 20 VCC (de 8,5 VCC a 30 VCC)
Consumo de corriente Especificado por el sistema de seguridad
correspondiente
Resistencia de alarma 820 ohmios (+/- 10%, de 8,5 a 30 VCC)
Temperatura de
funcionamiento permitida
De -25 °C a 70 °C
Clase de protección según
EN 60529
IP 54
Dimensiones 87 x 87 x 56 mm

14 fr
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
Désignation produit
Déclencheurs conventionnels manuels d'alarme incendie pour usage en
intérieur, montage en surface, avec vitre :
- FMC-300RW-GSGRD Déclencheur manuel d'alarme incendie, rouge
- FMC-300RW-GSGBU Déclencheur manuel d'alarme incendie, bleu
- FMC-300RW-GSGYE Déclencheur manuel d'alarme incendie, jaune.
Installation
Pour plus d'informations sur l'installation, reportez-vous aux figures 1 à 8,
pages 4 à 6.
Connexion (voir fig. 3, page 4)
Test de fonctionnement
1. Déverrouillez le clapet de maintenance à l'aide de la clé de test et
soulevez-le ; voir fig. 9.1 et 9.2.
2. Insérez la clé de test et faites-la tourner de 90° dans le sens des
aiguilles d'une montre ; voir fig. 9.3.
La diode s'allume si une alarme se déclenche.
Pour replacer le déclencheur manuel d'alarme incendie en position de
départ :
1. Tournez la clé de 90° dans le sens inverse des aiguilles d'une montre ;
voir fig. 9.4.
La diode s'éteint.
2. Replacez le clapet de maintenance en position de départ.
Caractéristiques techniques
Position Description Fonction
1 b1, a1 / b2, a2 Entrant/sortant
2E Blindage
3 ----------------- Résistance de fin de ligne
Tension de fonctionnement 20 Vcc (8,5 Vcc à . 30 Vcc)
Consommation spécifiée par le système de sécurité
respectif
Résistance d'alarme 820 ohms (+/- 10 %, 8,5 à 30 Vcc)
Température de
fonctionnement admissible
-25 °C . . +70 °C
Catégorie de protection
suivant EN 60529
IP 54
Dimensions 87 x 87 x 56 mm

hr 15
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Oznaka proizvoda
Standardni ručni javljači požara za upotrebu u zatvorenim prostorima, za
nadžbukno montiranje sa zaštitnim staklom:
Ručni javljač požara FMC-300RW-GSGRD, crveni / ručni javljač požara FMC-
300RW-GSGBU, plavi / ručni javljač požara FMC-300RW-GSGYE, žuti.
Montaža
Za montažu pogledajte sliku 1 - slika 8, stranica 4, 6.
Spajanje (vidi sliku 3, stranica 4)
Test funkcije
1. Pomoću ključa za testiranje otključajte i podignite zaklopku: pogledajte
slike 9.1 i 9.2.
2. Umetnite ključ za testiranje i zakrenite ga za 90° u smjeru kazaljke na
satu; pogledajte sliku 9.3.
LED svijetli u slučaju pokretanja alarma.
Kako biste ručni javljač požara vratili u njegov početni položaj, učinite
sljedeće:
1. Ključ za testiranje zakrenite za 90° suprotno od smjera kazaljke na satu;
pogledajte sliku 9.4.
LED je ugašena.
2. Zaklopku za održavanje vratite u njezin početni položaj.
Tehničke specifikacije
Položaj Opis Funkcija
1 b1, a1 / b2, a2 Ulazni/izlazni
2 E Oklop
3 ----------------- Otpornik za zaključenje linije
(EOL)
Radni napon 20 V DC (8,5 V DC . . 30 V DC)
Potrošnja struje određeno pojedinačnim sigurnosnim
sustavom
Otpornik alarma 820 Ohma (+/- 10%, 8,5 do 30 V DC)
Dopuštena radna temperatura -25 °C . . +70 °C
Zaštitna klasa prema EN 60529 IP 54
Dimenzije 87 x 87 x 56 mm

16 hu
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
A termék megnevezése
Hagyományos kézi jelzésadók beltéri használatra, felületre szereléshez,
üvegablakkal:
- FMC-300RW-GSGRD kézi jelzésadó, vörös
- FMC-300RW-GSGBU kézi jelzésadó, kék
- FMC-300RW-GSGYE kézi jelzésadó, sárga.
Telepítés
A telepítéssel kapcsolatban lásd a 1 - 8 ábrát (4. és .6. oldal).
Csatlakoztatás (lásd 4. oldal, 3. ábra)
Működési teszt
1. Nyissa ki a karbantartó fedelet a tesztkulccsal, és emelje fel; lásd: 9.1 és
9.2 ábra.
2. Helyezze be a tesztkulcsot és forgassa el 90°-kal az óramutató járásával
megegyezően; lásd: 9.3 ábra.
Riasztás indításakor a LED világít.
Kézi jelzésadó visszaállítása az alaphelyzetbe:
1. Fordítsa a tesztkulcsot 90°-kal az óramutató járásával ellentétes
irányba; lásd: 9.4 ábra.
A LED kialszik.
2. Helyezze vissza a karbantartó fedelet a kiinduló helyzetbe.
Műszaki adatok
Hely Jelölés Funkció
1 b1, a1 / b2, a2 Bejövő/kimenő
2E Árnyékolás
3 ----------------- Vonallezáró ellenállás (EOL)
Üzemi feszültség 20 V DC (8,5 V DC. . 30 V DC)
Áramfelvétel a csatlakoztatott biztonsági rendszer
határozza meg
Riasztási ellenállás 820 ohm (+/- 10%, 8,5 - 30 V DC)
Megengedett üzemi
hőmérséklet
-25 °C. . +70 °C
Védelmi kategória az EN 60529
szabvány szerint
IP 54
Méretek 87 x 87 x 56 mm

it 17
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Designazione del prodotto
Pulsanti manuali convenzionali per interno, montaggio superficiale, con
vetrino:
- Pulsante manuale FMC-300RW-GSGRD, rosso
- pulsante manuale FMC-300RW-GSGBU, blu
- pulsante manuale FMC-300RW-GSGYE, giallo.
Installazione
Per l'installazione, vedere la fig. 1 - la fig. 8, pagine 4, 6.
Collegamento (vedere la fig. 3, pagina 4)
Test funzionale
1. Sbloccare lo sportello di manutenzione con la chiave di prova e
sollevarlo; vedere le fig. 9.1 e 9.2.
2. Inserire la chiave di prova e ruotarla di 90° in senso orario; vedere la fig
9.3.
Il LED si accende se viene attivato un allarme.
Per ripristinare il pulsante manuale alla posizione iniziale:
1. Girare la chiave di prova di 90° in senso orario; vedere la fig. 9.4.
Il LED si spegne.
2. Riportare lo sportello di manutenzione nella posizione iniziale.
Specifiche tecniche
Posizione Descrizione Funzione
1 b1, a1 / b2, a2 In entrata/in uscita
2 E Schermatura
3 ----------------- Resistenza di fine linea (EOL)
Tensione di esercizio 20 VDC (8,5 VDC . . 30 VDC
Consumo corrente Specificato dal rispettivo sistema di
sicurezza
Resistenza di allarme 820 Ohm (+/- 10%, da 8,5 a 30 VDC)
Temperatura di esercizio
consentita
-25 °C . . +70 °C
Classe di protezione conforme
a EN 60529
IP 54
Dimensioni 87 mm x 87 mm x 53 mm

18 nl
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
Productbenaming
Conventionele handbrandmelders voor gebruik binnenshuis,
opbouwmontage, voorzien van ruitje:
- FMC-300RW-GSGRD handbrandmelder, rood
- FMC-300RW-GSGBU handbrandmelder, blauw
- FMC-300RW-GSGYE handbrandmelder, geel.
Installatie
Voor installatie zie afb. 1 - afb. 8, pagina 4, 6.
Aansluiting (zie afb. 3, pagina 4)
Functionele test
1. Ontgrendel de onderhoudsklep met de testsleutel en til deze omhoog;
zie afb. 9.1 en 9.2.
2. Plaats de testsleutel en draai deze een halve slag linksom; zie afb. 9.3.
Het LED-lampje gaat branden wanneer een alarm is geactiveerd.
De oorspronkelijke instellingen van de handbrandmelder herstellen:
1. Draai de testsleutel een halve slag linksom; zie afb. 9.4.
Het LED-lampje is gedoofd.
2. Plaats de onderhoudsklep terug in de uitgangspositie.
Technische specificaties
Positie Beschrijving Functie
1 b1, a1 / b2, a2 Inkomend/uitgaand
2 E Afscherming
3 ----------------- Afsluitweerstand (EOL)
Bedrijfsspanning 20 V DC (8,5 V DC . . 30 V DC)
Stroomverbruik gespecificeerd door het betreffende
beveiligingssysteem
Alarmweerstand 820 Ohm (+/- 10%, 8,5 to 30 VDC)
Toegestane
bedrijfstemperatuur
-25 °C . . +70 °C
Beschermingsklasse volgens
EN 60529
IP 54
Afmetingen 87 x 87 x 56 mm

pl 19
Bosch Sicherheitssysteme GmbH F01U045274 | A5 | 2008.03
Przeznaczenie produktu
Konwencjonalne, ręczne ostrzegacze pożarowe, przeznaczone do
stosowania w pomieszczeniach zamkniętych, montowane powierzchniowo, z
szybką:
- FMC-300RW-GSGRD ręczny ostrzegacz pożarowy, kolor czerwony
- FMC-300RW-GSGBU ręczny ostrzegacz pożarowy, kolor niebieski
- FMC-300RW-GSGYE ręczny ostrzegacz pożarowy, kolor żółty.
Instalacja
Instalacja została przedstawiona na rys. 1 - rys. 8, str. 4, 6.
Połączenia (p. rys. 3, str. 4)
Test działania
1. Odblokować pokrywę serwisową przy pomocy klucza testowego i
unieść ją do góry; p. rys. 9.1 i 9.2.
2. Włożyć klucz serwisowy i obrócić go w prawo o 90°; p. rys. 9.3.
Dioda LED świeci się po wyzwoleniu alarmu.
Resetowanie ręcznego ostrzegacza pożarowego do pozycji początkowej:
1. Obrócić klucz testowy w lewo o 90°; p. str. 9.4.
Dioda LED gaśnie.
2. Założyć pokrywę serwisową.
Dane techniczne
Pozycja Opis Funkcja
1 b1, a1 / b2, a2 połączenie wejściowe /
połączenie wyjściowe
2E Ekran
3 ----------------- Rezystor EOL
Napięcie pracy 20 VDC (8,5 - 30 VDC)
Pobór prądu określony przez odpowiedni system
bezpieczeństwa
Rezystor alarmowy 820 Ω(+/- 10%, 8,5 - 30 VDC)
Temperatura pracy -25 ÷ +70°C
Stopień ochrony zgodnie z normą
EN 60529
IP 54
Wymiary 87 x 87 x 56 mm

20 pt
F01U045274 | A5 | 2008.03 Bosch Sicherheitssysteme GmbH
Designação do produto
Botões convencionais de alarme manual para utilização em áreas interiores,
de montagem saliente com vidro:
- FMC-300RW-GSGRD Botão de alarme manual, vermelho
- FMC-300RW-GSGBU Botão de alarme manual, azul
- FMC-300RW-GSGYE Botão de alarme manual, amarelo.
Instalação
Para ver a instalação, consulte a fig. 1 - fig. 8, página 4, 6.
Ligação (ver fig. 3, página 4)
Teste de funcionamento
1. Desbloqueie a patilha de manutenção com a chave de teste e abra-a;
ver fig. 9.1 e 9.2.
2. Insira a chave de teste e rode-a 90° para a direita; ver fig. 9.3.
O LED acende-se se for activado um alarme.
Para repor o botão de alarme manual na sua posição inicial:
1. Rode a chave de teste 90° para a esquerda; ver fig. 9.4.
O LED apaga-se.
2. Reponha a patilha de manutenção na sua posição inicial.
Dados técnicos
Posição Descrição Função
1 b1, a1 / b2, a2 Entrada/saída
2E Blindagem
3 ----------------- Fim-de-linha (EOL)
Tensão de serviço 20 Vdc (8,5 Vdc . 30 Vdc)
Consumo de corrente especificado pelo respectivo sistema de
segurança
Resistência de alarme 820 Ohm (+/- 10%, 8,5 a 30 Vdc)
Temperatura de serviço
permitida
-25 °C . . +70 °C
Classe de protecção em
conformidade com a norma EN
60529
IP 54
Dimensões 87 x 87 x 56 mm
