Bosch IXO User manual

Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-pt.com
1 609 92A 0P3 (2014.08) I / 207 WEU
WEUWEU
IXO
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
OBJ_DOKU-14181-008.fm Page 1 Wednesday, August 6, 2014 10:18 AM

2|
1 609 92A 0P3 | (30.6.14) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 23
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 39
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página 55
OBJ_BUCH-826-008.book Page 2 Monday, June 30, 2014 11:47 AM

Bosch Power Tools 1 609 92A 0P3 | (30.6.14)
| 3
A
IXO
12
5
1
2
3
56
7
11
4
10 8
9
OBJ_BUCH-826-008.book Page 3 Monday, June 30, 2014 11:47 AM

1 609 92A 0P3 | (30.6.14) Bosch Power Tools
4|

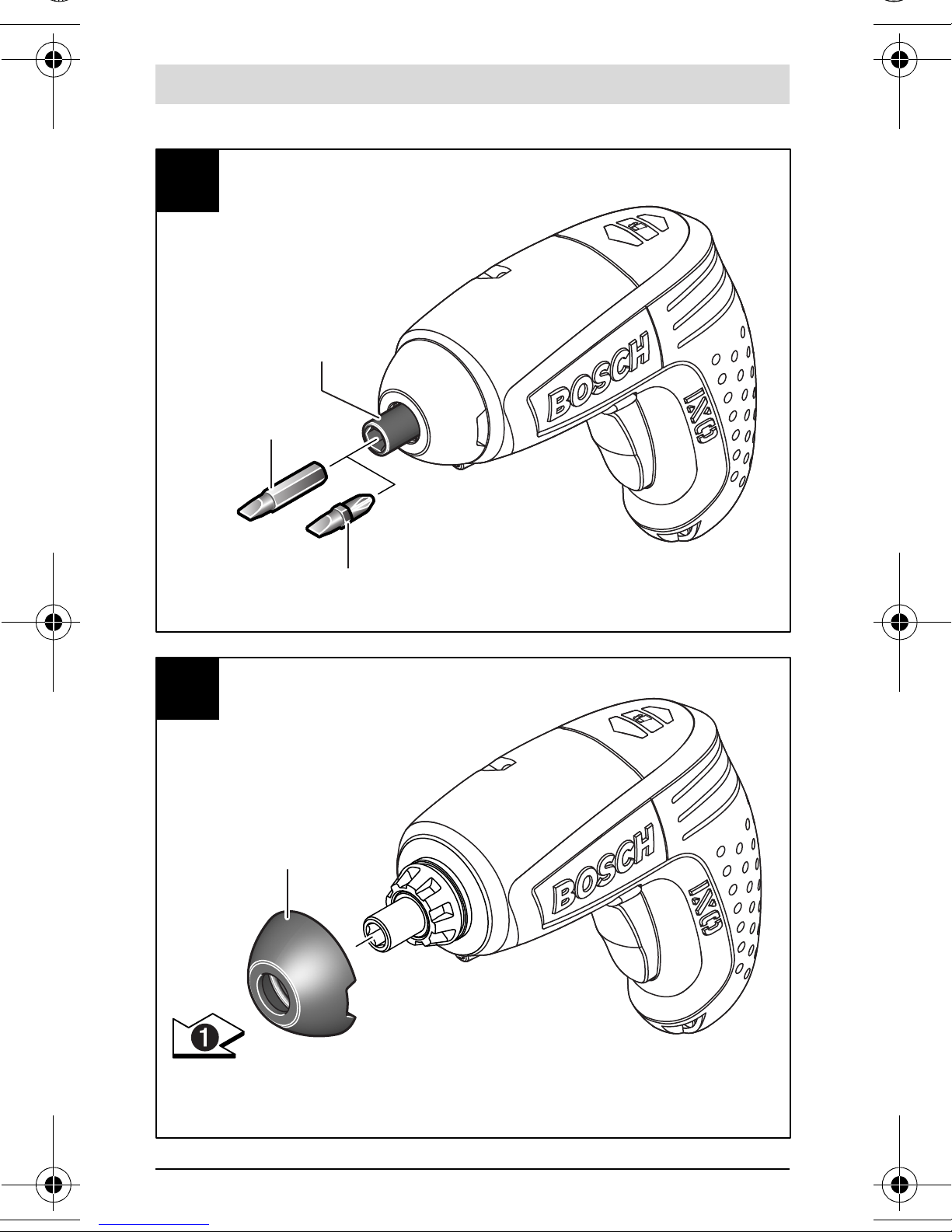

C
B
1
3
2
1
OBJ_BUCH-826-008.book Page 4 Monday, June 30, 2014 11:47 AM

Bosch Power Tools 1 609 92A 0P3 | (30.6.14)
| 5

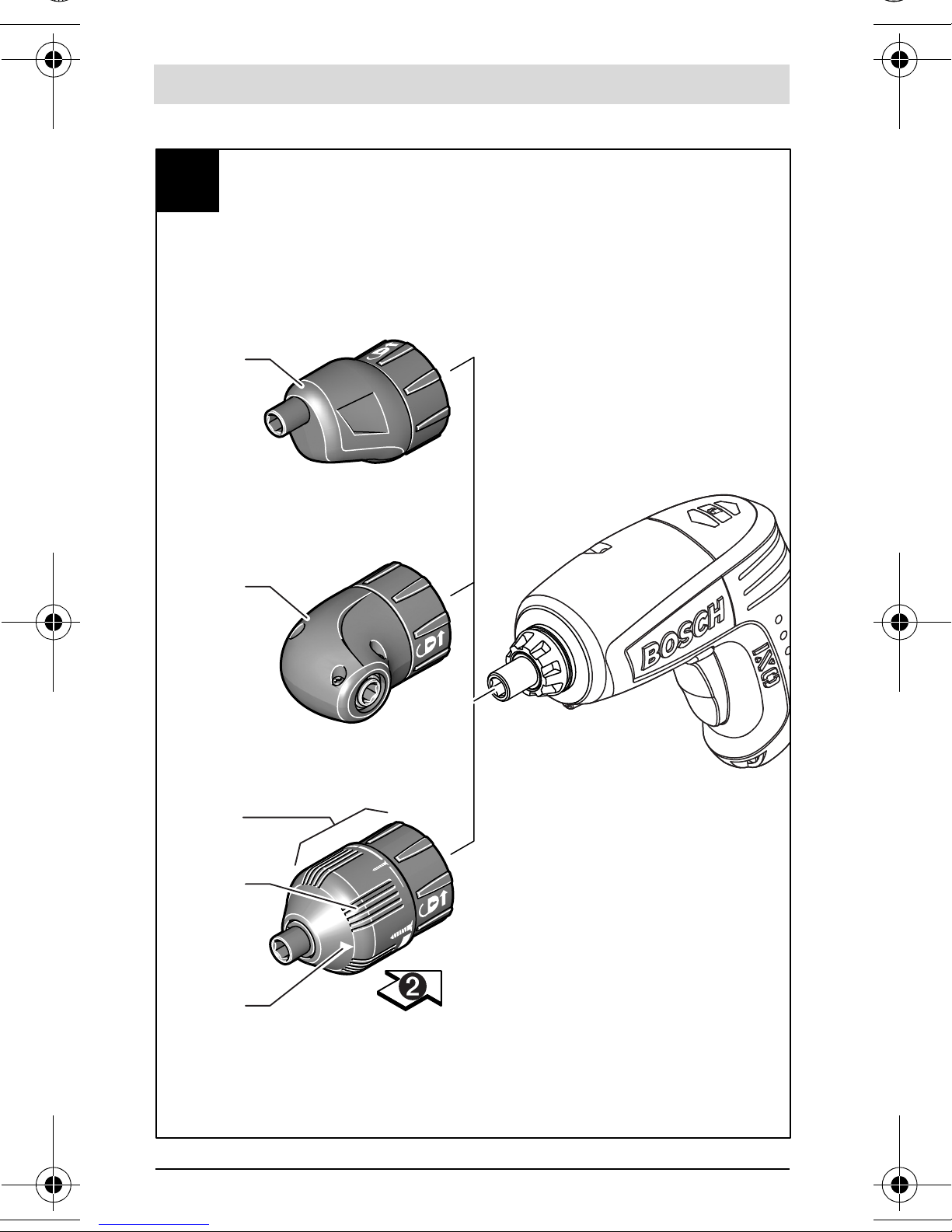

D
14
17
16
15
13
OBJ_BUCH-826-008.book Page 5 Monday, June 30, 2014 11:47 AM

1 609 92A 0P3 | (30.6.14) Bosch Power Tools
6|

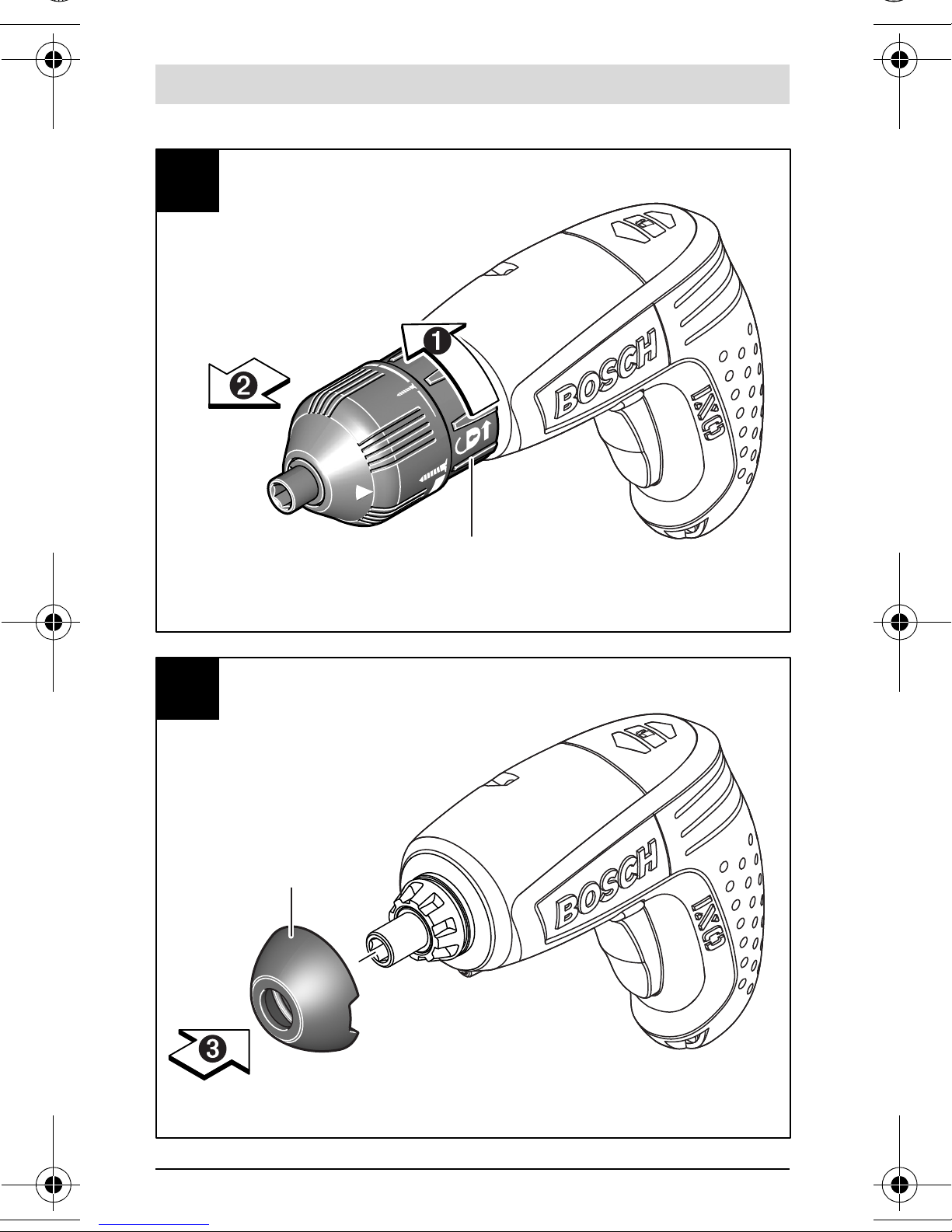

F
E
3
18
OBJ_BUCH-826-008.book Page 6 Monday, June 30, 2014 11:47 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 7
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Lesen Sie alle Sicherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord-
nung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährde-
ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäu-
bebefinden.ElektrowerkzeugeerzeugenFunken,diedenStauboderdie
Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose
passen. Der Stecker darf in keiner Weise verändert werden. Verwen-
den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elek-
trowerkzeugen. Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von
Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
WARNUNG
OBJ_DOKU-28030-004.fm Page 7 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
8| Deutsch
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindrin-
gen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri-
schen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu
tragen, aufzuhängen oder um den Stecker aus der Steckdose zu zie-
hen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder
sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel er-
höhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden
SienurVerlängerungskabel, dieauchfürdenAußenbereichgeeignet
sind. Die Anwendung eines für den Außenbereich geeigneten Verlänge-
rungskabels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung
nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschal-
ter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko
eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Un-
achtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immereine Schutzbril-
le. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutsch-
feste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und
Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern
Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
dieStromversorgung und/oder den Akkuanschließen, esaufnehmen
oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger
am Schalterhaben oder das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
OBJ_DOKU-28030-004.fm Page 8 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 9
EntfernenSieEinstellwerkzeugeoderSchraubenschlüssel,bevorSie
das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in unerwarteten Situationen besser kon-
trollieren.
Tragen Sie geeignete Kleidung.TragenSiekeine weiteKleidungoder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön-
nen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden
können, vergewissern Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das da-
für bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge-
fährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie
den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhin-
dert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich-
weite von Kindern auf. Lassen Sie Personen das Gerät nicht benut-
zen, die mit diesem nichtvertraut sind oderdiese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfah-
renen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob be-
wegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei-
le gebrochen oder so beschädigt sind, dass die Funktion des Elektro-
werkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem
OBJ_DOKU-28030-004.fm Page 9 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
10 | Deutsch
Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
LadenSiedie Akkus nur mit Ladegeräten auf, die vomHerstelleremp-
fohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Ak-
kus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus ver-
wendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektro-
werkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen
und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Mün-
zen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallge-
genständen, die eine Überbrückung der Kontakte verursachen könn-
ten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen
oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten.
VermeidenSiedenKontaktdamit.BeizufälligemKontaktmitWasser
abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu-
sätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
OBJ_DOKU-28030-004.fm Page 10 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 11
Sicherheitshinweise für Schrauber
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbei-
ten ausführen, bei denen die Schraube verborgene Stromleitungen
treffen kann. Der Kontakt der Schraube mit einer spannungsführenden
LeitungkannauchmetalleneGeräteteileunter Spannungsetzen und zuei-
nem elektrischen Schlag führen.
Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen
von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraub-
stock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist,
bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum
Verlust der Kontrolle über das Elektrowerkzeug führen.
Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewah-
rung den Drehrichtungsumschalter in Mittelstellung. Bei unbeabsich-
tigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtig-
keit. Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkuskönnen
Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be-
schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Sicherheitshinweise für Ladegeräte
Dieses Ladegerät ist nicht vorgesehen für
die Benutzung durch Kinder und Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder man-
gelnder Erfahrung und Wissen. Dieses Lade-
gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
OBJ_DOKU-28030-004.fm Page 11 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
12 | Deutsch
sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Wissen be-
nutzt werden, wenn sie durch eine für ihre
Sicherheit verantwortliche Person beauf-
sichtigt werden oder von dieser im sicheren
Umgang mit dem Ladegerät eingewiesen
worden sind und die damit verbundenen Ge-
fahren verstehen. Andernfalls besteht die Ge-
fahr von Fehlbedienung und Verletzungen.
BeaufsichtigenSieKinder.Damitwirdsicher-
gestellt, dass Kinder nicht mit dem Ladegerät
spielen.
Die Reinigung und Wartung des Ladegerä-
tesdurchKinder darf nicht ohne Aufsicht er-
folgen.
Halten Sie das Ladegerät von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines
elektrischen Schlages.
Laden Sie nur in Bosch-Produkte eingebaute Li-Ion-Akkus. Die Akku-
spannung muss zur Akku-Ladespannung des Ladegerätes passen.
Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die
Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker.
Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen.
Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von quali-
fiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
OBJ_DOKU-28030-004.fm Page 12 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 13
Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines
elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund
(z.B.Papier,Textilienetc.)bzw.in brennbarerUmgebung.Wegender
beim Laden auftretenden Erwärmung des Ladegerätes besteht Brand-
gefahr.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen.VersäumnissebeiderEinhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben.
Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeits-
bereich des Elektrowerkzeuges zu beleuchten und ist nicht geeignet zur
Raumbeleuchtung im Haushalt.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar-
stellung des Elektrowerkzeuges auf der Grafikseite.
1Schrauberbit*
2Werkzeugaufnahme
3Gummikappe
4Drehrichtungsanzeige Rechtslauf
5Akku-Ladezustandsanzeige
6Drehrichtungsanzeige Linkslauf
7Aufhängeöse
8Ein-/Ausschalter
9Drehrichtungsumschalter
10 Lampe „PowerLight“
11 Handgriff (isolierte Grifffläche)
OBJ_DOKU-28030-004.fm Page 13 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
14 | Deutsch
12 Ladegerät
13 Exzenteraufsatz*
14 Winkelaufsatz*
15 Drehmomentaufsatz*
16 Einstellring Drehmomentvorwahl*
17 Markierung für Drehmomenteinstellung*
18 Entriegelungsring*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-
Lieferumfang.Das vollständigeZubehörfindenSie inunseremZubehörprogramm.
Technische Daten
Akku-Schrauber IXO
Sachnummer 3 603 J81 0..
Nennspannung V= 3,6
Leerlaufdrehzahl min-1 215
Max. Drehmoment harter/weicher
Schraubfall nach ISO 5393 Nm 4,5/3
Max. Schrauben-Ø mm 5
Gewicht entsprechend
EPTA-Procedure 01/2003 kg 0,3
Akku Li-Ionen
Kapazität Ah 1,5
Anzahl der Akkuzellen 1
Ladegerät
Sachnummer 2 607 225 809 (EU)
2 607 225 811 (UK/SMA)
2 607 225 813 (AU)
Ladezeit min 380
Schutzklasse /II
OBJ_DOKU-28030-004.fm Page 14 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 15
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 60745-2-2.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise
kleiner als 70 dB(A). Unsicherheit K =3 dB.
Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten.
Gehörschutz tragen!
Schwingungsgesamtwerte ah(Vektorsumme dreier Richtungen) und Unsi-
cherheit K ermittelt entsprechend EN 60745:
Schrauben: ah<2,5m/s2, K=1,5 m/s2.
Der in diesen Anweisungen angegebene Schwingungspegel ist entspre-
chend einemin EN60745genormtenMessverfahrengemessenwordenund
kann für den Vergleich von Elektrowerkzeugen miteinander verwendet wer-
den. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungs-
belastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen An-
wendungen desElektrowerkzeugs. WennallerdingsdasElektrowerkzeug für
andereAnwendungen,mitunterschiedlichenZubehören,mitabweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar
läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelas-
tung über den gesamten Arbeitszeitraum deutlich reduzieren.
LegenSiezusätzlicheSicherheitsmaßnahmenzumSchutzdesBedienersvor
der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektro-
werkzeugundEinsatzwerkzeugen,Warmhalten der Hände, Organisation der
Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“
beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien
2009/125/EG (Verordnung 1194/2012), 2011/65/EU, 2014/35/EU,
2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und
mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-2 (Akku-
Gerät), EN 60335-1, EN 60335-2-29 (Akku-Ladegerät).
OBJ_DOKU-28030-004.fm Page 15 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
16 | Deutsch
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
14
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
15.07.2014
Montage
Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewah-
rung den Drehrichtungsumschalter in Mittelstellung. Bei unbeabsich-
tigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden (siehe Bild A)
Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist
auf den in Ihrem Elektrowerkzeug eingebauten Li-Ionen-Akku abge-
stimmt.
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss
mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.
Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben
werden.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des
Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollstän-
dig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer
zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku
nicht.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_DOKU-28030-004.fm Page 16 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 17
Der Li-Ionen-Akku ist gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das
Einsatzwerkzeug bewegt sich nicht mehr und ein leises Pfeifgeräusch ist zu
hören.
Drücken Sie nach dem automatischen Abschalten des Elektrowerk-
zeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschä-
digt werden.
Leuchtet die Akku-Ladezustandsanzeige 5bei halb gedrücktem Ein-/Aus-
schalter 8rot auf, hat der Akku weniger als 30% seiner Kapazität und sollte
aufgeladen werden.
Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die
Steckdose gesteckt und der Akku-Schrauber anschließend auf das Ladege-
rät 12 aufgelegt wird.
Die Akku-Ladezustandsanzeige 5zeigt den Ladefortschritt an. Beim Lade-
vorgang leuchtet die Anzeige grün. Leuchtet die Akku-Ladezustandsanzeige
5nicht mehr, ist der Akku vollständig geladen.
Beim Ladevorgang erwärmt sich der Handgriff des Elektrowerkzeuges. Dies
ist normal.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.
Das Elektrowerkzeug kann während des Ladevorgangs nicht benutzt wer-
den; es ist nicht defekt, wenn es während des Ladevorgangs nicht funktio-
niert.
Schützen Sie das Ladegerät vor Nässe!
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel (siehe Bild B)
Verwenden Sie keine 2-seitigen Schrauberklingen, die länger als
25 mm sind.
Setzen Sie das Schrauberbit 1direkt in die Werkzeugaufnahme 2ein.
Exzenteraufsatz/Winkelaufsatz/Drehmomentaufsatz
(siehe Bilder C – F)
Mit dem Exzenteraufsatz 13 können Sie randnah schrauben.
Mit dem Winkelaufsatz 14 können Sie an schwer zugänglichen Stellen Ver-
schraubungen durchführen.
OBJ_DOKU-28030-004.fm Page 17 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
18 | Deutsch
Mit dem Einstellring Drehmomentvorwahl 16 am Drehmomentaufsatz 15
können Sie dasbenötigteDrehmomentin10 Stufen vorwählen.Bei richtiger
Einstellung wird dasEinsatzwerkzeug gestoppt, sobald die Schraube bündig
in das Material eingedreht ist bzw. das eingestellte Drehmoment erreicht ist.
Montage (siehe Bilder C–D)
Zur Montage der Aufsätze ziehen Sie die Gummikappe 3nach vorn ab.
Anschließend können die Aufsätze aufgesteckt werden. Eine Montage der
Aufsätze um 45° versetzt ist möglich.
Demontage (siehe Bilder E–F)
Zur Demontage der Aufsätze drehen Sie den Entriegelungsring 18 in Dreh-
richtung und ziehen den Aufsatz nach vorn ab. Stecken Sie anschließend
die Gummikappe 3wieder auf.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss
mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.
Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben
werden.
Drehrichtung einstellen
Mit dem Drehrichtungsumschalter 9können Sie die Drehrichtung des Elekt-
rowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 8ist dies jedoch
nicht möglich.
Rechtslauf: Zum Eindrehen von Schrauben drücken Sie den Drehrichtungs-
umschalter 9nach links bis zum Anschlag durch.
Die Drehrichtungsanzeige Rechtslauf 4leuchtet bei betätigtem
Ein-/Ausschalter 8und laufendem Motor.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken
Sie den Drehrichtungsumschalter 9nach rechts bis zum Anschlag durch.
Die Drehrichtungsanzeige Linkslauf 6leuchtet bei betätigtem
Ein-/Ausschalter 8und laufendem Motor.
OBJ_DOKU-28030-004.fm Page 18 Wednesday, August 6, 2014 10:12 AM

Bosch Power Tools 1 609 92A 0P3 | (6.8.14)
Deutsch | 19
Ein-/Ausschalten
DrückenSiezurInbetriebnahme des ElektrowerkzeugesdenEin-/Ausschal-
ter 8und halten Sie ihn gedrückt.
DieLampe10 leuchtet bei leicht oder vollständiggedrücktemEin-/Ausschal-
ter 8und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen
Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 8
los.
Vollautomatische Spindelarretierung (Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter 8wird die Bohrspindel arretiert.
Dies ermöglicht das Eindrehen von Schrauben auch bei entladenem Akku
bzw. das Verwenden des Elektrowerkzeuges als Schraubendreher.
DrückenSiebei blockierterBohrspindeldenEin-/Ausschalter 8 nicht
länger als 15 Sekunden.Das Elektrowerkzeug kann sonst beschädigt
werden.
Arbeitshinweise
Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube
auf. Sich drehende Einsatzwerkzeuge können abrutschen.
An der Seite des Ladegeräts 12 können bis zu 13 Schrauberbits aufbewahrt
werden. Die Aufnahme für die Schrauberbits ist herausnehmbar.
Wartung und Service
Wartung und Reinigung
Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewah-
rung den Drehrichtungsumschalter in Mittelstellung. Bei unbeabsich-
tigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um
gut und sicher zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine autori-
sierte Kundendienststelle für Bosch-Elektrowerkzeuge.
OBJ_DOKU-28030-004.fm Page 19 Wednesday, August 6, 2014 10:12 AM

1 609 92A 0P3 | (6.8.14) Bosch Power Tools
20 | Deutsch
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von
Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerk-
zeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfah-
ren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen
zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu
unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde .
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie Produkttester wer-
den, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker
Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie onlineErsatzteilebestellenoderRepa-
raturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: Anwendungsberat[email protected]osch.com
OBJ_DOKU-28030-004.fm Page 20 Wednesday, August 6, 2014 10:12 AM
