Bosch PKP 7 User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 W64 (2010.07) PS / 113 WEU
PKP 7,2 LI
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών
χρήσης
tr Orijinal işletme talimat
OBJ_BUCH-1210-001.book Page 1 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
2|
Deutsch . . . . . . . . . . . . . . . . . Seite 5
English. . . . . . . . . . . . . . . . . . Page 14
Français. . . . . . . . . . . . . . . . . Page 23
Español . . . . . . . . . . . . . . . . . Página 32
Português . . . . . . . . . . . . . . . Página 41
Italiano . . . . . . . . . . . . . . . . . Pagina 49
Nederlands . . . . . . . . . . . . . . Pagina 58
Dansk. . . . . . . . . . . . . . . . . . . Side 66
Svenska . . . . . . . . . . . . . . . . . Sida 73
Norsk . . . . . . . . . . . . . . . . . . . Side 81
Suomi . . . . . . . . . . . . . . . . . . Sivu 88
Ελληνικά . . . . . . . . . . . . . . . . Σελίδα 95
Türkçe . . . . . . . . . . . . . . . . . . Sayfa 104
OBJ_BUCH-1210-001.book Page 2 Thursday, July 8, 2010 3:18 PM

| 3
Bosch Power Tools 1 609 929 W64 | (8.7.10)
PKP 7,2 LI
7 6
5
4
3
2
1
8
OBJ_BUCH-1210-001.book Page 3 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
4|
A
B
2
11
5
9
10
OBJ_BUCH-1210-001.book Page 4 Thursday, July 8, 2010 3:18 PM

Deutsch | 5
Bosch Power Tools 1 609 929 W64 | (8.7.10)
de
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhaltung der Sicher-
heitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen verur-
sachen.
fLassen Sie Personen die Klebepistole nicht benutzen, die mit
dieser nicht vertraut sind oder die Anweisungen nicht gele-
sen haben.
fLassen Sie Kinder die Klebepistole nicht unbeaufsichtigt be-
nutzen. Kinder können sich verletzen.
fKinder und Personen mit mentalen oder physischen Ein-
schränkungen dürfen die Klebepistole und das Ladegerät nur
unter Aufsicht benutzen oder wenn sie in die Benutzung ein-
gewiesen wurden. Eine sorgfältige Einweisung verringert Fehl-
bedienung und Verletzungen.
fÜberprüfen Sie vor jeder Benutzung Klebepistole, Ladegerät,
Kabel und Stecker. Benutzen Sie die Klebepistole und das La-
degerät nicht, sofern Sie Schäden feststellen. Öffnen Sie die
Klebepistole oder das Ladegerät nicht selbst und lassen Sie
sie nur von qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Beschädigte Klebepistolen, Ladegerä-
te, Kabel und Stecker erhöhen das Risiko eines elektrischen
Schlages.
fLassen Sie die eingeschaltete Klebepistole nicht unbeauf-
sichtigt.
Schützen Sie die Klebepistole vor Hitze, z.B. auch vor dau-
ernder Sonneneinstrahlung, Feuer, Wasser und Feuchtig-
keit. Es besteht Explosionsgefahr.
fBerühren Sie die heiße Düse nicht. Es besteht Verbrennungs-
gefahr.
fLaden Sie die Klebepistole nur in Ladegeräten auf, die vom
Hersteller empfohlen werden. Ansonsten besteht Brandge-
fahr.
fHalten Sie die Ladekontakte an der Klebepistole und am La-
degerät fern von Büroklammern, Münzen, Schlüsseln, Nä-
geln, Schrauben oder anderen kleinen Metallgegenständen,
die eine Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
fLassen Sie Ihre Klebepistole und das Ladegerät nur von qua-
lifiziertem Fachpersonal und nur mit Original-Ersatzteilen re-
parieren. Damit wird sichergestellt, dass die Sicherheit des
Produkts erhalten bleibt.
OBJ_BUCH-1210-001.book Page 5 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
6| Deutsch
fStellen Sie die Klebepistole nach Gebrauch sicher ab und las-
sen Sie sie vollständig auskühlen, bevor Sie sie wegpacken.
Die heiße Düse kann Schaden anrichten und/oder Verbrennun-
gen verursachen.
fZweckentfremden Sie das Kabel nicht, um den Stecker aus
der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze
oder Öl. Beschädigte oder verwickelte Kabel erhöhen das Risi-
ko eines elektrischen Schlages.
fBei falscher Anwendung kann Flüssigkeit aus dem Akku aus-
treten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kon-
takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann zu Hautreizungen oder Ver-
brennungen führen.
Halten Sie das Ladegerät von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Ladegerät erhöht das Risiko
eines elektrischen Schlages.
fLaden Sie nur Bosch-Li-Ionen-Akkus oder solche in Bosch-
Produkte eingebaute Akkus mit den in den technischen Da-
ten angegebenen Spannungen. Ansonsten besteht Brand- und
Explosionsgefahr.
fHalten Sie das Ladegerät sauber. Durch Verschmutzung be-
steht die Gefahr eines elektrischen Schlages.
fBei Beschädigung und unsachgemäßem Gebrauch des Akkus
können Dämpfe austreten. Führen Sie Frischluft zu und su-
chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können
die Atemwege reizen.
fBeaufsichtigen Sie Kinder und stellen Sie sicher, dass Kinder
nicht mit dem Ladegerät spielen.
Funktionsbeschreibung
Bestimmungsgemäßer Gebrauch
Die Klebepistole ist bestimmt zum lösungsmittelfreien Verkleben
beispielsweise von Papier, Pappe, Kork, Holz, Leder, Textilien,
Schaumstoff, Kunststoff, Keramik und Porzellan.
OBJ_BUCH-1210-001.book Page 6 Thursday, July 8, 2010 3:18 PM

Deutsch | 7
Bosch Power Tools 1 609 929 W64 | (8.7.10)

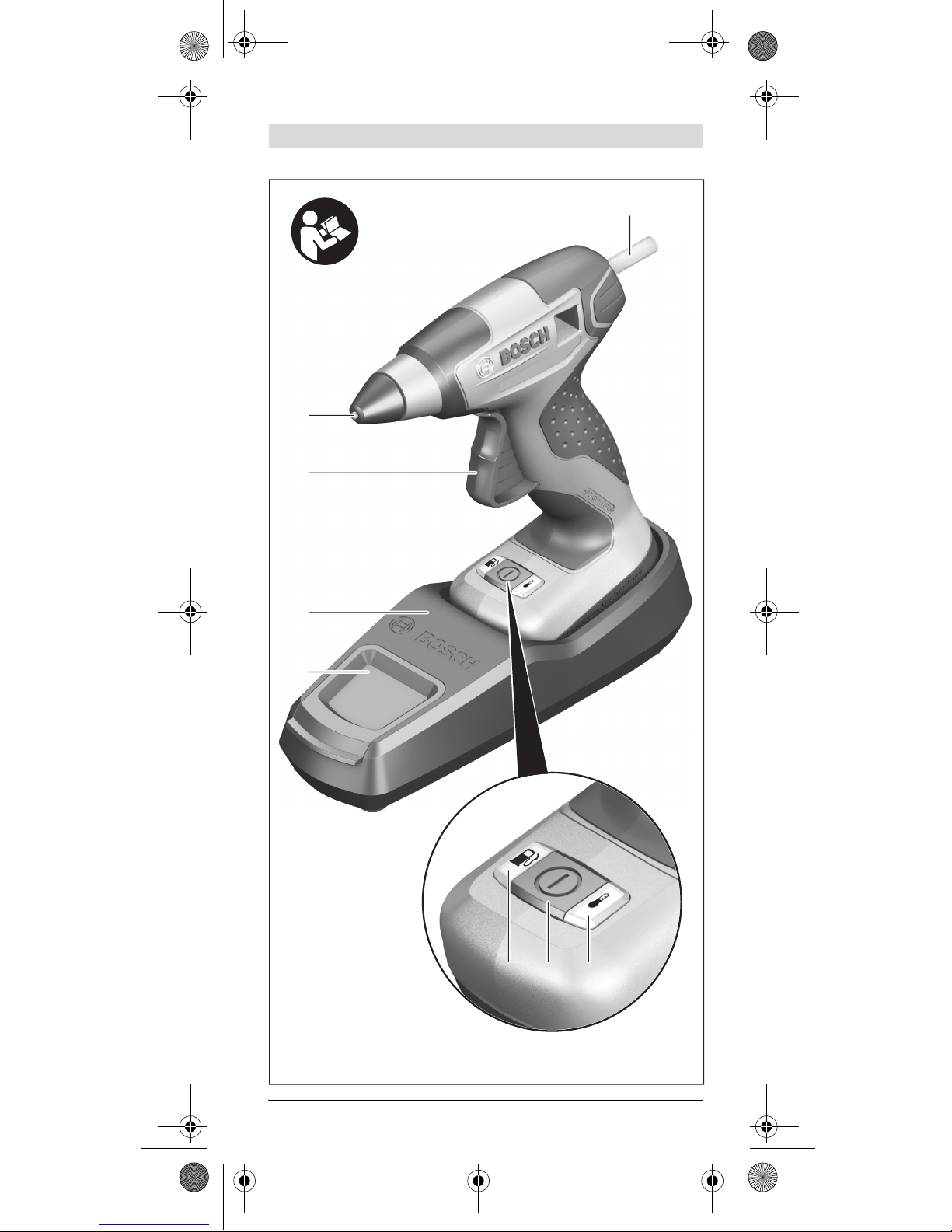

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich
auf die Darstellung der Klebepistole auf den Grafikseiten.
1Tropfschale
2Ladegerät
3Vorschubtaste
4Düse
5Klebestick*
6Aufheizanzeige
7Ein-Aus-Taste
8Akku-Ladezustandsanzeige
9Ladekontakte (Ladegerät)
10 Ladekontakte (Klebepistole)
11 Klebestick-Depot
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-
Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehör-
programm.
Technische Daten
Akku-Klebepistole PKP 7,2 LI
Sachnummer 3 603 B64 0..
Aufheizzeit sca.15
Klebetemperatur °C ca. 200
Durchmesser Klebestick mm Ø 7
Länge Klebestick mm 100–150
Gewicht entsprechend
EPTA-Procedure 01/2003 kg 0,3
Akku Li-Ionen
Nennspannung V= 7,2
Kapazität Ah 1,3
Anzahl der Akkuzellen 2
Betriebsdauer pro Akku-Ladung
(Dauerbetrieb) min ca. 45
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihrer Klebepistole.
Die Handelsbezeichnungen einzelner Klebepistolen können variieren.
OBJ_BUCH-1210-001.book Page 7 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
8| Deutsch
Montage
Akku laden (siehe Bild A)
fBeachten Sie die Netzspannung! Die Spannung der Strom-
quelle muss mit den Angaben auf dem Typenschild des Lade-
gerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegerä-
te können auch an 220 V betrieben werden.
Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor
dem ersten Einsatz den Akku vollständig auf (mindestens 1,5–2
Stunden).
Die Klebepistole kann während des Ladevorgangs nicht benutzt
werden; sie ist nicht defekt, wenn sie während des Ladevorgangs
nicht funktioniert.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Le-
bensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges
schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“
gegen Tiefentladung geschützt. Bei entladenem Akku wird die Kle-
bepistole durch eine Schutzschaltung abgeschaltet: Der Klebstoff
wird nicht mehr erhitzt.
Drücken Sie nach dem automatischen Abschal-
ten der Klebepistole nicht nochmal auf die Ein-
Aus-Taste. Der Akku kann beschädigt werden.
Ladegerät
Sachnummer
–EU
–UK
1 600 A00 0 DG
1 600 A00 0 DH
Akku-Ladespannung V= 9
Ladestrom mA 1000
Zulässiger Ladetemperaturbereich °C 0–40
Ladezeit h2,0
Gewicht entsprechend EPTA-
Procedure 01/2003 kg 0,5
Schutzklasse /II
ACHTUNG
OBJ_BUCH-1210-001.book Page 8 Thursday, July 8, 2010 3:18 PM

Deutsch | 9
Bosch Power Tools 1 609 929 W64 | (8.7.10)
–Stecken Sie den Netzstecker des Ladegeräts 2in die Steckdo-
se. Anschließend stellen Sie die Klebepistole in die Aufnahme
des Ladegeräts.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom
Stromnetz.
fSchützen Sie das Ladegerät vor Nässe!
Beachten Sie die Hinweise zur Entsorgung.
Betrieb
Inbetriebnahme
Einschalten
–Zur Inbetriebnahme drücken Sie solange auf die Ein-Aus-Taste
7bis die Aufheizanzeige 6grün aufleuchtet.
Ausschalten
–Zum Ausschalten drücken Sie solange auf die Ein-Aus-Taste 7
bis die Aufheizanzeige 6erlischt.
Automatisches Ausschalten:
Hinweis: Wird die Klebepistole länger als 5 Minuten nicht benutzt,
schaltet sie sich automatisch ab.
Akku-Ladezustands-
anzeige
rot grün Bedeutung
–Akku wird geladen
–{Akku ist voll aufgeladen
–Akku hat weniger als 30% seiner Kapa-
zität und sollte aufgeladen werden
{– Akku vollständig entladen
Blinken {Dauerleuchten
Aufheizanzeige
grün Bedeutung

für ca. 15 s Klebstoff wird erhitzt
{Klebepistole ist betriebsbereit
Blinken {Dauerleuchten
OBJ_BUCH-1210-001.book Page 9 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
10 | Deutsch
–Schalten Sie die Klebepistole wieder ein und überprüfen Sie
die Akku-Ladezustandsanzeige 8.
Leuchtet die Akku-Ladezustandsanzeige dauerhaft rot, müssen
Sie den Akku aufladen.
fStellen Sie die Klebepistole nach Gebrauch sicher ab und las-
sen Sie sie vollständig auskühlen, bevor Sie sie wegpacken.
Die heiße Düse kann Schaden anrichten und/oder Verbrennun-
gen verursachen.
Arbeitshinweise
fSchützen Sie Personen und Tiere vor dem heißen Klebstoff
und der Düsenspitze. Klebstoff und Düsenspitze werden
200 °C heiß, es besteht Verbrennungsgefahr. Wenn heißer
Klebstoff die Haut berührt, halten Sie die betroffene Stelle so-
fort einige Minuten unter einen kalten Wasserstrahl. Versuchen
Sie nicht, den Klebstoff von der Haut zu entfernen.
Verwenden Sie nur Klebstoffe, die vom Hersteller der Klebepistole
empfohlen werden (siehe Seite 112).
Klebeverbindungen können sich unter Einwirkung von Feuchtig-
keit lösen.
Klebevorbereitung
Die Klebestellen müssen sauber, trocken und fettfrei sein.
Die zu verklebenden Materialien sowie der Untergrund, auf dem
gearbeitet wird, dürfen nicht leicht endzünd- oder brennbar sein.
Testen Sie hitzeempfindliche Materialien vorher an einem Probe-
Werkstück auf Eignung.
Die Umgebungstemperatur und die zu klebenden Werkstücke dür-
fen nicht kälter als +5 °C und nicht wärmer als +50 °C sein.
Materialien, die den Klebstoff schnell abkühlen, z.B. Metalle, soll-
ten mit einer Heißluftpistole vorgewärmt werden.
Kleben
–Führen Sie den zum Material passenden Klebestick 5von hin-
ten in die Klebepistole ein.
–Schalten Sie die Klebepistole ein und lassen Sie sie aufheizen
(siehe „Einschalten“, Seite 9).
Nach ca. 15 Sekunden ist die Klebepistole betriebsbereit.
–Drücken Sie mit mäßigem Druck auf die Vorschubtaste 3.
–Tragen Sie den Klebstoff einseitig auf (siehe auch „Anwen-
dungstipps“, Seite 11).
–Pressen Sie die zu verklebenden Materialien nach dem Auftra-
gen des Klebstoffs sofort zusammen. Ein Korrigieren der Klebe-
stelle ist jetzt noch möglich.
Nach ca. 2 min Abkühlzeit ist die Klebestelle voll belastbar.
OBJ_BUCH-1210-001.book Page 10 Thursday, July 8, 2010 3:18 PM

Deutsch | 11
Bosch Power Tools 1 609 929 W64 | (8.7.10)
Anwendungstipps
Entfernen Sie Klebstoffreste nach dem Erkalten mit einem schar-
fen Gegenstand. Die Klebestellen lassen sich bei Bedarf durch Er-
hitzen wieder lösen.
fVerwenden Sie keine brennbaren Lösungsmittel zum Reini-
gen der Klebestellen. Lösungsmittelreste können sich durch
den heißen Kleber entzünden oder schädliche Dämpfe entwi-
ckeln.
Klebstoff-Rückstände auf der Kleidung lassen sich nicht wieder
entfernen.
Die Klebestellen sind lackierbar.
Klebestick-Depot (siehe Bild B)
In der Unterseite des Ladegeräts 2befindet sich ein Depot 11, in-
dem Sie bis zu vier Klebesticks 5aufbewahren können.
Wartung und Service
Wartung und Reinigung
fAchtung! Vor Wartungs- oder Reinigungsarbeiten die Klebe-
pistole ausschalten.
fHalten Sie die Klebepistole sauber, um gut und sicher zu ar-
beiten.
Ein eingesetzter Klebestick 5kann nicht nach hinten aus der Kle-
bepistole entfernt werden.
Sollte die Klebepistole und das Ladegerät trotz sorgfältiger Her-
stellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur
von einer autorisierten Kundendienststelle für Bosch-Elektrowerk-
zeuge ausführen zu lassen.
Die Tropfschale 1kann zum Reinigen aus dem Ladegerät 2ent-
nommen werden.
Nachdem der Klebstoff fest geworden ist, können Sie ihn mit ei-
nem stumpfen Gegenstand entfernen. Verwenden Sie zur Reini-
gung keine Lösungsmittel.
Material/Werkstück Empfehlung
großflächige, lange Werk-
stücke
Klebstoff punktförmig auftragen
Hartschaum
(z.B. Styropor)
Klebstoff auf den Untergrund und
nicht auf das Styropor auftragen
flexible Materialien
(z.B. Textilien)
Klebstoff linienförmig auftragen
OBJ_BUCH-1210-001.book Page 11 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
12 | Deutsch
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte
unbedingt die 10-stellige Sachnummer laut Typenschild der Klebe-
pistole oder des Ladegeräts an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und War-
tung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen
und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu
Kauf, Anwendung und Einstellung von Produkten und Zubehören.
www.bosch-do-it.de, das Internetportal für Heimwerker und Gar-
tenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen
Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]*
Fax: [phone]*
(* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunk-
netzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: [phone]
(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-
netzen)
Fax: [phone]
E-Mail: [e-mail]
Österreich
Tel.: [phone]
Fax: [phone]
E-Mail:
[email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected].com
OBJ_BUCH-1210-001.book Page 12 Thursday, July 8, 2010 3:18 PM

Deutsch | 13
Bosch Power Tools 1 609 929 W64 | (8.7.10)
Entsorgung
Klebepistole, Ladegerät, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Klebepistole, Ladegerät und Akkus/Batterien nicht in
den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2002/96/EG
müssen nicht mehr gebrauchsfähige Elektrowerk-
zeuge und gemäß der europäischen Richtlinie
2006/66/EG müssen defekte oder verbrauchte Ak-
kus/Batterien getrennt gesammelt und einer um-
weltgerechten Wiederverwendung zugeführt wer-
den.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abge-
geben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
fIntegrierte Akkus dürfen nur zur Entsorgung entnommen
werden. Durch das Öffnen der Gehäuseschale kann die Klebe-
pistole zerstört werden.
Entladen Sie den Akku, bis die Akku-Ladezustandsanzeige 8 rot
leuchtet. Drehen Sie alle Schrauben am Gehäuse heraus und öff-
nen Sie die Gehäuseschale. Trennen Sie die Anschlüsse am Akku
und nehmen Sie den Akku heraus.
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt
„Transport“, Seite 13.
Transport
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist.
Kleben Sie offene Kontakte ab und verpacken Sie den Akku so,
dass er sich nicht in der Verpackung bewegt.
Beim Versand von Li-Ionen-Akkus kann eine Kennzeichnungs-
pflicht entstehen, bitte beachten Sie dazu die nationalen Vor-
schriften.
Änderungen vorbehalten.
OBJ_BUCH-1210-001.book Page 13 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
14 | English
en
Safety Notes
Read all safety warnings and all instructions. Failure
to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
fDo not allow persons unfamiliar with the glue gun or these in-
structions to operate the device.
fDo not allow children to use the glue gun unless under the su-
pervision of an adult. Children can injur themselves.
fChildren or persons with mental or physical limitations may
only use the glue gun and the charger under supervision or af-
ter having been instructed. A thorough introduction reduces
operating errors and injuries.
fBefore each use, check the glue gun, charger, cable and plug.
If damage is detected, do not use the glue gun and the charg-
er. Never open the glue gun or the charger yourself, and have
repairs carried out only by a qualified repair person using on-
ly identical replacement parts. Damaged glue guns, chargers,
cables and plugs increase the risk of an electric shock.
fDo not leave the switched on glue gun unattended.
Protect the glue gun against heat, e.g., against continuous
intense sunlight, fire, water, and moisture. Danger of ex-
plosion.
fDo not touch the hot nozzle. Danger of burns.
fCharge the glue gun only with chargers recommended by the
manufacturer. Otherwise there is danger of fire.
fKeep the charge contacts on the glue gun and the charger
away from paper clips, coins, keys, nails, screws or other
small metal objects, that can make a connection from one ter-
minal to another. Shorting the battery terminals together may
cause burns or a fire.
fHave your glue gun and charger serviced only by a qualified
repair person using only identical replacement parts. This will
ensure that the safety of the product is maintained.
fAfter use, place down the glue gun in a safe manner and allow
it to cool down completely before packing it away. The hot
nozzle can cause damage and/or burns.
fDo not use the cable for pulling the plug out of the socket out-
let. Keep the cable away from heat or oil. Damaged or entan-
gled cables increase the risk of an electric shock.
fUnder abusive conditions, liquid may be ejected from the bat-
tery; avoid contact. If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritations or burns.
OBJ_BUCH-1210-001.book Page 14 Thursday, July 8, 2010 3:18 PM

English | 15
Bosch Power Tools 1 609 929 W64 | (8.7.10)
Keep the battery charger away from rain or moisture.
Penetration of water in the battery charger increases the
risk of an electric shock.
fOnly charge Bosch lithium ion batteries or batteries installed
in Bosch products with the voltages listed in the technical da-
ta. Otherwise there is danger of fire and explosion.
fKeep the battery charger clean. Contamination can lead to
danger of an electric shock.
fIn case of damage and improper use of the battery, vapours
may be emitted. Provide for fresh air and seek medical help
in case of complaints. The vapours can irritate the respiratory
system.
fChildren should be supervised to ensure that they do not
play with the battery charger.
Functional Description
Intended Use
The glue gun is intended for solvent-free bonding of e. g., paper,
cardboard, cork, wood, leather, textiles, foam, plastic, ceramics
and porcelain.
Product Features
The numbering of the product features refers to the illustration of
the glue gun on the graphics pages.
1Drip tray
2Battery charger
3Feed trigger
4Nozzle
5Glue stick*
6Heating indicator
7On/Off button
8Battery charge-control indicator
9Charger contacts (charger)
10 Charger contacts (glue gun)
11 Glue-stick storage compartment
*Accessories shown or described are not part of the standard delivery
scope of the product. A complete overview of accessories can be found in
our accessories program.
OBJ_BUCH-1210-001.book Page 15 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
16 | English
Technical Data
Cordless Glue Gun PKP 7,2 LI
Article number 3 603 B64 0..
Heating time s approx. 15
Gluing temperature °C approx. 200
Glue stick, diameter mm Ø 7
Glue stick, length mm 100–150
Weight according to
EPTA-Procedure 01/2003 kg 0.3
Battery Li-Ion
Rated voltage V= 7.2
Capacity Ah 1.3
Number of battery cells 2
Operating duration per battery
charge (continuous operation) min approx. 45
Please observe the article number on the type plate of your glue gun. The
trade names of individual glue guns can vary.
Battery Charger
Article number
–EU
–UK
1 600 A00 0 DG
1 600 A00 0 DH
Output voltage V= 9
Charging current mA 1000
Allowable charging temperature
range °C 0–40
Charging time h2.0
Weight according to
EPTA-Procedure 01/2003 kg 0.5
Protection class /II
OBJ_BUCH-1210-001.book Page 16 Thursday, July 8, 2010 3:18 PM

English | 17
Bosch Power Tools 1 609 929 W64 | (8.7.10)
Assembly
Battery Charging (see figure A)
fObserve the mains voltage! The voltage of the power supply
must correspond with the data given on the nameplate of the
battery charger. Battery chargers marked with 230 V can also
be operated with 220 V.
The battery is supplied partially charged.
To ensure full battery capacity, completely charge the battery (at
least 1.5–2 hours) before using for the first time.
The glue gun cannot be used during the charging procedure; it is
not defective, when it does not function during the charging pro-
cedure.
The lithium ion battery can be charged at any time without reduc-
ing its service life. Interrupting the charging procedure does not
damage the battery.
The “Electronic Cell Protection (ECP)” protects the lithium ion
battery against deep discharging. When the battery is discharged,
the glue gun is switched off by a protective circuit: The glue is no
longer heated.
After the automatic shut-off of the glue gun, do
not press the On/Off button again. The battery
could become damaged.
–Plug the mains plug of the charger 2into a socket outlet. After-
wards, place the glue gun into the charger cradle.
Disconnect the battery charger from the mains supply when not
using it for longer periods.
fProtect the battery charger against moisture!
Observe the notes for disposal.
Battery Charge
Indicator
red green Meaning
–The battery is being charged
–{The battery is fully charged
–The battery has less than 30% of its
capacity and should be charged
{– The battery is completely discharged
Flashing {Continuous light
W ARN I N G
OBJ_BUCH-1210-001.book Page 17 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
18 | English
Operation
Starting Operation
Switching On
–To start the operation, press the On/Off button 7until the
heating indicator 6lights up green.
Switching Off
–To switch off, press the On/Off button 7until the heating indi-
cator 6goes out.
Automatic shut-off:
Note: When the glue gun is not used for more than 5 minutes, it
automatically shuts off.
–Switch the glue gun on again and check the battery charge-con-
trol indicator 8.
When the battery charge-control indicator lights up red contin-
uously, the battery must be recharged.
fAfter use, place down the glue gun in a safe manner and allow
it to cool down completely before packing it away. The hot
nozzle can cause damage and/or burns.
Working Advice
fDo not allow the hot glue or the nozzle tip to come into con-
tact with persons or animals. Glue and nozzle tip reach a tem-
perature of approx. 200 °C; danger of burning. If hot glue
comes into contact with the skin, hold the affected area imme-
diately under a stream of cold water for several minutes. Do
not try to remove the glue from the skin.
Use only glues recommended by the manufacturer of the glue gun
(see page 112).
Bonded connections can loosen under the effect of moisture.
Preparations for Gluing
The surfaces to be glued must be clean, dry and free of grease.
Heating indicator
green Meaning

for approx. 15 s The glue is being heated
{The glue gun is ready for operation
Flashing {Continuous light
OBJ_BUCH-1210-001.book Page 18 Thursday, July 8, 2010 3:18 PM

English | 19
Bosch Power Tools 1 609 929 W64 | (8.7.10)
The materials to be glued as well as the surface on which you are
working may not be easily ignitable or inflammable.
Check the suitability of heat-sensitive materials first on a test
workpiece.
The ambient temperature and the workpieces to be glued may not
be colder than +5 °C and warmer than +50 °C.
Materials, such as metal, which cool off the glue quickly, should
be preheated with a hot air gun.
Gluing
–Insert the appropriate glue stick 5for the material being glued
via the opening at the rear of the glue gun.
–Switch the glue gun on and allow it to heat up (see “Switching
On”, page 17).
The glue gun is ready for operation after approx. 15 seconds.
–Press the feed trigger 3applying moderate pressure.
–Apply the glue only on one side (also see “Practical Advice”,
page 19).
–After applying the glue, immediately press the surfaces to be
glued together. Correcting the gluing location is still possible
at this point.
The glued spot can be subjected to full load after a cool-down
period of approx. 2 minutes.
Practical Advice
Remove glue residue after cooling with a sharp object. If required,
glued spots can be separated again by applying heat.
fDo not use inflammable solvents for cleaning the surfaces to
be glued. Solvent remainders can ignite from the hot glue, or
hazardous vapours can develop.
Glue remainders on clothing cannot be removed.
Glued spots can be painted.
Glue-stick Storage Compartment (see figure B)
The bottom side of the charger 2comprises a storage compart-
ment 11, in which up to four glue sticks 5can be stored.
Material/Workpiece Recommendation
Large-surfaces, long
workpieces
Apply the glue in the form of points
Rigid foam
(e.g. styrofoam or
polystyrene)
Apply glue to base material and not to
the styrofoam or polystyrene
Flexible materials
(e.g. textiles)
Apply the glue in lines
OBJ_BUCH-1210-001.book Page 19 Thursday, July 8, 2010 3:18 PM

1 609 929 W64 | (8.7.10) Bosch Power Tools
20 | English
Maintenance and Service
Maintenance and Cleaning
fWarning! Before any maintenance or cleaning, switch the
glue gun off.
fFor safe and proper working, always keep the glue gun clean.
An inserted glue stick 5cannot be removed out of the rear opening
of the glue gun.
If the glue gun and the charger should fail despite the care taken
in manufacture and testing, repair should be carried out by an au-
thorised customer services agent for Bosch power tools.
The dip tray 1can be removed from the charger 2for cleaning.
After excess glue has hardened, it can be removed with a blunt ob-
ject. Do not use solvent for cleaning.
In all correspondence and spare parts orders, please always in-
clude the 10-digit article number given on the type plate of the
glue gun or the charger.
After-sales Service and Customer Assistance
Our after-sales service responds to your questions concerning
maintenance and repair of your product as well as spare parts. Ex-
ploded views and information on spare parts can also be found un-
der: www.bosch-pt.com
Our customer service representatives can answer your questions
concerning possible applications and adjustment of products and
accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [email protected]m
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
OBJ_BUCH-1210-001.book Page 20 Thursday, July 8, 2010 3:18 PM
