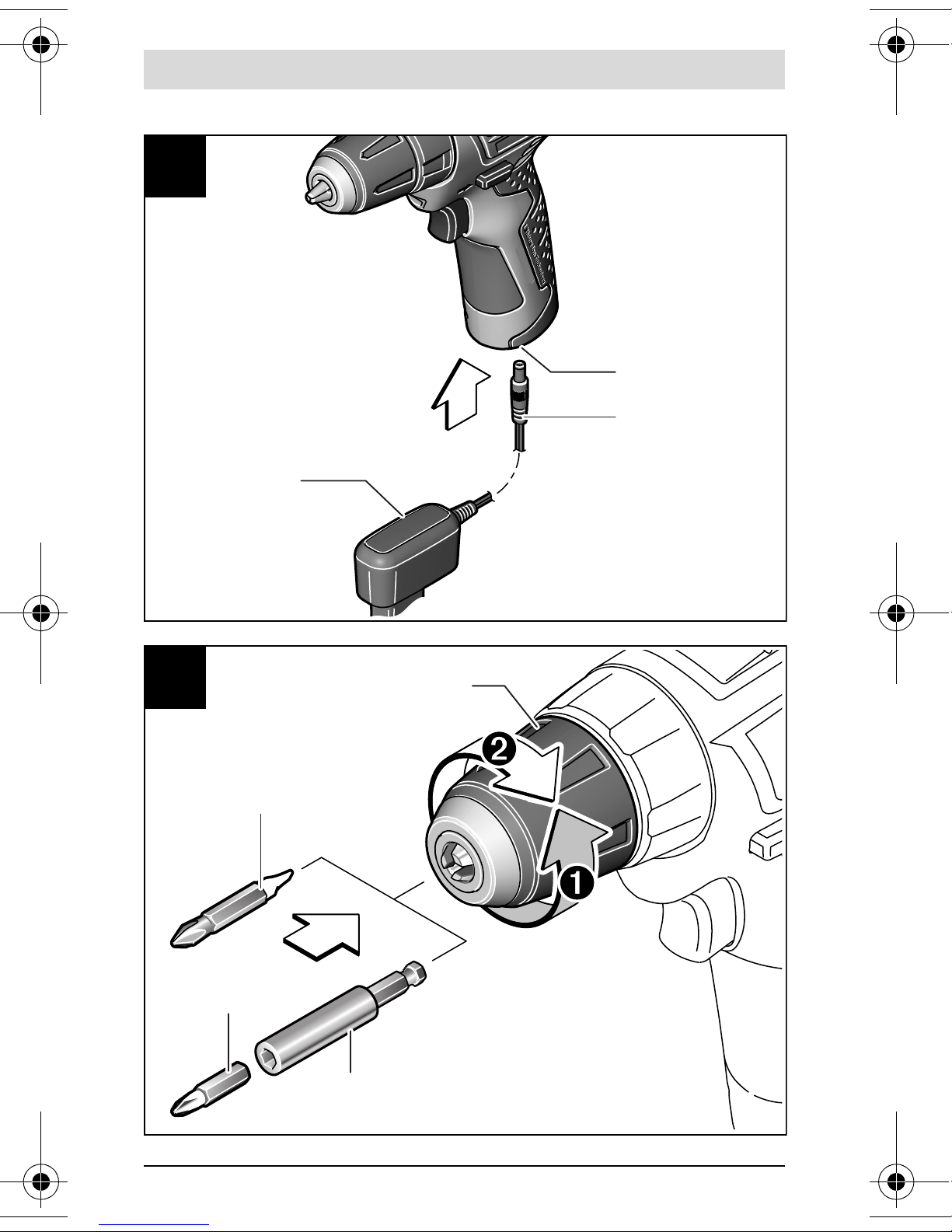

4|
13
11
12
1
1
14
2
B
A
OBJ_BUCH-1400-001.book Page 4 Monday, April 18, 2011 9:02 AM

| 5
Bosch Power Tools 2 609 005 103 | (18.4.11)
C
7
7
OBJ_BUCH-1400-001.book Page 5 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
6| Deutsch
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zu-
kunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und
auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
fHalten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord-
nung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
fArbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefähr-
deter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
fHalten Sie Kinder und andere Personen während der Benutzung
des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
Elektrische Sicherheit
fDer Anschlussstecker des Elektrowerkzeuges muss in die Steck-
dose passen. Der Stecker darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeer-
deten Elektrowerkzeugen. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
fVermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von
Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er-
höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
WARNUNG
OBJ_BUCH-1400-001.book Page 6 Monday, April 18, 2011 9:02 AM

Deutsch | 7
Bosch Power Tools 2 609 005 103 | (18.4.11)
fHalten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Ein-
dringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
fZweckentfremdenSiedasKabelnicht,umdasElektrowerkzeugzu
tragen, aufzuhängen oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte
Kabel erhöhen das Risiko eines elektrischen Schlages.
fWenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwen-
den Sie nur Verlängerungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den Außenbereich geeigne-
ten Verlängerungskabels verringert das Risiko eines elektrischen
Schlages.
fWenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung
nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz-
schalter. Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
Sicherheit von Personen
fSeien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen
Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut-
zenSie keinElektrowerkzeug, wennSie müdesindoder unterdem
Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo-
ment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann
zu ernsthaften Verletzungen führen.
fTragen Sie persönliche Schutzausrüstung und immer eine Schutz-
brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
fVermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewis-
sern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor
Siees andie Stromversorgungund/oderden Akkuanschließen,es
aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeu-
ges den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
fEntfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor
Sie das Elektrowerkzeug einschalten. Ein Werkzeug oderSchlüssel,
OBJ_BUCH-1400-001.book Page 7 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
8| Deutsch
der sichineinemdrehenden Geräteteilbefindet, kann zu Verletzungen
führen.
fVermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für ei-
nen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
fTragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen erfasst werden.
fWenn Staubabsaug- und -auffangeinrichtungen montiert werden
können,vergewissernSiesich,dassdieseangeschlossensindund
richtig verwendet werden. Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
fÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das
dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungs-
bereich.
fBenutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt,
ist gefährlich und muss repariert werden.
fZiehen Sie den Stecker aus der Steckdose und/oder entfernen Sie
den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörtei-
le wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
fBewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich-
weite von Kindern auf. Lassen Sie Personen das Gerätnicht benut-
zen, die mit diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
fPflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Tei-
le vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre
Ursache in schlecht gewarteten Elektrowerkzeugen.
OBJ_BUCH-1400-001.book Page 8 Monday, April 18, 2011 9:02 AM

Deutsch | 9
Bosch Power Tools 2 609 005 103 | (18.4.11)
fHalten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge-
pflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen
sich weniger und sind leichter zu führen.
fVerwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge
usw. entsprechend diesen Anweisungen. Berücksichtigen Sie da-
bei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der
Gebrauchvon Elektrowerkzeugen für andere alsdie vorgesehenen An-
wendungen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
fLaden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller
empfohlenwerden. FüreinLadegerät,dasfür einebestimmteArtvon
Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus
verwendet wird.
fVerwenden Sie nur die dafür vorgesehenen Akkus in den Elektro-
werkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen
und Brandgefahr führen.
fHalten Sie den nicht benutzten Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Me-
tallgegenständen, die eine Überbrückung der Kontakte verursa-
chen könnten. Ein Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.
fBeifalscherAnwendungkannFlüssigkeitausdemAkkuaustreten.
Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit
Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, neh-
men Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Ak-
kuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
fLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso-
nal und nur mit Original-Ersatzteilen reparieren. Damit wird sicher-
gestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Bohrmaschinen und Schrauber
fHalten Sie das Gerät an den isolierten Griffflächen, wenn Sie Ar-
beitenausführen,bei denendasEinsatzwerkzeugoderdie Schrau-
be verborgene Stromleitungen treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene Geräteteile unter
Spannung setzen und zu einem elektrischen Schlag führen.
OBJ_BUCH-1400-001.book Page 9 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
10 | Deutsch
fVerwenden Sie geeignete Suchgeräte, um verborgene Versor-
gungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versor-
gungsgesellschafthinzu.Kontakt mit Elektroleitungen kann zu Feuer
und elektrischem Schlag führen. Beschädigung einer Gasleitung kann
zur Explosion führen. Eindringen in eine Wasserleitung verursacht
Sachbeschädigung.
fSchalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatz-
werkzeug blockiert. Seien Sie auf hohe Reaktionsmomente ge-
fasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blo-
ckiert, wenn:
– das Elektrowerkzeug überlastet wird oder
– es im zu bearbeitenden Werkstück verkantet.
fHalten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lö-
sen von Schrauben können kurzfristig hohe Reaktionsmomente auftre-
ten.
fSichern Sie das Werkstück. Ein mit Spannvorrichtungen oder
Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fWarten Sie, bis das Elektrowerkzeug zum Stillstand gekommen
ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken
und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
fBringenSievorallenArbeitenamElektrowerkzeug(z.B.Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbe-
wahrung den Drehrichtungsumschalter in Mittelstellung. Bei un-
beabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs-
gefahr.
fÖffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlus-
ses.
SchützenSiedas Elektrowerkzeug vorHitze,z. B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser und Feuch-
tigkeit. Es besteht Explosionsgefahr.
fBei Beschädigung und unsachgemäßem Gebrauch des Akkus kön-
nenDämpfe austreten.Führen SieFrischluftzuundsuchenSiebei
Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege rei-
zen.
OBJ_BUCH-1400-001.book Page 10 Monday, April 18, 2011 9:02 AM

Deutsch | 11
Bosch Power Tools 2 609 005 103 | (18.4.11)
Sicherheitshinweise für Ladegeräte
Halten Sie das Ladegerät von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Ladegerät erhöht das Risiko ei-
nes elektrischen Schlages.
fLaden Sie nur Bosch-Li-Ionen-Akkus oder solche in Bosch-Produk-
te eingebaute Akkus mit den in den technischen Daten angegebe-
nen Spannungen. Ansonsten besteht Brand- und Explosionsgefahr.
fHalten Sie das Ladegerät sauber. Durch Verschmutzung besteht die
Gefahr eines elektrischen Schlages.
fÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Ste-
cker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden fest-
stellen.ÖffnenSiedasLadegerätnichtselbstundlassenSiees nur
von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das
Risiko eines elektrischen Schlages.
fBetreiben Sie das Ladegerät nicht auf leicht brennbarem Unter-
grund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.
Wegen der beim Laden auftretenden Erwärmung des Ladegerätes be-
steht Brandgefahr.
fBeaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder
nicht mit dem Ladegerät spielen.
fKinder und Personen, die aufgrund ihrer physischen, sensori-
schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedie-
nen, dürfen dieses Ladegerät nicht ohne Aufsicht oderAnweisung
durch eine verantwortliche Person benutzen. Andernfalls besteht
die Gefahr von Fehlbedienung und Verletzungen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und An-
weisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen
verursachen.
OBJ_BUCH-1400-001.book Page 11 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
12 | Deutsch
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrau-
ben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die
Darstellung des Elektrowerkzeuges auf der Grafikseite.
1Schrauberbit*
2Schnellspannbohrfutter
3Einstellring Drehmomentvorwahl
4Drehrichtungsanzeige Rechtslauf
5Akku-Ladezustandsanzeige
6Drehrichtungsanzeige Linkslauf
7Drehrichtungsumschalter
8Ein-/Ausschalter
9Lampe „PowerLight“
10 Handgriff (isolierte Grifffläche)
11 Buchse für Ladestecker
12 Ladestecker
13 Ladegerät
14 Universalbithalter*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer-
umfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
Akku-Bohrschrauber PSR 10,8 LI
Sachnummer 3 603 J54 2..
Nennspannung V= 10,8
Leerlaufdrehzahl min-1 0–340
max. Drehmoment harter/weicher
Schraubfall nach ISO 5393 Nm 25/10
max. Schrauben-Ø mm 6
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die
Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
OBJ_BUCH-1400-001.book Page 12 Monday, April 18, 2011 9:02 AM

Deutsch | 13
Bosch Power Tools 2 609 005 103 | (18.4.11)
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischer-
weise kleiner als 70 dB(A). Unsicherheit K =3 dB.
Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten.
Gehörschutz tragen!
Schwingungsgesamtwerte ah(Vektorsumme dreier Richtungen) und Un-
sicherheit K ermittelt entsprechend EN 60745:
Bohren in Metall: ah<2,5m/s2, K =1,5 m/s2,
Schrauben: ah<2,5m/s2, K =1,5 m/s2.
Der in diesen Anweisungen angegebene Schwingungspegel ist entspre-
chend einem in EN 60745 genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeugen miteinander verwen-
det werden. Er eignet sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
max. Bohr-Ø
–Stahl
–Holz
mm
mm
6
20
Bohrfutterspannbereich mm 1,5–10
Gewicht entsprechend EPTA-Procedure
01/2003 kg 0,9
Akku Li-Ionen
Kapazität Ah 1,3
Anzahl der Akkuzellen 3
Ladegerät
Sachnummer 2 607 005 140 (EU)
2 607 005 139 (UK)
Ladezeit h3,0
Schutzklasse /II
Akku-Bohrschrauber PSR 10,8 LI
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die
Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
OBJ_BUCH-1400-001.book Page 13 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
14 | Deutsch
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerk-
zeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann der Schwingungspe-
gel abweichen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung derSchwingungsbelastungsolltenauchdie
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga-
nisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Da-
ten“ beschriebene Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt: EN 60745 (Akku-Gerät) und EN 60335
(Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien
2006/95/EG, 2004/108/EG, 2006/42/EG.
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
11
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
14.03.2011
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-1400-001.book Page 14 Monday, April 18, 2011 9:02 AM

Deutsch | 15
Bosch Power Tools 2 609 005 103 | (18.4.11)
Montage
Akku laden (siehe Bild A)
fBenutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät
ist auf den in Ihrem Elektrowerkzeug eingebauten Li-Ionen-Akku abge-
stimmt.
fBeachten Sie die Netzspannung! Die Spannung der Stromquelle
muss mit den Angaben auf dem Typenschild des Ladegerätes überein-
stimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an
220 V betrieben werden.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung
des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebens-
dauerzuverkürzen.EineUnterbrechungdesLadevorgangesschädigtden
Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen
Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug
durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt
sich nicht mehr.
DrückenSienachdemautomatischenAbschalten
des Elektrowerkzeuges nicht weiter auf den
Ein-/Ausschalter. Der Akku kann beschädigt werden.
Der Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, wel-
che ein Aufladen nur im Temperaturbereich zwischen 0 °C und 45 °C zu-
lässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
Der Ladevorgang beginnt, sobald Sie den Netzstecker des Ladegerätes in
die Steckdose gesteckt und den Ladestecker 12 in die Buchse 11 an der
Unterseite des Handgriffs eingesteckt haben.
Die Akku-Ladezustandsanzeige 5zeigt den Ladefortschritt an. Beim La-
devorgang blinkt die Anzeige grün. Leuchtet die Akku-Ladezustandsan-
zeige 5dauerhaft grün, ist der Akku vollständig geladen.
Beim Ladevorgang erwärmt sich der Handgriff des Elektrowerkzeuges.
Dies ist normal.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom Stromnetz.
ACHTUNG
OBJ_BUCH-1400-001.book Page 15 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
16 | Deutsch
Das Elektrowerkzeug kann während des Ladevorgangs nicht benutzt wer-
den; es ist nicht defekt, wenn es während des Ladevorgangs nicht funkti-
oniert.
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel (siehe Bild B)
fBringenSievorallenArbeitenamElektrowerkzeug(z.B.Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbe-
wahrung den Drehrichtungsumschalter in Mittelstellung. Bei un-
beabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs-
gefahr.
Bei nicht gedrücktem Ein-/Ausschalter 8wird die Bohrspindel arretiert.
Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des
Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 2durch Drehen in Drehrichtung
n, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug
ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 2in Drehrichtung o
von Hand kräftig zu, bis ein Klicken zu hören ist. Das Bohrfutter wird da-
durch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeu-
ges die Hülse in Gegenrichtung drehen.
Staub-/Späneabsaugung
fStäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren
oder Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebser-
zeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehand-
lung(Chromat,Holzschutzmittel).AsbesthaltigesMaterialdarfnurvon
Fachleuten bearbeitet werden.
–Sorgen Sie für gute Belüftung des Arbeitsplatzes.
–Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeiten-
den Materialien.
OBJ_BUCH-1400-001.book Page 16 Monday, April 18, 2011 9:02 AM

Deutsch | 17
Bosch Power Tools 2 609 005 103 | (18.4.11)
fVermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube kön-
nen sich leicht entzünden.
Betrieb
Inbetriebnahme
Drehrichtung einstellen (siehe Bild C)
Mit dem Drehrichtungsumschalter 7können Sie die Drehrichtung des
Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 8ist dies je-
doch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den
Drehrichtungsumschalter 7nach links bis zum Anschlag durch.
Die Drehrichtungsanzeige Rechtslauf 4leuchtet bei betätigtem
Ein-/Ausschalter 8und laufendem Motor.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken Sie
den Drehrichtungsumschalter 7nach rechts bis zum Anschlag durch.
Die Drehrichtungsanzeige Linkslauf 6leuchtet bei betätigtem
Ein-/Ausschalter 8und laufendem Motor.
Drehmoment vorwählen
Mit dem Einstellring Drehmomentvorwahl 3 können Sie das benötigte
Drehmoment in 20 Stufen vorwählen. Bei richtiger Einstellung wird das
Einsatzwerkzeug gestoppt, sobald die Schraube bündig in das Material
eingedreht ist bzw. das eingestellte Drehmoment erreicht ist.
Wählen Sie beim Herausdrehen von Schrauben eventuell eine höhere Ein-
stellung bzw. stellen Sie auf das Symbol „Bohren“.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Aus-
schalter 8und halten Sie ihn gedrückt.
Die Lampe 9leuchtet bei leicht oder vollständig gedrücktem Ein-/Aus-
schalter 8und ermöglicht das Ausleuchten des Arbeitsbereiches bei un-
günstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten,lassen SiedenEin-/Ausschalter
8los.
OBJ_BUCH-1400-001.book Page 17 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
18 | Deutsch
Drehzahl einstellen
Sie können die Drehzahl des eingeschalteten Elektrowerkzeugs stufenlos
regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 8eindrücken.
LeichterDruckaufdenEin-/Ausschalter8bewirkteineniedrigeDrehzahl.
Mit zunehmenden Druck erhöht sich die Drehzahl.
Vollautomatische Spindelarretierung (Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter 8wird die Bohrspindel und damit
die Werkzeugaufnahme arretiert.
Dies ermöglicht das Eindrehen von Schrauben auch bei entladenem Akku
bzw. das Verwenden des Elektrowerkzeuges als Schraubendreher.
Auslaufbremse
Beim Loslassen des Ein-/Ausschalters 8wird das Bohrfutter abgebremst
und dadurch das Nachlaufen des Einsatzwerkzeuges verhindert.
Lassen Sie beim Eindrehen von Schrauben den Ein-/Ausschalter 8erst
dann los, wenn die Schraube bündig in das Werkstück eingedreht ist. Der
Schraubenkopf dringt dann nicht in das Werkstück ein.
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige 5zeigt bei halb oder vollständig gedrück-
tem Ein-/Ausschalter 8für einige Sekunden den Ladezustand des Akkus
an und besteht aus einer dreifarbig leuchtenden LED.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßen Gebrauch kann das Elektrowerkzeug nicht
überlastet werden. Bei zu starker Belastung oder Überschreitung der zu-
lässigen Akku-Temperatur von 70 °C schaltet die Elektronik das Elektro-
werkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich
ist.
Zusätzlich blinken bei Überlastung die Akku-Ladezustandsanzeige 5drei-
mal rot und die Lampe 9dreimal weiß.
LED Kapazität
Dauerlicht Grün ≥66%
Dauerlicht Orange 33—66%
Dauerlicht Rot 11—33%
Blinklicht Rot ≤11%
OBJ_BUCH-1400-001.book Page 18 Monday, April 18, 2011 9:02 AM

Deutsch | 19
Bosch Power Tools 2 609 005 103 | (18.4.11)
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen
Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug
durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt
sich nicht mehr.
Arbeitshinweise
fSetzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schrau-
be auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerk-
zeugzurAbkühlungca.3MinutenlangbeimaximalerDrehzahlimLeerlauf
drehen lassen.
Verwenden Sie beim Bohren in Metall nur einwandfreie, geschärfte HSS-
Bohrer (HSS=Hochleistungs-Schnellschnittstahl). Entsprechende Quali-
tät garantiert das Bosch-Zubehör-Programm.
Vor dem Eindrehen größerer, längerer Schrauben in harte Werkstoffe
sollten Sie mit dem Kerndurchmesser des Gewindes auf etwa 2/3der
Schraubenlänge vorbohren.
Wartung und Service
Wartung und Reinigung
fBringenSievorallenArbeiten amElektrowerkzeug(z.B.Wartung,
Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbe-
wahrung den Drehrichtungsumschalter in Mittelstellung. Bei un-
beabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs-
gefahr.
fHalten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber,
um gut und sicher zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine au-
torisierte Kundendienststelle für Bosch-Elektrowerkzeuge.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von
Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektro-
werkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfver-
fahren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden-
dienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
OBJ_BUCH-1400-001.book Page 19 Monday, April 18, 2011 9:02 AM

2 609 005 103 | (18.4.11) Bosch Power Tools
20 | Deutsch
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe-
dingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeu-
ges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih-
res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa-
tionen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, An-
wendung und Einstellung von Produkten und Zubehören.
www.bosch-do-it.de, das Internetportal für Heimwerker und Garten-
freunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwer-
ker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]*
Fax: [phone]*
(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)
E-Mail: [e-mail]
Tel. Kundenberatung: [phone]
