Bostitch IC60-1-E User manual

IC60-1-E
www.bostitch.eu
TOOL TECHNICAL DATA (ORIGINAL INSTRUCTIONS)
DONNÉES TECNIQUES (TRADUCTION DE L’ORIGINAL)
TECHNISCHE GERÄTEDATEN (ÜBERSETZUNG DES ORIGINALS)
TECHNISCHE SPECIFICATIE (VERTALING VAN ORIGINEEL)
TEKNISKE DATA (OVERSÆTTELSE AF ORIGINAL)
TEKNISET TIEDOT (KÄÄNNÖS ALKUPERÄISESTÄ)
Τεχνικά στοιχεία (ΜΕΤΑΦΡΑΣΗ ΑΠΟ ΤΟ ΠΡΩΤΟΤΥΠΟ)
DATI TECNICI (TRADUZIONE DELL’ORIGINALE)
TEKNISKE DATA (OVERSETTELSE FRA ORIGINAL)
ESPECIFICAÇÕES TÉCNICAS (TRADUÇÃO DO ORIGINAL)
ESPECIFICACIONES TÉCNICAS (TRADUCCIÓN DEL ORIGINAL)
TEKNISK DATA (ÖVERSÄTTNING AV ORIGINAL)
DANE TECHNICZNE NARZĘDZI (TŁUMACZENIE Z WERSJI ORYGINALNEJ)
TECHNICKÁ DATA NÁSTROJE (PŘEKLAD ORIGINÁLU)
TECHNICKÉ PARAMETRE (PREKLAD ORIGINÁLU)
A SZERSZÁM MŰSZAKI ADATAI (EREDETI SZÖVEG FORDÍTÁSA)
FIŞA TEHNICĂ A SCULEI (TRADUCEREA VERSIUNII ORIGINALE)
GB
FR
DE
NL
DK
FI
GR
IT
NO
PT
ES
SE
PL
CZ
SK
HU
RO
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this
document do not constitute CE compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées
de ce document ne signifient en rien que les produits soient conformes aux
normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte
Kopien dieses Dokuments erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige
kopieën van dit document willen niet zeggen dat de producten voldoen aan de
CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument
udgør ikke CE overholdelse for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot
eivät muodosta tuotteille CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη
εξουσιοδοτημένα αντίγραφα του παρόντος εγγράφου δεν αποτελούν
συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo
documento non garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette
dokumentet oppfyller ikke kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas
deste documento não estão em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este
documento no suponen la conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este
documento no suponen la conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia.
Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji
zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia.
Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji
zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto
dokumentu nie sú v súlade s CE pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül
sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui
document nu reprezintă conformitatea CE pentru produse.

IC60-1-E
Xmm
A270 mm
B280 mm
C133 mm
D2.58 kg
E91.85 dB / 4 dB
F96.08 dB / 4 dB
G83.10 dB / 4 dB
H
2.53 / 1.26 m/s
2
BAR/
LTR
I7.0 Bar
J4.9 Bar
K4.48 Ltr
L(a) 1
L(b) 1
MBC602
NBC603
OO-lube
Q(b)
R
Q(a)
PN
Q(a) 2.0-2.65 mm
Q(b) 25-60 mm
R4.3-5.9 mm
S300-350
T U T129.6-130.2 mm
U4.0 mm
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

T
U
FIG 1 FIG 2a
FIG 2b-2c FIG 3
IC60-1-E
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

GB FR DE NL
ALength Longueur Länge Lengte
BHeight Hauteur Höhe Hoogte
CWidth Largeur Breite Breedte
DWeight Poids Gewicht Gewicht
ENoise LPA1s, d / KPA Niveau de bruit LPA1s, d / KPA Geräuschpegel LPA1s, d / KPA Geluid LPA1s, d / KPA
FNoise LWA1s, d / KWA Niveau de bruit LWA1s, d / KWA Geräuschpegel LWA1s, d / KWA Geluid LWA1s, d / KWA
GNoise LPA1s, 1m / KPA Niveau de bruit LPA1s, 1m / KPA Geräuschpegel LPA1s, 1m / KPA Geluid LPA1s, 1m / KPA
HVibration / Uncertainty Vibration / incertitude Vibration / Unsicherheit Trilling / Onzekerheid
IP max Bar Pression max bars Höchstdruck, Bar Werkdruk max Bar
JP min Bar Pression min bars Mindestdruck, Bar Werkdruk min Bar
KAir consumption per shot @ 5.6 Bar Consommation au coup à 5,6 Bar Luftverbrauch pro Zyklus bei einem
Druck von 5,6 Bar Luchtverbruik per schot @ 5.6 Bar
L(a) Actuation type Type de déclenchement Aktivierungsart Type bediening
L(b) Safety yoke type Palpeur de sécurité Typ Auslösesicherung Veiligheidsvergrendeling
MSummer lubricant Lubrifiant d’été Schmiermittel, Sommer Zomer smering
NWinter lubricant Lubrifiant d’hiver Schmiermittel, Winter Winter smering
OO-ring lubricant Lubrifiant de joints toriques O-Ring Schmiermittel 0-ring smering
PFastener Name Désignation de la fixation Werkzeugbezeichnung Type apparaat
QDimensions Dimensions Maße, mm Afmetingen
RHead/crown Tête/couronne Kopf/ Oberteil Kop/Kroon
SMagazine capacity Capacité du chargeur Kapazität des Magazins Magazijn capaciteit
TNew driver length Longueur du nouvel enfonceur Neu Treiberlänge Nieuwe slagpen lengte
UMax. Depth Inside Piston Profondeur. max antérieure du piston Max. Kolbentiefe Max. diepte binnenkant piston
DK FI GR IT
ALængde Pituus Μήκος Lunghezza
BHøjde Korkeus ψος Altezza
CBredde Leveys Πλάτος Larghezza
DVægt kg. Paino kg Βάρος Peso
EStøj LPA1s, d / KPA Melu LPA1s, d / KPA Στάθμη θορύβου LPA1s, d / KPA Rumorosità LPA1s, d / KPA
FStøj LWA1s, d / KWA Melu LWA1s, d / KWA Στάθμη θορύβου LWA1s, d / KWA Rumorosità LWA1s, d / KWA
GStøj LPA1s, 1m / KPA Melu LPA1s, 1m / KPA Στάθμη θορύβου LPA1s, 1m / KPA Rumorosità LPA1s, 1m / KPA
HVibration / uvished Tärinä / epävarmuus Δόνηση / Αβεβαιότητα Vibrazione / incertezza
IP max. bar P max Bar Μέγιστη πίεση P max Bar
JP min. bar P min Bar Ελάχιστη πίεση P min Bar
KLuftforbrug pr. skud ved 5,6 bar Ilman kulutus per laukaisu @ 5.6 Bar Κατανάλωση αέρα ανά βολή στα 5,6 Bar Consumo aria per fissaggio @ 5.6 Bar
L(a) Aktiveringstype Aktivoimistyyppi Είδος ενεργοποίησης Tipo di attuazione
L(b) Sikkerhedsgaffeltype Kärkivarmistin Είδος ζυγού ασφαλείας Tipo di dispositivo di sicurezza
MSommersmøremiddel Kesä voiteluaine Θερινό λιπαντικό Lubrificante estivo
NVintersmøremiddel Talvi voiteluaine Χειμερινό λιπαντικό Lubrificante invernale
OSmøremiddel til O-ring O-renkaan voiteluaine Λιπαντικό τσιμούχας Lubrificante per O-rings
PKlammenavn Naulain tyyppi Oνομασία συνδετήρα Nome fissaggio
QMål Naulan koko Διαστάσεις Dimensioni
RHoved/krone Kanta/Kruunu Κεφαλή/κορώνα Testa/cavallo
SMagasinkapacitet Lippaan tilavuus Χωρητικότητα γεμιστήρα Capacità magazzino
TNyt drevs længde Iskurin pituus Μήκος νέου οδηγού Lunghezza nuovo martelletto
UMax. dybde inde i stempel Max syvyys iskurin sisällä Μέγιστο βάθος μέσα στο έμβολο Profondità max. dentro il pistone
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

NO PT ES SE
ALengde Comprimento Largo Längd
BHøyde Altura Alto Höjd
CBredde Largura Ancho Bredd
DVekt Peso Peso Vikt Kg.
ELydnivå LPA1s, d / KPA Ruído LPA1s, d / KPA Ruido LPA1s, d / KPA Ljudnivå LPA1s, d / KPA
FLydnivå LWA1s, d / KWA Ruído LWA1s, d / KWA Ruido LWA1s, d / KWA Ljudnivå LWA1s, d / KWA
GLydnivå LPA1s, 1m / KPA Ruído LPA1s, 1m / KPA Ruido LPA1s, 1m / KPA Ljudnivå LPA1s, 1m / KPA
HVibrasjoner / usikkerhet Vibração / Incerteza Vibración/ Incertidumbre Vibration / osäkerhet
ILufttrykk max Bar Pressão máx. Bar P max Bar Lufttryck max Bar
JLufttrykk min Bar Pressão mín. Bar P min Bar Lufttryck min Bar
KLuft forbruk per skudd @ 5.6 Bar Consumo de ar por golpe @ 5.6 Bar Consumo aire disparo @ 5.6 Bar
Luftförbrukning per avfyrning @ 5.6 Bar
L(a) Avtrekksmekanisme Tipo de disparo Tipo de activación Utlösningstyp
L(b) Type sikkerhetsguide Tipo apalpador de segurança Tipo de seguro palpador Säkerhetsutlösningstyp
MSmøreolje for verktøy (Sommer) Lubrificante para verão Lubricante de verano Sommarsmöjning
NSmøreolje for verktøy (Vinter) Lubrificante para inverno Lubricante de invierno Vintersmörjning
OSmøreolje for O- ringer Lubrificante para anéis Lubricante O-ring O-ringssmörjning
PSpiker Navn Nome do Fixador Nombre del consumible Maskinnamn
QDimensjon Dimensões Dimensiones Dimmensioner
RHode/ Krone Coroa Cabeza/corona Ryggbredd
SMagasin kapasitet Capacidade do magazine Capacidad cargador Magasinskapacitet
TLengde på nytt hammerblad Comprimento da lamina nova Longitud nuevo clavador Ny drivarlängd
UMaks. dybde i stempel Prof. máx. interna do pistão Profun. max. Dentro piston Max djup i kolv
PL CZ SK HU RO
ADlugosc Délka Dĺžka Hosszúság Lungime
BWysokosc Výška Výška Magasság Înălţime
CSzerokosc Šířka Hĺbka Szélesség Lăţime
DWaga Hmotnost kg Hmotnosť Súly Kg. Greutate
EHalas LPA1s, d / KPA Hladina hluku LPA1s, d / KPA Hlučnosť LPA1s, d / KPA Zaj LPA1s, d / KPA Zgomot LPA1s, d / KPA
FHalas LWA1s, d / KWA Hladina hluku LWA1s, d / KWA Hlučnosť LWA1s, d / KWA Zaj LWA1s, d / KWA Zgomot LWA1s, d / KWA
GHalas LPA1s, 1m / KPA Hladina hluku LPA1s, 1m / KPA Hlučnosť LPA1s, 1m / KPA Zaj LPA1s, 1m / KPA Zgomot LPA1s, 1m / KPA
HDrgania / nieokreśloność Vibrace / proměnlivost Vibrácie / neistota Rezgés / bizonytalanság Vibraţii / incertitudine
IP max bar P max bar P max Bar P max Bar P max, bar
JP min bar P min bar P min Bar P min Bar P min, bar
KZuzycie powietrza na strzal
@ 5,6 Bar Spotřeba vzduchu na dávku při 5,6 barech Spotreba vzduchu na úkon 1 @ 5.6 Bar Levegőfelhasználás / löket @ 5.6 Bar Consum de aer pe bătaie la 5,6 bar
L(a) Tryb pracy Typ aktivace Druh aktivácie Aktiválási típus Tipul activării
L(b) Rodzaj widelca
bezpieczeństwa Typ bezpečnostní narážky Druh bezpečnostného
spínača Biztonsági kioldófejes típus Tip bridă de siguranţă
MOlej letni Letní mazivo Letné mazadlo Nyári kenőanyag Lubrifiant de vară
NOlej zimowy Zimní mazivo Zimné mazadlo Téli kenőanyag Lubrifiant de iarnă
OSmar do O-ringów Mazivo těsnicího kroužku Mazadlo – kruh v tvare
písmena O Tömítőgyűrű kenése Lubrifiant oring
PNazwa stosowanego lacznika Název upínadla Meno zošívačky A kötőelem neve Denumirea elementului de
fixare
QWymiary laczników Rozměry Dimenzie Méretek Dimensiuni
RSzerokosc lacznika Hlava/korunka Hlavica/vrchol Fej / korona Cap/coroană
SPojemnosc magazynka Kapacita zásobníku Kapacita zásobníka A tár kapacitása Capacitate magazie
TDlugosc nowego bijaka Délka nového unášeče Dĺžka nového vodidla Új tokmány hossza Noua lungime de lamă
de împingere
UMax.glebokosc wewnatrz
tloka Max. vnitřní hloubka pístu Max. hĺbka vo vnútri piesta Max. mélység a dugattyúban Adâncime maximă în
interiorul pistonului
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

SAFETY INSTRUCTIONS
m IMPORTANT READ CAREFULLY: It is important that all operators read and understand all
sections of this Tool Technical Data manual and the separate Safety and Operating Instruction
Manual which come with this tool. Failure to do so could result in you or others in the working
area to be seriously injured.
m WARNING! Eye protection in accordance with 89/686/EEC, and with equal or greater grade than defined
in EN166 should be used. However all aspects of operators work, environment and other type/s of machinery
being used, should also be considered when selecting any personal protection equipment. Note: Non-side
shielded spectacles and face shields alone do not provide adequate protection.
m WARNING! To prevent accidental injuries:
• Never place a hand or any other part of the body in fastener discharge area of tool.
• Never point tool at yourself or anyone whether it contains fasteners or not.
• Never engage in horseplay.
• Never pull the trigger unless the nose is directed towards the work.
• Always handle the tool with care.
• This tool is intended to be used for fastening wood to wood in pallet/crate and construction applications.
DO NOT USE for fastening harder materials which could cause buckling of the fasteners and damage to the
tool. If you are unsure of the suitability of this tool for certain applications, please contact your local sales
office.
• Do not pull the trigger or depress the work safety yoke whilst loading the tool.
• To prevent accidental actuation and possible injury, always disconnect air supply:
1. Before making adjustments. 2. When servicing the tool. 3. When clearing a jam. 4. When tool is not in use.
5. When moving to a different work area, as accidental actuation may occur, possibly causing injury.
• Read the additional Safety & Operating instructions booklet before using tool.
• Do not use oxygen and combustible gases as an energy source for pneumatically operated tools.
• The operation of this tool can cause sparks and act as a source of ignition for flammable fuels and gases.
LOADING THE TOOL
m Warning! When loading the tool 1) Never place a hand or any part of the body in fastener discharge area of
the tool; 2) Never point the tool at self or anyone else; 3) Do not pull the trigger or depress the safety yoke as
accidental actuation may occur, possibly causing injury.
1. Open the magazine: Pull down on the latch and swing the door open.
Swing magazine cover open. (Fig 1)
2. Check adjustment: the nailer must be set for the length of nail to be used.
Nails will not feed smoothly if the magazine is not correctly adjusted.
To change the setting: (Figs 2a - 2c)
a) Release the canister latch on the rear of the canister.
b) Pull out the canister bottom by swinging right to left until tabs disengage.
c) Inside the canister bracket there are settings in inches and millimeters. The canister is adjusted correctly
when the length of fastener being used is shown in the window of the canister bottom.
d) Push back the canister bottom and engage the latch.
3. Load the coil of nails: (Fig 3)
Place a coil of nails over the post in the canister.
Uncoil enough nails to reach the feeder pawl and place the second nail between the teeth of the feeder pawl.
The nail heads fit in slot on the feeder pawl.
GB
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

4. Swing cover closed.
5. Close the door. Check that latch engages. (If it does not engage, check that the nail heads are in the slot on
the nose)
Note: Use only fasteners recommended by Bostitch for use in Bostitch tools or nails which meet Bostitch
specifications.
DRIVER MAINTENANCE INSTRUCTIONS
A worn driver can cause poor quality driving or loss of power:
• Wear on the driving tip will affect the nail drive, giving symptoms of bent and incompletely driven nails, and
damaged nail heads
• The driver length may be adjusted to allow the driving tip to be redressed to compensate for wear. Heat and
precise measurement are required. Contact a qualified service technician for this adjustment.
• The length setting for a new driver is shown in column T of the Technical Data Table in the front of this
manual. Measurement is from the top face of the piston.
• Note that the measurement U (see Technical Data Table) from the top of the piston gives the maximum
amount the driver may be adjusted to allow redressing. Always extend the driver the minimum amount
required to allow redressing to restore the driving end; several re-dressings will be possible before this
maximum depth is reached.
Note: Driver wear of approximately 3mm can be tolerated in most applications. However, in difficult driving
applications, driver wear of approximately 1.5 mm may cause a slight reduction in the apparent driving power.
DIRECTIONAL EXHAUST DEFLECTOR
Loosen the screw. Adjust to desired exhaust direction and tighten screw.

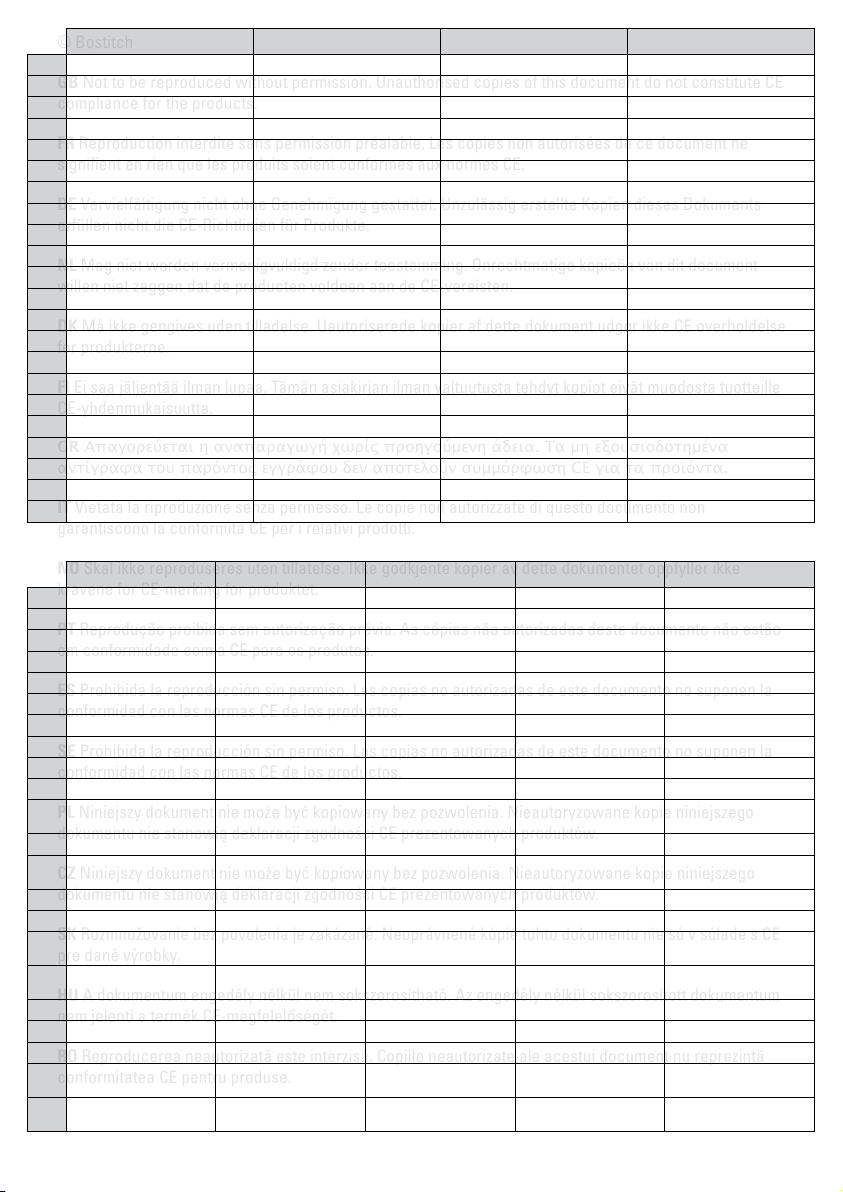

© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

CONSIGNES DE SÉCURITÉ
m IMPORTANT ! LIRE ATTENTIVEMENT CETTE NOTICE : Il est essentiel que tous les utilisateurs
des outils lisent et comprennent toutes les sections de ce manuel de données techniques sur
l’outil ainsi que le manuel séparé de consignes de sécurité et d’utilisation fourni avec l’outil. Tout
manquement à cette mesure de précaution importante pourrait être la cause d’accidents et de
blessures graves pour l’utilisateur de l’outil comme pour d’autres personnes se trouvant à proximité
de la zone de travail.
m ATTENTION ! Il faudra porter un système de protection des yeux conforme à la norme 89/686/EEC et d’une
valeur de protection égale ou supérieure à celle définie par la norme EN166. Cependant, tous les aspects
du travail de l’opérateur, l’environnement et autres types de machines utilisées, doivent aussi être pris
en considération en choisissant des équipements de protection individuelle appropriés. NB: Les lunettes
dépourvues d’écran latéral ainsi que les masques à poussière n’orent pas une protection susante.
m MISE EN GARDE! Pour éviter toute blessure accidentelle:
•Ne jamais mettre la main ni aucune autre partie du corps dans la zone d’éjection des clous.
•Ne jamais diriger la machine vers soi-même ni vers autrui, qu’elle soit chargée ou non.
•Ne jamais s’amuser ou chahuter avec la fixeuse.
•Ne jamais appuyer sur la gâchette si le nez n’est pas appuyé contre la pièce à usiner.
•Toujours manipuler la fixeuse avec précaution.
•Cet outil est conçu pour fixer du bois sur du bois dans le montage de palettes/caisses. NE PAS L’UTILISER
pour fixer des matériaux plus durs qui pourraient causer l’écrasement des attaches et des dégâts à l’outil.
Si vous n’êtes pas sûr(e) que l’outil convienne à l’application souhaitée, veuillez contacter votre agent
commercial local.
•Ne jamais appuyer sur la gâchette ni sur le palpeur pendant le chargement de la fixeuse.
•Pour éviter toute mise en marche accidentelle et par conséquent des risques de blessures, il faut toujours
débrancher l’air :
1. Avant de procéder à un réglage. 2. Pendant les opérations d’entretien. 3. Pour débloquer un grippage. 4.
Lorsque l’outil est inutilisé. 5. Si l’on se déplace dans une autre zone de travail, afin d’éviter toute mise en
marche accidentelle et par conséquent des risques de blessures.
•Veuillez lire le livret de consignes de sécurité et d’utilisation supplémentaires avant d’utiliser l’outil.
•N’utilisez pas d’oxygène ou de gaz inflammables comme source d’énergie pour des outils pneumatiques.
•L’utilisation de cet outil peut être la source d’étincelles et entraîner l’ignition de matières et de gaz
inflammables.
CHARGEMENT DE L’OUTIL
m Avertissement ! Lors du chargement de la machine 1) Ne jamais mettre la main ni aucune autre partie du
corps dans la zone d’éjection des clous ; 2) Ne jamais diriger la machine vers soi-même ni vers autrui ; 3) Ne
jamais appuyer sur la gâchette ni sur le palpeur afin d’éviter tout déclenchement accidentel, pouvant être la
cause de blessures.
1. Ouvrir le chargeur en appuyant sur le levier d’accrochage et en ouvrant la trappe. (Fig 1)
2. Contrôler le réglage en hauteur du plateau du chargeur; ce dernier doit être réglé selon la longueur des clous
à utiliser. Les clous ne seront pas correctement alimentés si le chargeur ne sera pas réglé conformément aux
instructions.
Pour changer le réglage: (Figs 2a - 2c)
a) Ouvrir le crochet placé derrière le chargeur
b) Extraire la partie inférieure du chargeur en le tirant de droite à gauche.
c) A l’intérieur du chargeur sont indiquées des longueurs en pouces et en millimètres. Le chargeur est
FR
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

correctement réglé lorsque la longueur des clous à utiliser apparaît dans la petite fenêtre de la partie
inférieure du chargeur.
d) Poussez la partie inférieure du chargeur et enclenchez le crochet.
3. Charger le rouleau de clous: (Fig 3)
Positionner le rouleau de clous sur le pivot central du chargeur. Extraire un nombre de clous suffisant pour
que les premiers clous atteignent les dents de l’alimentateur et positionner le second clou dans la bande se
trouvant entre celles-ci. Les têtes des clous doivent glisser dans le canal de l’alimentateur.
4. Fermer le couvercle du chargeur.
5. Fermer la trappe, contrôler que le levier de la trappe est accroché (dans le cas contraire, contrôler que les
têtes des clous sont toutes correctement introduites dans la glissière de l’alimentateur.
Nota bene: Avec les cloueuses Bostitch n’utiliser que des clous conseillés par Bostitch (ou similaires).
INSTRUCTIONS DE MAINTENANCE DU POUSSOIR
L’usure du poussoir entraîne une fixation de mauvaise qualité ou la perte de puissance
• L’enfoncement du clou est affecté par l’usure du poussoir. Les symptômes sont des clous tordus, mal
enfoncés et des têtes de clous endommagés.
• La longueur du poussoir peut être modifiée pour permettre de redresser l’extrémité pour compenser l’usure.
Il est nécessaire de le chauffer et d’avoir des cotes précises. Contacter un technicien qualifié pour effectuer
ces modifications.
• La longueur d’un nouveau poussoir est indiquée dans le Tableau de Données Techniques, Colonne T. Il est
mesuré à partir de la face supérieure du piston.
• Il faut noter que la distance U (voir Tableau de Données Techniques) à partir du haut du piston représente
le réglage maximum permis pour le redresser. Il faut toujours rallonger un poussoir de la longueur minimale
requise pour permettre de redresser l’extrémité. Il sera alors possible d’effectuer plusieurs opérations de
redressement avant d’atteindre la profondeur maximale.
Nota: Une usure d’environ 3 mm. est consentie pour une bonne partie des applications. Pour des applications
particulièrement onéreuses, l’usure de la pointe, même si elle ne dépasse pas 1,5 mm peut réduire la puissance
de la cloueuse.
DEFLECTEUR D’AIR ORIENTABLE
Desserrer la vis située au centre du déflecteur, orienter le l’échappement dans la direction voulue et resserrer
la vis.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

SICHERHEITSHINWEISE
m WICHTIG – BITTE AUFMERKSAM LESEN: Es ist wichtig, dass jeder Bediener sämtliche
Abschnitte dieses werkzeugtechnischen Datenhandbuchs und die mit diesem Werkzeug gelieferte
gesonderte Sicherheits- und Bedienungsanleitung lesen und verstehen. Ansonsten besteht für Sie
und andere im Arbeitsbereich die Gefahr schwerer Verletzungen.
m ACHTUNG! Es sollte ein Augenschutz gemäß 89/686/EEC und mindestens lt. Definition in EN166
getragen werden. Bei der Wahl der persönlichen Schutzausrüstung sind jedoch auch sämtliche
Aspekte der von Bedienern geleisteten Arbeit, Umgebung und sonstiger benutzter Maschinentypen zu
berücksichtigen. Hinweis: Schutzbrillen ohne seitlichen Schutz oder ein Gesichtsschutz allein stellen keinen
ausreichenden Schutz dar.
m ACHTUNG! So vermeiden Sie Unfallverletzungen:
•Niemals die Hände oder andere Körperteile in den Auswurfbereich des Gerätes halten.
•Das geladene oder nicht geladene Gerät niemals gegen sich selbst oder andere richten.
•Niemals mit dem Heftgerät Unfug treiben.
•Niemals den Auslöser betätigen, bevor die Nase nicht auf das Arbeitsteil gerichtet ist.
•Das Heftgerät immer mit Vorsicht behandeln.
•Dieses Werkzeug wurde zur Befestigung von Holz auf Holz für Arbeiten an Paletten/Kisten und beim
Bauhandwerk entwickelt. Dieses Werkzeug sollte NICHT zur Befestigung härterer Werkstoe verwendet
werden, da dies dazu führen kann, dass sich die Befestigungselemente verbiegen, was wiederum das
Werkzeug selbst beschädigen könnte. Falls Sie nicht sicher sind, ob dieses Werkzeug für bestimmte
Anwendungen geeignet ist, wenden Sie sich bitte an Ihren Händler vor Ort.
•Nicht den Abzug oder den Auslösemechanismus während des Ladens des Gerätes ziehen.
•Um das versehentliche Auslösen und mögliche Unfälle zu vermeiden, ist die Luftzufuhr immer abzukoppeln:
1. Vor dem Ausführen von Justierungen. 2. Bei der Wartung des Gerätes. 3. Beim Beseitigen von Blockaden.
4. Wenn das Gerät nicht verwendet wird. 5. Beim Wechsel in einen anderen Arbeitsbereich, da das Gerät
versehentlich ausgelöst werden kann und möglicherweise Verletzungen verursacht werden.
•Lesen Sie vor Gebrauch des Werkzeugs bitte die Hinweise zu Sicherheit und Betrieb in der zusätzlichen
Anleitung.
•Niemals Sauersto oder brennbare Gase als Antrieb für pneumatische Werkzeuge verwenden.
•Bei Verwendung dieses Werkzeugs können Funken entstehen und zur Zündquelle für brennbare Kraftstoe
und Gase werden.
BELADEN DES MAGAZINS
m Warnhinweis! Beim Laden des Werkzeugs 1) nicht die Hand oder ein Körperteil in den Auswurfbereich
des Werkzeugs halten; 2) das Werkzeug nicht auf sich selbst oder andere Personen richten; 3) nicht den
Auslöser ziehen oder die Auslösesicherung drücken, weil dies eine ungewollte Auslösung mit entsprechender
Verletzungsgefahr verursachen könnte.
1. Die Ladevorrichtung durch Drücken des Ansatzhebels und Öffnen der Deckplatte aufmachen. (Fig 1)
2. Die Höhenregulierung des Tellers der Ladevorrichtung kontrollieren; dieser muss auf die Länge der
verwendeten Nägel abgestimmt werden. Falls die Ladevorrichtung nicht entsprechend der hier genannten
Erläuterungen eingestellt wird, können die Nägel nicht korrekt zur Verfügung gestellt werden.
Änderung der Einstellung: (Figs 2a - 2c)
a) Den Haken auf der Rückseite der Ladevorrichtung öffnen
b) Den unteren Teil der Ladevorrichtung durch Ziehen von rechts nach links herausnehmen.
c) In den Ladevorrichtungen befinden sich Angaben über die Länge in Zoll und Millimetern. Die Ladevorrichtung
ist korrekt reguliert, wenn die Länge der zu verwendenden Nägel in dem kleinen Fenster im unteren Bereich
der Ladevorrichtung erscheint.
DE
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

d) Den unteren Teil der Ladevorrichtung zurückschieben und den Haken einrasten lassen.
3. Nägelrolle laden: (Fig 3)
Die Nägelrolle auf den mittleren Bolzen der Ladevorrichtung legen. So viele Nägel von der Rolle entnehmen,
dass die ersten Nägel die Zuführzähne erreichen und den zweiten Nagel des Streifens zwischen diese Zähne
anordnen. Die Köpfe der Nägel müssen den Zuführungskanal entlang laufen.
4. Den Deckel der Ladevorrichtung schließen.
5. Die Deckplatte schließen, kontrollieren, dass der Hebel der Deckplatte eingehakt ist (falls dies nicht der Fall
ist, prüfen, dass alle Nägel korrekt in die Zuführkanäle eingefügt sind).
Anmerkung: Für Bostitch Nietmaschinen nur von Bostitch empfohlene (oder gleichwertige) Nägel verwenden.
ANWEISUNGEN ZUR WARTUNG DES HAMMERS
Ein verschlissener Hammer führt zu einer Leistungsreduzierung sowie einer verminderten Arbeitsqualität.
• Der Verschleiß der Spitze reduziert das Eintreiben der Nägel und führt zum Verbiegen des Schaftes und zum
Hervorstehen bzw. Beschädigen der Köpfe.
• Die Länge des Hammers kann reguliert werden, um den Verschleiß der Spitze und die sich daraus ergebende
Reduzierung der Länge auszugleichen. Wärme und eine präzise Messung sind erforderlich. Wenden Sie sich
für diesen Vorgang an qualifiziertes Personal.
• Die Längeneinstellung eines neuen Hammers ist in Spalte T der Tabelle der technischen Daten vorne in dieser
Bedienungsanleitung aufgeführt. Die Messung erfolgt ausgehend von der Oberseite des Kolbens.
• Es ist zu berücksichtigen, dass die Messung vom oberen Bereich des Kolbens den Gesamtwert, auf den
der Hammer zur Wiederherstellung verlängert werden muss, ergibt. Es wird empfohlen, den Hammer für
die Wiederherstellung der Spitze so wenig wie möglich zu verlängern. Es ist möglich, die Spitze mehrmals
wiederherzustellen, bevor der Hammer ausgetauscht werden muss.
Anmerkung: Bei den meisten Anwendungen ist ein Verschleiß von circa 3 mm erlaubt. Unter besonders
belastenden Bedingungen kann ein Verschleiß der Spitze von nur 1.5 mm die Leistung der Nietmaschine
verringern.
LUFTAUSRICHTUNGSDEFLEKTOR
Die Schraube in der Mitte des Deflektors lösen. Den Ablass wie gewünscht ausrichten und die Schrauben
anziehen.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

VEILIGHEIDSINSTRUCTIES
m BELANGRIJK, LEES DIT ZORGVULDIG: Het is belangrijk dat alle operators alle delen van deze
Handleiding met technische informatie over dit gereedschap en de afzonderlijke Handleiding voor
veiligheid en bediening lezen en begrijpen. Wanneer dit niet gebeurt, kan dit leiden tot ernstig
letsel voor u of anderen in de werkomgeving
m OPGELET! Men dient oogbescherming conform 89/686/EEC en een gelijke of hogere klasse dan in
EN166 te gebruiken. Alle aspecten van de werkzaamheden van operator, milieu en andere gebruikte
type/s machines dienen eveneens overwogen te worden bij het selecteren van lichamelijke
beschermingsapparatuur. Opmerking: Een bril zonder laterale afscherming of een masker voor het
gezicht alleen bieden geen adequate bescherming.
m WAARSCHUWING! Om toevallige wonden te vermijden:
•De hand of gelijk welk ander lichaamsdeel nooit in het uitgangsgedeelte van de bevestigingsmiddelen van
het gereedschap steken;
•Het gereedschap nooit naar zichzelf of tegen andere personen richten, of er nu bevestigingsmiddelen in het
gereedschap zitten of niet;
•Nooit schertsen met de hechtmachine;
•Nooit op de trekker duwen wanneer de neus niet in de richting staat van het materiaal dat gehecht moet
worden;
•Het gereedschap steeds met zorg behandelen;
•Dit gereedschap is bedoeld om hout op hout vast te maken bij pallets/kratten en constructietoepassingen.
GEBRUIK HET GEREEDSCHAP NIET om harder materiaal vast te maken. Hierdoor kan het
bevestigingsmateriaal gaan buigen en het gereedschap beschadigd raken. Als u er niet zeker van bent
of dit gereedschap geschikt is voor bepaalde toepassingen, dient u contact op te nemen met uw lokale
verkoopkantoor.
•Niet op de trekker duwen, noch op de taster tijdens het laden van het gereedschap.
•Om onvoorziene bediening en mogelijk letsel te voorkomen, de luchttoevoer altijd afkoppelen:
1. Alvorens afstellingen uit te voeren. 2. Tijdens onderhoud van het gereedschap. 3. Bij het verhelpen van
een blokkering. 4. Wanneer het gereedschap niet in gebruik is. 5. Tijdens verplaatsing naar een andere
werkzone,aangezien het gereedschap per ongeluk geactiveerd kan worden en mogelijk letsel kan veroorzaken.
•Leest u het boekje met aanvullende veiligheidsinstructies en gebruiksaanwijzingen alvorens het
gereedschap in gebruik te nemen.
•Gebruik geen zuurstof en brandbare gassen als energiebron voor pneumatisch bediend gereedschap.
•De werking van dit hulpmiddel kan vonken veroorzaken en een ontstekingsbron zijn voor ontvlambare
brandstoen en gassen.
HET APPARAAT LADEN
m Waarschuwing! Let tijdens het laden van het gereedschap op het volgende 1) Plaats nooit uw hand of een
ander lichaamsdeel op het uitgangsgedeelte van het gereedschap; 2) Richt het gereedschap nooit op uzelf of
anderen; 3) Haal de trekker nooit over en druk de veiligheidsvergrendeling niet in, dit kan leiden tot onverwachte
activering en letsel.
1. De lader openen, hierbij drukken op de aanhaakhendel en het luik openen. (Fig 1)
2. De hoogteregeling van het plaatje van de lader controleren; dit moet geregeld worden volgens de lengte van
de te gebruiken spijkers. De spijkers worden niet correct gevoed indien de lader niet geregeld werd volgens
bovenstaande instructies.
Om de regeling te veranderen: (Figs 2a - 2c)
a) De haak geplaatst op de achterkant van de lader openen.
NL
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

b) Het onderste gedeelte van de lader uittrekken, trekkend van rechts naar links.
c) In de lader zijn de lengtematen geschreven in duimen en millimeters. De lader is correct geladen wanneer de
lengte van de te gebruiken spijkers in het klein venster van het onderste gedeelte van de lader verschijnt.
d) Dus de onderkant van de bus terug en haak de vergrendeling vast.
3. De rol spijkers op de centrale pin van de lader plaatsen. (Fig 3)
Voldoende spijkers uit de rol halen zodanig dat de eerste spijkers de tanden van de voeder bereiken en de
tweede spijker van de strook tussen die tanden plaatsen. De koppen van de spijkers moeten in het kanaal van
de voeder lopen.
4. Het deksel van de lader sluiten.
5. Het luik sluiten, controleren dat de hendel van het luik aangehaakt is (indien dit niet het geval is, controleren
of de koppen van de spijkers allemaal correct ingevoerd zijn in het bewegingskanaal van de voeder).
Opmerking: In de spijkermachines Bostitch alleen door Bostitch aanbevolen spijkers gebruiken (of
gelijksoortige).
ONDERHOUDSINSTRUCTIES AANDRIJFELEMENT
Slijtage van het aandrijfelement leidt tot verlies van kwaliteit of slagkracht
• Slijtage van de aandrijfkop heeft een negatief effect op de nagelindrijving, wat kan leiden tot verbuiging,
onvolledig ingedreven nagels en beschadigde nagelkoppen.
• De lengte van het aandrijfelement kan worden veranderd zodat de aandrijfkop kan worden bewerkt ter
compensatie van de slijtage. Voor deze bewerking zijn hitte en een nauwkeurige meting vereist. Neem
hiervoor contact op met een bevoegde servicemonteur.
• De lengte-instelling voor een nieuw aandrijfelement wordt weergegeven in de Tabel Technische Gegevens,
kolom T. Meting vanaf de bovenkant van de zuiger.
• De afmeting U (zie Tabel Technische Gegevens) vanaf de bovenkant van de zuiger staat voor de afstand
die het aandrijfelement maximaal mag worden veranderd om bewerking van de aandrijfkop mogelijk te
maken. Verleng het aandrijfelement altijd met de afstand die minimaal nodig is om de aandrijfkop te kunnen
bewerken; er zijn meerdere bewerkingen mogelijk voordat deze maximale diepte wordt bereikt.
Opmerking: Een slijtage van ongeveer 3 mm. is toegelaten voor een groot deel van de applicaties. Voor
sommige uitzonderlijk zware applicaties, kan een slijtage van slechts 1.5 mm. van de punt het vermogen van de
spijkermachine limiteren.
SCHERMPLAAT ORIËNTEERBARE LUCHT
De schroef in het midden van de schermplaat losdraaien, de uitlaat richten zoals gewenst en de schroeven
vastdraaien.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

SIKKERHEDINSTRUKTIONER
m VIGTIGT – SKAL LÆSES GRUNDIGT IGENNEM: Det er vigtigt, at alle operatører læser og forstår
alle afsnit i den Tekniske data-håndbog og den separate Sikkerheds- og driftsvejledningshåndbog,
som leveres sammen med dette værktøj. Hvis dette undlades, kan det medføre, at du eller andre
personer indenfor arbejdsområdet kommer alvorligt til skade.
m BEMÆRK! Øjenbeskyttelse i overensstemmelse med 89/686/EEC, og af tilsvarende eller højere
klasse end defineret i EN166, skal anvendes. Dog skal alle aspekter af operatørarbejde, miljø og
andre anvendte maskintyper skal imidlertid også tages i betragtning ved udvælgelse af personligt
sikkerhedsudstyr. Bemærk: Briller uden sideskærm og kun udstyret med ansigtsskærm yder ikke
tilstrækkelig beskyttelse.
m ADVARSEL! For at forhindre personskader ved uheld:
•Anbring aldrig en hånd eller en anden legemsdel i udmundingsområdet for fastgøringsanordningen på
værktøjet.
•Ret aldrig værktøjet mod Dem selv eller andre uanset om det indeholder fastgøringsanordninger eller ej.
•Lav aldrig sjov med værktøjet.
•Tryk aldrig på aftrækkeren, hvis næsen ikke er vendt direkte mod arbejdsemnet.
•Håndtér altid værktøjet med forsigtighed.
•Dette værktøj er kun beregnet til fastgørelse af træ til træ for paller/kasser og konstruktionsanvendelse.
MÅ IKKE BRUGES til fastgørelse af hårde materialer, der kan forårsage bøjning af klammerne og skade på
værktøjet. Hvis du er usikker på om dette værktøj er egnet til en bestemt anvendelse, skal du kontakte dit
lokale salgskontor.
•Tryk aldrig på aftrækkeren eller på kontaktmekanismen, mens værktøjet påfyldes.
•For at forhindre utilsigtet aktivering og mulige personskader skal man altid afbryde luftforsyningen:
1. Inden der foretages indstillinger. 2. Ved vedligeholdelse af værktøjet. 3. Når en tilstopning fjernes. 4. Når
værktøjet ikke er i anvendelse. 5. Når værktøjet flyttes til et andet arbejdsområde, eftersom utilsigtet aktivering
kan forekomme, med deraf følgende fare for personskader.
•Læs håndbogen med sikkerheds- og betjeningsanvisninger, før værktøjet tages i brug.
•Benyt ikke ilt og brændbare gasser som en energikilde til trykluftsbetjent værktøj.
•Når dette værktøj anvendes, kan det forårsage gnistdannelse og dermed udgøre en antændelseskilde for
brændbare brændstoer og gasser.
LADNING AF VÆRKTØJET
m Advarsel! Når du påfylder søm 1) Læg aldrig en hånd eller anden kropsdel i værktøjets sømaffyringsområdet;
2) Sigt aldrig værktøjet mod dig selv eller nogen andre; 3) Tryk aldrig på aftrækkeren eller læg pres på
Sikkerhedsgaflen, da utilsigtet aktivering kan forekomme og måske forårsage en personskade.
1. Åbn magasinet ved at trykke på låsemekanismen og åbne døren. (Fig 1)
2. Kontrollér højdejusteringen af magasinets sømholderplade, som skal indstilles i henhold til længden af de
søm, der skal anvendes. Fødningen af søm bliver ikke korrekt, hvis magasinet ikke er justeret som anvist.
For at skifte indstilling: (Figs 2a - 2c)
a) Åbn låsemekanismen bag på magasinet.
b) Træk den underste del af magasinet ud ved at trække fra højre mod venstre.
c) På magasinets inderside er der skrevet længdemål i tommer og i millimeter. Magasinet er korrekt indstillet,
når længden på de søm, der skal anvendes, fremkommer i den lille rude i magasinets underdel.
d) Skub beholderens bund tilbage og aktivere låsen.
DK
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

3. Påfyldning af sømrulle: (Fig 3)
Anbring sømrullen på magasinets midtertap. Tag tilstrækkelig mange søm ud af rullen, således at de første
søm når frem til fødetænderne, og placér det andet søm mellem disse tænder.
Sømhovederne skal løbe i fødekanalen.
4. Luk låget til magasinet.
5. Luk døren, kontrollér, at dørens låsemekanismen er indkoblet (hvis dette ikke er tilfældet, kontrolleres det, at
sømhovederne er korrekt indsat i fødeanordningskanalen).
Bemærk: Anvend kun de søm, Bostitch selv anbefaler til brug i Bostitch sømmemaskiner (eller tilsvarende).
INSTRUKTIONER FOR VEDLIGEHOLDELSE AF DRIVER
Slidt driver giver dårlig kvalitet eller tab af kraft:
• Slid på drivernæsen nedsætter sømmets isætningsdybde og giver symptomer såsom bøjede eller ikke
komplet isatte søm og beskadigede sømhoveder
• Driverens længde kan justeres, således at næsen genoprettes for at kompensere for slid. Der kræves varme
og præcis måling. Lad en faguddannet service-tekniker foretage denne justering.
• Længdeindstilling for en ny driver er vist nedenfor i Tekniske Data-tabellen, i kolonne T. Målingen foretages
fra stemplets topflade.
• Bemærk, at målingen U (se Tekniske Data-tabellen) fra stemplets top, angiver den maksimumlængde, som
driveren kan forlænges ved genopretningen. Driveren skal altid forlænges mindst muligt for at genoprette
næsen; næsen kan genoprettes flere gange, før den er helt nedslidt.
Bemærk: Slid på cirka 3 mm kan tolereres ved de fleste anvendelser af driveren. Ved vanskelige anvendelser
kan et slid af næsen på cirka 1,5 mm nedsætte værktøjets kraft.
JUSTERBAR LUFTDEFLEKTOR
Løsn skruen på midten af deflektoren. Justér udstødningsluftens retning som ønsket, og stram skruen igen.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

TURVAOHJEET
m TÄRKEÄÄ − LUE HUOLELLISESTI: On tärkeää, että kaikki käyttäjät lukevat ja ymmärtävät tämän
käyttöoppaan ja erillisen, tämän työkalun mukana toimitetun Turvallisuus- ja käyttöohjekirjan
kaikki kohdat. Muussa tapauksessa seurauksena voi olla käyttäjän tai muiden työskentelyalueella
olevien henkilöiden vakava loukkaantuminen.
m VAROITUS! Työkalua käytettäessä on käytettävä direktiivin 89/686/EEC mukaisia silmäsuojuksia,
jotka ovat luokitukseltaan samat tai paremmat kuin EN166-määräyksessä mainitut suojukset.
Kaikki työntekoon, ympäristöön ja muihin käytettäviin koneisiin liittyvät seikat täytyy kuitenkin
ottaa huomioon henkilökohtaisia suojavarusteita valittaessa. Huomaa: Sivusuojuksettomat lasit tai
kasvosuojukset eivät yksistään takaa riittävää suojausta.
m VAROITUS! Tapaturmien välttämiseksi:
• Älä koskaan laita käsiä tai muita kehon osia työkalun naulojen ulossyöttöalueelle.
• Älä koskaan osoita työkalulla itseäsi tai muita riippumatta siitä, onko työkalussa nauloja vai ei.
•Älä koskaan leiki työkalulla.
•Älä koskaan paina liipaisinta, ellei nokka ole suuntautunut työkappaletta kohti.
•Käsittele työkalua aina suurella varovaisuudella.
•Tämä työkalu on tarkoitettu käytettäväksi puun kiinnittämiseksi puuhun lava-/laatikko ja
rakennussovelluksissa. ÄLÄ KÄYTÄ kiinnittämään kovempia materiaaleja, jotka voivat aiheuttaa kiinnittimien
taipumisen ja vaurioittaa työkalua. Ellet ole varma tämän työkalun sopivuudesta tiettyihin käyttötarkoituksiin,
ota yhteyttä paikalliseen myyntiedustajaasi.
•Älä paina liipaisinta tai varmistinta työkalua ladattaessa nauloilla.
•Tahattomasta käynnistymisestä johtuvien tapaturmien välttämiseksi katkaise aina paineilman syöttö:
1. Ennen säätöjen suorittamista; 2. Työkalua huollettaessa; 3. Purettaessa tukkeumaa; 4. Kun työkalu ei ole
käytössä; 5. Siirryttäessä toiseen työtilaan, jolloin työkalu voi käynnistyä vahingossa ja aiheuttaa tapaturmia.
•Lue ylimääräinen Turvallisuus- ja käyttöohjekirjanen ennen työkalun käyttöä.
•Älä käytä happea ja tulenarkoja kaasuja paineilmalla toimivien työkalujen energialähteenä.
•Tämä työkalu saattaa toimiessaan muodostaa kipinöitä ja näin ollen sytyttää herkästi syttyviä polttoaineita ja
kaasuja tuleen.
TYÖKALUN LATAAMINEN
m Varoitus! Kun lataat työkalua 1) älä koskaan laita kättä tai muuta ruumiinosaa kiinnikkeiden lentosektorille; 2)
Älä koskaan suuntaa työkalua itseäsi tai muita henkilöitä kohti; 3) Älä paina liipaisinta tai kärkivarmistinta, koska
laite saattaa vahingossa laueta ja mahdollisesti aiheuttaa vahingon.
1. Avaa syöttölaite painamalla vipua ja avaamalla luukku. (Fig 1)
2. Tarkista syöttölaitteen lautasen korkeuden säätö; sen korkeus tulee säätää käytettävien naulojen pituuden
mukaan. Naulojen syöttö ei tapahdu oikein mikäli syöttölaitetta ei ole säädetty osoitetulla tavalla.
Säätöä voidaan muuttaa seuraavalla tavalla: (Figs 2a - 2c)
a) Avaa syöttölaitteen takaosaan sijoitettu haka.
b) Vedä esiin syöttölaitteen alaosa vetämällä sitä oikealta vasemmalle.
c) Syöttölaitteen sisällä on osoitettu mittoja tuumissa ja millimetreissä. Syöttölaite on säädetty oikein kun
käytettävien naulojen pituus näkyy syöttölaitteen alaosassa olevassa pienessä aukossa.
d) Työnnä syöttölaitteen pohja takaisin paikoilleen ja kiinnitä haka.
3. Aseta paikalleen naularulla: (Fig 3)
Aseta naularulla syöttölaitteen keskustappiin.
FI
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

Ota naulat ulos rullasta sen verran, että ensimmäiset naulat saavuttavat latauslaitteen hampaat ja aseta
nauhassa oleva toinen naula hampaiden väliin.
Naulojen päiden täytyy kulkea latauslaitteen uraa pitkin.
4. Sulje syöttölaitteen kansi.
5. Sulje luukku, tarkista että luukun vipu on kiinnitetty (mikäli se ei ole kiinni, tarkista että naulojen päät ovat
kaikki paikoillaan oikealla tavalla latauslaitteen urassa).
Huom: Käytä ainoastaan Bostitchin suosittelemia (tai vastaavia) kiinnikkeitä Bostitch työkaluissa.
NAULAIMEN KUNNOSSAPITO-OHJEET
Kulunut naulain toimii huonosti tai on tehoton
• Naulaimen kulunut kärki vaikuttaa naulan kiinnittymiseen, jolloin naulat voivat taipua, ne eivät kiinnity
kunnolla tai naulan kanta rikkoutuu
• Naulaimen pituutta voidaan säätää, jolloin kärkeä voidaan korjata kulumisen kompensoimiseksi. Tähän
tarvitaan lämpöä ja tarkkuusmittausta. Ota yhteyttä pätevään huoltomieheen tässä tapauksessa.
• Uuden kärjen pituusasetus löytyy teknisistä tiedoista:llä sarakkeessa T. Mitta on otettu männän yläpinnasta.
• Lukema U (ks. tekniset tiedot -taulukko) männän yläpäästä on maksimimäärä mitä kärkeä voidaan säätää
korjausta varten. Kärkeä tulee pidentää aina vain juuri sen verran kuin on tarpeen ohjauspään korjausta
varten. Kärkeä voidaan korjata useaan kertaan ennen kuin maksimisyvyys saavutetaan.
Huom: Noin 3 mm kuluminen voidaan hyväksyä suurimmassa osassa käyttötarkoituksia. Erityisen vaativissa
erikoistoimenpiteissä jopa kärjen 1,5 mm kuluminen voi heikentää naulaimen tehoa.
SUUNNATTAVA ILMANSUUTIN
Löysää suuttimen keskellä olevaa ruuvia, aseta suuntaus haluamallasi tavalla ja kiristä ruuveja.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
m ΣΗΜΑΝΤΙΚΟ - ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ: Είναι σηµαντικό όλοι οι χειριστές να διαβάσουν
και να κατανοήσουν όλες τις ενότητες αυτού του εγχειριδίου Τεχνικών Στοιχείων Εργαλείου
και του ξεχωριστού εγχειριδίου οδηγίες Ασφάλειας & Λειτουργίας που συνοδεύουν αυτό το
εργαλείο. Σε αντίθετη περίπτωση, αυτό θα µπορούσε να οδηγήσει σε πρόκληση σοβαρού
τραυµατισµού σε εσάς ή σε άλλα άτοµα στο χώρο εργασίας.
m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Θα πρέπει να χρησιµοποιείτε προστασία µατιών σύµφωνα µε την οδηγία
89/686/ΕΟΚ, βαθµού ίσου ή µεγαλύτερου από τα όσα ορίζονται στο Πρότυπο EN166. Ωστόσο,
κατά την επιλογή οποιουδήποτε προσωπικού εξοπλισµού προστασίας θα πρέπει επίσης
να εξετάζονται όλες οι πτυχές εργασίας των χειριστών, το περιβάλλον και ο(οι) άλλος(οι)
τύπος(οι) χρησιµοποιούµενων µηχανηµάτων. Σηµείωση: Τα προστατευτικά γυαλιά και οι
προσωπίδες µόνο που δεν προφυλάσσουν στο πλάι δεν παρέχουν επαρκή προστασία.
m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για την αποφυγή τυχαίων τραυµατισµών:
•Μην τοποθετείτε ποτέ το χέρι ή οποιοδήποτε άλλο µέρος του σώµατος στο χώρο εξαγωγής υνδετήρων
του εργαλείου.
•Μην στρέφετε ποτέ το εργαλείο προς εσάς ή οποιονδήποτε άλλο, ανεξάρτητα από το εάν περιέχει
συνδετήρες ή όχι.
•Μην επιδίδεστε ποτέ σε αστεία.
•Μην τραβάτε ποτέ τη σκανδάλη παρά µόνο εάν η µύτη προσανατολίζεται στο σηµείο εργασίας.
•Χειρίζεστε πάντα µε προσοχή το εργαλείο.
• Το εργαλείο αυτό µπορεί να χρησιµοποιηθεί για το στερέωµα ξύλου σε άλλες ξύλινες επιφάνειες σε
παλέτες/ κιβώτια και κατασκευαστικές εφαρµογές. ΑΠΑΓΟΡΕΥΕΤΑΙ Η ΧΡΗΣΗ για το στερέωµα πιο
σκληρών υλικών που θα µπορούσαν να λυγίσουν τους συνδετήρες και να προκαλέσουν βλάβες στο
εργαλείο. Σε περίπτωση που δεν είστε βέβαιοι για την καταλληλότητα του εργαλείου σε συγκεκριµένες
εφαρµογές, παρακαλούµε όπως επικοινωνήσετε µε το τοπικό γραφείο πωλήσεων.
•Μην τραβάτε τη σκανδάλη ή µην πιέζετε το µηχανισµό παγίδευσης ενώ φορτώνετε το εργαλείο.
•Για να αποφύγετε την τυχαία ενεργοποίηση και τον πιθανό τραυµατισµό, αποσυνδέετε πάντα την
παροχή αέρα.
1. Πριν πραγµατοποιήσετε ρυθµίσεις. 2. Κατά τη συντήρηση του εργαλείου. 3. Κατά την αντιµετώπιση
µιας εµπλοκής. 4. Όταν το εργαλείο δεν χρησιµοποιείται. 5. Όταν µετακινήστε σε ένα διαφορετικό χώρο
εργασίας, καθώς µπορεί να επέλθει τυχαία ενεργοποίηση, προκαλώντας ενδεχοµένως τραυµατισµό.
•Πριν χρησιµοποιήσετε το εργαλείο διαβάστε το πρόσθετο φυλλάδιο οδηγίες Ασφάλειας & Λειτουργίας.
•Μην χρησιµοποιείτε για τα πνευµατικά εργαλεία ως πηγή ενέργειας οξυγόνο και καύσιµα αέρια.
•Η λειτουργία του εργαλείου αυτού µπορεί να προκαλέσει σπινθήρες και να δράσει ως πηγή ανάφλεξης
για τα εύφλεκτα καύσιµα και αέρια.
ΦOΡΤΩΣΗ ΤOΥ ΕΡΓΑΛΕΙOΥ
m Προειδοποίηση! Κατά τη φόρτωση του εργαλείου 1) Μην τοποθετείτε ποτέ το χέρι σας ή οποιοδήποτε
άλλο μέρος του σώματος στην περιοχή εκφόρτισης συνδετήρων του εργαλείου, 2) Μην στρέφετε ποτέ το
εργαλείο προς τον εαυτό σας ή προς οποιαδήποτε άλλα άτομα, 3) Μην τραβάτε τη σκανδάλη ή πιέζετε το
ζυγό ασφαλείας καθώς μπορεί να προκληθεί τυχαία ενεργοποίηση, πιθανόν προκαλώντας τραυματισμό.
1. Ανοίξτε τον γεμιστήρα πιέζοντας στο μοχλό σύνδεσης και ανοίγοντας τη θυρίδα. (Εικ. 1)
2. Ελέγξτε τη ρύθμιση ύψους του δίσκου του γεμιστήρα, αυτός θα πρέπει να ρυθμίζεται σύμφωνα με
το μήκος των καρφιών που θα χρησιμοποιηθούν. Τα καρφιά δεν θα τροφοδοτούνται σωστά εάν ο
γεμιστήρας δεν ρυθμιστεί σύμφωνα με την επεξήγηση.
Για να αλλάξετε τη ρύθμιση: (Εικ. 2α – 2γ)
α) Ανοίξτε το άγκιστρο που βρίσκεται στο πίσω μέρος του γεμιστήρα.
β) Τραβήξτε το κάτω μέρος του μεταλλικού δοχείου προς τα έξω περιστρέφοντας από τα δεξιά προς τα
αριστερά μέχρι να απεμπλακούν οι επιφάνειες.
γ) Μέσα στο γεμιστήρα είναι γραμμένες οι τιμές του μήκους σε ίντσες και σε χιλιοστά. Ο γεμιστήρας είναι
σωστά ρυθμισμένος όταν το μήκος των καρφιών που χρησιμοποιούνται φαίνεται στο μικρό παράθυρο
στο πίσω μέρος του γεμιστήρα.
GR
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

δ) Σπρώξτε το κάτω μέρος του μεταλλικού δοχείου προς τα πίσω και ασφαλίστε το κούμπωμα.
3. Φορτώστε τα ρολά καρφιών: (Εικ. 3)
Τοποθετήστε το ρολό των καρφιών στην κεντρική περόνη του γεμιστήρα. Αφαιρέστε αρκετά καρφιά από
το ρολό έτσι ώστε τα πρώτα καρφιά να φτάσουν στα δοντάκια του τροφοδοτικού και τοποθετήστε το
δεύτερο καρφί της λωρίδας μεταξύ αυτών των δοντιών.
Οι κεφαλές των καρφιών θα πρέπει να φορτώνονται στο κανάλι τροφοδοσίας.
4. Κλείστε το καπάκι του γεμιστήρα.
5. Κλείστε τη θυρίδα. Ελέγξτε ότι ο μοχλός της θυρίδας είναι συνδεδεμένος (Εάν αυτό δεν συμβεί, ελέγξτε ότι
έχουν εισαχθεί σωστά όλες οι κεφαλές των καρφιών στο κανάλι φόρτωσης του τροφοδοτικού).
Σηµείωση: Χρησιµοποιείτε µόνο τα καρφιά που συνιστά η Bostitch για χρήση στα εργαλεία Bostitch ή καρφιά
προδιαγραφών Bostitch.
O∆ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΚΕΦΑΛΗΣ ΚΑΡΦΩΜΑΤOΣ
Φθαρµένη κεφαλή προκαλεί κακή ποιότητα ή µειωµένη δύναµη καρφώµατος.
• Η φθορά της αιχµής της κεφαλής καρφώµατος επηρεά΄ζει το κάρφωµα, µε αποτέλεσµα τα καρφιά να
τσακίζουν ή να µην καρφώνονται τελείως ή να καταστρέφεται η κεφαλή τους
• Το µήκος της κεφαλής µπορεί να ρυθµιστεί ώστε να γίνει επένδυση της αιχµής για να αντισταθµιστεί η
φθορά. Απαιτούνται θέρµανση και ακριβείς µετρήσεις. Η εργασία αυτή πρέπει να γινει από ειδικευµένο
τεχνικό.
• Η ρύθµιση του µήκους όταν τοποθετείται καινούργια κεφαλή εµφανίζεται στον Πίνακα Τεχνικών
Στοιχείων, στη στήλη T. Η µέτρηση είναι από την πάνω επιφάνεια του εµβόλου.
• Σηµειώστε ότι η µέτρηση U (δείτε τον Πίνακα Τεχνικών Στοιχείων) από το πάνω µέρος του εµβόλου
δίνει τη µέγιστη ρύθµιση στην οποία µπορεί να ρυθµιστεί η κεφαλή για να ρεκτιφιαριστει. Πάντα να
ρυθµίζετε την κεφαλή στην ελάχιστη ρύθµιση που χρειάζεται για να ρεκτιφιαριστεί. Η κεφαλή µπορεί να
ρεκτιφιαριστεί πολλές φορές πριν φτάσει στο µέγιστο βάθος.
Σηµείωση: Φθορά της κεφαλής κατά 3 mm περίπου. Μπορεί να γίνει ανεκτή στις περισσότερες περιπτώσεις.
Σε δύσκολες εφαρµογές, όµως, φθορά της κεφαλής ακόµα και κατά 1,5 mm µπορεί να προκαλέσει ελαφρά
µείωση της δύναµης καρφώµατος.
ΠΡOΣΑΝΑΤOΛΙΖOΜΕΝOΣ ΕΚΤΡOΠΕΑΣ ΑΕΡΑ
Για να παρακάτω την εκφόρτωση φτάνει να την γυρίσετε στην επιθυµητή θέση.
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.

ISTRUZIONI RELATIVE ALLA SICUREZZA
m IMPORTANTE LEGGERE ATTENTAMENTE: è importante che tutti gli operatori leggano e
comprendano tutte le sezioni del presente Manuale di specifiche tecniche dell’utensile e del
Manuale d’istruzioni d’uso e sicurezza separato forniti con l’attrezzo. La mancata osservanza delle
istruzioni potrebbe causare seri infortuni all’operatore e ad altri soggetti che si trovano nell’area di
lavoro.
m AVVERTENZA! È necessario utilizzare una protezione per gli occhi conforme alla Direttiva 89/686/
EEC, che sia di qualità uguale o superiore a quella definita nella norma EN166. Tuttavia, quando si
scelgono dispositivi di protezione individuale devono essere considerati tutti gli aspetti del lavoro
dell’operatore, l’ambiente e gli altri tipi di macchinari utilizzati.
Nota: gli occhiali senza schermatura laterale e le mascherine per il viso da soli non garantiscono
una protezione adeguata.
m AVVERTENZA! Per evitare ferimenti accidentali:
• Non mettere mai la mano o altre parti del corpo nell’area di eiezione dei fissaggi.
•Non puntare mai l’utensile verso di sé o verso altre persone in presenza o meno di fissaggi all’interno della
macchina.
•Non utilizzare mai l’utensile per giocare.
•Non premere mai il grilletto se la punta non è diretta verso il pezzo da lavorare.
•Maneggiare sempre l’utensile con cura.
•Quest’utensile è stato progettato per il fissaggio di legno con legno nel caso di casse, pallet e lavori di
edilizia. NON UTILIZZARE per fissare materiali più duri che potrebbero causare un inceppamento dei punti,
danneggiando l’utensile. Se non siete sicuri che quest’utensile sia adatto a determinati lavori, contattate il
vostro rivenditore locale.
•Non tirare mai il grilletto o premere la sicura durante il caricamento dell’utensile.
•Per evitare l’azionamento accidentale e quindi il rischio di lesioni, scollegare sempre l’aria:
1. Prima di procedere ad una regolazione. 2. Durante gli interventi di manutenzione. 3. Per sbloccare un
inceppamento. 4. Quando l’utensile non viene utilizzato. 5. Quando ci si sposta in una diversa zona di lavoro, per
evitare l’azionamento accidentale con conseguente rischio di lesioni.
•Prima di utilizzare l’utensile si raccomanda di leggere l’opuscolo di istruzioni aggiuntive relative all’uso e
alla sicurezza.
•Non usare ossigeno o altri gas combustibili come fonte di alimentazione per gli utensili pneumatici.
•Il funzionamento di questo utensile può generare scintille che a loro volta agirebbero da fonte di ignizione
per combustibili e gas infiammabili.
CARICAMENTO DELL’ATTREZZO
m Attenzione! Quando si carica l’utensile 1) Non posizionare mai una mano o qualsiasi parte del corpo nella
zona di scarico dell’utensile; 2) Non puntare mai l’utensile verso di sé o di chiunque altro; 3) Non tirare il grilletto
o abbassare il dispositivo di sicurezza, onde evitare l’attuazione accidentale, con possibile rischio di lesioni.
1. Aprire il caricatore, premendo sulla leva di aggancio ed aprendo lo sportello. (Fig 1)
2. Controllare la regolazione in altezza del piattello del caricatore; questo deve essere regolato secondo la
lunghezza dei chiodi da usare. I chiodi non saranno alimentati correttamente se il caricatore non fosse
regolato come spiegato.
Per cambiare la regolazione: (Figs 2a - 2c)
a) Aprire il gancio posto sul retro del caricatore
b) Estrarre la parte inferiore del caricatore tirandolo da destra verso sinistra.
IT
© Bostitch
GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE
compliance for the products.
FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne
signifient en rien que les produits soient conformes aux normes CE.
DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments
erfüllen nicht die CE-Richtlinien für Produkte.
NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document
willen niet zeggen dat de producten voldoen aan de CE-vereisten.
DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse
for produkterne.
FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille
CE-yhdenmukaisuutta.
GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα
αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα.
IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non
garantiscono la conformità CE per i relativi prodotti.
NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke
kravene for CE-merking for produktet.
PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão
em conformidade com a CE para os produtos.
ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la
conformidad con las normas CE de los productos.
PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego
dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów.
SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE
pre dané výrobky.
HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum
nem jelenti a termék CE-megfelelőségét.
RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă
conformitatea CE pentru produse.
