Bradley SN2005/AST4 User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-1066 Rev. H; ECN 12-00-004
© 2012 Bradley
Page 1 of 31 12/04/2012
SN2005/AST4-F
SN2005/AST4
SN2005/AST4
SN2005/AST4-F
Sentry 36-Inch Circular
Washfountain with
Air Valve Control
Lavabo fontaine circulaire
36 po (914 mm) à commande
pneumatique Sentry
Fuente de lavado circular Sentry
de 36" (914 mm)
con control de válvula de aire
Table of Contents
Supplies Required .................................2
Dimensions ......................................3
Rough-In Information...............................4
Installation Instructions ........................... 5-6
Optional Equipment Installation.......................7
Cleaning and Maintenance ..........................8
Troubleshooting ................................ 9-11
Sommaire
Fournitures requises ..............................12
Dimensions .....................................13
Informations sur la mise en place des tuyauteries .......14
Instructions relatives à l’installation................ 15-16
Installation de l’équipement optionnel .................17
Instructions relatives au nettoyage ...................18
Dépannage .................................. 19-21
Tabla de contenidos
Materiales necesarios .............................22
Dimensiones ....................................23
Información sobre tuberías empotradas ...............24
Instrucciones de instalación ..................... 25-26
Instalaciones de equipos opcionales..................27
Instrucciones de limpieza ..........................28
Solución de problemas ......................... 29-31

SN2005/AST4, SN2005/AST4-F Installation
212/04/2012 Bradley • 215-1066 Rev. H; ECN 12-00-004
Supplies required for installation:
• 3/8" diameter bolts and floor/wall anchors to anchor washfountain pedestal to floor and wall
• 1/2" nominal copper tubing for hot and cold water supply lines.
• Standard P-trap (trap included with “B” or “H” drain type and some optional equipment)
• 1-1/2" drain lines and fittings
• Pipe sealant
Supplies recommended for installation:
• 1-1/2" vent or tie pipe on types vented through washfountain column
• Caulk (may be applied between backsplash and bowl to avoid debris accumulation)
IMPORTANT!
Read this entire installation manual to ensure proper installation.
When finished with the installation, file this manual with the owner or
maintenance department. Compliance and conformity to local codes and
ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted
for before discarding packaging material. If any parts are missing, do not
begin installation until you obtain the missing parts.
Make sure that all water supply lines have been flushed and then
completely turned off before beginning installation. Debris in supply lines
can cause valves to malfunction.
Product warranties may be found under “Products” on our web site at
bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rev. H; ECN 12-00-004 12/04/2012 3

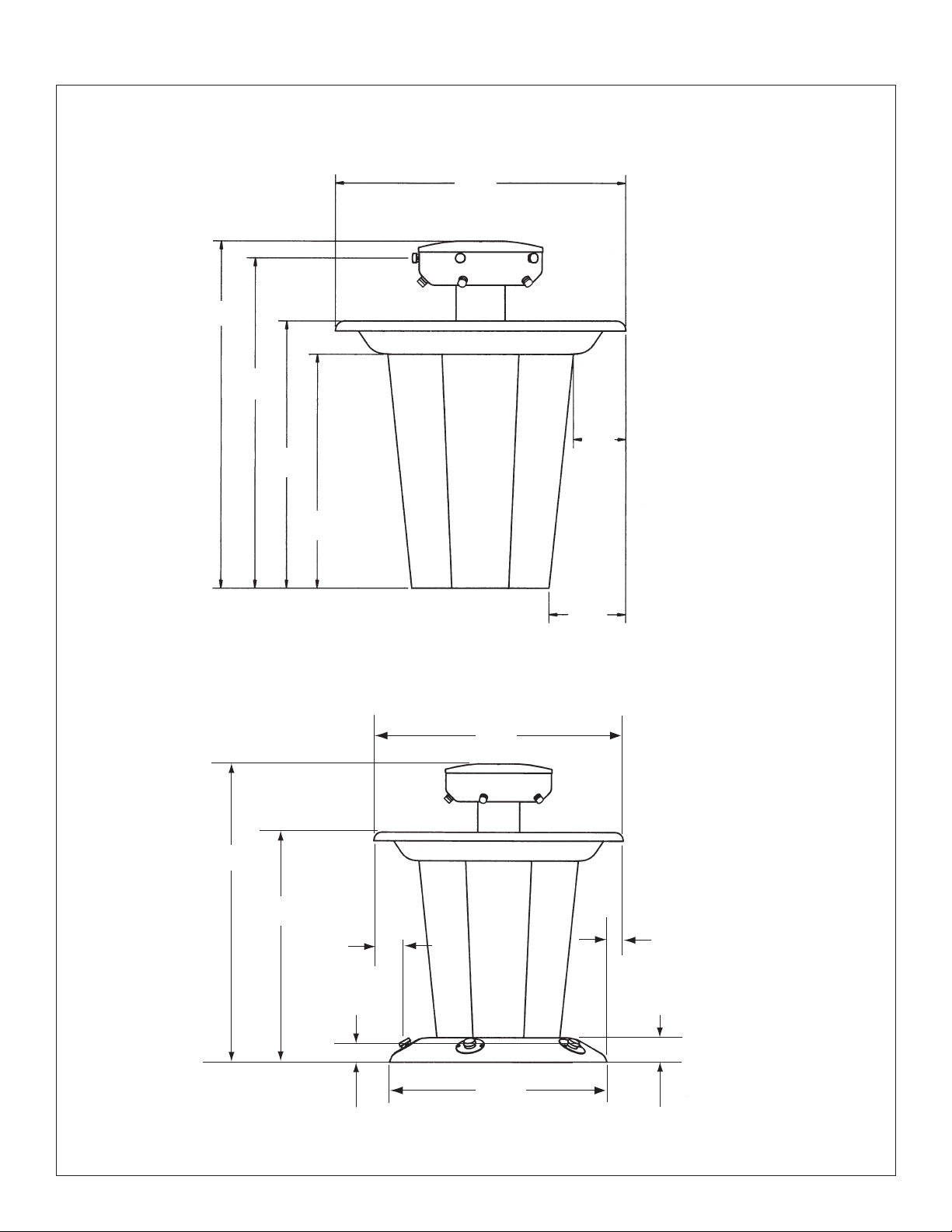

Dimensions - Sentry™36" Circular Washfountain
(mm)
Hand Control
Foot Control
36"
(914)
43"*
(1092)
41"*
(1041)
33-1/4"*
(845)
29"*
(737)
6½"
(165)
* Subtract 4" (102) from
this dimension for juvenile
height model.
9½"
(241)
36"
(914)
43"*
(1092)
33-1/4"*
(845)
4½"
(114)
3" (76)
31½"*
(800)
2¼ (57)
3½" (89)
* Subtract 4" (102) from
this dimension for juvenile
height model.

SN2005/AST4, SN2005/AST4-F Installation
412/04/2012 Bradley • 215-1066 Rev. H; ECN 12-00-004

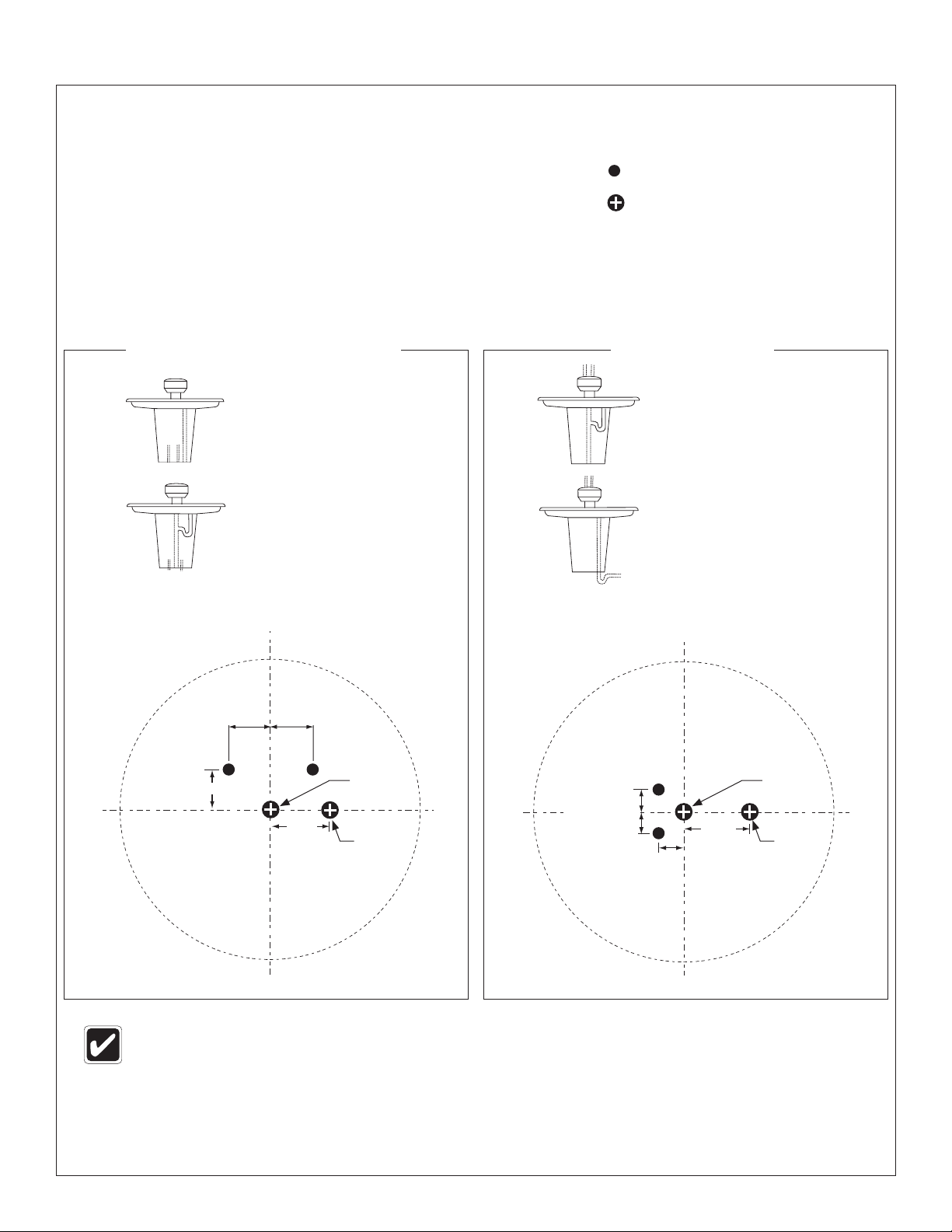

Rough-In Dimensions for Supplies and Drain
Type B
Centrally rising vent -
(P-Trap furnished) Use for units
with paper down dispensers and/
or shrouds.
Type O
Off-line vent
(P-Trap supplied
by Installer.)
Type A
Off-line vent
(P-Trap supplied by
Installer.)
Type H
Centrally rising vent -
passes through center of unit
(P-Trap furnished).
UPC and IPC restrict the vertical distance from the fixture outlet to the trap weir to not more than 24"
(610). Check state and local codes for variances.
Supplies from Above
Supplies from Below or Through Wall
Top View Top View
H
C
Notes
Maximum flow rate required to washfountain is 1.5 GPM. Size supply lines
accordingly.
Supplies from Below: Stub up 2-1/2" (64).
Supplies from Above: Supplies must be located on centers of dimensions shown to
pass through washfountain shroud and sprayhead.
Drain through floor: Stub up 3" (76).
1/2" Supply: Nominal Copper Tube
1-1/2" NPT Drain
(mm)
Type H Type B
Type A Type O
5"
(127)
3-1/4" (83)
4-1/2"
(114)
27/32" (21)
5"
(127)
27/32" (21)
1-3/16"
(30)
4-1/2"
(114)
H C

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rev. H; ECN 12-00-004 12/04/2012 5

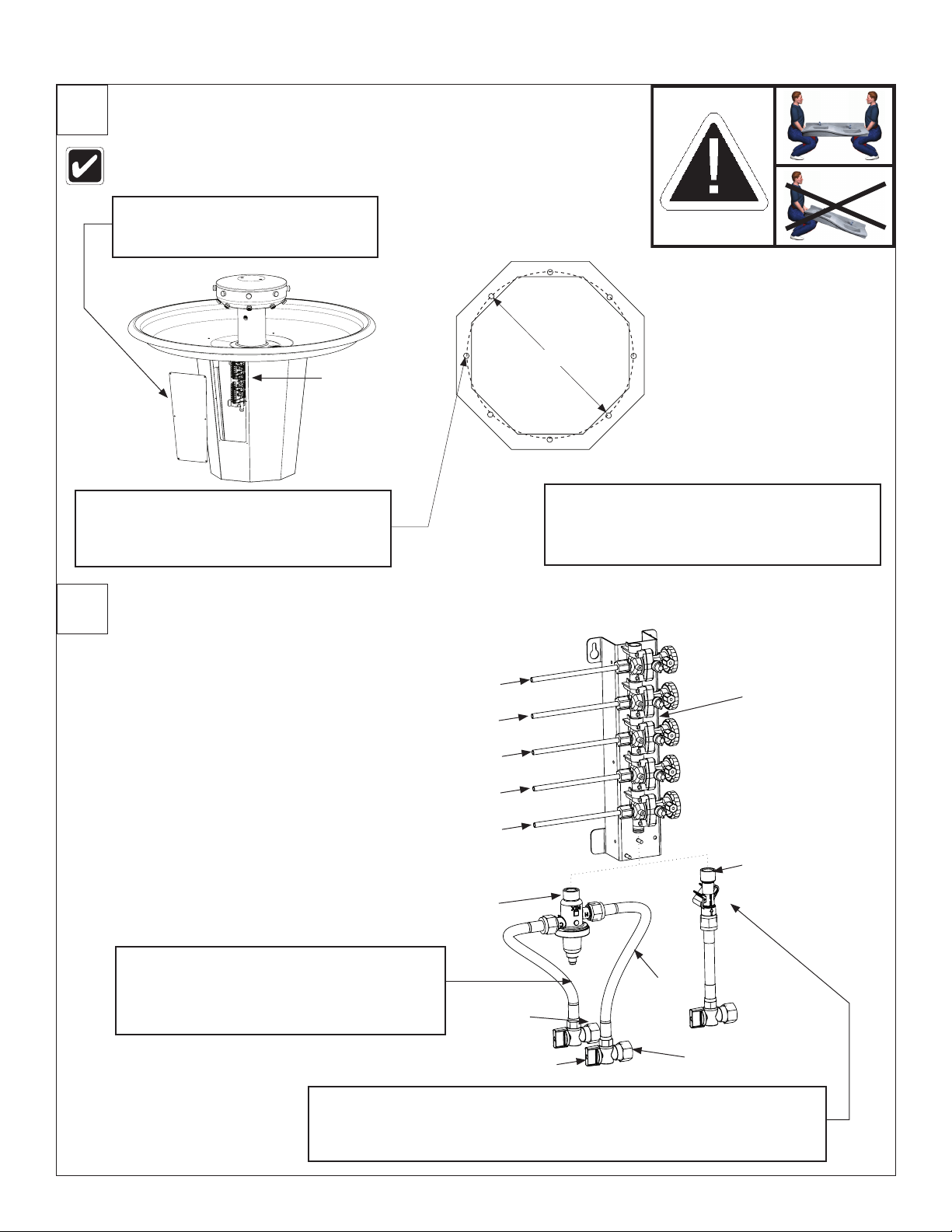

Rough-in of plumbing lines must be completed
before unit can be properly installed.
Hot Supply
Inlet
Cold Supply Inlet
Navigator
TMV
Braided
Hose
Stop Valve
AConnect stops to hot and cold water supply.
Connect one end of each supply hose to a
stop and the other end to the hot and cold
inlets of the Navigator®TMV.
BOPTIONAL TEMPERED LINE CONNECTION: Connect one
end of the supply hose to the stop and the other end to the
tempered line adapter in the gang valve assembly.
ARemove Access panel and with
the help of another person, place
unit in position.
CInstall a minimum of four 3/8" bolts (supplied
by installer) around unit at the marked
locations (eight is recommended). Secure
unit to floor.
BEnsure unit is level, shimming floor unit if
necessary. Using the base as a template,
mark the floor anchor locations.
15" (381) Dia.
Water Supply
Gang Valve
Assembly
Water Supply Gang
Valve Assembly
1Install and Anchor Unit
2Connect Water Supply to Valve Assembly
WARNING! Do not turn on water until
Step 3 is completed!
Red Tube
(to Aerator)
Green Tube
(to Aerator)
Black Tube
(to Aerator)
Yellow Tube
(to Aerator)
Clear Tube
(to Aerator) OPTIONAL
Tempered
Line Adapter
Assembly
(S39-804)

SN2005/AST4, SN2005/AST4-F Installation
612/04/2012 Bradley • 215-1066 Rev. H; ECN 12-00-004
Off-Line Vent (Type A or O): Connect 1-1/2" P-Trap and
drain piping (supplied by installer) to the drain spud.
Centrally Rising Vent (Type B or H) or models with
optional paper towel dispensers: Connect the vented
P-Trap (provided) and drain piping as shown:
Strainer
Tailpiece
Drain Spud
P-Trap
1-1/2" NPT Vent Pipe
(supplied by installer)
1-1/2" NPT Tee
1-1/2" NPT Close
Nipple
1-1/2" Drain
(supplied by installer)
Air Metering Timer
(Hand-operated push button only)
+
-
Check to make sure stop valves are open
before turning on water.
ATurn on water supply and check for leaks. Activate
each push/foot button to purge air from the lines. BAdjust air-valve meter timing, if desired
(hand-operated units only).
WARNING! If installing optional Shroud/Slip Ring or Towel Dispensers, complete those installations
before proceeding to Step 3 (see next page).
3Connect Drain
4Turn on Water, Test and Adjust Unit
H
C
CLoosen the cap screw about
¼" (4–6 turns) and lift up
the cover (do not remove).
D
Using the cover, turn
the cartridge gently until
desired water temperature
is reached. Do not turn past
stops as this may damage
the unit. Push the cover
down and tighten the screw.
This valve is NOT factory preset.
Upon installation, the temperature
of this valve must be checked and
adjusted to ensure delivery of a safe
water temperature. Water in excess
of 110°F (43°C) may cause scalding.

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rev. H; ECN 12-00-004 12/04/2012 7

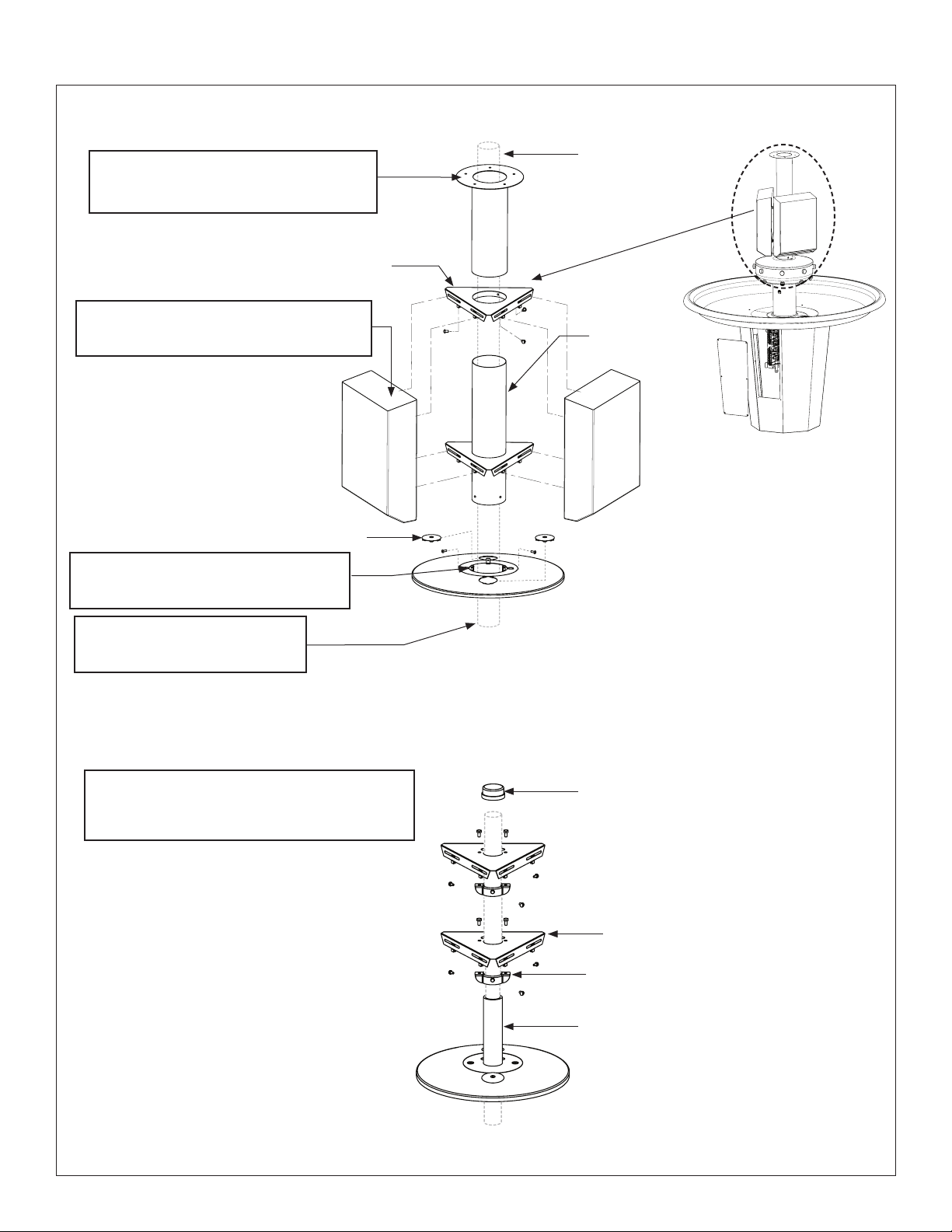

Optional Towel Dispensers and 4-Inch Shroud
Optional Dispenser Mounting Brackets for 1-1/2" Pipe
Vent Pipe (shown for
illustrative purposes)
Mounting Bracket
Shroud
Soap Filler Cap
AMount Brackets for a 1-1/2" pipe in a similar
manner to above. Secure brackets in
position using tie-bar supports as shown.
CUsing supplied screws, secure base
of shroud to the sprayhead cover.
DConnect base of vent pipe to
drain as described in Step 3.
BAttach Dispensers, using them as a
guide for positioning mounting brackets.
AAttach Slip Ring to ceiling. Use (5)
1/4" screws (provided by installer), in
a 6" (152) diameter circle.
Spacer Sleeve
Tie Bar
Pipe Cap
Mounting Bracket

SN2005/AST4, SN2005/AST4-F Installation
812/04/2012 Bradley • 215-1066 Rev. H; ECN 12-00-004
Cleaning and maintenance instructions for stainless steel
Material Description: Stainless steel is extremely durable, and maintenance is simple and inexpensive. Proper care, particularly
under corrosive conditions, is essential. Always start with the simplest solution and work your way toward the more complicated.
Routine cleaning: Daily or as often as needed use a solution of warm water and soap, detergent, or ammonia. Apply the cleaning
solution per the manufacturer’s instructions and always use a soft cloth or sponge to avoid damaging the finish.
Stubborn Stains: To remove stains from stainless steel use a stainless steel cleaner and polish such as Ball®stainless steel
cleaner or a soft abrasive. Always follow the manufacturer’s instructions and apply in the same direction as the polish lines.
CAUTION! Never use ordinary steel wool or steel brushes on stainless steel. Always use stainless steel wool
or stainless steel brushes.
Special Situations for Material
Fingerprints and Smears: To remove fingerprints or smears use a high quality stainless steel cleaner and polish in accordance
with the manufacturer’s instructions. Many of these products leave a protective coating that helps prevent future smears and
fingerprints.
Grease and Oil : To remove grease and oil use a quality commercial detergent or caustic cleaner. Apply in accordance to the
manufacturer’s instructions and in the direction of the polish lines.
Precautions: Avoid prolonged contact with chlorides (bleaches, salts), bromides (sanitizing agents), thiocyanates (pesticides,
photography chemicals, and some foods), and iodides on stainless steel equipment, especially if acid conditions exist.
CAUTION! Do not permit salty solutions to evaporate and dry on stainless steel.
The appearance of rust streaks on stainless steel leads to the belief that the stainless steel is rusting. Look for the actual source
of the rust in some iron or steel particles which may be touching, but not actually a part of the stainless steel structure.
NOTE: Strongly acidic or caustic cleaners may attack the steel, causing a reddish film to appear. The use of these
cleaners should be avoided.
Brand Names: Use of brand names is intended only to indicate a type of cleaner. This does not constitute an endorsement, nor
does the omission of any brand name cleaner imply its inadequacy. Many products named are regional in distribution, and can be
found in local supermarkets, department and hardware stores, or through your cleaning service. It is emphasized that all products
should be used in strict accordance with package instructions.

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rev. H; ECN 12-00-004 12/04/2012 9

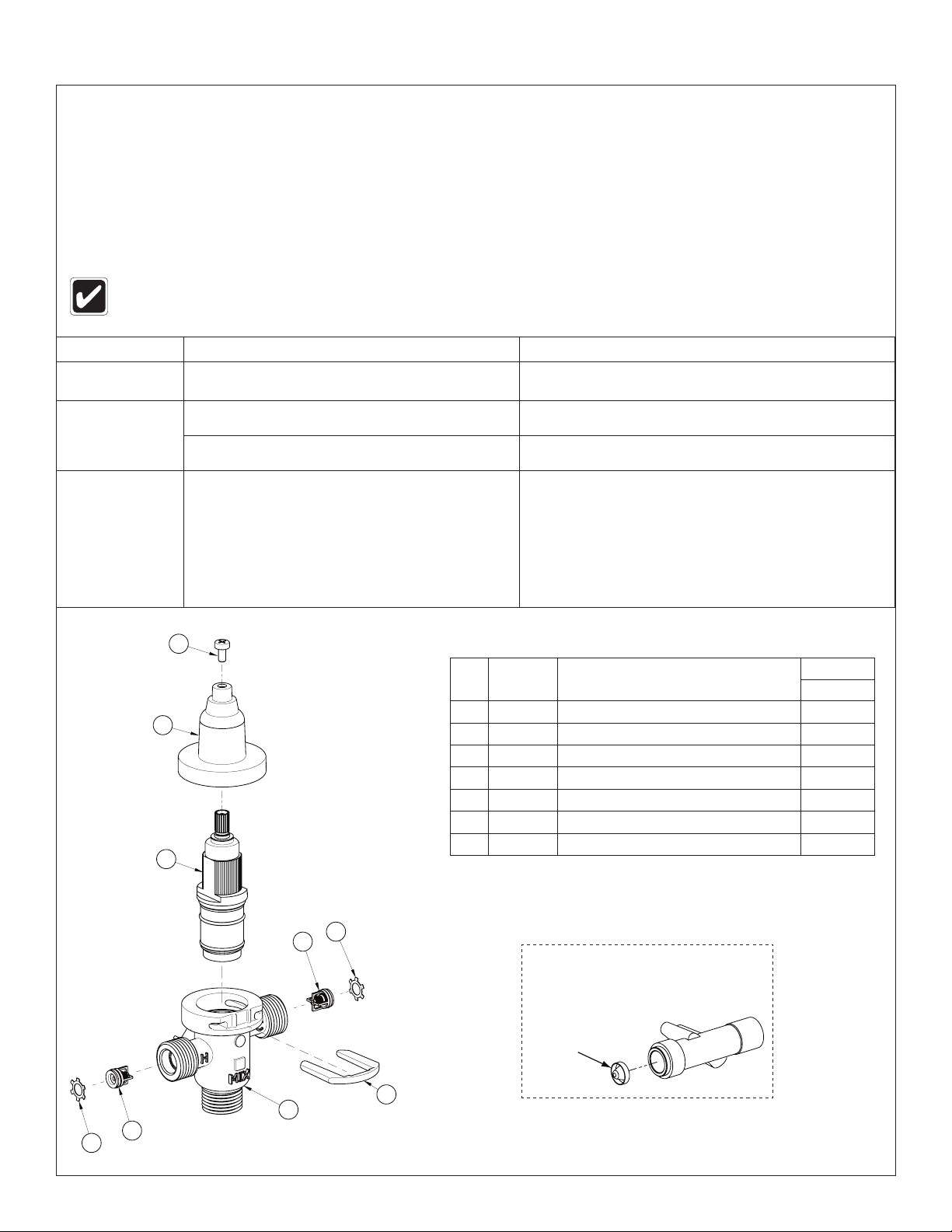

Problem Cause Solution
Valve will not shut
off.
Timing mechanism
is clogged.
Clean and inspect timing mechanism:
1. If compressed air is available, blow water and debris from timer cover of timing
mechanism.
2. Turn adjusting screw out all the way. Clean and inspect screw and valve body.
3. Turn adjusting screw in to desired cycle time.
One or more
individual
operating stations
fail to turn on.
Water is not being
supplied to unit.
Open all stops on mixing valve.
Water pressure is
over 80 PSI.
Install a pressure reducing valve.
Failed diaphragm/
magnet assembly.
Unscrew the valve clamp nut on valve. Remove valve cover. Gently press the
diaphragm. The valve should activate. If not, replace the diaphragm/magnet assembly.
One or more
individual
operating stations
turn off too quickly
or run too long.
There is an air leak. Check the valve assembly:
1. Check all tubing and fittings for proper assembly.
2. Tighten cap and nut on 1/8" tubing.
Pushbutton does
not work properly. Air volume may not be sufficient to
operate valve.
Check for leaks and lubricate U-cup:
1. Check all fittings for air leaks.
2. Disassemble pushbutton and lubricate U-cup seal (see pushbutton assembly
diagram on next page).
Water is dripping
from the
streamformers.
Debris has
accumulated on valve
seat or orifices.
Clean and inspect valve seat:
1. Remove screws and disassemble metering valve.
2. Clean valve seat and inspect for deep gouges or scratches. Replace valve body
if necessary.
3. Remove any debris clogging off-center hole in rubber diaphragm.
Item Qty. Description
1 1 Diaphragm
2 1 Armature
3 1 Spring
4 1 AST 4 Valve Upper Body
5 1 Magnet/Diaphragm Assembly
6 1 AST 4 Valve Cover
7 1 AST 4 Valve Clamp Nut
8 1 AST 4 Valve Timer Assembly
9 2 O-Ring
10 1 AST 4 Valve Timer Cover
11 1 Compression Nut, 1/8" Tube
12 3 Screw, #8 x 7/8"
13 1 Compression Nut, 1/4" Tube
14 1 Tube Connector 10-32 x 1/8"
7
6
5
9
2
3
11
1
13
14
4
12
10
8
9
AST4-Hand Valve Only
AST4-F Foot Valve Only
AST4-Hand Valve, AST4-F Foot Valve
Troubleshooting Air Valves (AST4, AST4-F)
Turn off water supplies to the unit before troubleshooting.

SN2005/AST4, SN2005/AST4-F Installation
10 12/04/2012 Bradley • 215-1066 Rev. H; ECN 12-00-004
Problem Cause Solution
External leaks. Damaged cartridge or O-rings. Replace cartridge with part number 269-1927
Improper water
temperature or
temperature
fluctuation.
Hot water supply is not 10° above desired set point. Increase hot water supply temperature
Valve temperature is not properly set. Adjust the temperature as shown on page 6, step 4.
Limited water flow. Dirt and debris have built up in the valve or strainer. 1. Check to make sure both hot and cold supplies are
connected to the Navigator mixing valve and that
they have water flow.
2. Remove cover and U-clip. Remove the cartridge
and clean the strainer. It is not required to grease
cartridge, however if desired, use silicone grease
only. Do not use grease on check valves.
Thermostatic Mixing Valve Troubleshooting
Before attempting to troubleshoot the valve or disassemble the components, check for the following
conditions:
• If stop valves are used, make sure that they are fully open.
• Make sure that the hot and cold inlet pipes are connected properly, and that there are no cross-
connections or leaking stop valves.
• Check the hot water heater output to make sure that it is at least 10° F above the set temperature.
Be sure to close the appropriate shut-off valves prior to disassembly of the valve and reopen the valves after
inspection and repair is complete.
Tempered Line Adapter Option
Part no. S39-804
(replaces S59-4000 if tempered
line is used)
Strainer
(173-028)
Parts List
Item Part No. Description Quantity
S59-4000
1 160-463 Cap Screw 1
2 107-582 Cover 1
3 269-1927 Thermostatic Cartridge 1
4 198-014 Check Valve* 2
5 132-051 Retaining Ring* 2
6 118-319 Valve Body 1
7 146-079 U-Clip 1
* Included with Prepack S65-326
1
2
3
4
5
4
5
7
6

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rev. H; ECN 12-00-004 12/04/2012 11
Problem Cause Solution
Individual operating
station turns off
while the foot button
is depressed.
There is an air
leak. 1. Check all tubing and fittings for proper assembly.
2. Tighten compression nut at 1/8" tubing connection.
3. If air leak persists:
a. Remove the two screws securing the foot button escutcheon and check the
1/8" elbow connection behind the pushbutton assembly.
b. Make sure the screw holding the elbow is tight and the fitting in the elbow is
firmly hand tightened.
c. Make sure the fitting is pushed firmly into the elbow.
4. If air leak persists:
a. Disconnect the tubing by pressing down on the plastic ring at the top of the
fitting and pulling it out.
b. Trim 1/2" off squarely with a razor-knife.
c. Push tubing back into the connector until firmly seated.
5. If leak still persists:
a. Loosen the compression nut on the air valve inside the pedestal.
b. Pull out the 1/8" tubing and trim 1/2" off squarely with a razor-knife.
c. Push tubing back into the valve until firmly seated and hand-tighten the
compression nut.
Individual foot
control fails to
activate.
Failed diaphragm/
magnet assembly. 1. Unscrew the valve clamp nut on the top of the foot valve.
2. Remove valve cover. If the diaphragm/magnet assembly comes out with the cover,
gently peel the diaphragm away from cover, taking care not to damage it. Inspect
the diaphragm for any holes or tears. If damaged, replace it.
3. Insert the diaphragm/magnet assembly back into the valve, but leave the cover off.
4. Gently press the diaphragm fully. If the valve does not activate, the entire
diaphragm/magnet assembly needs to be replaced.
Troubleshooting Hold-Open Foot Valves (AST4-F)

SN2005/AST4, SN2005/AST4-F Installation
12 12/04/2012 Bradley • 215-1066 Rév. H ; ECN 12-00-004
IMPORTANT !
Lire ce manuel d’installation dans son intégralité pour garantir une
installation appropriée. Une fois celle-ci terminée, classer ce manuel
auprès du service à la clientèle ou d’entretien. L’installateur est
responsable de respecter la conformité aux codes et ordonnances
locaux.
Séparer les pièces de l’emballage et veiller à bien avoir toutes les
pièces avant de jeter le matériau d’emballage. Le cas échéant, ne pas
commencer l’installation avant d’avoir obtenu les pièces manquantes.
Veiller à bien vidanger et fermer toutes les conduites d’eau avant de
commencer l’installation.Tout débris dans les conduites d’alimentation
risque de provoquer un mauvais fonctionnement des soupapes.
Les garanties du produit se trouvent sous la rubrique « Products »
(Produits) sur notre site Web à bradleycorp.com
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
Fournitures requises pour l’installation :
• Boulons de 3/8 po de diamètre et dispositifs d’ancrage muraux/de sol pour ancrer le socle du lavabo
fontaine au mur et au sol
• Tube de cuivre de 1/2" nominal pour la tuyauterie d’alimentation d’eau chaude/froide ou tempérée
• Siphon en P standard (siphon fourni avec type de drain « B » ou « H » et certains équipements
optionnels)
• Conduites de drain de 1-1/2 po et raccords
• Produit d’étanchéité pour tuyaux
Fournitures requises pour l’installation :
• Tuyau d’aération ou canalisation de liaison de 1-1/2 po sur colonne de lavabo fontaine de type à aération
• Mastic (peut s’appliquer entre le dosseret et le lavabo pour éviter toute accumulation de débris)

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rév. H ; ECN 12-00-004 12/04/2012 1313

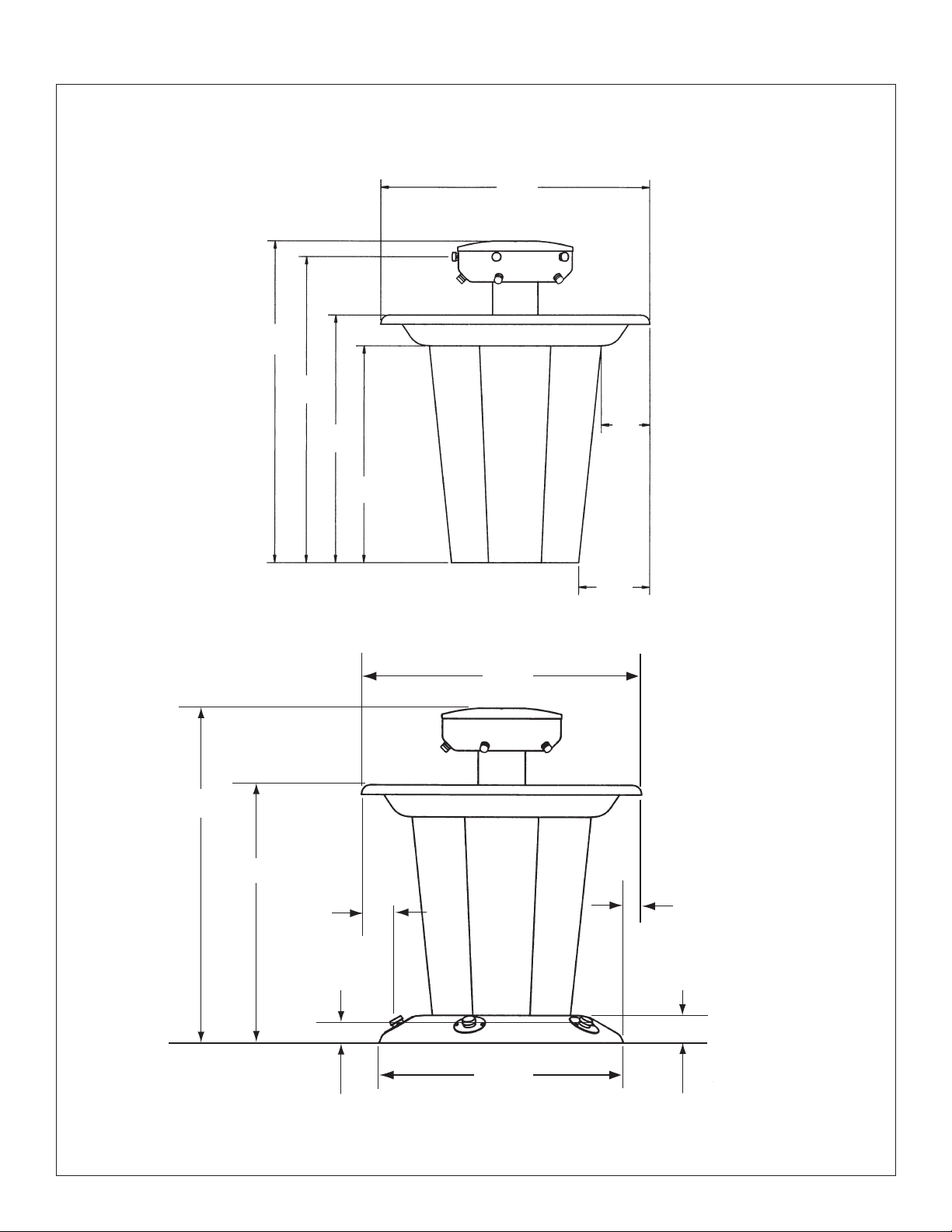

Dimensions - Lavabo fontaine de 36 po (914) Sentry™
(mm)
Commande à la main
41 po *
(1041)
33-1/4 po *
(845)
33-1/4 po *
(845)
31-1/2 po *
(800)
29 po *
(737)
36 po
(914)
36 po
(914)
9-1/2 po
(241)
6-1/2 po
(165)
43 po *
(1092)
43 po *
(1092)
Commande au pied
4-1/2 po
(114)
3 po (76)
2-1/4 po
(57)
3-1/2 po (89)
* Retrancher 102 mm (4")
de cette dimension pour le
modèle de hauteur enfant.
* Retrancher 102 mm (4")
de cette dimension pour le
modèle de hauteur enfant.

SN2005/AST4, SN2005/AST4-F Installation
14 12/04/2012 Bradley • 215-1066 Rév. H ; ECN 12-00-004
Dimensions de mise en place pour conduites d’alimentation et de drain
Type B
Aération montante centralement
(siphon en P fourni avec l’unité)
À utiliser avec les unités munies
de distributeurs d’essuie-mains
et/ou d’enveloppes.
Type O
Aération hors canalisation
(siphon en P fourni par
l’installateur)
Type A
Aération hors
canalisation (siphon en P
fourni par l’installateur)
Type H
Aération montante
centralement (siphon en P
fourni avec l’unité) À utiliser
avec les unités munies de
distributeurs d’essuie-mains
et/ou d’enveloppes.
CUP et IPC limitent la distance verticale de la sortie de l’appareil au sommet de la garde d’eau à un
maximum de 24 po (610). Consulter les codes d’État et locaux pour variances.
Alimentations du dessus
Alimentations du dessous ou à travers le mur
Légende
Notes
Le débit maximum requis vers le lavabo fontaine est de 1,5 GPM (5,7
LPM). Dimensionner les conduites d’alimentation en conséquence.
Alimentations du dessous : tubulure de 2-1/2 po (64).
Alimentations du dessus : Les alimentations doivent être situées sur les
centres des dimensions indiquées pour passer à travers l’enveloppe et
le bec diffuseur du lavabo fontaine.
Drain dans le sol : tubulure de 3 po (76).
Vue de dessus Vue de dessus
Alimentation de 1/2 po : Tube de
cuivre nominal
H
C
Drain de 1-1/2 po NPT, tubulure
de raccordement de 3 po (76) à
partir du sol
(mm)
Type H Type B
Type A Type O
5 po
(127)
3-1/4 po (83)
4-1/2 po
(114)
27/32 po (21)
5 po
(127)
27/32 po (21)
1-3/16 po
(30)
4-1/2 po
(114)
H C

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rév. H ; ECN 12-00-004 12/04/2012 1515
La mise en place des conduites de plomberie doit être
terminée avant de pouvoir correctement installer l’unité.
Arrivée d’alimentation
en eau chaude
Arrivée
d’alimentation
en eau froide
Navigator
TMV
Tuyau à
armature
Robinetterie arrêt
A
Raccorder les robinets d’arrêt aux arrivées
d’eau chaude et froide. Raccorder un côté
de chaque tuyau d’alimentation à un robinet
d’arrêt et l’autre aux entrées chaude et froide
du TMV Navigator.
AVERTISSEMENT ! Ne pas mettre
l’eau en marche avant d’avoir terminé
l’étape 3 !
ARetirer le panneau d’accès et,
avec l’aide d’une autre personne,
mettre l’unité en place.
CInstaller un minimum de quatre boulons 3/8 po
(fournis par l’installateur) autour de l’unité aux
emplacements marqués (il est recommandé
d’en installer huit). Fixer l’unité au sol.
15 po (381) de diamètre
Ensemble d’appareils
accouplés
d’alimentation en eau
Ensemble d’appareils
accouplés
d’alimentation en eau
BVérifier que l’unité est de niveau, en calant
l’unité au sol le cas échéant. En utilisant
la base comme gabarit, marquer les
emplacements des ancrages au sol.
BRACCORDEMENT À UNE CONDUITE TEMPÉRÉE EN OPTION :
Raccorder un robinet d’arrêt à l’arrivée d’eau. Raccorder un côté du tuyau
d’alimentation à un robinet d’arrêt et l’autre à l’adaptateur de conduite
tempérée dans la vanne de distribution.
1Installer et ancrer l’unité
2Connecter l’alimentation en eau au robinet
Tube rouge
(vers aérateur)
Tube vert
(vers aérateur)
Tube noir
(vers aérateur)
Tube jaune
(vers aérateur)
Tube transparent
(vers aérateur)
Ensemble d’adaptateur
de conduite trempée
(S39-804) en option

SN2005/AST4, SN2005/AST4-F Installation
16 12/04/2012 Bradley • 215-1066 Rév. H ; ECN 12-00-004
Aération hors canalisation (Type A ou O) : Connecter
la tubulure de siphon en P et de drain de 1-1/2 po (fournie
par l’installateur) à l’ergot de drain.
Aération montante centralement (Type B ou H) ou
modèles munis de distributeurs d’essuie-mains
optionnels : Connecter le siphon en P à aération (fourni)
et la tubulure de drain comme indiqué :
Crépine
Pièce de
raccordement
Raccordement
du drain
Siphon en P
Tuyau d’aération de
1-1/2 po NPT (fourni
par l’installateur)
Té de 1-1/2 po NPT
Raccord étroit de
1-1/2 po NPT
Drain de 1-1/2 po
(fourni par l’installateur)
Minuterie de dosage d’air
(bouton-poussoir à main uniquement)
+
-
Vérifier que la robinetterie arrêt est
ouverte avant d’ouvrir l’eau.
AOuvrir l’alimentation en eau et vérifier la présence
éventuelle de fuites. Activer chaque bouton-
poussoir à pied pour purger l’air des conduites. BAjuster la minuterie de dosage de
robinet à air, si désiré (unités à main
uniquement).
AVERTISSEMENT ! STOP !!! En cas d’installation de l’enveloppe/la bague collectrice ou distributeurs
d’essuie-mains en option, compléter ces installations avant de passer à l’étape 3
(voir la page suivante).
3Connecter le drain
4
Mettre l’eau en marche ; tester et ajuster l’unité
H
C
CDesserrer la vis à tête
de 1/4" (6mm) environ (4
à 6 tours) et soulever le
capuchon (ne pas l’enlever).
D
À l’aide du capuchon,
tourner lentement la
cartouche jusqu’à obtenir
la température d’eau
souhaitée. Pour ne pas
endommager l’appareil,
ne pas tourner au-delà
des butées. Renfoncer le
capuchon et serrer la vis.
Cette vanne n’est PAS préréglée à l’usine. Lors de
l’installation, la température de cette vanne doit
être contrôlée et ajustée pour s’assurer que l’eau
est fournie à une température sans danger. Une
eau à plus de 43 °C (110 °F) peut ébouillanter.

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rév. H ; ECN 12-00-004 12/04/2012 1717
Distributeurs d’essuie-mains et enveloppe de 4 po en option
Supports de fixation de distributeurs en option pour conduite de 1-1/2 po
Tuyau d’aération
(indiqué à des fins
d’illustrations)
Support de fixation
Enveloppe
Capuchon de remplissage de savon
AFixer les supports pour un tuyau de 1-1/2 po
comme ci-dessus. Sécuriser les supports en
position à l’aide des supports de fer de liaison
comme il l’est indiqué.
BAttacher les distributeurs en les
utilisant comme guide pour positionner
les supports de fixation.
Douille-entretoise
Fer de liaison
Bouchon de tuyau
Support de fixation
AAttacher la bague collectrice au plafond.
Utiliser (5) vis 1/4 po (fournies par
l’installateur) dans un cercle de 6 po (152) de
diamètre.
DConnecter la base du tuyau
d’aération tel que décrit à l’étape 3.
CÀ l’aide des vis fournies, sécuriser la
base de l’enveloppe sur le couvercle
du bec diffuseur.

SN2005/AST4, SN2005/AST4-F Installation
18 12/04/2012 Bradley • 215-1066 Rév. H ; ECN 12-00-004
Nettoyage de l’acier inoxydable
Description du matériau : L’acier inoxydable est extrêmement durable, et son entretien est simple et peu onéreux. Il est essentiel
de l’entretenir correctement, particulièrement dans des conditions corrosives. Toujours commencer par la solution la plus simple et
continuer par une solution plus compliquée.
Nettoyage de routine : Une fois par jour, ou aussi souvent qu’il le faut, utiliser une solution d’eau chaude avec du savon, du
détergent ou de l’ammoniac. Appliquer la solution de nettoyage conformément aux instructions du fabricant ; toujours utiliser un
chiffon doux ou une éponge afin de ne pas endommager le fini.
Taches incrustées : Pour éliminer des taches de l’acier inoxydable, utiliser un produit nettoyant pour acier inoxydable ou un
produit à polir tel que le nettoyant pour acier inoxydable Ball® ou un abrasif doux. Toujours suivre les instructions du fabricant et
appliquer dans le même sens que les lignes du vernis.
ATTENTION! Ne jamais utiliser de paille de fer ou de brosse de métal ordinaire sur de l’acier inoxydable.
Toujours utiliser de la paille d’acier inoxydable ou des brosses pour acier inoxydable.
Situations spéciales de matériau
Empreintes et taches : Pour éliminer les empreintes ou taches, utiliser un nettoyant pour acier inoxydable de haute qualité et
polir conformément aux instructions du fabricant. De nombreux produits de ce genre laissent un film protecteur empêchant toute
tache ou empreinte future.
Graisse et huile : Pour éliminer la graisse ou l’huile, utiliser un détergent ou un nettoyant caustique commercial de qualité.
Appliquer conformément aux instructions du fabricant et dans le sens des lignes du vernis.
Précautions : Éviter tout contact prolongé avec : chlorures (agents de blanchiment, sels), bromures (agents d’assainissement),
thiocyanates (pesticides, produits chimiques pour photographie et certains aliments) et iodures sur l’équipement en acier
inoxydable, notamment en présence de conditions acides.
ATTENTION! Ne pas laisser les solutions salées s’évaporer et sécher sur de l’acier inoxydable.
L’aspect de traînées de rouille sur l’acier inoxydable donne à croire que l’acier inoxydable rouille. Rechercher la source réelle de la
rouille dans ces particules de fer ou d’acier susceptibles d’être en contact avec la structure en acier inoxydable mais sans en faire
réellement partie.
AVIS: Des produits nettoyants fortement acides ou caustiques peuvent attaquer l’acier entraînant l’apparition d’un
film rougeâtre. Éviter d’utiliser ces nettoyants.
Marques commerciales : L’utilisation de marques commerciales n’est destinée qu’à indiquer un type de nettoyant. Ceci ne
constitue aucunement un témoignage publicitaire de même que toute omission d’un nettoyant d’une marque commerciale
quelconque n’implique son inefficacité. De nombreux produits sont distribués par région et peuvent se trouver dans les
supermarchés locaux, grands magasins et quincailleries, ou par le biais d’un service de nettoyage. Il est à souligner que tous les
produits doivent être utilisés en stricte conformité avec les instructions figurant sur l’emballage.

Installation SN2005/AST4, SN2005/AST4-F
Bradley • 215-1066 Rév. H ; ECN 12-00-004 12/04/2012 1919
Couper l’alimentation en eau à l’unité avant
d’effectuer toute réparation.
Problème Cause Solution
Le robinet ne se ferme pas. Le mécanisme
de minuterie est
colmaté.
Nettoyer et inspecter le mécanisme de minuterie :
1. Si de l’air comprimé est disponible, souffler l’eau et les débris de
couvercle de minuterie du mécanisme de minuterie.
2. Dévisser complètement la vis de réglage. Nettoyer et inspecter la vis et
le corps du robinet.
3. Visser la vis de réglage sur le temps de cycle désiré.
Une ou plusieurs stations
opérationnelles individuelles
ne se mettent pas en
marche.
L’eau n’est pas
alimentée à l’unité. Ouvrir toutes les butées du robinet mélangeur.
La pression d’eau
est supérieure à
80 PSI (5,5 bars).
Installer un robinet réducteur de pression.
Ensemble
membrane/aimant
défectueux.
Dévisser l’écrou de serrage de collier de robinet sur le robinet. Retirer le
capuchon du robinet. Appuyer délicatement sur la membrane. Le robinet
devrait s’activer. Dans le cas contraire, remplacer l’ensemble membrane/
aimant.
Une ou plusieurs stations
opérationnelles individuelles
s’arrêtent trop rapidement ou
fonctionnent trop longtemps.
Il y a une fuite d’air. Vérifier le robinet :
1. Vérifier le montage correct de l’ensemble des tubulures et des raccords.
2. Serrer le capuchon et l’écrou sur une tubulure de 1/8 po.
Le bouton-poussoir ne
fonctionne pas correctement. Le volume d’air risque de ne pas
être suffisant pour
faire fonctionner le
robinet.
Vérifier la présence éventuelle de fuites et lubrifier le joint en coupelle :
1. Vérifier tous les raccords pour présence éventuelle de fuites d’air.
2. Démonter le bouton-poussoir et lubrifier le joint en coupelle (voir le
schéma d’assemblage de bouton-poussoir à la page suivante).
L’eau s’égoutte des gicleurs. Des débris se sont
accumulés sur le
siège du robinet ou
les orifices.
Nettoyer et inspecter le siège de robinet :
1. Retirer les vis et démonter la valve doseuse.
2. Nettoyer le siège de robinet et vérifier la présence éventuelle d’entailles
profondes ou de rayures. Remplacer le corps de robinet le cas échéant.
3. Retirer tout débris colmatant le trou décentré dans la membrane en
caoutchouc.
Repère Qté Désignation
1 1 Membrane
2 1 Armature
3 1 Ressort
4 1 Corps supérieur de robinet AST 4
5 1 Ensemble aimant/membrane
6 1 Capuchon de robinet AST 4
7 1 Écrou de serrage de collier de
robinet AST 4
8 1 Ensemble de minuterie de robinet
AST 4
9 2 Joint torique
10 1 Capuchon de minuterie de robinet
AST 4
11 1 Écrou à compression, tube 1/8 po
12 3 Vis, N° 8 x 7/8 po
13 1 Écrou à compression, tube 1/4 po
14 1 Connecteur de tube 10-32 x 1/8 po
7
6
5
9
2
3
11
1
13
14
4
12
10
8
9
AST4-Robinet à main uniquement
AST4-F Robinet à pied uniquement
AST4-Robinet à main, AST4-F Robinet à pied
Dépannage des robinets à air (AST4, AST4-F)

SN2005/AST4, SN2005/AST4-F Installation
20 12/04/2012 Bradley • 215-1066 Rév. H ; ECN 12-00-004
Adaptateur de conduite tempérée
en option (réf. S39-804)
(remplace S59-4000 si une
conduite tempérée est utilisées)
Filtre à
tamis
(173-028)
Problème Cause Solution
Fuites externes. Cartouche ou joints toriques endommagés. Remplacer la cartouche par la pièce réf. 269-1927.
Température de
l’eau inadaptée
ou fluctuations de
température.
L’arrivée d’eau chaude n’est pas à 5,5 °C (10 °F)
au-dessus du réglage souhaité. Augmenter la température de l’arrivée d’eau chaude.
Température du mitigeur mal réglée. Régler la température comme indiqué à la page 16, étape 4.
Débit d’eau limité. De la saleté et des débris se sont accumulés
dans le mitigeur ou le filtre à tamis. 1. Vérifier que les arrivées d’eau chaude et froide sont
toutes deux raccordées au mitigeur et que de l’eau y
circule.
2. Retirer le couvercle et clip en U. Retirer la cartouche
et nettoyer le filtre à tamis. Il n’est pas requis de
graisser la cartouche toutefois, si cela est souhaité,
utiliser exclusivement de la graisse de silicone. Ne
pas utiliser de graisse sur les clapets anti-retour.
Nomenclature
Repère Réf.
pièce Description Quantité
S59-4000
1 160-463 Vis à tête 1
2 107-582 Couvercle 1
3 269-1927 Cartouche thermostatique 1
4 198-014 Clapet anti-retour* 2
5 132-051 Bague de retenue* 2
6 118-319 Corps de robinet 1
7 146-079 Clip en U 1
*Inclus dans la trousse S65-326
1
2
3
4
5
4
5
7
6
Dépannage du robinet mitigeur thermostatique
Avant d’essayer de dépanner le robinet mitigeur ou de le démonter, vérifier ce qui suit :
• Si des robinets d’arrêt sont utilisés, s’assurer qu’ils sont complètement ouverts.
• Vérifier que les tuyaux d’arrivée d’eau chaude et froide sont correctement raccordés, qu’ils ne
sont pas croisés et que les robinets d’arrêt ne fuient pas.
• Vérifier que la sortie du chauffe-eau est à au moins 5,5 °C (10 °F) au-dessus de la température de
réglage.
Veiller à fermer les robinets d’arrêt appropriés avant de démonter le mitigeur et à rouvrir les robinets une fois
que le contrôle et les réparations sont terminés.
