Bradley S19-430EH User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
Installation
215-868 Rev. H; ECN 07-526
© 2007 Bradley Corporation
Page 1 of 10 8/22/07

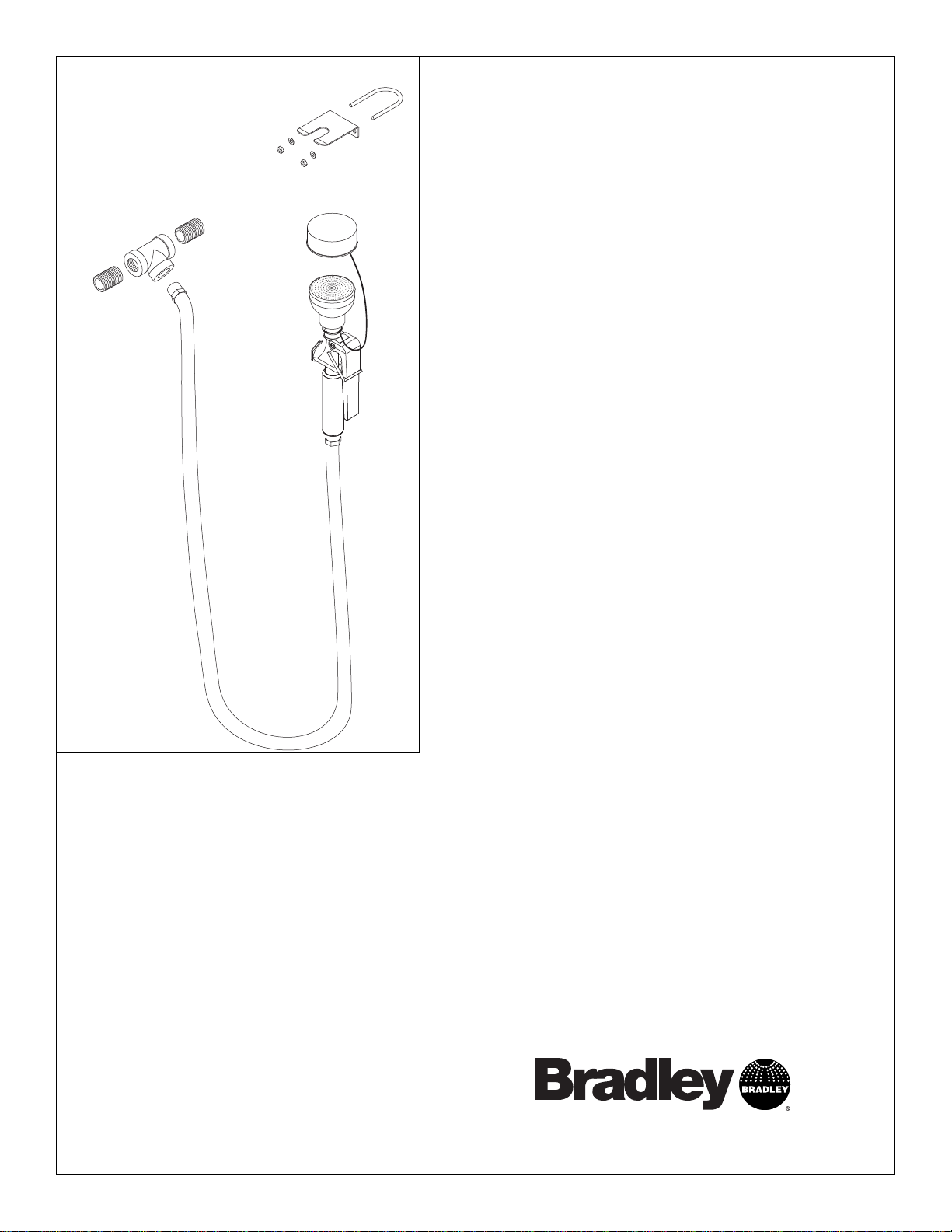

S19-430EH
Spray Kit for Eyewash
Kit de Gicleur pour Douche Oculaire
Kit de Rociador para Lavaojos
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . .2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . .3–4
Assembly of Components . . . . . . . . . . . . . . . . . . . . . . .4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Table des matière
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Instructions d'installation . . . . . . . . . . . . . . . . . . . . . .6–7
Assemblage des composantes . . . . . . . . . . . . . . . . . . . .7
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . .8
Instrucciones de instalación . . . . . . . . . . . . . . . . . . .9–10
Armado de los componentes . . . . . . . . . . . . . . . . . . . .10
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2
S19-430EH Installation
8/22/07 Bradley Corporation • 215-868 Rev. H; ECN 07-526
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per
ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment
per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Te stbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

1/2" IPS
Supply Inlet
Eyewash
Valve
Spray
Hose
Tee
Pipe
Nipple
Wall
Bracket

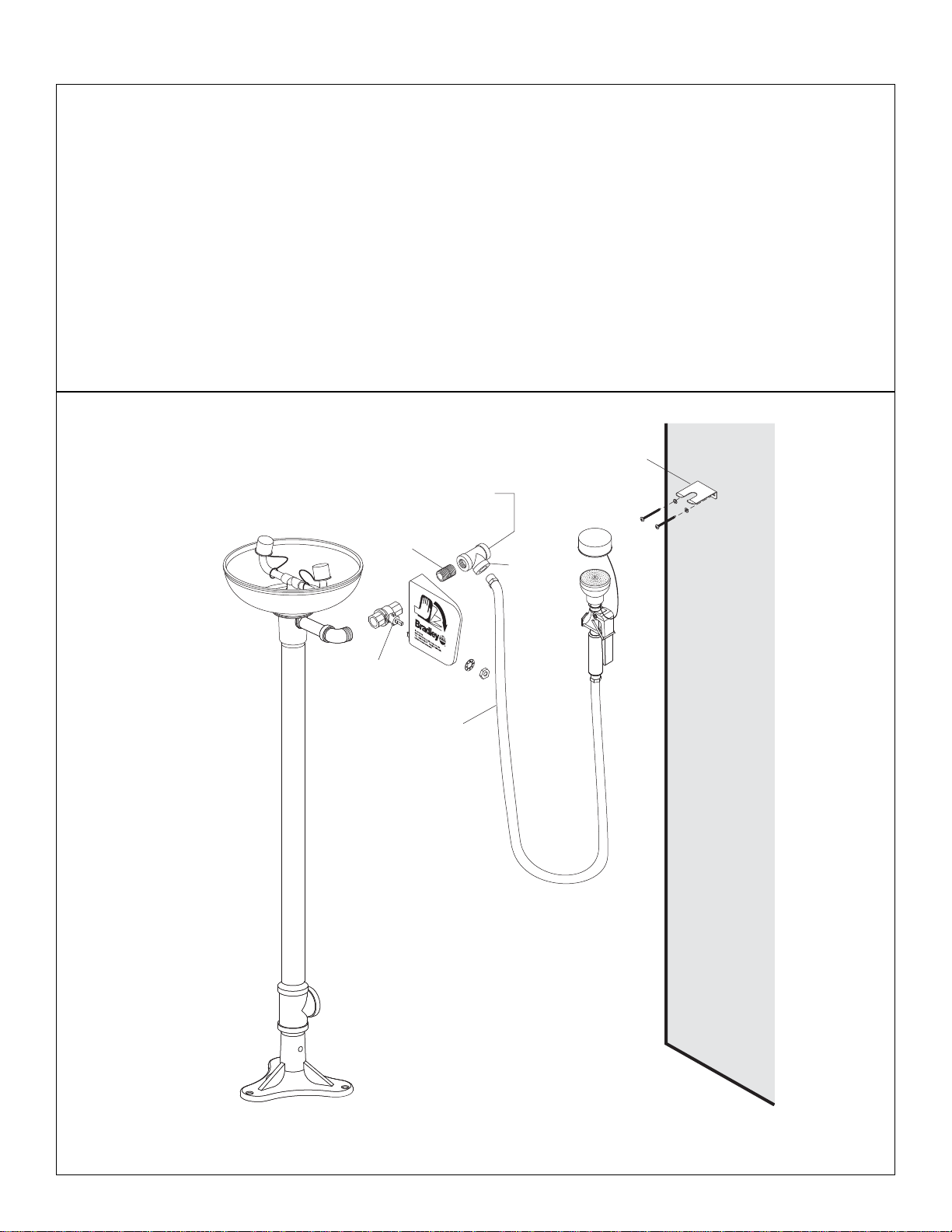

Figure 1
3
Installation S19-430EH
Bradley Corporation • 215-868 Rev. H; ECN 07-526 8/22/07
Installation for Eyewash
NOTE: Close water supply lines BEFORE connecting the hose assembly.
Step 1: Mount hose
1. Connect the pipe nipple and the pipe tee to the eyewash valve as shown in Figure 1.
• Apply pipe sealant (supplied by installer) to all pipe joints.
• Use strap wrench around yellow pipes to prevent marring.
2. Mount the hose clip to the wall (fastener supplied by installer).
Step 2: Connect water supply
1. Connect 1/2" IPS water supply piping to the pipe tee.
2. Open the water supply line and check for leaks and adequate water flow.

4
S19-430EH Installation
8/22/07 Bradley Corporation • 215-868 Rev. H; ECN 07-526
Installation for Combination Unit
NOTE: Close water supply lines BEFORE
adding hose assembly.
Step 1: Connect hose and water supply
1. Remove the 3-1/8" pipe connected to the
eyewash valve.
2. Connect one pipe nipple, the pipe tee, and
the other pipe nipple (in that order) between
the eyewash valve and the union as shown in
Figure 2.
• Apply pipe sealant (supplied by installer)
to all pipe joints.
• Use strap wrench around pipes to prevent
pipe marring.
3. Mount the hose clip to the vertical piping
using the hardware provided (see Figure 2).
4. Open the water supply line and check for
leaks and adequate water flow.

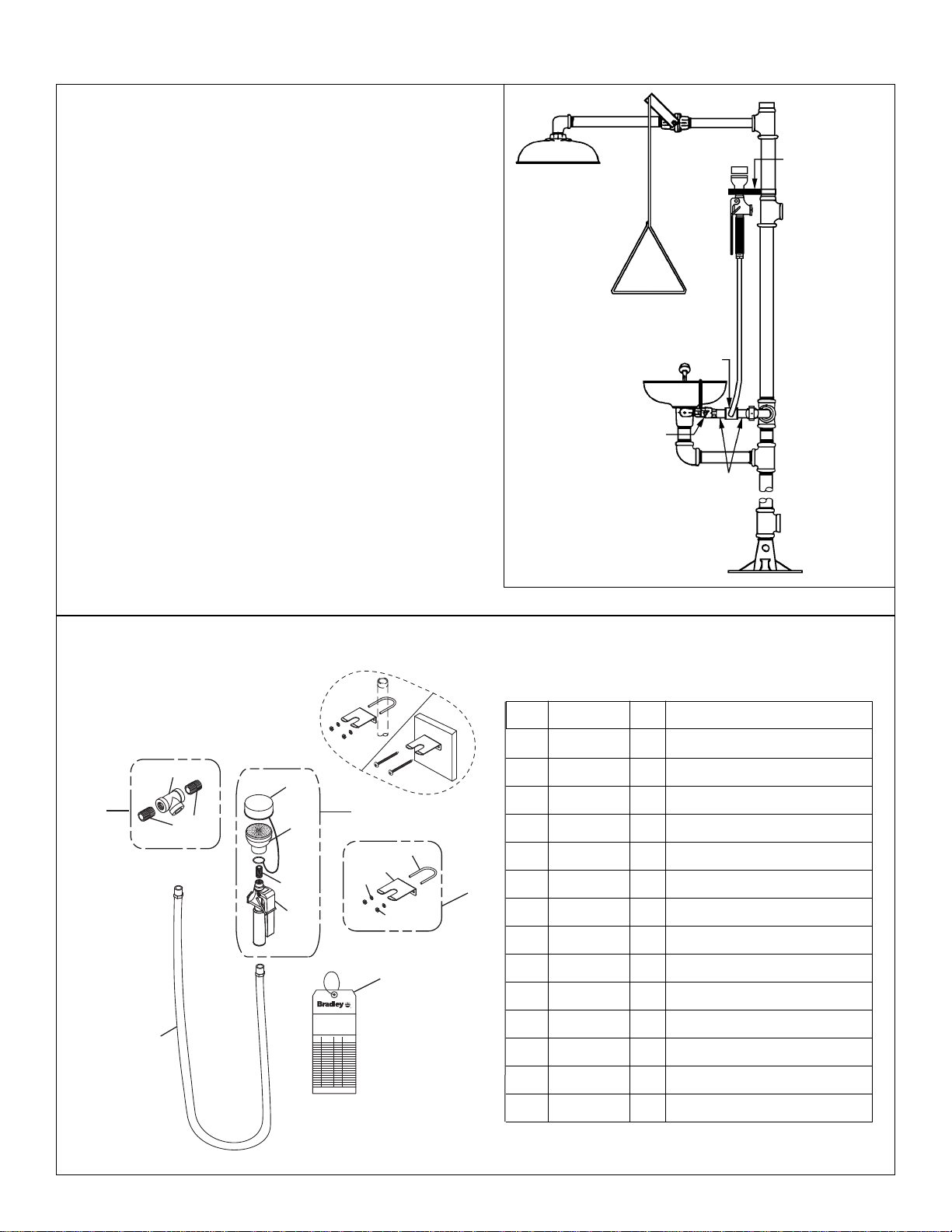

Figure 2
Assembly of Components
P.O. B ox 309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement desvalveschaque semaine et
signe en bas. S'il y à quelque chose qui ne va pasfait
un rapport immédiatement.
5
4.1
4.2
2.2
2.3
2.4
2.1
1
42
3
3.1
3.2
3.3
3.1
Parts List
1 S89-002 1 3/8" Yellow Hose
2 S19-787 1 EFW Assembly
2.1 S53-063 1 Dust Cover
2.2 S05-158 1 EFW Sprayhead
2.3 113-544A 1 Nipple (plated)
2.4 S27-265 1 Valve Assembly
3 S45-831 1 Hose Holder Fittings
3.1 269-681 1 U-Bolt with Nuts
3.2 140-601 1 Bracket - Wall
3.3 142-002BS 2 Lockwasher
4 S45-896 1 Hose Hook-Up Prepack
4.1 113-006LG 2 Close Nipple
4.2 269-852 1 Reducing Tee
5 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description

5
Installation S19-430EH
Bradley Corporation • 215-868 Rev. H; ECN 07-526 8/22/07
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la
clientèle ou d'entretien. L'installateur est responsable de la conformité de
l'installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en
manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage
avant de recevoir les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que
le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en
eau doit être toujours OUVERTE. On devra prévoir des dispositions pour
empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de
rinçage à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit
être tiède conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une
fois par an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l'installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques »
sur notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

1/2" IPS
Supply Inlet
Eyewash
Valve
Spray
Hose
Tee
Pipe
Nipple
Wall
Bracket

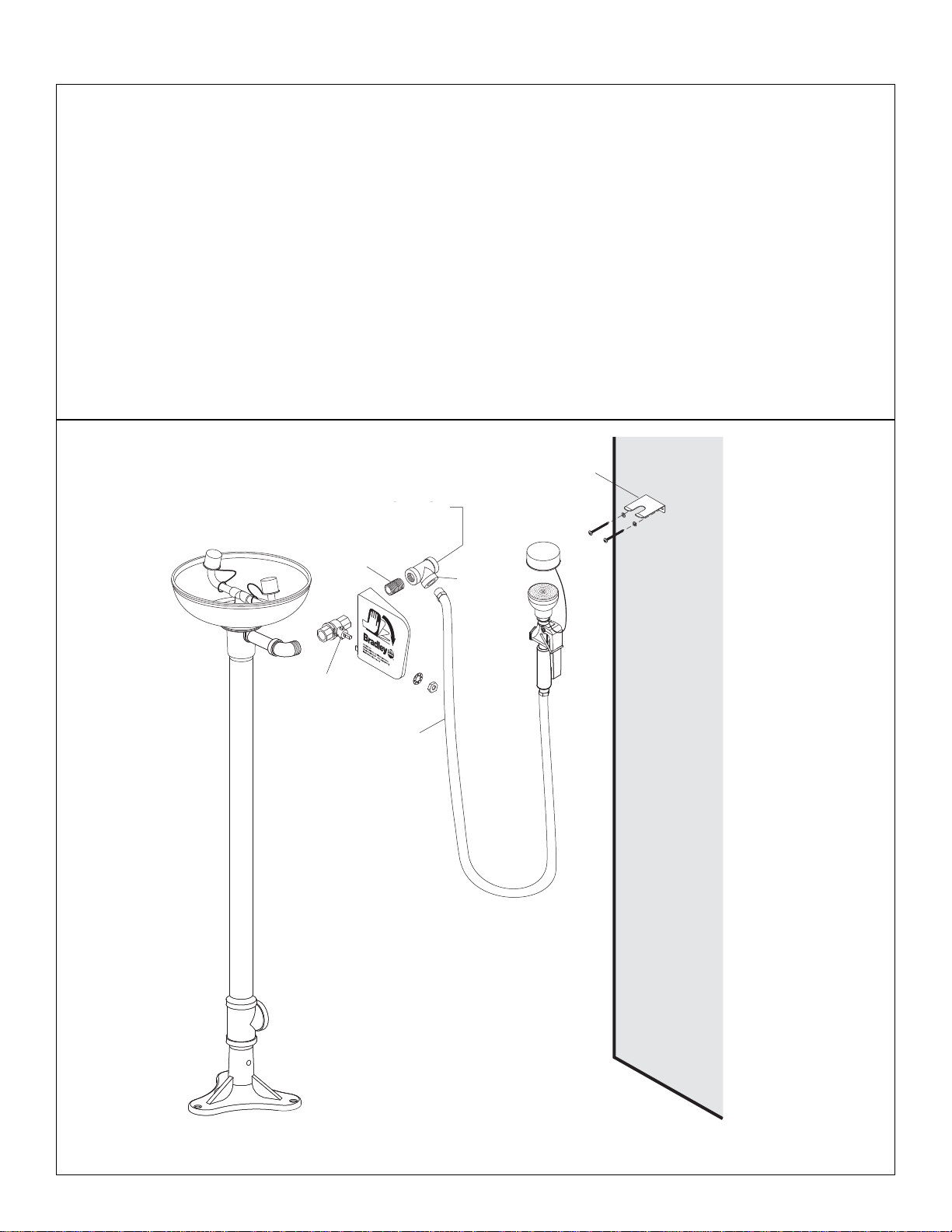

Figure 1
Installation pour Douche Oculaire
NOTE : Fermez l'alimentation en eau AVANT de relier le boyau.
Étape 1 : Installer le boyau
1. Brancher le mamelon et la té à la robinet de douche oculaire (Figure 1).
• Appliquez de la pâte ou du ruban d’étanchéité (non fourni) sur tous les filetages.
• Utilisez des tampons autour des tuyaux pour ne pas les endommager lors du serrage.
2. Fixer le support à boyau au mur, avec la vis (fournie par l'installateur).
Étape 2 : Brancher l'alimentation en eau
1. Brancher l’alimentation en eau de 1/2"IPS au té de tuyau.
2. Ouvrir l'alimentation en eau. Vérifier s'il y a des fuites et si le débit d'eau est adéquat.
6
S19-430EH Installation
8/22/07 Bradley Corporation • 215-868 Rev. H; ECN 07-526
Robinet
Boyau
Té
Support
Mamelon
Alimentation
1/2" IPS

Installation pour douche
d’urgence avec douche oculaire
NOTE : Fermez l'alimentation en eau AVANT de
relier le boyau.
Étape 1 : Brancher le boyau et
l'alimentation en eau
1. Enlevez de tuyau de 3-1/8" reliée à la robinet
de douche oculaire.
2. Brancher un mamelon, la pièce en t et l'autre
mamelon (dans l'ordre indiqué) entre le
robinet et l’union (Figure 2).
• Appliquez de la pâte ou du ruban
d’étanchéité (non fourni) sur tous les
filetages.
• Utilisez des tampons autour des tuyaux
pour ne pas les endommager lors du
serrage.
3. Fixer le support à boyau sur le tuyau vertical
avec la quincaillerie fourni (Figure 2).
4. Ouvrir l'alimentation en eau. Vérifier s'il y a
des fuites et si le débit d'eau est adéquat. Figure 2
Assemblage des composantes
7
Installation S19-430EH
Bradley Corporation • 215-868 Rev. H; ECN 07-526 8/22/07
Liste des pièces
1 S89-002 1 Boyau Jaune 3/8"
2 S19-787 1 Assemblage EFW
2.1 S53-063 1 Bouchon antipoussière
2.2 S05-158 1 Gicleur EFW
2.3 113-544A 1 Mamelon (plaque)
2.4 S27-265 1 Trousse de robinet
3 S45-831 1 Support à boyau pré-emballé
3.1 269-681 1 Boulon en U
3.2 140-601 1 Support
3.3 142-002BS 2 Rondelle de blocage
4 S45-896 1 Raccordement à boyau pré-emballé
4.1 113-006LG 2 Mamelon fermé
4.2 269-852 1 Té de réduction
5 204-421 1 Etiquette d'inspection
Pièce Réf. Qté. Description
P.O. B ox 309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement desvalveschaque semaine et
signe en bas. S'il y à quelque chose qui ne va pasfait
un rapport immédiatement.
5
4.1
4.2
2.2
2.3
2.4
2.1
1
42
3
3.1
3.2
3.3
3.1
Mamelon
Robinet
Support
à boyau
Té

8
S19-430EH Installation
8/22/07 Bradley Corporation • 215-868 Rev. H; ECN 07-526
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación
adecuada. Una vez que termine la instalación, entregue este manual al propietario o
al Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo
cumplir con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna
pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas
faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación.
Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro
principal de agua a la unidad debe estar siempre en posición “ON” (abierto). Se
deben tomar medidas a fin de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse
de que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente
peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de
los equipos de emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite
www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s)each week and signbelow.
Reportany malfunctionsimmediately.
Ventil(e)wöchentlichim Testbetriebprüfen,bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement desvalveschaque semaine et
signeen bas.S'il y à quelque chose qui ne va pasfait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

1/2" IPS
Supply Inlet
Eyewash
Valve
Spray
Hose
Tee
Pipe
Nipple
Wall
Bracket
Figura 1
Válvula
Manguera
Tubo
en T
Soporte
Empalme
Entrada de
suministro
1/2" IPS
9
Installation S19-430EH
Bradley Corporation • 215-868 Rev. H; ECN 07-526 8/22/07
Instalación para Lavaojos
NOTA: Cierre del suministro de agua ANTES de conectar la manguera.
Paso 1: Montaje de la manguera
1. Conecte el empalme y la tubo en T a la válvula (Figura 1).
• Aplicar sellador de tubería o cinta (suministrados por el instalador) a las juntas de tubería.
• Usar una almohadilla de agarre alrededor de la tubería al apretar para evitar estropearla.
2. Monte el portamanguera en la pared con un tornillo (suministrado por el instalador).
Paso 2: Conexión del suministro de agua
1. Conecte la tubería de suministro de agua de 1/2" IPS al tubo en T.
2. Abra la línea de suministro de agua. Compruebe que no haya fugas y que el flujo de agua sea el
adecuado.

10
S19-430EH Installation
8/22/07 Bradley Corporation • 215-868 Rev. H; ECN 07-526
Instalación para unidad combinada
NOTA: Cierre del suministro de agua ANTES de
conectar la manguera.
Paso 1: Conexión de la manguera y del
suministro de agua
1. Retire de tubo de 3-1/8" conectado con la
válvula del lavaojos.
2. Conecte uno empalme, la tubo en T, y el otro
empalme (en la orden indicada) entre la
válvula del lavaojos y la unión (Figura 2).
• Aplicar sellador de tubería o cinta
(suministrados por el instalador) a las
juntas de tubería de rosca macho.
• Usar una almohadilla de agarre alrededor
de la tubería al apretar para evitar
estropearla.
3. Monte el portamanguera a la tubería vertical
usando los sujetadores proporcionado
(Figura 2).
4. Abrir las líneas del suministro de agua.
Verificar que no haya fugas y que el flujo de
agua sea adecuado.
Armado de los componentes
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctionsimmediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störungsofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Test le fonctionnement desvalveschaque semaine et
signe en bas. S'il y à quelque chose qui ne vapasfait
un rapport immédiatement.
5
4.1
4.2
2.2
2.3
2.4
2.1
1
42
3
3.1
3.2
3.3
3.1
Figura 2
Empalme
Válvula
Portamanguera
Tubo en
T
Lista de piezas
1 S89-002 1 Manguera amarilla 3/8"
2 S19-787 1 Ensamble EFW
2.1 S53-063 1 Tapa guardapolvo
2.2 S05-158 1 Rociador EFW
2.3 113-544A 1 Acoplamiento (niquelado)
2.4 S27-265 1 Conjunto de válvula
3 S45-831 1 Portamanguera preempacada
3.1 269-681 1 Perno en “U”
3.2 140-601 1 Soporte
3.3 142-002BS 2 Arandela de seguridad
4 S45-896 1 Paquete de la manguera
4.1 113-006LG 2 Acoplamiento cerrado
4.2 269-852 1 T de reducción
5 204-421 1 Etiqueta de emergencia
Art. No. de pza. Ctd. Descripción
