Bedienungsanleitung
Premium-Line
Comfort witch Plus
Einleitung
Lesen Sie diese Bedienungsanleitung sorgfältig
durch. Bewahren Sie die Bedienungsanleitung auf
und geben Sie diese an jeden utzer der Steck-
dosenleiste weiter. Beachten Sie bei der Verwen-
dung der Steckdosenleiste die in der Bedienungs-
anleitung enthaltenen Sicherheitshinweise.
Bei Fragen zu Ersatzteilen oder Reparaturen
wenden Sie sich bitte an den Hersteller.
Lieferumfang
1 x Steckdosenleiste
1 x Externer Hand-/Fußschalter
1 x Bedienungsanleitung
icherheitshinweise
Beachten Sie die folgenden Sicherheitshinweise.
ichtbeachten kann Schäden an Personen und
Sachen verursachen.
Bei auftretenden Schäden, die durch das icht-
beachten dieser Bedienungsanleitung, insbeson-
dere der Sicherheitshinweise und der Handhabung
auftreten, erlischt die Garantie.
Ebenso wird für Folgeschäden vom Hersteller
keine Haftung übernommen.
2
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 2

3
Premium-Line Bedienungsanleitung
Zu Ihrer icherheit
Gefahr
Lebensgefahr durch tromschlag
Beim Berühren von beschädigten, offenen oder
unter Spannung stehenden Teilen besteht die
Gefahr eines Stromschlags.
☛Die Steckdosenleiste unbedingt vor der
Benutzung auf Beschädigungen überprüfen.
Wenn die Kabelisolierungen oder das Gehäuse
beschädigt sind, darf die Steckdosenleiste nicht
mehr verwendet werden.
Gefahr
Unkontrolliert anlaufende Geräte:
Bei elektronisch gesteuerten Schaltern könnten
im Fehlerfall angeschlossene Geräte unkontrol-
liert anlaufen. Benutzen Sie die Steckdosenleiste
nicht mit Geräten, von denen im unkontrollierten
Betrieb eine Gefahr ausgehen könnte.
• Zur Vermeidung von Gefährdungen darf eine
beschädigte Anschlussleitung dieser Steck-
dosenleiste ausschließlich vom Hersteller,
seinem Servicevertreter oder einer vergleich-
baren Fachkraft ausgetauscht werden.
• Unterlassen Sie jegliches Manipulieren oder
Umbauen der Steckdosenleiste.
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 3

• Lassen Sie Reparaturen nur von einer Fachkraft
ausführen.
• Sorgen Sie dafür, dass die Steckdosenleiste
nicht in Kinderhände gelangt.
• Betreiben Sie nur ein Gerät pro Steckdose.
• Decken Sie die Steckdosenleiste im Betrieb
nicht ab.
Bestimmungsgemässe Verwendung
Die Steckdosenleiste ist ausschließlich für den pri-
vaten Gebrauch in trockenen Räumen bestimmt.
Die Steckdosenleiste nicht in der ähe von mögli-
cherweise auslaufenden oder herausspritzenden
Flüssigkeiten verwenden (z. B. Aquarium).
Jede davon abweichende Verwendung ist nicht
zulässig.
4
Bedienungsanleitung Premium-Line
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 4

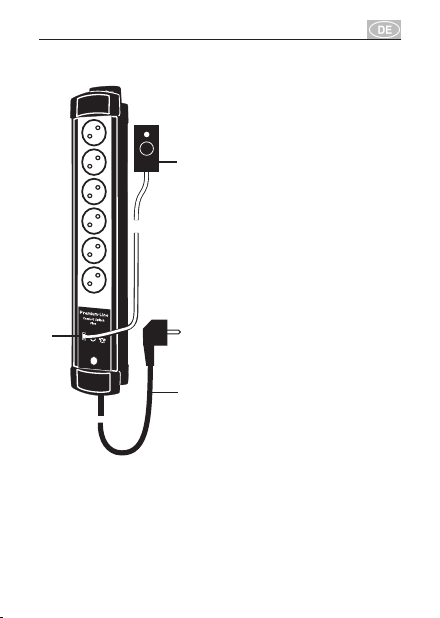

Produktübersicht
1. Anschlussleitung mit
etzstecker
2. Externer Hand-/
Fußschalter mit
Signallampe für den
Schaltzustand
3. RJ-11 Stecker/Buchse
für externen
Hand-/Fußschalter
Alle Steckdosen
haben Kinderschutz
und sind in
45°-Anordnung.
5
Premium-Line Bedienungsanleitung
1
3
2
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 5

Technische Daten
Bezeichnung: Premium-Line
CSP
Anschlussspannung: 230 V~ / 50 Hz
Gesamtleistung: max. 16 A /
3.500 W
Anschlussleitung: 3 m H05VV-F
3G x 1,5 mm2
Steuerleitung externer Schalter: 1,5 m mit RJ-11
Steckerverbinder
Funktionsweise und Bedienung
Permanent- teckdosen (je nach Modell)
Die Permanent-Steckdosen sind unabhängig von
dem Schaltzustand des externen Hand-/Fußschal-
ters ständig eingeschaltet.
Externer Hand-/Fußschalter
Die schaltbaren Steckdosen „O /OFF“ lassen sich
mit dem externen Hand-/Fußschalter zweipolig
ein- und ausschalten. Der Schaltzustand wird mit
der Kontrolllampe am Hand-/Fußschalter
angezeigt. Dadurch lassen sich angeschlossene
Geräte bequem schalten, während die Steckdosen-
leiste versteckt positioniert werden kann.
Zur einfacheren Installation wurde der externe
Hand-/Fußschalter mit einem Steckverbinder ausge-
stattet. Durch drücken der Rastnase am RJ-11 Stek-
ker lässt sich dieser von der Steckdosenleiste ent-
fernen, bequem positionieren, gegebenenfalls durch
6
Bedienungsanleitung Premium-Line
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 6

eine kleine Öffnung durchstecken und anschließend
durch einfaches wieder einstecken in Betrieb
nehmen. Sollte die am Schalter vorhandene 1,5 m
Steuerleitung für Ihre Anwendung zu kurz sein, so
lässt sich diese durch Verwendung eines RJ-11
Verlängerungskabels (6p4c mit 1:1 Pinbelegung) aus
dem Telefon-Zubehörbereich durch einfaches
dazwischen stecken verlängern.
Vorsicht
An der RJ-11 Buchse der teckdosenleiste darf
ausschließlich der externe Hand-/Fußschalter
und ein RJ-11 Verlängerungskabel (6p4c mit
1:1 Pinbelegung) angeschlossen werden
Werden andere Geräte eingesteckt, können
sowohl diese Geräte als auch die Steckdosen-
leiste Schaden nehmen.
Instandhaltung und Reinigung
Die Steckdosenleiste ist wartungsfrei.
7
Premium-Line Bedienungsanleitung
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 7

Gefahr
Lebensgefahr durch tromschlag
Beim Berühren von beschädigten, offenen und
unter Spannung stehenden Teilen der Steck-
dosenleiste und der Leitung besteht Lebens-
gefahr durch Stromschlag.
☛Reinigen Sie nie eine unter Spannung
stehende Steckdosenleiste.
☛Ziehen Sie vor jeder Reinigung den
etzstecker aus der Steckdose.
☛Tauchen Sie die Steckdosenleiste niemals in
Wasser.
Reinigen Sie die Steckdosenleiste mit einem
trockenen Tuch.
Entsorgung
Elektrogeräte nicht in den Hausmüll wer fen!
Gemäß Europäischer Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
8
Bedienungsanleitung Premium-Line
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 8

Konformitätserklärung
In Übereinstimmung mit folgenden Europäischen
Richtlinien wurde das CE- Zeichen angebracht:
• 2006/95/EG iederspannungsrichtlinie
• 2004/108/EG EMV-Richtlinie
Die Konformitätserklärung ist beim Hersteller
hinterlegt.
Hersteller:
H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3,
72074 Tübingen, Deutschland
9
Premium-Line Bedienungsanleitung
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 9

10
Operating instructions
Premium-Line
Comfort witch Plus
Introduction
Please read the operating instructions carefully.
Keep the operating instructions and give them to
each user of the multiple socket. For the use of
the multiple socket observe the safety instructi-
ons contained in the operating instructions.
For questions on spare parts or repairs please
contact the manufacturer.
cope of supply
1 x multiple socket
1 x external hand/foot switch
1 x operating instructions
afety instructions
Please observe the following safety instructions.
Failure to comply with the instructions can result
in personal injury and damage.
Damages caused by failure to comply with the
operating instructions, especially the safety and
handling instructions, void the warranty.
The manufacturer cannot be held responsible for
any subsequent damage.
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 10

For your safety
Danger
Risk of death from electric shock
Do not touch damaged, exposed or energised
parts. Danger from electric shock.
☛Make sure you check the multiple socket for
damages before use. Do not use the multiple
socket if the cable insulations or the casing are
damaged.
Danger
Uncontrolled starting devices:
In case of fault, connected devices might start
uncontrolled if they have electronically
controlled switches.
Do not use the multiple socket with devices
from which danger might arise in case of
uncontrolled operation.
• To avoid danger, a damaged connecting line of
the multiple socket should be replaced by the
manufacturer, by a Service representative or a
skilled technician only.
• Do not manipulate or alter the multiple socket.
• Repairs should be performed by a skilled
technician only.
• Keep the multiple socket away from children.
11
Premium-Line Operating Instructions
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 11

• Operate only one device per device.
•
Do not cover the multiple socket during operation.
Proper use
The multiple socket should be used in dry rooms
exclusively for private purposes. Do not use the
multiple socket near liquids that might leak or
spout (e.g. aquarium).
Any other use is not permitted.
Product overview
1. Cable with power plug
2. External hand/foot switch
with control light for swit-
ching status
3. RJ-11 plug/jack for external
hand/foot switch
All sockets are childproof
and are aligned at an angle
of 45°.
12
Operating Instructions Premium-Line
1
3
2
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 12

13
Premium-Line Operating Instructions
Technical data
Designation: Premium-Line
CSP
Supply voltage: 230 V~ / 50 Hz
Total output: max. 16 A /
3500 W
Connecting line: 3 m H05VV-F
3G x 1.5 mm2
Control line external switch: 1.5 m with RJ-11
connector
Functionality and Operation
Permanent sockets (depending on model)
The permanent sockets are independent from the
status of the external hand/foot switch, always on.
External hand/foot switch
The switchable sockets “O /OFF” can be two-pole
switched on and off by the external hand/foot
switch. The switching status is shown by the
control light at the hand/foot switch. In this way
the connected devices can be switched comforta-
ble, while the extension socket can be in a hidden
position.
To get a simple installation, the external hand/foot
switch is supplied with a connector. With a push on
the clip of the RJ-11 plug it can be released from
the extension socket, positioned comfortable, if
necessary put through a small hole and start
operating with just plug in again. If the 1.5 m
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 13

control line on the external switch is too short for
your application, you can extend it by using a RJ-11
extension line (6p4c with 1:1 pinning) out of the
telephone accessories market just between
extension socket and external switch.
Caution
It is allowed to connect on the RJ-11 jack of
the extension socket the external hand/foot
switch and a RJ-11 extension line (6p4c with
1:1 pinning) only
When connecting other devices, these devices
and the extension socket could be damaged.
Maintenance and cleaning
The multiple socket is maintenance-free.
Danger
Risk of death from electric shock
Do not touch damaged, exposed and energised
parts of the multiple socket and of the cable.
Danger to life from electric shock.
☛ever clean the multiple socket when it is
energised.
☛Remove the plug from the outlet before
cleaning.
☛ever immerse the multiple socket in water.
14
Operating Instructions Premium-Line
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 14

Clean the multiple socket with a dry cloth.
Disposal
Do not dispose of electrical appliances
together with household waste!
According to the European Directive
2002/96/EC on waste electrical and electronic
equipment, used electric equipment should be
disposed of separately and environmentally-
friendly recycled.
For information on the disposal of old equipment
please contact your local authority.
Declaration of conformity
The CE mark has been affixed in compliance with
the following European directives:
• 2006/95/EC Low voltage directive
• 2004/108/EC EMC Directive
The declaration of conformity has been lodged
with the manufacturer.
Manufacturer:
H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3,
72074 Tübingen, Germany
15
Premium-Line Operating Instructions
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 15

16
Gebruiksaanwijzingen
Premium-Line
Comfort witch Plus
Inleiding
Lees deze gebruiksaanwijzingen a.u.b. aandachtig
door. Bewaar deze gebruiksaanwijzingen en geef
ze aan elke gebruiker van de multistekkerdoos.
Let goed op de veiligheidsvoorschriften opgeno-
men in de gebruiksaanwijzingen om veilig gebruik
van de multistekkerdoos te garanderen.
eem a.u.b. contact op met de fabrikant voor
vragen over reserveonderdelen of reparaties.
Leveringsomvang
1 x multistekkerdoos
1 x externe hand/voetschakelaar
1 x gebruiksaanwijzingen
Veiligheidsvoorschriften
eem a.u.b. de volgende veiligheidsvoorschriften
in acht. iet opvolgen van de instructies kan
leiden tot persoonlijk letsel en beschadigingen.
Beschadigingen veroorzaakt door het niet opvol-
gen van de gebruiksaanwijzingen, voornamelijk de
veiligheid– en hanteerinstructies, verklaren de
garantie ongeldig. De fabrikant kan niet aanspra-
kelijk worden gesteld voor enige gevolgschade.
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 16

17
Premium-Line Gebruiksaanwijzingen
Voor uw veiligheid
Gevaar
Risico op fatale, elektrische schok
Raak geen beschadigde, blootliggende of bekrach-
tigde onderdelen aan. Risico op elektrisch schok.
☛Controleer de multistekkerdoos vóór
ingebruikname op beschadigingen.
☛Gebruik de multistekkerdoos nooit met een
beschadigde kabelisolatie of behuizing.
Gevaar
Ongecontroleerd aanlopende apparaten:
Bij elektronisch aangestuurde schakelaars
kunnen, in geval van gebreken, aangesloten
apparaten ongecontroleerd aanlopen.
Gebruik geen stekkerdoos met apparaten die
tijdens ongecontroleerde werking een gevaar
op kunnen leveren.
• Een beschadigde aansluitkabel van de multistek-
kerdoos mag uitsluitend worden vervangen door
de fabrikant, servicevertegenwoordiging van de
fabrikant of een gekwalificeerde elektromonteur
om gevaarlijke situaties te vermijden.
• Manipuleer of modificeer de multistekkerdoos niet.
• Reparaties mogen uitsluitend door een gekwali-
ficeerde elektromonteur worden uitgevoerd.
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 17

18
Gebruiksaanwijzingen Premium-Line
• Houd de multistekkerdoos buiten bereik van kinderen.
• Gebruik slechts één apparaat per apparaat.
• Bedek de multistekkerdoos nooit wanneer werkzaam.
Correct gebruik
De multistekkerdoos dient uitsluitend in droge
ruimtes voor privé doeleinden te worden gebruikt.
Gebruik de multistekkerdoos niet in de buurt van
vloeistoffen die kunnen lekken of spetteren (bijv.
aquarium). Elk ander gebruik is niet toegestaan.
Productoverzicht

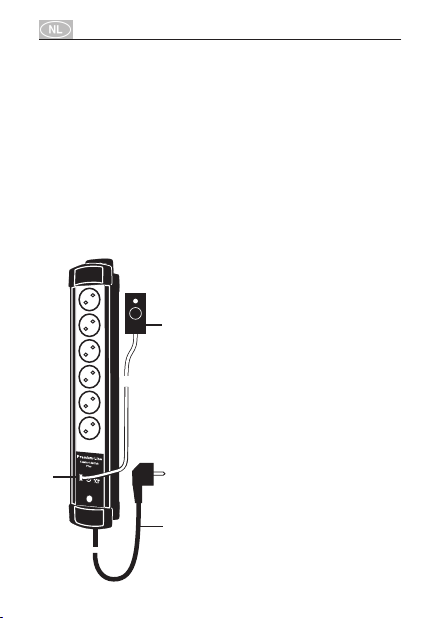

1. Kabel met netstekker
2. Externe hand/voetschake-
laar met indicatielampje
voor schakelstatus
3. RJ-11 stekker/jack voor
externe hand/
voetschakelaar
Alle stopcontacten zijn
kinderveilig en afgericht
op een hoek van 45°.
1
3
2
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 18

19
Premium-Line Gebruiksaanwijzingen
Technische gegevens
Benaming: Premium-Line
CSP
Toevoerspanning: 230 V ~ / 50 Hz
Totale uitgang:
max. 16 A / 3500 W
Aansluitkabel: 3 m H05VV-F
3G x 1,5 mm2
Regelkabel externe schakelaar: 1,5 m met RJ-11
aansluiting
Functionaliteit en Bediening
Permanente stopcontacten (naargelang het model)
De permanente stopcontacten zijn ongeacht de
status van de externe hand/voetschakelaar, altijd
ingeschakeld.
Externe hand/voetschakelaar
De schakelbare stopcontacten “AA /UIT” kunnen
tweepolig in– en uitgeschakeld worden d.m.v. de
externe hand/voetschakelaar. De schakelstatus
wordt aangegeven door het indicatielampje op de
hand/voetschakelaar. De aangesloten apparaten
kunnen op deze manier comfortabel worden gescha-
keld, terwijl de multistekkerdoos uit het zicht kan
blijven. De externe hand/voetschakelaar is voorzien
van een aansluiting om installatie zeer eenvoudig te
maken. Het kan met slechts een druk op de klem van
de RJ-11 stekker uit de multistekkerdoos worden
gehaald en vervolgens comfortabel geplaatst worden,
indien gewenst door een kleine opening heen. Sluit
het gewoon weer aan en het apparaat is klaar voor
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 19

gebruik. Indien de 1,5 m regelkabel te kort blijkt voor
uw toepassing, kunt u het verlengen door een RJ-11
verlengkabel (6p4c met 1:1 pinconfiguratie) te gebrui-
ken, verkrijgbaar op de telefoonaccessoiresmarkt,
tussen de multistekkerdoos en externe schakelaar.
Opgelet
Het is alleen toegestaan op de RJ-11 aanslui-
ting van de multistekkerdoos de externe
hand/voetschakelaar en een RJ-11 verlengkabel
(6p4c met 1:1 pinconfiguratie) aan te sluiten.
Wanneer andere apparatuur wordt aangesloten,
kan deze apparatuur en de multistekkerdoos
beschadigd raken.
Onderhoud en reiniging
De multistekkerdoos vereist geen onderhoud.
Gevaar
Risico op fatale, elektrische schok
Raak geen beschadigde, blootliggende of
bekrachtigde onderdelen aan. Risico op fatale,
elektrisch schok.
☛Maak de multistekkerdoos nooit schoon
wanneer het van stroom wordt voorzien.
☛Haal de stekker uit het stopcontact alvorens
te reinigen.
☛Dompel de multistekkerdoos nooit in water.
20
Gebruiksaanwijzingen Premium-Line
068611 Premi m-Line Comfort-Switch:068611 Premi m-Line Comfort-Switch 11.08.11 14:52 Uhr Seite 20
