Bresser PM-100 User manual

Telescope accessory · Teleskop-Zubehör
Polar Finderscope for PM-100
Polsucherfernrohr für PM-100
Art. No. 4964131
Instruction Manual
GB
Bedienungsanleitung
DE

2
Instruction Manual .........5
GB
Bedienungsanleitung.....9
DE

3

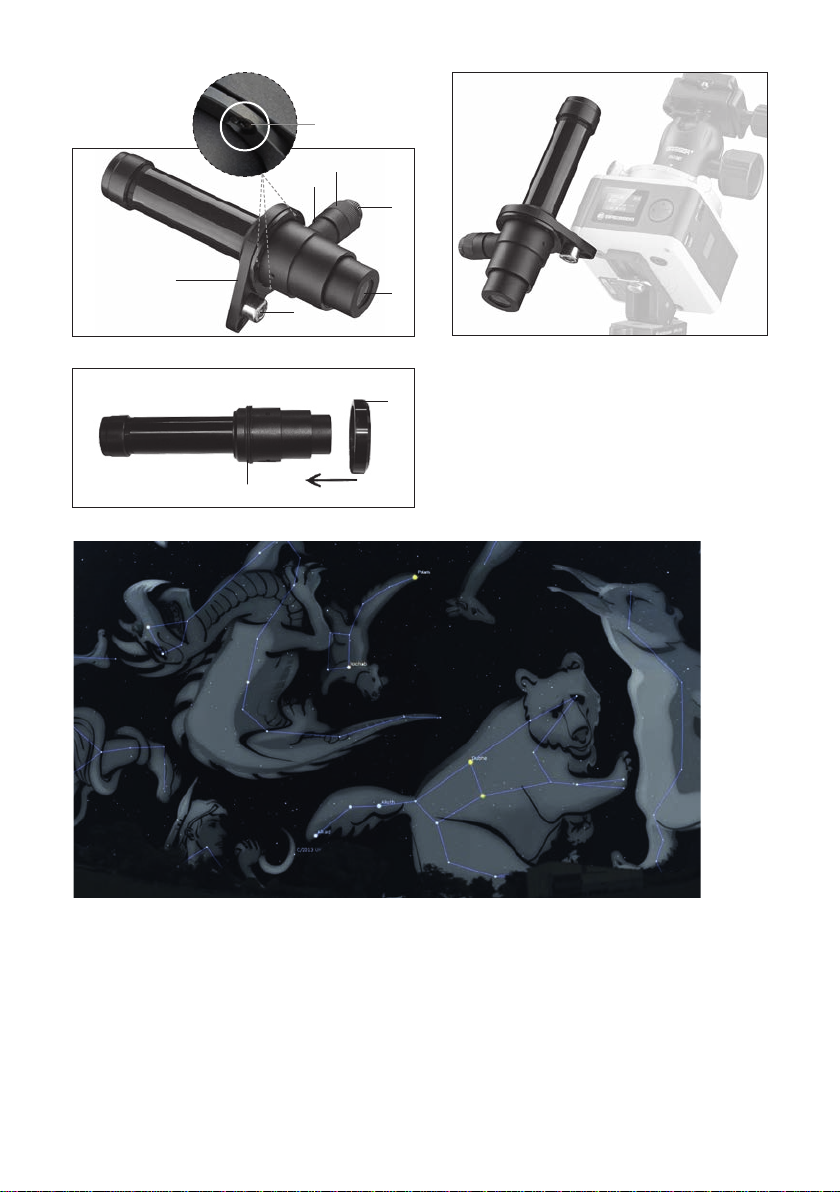

Fig. 2
Fig. 3
Fig. 4
Fig. 1










4
Fig. 6
Fig. 7
Fig. 5

5
General safety instructions
This device is not intended for use by individuals (including children) with
limited physical, sensory or mental capabilities or those lacking in experience
and/or knowledge, unless they are supervised by an individual responsible
for their safety or have received instructions from them regarding the use of
the device.
Children must be supervised to ensure that they do not play with the device.
RISK OF BLINDNESS
Never use this device to look directly at the sun or in the direct proxi-
mity of the sun!
CHOKING HAZARD
• Keep packaging material, like plastic bags and rubber bands, out of the
reach of children!
• This product contains small parts that could be swallowed by children!
RISK OF FIRE
Do not place the device, particularly the lenses, in direct sunlight. The con-
centration of light could cause a re.
Scope of delivery
Polar nder scope with illuminated recticle
Additionally needed tools (not included):
Hex key 8mm and Phillips screwdriver
Illumination
Before you can switch on the illuminator (1, Fig. 1), you have to remove the
battery strip. Unscrew the cap with the knurling (2, Fig. 1). Remove the secu-
rity strip and screw the cap back on. Locate the ON/OFF switch on the upper
end of the illuminator (3, Fig. 1). It also enables you to adjust the brightness.
Focussing the polar nderscope
Focussing can be done before the installation of the nder scope. Look
through the scope at an object that is at least 100m away. If the image is not
sharp, look through the scope while turning the eyepiece (5, Fig. 1) until the
image is sharp.

6
Mounting the polar nderscope
Remove the LED illuminator from the nderscope (1, Fig. 1).
Insert the O-ring from the front onto the nderscope (8, Fig. 3).
Put the retaining ring (9, Fig.3) on the pole viewnder and x it with the 3
small cross-head screws (7, Fig.1). Tighten the screws evenly so that the pole
nder can still be turned in the holder with some resistance.
By tightening the cross-head screws evenly, a suciently precise adjustment
of the pole nder is made.
Now screw on the LED illuminator again.
Now x the pole viewnder to the photo mount (Fig. 2) using the 8mm xing
screw (6, Fig.1) included in the scope of delivery.
Using the polar nderscope
Orient yourself towards the sky. To align your mount to the celestial pole
with the help of your polar nder scope, you need unobstructed view
towards the northern part of the sky (or to the south, if you are using the
telescope in the southern hemisphere, such as Australia).
The following procedure applies to aligning the telescope for the use on the
northern hemisphere, such as Europe or North America. Look for the con-
stellation „Big Dipper“. The Big Dipper represents a part oft he constellation
„Big Bear (Ursa Major)“. Depending on the season you can see the constella-
tion at dierent locations at dusk: in the winter it can be seen just above the
northern horizon, in spring halfway up in the north east, in the summer al-
most directly above in the north, and in the autumn in the north west. Figure
4 shows you the northern part oft he sky at dusk in the beginning of january.
The Big Dipper /Big Bear is located directly above the northern horizon. We
can spot the three stars that form the handle of the Big Dipper at the middle
left and two bright stars at the other end of the constellation (Fig. 6), one of
them beeing the star „Dubhe“ in the upper right. We need those „rear“ stars
to get tot he North Star (Polaris). If yopu prolong the line that is formed by
those two yellow stars oft he Big Dipper you will get tot he brightest star in
the constellation Little Dipper/Little Bear (Ursa Minor). This is the North Star
(Polaris).
The North Star may be located in the immediate vicinity oft he north celestial
pole, but it is not located directly at the pole.For this reason it does circle the
pole during the day/year like any other star that circle the celestial pole. We

7
now have to nd out on which position on this circle the star is located at
this very moment. For this, let us refer to gure 5.
Figure 5 shows the engraving on the recticle of the polar nderscope. You
may notice three gures with little circles that are connected with lines.
These symbols represent constellations.. To align the mount onto the north
celestial pole we need the constellation in the upper left and the constella-
tion below the middle at the right. You may have recognized the left constel-
lation already – it ist he Big Dipper, that we already located successfully. The
other constellation is Cassiopeia which we have to locate now. To do this, let
us have a look onto gure 6, which is simply showing a bigger part of the sky
then gure 4 above:
We recognize the Big Dipper at the lower part in the middle of the eld of
view, the North Star almost in the middle oft he picture and a constellation at
the upper end of the picture just slightly to the right of the middle. This con-
stellation looks like a W turned upside down - Cassiopeia. We have marked
stars in each of the constellations for you: the rst star in the Big Dippers
handle (Alkaid), Polaris and the star at the lower right in the constellation
Cassiopeia (Epsilon Cassiopeia). These three stars are forming a line.
Now we are moving the polar nderscope in it´s bracket until the line in the
recticle aligns with the orientation of the corresponding line at the sky (Fig. 7).
Please notice the dierence tot he image oft he recticle in the beginning of
this manual (gure 5): the position oft he constellation symbols in the recticle
now aligns with the orientation oft he real constellations at the sky. Now you
move the mount only with the ne adjustment knobs for azimut and altitude
until Polaris is positioned at the right place in the line in the recticle – we
have marked this position already for you with a white dot star. Your mount
is now aligned to the North Celestial Pole.
Aligning the mount to the Southern Celestial Pole is analogous to the align-
ment described above. The constellations that help us orient the recticle
are the Southern Cross (or, more precisely its brightest star, Acrux) and the
brightest star in the constellation Eridanus (Achenar). The star that has to
be positioned into the right place in the recticle is Polaris Australis (Sigma
Octans).

8
Warranty
The statutory warranty period is 2 years. We have condence in our prod-
ucts, which is why we oer an extended warranty on most. This is noted
on the packaging and begins on the day of purchase. To benet from this
extended voluntary warranty period, all you need to do is register on the
Internet. To register, visit www.bresser.de/warranty. To claim the warranty,
this registration must be done within 3 months from the date of purchase
(the date of the purchase receipt is valid). If you register later, you will lose
the right to the extended warranty.
For complete warranty terms and services, please visit
www.bresser.de/warranty_terms.

9
Allgemeine Sicherheitshinweise
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es
sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf-
sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
ERBLINDUNGSGEFAHR!
Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die
Nähe der Sonne!
ERSTICKUNGSGEFAHR!
• Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern
fernhalten!
• Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden
können!
BRANDGEFAHR
Setzen Sie das Gerät – speziell die Linsen – keiner direkten Sonneneinstrah-
lung aus! Durch die Lichtbündelung könnten Brände verursacht werden.
Lieferumfang
Polsucherfernrohr mit beleuchteter Strichplatte
Zusätzlich benötigtes Werkzeug (nicht im Lieferumfang enthalten):
Innensechskantschlüssel 8 mm und Kreuzschlitzschraubendreher
Beleuchtung
Bevor Sie die LED-Beleuchtung (1, Fig. 1) einschalten können, ist es erfor-
derlich den Endladungsschutz der Batterien zu entnehmen. Schrauben Sie
hierzu die Kappe mit der Rielung (2, Fig. 1) ab. Entfernen Sie nun den Entla-
dungsschutz und schrauben Sie die Kappe wieder auf. Auf der Oberseite der
LED-Beleuchtung ndet sicher der Ein-/Ausschalter (3, Fig. 1). Mit diesem
Schalter können Sie ebenfalls die Helligkeit einstellen.
Fokussieren des Polsucherfernrohrs
Eine Scharfstellung des Polsuchers kann bereits vor dem Einbau erfolgen.
Hierzu sollte das Beobachtungsobjekt mindestens 100 m entfernt sein.
Sollte das Bild nicht scharf sichtbar sein, Schauen Sie durch den Polsucher

10
und drehen Sie bitte das Okular (4, Fig. 1) soweit, bis Sie ein scharfes Bild
sehen sehen.
Anbringen des Polsucherfernrohrs
Schrauben Sie die LED-Beleuchtung (1, Fig. 1) vollständig vom Polsucher ab.
Stecken Sie den O-Ring von vorne auf den Polsucher (8, Fig. 3).
Stecken Sie den Haltering (9, Fig. 3) auf den Polsucher auf und befestigen
diesen mit den 3 kleinen Kreuzschlitzschrauben (7, Fig. 1). Die Schrauben
gleichmäßig andrehen, so dass sich der Polsucher mit etwas Widerstand
noch in der Halterung verdrehen lässt.
Durch das gleichmäßige Andrehen der Kreuzschlitzschrauben ist eine aus-
reichend genaue Justage des Polsuchers gewährleistet.
Schrauben Sie nun die LED-Beleuchtung wieder an.
Befestigen Sie nun den Polsucher mittels der im Lieferumfang enthaltenen
8mm Befestigungsschraube (6, Fig. 1) an der Foto-Montierung (Fig. 2).
Verwendung des Polsucherfernrohrs
Orientieren Sie sich am Himmel. Um die Montierung mit Hilfe des Polsucher-
fernrohrs ausrichten zu können benötigen Sie freie Sicht nach Norden, zum
Polarstern (oder nach Süden, wenn Sie das Gerät in einem Gebiet südlich
des Äquators verwenden, z.B. Australien.
Im Folgenden beschreiben wir zuerst die Ausrichtung der Montierung für
die Verwendung auf der nördlichen Hemisphäre, zum Beispiel von Europa
aus. Suchen Sie das Sternbild des Großen Wagens. Der Große Wagen ist
Teil des Sternbilds Große Bärin (Ursa Major). Je nach Jahreszeit steht es zum
Ende der Dämmerung nach Sonnenuntergang an verschiedenen Stellen: im
Winter direkt im Norden über dem Horizont, im Frühling auf halber Höhe
im Nordosten, im Sommer fast im Zenit und im Herbst im Nordwesten. Hier
sehen wir den Anblick Anfang Januar am Anfang der Nacht:
Der Große Wagen/Die Große Bärin steht direkt im Norden knapp über dem
Horizont. Wir sehen die drei Deichselsterne des Wagens links und den Wa-
genkasten mit dem hellsten Stern Dubhe rechts oben. Die beiden „hinteren“
Sterne im Wagenkasten brauchen wir, um zum Polarstern (Polaris) zu kom-
men. Wir haben Sie gelb und groß markiert. Wenn Sie die Verbindungslinie
der beiden hinteren Sterne im Wagenkasten des Großen Wagen verlängern,
kommen Sie zum Hauptstern im Sternbild Kleiner Wagen / Kleine Bärin (Ursa
Minor). Das ist der Polarstern (Polaris).

11
Der Polarstern steht zwar in unmittelbarer Nähe des Himmelspols, liegt
jedoch nicht direkt darauf. Deshalb beschreibt er im Laufe eines Tages (bzw
eines Jahres) wie alle anderen Sterne auch einen Kreis um den Himmelspol.
Wir müssen jetzt herausnden, auf welcher Position seiner Kreisbahn sich
Polaris gerade bendet. Sehen wir uns dazu folgendes Bild an:
Das Bild 5 zeigt die Polsuchergravurplatte des Polsuchers. Sie erkennen drei
Gebilde mit kleinen Kreisen, die mit Linien verbunden sind. Das sind Sternbil-
der. Für die Ausrichtung der Montierung auf den Himmelsnordpol brauchen
wir das Sternbild links oberhalb der Mitte und das Sternbild rechts unterhalb
der Mitte des Bildes. Das linke Sternbild haben Sie vielleicht schon erkannt
– es handelt sich um den Großen Wagen, den wir bereits gefunden haben.
Das andere Sternbild ist die Cassiopeia, die wir jetzt suchen müssen.
Betrachten wir dazu das Bild 6, das schlicht einen größeren Himmelsaus-
schnitt des Bildes 4 darstellt:
Wir erkennen wieder den Großen Wagen am unteren Bildfeldrand in der
Mitte im Norden, den Polarstern sowie ein Sternbild am oberen Bildrand
leicht rechts von der Mitte, das wie ein umgekipptes W aussieht - Cassiopeia.
In den drei Sternbildern sind drei Sterne gelb markiert: der erste Deichsel-
stern im Großen Wagen (Alkaid), Polaris und der Stern rechts unten im
Sternbild Cassiopeia (Epsilon Cassiopeia). Diese drei Sterne bilden eine un-
gefähre Linie.
Nun drehen wir den Polsucher in der Halterung so, dass die Linie in dem Gra-
vurplättchen mit der Neigung der Linie am Himmel übereinstimmt (Fig. 7).
Beachten Sie den Unterschied zu der Abbildung des Gravurplättchens in Fig.
5:
Die Position der Sternbildsymbole auf dem Gravurplättchen stimmt nun mit
der Orientierung der tatsächlichen Sternbilder am Himmel überein. Nun
fahren Sie mit den Verstellmöglichkeiten für die Polhöhe und den Azimut
den Polarstern an die Position, die im Gravurplättchen vorgesehen ist – wir
haben für Sie die Sollposition bereits mit einem weißen Stern vorgezeichnet.
Ihre Montierung ist jetzt auf den Himmelspol ausgerichtet.
Das Ausrichten auf den südlichen Himmelspol geschieht analog zur Aus-
richtung auf Polaris. Als Hilfssternbild dienen das Kreuz des Südens (bzw.
der hellste Stern im Sternbild: Acrux) sowie der hellste Stern im Sternbild
Eridanus (Achenar). Der Stern, der an die entspechende Position gebracht
werden muss, ist Polaris Australis (Sigma Octans).

12
Garantie
Die gesetzlich vorgeschriebene Garantiezeit beträgt 2 Jahre. Wir haben
Vertrauen in unsere Produkte, weshalb wir für die meisten eine erweiter-
te Garantie anbieten. Diese ist auf der Verpackung vermerkt und beginnt
am Tag des Kaufs. Um von dieser verlängerten freiwilligen Garantiezeit zu
protieren, brauchen Sie sich nur im Internet zu registrieren. Die Registrie-
rung nden Sie unter www.bresser.de/garantie. Zur Inanspruchnahme der
Garantie ist diese Registrierung innerhalb von 3 Monaten nach dem Kauf (es
gilt das Datum des Kaufbelegs) durchzuführen. Bei späteren Anmeldungen
verlieren Sie den Anspruch auf die verlängerte Garantie.
Die vollständigen Garantiebedingungen können Sie unter
www.bresser.de/garantiebedingungen einsehen.

13
DE AT CH BE
Bei Fragen zum Produkt und eventuellen
Reklamationen nehmen Sie bitte zunächst mit
dem Service-Center Kontakt auf, vorzugsweise
per E-Mail.
E-Mail: [e-mail]
Telefon*: [phone]
BRESSER GmbH
Kundenservice
Gutenbergstr.2
46414Rhede
Deutschland
*Lokale Rufnummer in Deutschland (Die Höhe der Gebühren je
Telefonat ist abhängig vom Tarif Ihres Telefonanbieters); Anrufe aus
dem Ausland sind mit höheren Kosten verbunden.
GB IE
Please contact the service centre first for any
questions regarding the product or claims,
preferably by e-mail.
E-Mail: [e-mail]
Telephone*: [phone]
BRESSER UK Ltd.
Suite3G,EdenHouse
Enterprise Way
Edenbridge,KentTN86HF
Great Britain
*Number charged at local rates in the UK (the amount you will
be charged per phone call will depend on the tariff of your phone
provider); calls from abroad will involve higher costs.
FR BE
Si vous avez des questions concernant ce produit
ou en cas de réclamations, veuillez prendre
contact avec notre centre de services (de
préférence via e-mail).
E-Mail: [e-mail]
Téléphone*: 0080063437000
BRESSER France SARL
Pôle d’Activités de Nicopolis
314AvenuedesChênesVerts
83170Brignoles
France
*Prix d'un appel local depuis la France ou Belgique
Service

14
NL BE
Als u met betrekking tot het product vragen
of eventuele klachten heeft kunt u contact
opnemen met het service centrum (bij voorkeur
per e-mail).
E-Mail: [email protected]
Telefoon*: [phone]
BRESSER Benelux
Smirnoffstraat8
7903AXHoogeveen
The Netherlands
*Het telefoonnummer wordt in het Nederland tegen lokaal tarief
in rekening gebracht. Het bedrag dat u per gesprek in rekening
gebracht zal worden, is afhankelijk van het tarief van uw telefoon
provider; gesprekken vanuit het buitenland zullen hogere kosten met
zich meebrengen.
ES IT PT
Si desea formular alguna pregunta sobre el
producto o alguna eventual reclamación, le
rogamos que se ponga en contacto con el centro
de servicio técnico (de preferencia por e-mail).
E-Mail: [e-mail]
Teléfono*: +34916797269
BRESSER Iberia SLU
c/Valdemorillo,1NaveB
P.I.VentorrodelCano
28925AlcorcónMadrid
España
*Número local de España (el importe de cada llamada telefónica
dependen de las tarifas de los distribuidores); Las llamadas des del
extranjero están ligadas a costes suplementarios..
Service

15
Notes / Notizen

Errors and technical changes excepted. · Irrtümer und technische Änderungen vorbehalten.
Manual_4964131_Polar-Finderscope-PM100_en-de_BRESSER_v012022a
Bresser GmbH
Gutenbergstraße 2
46414 Rhede · Germany
www.bresser.de
@BresserEurope
