80008592, Rev -
Elementos incluidos: Manual del operario (no se muestra)
Copyright © 2014. Reservados todos los derechos. Queda prohibida la reproducción o transmisión total o parcial de este material, sin el permiso previo y por escrito de Briggs & Stratton Power Products Group, LLC.
Se ha realizado el máximo esfuerzo para reunir en este documento la información más precisa y actualizada. No obstante, nos reservamos el derecho de modificar, alterar o mejorar de cualquier otra forma el producto y este documento en cualquier momento y sin previo aviso ni obligación.
Esta limpiadora a presión está clasificada conforme a la norma PW101-2010 (comprobación y clasificación de rendimiento de limpiadoras a presión) de la Asociación de fabricantes de bombas a presión (Pressure Washer Manufacturers Association, PWMA).

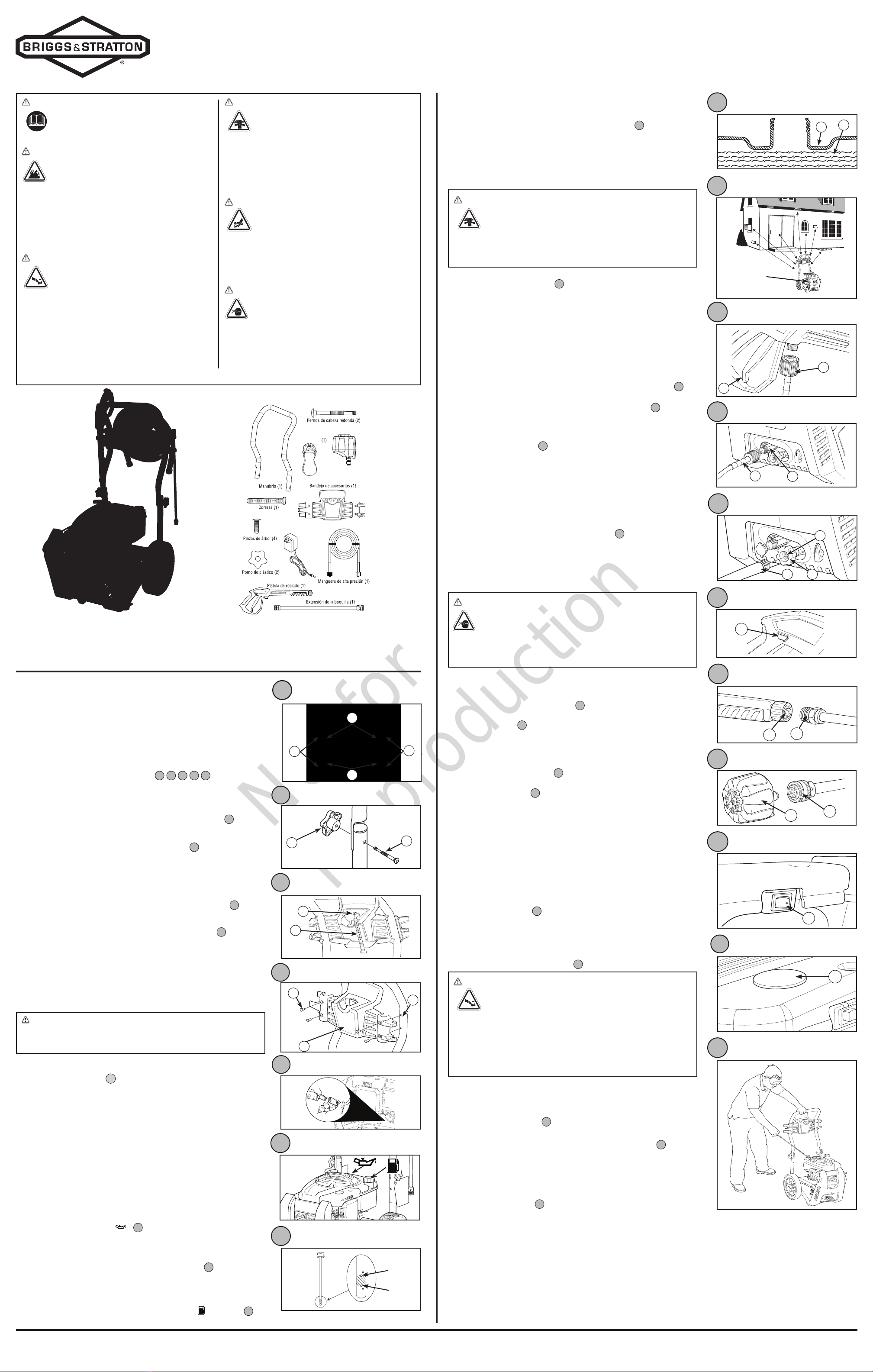

Guía de instalación rápida
Limpiadora a presión
¿ALGUNA PREGUNTA?
No vuelva a la tienda. Podemos ayudarle.
Llame gratuitamente al departamento de servicio al cliente, 1-800-743-4115
o visite nuestro sitio web, BRIGGSandSTRATTON.COM
ADVERTENCIA Si no se leen y siguen las
indicaciones del manual del operario y todas las
instrucciones de uso, se pueden producir
lesiones graves o incluso la muerte.
ADVERTENCIA El combustible y sus vapores son
extremadamente inflamables y explosivos, lo que
podría provocar quemaduras, incendios o
explosiones que pueden causar daños materiales,
lesiones graves o incluso la muerte. Apague el motor del
generador y, antes de retirar el tapón del combustible, deje
que se enfríe durante al menos 2 minutos. Antes de
arrancar el motor, deje que se evapore el combustible
que se haya derramado. Deje siempre espacio para la
expansión del combustible.
ADVERTENCIA El retroceso (retracción rápida) del
cable de arranque tirará de la mano y el brazo
hacia el motor con fuerza, por lo que podría
causar contusiones, esguinces, fracturas de
huesos u otras lesiones graves. NUNCA tire del cable de
arranque sin antes haber liberado la presión de la pistola
pulverizadora. Tire de la manilla del cable del motor de
arranque lentamente hasta que sienta resistencia, luego
tire rápidamente. Sujete firmemente la pistola rociadora
con ambas manos cuando utilice los modos de rociado
potentes para evitar lesiones cuando se produzca el
retroceso de la pistola rociadora.
ADVERTENCIA El escape del motor contiene
monóxido de carbono, un gas tóxico que
podría ocasionar la muerte en unos minutos.
DEBE evitar inhalarlo, tragarlo o que entre en
contacto con los ojos. Utilícelo SOLO en zonas
apartadas de ventanas, puertas y conductos de
ventilación. Instale alarmas de monóxido de carbono.
NO use este producto en espacios cerrados, aunque use
ventiladores o abra las puertas y ventanas.
ADVERTENCIA Agua a alta presión podría atravesar la
piel que podrían provocar lesiones graves. La
pistola rociadora retiene agua a alta presión
incluso con el motor parado y el agua
desconectada. NUNCA apunte la pistola a la gente, animales
o plantas. SIEMPRE que pare el motor, apunte con la pistola
rociadora hacia una dirección segura, pulse el botón rojo y
apriete el gatillo para descargar la presión.
ADVERTENCIA Riesgo de lesiones oculares. El agua
rociada podría salpicar o propulsar objetos, lo
que puede provocar lesiones graves. Cuando
utilice este equipo o esté cerca de él, siempre
use gafas de seguridad con ventilación indirecta (contra
salpicaduras de productos químicos) marcadas para
cumplir con ANSI Z87.1. NUNCA se ponga gafas de
seguridad ni gafas para entornos secos como sustituto
de las gafas de seguridad con ventilación indirecta.
Boquilla 7 en 1 de conexión rápida (1)
Aceite de puch
Cargador de flotación de la batería (1)
Artículos no incluidos (que usted necesitara):
• Cuchillo utilitario • Combustible sin plomo • Manguera de jardín de 15 m (50 pies) o menos
• Gafas de seguridad (con ventilación indirecta) • Grasa de petróleo o sintética
Desembale la limpiadora a presión
1. Saque todo el contenido de la caja excepto el generador.
2. Corte la caja de arriba abajo por las cuatro esquinas para abrirla por
completo.
3. Antes de iniciar el montaje compruebe que no falte ninguno de los
elementos incluidos. Si falta algún elemento o si está dañado, llame
al 1-800-743-4115.
4. Antes del montaje, lubrique los sellos de juntas tóricas en todas las
conexiones con grasa de petróleo o sintética. Consulte el Manual del
operario, Lubricar las juntas tóricas. 10 11 12 14 15
Montaje de la limpiadora a presión
1. Coloque el mango (A) en los soportes para el mango (B) conectados a
la unidad principal. Asegúrese de que los orificios (C) en el mango estén
alineados con los orificios (C) en los soportes para el mango. 1
2. Inserte los pernos de cabeza redonda (D) a través de los orificios
desde el interior de la unidad y coloque una perilla de plástico (E)
desde el exterior de la unidad. Apriete a mano. 2
AVISO
Aflojando ambas perillas hacia la sección media sin roscar del
perno de sujeción, el mango superior puede plegarse hacia adelante para
almacenarse de forma plana sobre la parte superior del motor frío. NO
pliegue el mango mientras el motor esté caliente.
3. Inserte las correa de goma (F) a través de las ranura (G) en la parte trasera
de la bandeja de accesorios y tire firmemente por la parte frontal.
3
4. Coloque la bandeja de accesorios (J) sobre los orificios (H) en el
mango (visto desde el frente de la unidad). Inserte los tres broches
(K) hasta que estén al ras de la bandeja de accesorios. 4
5. Inserte los accesorios proporcionados en los espacios indicados en la
bandeja de accesorios. Consulte Cómo usar la bandeja de accesorios.
Conexión del cable de la batería
Aunque la unidad dispone de arranque eléctrico, también se puede arrancar
manualmente. Si decide no utilizar el arranque eléctrico, no será necesario
conectar el cable de la batería. La batería sellada en la limpiadora a presión
viene instalada previamente, a excepción del cable de dos clavijas.
1. Conecte los conectores de dos clavijas en la parte superior derecha de la
base de la limpiadora a presión hacia la parte posterior (vista desde la parte
posterior de la unidad). 5
2. Compruebe que las conexiones a la batería y a la limpiadora a presión
estén firmes y aseguradas.
AVISO Cargue la batería durante 24 horas antes del primer uso siguiendo las
instrucciones en la sección Cargador de batería.
Añada aceite para motor y combustible
AVISO DEBE rellenar adecuadamente el motor con aceite antes de
intentar arrancar la limpiadora a presión.
AVISO NO utilice gasolinas no homologadas, como E15 y E85.
NO mezcle aceite con gasolina ni realice modificaciones en el motor para
hacerlo funcionar con otros combustibles.
1. Mueva el generador a una zona al aire libre con una superficie lisa y
horizontal.
2. Limpie el área próxima al llenado de aceite y retire la tapa de llenado/
varilla de nivel de aceite ( ). 6
3. Sostenga el cuello de la puch de aceite que se proporcionó y retire el tapón.
4. Vierta lentamente los contenidos de la puch de aceite en la abertura de
llenado de aceite. Revisando el nivel de aceite continuamente, llene hasta
la marca FULL (orificio superior) de la varilla de nivel. 7
AVISO Haga pausas para permitir que el aceite se asiente. Limpie la
varilla siempre que compruebe el nivel de aceite. NO llene en exceso.
5. Vuelva a colocar la tapa/varilla de nivel de aceite y apriételas.
6. Limpie la zona al rededor del tapón del combustible (), y quítelo. 6
7. Lentamente, añada combustible limpio y fresco SIN PLOMO (M) al
tanque de combustible (L). Tenga cuidado de no llenar en exceso. Para
permitir que la gasolina se expanda, no lleve el depósito por encima de
la parte inferior del cuello del tanque de combustible. 8
8. Reemplace el tapón del combustible. Antes de arrancar el motor,
deje que se evapore el combustible que se haya derramado.
Mueva la limpiadora a presión a una
ubicación de operación segura
1. Mueva la limpiadora a presión a una zona al aire libre con una
superficie lisa y horizontal. 9
2. Deje un espacio de al menos 1.5 m (5 pies) en todos los lados de
la arandela de presión, incluyendo en lo alto para reducir el riesgo
de que el calor residual o los gases de escape enciendan materiales
combustibles cercanos.
Conecte la pistola pulverizadora
AVISO Retire y deseche las tapas de envío de la salida de alta presión de
la bomba y de la entrada de agua antes de conectar las mangueras.
1. Desenrolle la manguera de alta presión (P) y conecte un extremo de la
manguera a la base de la pistola pulverizadora (N). Apriete a mano. 10
2. Conecte el otro extremo de la manguera de alta presión (P) a la
salida de alta presión (Q) en la bomba. Apriete a mano. 11
Conecte el suministro de agua
1. Inspeccione el filtro del suministro de la manguera de jardín (R) para
detectar si hay daños. 12
AVISO Si el filtro del suministro está dañado o si éste falta, NO use la
limpiadora a presión, llame al 1-800-743-4115.
2. Limpie el filtro si es necesario. Consulte el manual del operario para
obtener instrucciones.
3. Deje correr agua fría por la manguera de riego durante
30 segundos para limpiar cualquier posible residuo. La longitud
de la manguera de jardín no debe sobrepasar los 15 m (50 pies).
Interrumpa la alimentación de agua y conecte la manguera de riego
(S) a la entrada de agua (T). Apriete a mano. 12
Encienda la limpiadora a presión
AVISO DEBE conectar y abrir completamente el suministro de agua
antes de arrancar el motor.
1. Utilice gafas de seguridad.
2. Abra el suministro de agua.
3. Apunte la pistola hacia una dirección segura y presione el botón rojo de
seguridad (U) en la pistola pulverizadora y tire del gatillo hasta que el
agua salga con un flujo constante.
13
4. Conecte la extensión de la boquilla (V) a la pistola pulverizadora (N).
Apriete a mano. 14
5. Jale hacia atrás el collarín de la extensión de la boquilla (V), inserte la
boquilla 7 en 1 (W) y suelte el collarín. Puede ser necesario girar la
boquilla 7 en 1 (W) para que se ajuste apropiadamente en la extensión
de la boquilla (V). Tire del lanza espuma para asegurarse de que esté
correctamente posicionado. 15
6. Pulse el interruptor de parada del motor (X) a la posición de
encendido (I u ON). 16
AVISO Esta unidad está equipada con un motor ReadyStart®.
El motor ReadyStart®no requiere ser cebado o ahogado.
AVISO Siempre desconecte el cargador de la batería antes de arrancar la
limpiadora a presión.
7. Marcha la lavadora a presión utilizando el modo eléctrico o en modo
manual:
Para el arranque con botón, oprima y mantenga oprimido el botón (Z)
hasta que arranque la limpiadora a presión. Para alargar la vida útil de los
componentes del arrancador, NO mantenga presionado el botón por más
de 5 segundos y haga una pausa por lo menos de 30 segundos entre los
intentos de arranque. 17
Para el arranque manual, colóquese en la posición que se recomienda,
tome el asa de arranque y jale lentamente hasta que sienta cierta
resistencia. Entonces tire con rapidez para arrancar el motor. Regrese
lentamente el asa de arranque. NO deje que la cuerda retroceda
bruscamente contra el arrancador. 18
AVISO Después de cada intento de arranque en el que el motor no
encienda, siempre apunte la pistola en una dirección segura, presione
el botón rojo de seguridad (U) y tire el gatillo de la pistola pulverizadora
para liberar la alta presión. 13
8. Apunte la pistola hacia la superficie que se va a limpiar. Presione el botón
rojo de seguridad (U) y tire del gatillo para comenzar a rociar. 13
Pare la limpiadora a presión
1. Suelte el gatillo de la pistola pulverizadora y deje que el motor trabaje
en ralentí por dos minutos.
2. Pulse el interruptor de parada del motor (X) a la posición de
encendido (0 u OFF). 16
3. Cierre el suministro de agua.
4. SIEMPRE apunte la pistola pulverizadora hacia una dirección segura.
Presione el botón de bloqueo del gatillo y apriete el gatillo de la pistola
pulverizadora para liberar el agua a alta presión retenida. La pistola
pulverizadora retiene agua a alta presión, incluso con el motor parado
y el suministro de agua desconectado.
5. Desconecte la manguera de jardín de la bomba.
6. Desconecte la manguera de alta presión de la bomba y la pistola
para almacenarlos. Para obtener instrucciones sobre almacenaje
prolongado, consulte el manual del operador.
7. Retírese las gafas de seguridad.
ADVERTENCIA El escape del motor contiene monóxido de carbono,
un gas tóxico que podría ocasionar la muerte en unos
minutos. DEBE evitar inhalarlo, tragarlo o que entre en
contacto con los ojos. Utilícelo SOLO en zonas apartadas de
ventanas, puertas y conductos de ventilación. Instale alarmas de
monóxido de carbono. NO use este producto en espacios cerrados,
aunque use ventiladores o abra las puertas y ventanas.
ADVERTENCIA Riesgo de lesiones en los ojos. El pulverizador
podría salpicar o empujar objetos y esto podría causar lesiones
graves. Cuando utilice o esté cerca de este dispositivo,
colóquese gafas de seguridad con ventilación indirecta
(salpicadura química) que cumplan con la disposición ANSI Z87.1.
NUNCA reemplace las gafas de seguridad o las gafas para tareas
secas por gafas de seguridad con ventilación indirecta.
ADVERTENCIA El retroceso (retracción rápida) del cable de
arranque tirará de la mano y el brazo hacia el motor con
fuerza, por lo que podría causar contusiones, esguinces,
fracturas de huesos u otras lesiones graves. NUNCA tire del
cable de arranque sin antes haber liberado la presión de la pistola
pulverizadora. Tire de la manilla del cable del motor de arranque
lentamente hasta que sienta resistencia, luego tire rápidamente. Sujete
firmemente la pistola rociadora con ambas manos cuando utilice los
modos de rociado potentes para evitar lesiones cuando se produzca el
retroceso de la pistola rociadora.
ADVERTENCIA Las patillas de las baterías, los terminales y los accesorios
relacionados contienen plomo y compuestos de plomo - sustancias químicas
declaradas cancerígenas y causantes de malformaciones congénitas por el Estado
de California. Lávese las manos después de manipular estos elementos.
1
A
C
B
C
3
F
G
2
ED
4
H
J
K
Lleno
Añadir
7
6
18
X
16
WV
15
U
13
10
9
V
14
N
N
P
LM
8
Puerto de escape
apuntado lejos
de los espacios
ocupados
Z
17
P
11
Q
R
S
12
T
5
