Brizo MultiChoice 75 Series User manual

92784 Rev. A
MultiChoice®Valve Trim
with Diverter
Installation Instructions
Owners Manual
75 Series
T755_
T756_
Write purchased model number here.
Table of Contents:
Warranty ............................................................................. Page 2
Installation Instructions ....................................................... Pages 3 - 6
Maintenance ....................................................................... Page 6
Replacement Parts ............................................................. Pages 8 - 9
1
You May Need
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given. This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary temperature knob adjustments at
the time of installation and further adjustments
may be necessary due to seasonal water
temperature change. YOU MUST inform the
owner/user of this requirement by following the
instructions. If you or the owner/user are unsure
how to properly make these adjustments, please
refer to page 5 and if still uncertain, call us at
1-877-345-BRIZO (2749).
After installation and adjustment, you must afx
your name, company name and the date you
adjusted the temperature knob to the caution label
provided and apply or attach the label to the back
side of the closest cabinet door and the warning
label to the water heater. Leave this Instruction
Sheet for the owner’s/user’s reference.
WARNING: This thermostatic bath valve is
designed to minimize the effects of outlet water
temperature changes due to inlet pressure and
temperature changes, commonly caused by
dishwashers, washing machines, toilets and
the like. It may not provide protection from hot
water burns when there is a failure of other
temperature controlling devices elsewhere
in the plumbing system, if the temperature
knob is not properly set or if the hot water
temperature is changed after the settings
are made or if the water inlet changes due to
seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water ow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.

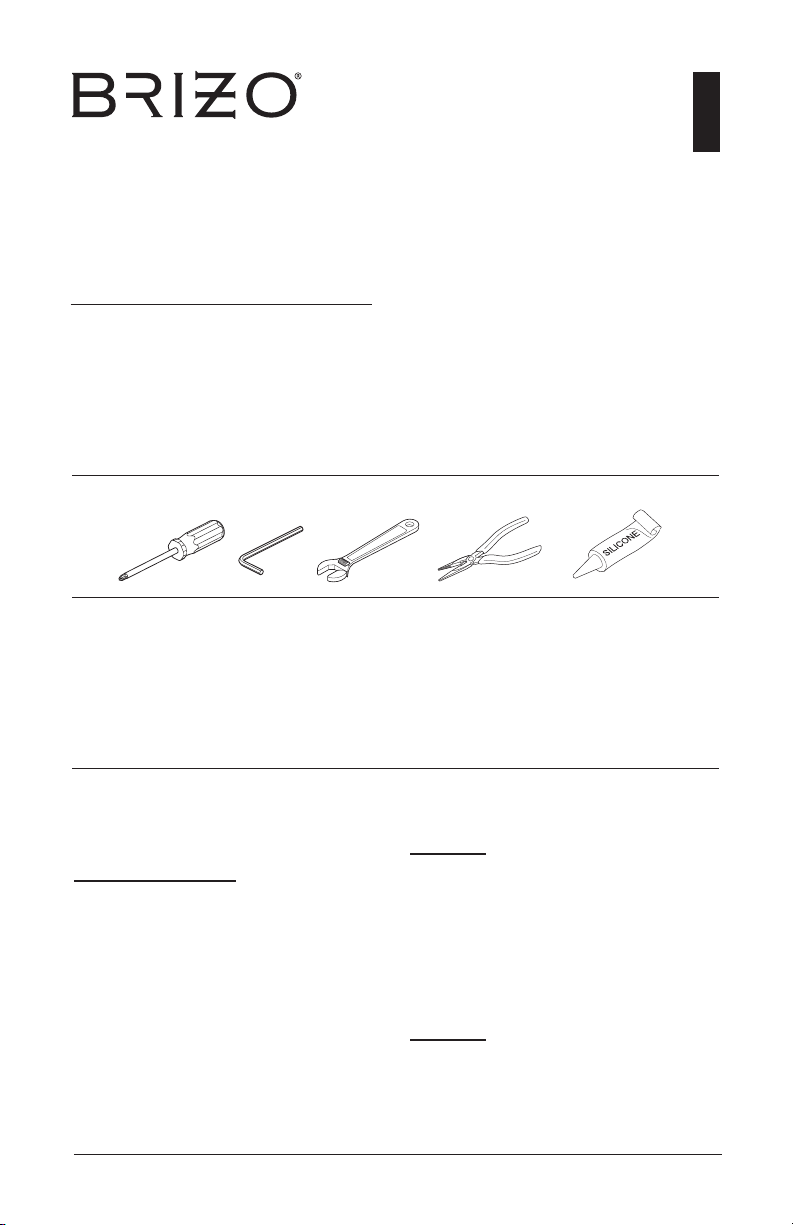

For easy installation of your Brizo®faucet you
will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings,care, and
maintenance information.
02/21/2018
92784

92784 Rev. A
www.brizo.com
2
Parts and Finish
All parts (other than electronic parts and batteries) and finishes of this Brizo®faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for as long as the original consumer pur-
chaser owns the home in which the faucet was first installed or, for commercial users, for 5 years from the date
of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Brizo®faucet are warranted to the original consumer purchaser to
be free from defects in material and workmanship for 5 years from the date of purchase or, for commercial users, for
one year from the date of purchase. No warranty is provided on batteries.
Brizo Kitchen & Bath Company will replace, FREE OF CHARGE, during the applicable warranty period, any part or
finish that proves defective in material and/or workmanship under normal installation, use and service. If repair or
replacement is not practical, Brizo Kitchen & Bath Company may elect to refund the purchase price in exchange for
the return of the product. These are your exclusive remedies.
Brizo Kitchen & Bath Company recommends using a professional plumber for all installation and repair. We also rec-
ommend that you use only genuine Brizo®replacement parts.
Brizo Kitchen & Bath Company shall not be liable for any damage to the faucet resulting from misuse, abuse, neglect
or improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care
and cleaning instructions.
Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:
Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
Proof of purchase (original sales receipt) from the original purchaser must be made available to Brizo Kitchen & Bath
Company for all warranty claims unless the purchaser has registered the product with Brizo Kitchen & Bath Company.
This warranty applies only to Brizo®faucets manufactured after January 1, 1995 and installed in the United States of
America, Canada and Mexico.
BRIZO KITCHEN & BATH COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED
WARRANTY ON THE FAUCET. Some states/provinces do not allow the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you special
legal rights. You may also have other rights which vary from state/province to state/province.
This is Brizo Kitchen & Bath Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at
www.Brizo.com, email us at [email protected] or call us at the applicable number above.
Limited Warranty on Brizo®Faucets
© 2018 Masco Corporation of Indiana
Cleaning and Care
Care should be given to the cleaning
of this product. Although its nish is
extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.

92784 Rev. A
3
75 Series Installation
1

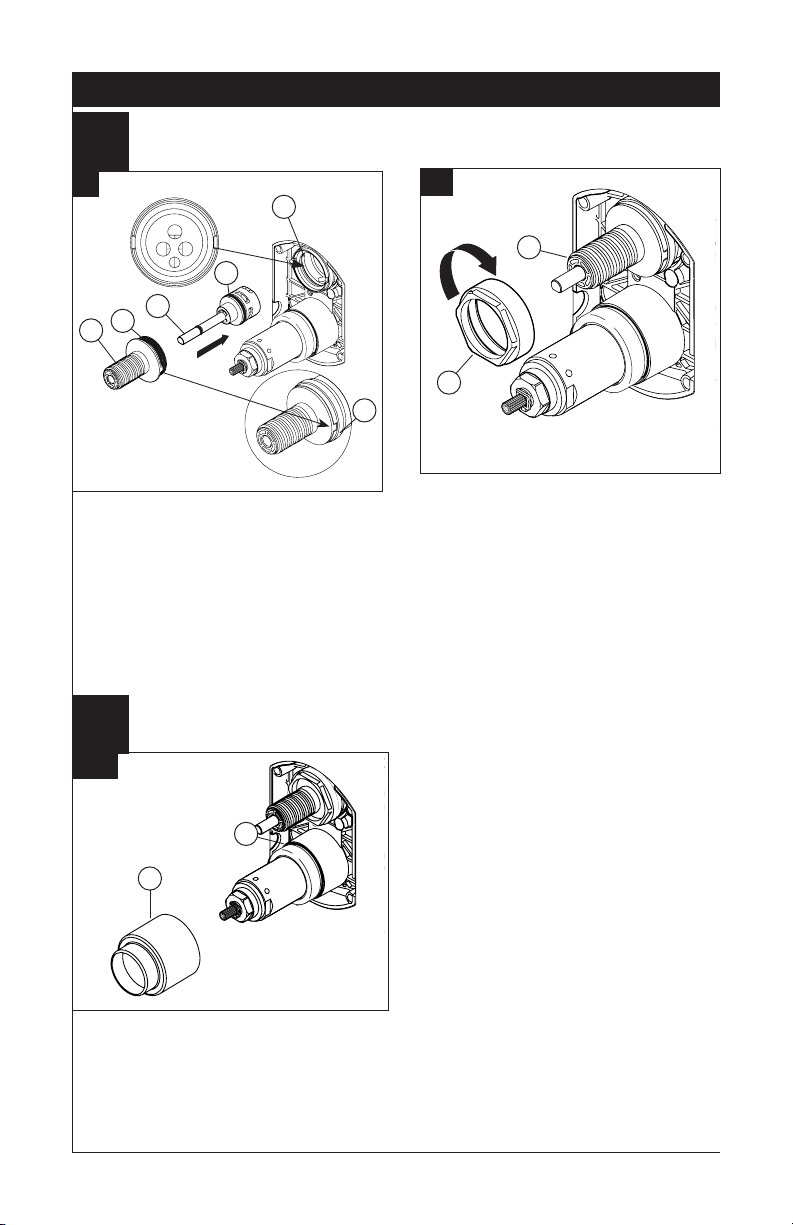

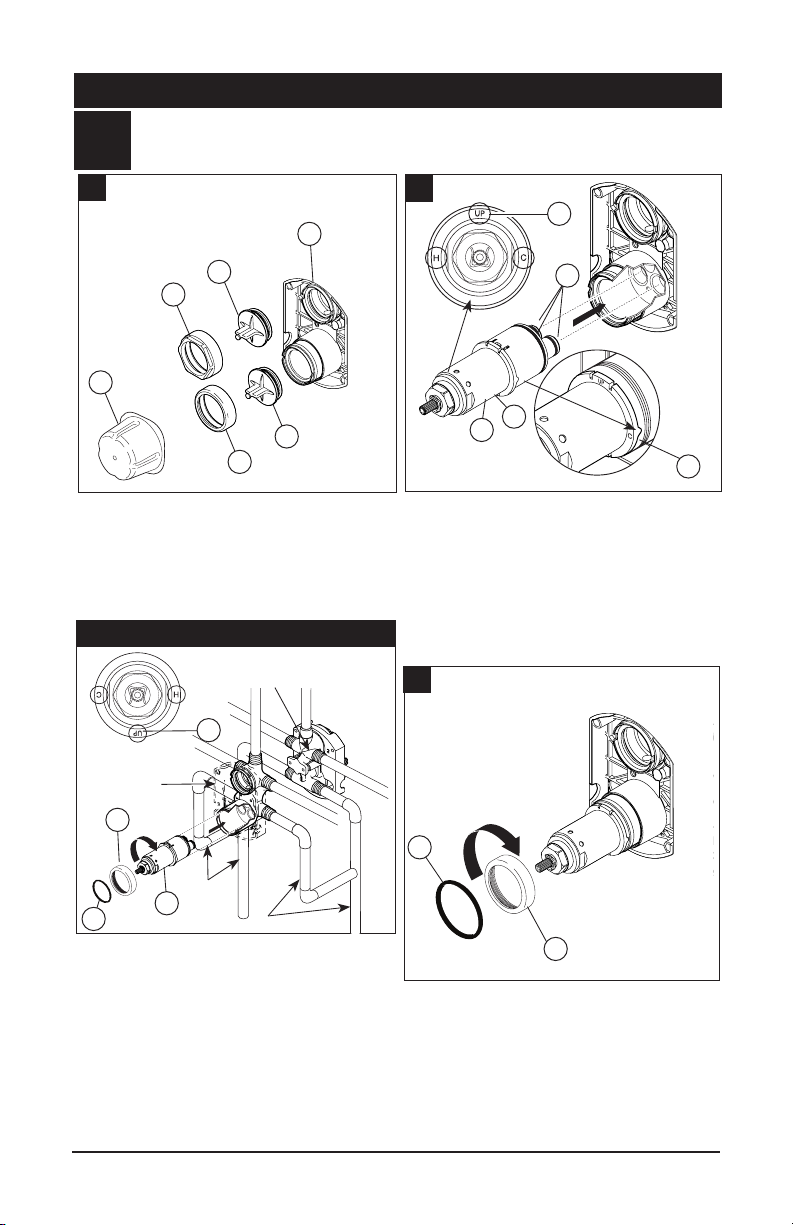

Cartridge Installation
A.
Turn off water supplies. Remove cover (1),
bonnet nuts (2) and test caps (3) from the rough-
in body (4). Place a bucket or small container over
the front of the valve body and slowly open the
water supplies to ush any debris from the supply
lines before installing the cartridge. Turn the water
supplies back off.
1
2
3
2
4
3
B.
Rotate the valve cartridge (1) so the word “UP”
(2) appears on the top. The “H” must be on the
hot side and the “C” must be on the cold side. Add
silicone lube to the three o-rings (3) shown above
to make the cartridge easier to install and remove
from the valve body. Insert cartridge into valve
body as shown. Ensure the keys on the body are
fully engaged with the slots in the body (4). A light
coating of plumbers grease applied to o-rings may
aid in assembly.
2
3
14
4
Thread bonnet nut (2) onto cartridge. Hand tighten
securely. Slide o-ring (1) over the cartridge and
bonnet.
C.
2
1
For the exceptions of back to back or reverse
installations (hot on right and cold on left) only:
Rotate valve cartridge (1) so “H” is on the hot side
and “C” is on the cold side and the word “UP” (2)
appears on the bottom. Apply silicone lube to the
three o-rings shown above to make the cartridge
easier to install and remove from the rough-in body.
Install the cartridge making sure that the keys are
fully engaged with the slot in the rough-in body (see
step B). Slide o-ring (3) and bonnet nut (4) over the
cartridge and thread onto the rough-in body. Hand
tighten securely.
Back to back Installation
Cold
Hot
Normal Installation
(changes not required)
Reverse
Installation
2
4
1
3

92784 Rev. A 4
75 Series Installation
2

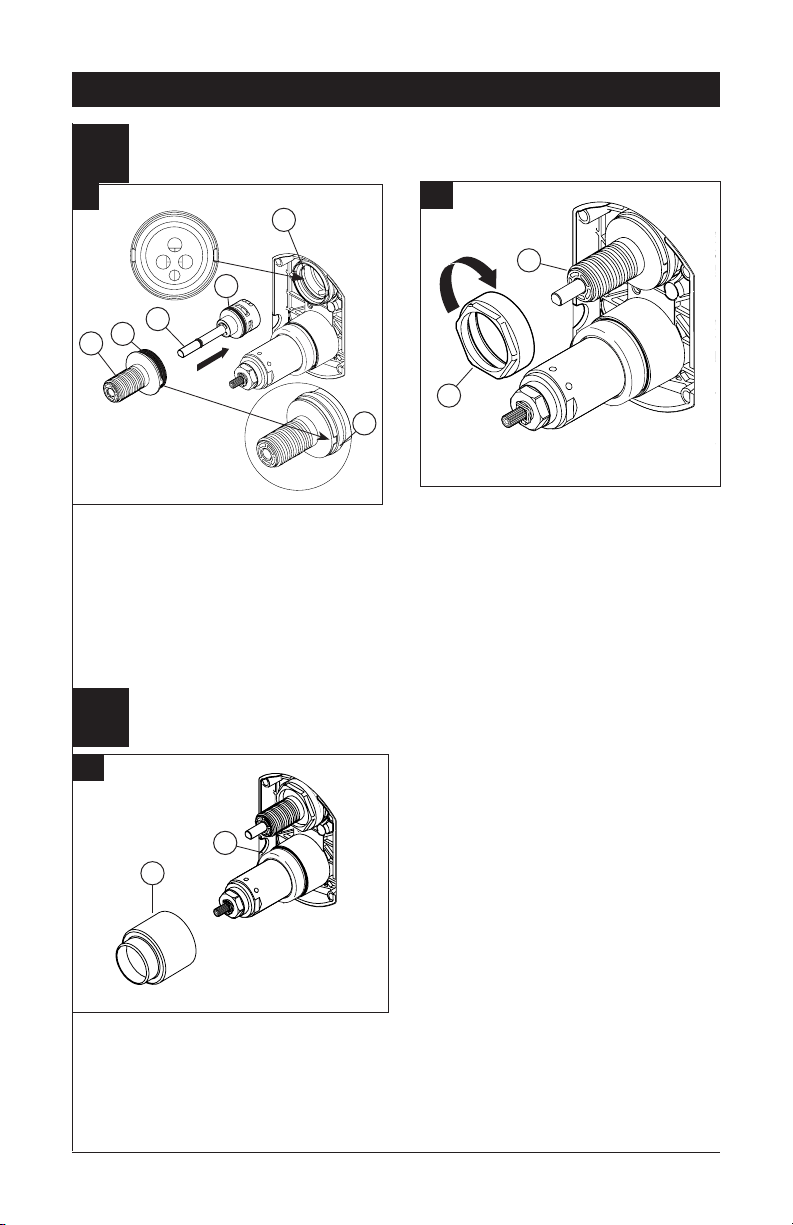

Diverter Cartridge Installation
Slip-On Installation
Slide bonnet nut (1) over diverter sleeve (2) and
thread into rough-in body.
Hand tighten securely.
B.
FOR DIVERTER CARTRIDGE INSTALLATION:
Apply silicone lube to the o-ring (2) to make
the diverter sleeve (3) easier to install diverter
cartridge.
Rotate the diverter cartridge (1) so the pin is at
the bottom for proper installation.
Apply silicone lube to the o-rings (4) to make
the diverter sleeve (3) easier to install diverter
cartridge.
Align diverter sleeve so that the notches are in
the same position as the notches on rough-in
body (5).
A.
3
1
5
2
1
2
5
4
Trim Sleeve Installation
Slide trim sleeve (1) over the bonnet (2),
cartridge, and rough-in body.
Ensure sleeve is properly positioned over the
front of cartridge.
1
2
A.
3
Trim Installation

92784 Rev. A
Escutcheon Installation
For finished wall thickness up to 1 1/8". Secure
the backplate (1) to the rough-in body (2) using
4 screws (3) provided. Note: Be sure backplate
is oriented front side forward and markings
are visible. Slide escutcheon (4) over diverter
cartridge, thread trim nut (5) provided onto diverter
sleeve.Note: For thick wall installation, order
installation kit RP90545p to support nished
wall thickness up to 2 1/8". On rough or uneven
surfaces it is necessary to apply caulk around the
backplate (1) to supplement the seal. Do not caulk
the drip notch in the bottom of the backplate (1).
Do not caulk the escutcheon (4).
B.
3
1
2
4
5
5
3
Trim Installation
75 Series Installation
D.
2
Adjust temperature limit stop! Turn on water
supplies; LET THE WATER RUN AT BOTH
FULL HOT AND FULL COLD TO ENSURE
THE WATER IS RUNNING AS HOT/COLD AS
POSSIBLE. Place a thermometer in a plastic
tumbler, and hold the tumbler in the water stream.
Place the temperature handle (1) onto the splines
(2), then rotate the temperature handle until you
achieve your maximum desired temperature
from the outlet (not more than 120° or the lower
temperature mandated by your local plumbing
code).
Remove the temperature handle and replace
onto the splines (2), making sure that the
temperature handle limit stop (4) hits against the
volume handle limit stop (3) as shown. Secure
temperature handle with set screw (5) using the
allen wrench (6). Insert set screw cover (7)
1
4
Installation and Adjustment of the Temperature Handle
Failure to do so may cause injury.
3
Volume Handle Installation
Install volume control handle base (1) with lever
pointing down (6 o'clock) as shown. Install the
set screw (2) to tighten the handle base to the
cartridge, then secure the handle blade (3) to
the handle base with the set screw (4).
1
2
4
3
C.
5
76

92784 Rev. A 6
4
Valve Trim Installation
75 Series Installation
Potential scald or thermal shock injury could result due to cross ow if outlet at
the shower is blocked or restricted (e.g., pause control on showerhead). Be sure
to point showerhead away from you when re-starting ow or install inlet check
valves on both supply lines to prevent possible injury.
A.
2
1
3

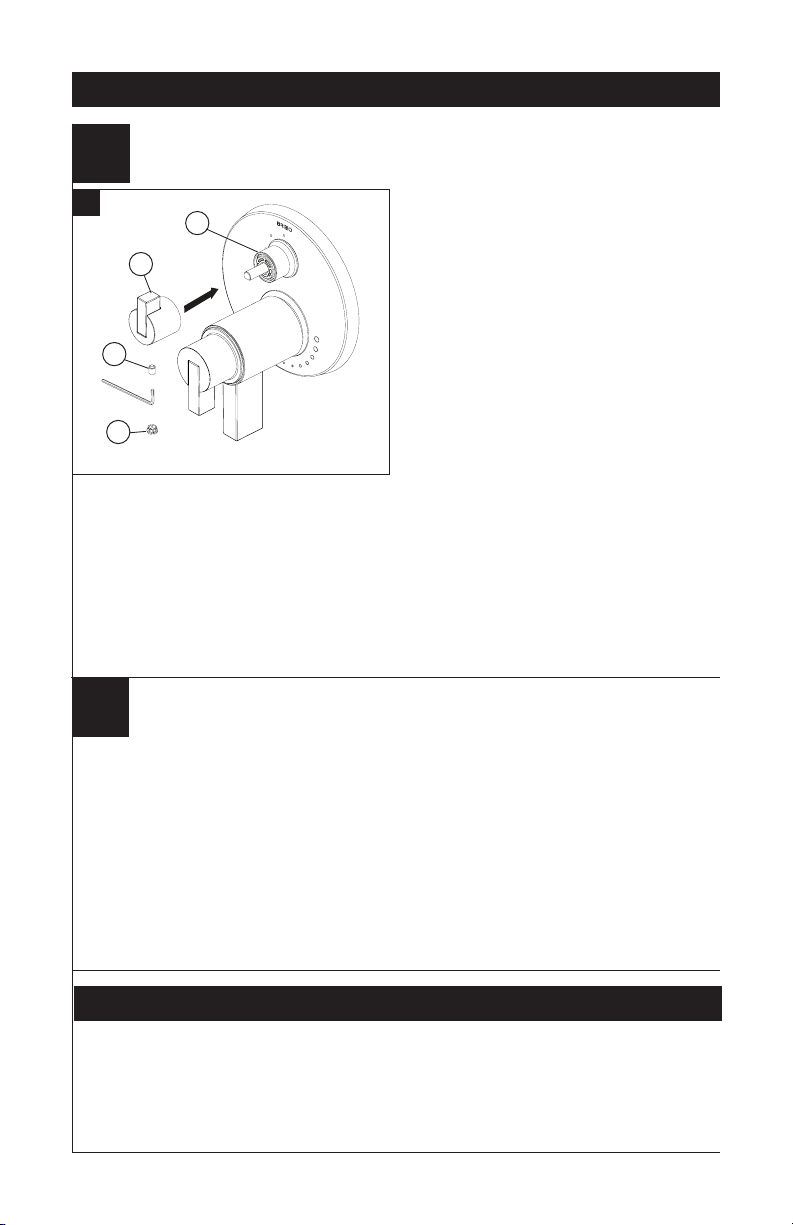

Diverter Handle Installation
Insert diverter handle (1) onto trim sleeve (2).
Using a allen wrench, insert set screw (3) into
handle (1). Applying pressure, insert set screw
cover (4) until properly seated.
75 Series Maintenance
Faucet leaks from showerhead:
SHUT OFF WATER SUPPLIES. Replace Cartridge
Assembly –Repair Kit RP47201.
If water does not ow:
Verify that the hot side of the cartridge is installed
on the hot water supply line. If it is not, turn off
water supplies and ip cartridge.
4
5

92784 Rev. A
7

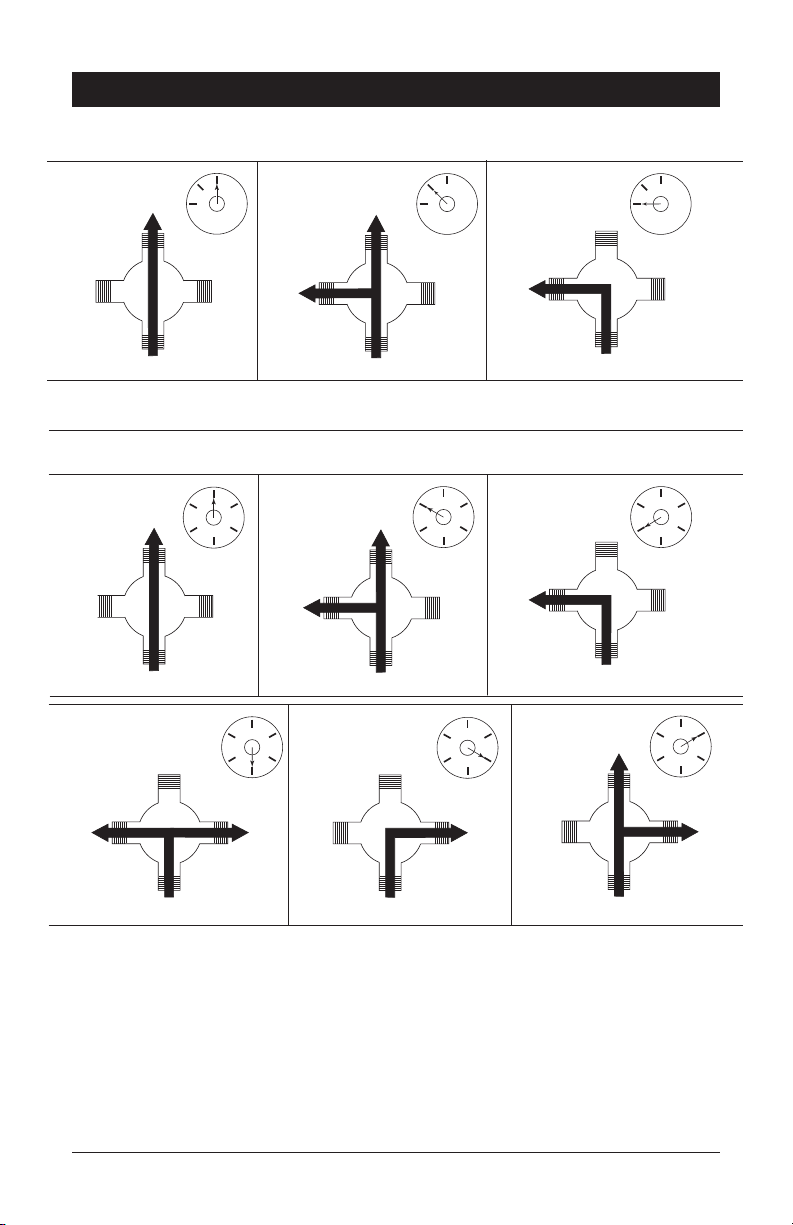

2nd Position *
2 ª Posición *
2e position *
3rd Position
3 ª posición
3e position
1st Position
1 ª posición
1ère position
2nd Position **
2 ª Posición **
2e position **
3rd Position
3 ª posición
3e position
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée
4th Position **
4 ª posición **
4e position **
5th Position
5 ª posición
5e position
6th Position **
6 ª posición **
6e position **
Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement
de l’eau pour les inverseurs à 3 positions
Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement
de l’eau pour les inverseurs à 6 positions
In / Entrada / Entrée In / Entrada / Entrée
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
** Shared positions do not exist in non-shared cartridges.
** Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
** Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
*Shared positions do not exist in non-shared cartridges.
*Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
*Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
1st Position
1 ª posición
1ère position
Diverter Handle Reference Sheet

92784 Rev. A

92784 Rev. A
Instrucciones para la
instalación del Accesorio de
la Válvula MultiChoice®con
desviador
Manual para propietarios
Serie 75
T755_
T756_
Escriba el número del modelo comprado.
Tabla de contenido:
Garantía ............................................................................. Página 2
Instrucciones de instalación ............................................... Páginas 3 - 6
Mantenimiento .................................................................... Página 6
Piezas de repuesto ............................................................ Páginas 8 - 9
1
Puede necesitar
ADVERTENCIA: Este sistema/dispositivo debe estar
congurado por el instalador para asegurar una
temperatura máxima segura. Cualquier cambio en el ajuste
puede aumentar la temperatura de descarga por encima del
límite considerado seguro y puede resultar en quemaduras
por agua caliente.
AVISO PARA EL INSTALADOR: ¡ATENCIÓN! Como el
instalador de esta válvula, es su responsabilidad de
INSTALAR y AJUSTAR correctamente esta válvula
según las instrucciones proporcionadas. Esta válvula
no se ajusta automáticamente a los cambios de
temperatura de entrada, por lo tanto, alguien debe
hacer los ajustes necesarios con la perilla de control
de temperatura en el momento de la instalación y
ajustes adicionales pueden ser necesarios debido
a cambios estacionales de la temperatura del agua.
USTED DEBE informar al propietario/ usuario de este
requisito siguiendo las instrucciones. Si usted o el
dueño/consumidor no está seguro de como hacer estos
ajustes, consulte la página 5 y si aún tiene duda, llámenos
al 1-877-345-BRIZO (2749).
Después de la instalación y el ajuste, debe colocar su
nombre, nombre de la empresa y la fecha en que ajustó
la perilla de control de la temperatura a la etiqueta de
precaución proporcionada y aplique o pegue la etiqueta en
la parte trasera de la puerta del armario más cercano y la
etiqueta de advertencia al calentador de agua. Deje esta
hoja de instrucciones para referencia del propietario
/usuario.
ADVERTENCIA: Esta válvula termostática de baño
está diseñada para minimizar los efectos de los
cambios de temperatura del agua de salida debido
a cambios de presión y temperatura, causados
habitualmente por los lavaplatos, las lavadoras, los
inodoros y otros aparatos similares. Puede no ofrecer
protección contra las quemaduras por agua caliente
cuando hay un fallo de otros dispositivos para el
control de temperatura en otras partes del sistema de
plomería, si la perilla para el control de la temperatura
no está congurada correctamente o si se cambia
la temperatura del agua caliente después de realizar
los ajustes o si el agua admisión cambia debido a los
cambios estacionales.
ADVERTENCIA: No instale un dispositivo de cierre
en cualquiera de las tuberías de salida de agua de
esta válvula. Cuando este tipo de dispositivo cierra
el ujo del agua, pueda aminorar el propósito de la
válvula para balancear las presiones del agua caliente
y fría.
Para una fácil instalación de su llave de agua/
grifo Brizo®va a necesitar:
• LEER TODAS las instrucciones completamente
antes de comenzar.
• LEER TODAS las advertencias, cuidados, e
información de mantenimiento.
02/21/2018
92784

92784 Rev. A
www.brizo.com
2
Piezas y Acabado
Todas las piezas (menos las piezas electrónicas y las pilas) y acabados de esta llave de agua - grifo Brizo® están
garantizados al consumidor comprador original, de estar libres de defectos en materiales y mano de obra durante el
tiempo que el comprador original sea dueño de la casa en la cual la llave de agua fue instalada por primera vez o,
para los usuarios comerciales, por cinco (5) años desde la fecha de compra.
Piezas electrónicas y las baterías/pilas (si aplicable)
Las piezas electrónicas (excepto las baterías), sea el caso, de este grifo Brizo® están garantizadas al consumidor
comprador original, de estar libres de defectos en materiales y mano de obra durante 5 años desde la fecha de com-
pra o, para los usuarios comerciales, durante un año desde la fecha de compra. La garantía no cubre las baterías.
Brizo Kitchen & Bath Company reparará o reemplazará, SIN COSTO ALGUNO, durante el período de garantía
aplicable, cualquier pieza o acabado que presente defectos en materiales y/o mano de obra bajo instalación, uso y
servicio normal. Si la reparación o sustitución no es práctica, Brizo Kitchen & Bath Company podrá optar reintegrarle
el precio de la compra a cambio de la devolución del producto. Estos son sus únicos recursos.
Brizo Kitchen & Bath Company recomienda que use un plomero profesional para todas las instalaciones y repara-
ción. También recomienda que utilice sólo piezas de repuesto Brizo®.
Brizo Kitchen & Bath Company no será responsable de cualquier daño a la llave de agua/grifo resultante del uso
indebido, abuso, negligencia o uso inapropiado o instalación realizada de forma incorrecta, mantenimiento o repara-
ción, incluyendo el no seguir las instrucciones de cuidado y limpieza aplicables.
Las piezas de repuesto se pueden obtener llamando al número que figura más abajo o escribiendo a:
En los Estados Unidos y Mexico: En Canadá:
Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La prueba de compra (recibo original de venta) del comprador original debe ponerse a la disposición de Brizo
Kitchen & Bath Company para todos los reclamos de garantía a menos que el comprador haya registrado el pro-
ducto con Brizo Kitchen & Bath Company. Esta garantía se aplica solamente a las llaves de agua/grifos Brizo®fabri-
cadas después de 1 de enero de 1995 e instalados en los Estados Unidos de América, Canadá y México.
BRIZO KITCHEN & BATH COMPANY NO SERÁ RESPONSABLE POR DAÑOS ESPECIALES, INCIDENTALES O
CONSECUENTES (INCLUYENDO CARGOS DE LABOR) YA SEAN RESULTANTES DEL INCUMPLIMIENTO DE
CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA/GRIFO. Algunos estados/provincias no
permiten la exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y
exclusiones pueden no aplicarle en su caso.
Esta garantía le otorga derechos legales especiales, y usted también puede tener otros derechos que varían de
estado/provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Brizo Kitchen & Bath Company’s, y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor vea nuestra sección de Preguntas
Frecuentes sobre la garantía www.Brizo.com, email us at [email protected].
Garantía Limitada de las llaves de agua/grifos Brizo®
© 2018 Masco Corporación of Indiana
Limpieza y Cuidado
Se debe tener cuidado con la limpieza
de este producto. Aunque su acabado
es extremadamente resistente, puede
ser dañado por abrasivos o pulimentos
ásperos. Para limpiar, simplemente frote
con un paño húmedo y seque con una
toalla suave.

92784 Rev. A
3
Instalación de la Series 75
1
Instalación del cartucho
A.
Cierre los suministros de agua. Quite la tapa (1), las
tuercas tapas (2) y las tapas de prueba (3) del cuerpo de
la tubería preliminar detrás de la pared (4). Coloque una
cubeta o recipiente pequeño sobre el frente del cuerpo
de la válvula y abra lentamente los suministros de agua
para eliminar cualquier residuo de las líneas de suministro
antes de instalar el cartucho. Cierre otra vez el agua de
suministro.
1
2
3
2
4
3
B.
Gire el cartucho de la válvula (1) de manera que la palabra
"UP" (2) aparezca en la parte superior. La "H" debe
estar en el lado caliente y la "C" debe estar en el lado frío.
Agregue lubricante de silicona a las tres juntas tóricas
(3) que se muestran arriba para facilitar la instalación
del cartucho y retirar del cuerpo de la válvula. Inserte el
cartucho en el cuerpo de la válvula como se muestra.
Asegúrese de que los dentados en el cuerpo están
totalmente encajados en las ranuras en el cuerpo (4). La
aplicación de una ligera capa de grasa de plomeros a las
juntas tóricas puede facilitar el montaje.
2
3
14
4
Enrosque la tuerca tapa (2) en el cartucho. Apriete a
mano de forma segura. Deslice la junta tórica (1) sobre el
cartucho y el casquete.
C.
2
1
Solo para las excepciones de dorso con dorso o
instalaciones inversas (caliente en la derecha y fría en la
izquierda): Gire el cartucho de la válvula (1) de forma que
la "H" esté en el lado caliente y la "C" en el lado frío y la
palabra "UP" (2) aparece en la parte inferior.
Aplique lubricante de silicona en las juntas tóricas
mostradas para facilitar la instalación del cartucho y quitar
del cuerpo de la tubería preliminar. Instale el cartucho
asegurándose de que los dentados están totalmente
encajados en la ranura en el cuerpo de la tubería preliminar
(véase el paso B). Deslice la junta tórica (3) y la tuerca tapa
(4) sobre el cartucho y enrosque en el cuerpo de la tubería
preliminar. Apriete con la mano de forma segura.
Instalación de dorso con dorso.
Fría
Caliente
Instalación normal
(no se requieren cambios)
Instalación
inversa
2
4
1
3

92784 Rev. A 4
Instalación de la Series 75
2
Instalación del cartucho de desvío
Instalación deslizable
Deslice la tuerca tapa (1) sobre el casquillo desviador (2)
y enrosque en el cuerpo de la tubería preliminar.
Apriete a mano de forma segura.
B.
PARA LA INSTALACIÓN DEL CARTUCHO DE DESVÍO:
Aplique lubricante de silicona a la junta tórica (2) para
facilitar la instalación del cartucho desviador con el
casquillo desviador (3).
Gire el cartucho desviador (1) de manera que el pasador
esté en la parte inferior para su correcta instalación.
Aplique el lubricante de silicona a las juntas tóricas (4)
para facilitar la instalación del cartucho desviador con el
casquillo desviador (3).
Alinee el casquillo desviador de manera que las muescas
están en la misma posición que las muescas en el cuerpo
de la tubería preliminar (5).
A.
3
1
5
2
1
2
5
4
Instalación del casquillo del accesorio
Deslice el casquillo del accesorio (1) sobre el casquete (2),
el cartucho y el cuerpo de la tubería preliminar.
Asegúrese que el casquillo está correctamente colocado
sobre el frente del cartucho
1
2
A.
3
Instalación del accesorio

92784 Rev. A
5
3
Instalación del accesorio
Instalación de la Series 75
D.
¡Ajuste del tope límite de la temperatura!
Abra los suministros de agua: DEJE QUE AMBOS, EL AGUA EL CALIENTE Y LA FRÍA, CORRAN COMPLETAMENTE
PARA ASEGURAR QUE FLUYAN LO MÁS CALIENTE Y FRÍA POSIBLE. Coloque un termómetro en un vaso plástico,
y sosténgalo bajo el chorro de agua. Coloque la manija de la temperatura (1) en las ranuras (2), y gire la manija de
temperatura hasta alcanzar su máxima temperatura deseada de salida (no más de 120° o de la temperatura más baja
autorizada por su código de plomería local).
Retire la manija de temperatura y vuelva a colocarla en las ranuras (2), asegurándose de que la manija que limita la
temperatura (4) quede contra el tope límite del volumen (3) como se muestra. Fije la manija de la temperatura con el
tornillo de jación (5) usando la llave allen (6). Inserte la tapa del tornillo de jación (7).
Instalación y ajuste de la perilla del control de temperatura. El omitirlo
pudiera resultar en lesiones.
Instalación de la chapa de cubierta
Para paredes de grosor hasta de 1 1/8". Fije la placa
trasera (1) al tubo prelimiar detrás de la pared (2) usanso
los 4 tornillos (3) proporcionados. Nota: Asegúrese que
la chapa trasera está en dirección hacia adelante
y que las marcas quedan visibles. Deslice la chapa
de cubierta (4) sobre el cartucho desviador, atornille la
tuerca del accesorio (5) que se incluye en el casquillo
desviador. Nota: para instalaciones en paredes
gruesas, ordene el juego de piezas RP90545 para
soporte hasta de 2 1/8" de grosor. En supercies
irregulares o desiguales, es necesario aplicar masilla
alrededor de la placa trasera (1) para complementar el
sello. No selle la muesca de goteo en la parte inferior de
la placa trasera (1). No selle la chapa (4).
B.
Instalación de la mania para el volumen
Instale la base de la manija para el control del volumen
(1) con la palanca señalando hacia abajo (6 en el reloj)
como se muestra. Instale el tornillo de jación (2) para
apretar la base de la manija al cartucho, luego asegure
el mango de la manija (3) a la base de la manija con el
tornillo de jación (4).
C.
3
1
2
4
5
1
2
4
3
2
1
43
5
76

92784 Rev. A 6
4
Instalación del accesorio de la válvula
Instalación de la Series 75
Existe la posibilidad de lesión por escaldadura o de choque térmico resultante de un ujo cruzado en el
caso que la salida de la regadera/ducha está bloqueada o restringida (por ejemplo, pause el control de la
cabeza de la regadera/ducha). Asegúrese de apuntar la regadera/ducha alejado de usted cuando vuelva
a iniciar el ujo o instale las válvulas de retención de la entrada en ambas líneas de suministro para evitar
posibles lesiones.
A.
Instalación del desviador de la manija
Inserte la manija del desviador (1) sobre el casquillo del
accesorio (2). Usando una llave allen, inserte el tornillo de
jación (3) en la manija (1). Aplicando presión, inserte la
tapa del tornillo de ajuste (4) hasta que esté bien asentada.
2
1
3
4
Mantenimiento de la Series 75
Si el agua se ltra por la llave de agua de la regadera:
CIERRE LOS SUMINISTROS DE AGUA. Cambie el
ensamble del cartucho – Piezas de repuesto RP47201
Si el agua no uye:
Asegúrese que el lado caliente del cartucho está
instalado en la línea de suministro de agua caliente.
Si no lo está, cierre el abastecimiento de agua y voltee
el cartucho.
5

92784 Rev. A
7
Hoja de referencia para la manija desviadora
2nd Position *
2 ª Posición *
2e position *
3rd Position
3 ª posición
3e position
1st Position
1 ª posición
1ère position
2nd Position **
2 ª Posición **
2e position **
3rd Position
3 ª posición
3e position
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée
4th Position **
4 ª posición **
4e position **
5th Position
5 ª posición
5e position
6th Position **
6 ª posición **
6e position **
Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement
de l’eau pour les inverseurs à 3 positions
Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement
de l’eau pour les inverseurs à 6 positions
In / Entrada / Entrée In / Entrada / Entrée
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
** Shared positions do not exist in non-shared cartridges.
** Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
** Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
*Shared positions do not exist in non-shared cartridges.
*Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
*Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
1st Position
1 ª posición
1ère position

92784 Rev. A

92784 Rev. A
Instructions d’installation
Soupape MultiChoice® avec
inverseur
Manuel d’utilisation
Série 75
T755_
T756_
Inscrivez le numéro du modèle acheté ici
Table des matières:
Garantie ............................................................................. Página 2
Instructions d’installation .................................................... Páginas 3 - 6
Maintenance ....................................................................... Página 6
.
Pièces de rechange .......................................................... Páginas 8 - 9
1
Ce dont vous pouvez avoir besoin
ATTENTION: Ce système ou cet appareil doit être réglé
par l’installateur pour que sa température maximale soit
sans danger. Tout changement du réglage peut entraîner
une hausse de température au delà de la limite considérée
sécuritaire et occasionner l’ébouillantage.
AVIS À L’INSTALLATEUR: ATTENTION! - En qualité
d’installateur de cette soupape, vous avez la
responsabilité de L’INSTALLER et de la RÉGLER
correctement selon les instructions fournies. Cette
soupape ne s’adapte pas automatiquement aux
uctuations de la température de l’eau d’alimentation.
Par conséquent, il faut régler le bouton de température
maximale au moment de l’installation et il peut être
nécessaire de faire de nouveaux réglages par la
suite en raison des uctuations saisonnières de
la température de l’eau. VOUS DEVEZ informer le
propriétaire ou l’utilisateur de cette exigence. En cas de
doute quant à la marche à suivre pour faire ces réglages,
veuillez consulter la page 5 Si vous avez encore des
doutes, veuillez appeler au 1-877-345-BRIZO (2749).
Après avoir terminé l’installation et le réglage, vous devez
inscrire, sur l’étiquette de mise en garde fournie, votre nom,
le nom de votre entreprise et la date à laquelle vous avez
réglé le bouton de température maximale, puis xer
l’étiquette à l’endos de la porte de la coiffeuse. Vous
devez également xer l’étiquette d’avertissement au
chauffe-eau. Veuillez laisser ce feuillet d’instructions
au propriétaire ou à l’utilisateur pour qu’il puisse le
consulter au besoin.
MISE EN GARDE: Ce robinet thermostatique à
équilibrage de pression pour baignoire est conçu
pour limiter les effets des uctuations de température
de l’eau causées par les variations de la pression
d’alimentation attribuables au fonctionnement d’un
lave-vaisselle, d’une machine à laver, d’un cabinet
d’aisances ou d’un autre appareil qui consomme
de l’eau. Il peut ne pas protéger l’utilisateur contre
l’échaudage en cas de défectuosité d’un autre
dispositif de régulation de la température, de réglage
erroné du bouton de température maximale, de
modication de la température de l’eau chaude après
le réglage du bouton de température maximal ou de
uctuation saisonnière de la température de l’eau
d’alimentation.
MISE EN GARDE: N’installez pas de dispositif d’arrêt
sur une sortie quelconque de cette soupape. En
interrompant l’écoulement de l’eau, ce dispositif peut
empêcher la soupape d’équilibrer les pressions d’eau
chaude et d’eau froide.
Pour installer votre robinet Brizo® facilement,
vous devez:
• LIRE TOUTES les instructions complètement
avant de débuter.
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien.
02/21/2018
92784

92784 Rev. A
www.brizo.com
2
Pièces et finis
Toutes les pièces et tous les finis de ce robinet Brizo® sont protégés contre les défectuosités du matériau et les vices
de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure
propriétaire de la maison dans laquelle l’accessoire a été installé. Dans le cas d’une utilisation commerciale, la
garantie est de 5 ans à compter de la date d’achat.
Composants électroniques et piles (le cas échéant)
Si ce robinet Brizo® comporte des composants électroniques, ces composants (à l’exception des piles) sont protégés
contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui
est d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un
an à compter de la date d’achat. Aucune garantie ne couvre les piles.
Pendant la période de garantie applicable, Brizo Kitchen & Bath Company réparera ou remplacera GRATUITEMENT
toute pièce qui présentera une défectuosité de matériau et/ou un vice de fabrication pour autant que le produit ait été
installé, utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer le produit, Brizo Kitchen &
Bath Company pourra rembourser le prix d’achat en échange du produit retourné. Il s’agit de vos seuls recours.
Brizo Kitchen & Bath Company recommande de confier l’installation et la réparation à un plombier professionnel.
Nous vous recommandons également d’utiliser uniquement des pièces de rechange d’origine Brizo®.
Brizo Kitchen & Bath Company se dégage de toute responsabilité à l’égard de toute détérioration du produit résul-
tant d’une usure raisonnable et des dommages causés par un mauvais usage, un usage abusif, la négligence ou
l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les
dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.
Vous pouvez obtenir des pièces de rechange en appelant au numéro de téléphone ci-dessous ou en écrivant à:
Aux États-Unis et au Mexique: Au Canada:
Brizo Kitchen & Bath Company Masco Canada Limited, Groupe plomberie
Product Service Centre de services techniques
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La preuve d’achat (reçu original) du premier acheteur doit être présentée à Brizo Kitchen & Bath Company pour
toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath
Company. La présente garantie s’applique uniquement aux accessoires Brizo®installés aux États-Unis d’Amérique,
au Canada et au Mexique.
BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES
PARTICULIERS, CONSÉCUTIFS ET INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’ŒUVRE ) QUI
DÉCOULENT D’UNE RUPTURE D’UNE GARANTIE IMPLICITE OU EXPLICITE DU ROBINET. Dans les États ou les
provinces où il est interdit d’exclure ou de limiter les dommages particuliers, consécutifs ou indirects, les exclusions
ou les limites susmentionnées ne s’appliquent pas. La présente garantie vous procure des droits particuliers recon-
nus par la loi. Vous pouvez avoir d’autres droits qui varient selon l’État ou la province.
La présente garantie écrite est la seule garantie offerte par Brizo Kitchen & Bath Company et elle n’est pas transférable.
Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page Warranty
FAQs à www.Brizo.com, nous faire parvenir un courriel à [email protected] ou nous appeler au numéro applicable.
Garantie limitée sur les robinets Brizo®
© 2018 Masco Corporation of Indiana
Nettoyage et entretien
Ce produit doit être nettoyé avec soin.
Bien que le ni soit extrêmement durable,
il peut être abîmé par des agents de
polissage puissants ou des nettoyants
fortement abrasifs.
Pour le nettoyer, il suft de le frotter
doucement avec un chiffon humide, puis
de l’éponger avec une serviette douce.

92784 Rev. A
3
Instructions d’installation - série 75
1
Installation de la cartouche
A.
Fermez les robinets d’alimentation. Retirez le capuchon
(1), les écrous-chapeaux (2) et les capuchons d'essai (3)
du corps de robinetterie brute (4). Placez un seau ou un
petit contenant sur l’avant du corps de soupape et ouvrez
lentement les robinets d’arrêt pour évacuer les corps
étrangers de la tuyauterie avant d’installer la cartouche.
Fermez de nouveau les robinets d’arrêt.
1
2
3
2
4
3
B.
Tournez la cartouche (1) de sorte que la mention « UP »
(2) se trouve sur le dessus. La lettre « H » doit se trouver
du côté eau chaude et la lettre « C », du côté eau froide.
Ajoutez du lubriant à base de silicone aux trois joints
toriques (3) montrés ci-dessus pour faciliter la pose de
la cartouche dans le corps de soupape et sa dépose.
Introduisez la cartouche dans le corps de soupape comme
le montre la gure. Assurez-vous que les ergots sont
parfaitement engagés dans les rainures du corps (4). Vous
pouvez enduire les joints toriques d’un peu de graisse de
plomberie pour faciliter l’assemblage.
2
3
14
4
Vissez l'écrou-chapeau (2) sur la cartouche. Serrez à la
main solidement. Glissez le joint torique (1) sur la cartouche
et le chapeau.
C.
2
1
Dans le cas d’une installation dos à dos ou inversée (eau
chaude à droite et eau froide à gauche) seulement : tournez
la cartouche (1) de sorte que la lettre « H » se trouve du
côté eau chaude, la lettre « C », du côté eau froide et le
mot « UP » (2), vers le bas. Ajoutez du lubrifiant à base
de silicone aux trois joints toriques montrés ci-dessus
pour faciliter la pose de la cartouche dans le corps de
robinetterie brute et sa dépose.
Installez la cartouche en prenant soin d’introduire les ergots
entièrement dans les rainures du corps de robinetterie
brute (reportez-vous à l’étape B). Glissez le joint torique (3)
et l'écrou-chapeau (4) sur la cartouche et vissez-le sur le
corps de robinetterie brute. Serrez-le à la main solidement.
Installation dos à dos
Froid
Chaud
Installation normale
(aucun changement requis)
Installation
inversée
2
4
1
3

92784 Rev. A 4
Instructions d’installation - série 75
2
Installation de la cartouche de l'inverseur
Installation de l’écrou-chapeau
Glissez l'écrou-chapeau (1) sur le manchon de
l'inverseur (2) et vissez-le sur le corps de robinetterie
brute.
Serrez-le à la main solidement.
B.
INSTALLATION DE LA CARTOUCHE DE L'INVERSEUR
Ajoutez du lubrifiant à base de silicone au joint torique
(2) pour faciliter la pose du manchon de l'inverseur (3)
et la cartouche de l’inverseur. Vous pouvez enduire les
joints toriques (4) d’un peu de graisse de plomberie
pour faciliter l’assemblage.Tournez la cartouche de
l'inverseur (1) en prenant soin de faire correspondre
l'ergot de détrompage au bas de la cartouche avec le
trou dans le corps de robinet brut.Ajoutez du lubriant à
base de silicone aux joints toriques (4) pour faciliter la
pose du manchon de l'inverseur (3) dans la cartouche de
l'inverseur. Installez le manchon de l'inverseur en prenant
soin de faire correspondre les encoches avec les rainures
dans le corps de robinetterie brute (5)
A.
3
1
5
2
1
2
5
4
Installation du manchon de nition
Glissez le manchon de nition (1) sur le chapeau (2), la
cartouche et le corps de robinetterie.
Assurez-vous que le manchon est positionné correctement
sur l’avant de la cartouche.
1
2
A.
3
