Broan Nutone 336 User manual

BReAN L

EXTERIOR MOUNTED BLOWER

FOR USE WiTH RANGEiVlASTER 60000 OR RlVl60000 SERIES OR 64000 SERIES RANGE HOODS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac-

turer. Ifyou have questions, contact the manufacturer at the

address or phone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock the service disconnecting means to prevent

power from being switched on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as atag, to the service panel.

3. Installation work and electrical wiring must be done by a

qualified person(s) in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhaust-

ing of gases through the flue (chimney) of fuel burning

equipmentto prevent backdrafting. Followthe heating equip-

ment manufacturer's guideline and safety standards such as

those published by the National Fire Protection Association

(NFPA), and the American Society for Heating, Refrigeration

and Air Conditioning Engineers (ASHRAE), and the local

code authorities.

WARNING

5. When cutting or drilling into wall, or ceiling, do not damage

electrical wiring or other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. To reduce risk of fire, use only metal ductwork.

8. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to exhaust

hazardous or explosive material and vapors.

2. To avoid motor bearing damage and noisy and/or unbal-

anced impellers, keep drywall spray, construction dust, etc.

off power unit.

3. Please read specification label on product forfurther informa-

tion and requirements.

4. Electrical circuit, including speed control, (if used), must be

rated 6 AMPS minimum.

SPECiFiCATiONS

MODEL VOLTS AMPS CFM

336 120 4.3 1500

DUCT SIZE

10" DIA.

PLAN THE INSTALLATION

1. Locate the blower so the length of the duct run and number

of elbows needed are kept to a minimum.

2. Where possible, blower should be centered between wall

studs or roof rafters.

3. Avoid pipes, wires, or other ductwork that may be running

through the wall.

NOTE: Horizontal discharge requires relocation of the duct

opening cover plate. See hood manual for instructions.

MODEL 336

EXTERIOR BLOWER

10" ROUND

DUCT

ROUGH-IN

PLATE

DUCT

TYPICALROOFMOUNTEDINSTALLATION

(Verticaldischarge)

10" ROUND ELBOW

10" ROUND DUCT

• MODEL

WALL HOOD 336

CANOPY r"EXTERIOR

(island canopy BLOWER

available) DUCT ROUGH-IN

PLATE

24" or 27"

TYPICALWALL MOUNTEDINSTALLATION

(Verticaldischarge- elbow to horizontal)

10"ROUND DUCT

WALL HOOD

CANOPY

(island canopy

available)

DUCT

OPENING

COVER

PLATE

MODEL

336

EXTERIOR

BLOWER

PLATE

TYPICALWALLMOUNTEDINSTALLATION

(Horizontal discharge)

INSTALLER: Leave This Manual With The Homeowner

HOMEOWNER" Use And Care Information On Page 4

PREPARE THE iNSTALLATiON

LOCATION

Locate the blower on the rear slope of the roof. Place it

in a location to minimize duct run. The location should

be free of obstacles (T.V. leads, electrical lines, etc.). If

the blower top is level with the roof peak, it will not be

seen from the street. Keep this approximate location in

mind as you work from within the attic.

Mark and drill a guide hole centered between roof

rafters,

,From the outside, use the guide hole as a starting_point

to lay out the installation:

A. Use a T-square to measure 12s/8''to the left of the

guide hole, then u_p_1211/16'. to locate the top-left

corner of the layout.

B. Starting from the top-left corner, mark the rectangu-

lar cutout (21" W x 20W' H) and remove only the

shingles in this area.

C. Mark an 11" diameter hole centered on the guide

hole. Cut this hole through the roof board(s).

D. Mark and cut a 11/_"diameter hole through the roof

board(s) where shown.

29-1/2

PREPARE THE iNSTALLATiON

LOCATION

1. Choose a position on the outside wall. Make sure that no

wall studs, pipes or wires run through the opening area.

2. From inside, mark and drill a guide hole centered

between wall studs.

,From the outside, use the guide hole as a starting_point

to lay out the installation:

A. Use a T-square to measure 145/8''to the left of the

guide hole, then u_p_1411/18``to locate the top-left

corner of the layout.

B. Starting from the top-left corner, mark the rectangu-

lar cutout (25" W x 29V2" H) and remove only the

siding in this area.

C. Mark an 11" diameter hole centered on the guide

hole. Cut this hole through the wall.

D. Mark and cut a 11A"diameter hole through the wall

where shown.

4. For flat roof installations, build a curb that will mount the

blower at a minimum pitch of 2/12. Discharge end of the

blower should be pointed away from prevailing winds.

iNSTALL THE BLOWER

1. Remove the cover and screws.

2. Attach an appropriate U.L. approved cable connector in

the hole at the rear of the wiring box.

3. Remove roofing nails from shingles around the TOP and

SIDES of the cutout area only.Carefully lift the shingles

to allow the back flashing sheet on the blower housing to

fit under them.

4. Center the blower ring in the 11" diameter hole, making

sure that the 1W' diameter electrical wiring hole aligns

with the hole in the wiring box.

5. Attach the blower to the roof with six (6)screws provided.

It is recommended that the screws be located inside the

blower housing. Drill pilot holes if necessary.

6. Using a good grade of roofing cement, seal all of the

shingles around the housing and flashing sheet as well

as the mounting screw heads.

7. Bring electrical wiring through the hole in the wiring box

and secure it according to local codes.

GROUNDING

SCREW

20 VAC

LINE

BLACK

8. Make the electrical connections with the proper connec-

tor for the type of wiring being used. Connect black to

black, white to blue, and the green or bare wire to

grounding screw.

9. Replace cover and screws. Do not pinch wiring under the

cover.

10. Make sure damper opens and closes freely.

iNSTALL THE BLOWER

1. Place a large bead of caulk on the back side of the

housing all along the outer edges.

2. Center the blower ring in the 11" diameter hole, making

sure that the 1W' diameter electrical wiring hole aligns

with the hole in the wiring box.

3. Attach blower to the wall with the six (6) screws pro-

vided. It is recommended that the screws be located

inside the blower housing. Drill pilot holes if necessary.

4. Using a good grade of caulk, seal all around the mount-

ing screw heads.

5. Bring electrical wiring through the hole in the wiring box

and secure it according to local codes.

GROUNDING

SCREW

120 VAC

LINE

BLACK

Make the electrical connections with the proper con-

nector for the type of wire being used. Connect black to

black, white to blue, and green or bare wire to grounding

screw.

Replace cover and screws. Do not pinch wiring under

cover.

Make sure damper opens and closes freely.

Top and side flanges of the back plate may be covered

with trim strips. Do not block grille opening at bot-

tom with trim. It will adversely affect performance of the

blower.

SERVICE PARTS

Model 336

KEY PART

NO. NO. DESCRiPTiON

1 98009538

2 99100531

3 98009539

4 98009541

5 99140145

6 98009537

7 99080594

8 99271345

9 99271222

10 99100530

11 99390136

12 99400079

13 99150478

14 99170269

15 99250958

16 99150506

17 99270461

18 99260477

19 99150471

20 99160411

Cover

Foam Seal

Motor Support

Damper Flap (2 req.)

Damper Spring (2 req.)

Grille

Blower Assembly

Capacitor

Wire Assembly-Black

Terminal Boot

Capacitor Clamp

Bushing

Screw, 8-18 x 3/8 Ph Tr Hd (12 req.)

Screw, M6 x 1.0-16 (4 req.)

Washer, Lock, Int. Tooth, 1_(5 req.)

Screw, 12-24 x .312 SLT HWH #2

Cord Clamp

Nut, Whiz, 1_-20 (9 req.)

Ground Screw, 10-32 x 1/2Sit Hx Hd

(2 req.)

Screw, _-20 x 1/2Ph Pan Hd (9 req.)

* Standard Hardware - may be purchased locally.

Order replacement parts by Part No. - NOT by Key No.

USE AND CARE

Disconnect electrical power supply and lock out service

panel before cleaning or servicing this unit.

CLEANING

Remove cover and carefully vacuum blower and inside of

housing. Be careful not to bend or otherwise damage

blower wheel.

MOTOR LUBRICATION

The motor is permanently lubricated. Do not oil or disas-

semble motor,

\13

13 /

\\\\J

18 18 11 10

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original

purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A

PARTICULAR PURPOSE,

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service,

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES, This warranty does not cover (a) normal maintenance and service or (b) any products or parts which

have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions,

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above

limitation may not apply to you.

BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY,

BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE,

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties,

To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number stated below, (b) give the model number and part identification and (c) describe the nature

of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date,

Broan-NuToneLLC Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-8961119

4 99043915C

BReAN VENTILATEUR MODELE 336

MONTI h, L'EXTI RIEUR

POUR L'USAGE AVEC HOTTES DE RANGEIVlASTER 60000 OU SI_RIE RlVl60000 OU SERIE 64000

AVERTISSEMENT AVERTISSEMENT

OBSERVEZ LES DiRECTiVES CI-DESSOUS DE MANI_:RE /_

REDUIRE LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE

OU DE BLESSURES CORPORELLES.

1. N'utilisez cet appareil que de la mani_re prevue par le fabricant.

Si vous avez des questions, contactez le fabricant ou le distribu-

teur.

2. Avant de proceder & la reparation ou & I'entretien de I'appareil,

coupez I'alimentation du panneau d'entree d'electricit6 et ver-

rouillez le dispositif de sectionnement de mani_re b. empScher

que le courant ne soit accidentellement retabli. S'il est impossible

de verrouiller le dispositif de sectionnement, fixez solidement un

systeme de protection bien en vue, par exemple une etiquette, au

panneau d'entree d'electricit&

3. La pose de I'appareil et les travaux d'electricit6 doivent 8tre

effectues par des personnes qualifiees en respectant la regle-

mentation en vigueur, notamment les codes et normes de la

construction ayant trait & la resistance au feu.

4. Pour eviter les refoulements, I'apport d'air dolt 8tre suffisant de

maniere & brQler et & evacuer, par le conduit de fumee (chemi-

nee), les gaz produits par les appareils &combustibles. Respec-

tez les directives du fabdcant de I'appareil de chauffage et les

normes de s_curit6, notamment celles publiees par la National

Fire Protection Association (NFPA), la American Society for

Heating, les Refrigeration and Air Conditioning Engineers (AS-

HRAE) et les codes des autorites locales.

5. Veillez & ne pas endommager le c&blage electrique ou d'autres

equipements non apparents lots de la decoupe ou du pergage du

mur ou du plafond.

6. Les ventilateurs canalises doivent toujours _tre ventiles b. I'air

libre.

7. Pour reduire les risques d'incendie, utilisez seulement des con-

duits en metal.

8. Cet appareil dolt _tre mis b.la terre.

ATTENTION

1. Cetappareilnedoitservirqu'&laventilationgen6rale. Nel'utilisez

pas pour eliminer des mati_res ni des vapeurs dangereuses ou

explosives.

2. Pour eviter d'endommager les roulements de moteur, de d6s_-

quilibrer les pales ou de les rendre bruyantes, debarrassez

I'appareil de la poussi_re de pl&tre, de construction, etc.

3. Veuillez life 1'6tiquette de specifications du produit pour obtenir

plus de renseignements, notamment sur les normes.

4. Le circuit electrique, y compris la commande de regime (le cas

ech6ant), doit avoir au minimum une puissance nominale de 6

amperes.

SPECIFICATIONS

DIMENSION

MOD#LE VOLTS AMP#RES PCM DUCONDUIT

336 120 4.3 1500 DIAMETRE

DE25,4cm

(10po)

PLANIFICATION DE L'INSTALLATION

1. L'emplacement de pose du ventilateur dolt _tre choisi de mani_re

b.reduire le plus possible I'utilisation de conduits et de coudes.

2. Lorsque cela est envisageable, le ventilateur dolt _tre centre

entre les poteaux muraux ou les chevrons du toit.

3. €:vitez les tuyaux, les ills ou autres conduits qui peuvent passer

dans les murs.

NOTA: Decharge horizontal exige la relocalisation de la plaque du

decharge. Voir le manuel de hotte pour des instructions.

MODELE336

VENTILATEUREXTERIEUR

\ CONDUITROND

DE28,4cm (10po)

SOFFITTE--.-

VERRERE 48,7cm

HOTTEDEMUR (18po)

(verrieredetie

disponible)

PLAQUEDU PLAQUE

DECHARGE DU

VENTILA-

TEUR

_-- 610u68,6cm

(24ou27po)

POSE TYPE - VENTILATEUR MONTE SUR LE TOIT

(D_chargeverticale)

COUDEDE

25,4cm (10po) CONDUITROND

DE28,4cm (10po)

SOFFITTE MODELE336

VERRERE } VENTILA-

HOTTEDEMUR r TEUR

(verrieredefie EXTERIEUR

disponible)

PLAQUEDU PLAQUE

DECHARGE DU

VENTILA-

610u68,6cm TEUR

(24ou27po) 48,7cm (18po)

POSE TYPE -VENTILATEUR MONTE SUR LE MUR

(D_charge verticale - coude a horizontal)

CONDUITROND

DE28,4cm (10po)

SOFFITTE PLAQUE

VERRERE DU

HOTTEDEMUR DECHARGE

(verrieredefie

disponible) MODELE

336VENTI-

LATEUR

l EXTERIEUR

61ou68,8cm PLAQUEDU

(24ou27po) VENTILATEUR

POSE TYPE - VENTILATEUR MONT# SUR LE MUR

(D_charge horizontal)

INSTALLATEUR• Veuilleziaisser ce manuel au proprietaire

PROPRII TAIRE• Lapage 8 contientdes renseignements portant sur rutilisation et rentretien

PR# PARATION DE L'INSTALLATION PR# PARATION DE L'INSTALLATION

1. Positionez le ventilateur sur la pente arri_re du toit.

Placez-le de mani_re & minimiser la Iongueur des

conduits. L'emplacement doit _tre depourvu d'obstacles

(c&ble de television, ills electriques, etc.), si le dessus

du ventilateur est &egalite avec lefafte du toit, il ne sera

pas visible de la rue. Rappelez-vous la position

approzimafive du ve nfilateur Iorsque vous travaillerez &

I'interieur du grenier.

2. Marquez et percez un avant-trou centre entre les

chevrons du toit.

201/2 po

,1 cm-

(centr6 entre les

'chevrons)

_JL 125/8po

32 cm

3. De I'exterieur, utilisez I'avant-trou comme point de depart

pour tracer le plan d'installation:

A. Avec un re, mesurez 125/8 po (32 cm) & gauche de

I'avant-trou, puis 1211/16po (32,2 cm) vers le haut pour

Iocaliser le coin sup_rieur gauche du plan.

B. En partant du coin superior gauche, tracez le rectangle

& decouper (21 po L x 20Y2 po H -53,3 x 52,1 cm) et

n'enlevez que les bardeaux de cette surface.

C. Tracez un trou de 11 po (27,9 cm) de diam_tre centre

sur I'avant-trou. Decoupez ce trou dans le panneau de

la couverture.

D. Tracez et decoupez un trou de 11.4po (3,2 cm) de

diam_tre & travers le panneau de la couverture &

I'endroit illustr&

291/2po

(74,9 cm) 2 po

_. (5,1 cm)

1. Choisissez I'emplacement sur un mur exterior. Assurez-

vous qu'aucun montant, tuyau ou fil ne court dans

I'ouverture prevue.

De I'interieur, marquez et percez un avant-trou centre

entre les montants du tour.

291/= po-

74,9 cm

'_t- 145/8po

37,1 cm

; R 25 po

3,5 cm

De I'exterieur, utilisez I'avant-trou comme point de

pour tacer le plan d'installation:

Avec un re, mesurez 145/8 po (37,1 cm) &gauche de

I'avant-trou, puis 1411/16po (37,3 cm) vers le haut pour

Iocaliser le coin sup_rieur gauche du plan.

En partant du coin superieur gauche, tracez le rect-

angle &decouper (25 po Lx 29V2po H -63,5 x 74,9 cm)

et n'enlevez que le parement de cette surface.

Tacez un trou de 11 po (27,9 cm) de diam_tre centre

sur I'avant-trou. Decoupez ce trou dans le mur.

Tracez et decoupez un trou de 11.4po (3,2 cm) de

diam_tre & travers lemur & I'endroit illustr&

,Pour une installation sur untoit plat, b&tissez un cadre qut

permettra de monter le ventilateur selon une pente d'au

moins 2/12. La sortie du ventilateur sera dirigee vers le

bas.

INSTALLATION DU VENTILATEUR

1. Enlevez le couvercle et les vis.

2. Fixez un connecteur de c&ble adequat portant

I'homologation U.L. dans le trou arri_re de las bofte de

c&blage.

3. Enlevez les clous _. toiture des bardiaux entourant

uniquement le HAUT et les COTI_S de I'ouverture.

Soulevez soigneusement les bardiaux afin de pouvoir

glisser le solin arri_re du bo_tierdu ventilateur en dessous.

4. Centrez I'anniau de ventilateur dans le trou de 11 po

(27,9 cm) de diam_tre, tout en vous assurant que le trou

de 11Apo (3,2 cm) de diam_tre pour le c&ble electrique

est aligne avec celui de la bofte de c&blage.

5. Fixez le ventilateur sur le toit avec les six (6) vis fournies.

II est conseille que les vis soient posees _.I'int@ieur du

boftier. Au besoin, percez des avant-trous.

6. ,_ I'aide d'un mastic _. couverture de bonne qualite,

etanchez tousles bardeaux autour du boftier et du solin,

de m_me que les t_tes de vis d'assemblage.

7. Enfilez un c&ble electrique dans le trou de la bofte de

c&blage et fixez-le conformement aux codes en vigueur.

TERRE SUR

VlS DE MISE

A LATERRE

ARRIVC:E

NOIR AVEC NOIR

8. Faites les connexions electriques avec les connecteurs

appropries selon le fil utilis6. Reliez le fil noir avec noir,

le blanc avec bleau et le fil vert ou nu & la vis de mise _.

la terre.

9. Replacez le couvercle et lesvis. Prenez garde de ne pas

pincer un fil sous le couvercle.

INSTALLATION DU VENTILATEUR

Appliquez une grosse bande de mastic _. I'arri_re du

boftier le long des ar_tes extetieures.

Centrez I'anneau du ventilateur dans le trou de 11 po

(27,9 cm) de diam_tre, tout en vous assurant que le trou

de 11Apo (3,2 cm) de diam_tre pour le c&ble electrique

est aligne avec celui de la bofte de c&blage.

3. Fixez le ventilateur au mur avec les six (6) vis fournies.

II est conseille que les vis soient posees _.I'int@ieur du

boftier. Au besoin, percez des avant-trous.

4. ,&,I'aide d'un mastic de bonne qualite, etanchez les t_tes

de vis d'assemblage.

,Enfilez un c&ble electrique dans le trou de la bofte de

c&blage et fixez-le conformement aux codes en vigueur.

FIL

TERRE SUR

VlS DE MISE

ALATERRE

ARRIVEE

20VCA

NOIR AVEC NOIR

Faites les connexions electriques avec les connecteurs

appropries selon le fil utilis6. Reliez le fil noir avec noir,

le blanc avec bleau et le fil vert ou nu & la vis de mise _.

la terre.

Replacez le couvercle et lesvis. Prenez garde de ne pas

pincer un fil sous le couvercle.

V@ifiez que le clapet s'ouvre et se ferme librement.

Les brides sup@ieures et lat@ales de la plaque arri_re

peuvent _tre couvertes par des bandes definition. Prenez

garde de ne pas obstruer le bas de I'ouverture de la grille

avec une bande, ce qui nuirait aux performances du

ventilateur.

10. V@ifiez que le clapet s'ouvre et se ferme librement. 7

PIECES DE RECHANGE

iVlodele 336

DESCRIPTION

N ° N °

REPERE PIECE

1 98009538

2 99100531

3 98009539

4 98009541

5 99140145

6 98009537

7 99080594

8 99271345

9 99271222

10 99100530

11 99390136

12 99400079

13 99150478

14 99170269

15 99250958

16 99150506

17 99270461

18 99260477

19 99150471

20 99160411

Couvercle

Joint de mousse

Support de moteur

Clapet (2 neces.)

Ressort de clapet (2 neces.)

Grille

Ensemble. du ventilateur

Condensateur

Ensemble de c&blage-noir

Borne de connexion

Bride de condensateur

Palier

Vis, 8-18 x 3/8 Ph t_te plate

(12 neces.)

Vis, M6 x 1.0-16 (4 neces.)

Rondelle de blocage & crans,lA

(5 neces.)

Vis, 12-24 x .312 Hex. fendue

autotaraudeause #2

Bride de cordon

¢crou & rondelle, 1A-20(9 neces.)

Vis de raise _.la terre,10-32 x 1/2

T_te fendue hex. (2 neces.)

Vis, 1A-20x 1/2Ph t_te ronde

(9 neces.)

* Quincaillerie ordinaire - vendu separement.

Veuilllez commander les pieces par N_ PIC:CE - et non par N_

REPC:RE.

USAGE ET ENTRETIEN

Debrancher le courant et le panneau de service avant de

nettoyer ou d'effectuer une reparation ou un entretien dans

ce ventilateur.

NETTOYAGE

Enlever le couvercle passer soigneusement &I'aspirateur.

Veillez & ne pas plier ou endommager d'une mani_re

quelconque la roue du ventilator,

LUBRIFICATION DU MOTEUR

Le moteur est lubrifie en permanence. Ne pas graisser ni

demonter le moteur.

\13

18 18 11 10

/19

I/_ .112

GARANTIE LIMITEED'UN AN DEBROAN-NUTONE

Br_an-NuT_negarantitM_acheteurc_ns_mmateur_rigina_des_spr_duitsqu_i_ss_ntexemptsdev!cedematedaux_udefabricati_np_urunep6ri_ded_unan&c_mPterde_adated_achat_rigina_ ILN'Y A PASD'AUTRES GABANTIES, EXPRIMEES

OU IMPLICITES, INCLUANT MAISNON LIMITEESAUX GABANTIESIMPLICITES DE QUALITEMARCHANDE ETDECONVENANCEDANS UN BUT PARTICULIER.

Durantcette pedode d'un an, Broan-NuTone,Asa discretion,reparera ou remplaceragratuitement toutproduit ou piece qui s'avereradefectueux etayant eteutilise normalementetd'une mani_renonabusive.

CE]qE GARANTIE NECOUVRE PASLEBSTARTERS DETUBES FLUORESCENTSNI LESTBBES FLUORESCENTS.Cette garantienecouvrepas (a)rentretien etleservice normalou (b)tout produitou pieceendommage&lasuite d'unmauvais

usage,d'une negligence,d'un accident,d'un entretieninadequat ou d'une reparation(autreque parBroan-NuTone), d'une mauvaise installationou d'une installationnon conformeaumode d'installation recommand&

Ladureede toutegarantie impliciteest limiteea unepedoded'unan telque specifie pourlagarantieexpdmee. Certains Etatsouprovincesne permettent pasde limitationde la duree d'unegarantie implicite. Cette conditionne s'appliquedonc peat-

_tre pasdans vatrecas.

L'ENGAGEMENTDE BROAN-NUTONE,&,REPAREROU ,&,REMPLACER,AUCHOIX DE BROAN-NUTONE, SERALASEULEOBLIGATIONEXCLUSIVESOUSCETTEGARANTIE. BROAN-NUTONENESETIENDRAPAS RESPONSABLEDES

DONNAGES DIRECTS, INDIRECTSOU SPECIAUX AYANT UNLIEN DIRECTOU INDIRECT AVEC L'UTILISATIONOU LA PERFORMANCE DE SES PRODUITS.CertaJnsEtats ou provincesne permettent pas I'exclusionou la limitation de

domnmagesdirects ou indirects. Cette conditionne s'appliquedonc peut-6tre pasdans votrecas.

Cettegarantie vous donne desdroits specifiques at ilsepeut que vous ayezd'autres droits quivarient d'uneprovince &I'autre ou d'un Etat& I'autre. Cette garantieannule toutes les garantiesprecedentes.

Pourle service sousgarantie, vous devez(a) aviser Broan-NuTonea radresse ou le numero ci-dessous,(b) donner le numero ou le modeleat I'identificationde la piece et (c) decdrela nature de tout defaut dans le produit ou lapiece. Au moment

de la demande de servicesous garantie,vous devezpresenter unepreuve de la date d'achat originaldu produiten question.

Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-8981119

8 99043915C

BReAN VENTILADOR DE LO

MONTOJE EXTERIOR

PARA EL USO CON CAiVlPANAS DE RANGEIVlASTER 60000 O SERIE RlVl60000 O SERIE 64000

ADVERTNECIA

Para reducJr el riesgo de incendJo, descarga el6ctrica, o

lesiones apersonas, cumpla Jos siguientes puntos:

1. Solamente use esta unidad de la manera propuesta por el

fabricante. Si tiene alguna pregunta, p6ngase en contacto

con el fabricante en la direcci6n o tel6fono anotados en la

garantia.

2. Antes de limpiar o de poner en servicio la unidad, apague el

interruptor en el panel de servicio, y asegure el panel de

servicio para evitar quese encienda accidentalmente. Cuando

el dispositivo para desconectar el servicio el6ctrico no puede

set cerrado con alg0n tipo de traba, sujete fuertemente al

panel de servicio, una etiqueta de advertencia prominente.

3. El trabajo de instalaci6n y el alambrado el6ctrico deben

Ilevarse a cabo por personal calificado de acuerdo con todos

los c6digos y las normas aplicables, incluyendo los c6digos

y normas de construcci6n contra incendios.

4. Se requiere unacantidad de aire suficiente para la combusti6n

y escape de gases por la chimenea del equipo de quemado

de combustible para evitar salirse de las especificaciones y

estandares de seguridad del fabricante, tales como los

publicados por la Asociaci6n nacional de protecci6n contra

incendios (NFPA pot sus siglas en Ingl6s), y la Sociedad

americana de ingenieros de calefacci6n, refrigeraci6n y aire

acondicionado (ASHRAE pot sus siglas en Ingl6s), y los

c6digos de las autoridades locales.

ADVERTENCIA

5. Cuande corte o taladre en una pared o techo, no da_e los

cables el6ctricos ni otras instalaciones ocultas.

6. Los ventiladores con ductos siempre deben de ventilar hacia

el exterior.

7. Para reducir el riesgo de incendio, use solamente conductos

de metal.

8. Esta unidad se debe conectar a tierra.

PRECAUCION

1. S61opara uso de ventilaci6n general. No se use para extraer

materiales o vapores peligrosos o explosivos.

2. Paraevitarda_os alcojinete del motory/o impulsores ruidosos

o desequilibrados, mantenga la fuente de potencia lejos de

rocios de pared seca, de polvo de construcci6n, etc.

3. Lea la etiqueta de especificaciones en el producto para

mayor informaci6n y requisitos.

4. El circuito, incluyendo el control de la velocidad (si Io usa),

debe tener capacidad de 6 AMPS minimo.

SPECIFICACIONES

MODELO VOLTIOS AMPS CFM TAMANODUCTO

336 120 4.3 1500 25,4crnde dia.(10po)

PLANEAMIENTO DE LA INSTALACION

1. Ubique el ventilador de manera que la Iongitud del ducto y

el n0mero de codos se reduzcan al minimo.

2. Cuando sea posible el ventilador deber_, centrarse entre

los montantes de la pared o las vigas del techo.

3. Evite tubos, cables u otros ductos que puedan estar

tendidos a Io largo de la pared.

NOTA: Descarga horizontal requiere la relocalizaci6n de la placa

de d6scarga. Vea el manual de la capilla para las instrucciones.

MODELO336

VENTILADOREXTERIOR

\CONDUCTO

DE28,4cm

(10po)

PLAFON-_.

OLDODELACAMPAN/ 48,7cm

DEPARED (18po)

(pabell6nde la isla

PLACADE PLACA

DESCARGA DE

VENTI-

LADOR

_-- 61a 68,6cm

(24a27po)

INSTALACI6N TJPICADE MONTAJE EN ELTECHO

(Descarga vertical)

CODODE

28,4cm (10po) CONDUCTOREDOI

DE28,4cm(10po)

MODELO

EXTERIOR

PLACADE PLACADE

DESCARGA VENTI-

LADOR

_-- 61 a 68,8 cm

(24a27po) 48,7cm(18po)

INSTALACIONTJPICADEMONTAJEENLAPARED

(Descargavertical- codo ahorizontal)

CONDUCTO

REDONDO

DE28,4cm(10po)

PLAFON PLACA

DELACAMPANJ DE

DEPARED DESCARGA

(pabell6ndelaisla

disponible) MODELO

336

48,7cm

(18po) EXTERIOR

PLACADE

_,_ 61a68,8cm VENTILADOR

(24a27po)

INSTALACIONTJPICADEMONTAJEENLAPARED

(Descargahorizontal)

INSTALADOR: Deje este manual con el usuario.

USUARIO: Uso y informaci6n sobre el cuidado en la pagina 12.

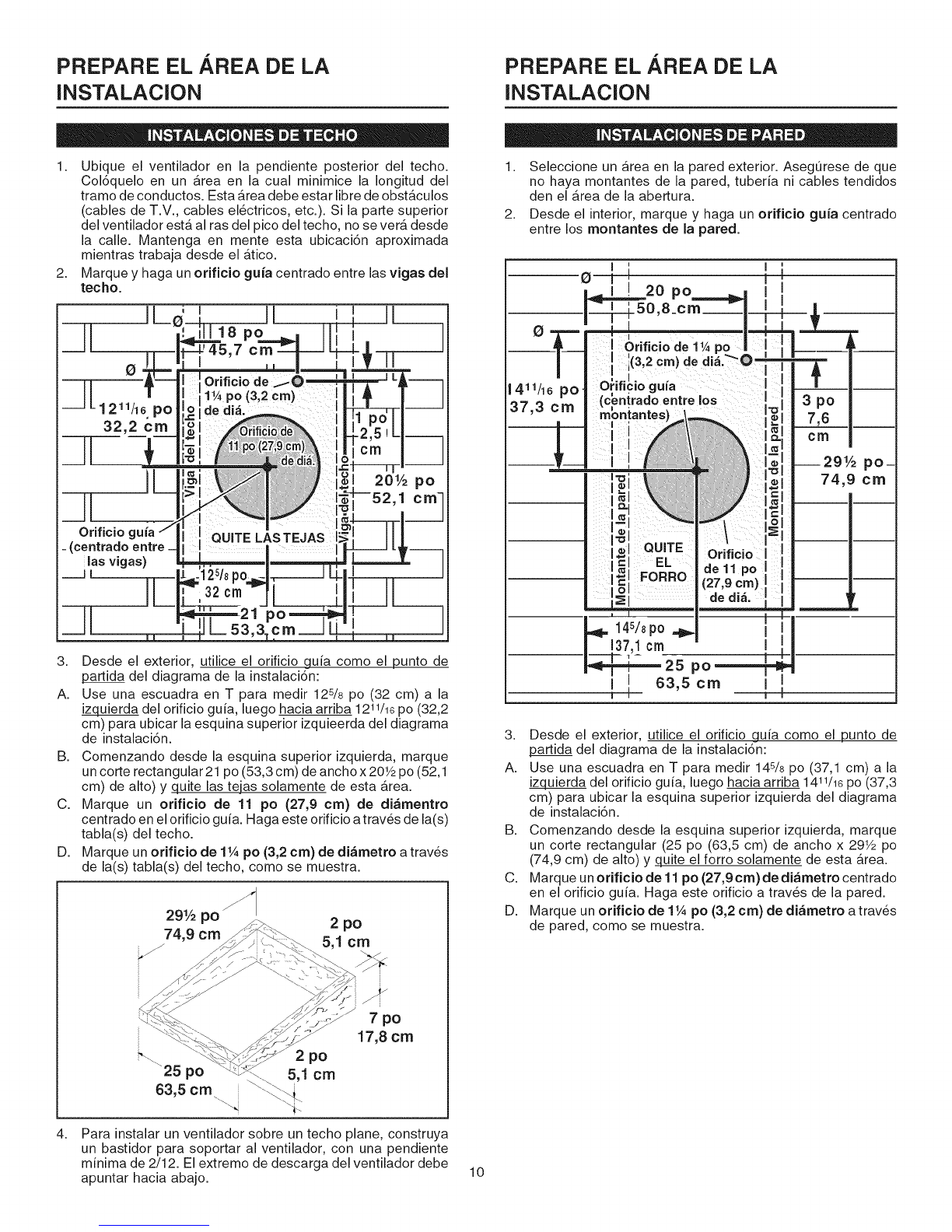

PREPARE EL AREA DE LA

INSTALACION

1. Ubique el ventilador en la pendiente posterior del techo.

Col6quelo en un Area en la cual minimice la Iongitud del

tramo de conductos. Esta Area debe estar libre de obstAculos

(cables de T.V., cables el6ctricos, etc.). Si la parte superior

del ventilador esta al ras del pico del techo, no se verA desde

la calle. Mantenga en mente esta ubicaci6n aproximada

mientras trabaja desde el atico.

2. Marque y haga un orificio guJa centrado entre las vigas del

techo.

IL___ !1 ,, I I1

i i,__lJlSpo__._ I1, I

J,,--_--:4-'45,7 c_Lj---4-| -

e _ _ _l---J-,i-Z-ZL

// '_ I I

--_-12,,/,0pol =oidodi _1----_

32,2 _m I_,l ill'_%,l I

-- q-I

/I Ir l_' 2ov2po

J i "-=4"---=-

_L--_I le, 52,1 cm

.o,:ioi.ogo,.,zll ! ou,TEL_STEJAS'_i IJl

- (cem:raao enlre -41 I | I ,I-4------J 't--

las vigas) _|--==========--J_

3. Desde el exterior, utilice el orificio guia como el punto de

partida del diagrama de la instalaci6n:

A. Use una escuadra en T para medir 12s/8 po (32 cm) a la

_uierda del orificio guia, luego hacia arriba 121Vie po (32,2

cm) para ubicar la esquina superior izquieerda del diagrama

de instalaci6n.

B. Comenzando desde la esquina superior izquierda, marque

un corte rectangular 21 po (53,3 cm) de ancho x 20Y2po (52,1

cm) de alto) y quite las tejas solamente de esta Area.

C. Marque un orificio de 11 po (27,9 cm) de diamentro

centrado en el orificio guia. Haga este orificio a trav6s de la(s)

tabla(s) del techo.

D. Marque un orificio de I_A po (3,2 crn) de diametro atrav6s

de la(s) tabla(s) del techo, como se muestra.

29V2 po 2po

74,9 crn 5,1 crn

25 F

63,5 cm

7po

17,8 cm

2 po

5,1 crn

PREPARE EL/_REA DE LA

INSTALACION

1. Seleccione un Area en la pared exterior. AsegOrese de que

no haya montantes de la pared, tuberia ni cables tendidos

den el Area de la abertura.

2. Desde el interior, marque y haga un orificio guia centrado

entre los montantes de la pared.

.,. ,po-,4 i

37,1_,,, I !.

F,-:-F---2-s

, I 63,5_, !I

3. Desde el exterior, utilice el orificio guia como el punto de

partida del diagrama de la instalaci6n:

A. Use una escuadra en T para medir 14s/8 po (37,1 cm) a la

izquierda del orificio guia, luego hacia arriba 14_/_6 po (37,3

cm) para ubicar la esquina superior izquierda del diagrama

de instalaci6n.

B. Comenzando desde la esquina superior izquierda, marque

un corte rectangular (25 po (63,5 cm) de ancho x 29Y2 po

(74,9 cm) de alto) y _quiteel forro solamente de esta Area.

C. Marque un orificio de 11 po (27,9 cm) de diametro centrado

en el orificio guia. Haga este orificio a trav6s de la pared.

D. Marque un orificio de I_A po (3,2 cm) de diametro atrav_s

de pared, como se muestra.

4. Para instalar un ventilador sobre un techo plane, construya

un bastidor para soportar al ventilador, con una pendiente

minima de 2/12. El extremo de descarga del ventilador debe

apuntar hacia abajo. 10

INSTALE DEL VENTILADOR INSTALE DEL VENTILADOR

1. Quite la cubierta y los tornillos.

2. Coloque un conectador de cables apropiado, aprobado por

U.L., en el orificio que se encuentra en la parte posterior de

la caja de conexiones.

3. Quite los clavos solamente de las tejas que se encuentran en

las partes SUPERIOR y LATERALES del Area de corte. Con

cuidado levante las tejas para permitir que la hoja cubrejuntas

posterior de la cubierta del ventilador quepa debajo de elias.

4. Centre el anillo del ventilador en el orificio de 11" (27,9 cm),

asegurandose de que el orificio del cableado el6ctrico, de

1W' (3,2 cm) de diametro, quede alineado con el orificio de

las caja de conexiones.

5. Monte el ventilador en el techo con los seis (6) tornillos que

se proporcionan. Se recomienda que se coloquen los

tornillos en el interior de la cubierta del ventilador. Si es

necesario haga orificios piloto.

6. Utilizando un cemento para techo de buena calidad, selle

todas las tejas alrededor de la cubierta y de la hoja cubrejun-

tas, asi como alrededor de la cabeza de los tornillos de

montaje.

7. Pase los cables el6ctricos a trav6s del orificio della caja de

conexiones y seg0relos de acuerdo con los c6digos locales.

TJERRA

TORNILLO DE

CONEXION

ATIERRA

LJNEA DE

ENTRADA

NEGRO ANEGRO

8, Haga las conexiones el6ctricas utilizando el conectador

adecuado para el tipo de cables que esta usando. Conecte

el negro a negro, el blanco a azul y el verde o el alambre

desnudo al tornillo de conexi6n a tierra.

9. Reemplace las cubiertas y los tornillos. No permita que los

cables queden atrapados debajo de la cubierta.

10. Aseg0rese de que el regulador de tiro abray cierre libremente.

1, Coloque un reborde grande de material de calafateo en el

lado posterior de la cubierta, a Io largo de todos los bordes

externos.

2. Centre el anillo del ventilador en el orificio de 11" (27,9 cm),

asegurandose de que el orificio del cableado el6ctrico, de

1W' (3,2 cm) de diamentro, quede alineado con el orificio de

la caja de conexiones.

3. Monte el ventilador en la pared con los seis (6) tornillos que

se proporcionan. Se recomienda que se coloquen los tornil-

los en el interior de las cubierta del ventilador. Si es necesario

haga orificios piloto.

4. Utilizando material de calafateo de buena calidad, selle

alrededor de la cabeza de los tornillos de montaje.

5. Pase los cables el6ctricos a trav6s del orificio de la caja de

conexiones y aseg_Orelos de acuerdo con los c6digos Io-

TJERRAA_L

TORNILLO DE

CONEXION

ATIERRA

LJNEA DE

ENTRADA

VCA

NEGRO ANEGRO

cales.

Haga las conexiones el6ctricas utilizando el conectador

adecuado para el tipo de cables que esta usando. Conecte

el negro a negro, el blanco a azul y el verde o el alambre

desnudo al tornillo de conexi6n a tierra.

7. Reemplace las cubiertas y los tornillos. No permita que los

cables queden atrapados debajo de la cubierta.

8. AsegOrese de que el reguladordetiro abraycierre libremente.

9. Las aletas superior y laterales de la placa posterior se

pueden cubrir con tiras de resguardo. No bloquee la parte

inferior de la abertura del enrejado con tira de resguardo, ya

que si Io hace afectara adversamente el rendimiento del

ventilador.

PARTES DE SERVICIO

Modelo 336

DESCRIPCION

CLAVE

NO.

PARTE

NO.

98009538

99100531

98009539

98009541

99140145

98009537

99080594

99271345

99271222

99100530

99390136

99400079

99150478

14 99170269

15 99250958

16 99150506

17 99270461

18 99260477

19 99150471

20 99160411

Cubierta

Sello de espuma

Soporte del motor

Aleta del regulador de tiro (se req. 2)

Resorte del regulador de tiro (se req. 2)

Rejilla

Conjunto del ventilador

Capacitor

Conjunto de cables-negro

Manguito aislante del terminal

Pinza del capacitor

Buje

Tornillo, 8-18 x 3/8 cabeza Phillips

(se req. 12)

Tornillo, M6 x 1.0-16 (se req. 4)

Arandela de seguridad, dentada int, 1_

(se req. 5)

Tornillo, 12-24 x .312 SLT HWH #2

Pinza para el cord6n

Tuerca Whiz, 1_-20 (se req. 9)

Tornillo de conexi6n a tierra, 10-32 x

Y2cabeza hex. estandar (se req. 2)

Tornillo, _-20 x Y2cabeza Phillips

troncoc6nica (se req. 2)

* Tornilleria estandar - Pueden comprarse Iocalmente.

Siempre pida repuestos dando el No. de Parte, No la Clave.

USO Y CUIDADO

Desconecte la fuerza el_ctrica y bloquee el panel de servicio

antes de limpiar o hacer el servicio en la unidad.

LIMPIEZA

Saq ue latapa y con cuidado limpie con la aspiradora el ventilador

y el interior de la caja. Tenga cuidado de no torcer ocausar da_o

a los rodetes del ventilador.

LUBRICACION DEL MOTOR

El motor tiene lubricaci6n permanente. No Ioenaceite o desarme.

3 ,_

\13

13 /_\\

6 \ j_

I \

I 18

7 I

\19

GARANTIA BROAN-NUTONE LIMITADA POR UN ANO

Broan-NuTonegarantiza al consumidor comprador original de sus productos que dichos productos carecer&n de defectos en materiales o en mano de obrapor un pedodo de un aiio a partir de la fecha original de compra. NO EXISTEN

OTRAS GARANTIAS, EXPLICITAS 0 IMPLICITAS, INCLUYENDO, PERONO LIMITADASA, GARANTIAS IMPLICITAS DE CONERCIALIZACION 0 APTITUD PARAUN PROPOSITO PARTICULAR.

Durante el periodo de un a_o, y a su propio criterio, Broan-NuTone reparar_to reemplazar& sin costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

ESTAGARANTIA NO SE APLICA ATUBOS Y ARRANCADORES DE LAMPARAS

FLUORESCENTES. Estagaranfla no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan sidoutilizadas de forma err6nea, negligente, que hayan causado un accidente, o que hayan sido reparadas

o mantenidasinapropiadamente (por otras compahias queno sean Broan-NuTone), instalaci6n defectuosa, oinstalaci6n contraria alas instrucciones de instalaci6n recomendadas.

Laduraci6n de cualquier garantia implicita se limita a un periodo de un aiio como se especifica en la garantia expresa.Algunos estados no permiten limitaciones en cuanto al tiempo de expiraci6n de una garantia implicit& potIo que la

limitaci6n antes mencionada puede no aplicarse a usted.

LAOBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO ELCRITERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJOESTA GARANTIA.

BROAN-NUTONE NO SERA RESPONSABLE POR DANOS INCIDENTALES,CONSIGUIENTES, O POR DAI/OS ESPECIALES QUE SURJANA RAIZ DEL USO 0 DESEMPENO DEL PRODUCTO. Algunos estados no permiten la

exclusi6n o limitaci6n de dafios incidentales o consiguientes, pot Io que la limitaci6n antes mencionada puede no aplicarse a usted.

Estagaranfia le proporciona derechos legales especificos, y usted puede tambien tener otros derechos, los cuales vadan de estado a estado. Esta garantia reemplaza todas las garantias anteriores.

Paracalificar en la garanfla de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o el nOmerode telefono abajo, (b) dar el nOmerodel modelo y la identificaci6n de la pieza, y (c) describir la naturaleza de cualquier defecto en
