Bronpi SYDNEY User manual

MOD. SYDNEY / SYDNEY-T
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
Dear customer:
E G We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας.
Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας
καλούµε να διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να
µπορείτε να τις αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS / ADVERTE CIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
E G The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTA T! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les
installateurs seront qualifies et travailleront au compte des enterprises

adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT
La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς
κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς
κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό προϋπόθεση-
διαδικασίες για α τού το είδο ς σ σκε ές, µε τις λεπτοµερείς
απαιτήσεις πο αναφέρονται στις οδηγίες χρήσης και σύµφωνα µε το ς
επαγγελµατικούς κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα µπορούν να
αναλάβο ν την πλήρη ε θύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι σπρέι στο
εσωτερικό το θαλάµο καύσης (στη δική σας περίπτωση), το οποίο
πρέπει να αφαιρεθεί πριν την έναρξη της λειτο ργίας το .
1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIONS / REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo tiene varios tipos de
regulaciones y entradas de aire. El funcionamiento es el que sigue:
E G To get a perfect combustion regulation, this model presents different types of
regulations and air inlets. The working process is as follow:
POR O modelo apresenta várias entradas de ar à câmara. Algumas destas
regulações encontram-se ocultas pela tampa inferior. O seu funcionamento é
o seguinte:
FR Pour une combustion optimale, le modèle comprend différentes entrées d’air
au foyer.Le fonctionnement est le Suivant
IT Per una perfetta regolazione della combustione, questo modello ha diversi tipi
di regolazioni de prese d’aria. Il funzionamento é come segue:

GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα ρυθµιστικά.. Η
λειτουργία τους περιγράφεται παρακάτω
1.1 REGULACIO DE AIRE PRIMARIO / PRIMARY AIR REGULATIO /
REGULAÇÃO DO AR PRIMARIO / REGULATION DE L’AIR PRIMAIRE /
REGOLAZIO E D’ARIA PRIMARIA / ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ
ΑΕΡΑ.
ESP Situada en la parte inferior, justo debajo de la puerta, nos permite la
regulación de la entrada de oxígeno a la cámara de combustión.
El cajón de la ceniza está situado bajo la rejilla de fundición y para extraerlo se
debe retirar previamente la misma. El cajón debe vaciarse con regularidad
para que la ceniza no pueda dificultar la entrada de aire primario en la cámara
de combustión.
Durante la combustión de leña, el ajuste de aire primario debe apenas abrirse,
puesto que, de lo contrario, la leña arde rápidamente y el aparato puede
sobrecalentarse.
E G It is placed in the lower part, just underneath the door, and it allows us to
regulate the combustion chamber oxygen inlet.
The ash pan is placed beneath the cast-iron grate and to remove it we
previously need to move the cast-iron grate away. The ash pan needs to be
emptied regularly so as to the ash cannot make difficult the primary air inlet
into the combustion chamber.
During the wood combustion, the primary air device should be barely open;
otherwise, the wood will burn very fast and the equipment can get
overheated.
POR Situa-se na parte inferior da porta, que permite a regulação da entrada de
oxigénio à câmara de combustão. O depósito de cinzas, está situada por
debaixo da grelha de fundição. Para remover, deve-se retirar a grelha. Este
depósito deve-se limpar com regularidade, pois permite a passagem de ar
primário à câmara de combustão.
Durante a combustão da lenha, o ajuste do ar primário deve-se abrir apenas
com o essencial. Caso contrário, a lenha arderá rapidamente e o equipamento
poderá sobre aquecer-se.
FR Située dans la partie inférieure, joute au-dessous de la porte,elle nous permet
la régulation de l'entrée de l'oxygène à la chambre à combustion.
La tiroir à cendre est située sous le grille en fonte et pour l'extraire, celle-ci
doit se retirer au préalable. La caisse doit être vidée par régularité pour que la
cendre ne puisse pas compliquer l'entrée d'air primaire dans la chambre à
combustion.

Pendant la combustion de bois de chauffage, l'ajustement d'air primaire doit
être à peine ouvert, puisque, dans le cas contraire, le bois de chauffage brûle
rapidement et l'appareil peut être surchauffer.
.
IT Situata nella parte inferiore, giusto sotto la porta, ci permette la regolazione
dell’entrata di ossigeno alla camera di combustione.
Il cassetto porta-cenere è situato sotto la griglia in ghisa e per toglierlo questa
deve ritirarsi previamente. Il cassetto porta-cenere si deve svuotare con
regolarità affinché la cenere non difficulti la presa d’aria primaria per la
combustione.
Durante la combustione di legno, il dispositivo d’aria primaria deve appena
essere aperto, altrimenti, il legno si brucia molto velocemente e l’apparecchio
può surriscaldarsi.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή εισαγωγής του αέρα
µέσω του συρταριού της στάχτης και της σχάρας προς την κατεύθυνση της καύσιµης
ύλης .Οπρωτεύων αέρας είναι χρήσιµος για την έναρξη αλλά και για την διαδικασία
της καύσης.
Το συρτάρι του σταχτοδοχείου θα πρέπει να αδειάζετε ταχτικά, στε ηστάχτη να µην
µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα αέρα που χρειάζεται για την
καύση. Μέσω του πρωτεύοντα αέρα επίσης διατηρείται ζωντανή ηφωτιά.
1.2 E TRADA DE AIRE SECU DARIO / SECO DARY AIR I LET / E TRADA
DE ARE SECU DARIO / ENTREE DE L’AIR SECONDAIRE / PRESA
D’ARIA SECO DARIA /
ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ
ESP Situada en la parte superior de la puerta. Favorece que el carbono
incombusto pueda sufrir una postcombustión, aumentando el rendimiento y
asegurando la limpieza del cristal.
E G Placed on the top of the door. It helps the unburned carbon to have a post-
combustion, increasing the performance and assuring the cleaning of the
glass.

POR Situada na parte superior, por cima da porta. Esta entrada de ar, permite que
o carbono incombustível possa sofrer uma post – combustão, aumentando o
rendimento e assegurando a limpeza do vidro.
FR Tirette située au dessus de la porte. Elle favorise la postcombustion du
carbone non embrasé, augmentant le rendement et assurant la propreté
relative de la vitre.
IT Situata nella parte superiore della porta. Favorisce che il carbonio incombusto
abbia una post-combustione, aumentando il rendimento e assicurando la
pulizia del vetro.
GR Βρίσκεται στην πάνω εσωτερική πλευρά της πόρτας µεταξύ αυτού και του
γυαλιού.Χρησιµεύει στην µετάκαυση των καυσαερίων που ενδεχοµένως να
περιέχουν άκαυστη ύλη, αυξάνοντας την αποτελεσµατικότητα και την
απόδοση και διασφαλίζοντας την καθαριότητα του τζαµιού.
1.3 REGULACIO DOBLE COMBUSTIO / DOUBLE COMBUSTIO
REGULATIO / REGULAÇÃO DUPLA COMBUSTÃO / RÉGULATION
DOUBLE COMBUSTION / REGOLAZIONE DOPPIA COMBUSTIONE/
ΡΥΘΜΙΣΗ ∆ΙΠΛΗΣ ΚΑΥΣΗΣ:
ESP Situada en la parte trasera inferior, regula la entrada de aire destinado a la
doble combustión. Su función es aumentar el rendimiento del equipo y
disminuir las emisiones contaminantes. Se recomienda no bloquear dicha
entrada.
E G Placed in the lower rear part, it regulates the air inlet intended for the double
combustion. Its function is to increase the performance of the equipment and
to decrease the pollutant emissions. It is advisable not to block that inlet.

POR Regula a entrada de ar destinado à dupla combustão.
FR Située dans la partie postérieure inférieure, il règle l'entrée d'air destiné à la
double combustion. Sa fonction est d'augmenter le rendement de l'équipe et
de diminuer les émissions polluantes. La dite entrée recommande de ne pas
être bloquée.
IT Situata nella parte posteriore inferiore, regola la presa d’aria intessa per la
doppia combustione. La sua funzione è quella di aumentare il rendimento
dell’apparecchio e ridurre le emissioni inquinanti. Si consiglia di non bloccare
questa entrata.
.
GR Pυθµίζει την είσοδο του αέρα που είναι προορισµένο για διπλή
καύση.Συνιστάται οτι κατα τη διάρκεια της καύσης αυτή ηρύθµιση να
παραµένει κλειστή και όταν ταθεροποιηθεί ηφωτιά τότε προχωράµε στο
άνοιγµά της.
2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO DOS ELEME TOS /
REMPLACEMENT DES ELEMENTS / COLLOCAZIONE
/SUSTITUZIONE DI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ

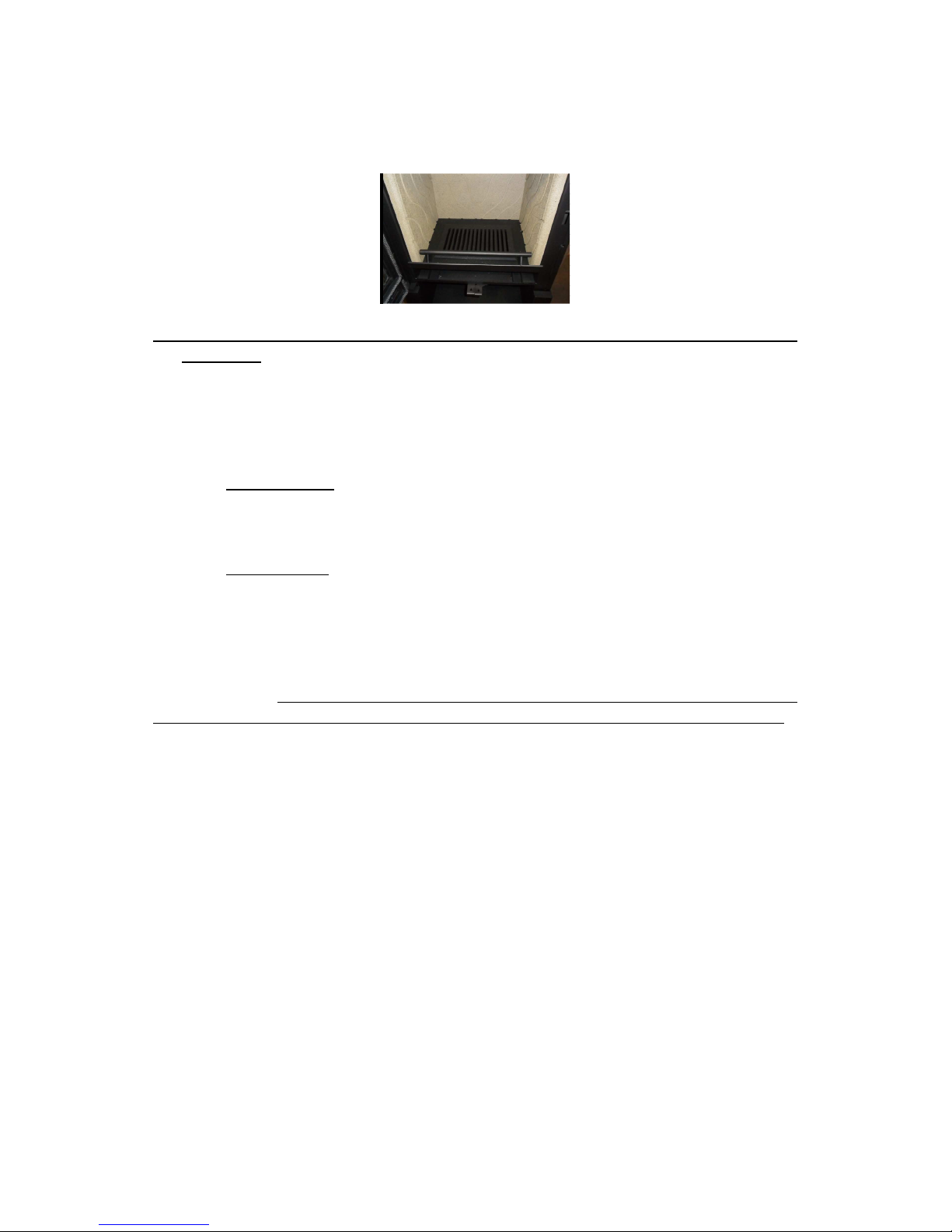

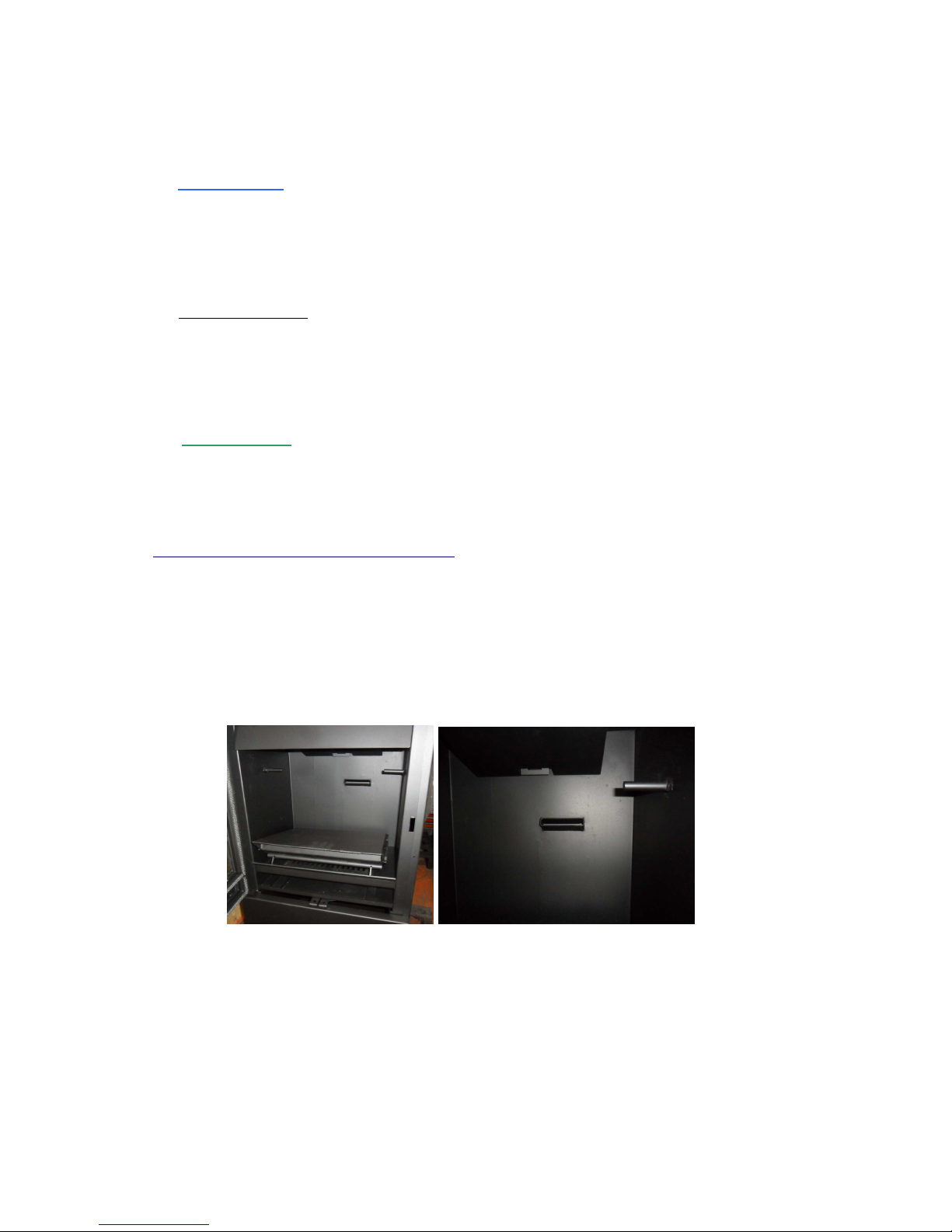

2.1 DEFLECTOR
ESP La ausencia del deflector causa una fuerte depresión con una combustión
demasiado rápida, excesivo consumo de leña y consecuente
sobrecalentamiento del aparato.
Para proceder a su colocación seguiremos los siguientes pasos:
2.2 DEFLECTOR.
E G The absence of a deflector causes a big depression with a very fast
combustion, excessive wood consumption, and the subsequent overheating
of the equipment. To arrange it we need to proceed as follow:

2.1 DEFLECTOR
POR A ausência do deflector causa uma forte depressão com uma combustão
demasiado rápida, um excessivo consumo de lenha e um consequente
sobreaquecimento do equipamento.Para a sua colocação procederemos
como as imagens indicam.
2.1 DEFLECTEUR
FR L'absence du déflecteur provoque une forte dépression accompagnée d’une
combustion trop rapide, une consommation excessive de bois et par
conséquent une surchauffe de l’appareil.
Pour sa mise en place, procédez comme suit :
2.1 DEFLETTORE
IT L’assenza di deflettore causa una forte depressione con una combustione
troppo veloce, eccessivo consumo di legno e il successivo surriscaldamento
dell’apparecchio. Per la sua collocazione, procederemo come segue:
2.1 ΑΝΑΚΛΑΣΤΗΡΑΣ (ΚΟΦΤΗΣ)
GR Στο εσωτερικό του θαλάµου καύσης συναντάµε ένα ορθογ νιο µεταλλικό
κοµµάτι που είναι οανακλαστήρας (κόφτης). Ηέλλειψη του προκαλεί µια
δυνατή πτ ση πίεσης µε υπερβολικά γρήγορη καύση και υπερβολική
κατανάλωση καυσόξυλων, και βέβαια υπερθέρµανση της συσκευής.
Οανακλαστήρας είναι εγκατεστηµένος από το εργοστάσιο, η
απεγκατάσταση και ηεπανατοποθέτηση του παρουσιάζεται παρακάτω:

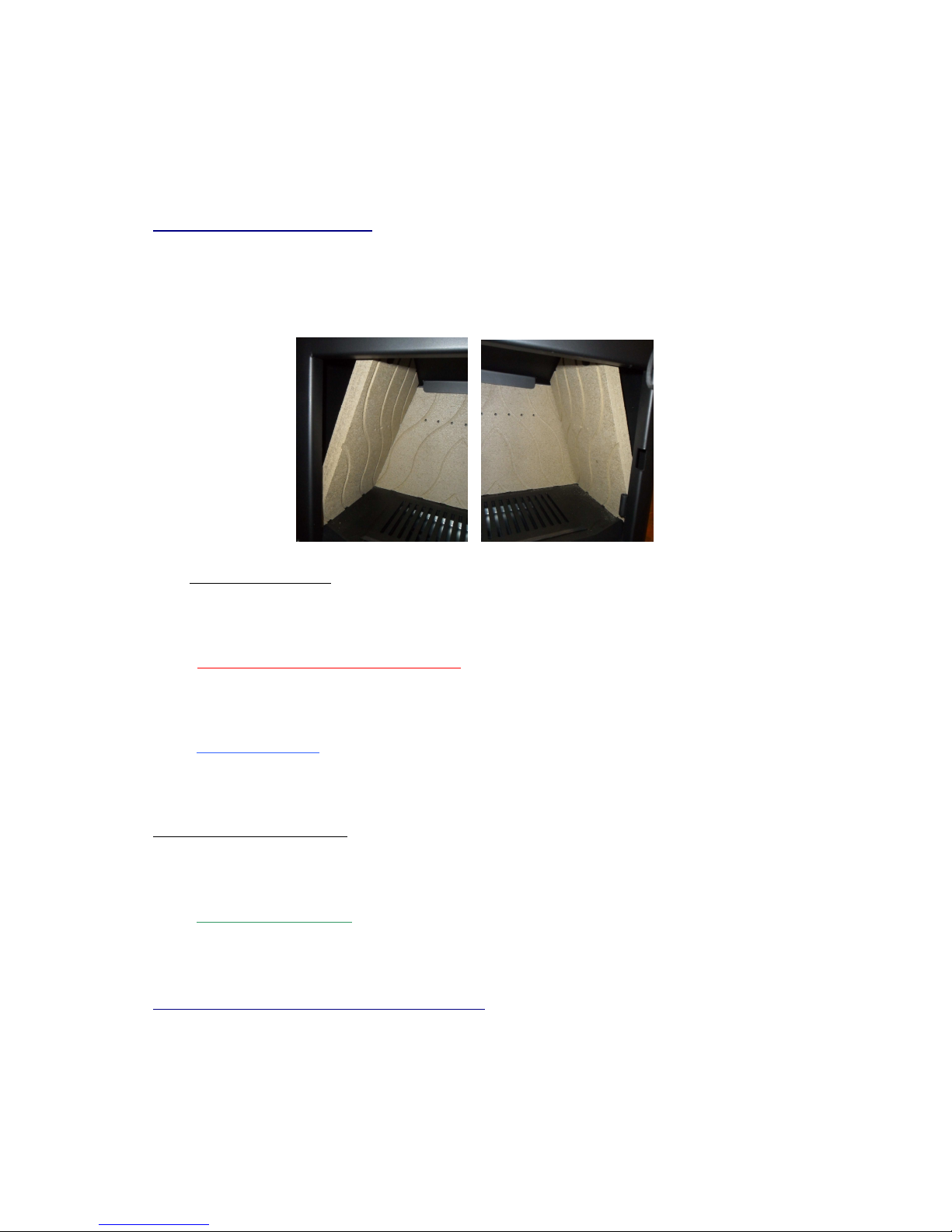

2.2 PLACAS I TERIORES
ESP El interior de la cámara de combustión está compuesto por placas de
vermiculita y nunca se debe usar el producto si estas placas han sido extraídas.
En caso de rotura, para reemplazar la pieza debemos extraer el deflector y se
actuará del siguiente modo:
- Comenzaremos extrayendo unos de los laterales. Para ello elevaremos un
poco la placa y la iremos inclinando hasta que salga.
2.2 I TER AL SHEETS.
E G The internal part of the combustion chamber consists of vermin
culite sheets and we should never use the equipment if these sheets have
been removed.
In case of breaking the sheets, in order to replace it we need to remove the
deflector and proceed as follow:
Start by removing one of the sides; to do so we need to raise the sheet a little
bit and then bend it so as to get it out.
2.2 PLACAS I TERIORES
POR O interior da câmara de combustão está composta por placas de vermiculite e
nunca se deve usar o produto sem as placas. Em caso de ruptura dessa placa,
para substituir a peça, deve-se realizar os seguintes passos. Remover o
deflector e remover uma das placas laterais. Para isso, deveremos levantar um
pouco a placa e inclinar a mesma até que saia frontalmente.
2.2 PANNEAUX INTERIEURS
FR L’intérieur du foyer de combustion est composé de panneaux de vermiculite.
L’appareil ne doit jamais être utilisé si ces panneaux ont été enlevés. En
cas de détérioration, on procédera de la manière suivante pour les remplacer:
Nous commencerons par extraire les uns des latéraux. Pour ce faire nous
élèverons un peu la plaque et l’inclinerons jusqu’à ce qu’elle sorte.
2.2. PIASTRE I TER E
IT L’interno della camera di combustione è composto da piastre in vermiculite e
l’apparecchio non deve mai essere utilizzato se le piastre sono state rimosse. In

caso di rottura, per sostituire questo pezzo dobbiamo togliere il deflettore e
procederemo come segue:
2.2 ΕΣΩΤΕΡΙΚΕΣ ΠΛΑΚΕΣ
GR Το εσωτερικό του θαλάµου καύσης αποτελείται απο κοµµάτια βερµικουλίτη και το
προιόν δεν πρέπει ποτέ να χρησιµοποιείται εάν αυτές οι πλάκες έχουν µετακινηθεί..
Σε περίπτωση σπασίµατος, για να αντικατασταθεί το κοµµάτι,πρέπει να αφαιρέσουµε
τον εκτροπέα και αυτό µπορεί να γίνει µε τον εξής τρόπο :
2.3 SALVATRO COS
ESP ormalmente viene instalado de fábrica, para su colocación y extracción
procederemos como sigue:

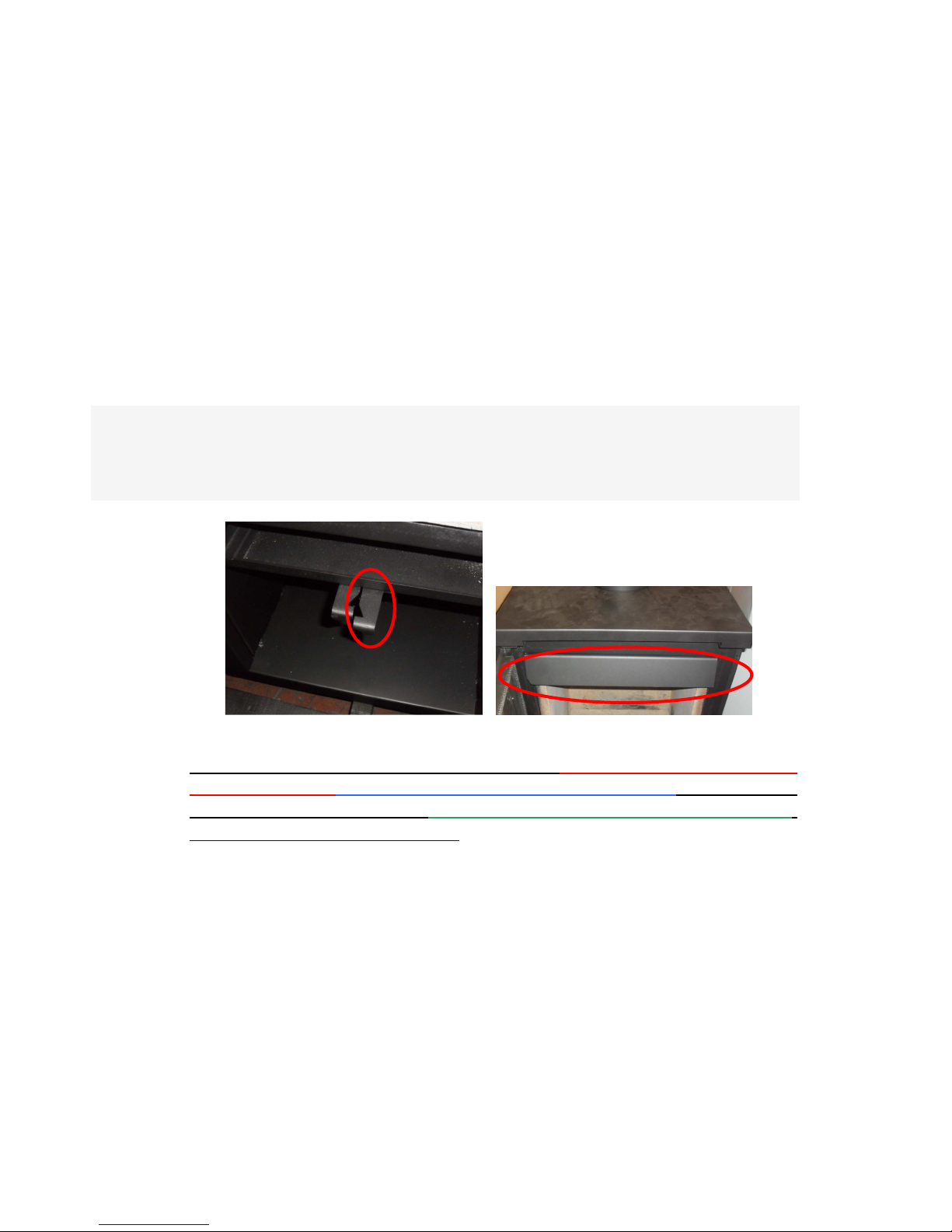

2.3 LOG SAVER GLASS PROTECTOR
E G It normally comes already installed from the factory, but to place and remove
it we will proceed as follow:
2.3 PARA LEH OS
POR ormalmente vem instalado desde fábrica. o entanto, para a sua colocação
procederemos como as imagens indicam:
.
2.3 SALVATRONCOS
FR Il vient normalement installé d’origine. Pour le placement et l'enlèvement se
fera comme suit:
2.3 SALVA TRONCHI.
IT Di solito viene installato di fabbrica, ma per piazzarlo o toglierlo bisogna fare
come descritto di seguito
2.3 ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΡΥΣΤΑΛΟΥ
GR Κανονικά είναι εγκατεστηµένο από το εργοστάσιο. Ητοποθέτηση και
εξαγωγή του παρουσιάζεται παρακάτω:

2.4 CO EXIO DE LA VE TILACIO - SISTEMA ELÉCTRICO (sólo mod.
Sydney-T)
ESP El mod. Sydney-T está provisto de un ventilador de 270 m
3
/h, adecuado para
mejorar la distribución del calor a través de la ventilación del ambiente.
El encendido y la regulación de la ventilación, se realiza mediante el pomo
regulador situado en la parte trasera derecha. Este regulador tiene las
siguientes funciones:
-Posición OFF: el ventilador permanecerá apagado, siempre y cuando
no haya combustión en el interior del hogar ya que la estufa está
provista de un termostato que comanda el funcionamiento del
ventilador en función de la temperatura de la estufa.
-Posición O : el ventilador permanecerá encendido, aunque no haya
combustión en el interior del hogar.
En todos los casos, usted podrá elegir la velocidad de funcionamiento del
ventilador a través del regulador.
CO EXIÓ :
De la estufa, por su parte trasera derecha encontramos el conductor que se
conecta a red. Es aconsejable no cortar el mismo en su longitud, ya que este
tramo es de utilidad a la hora de sustituir componentes eléctricos del interior.
Es indispensable la correcta conexión a la instalación de puesta a tierra.
De la instalación del aparato deberá ocuparse personal cualificado y
habilitado, conforme a las normas vigentes
SUSTITUCIO :
En caso de sustitución de uno de los componentes eléctricos, la operación de
sustitución puede realizarse desde el frontal de la estufa, sin necesidad de
desinstalar la misma, deberá operar de la siguiente manera:

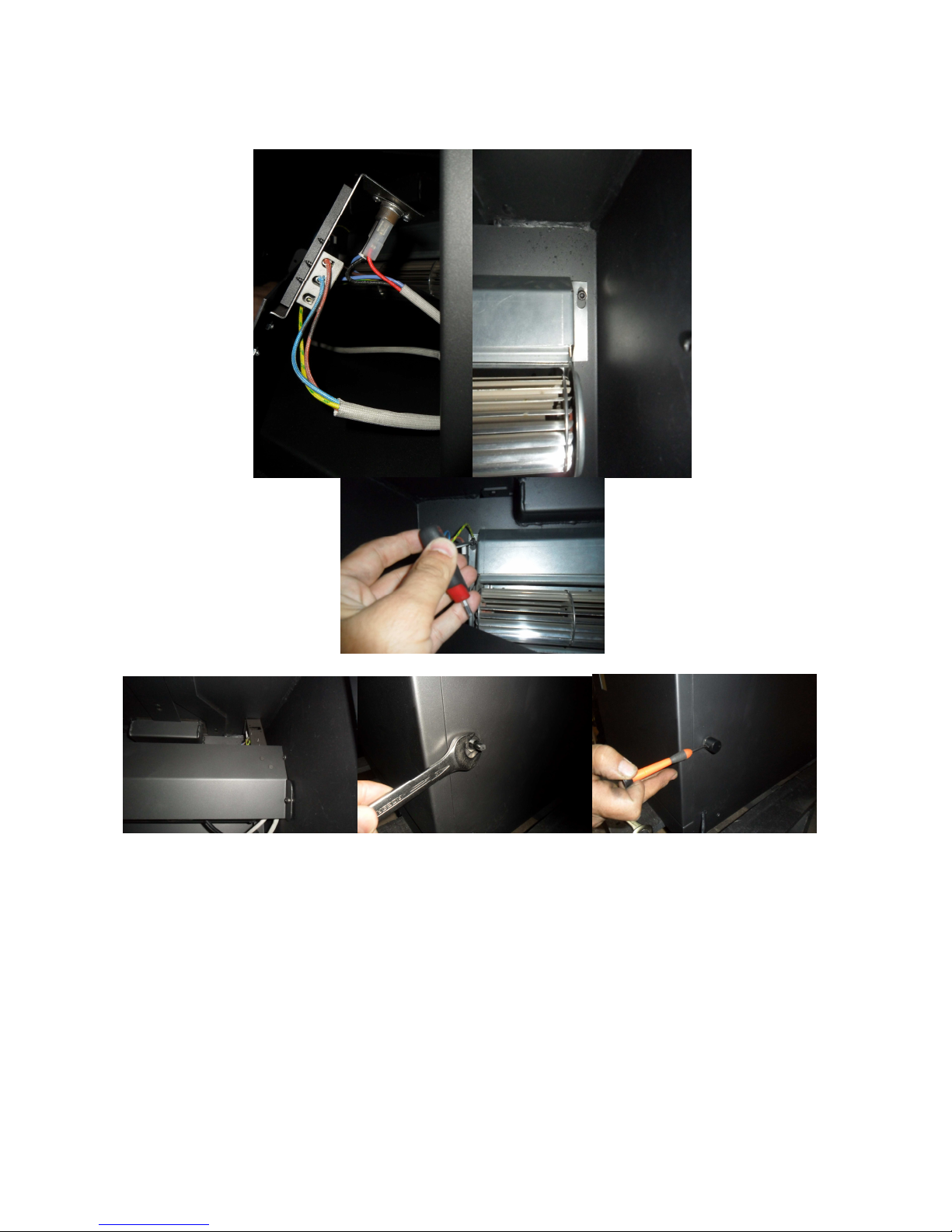

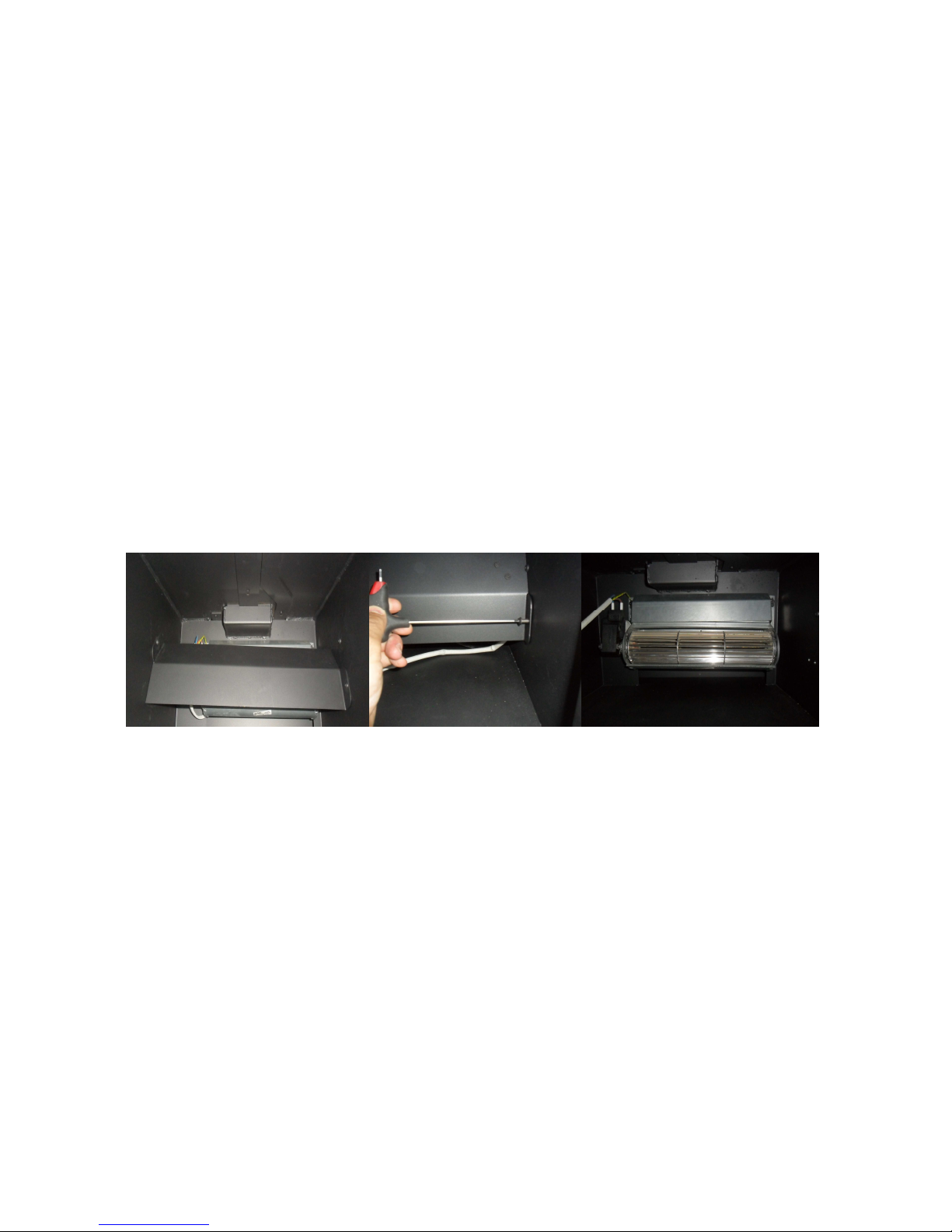

-En primer lugar, debe desatornillar el protector del ventilador
aflojando el tornillo que tiene a cada lado.
-Retirado el protector, usted tendrá acceso directo tanto al termostato
como a la ficha de conexiones y dejará visible al completo el propio
ventilador.
-Para retirar el ventilador, sólo hay que elevarlo y liberarlo de su
fijación a la estufa.
-Desconecte y sustituya el elemento deteriorado y vuelva a montar
todo tal cual estaba montado.

2.4 VE TILATIO CO ECTIO – ELECTRICAL SYSTEM (only sydney-T
model)
E G The Sydney-T model has a fan of 270 m
3
/h in order to improve heat
distribution through the environment ventilation.
The ignition and ventilation control is performed by the regulator knob
located on the right rear part. This regulator has the following functions:
-Position OFF: the fan will remain switched off as long as there is no
combustion inside the firebox as the stove has a thermostat that
controls fan operation depending on the temperature of the stove.
-Position O : the fan will remain switched on although there is no
combustion inside the firebox.
In all cases, you will be able to choose the operating speed of the fan
through the regulator.
CO ECTIO :
The conductor connected to network is located on the right rear part of the
stove. It is advisable not to cut it completely because it is useful when
replacing electrical components inside.
It is essential the proper connection to the grounding system.
The installation of the appliance must be carried out by qualified and
authorized personnel in accordance with current regulations.
SUBSTITUTIO :
In case of replacement of one of the electrical components, the replacement
operation can be performed through the frontal part of the stove, without
necessity of uninstalling it, as follows:
-First, unscrew the fan protection, loosening the screw on each side.
- Once the protection has been removed, you will have direct access
to the thermostat as well as to the connections card, leaving the fan
completely visible.
-In order to remove the fan, just raise it and release it from its
attachment to the stove.
- Disconnect and replace damaged items and reassemble everything
as it was.
2.4 LIGAÇÃO DA VE TILAÇÃO – SISTEMA ELÉCTRICO (SÓ MODELO Sydney-
T)
POR O modelo Sydney-T possui um ventilador de 270m3/h, servindo para
melhorar a distribuição do calor pelo ambiente mediante a ventilação.
O acendimento e a regulação da ventilação são feitos através do botão de
regulação situado na parte traseira direita. Este regulador tem as seguintes
funções:

- Posição OFF: o ventilador permanece desligado, sempre que não
exista combustão, visto que o equipamento possui um termóstato que
comanda o funcionamento do ventilador em função da temperatura.
- Posição O : o ventilador está permanentemente ligado, mesmo que
não exista combustão.
o entanto poderá ser regulada a velocidade do ventilador actuando no
botão do regulador.
LIGAÇÕES:
a parte traseira direita equipamento encontra-se o cabo de ligação à
electricidade. É aconselhável não cortar este cabo, pois o mesmo é útil em
caso de substituição de componentes no interior.
É obrigatória a ligação à terra do equipamento.
O equipamento deverá ser instalado por pessoal devidamente qualificado e
habilitado, e de acordo com as normas vigentes.
SUBSTITUIÇÃO:
o caso de ser necessária a substituição de algum componente eléctrico, essa
operação pode ser efectuada pela frente do equipamento sem necessidade
de desinstalar o mesmo. A operação deverá ser efectuada do seguinte modo:
- Em primeiro lugar deverá ser retirado o protector do ventilador,
aligeirando os parafusos que existem de cada lado.
- Uma vez retirado o protector, temos acesso tanto ao termóstato
como às ligações, ficando visível completamente o ventilador.
- Para retirar o ventilador, somente é necessário levantá-lo para o
libertar da posição.
- Desligue e substitua o componente danificado e faça a montagem
em sentido inverso.
2.4 CO ECTIO DE LA VE TILATIO – SYSTÈME ÉLECTRIQUE (seulement
mod. Sydney-T)
FR Le modèle Sydney-T dispose d'un ventilateur de 270 m3/h afin d'améliorer la
distribution de la chaleur à travers la ventilation de l'environnement.
L'allumage et le contrôle de la ventilation est réalisé par le pommeau de
réglage situé sur la partie arrière droite. Ce régulateur a les fonctions
suivantes:
-Position OFF : le ventilateur restera éteint pourvu que il n'ya pas de
combustion à l'intérieur de la chambre de combustion car le poêle a
un thermostat qui contrôle le fonctionnement du ventilateur en
fonction de la température du poêle.
-Position ON : le ventilateur restera allumé même si il n'ya pas de
combustion à l'intérieur de la chambre de combustion.
Dans tous les cas, vous pouvez choisir la vitesse de fonctionnement
du ventilateur par le régulateur.

CONNECTION :
Le conducteur relié à réseau est située sur la partie arrière droite du poêle. Il
est conseillé de ne pas le couper complètement parce qu'il est utile lors
du remplacement de composants électriques à l'intérieur.
Il est essentiel une bonne connexion au système de prise de terre.
L'installation de l'appareil doit être effectuée par un personnel qualifié et
autorisé conformément à la réglementation en vigueur.
REMPLACEMENT :
En cas de remplacement d'un des composants électriques, l'opération de
remplacement peut être effectuée à travers la partie frontale du poêle, sans
nécessité de désinstallation, comme suit:
-Tout d'abord, dévisser la protection du ventilateur, en desserrant la
vis de chaque côté.
-Une fois que la protection a été enlevée, vous aurez un accès direct
au thermostat ainsi que à la carte des connexions, laissant le
ventilateur complètement visible.
-Pour retirer le ventilateur, il suffit de le soulever et le libérer de son
attachement au poêle.
-Débranchez et remplacez les éléments endommagés et remontez
comme il était.
2.4 COLLEGAMENTO DEL VENTILATORE - SISTEMA ELETTRICO (solo mod.
Sydney-T)
IT Il mod. Sydney-T ha un ventilatore di 270 m
3
/h per migliorare la distribuzione
del calore attraverso la ventilazione dell’ambiente.
L’accensione e controllo della ventilazione si effetua con il pomello situato
sulla parte posteriore destra. Questo regolatore ha le seguenti funzioni:
-Posizione OFF: il ventilatore rimane spento fintanto che non c’è
combustione all’interno della camera di combustione perché la stufa
ha un termostato che controlla il ventilatore secondo la temperatura
della stufa.
-Posizione O : il ventilatore rimane acceso anche se non c’è
combustione all’interno della camera di combustione.
In tutti i casi, è possibile scegliere la velocità di funzionamento del ventilatore
attraverso il regolatore.
COLLEGAME TO:
Il conduttore collegato alla rete si trova sulla parte posteriore destra della
stufa. Si consiglia di non tagliarlo completamente di sostituzione di
componenti elettrici all'interno.
È indispensabile la corretta connessione al sistema di terra.
L'installazione dell'apparecchio deve essere effettuata da personale qualificato
e autorizzato conformemente alla normativa vigente.
SOSTITUZIO E:

In caso di sostituzione di uno dei componenti elettrici, l'operazione di
sostituzione può essere effettuata attraverso la parte frontale della stufa, senza
necessità di disinstallazione, come segue:
-In primo luogo, svitare la protezione del ventilatore, allentando la vite
su ciascun lato.
-Una volta che la protezione è stata rimossa, si avrà accesso diretto al
termostato e al pannello di connessioni, lasciando il ventilatore
completamente visibile.
-Per rimuovere il ventilatore, basta sollevarlo e rilasciarlo dal suo
attaccamento alla stufa.
-Scollegare e sostituire gli elementi danneggiati e rimontari tutto
come era.
2.4 ΣΥΝ∆ΕΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΑΡΟΧΗΣ ΖΕΣΤΟΥ ΑΕΡΑ – ΗΛΕΚΤΡΙΚΟ
ΣΥΣΤΗΜΑ (ΜΟΝΟΝ ΓΙΑ ΤΟ ΜΟΝΤΕΛΟ SYDNEY-T).
GR Το µοντέλο SYDNEY-T διαθέτει έναν ανεµιστήρα παροχής αέρα 270 m
3
/h
για την βέλτιστη διασπορά της θερµότητας στον χ ρο.
Ηέναρξη και ηρύθµιση της έντασης λειτουργίας γίνεται από τον
περιστρεφόµενο επιλογέα οοποίος βρίσκεται στην πίσω δεξιά πλευρά της
εστίας. Αυτός οεπιλογέας έχει τις εξής δυνατότητες λειτουργίας:
•Θέση OFF: Οανεµιστήρας θα παραµένει σβηστός εφόσον ηεστία δεν
είναι αναµµένη (δεν γίνεται καύση µέσα στον θάλαµο καύσεως) εν
θα ξεκινήσει αυτόµατα µόλις ηεστία ζεσταθεί. Το σύστηµα διαθέτει
θερµοστάτη οοποίος ελέγχει την λειτουργία του ανεµιστήρα µε βάση
την θερµοκρασία της εστίας.
•Θέση ON: Οανεµιστήρας θα λειτουργεί ακόµα και εάν ηεστία είναι
σβηστή (δεν γίνεται καύση µέσα στον θάλαµο καύσεως).
Σε κάθε περίπτωση, µπορείτε να επιλέξετε την ταχύτητα λειτουργίας του
ανεµιστήρα µέσω του ρυθµιστή.
ΣΥΝ∆ΕΣΗ:
Τα καλ δια σύνδεσης µε το δίκτυο βρίσκονται στο δεξί πίσω µέρος της
εστίας. Σ στήνεται να µην τα κόψετε τελείως διότι ένα διαθέσιµο µήκος
θα είναι χρήσιµο σε περίπτωση αντικατάστασης κάποιο ηλεκτρικού
εξαρτήµατος εσωτερικά.
Είναι απαραίτητη ησωστή σύνδεση µε την γείωση.
Ηεγκατάσταση της σ σκε ής πρέπει να γίνεται από εξο σιοδοτηµένο
και εξειδικε µένο προσωπικό πάντα σύµφωνα µε το ς τοπικούς
κανονισµούς.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ

Σε περίπτωση ανάγκης αντικατάστασης κάποιου από τα ηλεκτρικά
εξαρτήµατα, αυτό µπορεί να γίνει από το µπροστινό τµήµα της εστίας,
χωρίς την ανάγκη απεγκατάστασης της ως εξής:
•Πρ τα αφαιρέστε το εξάρτηµα προστασίας του ανεµιστήρα,
ξεβιδ νοντας τις βίδες που βρίσκονται σε κάθε πλευρά.
•Όταν αφαιρεθεί το προστατευτικό τµήµα, θα έχετε άµεση πρόσβαση
στον θερµοστάτη καθ ς επίσης και στην πλακέτα σύνδεσης, εν και ο
ανεµιστήρας είναι πλήρως ορατός.
•Για να µπορέσετε να αφαιρέσετε τον ανεµιστήρα, απλά ανασηκ στε
τον και απελευθερ στε τον από την βάση του στην εστία.
•Αποσυνδέστε και αντικαταστήστε τα φθαρµένα υλικά.
Επανατοποθετήστε τα διάφορα τµήµατα στην αρχική τους θέση.

3. CARACTERISTICAS TEC ICAS / TECH ICAL FEATURES /
CARACTERISTICAS TEC ICAS / CARACTERISTIQUES
TECHNIQUES / CARATTERISTICHE TECNICHE /
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
DATOS TEC ICOS
Sydney
Potencia calorífica
1
1
kW
Rendimiento
7
6
%
Emisiones CO (13% O2)
0.
09
%
Temperatura de humos
3
46
ºC
Conducto de humos (mm)
Ø 15
0
Carga combustible aconsej
ada
3
.
4
Kg./h
Peso
97 kg

4 EXPLOSIO / EXPLODED VIEW DRAWI G / EXPLOSÃO /
ECLATE / DISEGNO ESPLOSO / ΑΝΑΠΤΥΓΜΑ
°
DESCRIPCIO /DESCRIPTIO
°
DESCRIPCIO /DESCRIPTIO
1
Rodillo y casquillo de cierre
17
Collarin salida de humos
2
Maneta
18
Camara trasera
3
Arandela y casquillo I
-
055
19
Cuerpo
4
Puerta
20
Camara lateral derecha
5
Cristal
21
Vermiculita trasera
6
Bisagra
22
Vermiculita lateral derecha
7
Vermiculita lateral izquierda
23
Parilla fun
dición
8
Deflector
24
Plano fuego
9
Deflector superior
25
Cajon cenicero
10
Soporte camara
26
Cajonera
11
Camara lateral izquierda
27
Chapa regulación aire secundario
12
Conductor aire
28
Base
13
Techo limpiacristal
29
Chapa regulación aire primario
14
Techo
30
Salvatroncos
15
Camara aire turbina
31
Puerta leñero
16
Techo
