Bronpi LORCA-F User manual

MOD. LORCA-F / LORCA-C
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
Dear customer:
E G We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας.
Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας
καλούµε να διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να
µπορείτε να τις αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS / ADVERTE CIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
E G The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTA T! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les
installateurs seront qualifies et travailleront au compte des enterprises

adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT
La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς
κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς
κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό προϋπόθεση-
διαδικασίες για α τού το είδο ς σ σκε ές, µε τις λεπτοµερείς
απαιτήσεις πο αναφέρονται στις οδηγίες χρήσης και σύµφωνα µε το ς
επαγγελµατικούς κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα µπορούν να
αναλάβο ν την πλήρη ε θύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι σπρέι στο
εσωτερικό το θαλάµο καύσης (στη δική σας περίπτωση), το οποίο
πρέπει να αφαιρεθεί πριν την έναρξη της λειτο ργίας το .
1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIO S / REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo presenta varias
entradas de aire a la cámara. El funcionamiento es el que sigue:
E G To get a perfect combustion regulation, this model presents different air inlets
to the chamber. The working process is as follow:
POR O modelo apresenta várias entradas de ar à câmara. O seu funcionamento é o
seguinte:
FR Pour une parfaite régulation de la combustión, le modèle presente plusieurs
entrées d’air à la chambre. Le fonctionnement c'est comme décrit suit:
IT Per una perfetta regolazione della combustione, questo modello ha diversi
prese d’aria alla camera. Il funzionamento é come segue:

GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα
ρυθµιστικά.. Ηλειτουργία τους περιγράφεται παρακάτω.

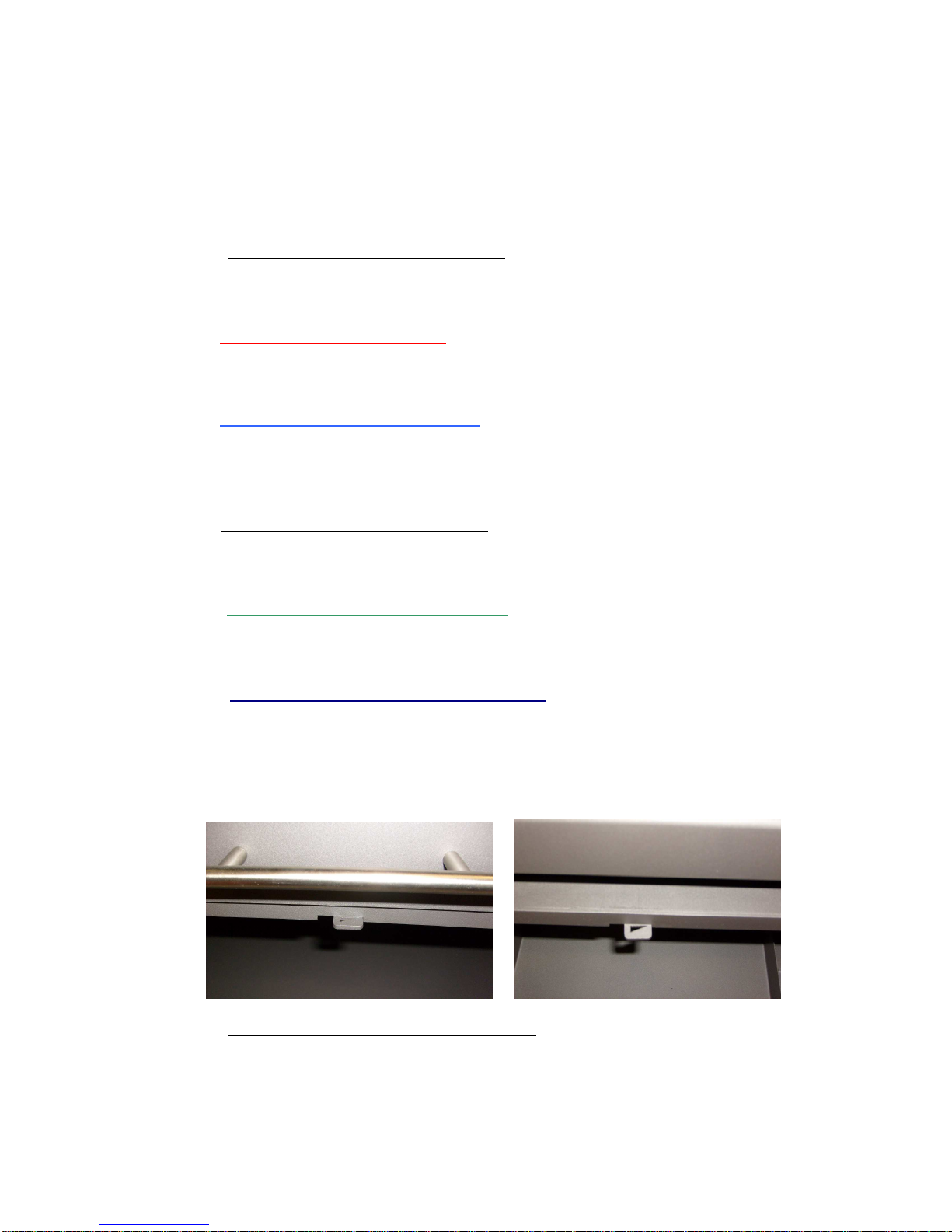

1.1 REGULACIO DE AIRE PRIMARIO:
ESP Situada justo debajo del cajón cenicero, nos permite la regulación de la
entrada de oxígeno a la cámara.
1.1 PRIMARY AIR REGULATIO :
E G It is situated right underneath the ash pan and it allows regulating the
oxygen inlet into the chamber.
1.1 REGULAÇÃO DO AR PRIMARIO:
POR Situa-se na parte inferior da porta, na gaveta de cinzas. Esta regula a
passagem do ar através da gaveta de cinzas e da grelha de cinzas até ao
combustível
.
1.1 REGLAGE DE L’AIR PRIMAIRE:
FR Situé en-dessous du bac à cendres, permet le réglage de l’entrée
d’oxygène dans le foyer.
1.1 REGOLAZIO E D’ARIA PRIMARIA:
IT Situato giusto sotto il cassetto porta-cenere, ci permette la regolazione
della presa di ossigeno alla camera.
1.1 ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή εισαγωγής
του αέρα . Οπρωτεύων αέρας είναι χρήσιµος για την έναρξη αλλά και
για την διαδικασία της καύσης.
Μέσω του πρωτεύοντα αέρα επίσης διατηρείται ζωντανή ηφωτιά.

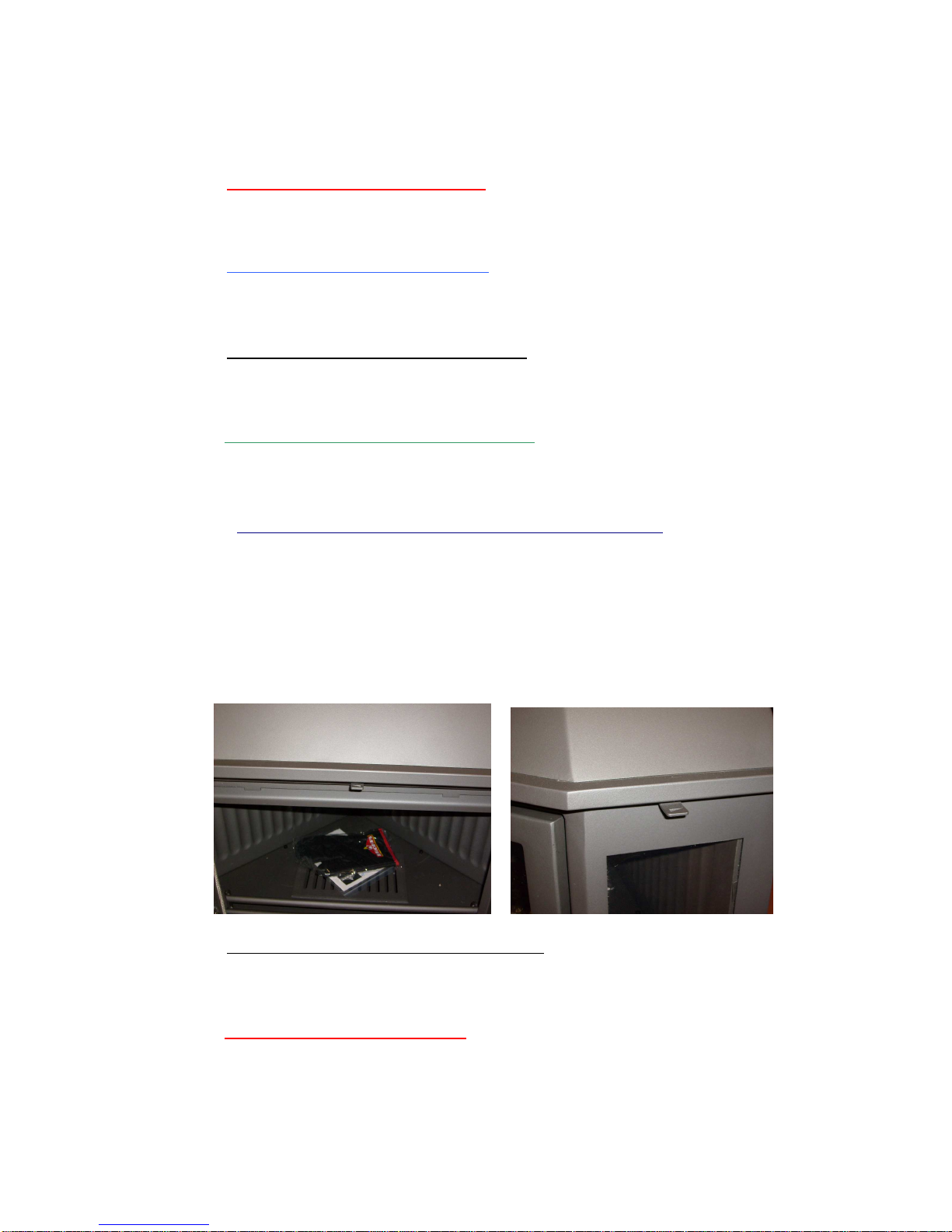

1.2 REGULACIO DE AIRE SECU DARIO:
ESP Situadas encima tanto de la puerta como de los cristales laterales y justo
debajo de la campana. Responsable de la limpieza del cristal.

1.2 SECO DARY AIR REGULATIO :
E G They are placed over the door, the side glasses, and the hood. It is
responsible for keeping the glass cleaned.
1.2 E TRADA DE AR SECU DARIO:
POR Situada por cima da porta e nos vidros laterais, por debaixo da
câmpanula. É responsável pela limpeza do vidro.
1.2 REGLAGE DE L’AIR SECONDAIRE:
FR Situé au-dessus de la porte et des vitres latérales ainsi qu’au-dessous de
la hotte. Permet de garder les vitres relativement propres plus longtemps.
1.2 REGOLAZIO E D’ARIA SECO DARIA:
IT
Situata nella porta, i vetri laterali e sotto la cappa. È responsabile di
mantenere puliti i vetri.
1.2 ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ.
GR Βρίσκεται τοποθετηµένη πάνω από την πόρτα αλλά και πάνω από τα
πλαϊνά κρύσταλλα, ακριβ ς κάτω από τη καµπάνα (φούσκα). Είναι
υπεύθυνη για την διατήρηση της καθαριότητας των κρυστάλλων και
για την µετάκαυση των καυσαερίων που ενδεχοµένως να περιέχουν
άκαυστη ύλη, αυξάνοντας την αποτελεσµατικότητα και την
απόδοση.
1.3 REGULACIO VALVULA CORTA- TIRO:
ESP Situada justo encima de la campana, donde se une la misma con el
embellecedor.
1.3 DRAUGHT DIVERTER VALVE.
E G Placed right on top of the hood, where it joins with the hubcap.

1.3 REGULAÇÃO DO REGISTO DE FUMOS:
POR Situada justo por cima da campânula, onde o tubo embelezador assenta.
1.3 REGLAGE DE LA VALVE COUPE-TIRAGE
FR Situé juste au-dessus de la hotte, à la jonction avec le cache tuyau
1.3 REGOLAZIONE VALVOLA TAGLIATIRAGGIO.
IT È piazzata giusto nella cappa, dove si collega con la borchia.
1.3 ΒΑΛΒΙ∆Α ΡΥΘΜΙΣΗΣ ΑΠΑΓΩΓΗΣ ΚΑΥΣΑΕΡΙΩΝ.
GR Βρίσκεται τοποθετηµένη ακριβ ς πάνω από τη καµπάνα (φούσκα) στο
σηµείο όπου αυτή εν νεται µε το κάλυµµα. ∆ιαθέτει πέντε θέσεις
ρύθµισης. Όσο ποιο ανοικτή είναι (θέσεις πλησιέστερα στο σύµβολο +) ,
τόσο ποιο γρήγορα «τραβάει» ηεστία και αντιστρόφως όσο πλησιέστερα
βρίσκεται στο σύµβολο ( – ) τόσο ποιο αργά γίνεται ηκαύση. Κατά το
άναµµα ήτην ανατροφοδότηση της εστίας συνίσταται προηγουµένως να είναι
σε θέση τελείως ανοικτή. Με κλειστή την πόρτα και κατά την διάρκεια της
καύσης µπορεί να είναι τελείως κλειστή.
Para cambiar la posición de la válvula:
1- tiraremos del pomo inox.
hacia fuera (hacia nosotros),
2- giramos hasta la posición
deseada.
3- volvemos a empujar el
pomo, hasta introducirlo en
el agujero.
To change the position of
the valve:
1- We pull the stainless steel
knob outwards (towards us,)
2- We spin it to the position
we want,
3- We push again the knob to
introduce it in the hole.
Pour changer la position de la
valve:
1- Tirer la poignée en inox vers
l’extérieur (vers vous).
2- La mettre à la position désirée
3- Appuyer sur la poignée jusqu’à
l’introduire dans l’alvéole choisie
Para trocar a posição do registo:
1- Retirar o puxador inox
para fora,
2- Rodar até à posição
desejada,
3-
Voltar a empurrar o
puxador, até voltar a
introduzir no buraco.
Per cambiare la possizione
d
ella
valvola:
3- Tirare del pomolo di inox verso
fuori (verso di noi),
4- Girare fino ad arrivare alla
posizione desiderata.
5- Schiacciare ancora il
pomolo, fino a metterlo nel
buco.

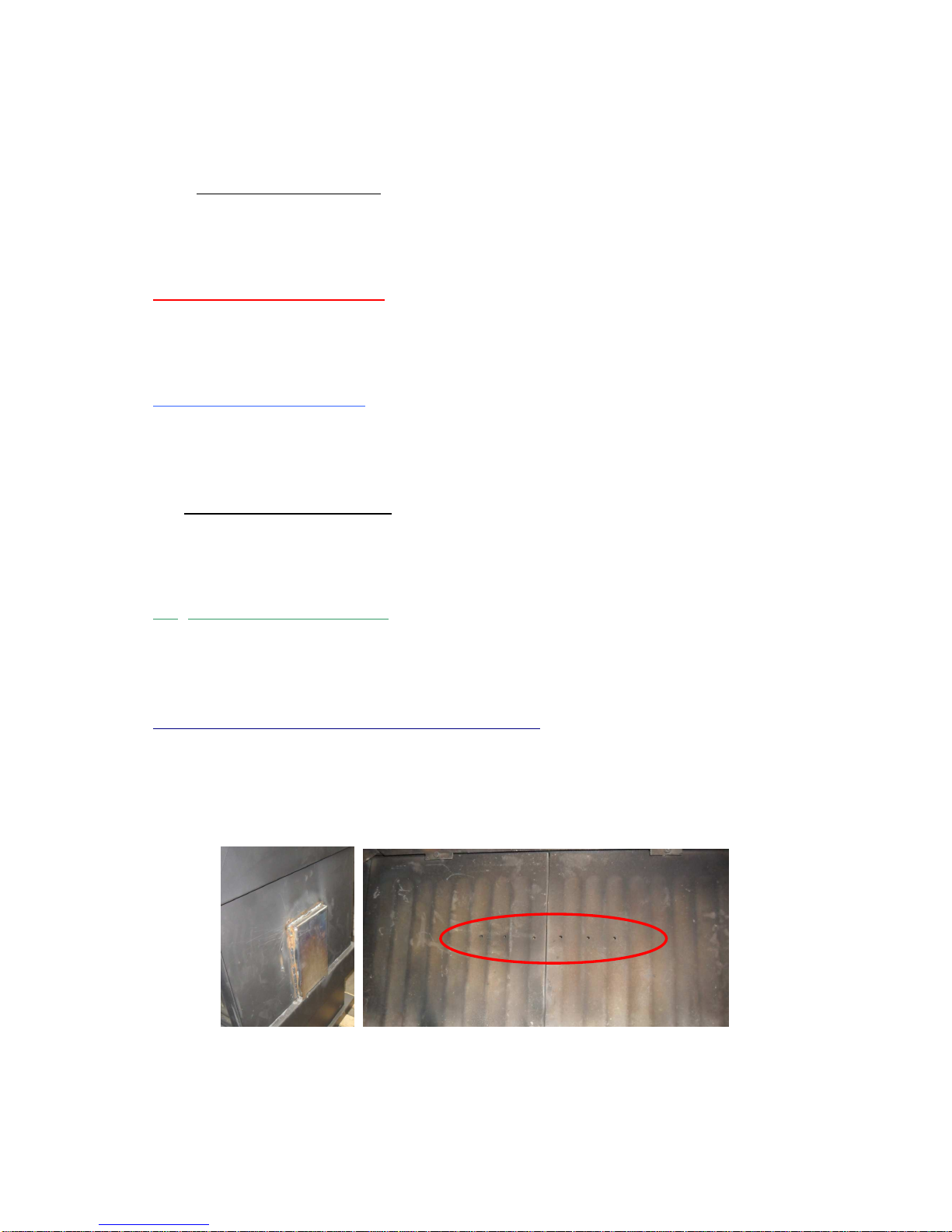

1.4 DOBLE COMBUSTIO
ESP Situada en la parte trasera, permite la entrada de aire destinado a la doble
combustión. Su función es aumentar el rendimiento del equipo y disminuir las
emisiones contaminantes.
1.4 DOUBLE COMBUSTIO
E G Placed in the lower rear part, it regulates the air inlet intended for the double
combustion. Its function is to increase the performance of the equipment and
to decrease the pollutant emissions.
1.4 DUPLA COMBUSTÃO
POR Localizado na parte traseira, permite a entrada de ar para a combustão dupla.
A sua função é a de aumentar o desempenho do computador e reduzir as
emissões.
1.4 DOUBLE COMBUSTION
FR Située dans la partie inférieure, il règle l'entrée d'air destiné à la double
combustion. Sa fonction est d'augmenter le rendement de l'équipe et de
diminuer les émissions polluantes.
1.4 DOPPIA COMBUSTIO E
IT Situata nella parte posteriore inferiore, regola la presa d’aria intessa per la
doppia combustione. La sua funzione è quella di aumentare il rendimento
dell’apparecchio e ridurre le emissioni inquinanti.
1.4 ΕΙΣΑΓΩΓΗ ΤΟΥ ΤΡΙΤΕΥΟΝΤΑ ΑΕΡΑ.
GR Βρίσκεται στο πίσω µέρος, επιτρέπει την είσοδο του αέρα για τη διπλή καύση και
ρυθµίζει την είσοδο οξυγόνου για την δευτερογενή καύση. Συνίσταται να είναι
κλειστή κατά την διάρκεια της έναρξης της καύσης και να ανοίγεται µόλις η
φωτιά σταθεροποιείται.

2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO DOS ELEME TOS /
REMPLACEMENT DES ELEMENTS / COLLOCAZIONE
/SUSTITUZIONE DI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ

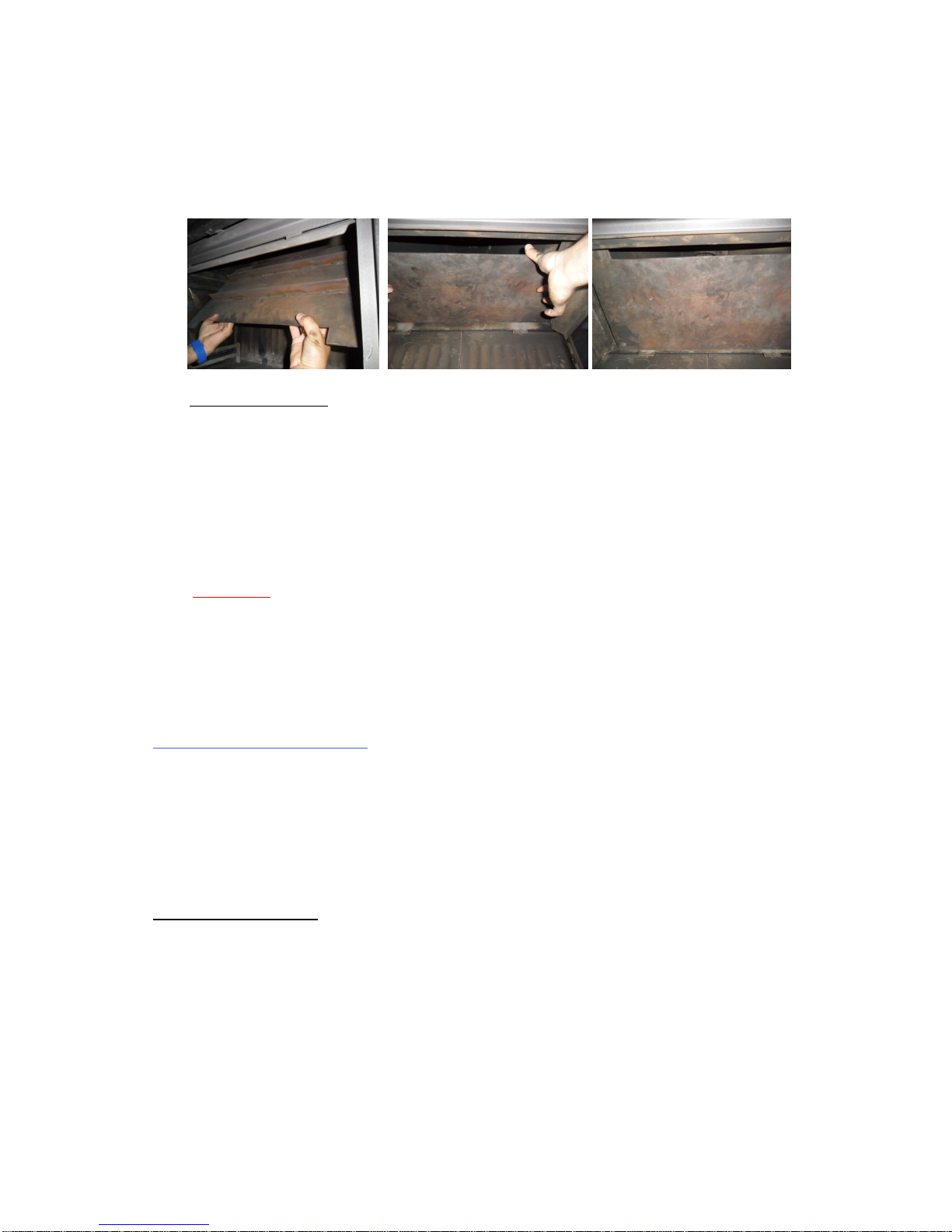

2.1 DEFLECTOR
ESP La ausencia del deflector causa una fuerte depresión con una
combustión demasiado rápida, excesivo consumo de leña y
consecuente sobrecalentamiento del aparato. Para su colocación
procederemos como sigue:
2.1 DEFLECTOR.
E G The absence of a deflector causes a big depression with a very fast
combustion, excessive wood consumption, and the subsequent overheating
of the equipment. To arrange it we need to proceed as follow:
2.1 DEFLECTOR
POR A ausência do deflector causa uma forte depressão com uma
combustão demasiado rápida, um excessivo consumo de lenha e um
consequente sobreaquecimento do equipamento. ormalmente o
deflector vem instalado desde fábrica. o entanto, para a sua
colocação procederemos como as imagens indicam.
2.1. DEFLECTEUR
FR L'absence du déflecteur provoque une forte dépression
accompagnée d’une combustion trop rapide, une consommation
excessive de bois et par conséquent une surchauffe de l’appareil.
Pour l’installer, proceder comme suit:
2.1 DEFLETTORE
IT L’assenza di deflettore causa una forte depressione con una combustione
troppo veloce, eccessivo consumo di legno e il successivo surriscaldamento
dell’apparecchio. Per la sua collocazione, procederemo come segue:
2.1 ΑΝΑΚΛΑΣΤΗΡΑΣ
GR Στο εσωτερικό του θαλάµου καύσης συναντάµε ένα ορθογ νιο
µεταλλικό κοµµάτι που είναι οανακλαστήρας (κόφτης). Ηέλλειψη
του προκαλεί µια δυνατή πτ ση πίεσης µε υπερβολικά γρήγορη
καύση και υπερβολική κατανάλωση καυσόξυλων, και βέβαια

υπερθέρµανση της συσκευής. Ηεγκατάσταση και η
επανατοποθέτηση του παρουσιάζεται παρακάτω.

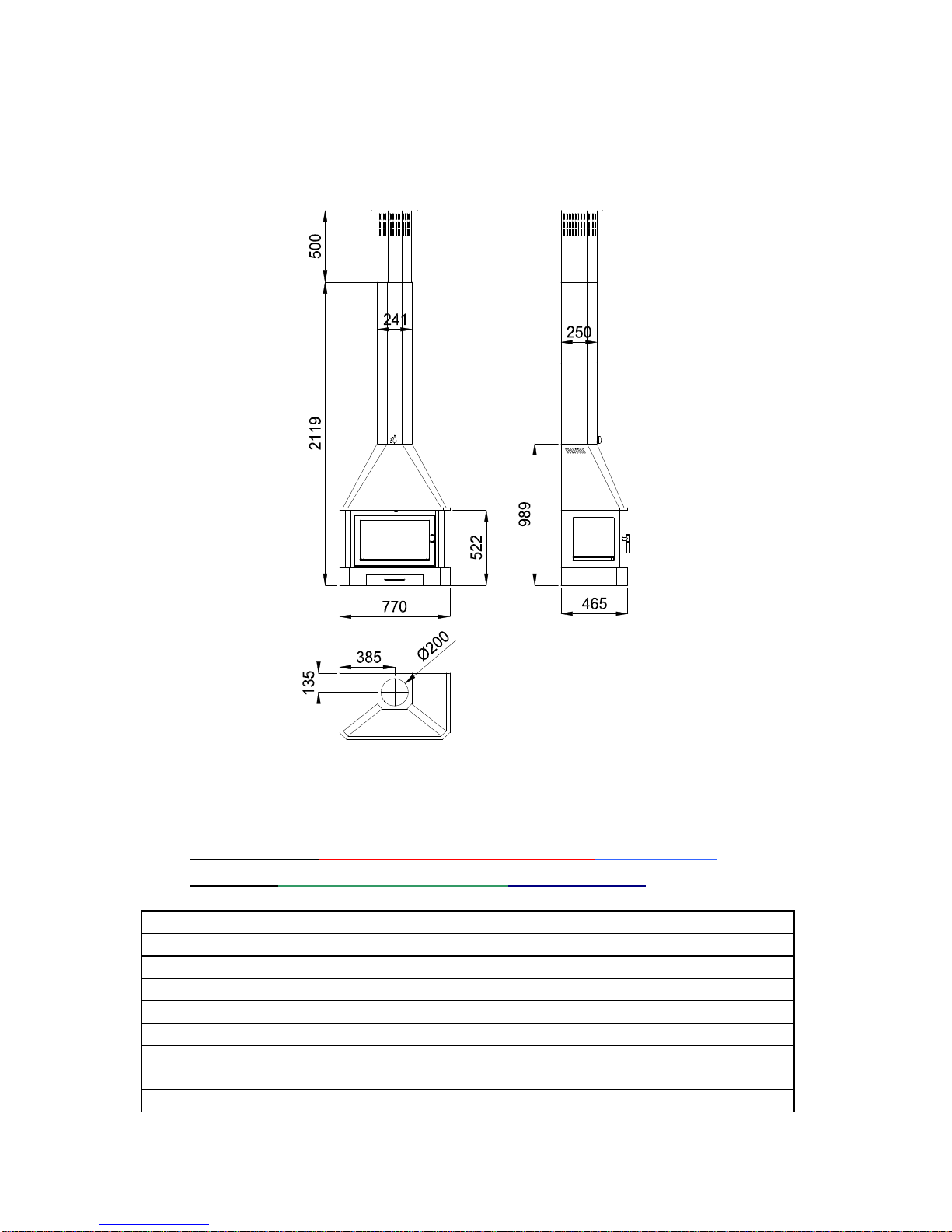

2.2 EMBELLECEDOR
ESP Previamente a la instalación del modelo debemos comprobar la altura de
la habitación. Hay que tener en cuenta que la altura de la chimenea esta
comprendida entre un mínimo de 240 cm., con la rejilla telescópica
totalmente introducida y un máximo de 289 cm. con la rejilla telescópica
totalmente extraída.
La chimenea incluye de serie un embellecedor metálico para ocultar el
conducto de humos. Este consta de dos partes:
2.2 HUB CAP
E G Before the installation of the equipment we need to check the height of
the room. We need to take into account that the fireplace has a height
between a minimum of 240cm. with the telescopic grate inside, and a
maximum of 289cm. with the telescopic grate outside. The fireplace has a
standard metallic hubcap to hide the smoke pipe. It consists of two parts:
2.2 TUBO EMBELEZADOR
POR Em primeiro lugar, antes de instalar este produto, deve-se verificar a altura
interior da habitação. Deve-se ter em conta que a altura da lareira está
compreendida entre um mínimo de 240 cm até à extensão do tubo
telescópico de um máximo de 289 cm. Este tubo engloba um tubo
embelezador que serve para ocultar a conduta de fumos. Este é
constituído por duas partes:
2.2 CACHE-TUYAU
FR Avant l'installation de l’appareil, il faut vérifier la hauteur de la pièce en
sachant que la hauteur de la cheminée est comprise entre un minimum
de 240 cm ( grille télescopique rentrée) et un maximum de 289 cm ( grille
télescopique déployée).
Pour masquer le conduit de fumées, l’appareil est fourni avec un cache-
tuyau métallique composé de deux parties (voir ci-après) :

2.2 BORCHIA
IT Prima dell’installazione dell’apparecchio dobbiamo controllare l’altezza
della stanza. Dobbiamo tenere in considerazione che il camino ha
un’altezza tra un minimo di 240 cm. con la griglia telescopica all’interno, e
di 289 cm. con la griglia telescopica all’esterno. Il camino ha in serie una
borchia metallica per occultare la canna fumaria. Questo ha due pezzi:
2.2 ΚΑΛΥΜΜΑ ΚΑΠΝΑΓΩΓΟΥ
GR Ηεστία περιλαµβάνει ένα µεταλλικό κάλυµµα αποτελούµενο από δυο
κοµµάτια, που χρησιµεύει για την απόκρυψη του καπναγωγού.
Πριν την εγκατάσταση της εστίας θα πρέπει να µετράται το συνολικό
ύψος του δωµατίου. Ηεστία µε το κάλυµµα απαιτεί ελάχιστο ύψος 240
cm εν το µέγιστο είναι 289 cm (µε το τηλεσκοπικό τµήµα πλήρως
τραβηγµένο επάνω.
ESP
•Una primera fija de 113 cm que se acopla directamente en la parte
superior de la campana. Dicha pieza se fija a la campana mediante
unos clips metálicos que incorpora el embellecedor por su parte
interior.
E G •Firstly, a fixed piece of 113cm. which is attached to the top part of
the hood. This piece is attached to the hood by means of some
metallic clips which are placed inside the hubcap.
POR •
Um primeiro troço de 113 cm que se aplica na parte superior da
campânula. Esta peça fica fixa a uma campânula mediante uns clips
metálicos interiores que existem no interior do tubo.
FR •Une première, fixe de 113 cm qui s’emboîte directement dans la
partie supérieure de la hotte. Cette pièce se fixe à la hotte au moyen
de clips métalliques intégrés à la partie intérieure du cache-tuyau.
IT
•Primo, c’è un pezzo fisso di 113cm. attaccato alla parte superiore della cappa.
Questo pezzo si attacca alla cappa tramite i clip metallici che ha la brochia al
suo interno.
GR •Το πρ το κοµµάτι έχει µήκος και τοποθετείται απευθείας επάνω
από την φούσκα της εστίας. Στερε νεται στο συγκεκριµένο σηµείο
µε την βοήθεια µεταλλικ ν στηριγµάτων, τα οποία βρίσκονται
εσωτερικά του συγκεκρι-µένου κοµµατιού και τα οποία

αγκαλιάζουν την υπάρχουσα στεφάνη επάνω στην φούσκα της
εστίας.
ESP
•Una segunda móvil (rejilla telescópica) de unos 50 cm. que se desliza
por el interior de la parte fija. Dicho telescópico se ira extrayendo
hasta topar con el techo de la habitación, atornillándolo al mismo
por los orificios situados a tal fin.
E G •Secondly, a mobile piece (telescopic grate) of about 50cm. which
slides through the internal part of the fixed piece. This telescopic
piece needs to be pulled out until it gets to the room ceiling and we
will screw it up through the holes it has.
POR
• Um segundo troço móvel, com grelha telescópica de 50 cm, que tem
objectivo deslizar pelo o interior do tubo fixo. Este troço telescópico
deslizará no interior do tubo até fazer o remate junto ao tecto,
fixando com parafusos a respectiva peça ao tecto. Deve-se usar os
orifícios existentes.
FR
•Une deuxième, mobile (grille télescopique) d'environ 50 cm qui se
glisse à l’intérieur de la partie fixe. Il suffira de monter petit à petit
cette partie télescopique jusqu’au plafond de la pièce et l’y fixer au
moyen de vis à visser aux endroits prévus à cet effet
IT •Secondo, un pezzo mobile (griglia telescópica) di circa 50cm. che
scorre all’interno del pezzo fisso. Questo pezzo telescopico si deve
tirare fuori fino a raggiungere il tetto della stanza, avvitandolo
tramite i fori che ha.

GR •Το δεύτερο κοµµάτι είναι κινούµενο - ρυθµιζόµενο
(τηλεσκοπικό µε γρίλιες) µε µήκος περίπου 50 cm. Το τµήµα
αυτό σύρεται επάνω –κάτω ελεύθερα µέσα στο πρ το. Κατά
την τοποθέτηση του συνολικού καλύµµατος αυτό το τµήµα
σύρεται επάνω έως το ταβάνι όπου και βιδ νεται
χρησιµοποι ντας τις τρύπες που διαθέτει.
ORIFICIO PARA
ATORNILLAR
EMBELLECEDOR
TELESCOPICO
EMBELLECEDOR
FIJO

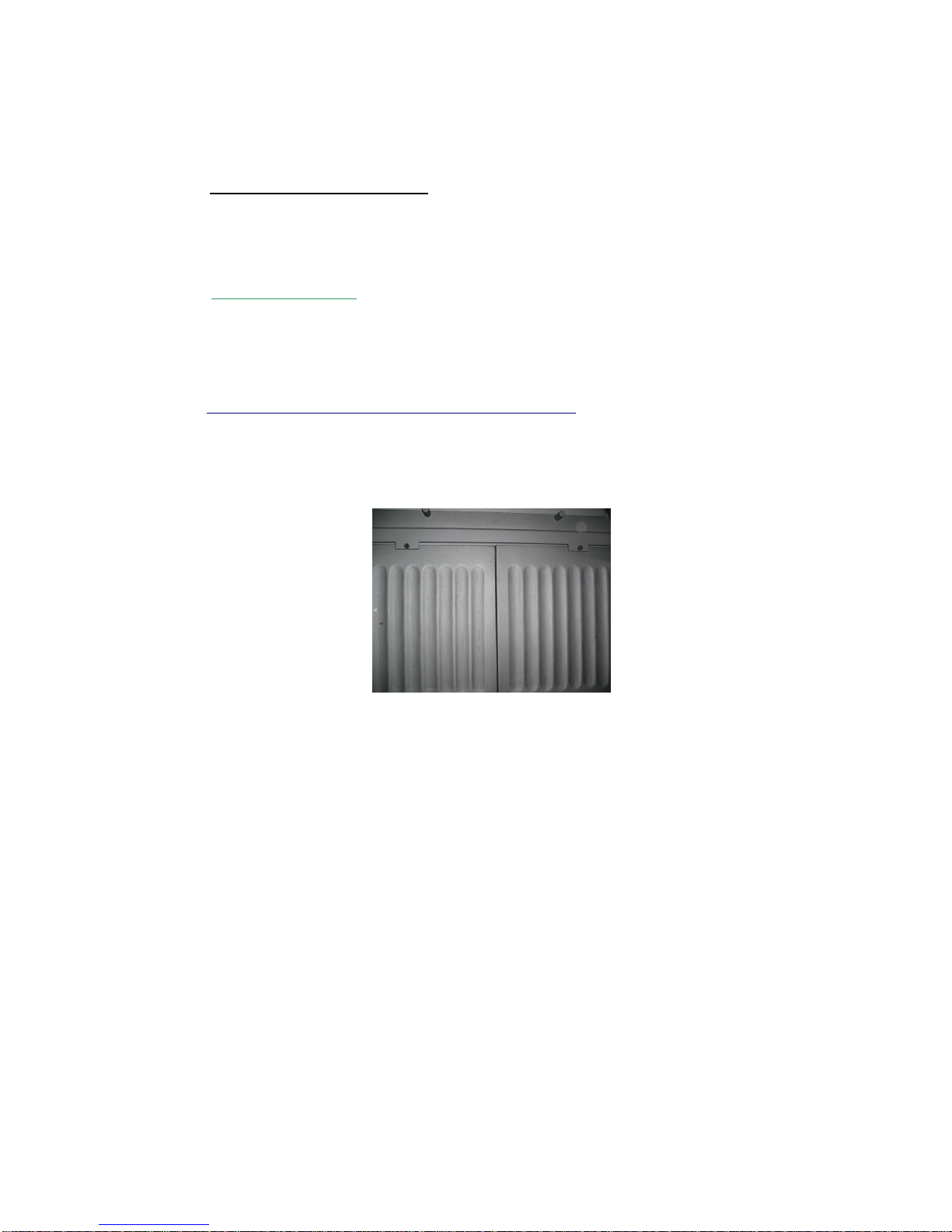

2.3 PLACAS I TERIORES
ESP El interior de la cámara de combustión esta compuesto por placas de
fundición y nunca se debe usar el producto si éstas placas han sido
extraídas.
2.3 I TER AL SHEETS
E G The internal part of the combustion chamber consists of cast-iron
sheets and we should never use the equipment if these sheets have
been removed.
2.3 PLACAS I TERIORES
POR O interior da câmara de combustão é composta por placas de fundição
e nunca se deve usar o produto sem as placas.

2.3 PLAQUES INTERIEURES
FR L’intérieur de la chambre de combustion est composé de plaques de
fonte. L’appareil ne doit jamais être utilisé si ces plaques ont été
enlevées.
2.3 PIASTRE I TER E
IT L’interno della camera di combustione è composto da piastre in ghisa e
l’apparecchio non deve mai essere utilizzato se le piastre sono state
rimosse.
2.3 ΕΣΩΤΕΡΙΚΕΣ ΜΑΝΤΕΜΕΝΙΕΣ ΠΛΑΚΕΣ
GR Το εσωτερικό του θαλάµου καύσης διαθέτει µαντεµένιες πλάκες
υψηλού πάχους. Το προϊόν δεν πρέπει να χρησιµοποιείται ποτέ εάν
αυτές οι πλάκες έχουν µετακινηθεί ήσπάσει.
ESP En caso de rotura, para reemplazar la pieza se actuará del
siguiente modo:
E G In case of breaking, we need to proceed as follow to replace the
pieces:
POR Em caso de ruptura dessa placa, para substituir a peça, deve-se
realizar os seguintes passos:
FR En cas de détérioration, pour remplacer la pièce, vous procèderez
de la manière suivante :
IT In caso di rottura, per sostituire i pezzi dobbiamo fare come segue:
GR Σε περίπτωση µετακίνησης ήσπασίµατος, η
αντικατάσταση γίνεται όπως εικονίζεται παρακάτω.

123
45
2.4 MA ETA Y ASA DEL CAJO / ASH PA HA DLE A D K OB /
PUXADOR DE PORTA E D GAVETA DE CI ZAS / POIGNEE ET
ANSE DU TIROIR/ MANICO E MANIGLIA DEL CASSETTO
PORTA-CENERE / ΧΕΡΟΥΛΙ ΠΟΡΤΑΣ ΚΑΙ ΛΑΒΗ ΤΟΥ
∆ΟΧΕΙΟΥ ΣΤΑΧΤΗΣ
En el interior del cajón cenicero, podrá encontrar:
Inside the ash pan, we can find:
o interior da gaveta de cinzas, poderá encontrar:
A l’intérieur du tiroir à cendres, vous trouverez :
All’interno del cassetto porta-cenere possiamo trovare:
Στο εσωτερικό του συρταριού της στάχτης, µπορείτε να βρείτε:

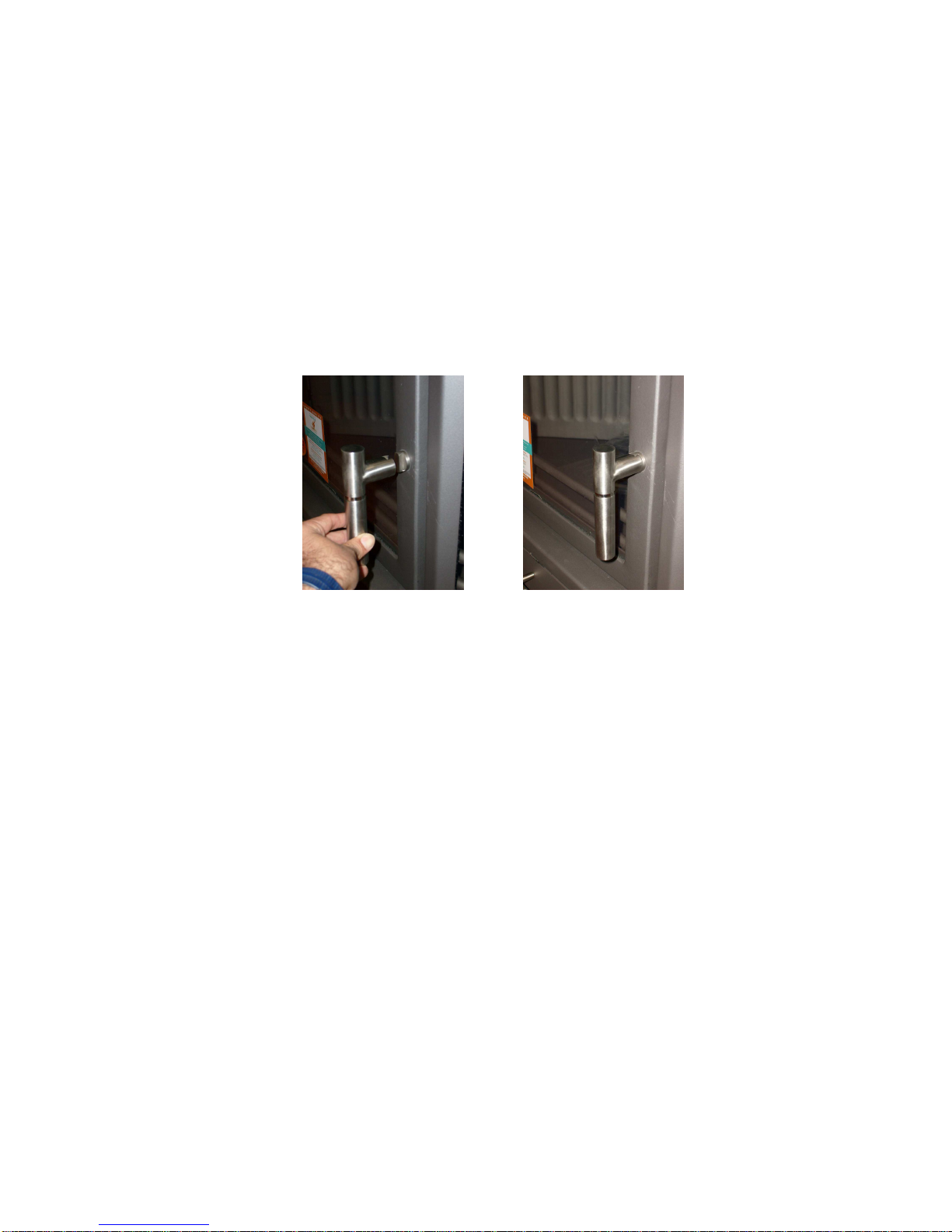

ESP - maneta tipo “manos frías” para la apertura de la puerta. Para su
correcta colocación la introduciremos de arriba hacia abajo y
posteriormente realizaremos el giro.
E G
- A “cold hands” handle to open the door. To install it we need to
introduce it from top to bottom and then spin it around.
POR
- Puxador do tipo “mãos frias” para a abertura da porta. Para a sua
correcta colocação, introduzir de cima para baixo e posteriormente
realizar a rotação do fecho.
FR
- Poignée de type « main froide», pour ouvrir ou fermer la porte. Pour
la poser correctement, la positionner de haut en bas puis la faire
tourner.

IT
- Una maniglia tipo “mani fredde” per aprire la porta. Per collocarla
dobbiamo metterla dall’alto verso il basso e girarla.
GR - Χερούλι τύπου « παγωµένα χέρια» για το άνοιγµα της πόρτας. Για
την σωστή τοποθέτησή του το εισάγουµε από πάνω προς τα κάτω
και µετά το γυρίζουµε για το άνοιγµα ήκλείσιµο της πόρτας. Όταν
ηεστία είναι αναµµένη το αφαιρούµε από την πόρτα.
ESP - Asa y tornillos del cajón cenicero. Presentaremos el asa sobre los
taladros que posee el cajón y posteriormente la fijaremos mediante
dos tornillos que se adjuntan.
E G
- Ash pan knob and screws. We have to place the knob over the drill
holes of the ash pan and then fix it through the two screws supplied.
POR
- Puxador e parafusos da gaveta de cinzas. Fixar o puxador da gaveta
com os parafusos disponíveis nas furações existentes na gaveta.
FR
- Une poignée avec ses vis correspondantes, pour le tiroir à cendres.
La positionner par rapport aux orifices correspondants et la fixer
avec les vis.
IT - Maniglia e viti del cassetto porta-cenere. Mettiamo la maniglia sopra i
fori del cassetto porta-cenere e poi la aggiustiamo tramite i due viti
forniti.
GR - Λαβή και βίδες του συρταριού στάχτης. Τοποθετούµε τη λαβή
πάνω στις τρύπες του συρταριού. και µετά τη σταθεροποιήσουµε µε
δύο βίδες που συνοδεύονται.

2.5 MODO DE COLGAR MOD. LORCA-C / HOW TO HA G THE LORCA-
C MODEL / COMO COLGAR MOD. LORCA-C / COMMENT
SUSPENDRE MOD. LORCA-C/ COME APPENDERE IL MODELLO
LORCA-C /

3CARACTERISTICAS TEC ICAS / TECH ICAL FEATURES /
CARACTERISTICAS TEC ICAS / CARACTERISTIQUES
TECHNIQUES / CARATTERISTICHE TECNICHE / ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
• Mod. Lorca-F
Potencia calorífica / Puissance nominale 14 kW
Rendimiento / Rendement 77 %
Emisiones CO (13% O2) / Taux de CO 0.12
Temperatura de humos / T° fumées 301 ºC
Conducto de humos / Conduit de fumee Ø 200 mm
Carga combustible/ Combustible recomendee 4.3 Kg
Longitud maxima de leña / Longueur maximale de
buches 60 cm
Peso / Masse de l’appareil 131 Kg

• Mod. Lorca-C
4EXPLOSIO / EXPLODED VIEW DRAWI G / EXPLOSÃO /
ECLATE / DISEGNO ESPLOSO / ΑΝΑΠΤΥΓΜΑ
Potencia calorífica / Puissance nominale 14 kW
Rendimiento / Rendement 77 %
Emisiones CO (13% O2) / Taux de CO 0.12
Temperatura de humos / T° fumées 301 ºC
Conducto de humos / Conduit de fumee Ø 200 mm
Carga combustible/ Combustible recomendee 4.3 Kg
Longitud maxima de leña / Longueur maximale de
buches 60 cm
Peso / Masse de l’appareil 121 Kg

°
DESCRIPCIO /DESCRIPTIO
°
DESCRIPCIO /DESCRIPTIO
1
Cuña cierre
19
Varilla.
2
Cierre
20
Pomo regulación .
3
Maneta
21
Collarin salida humos
4
Tornillo asa cajon
22
Campana exterior
5
Cajon cenicero
23
Campana interior
6
Regulación aire primario
24
Trasera campana exterior
7
Cajonera
25
Trasera campana interior
8
Leñero
26
Trasera cuerpo
9
Peana
27
Mensula
10
Plano de fuego
29
Rejilla
11
Cuerpo
30
Salva
-
troncos
12
Cristal lateral
31
Placa f
undición
13
Cristal puerta
32
Regulación aire secundario
14
Puerta
33
Parrilla de asados
15
Regulación aire secundario
frontal 34
Asa cajon cenicero
16
Embellecedor
35
Deflector inferior
17
Rejilla telescopica
36
Chapa doble combustion
18
Válvula co
rtatiro
