Bronpi HUELVA User manual

MOD. HUELVA
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
Dear customer:
E G We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας.
Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας
καλούµε να διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να
µπορείτε να τις αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS / ADVERTE CIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
E G The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTA T! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les
installateurs seront qualifies et travailleront au compte des enterprises

adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT
La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς
κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς
κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό προϋπόθεση-
διαδικασίες για α τού το είδο ς σ σκε ές, µε τις λεπτοµερείς
απαιτήσεις πο αναφέρονται στις οδηγίες χρήσης και σύµφωνα µε το ς
επαγγελµατικούς κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα µπορούν να
αναλάβο ν την πλήρη ε θύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι σπρέι στο
εσωτερικό το θαλάµο καύσης (στη δική σας περίπτωση), το οποίο
πρέπει να αφαιρεθεί πριν την έναρξη της λειτο ργίας το .
1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIO S / REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo presenta varias
entradas de aire a la cámara. El funcionamiento es el que sigue:
E G To get a perfect combustion regulation, this model presents different air inlets
to the chamber. The working process is as follow:
POR O modelo apresenta várias entradas de ar à câmara. O seu funcionamento é o
seguinte:
FR Pour une parfaite régulation de la combustión, le modèle presente plusieurs
entrées d’air à la chambre. Le fonctionnement c'est comme décrit suit:
IT Per una perfetta regolazione della combustione, questo modello ha diversi
prese d’aria alla camera. Il funzionamento é come segue:

GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα
ρυθµιστικά.. Ηλειτουργία τους περιγράφεται παρακάτω.
1.1 REGULACIO DE AIRE PRIMARIO:
ESP Situada justo debajo del cajón cenicero, nos permite la regulación de la
entrada de oxígeno a la cámara.
1.1 PRIMARY AIR REGULATIO :
E G It is situated right underneath the ash pan and it allows regulating the
oxygen inlet into the chamber.
1.1 REGULAÇÃO DO AR PRIMARIO:
POR Situa-se na parte inferior da porta, na gaveta de cinzas. Esta regula a
passagem do ar através da gaveta de cinzas e da grelha de cinzas até ao
combustível
.
1.1 REGLAGE DE L’AIR PRIMAIRE:
FR Situé en-dessous du bac à cendres, permet le réglage de l’entrée
d’oxygène dans le foyer.
1.1 REGOLAZIO E D’ARIA PRIMARIA:
IT Situato giusto sotto il cassetto porta-cenere, ci permette la regolazione
della presa di ossigeno alla camera.
1.1 ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή εισαγωγής
του αέρα . Οπρωτεύων αέρας είναι χρήσιµος για την έναρξη αλλά και
για την διαδικασία της καύσης.
Μέσω του πρωτεύοντα αέρα επίσης διατηρείται ζωντανή ηφωτιά.

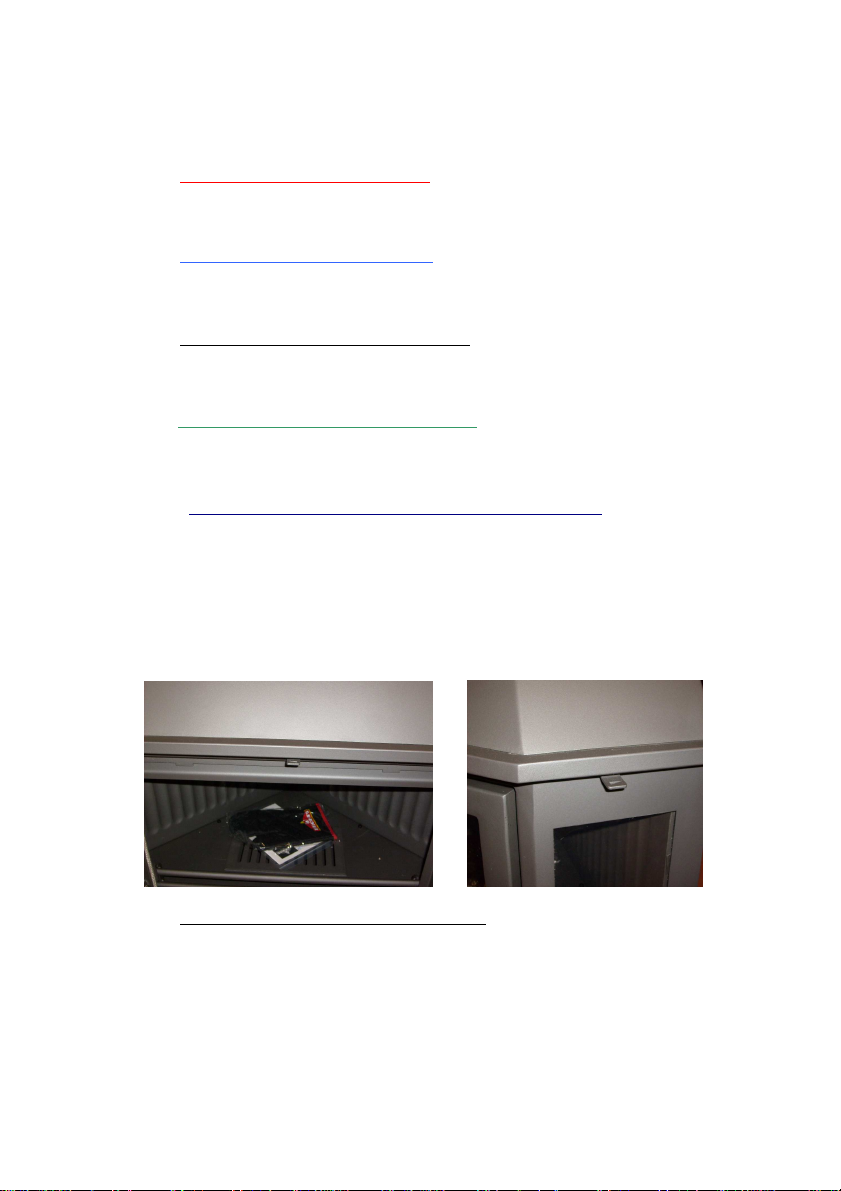

1.2 REGULACIO DE AIRE SECU DARIO:
ESP Situadas encima tanto de la puerta como de los cristales laterales y justo
debajo de la campana. Responsable de la limpieza del cristal.

1.2 SECO DARY AIR REGULATIO :
E G They are placed over the door, the side glasses, and the hood. It is
responsible for keeping the glass cleaned.
1.2 E TRADA DE AR SECU DARIO:
POR Situada por cima da porta e nos vidros laterais, por debaixo da
câmpanula. É responsável pela limpeza do vidro.
1.2 REGLAGE DE L’AIR SECONDAIRE:
FR Situé au-dessus de la porte et des vitres latérales ainsi qu’au-dessous de
la hotte. Permet de garder les vitres relativement propres plus longtemps.
1.2 REGOLAZIO E D’ARIA SECO DARIA:
IT
Situata nella porta, i vetri laterali e sotto la cappa. È responsabile di
mantenere puliti i vetri.
1.2 ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ.
GR Βρίσκεται τοποθετηµένη πάνω από την πόρτα αλλά και πάνω από τα
πλαϊνά κρύσταλλα, ακριβ ς κάτω από τη καµπάνα (φούσκα). Είναι
υπεύθυνη για την διατήρηση της καθαριότητας των κρυστάλλων και
για την µετάκαυση των καυσαερίων που ενδεχοµένως να περιέχουν
άκαυστη ύλη, αυξάνοντας την αποτελεσµατικότητα και την
απόδοση.
1.3 REGULACIO VALVULA CORTA- TIRO:
ESP Situada justo encima de la campana, donde se une la misma con el
embellecedor.

1.3 DRAUGHT DIVERTER VALVE.
E G Placed right on top of the hood, where it joins with the hubcap.
1.3 REGULAÇÃO DO REGISTO DE FUMOS:
POR Situada justo por cima da campânula, onde o tubo embelezador assenta.
1.3 REGLAGE DE LA VALVE COUPE-TIRAGE
FR Situé juste au-dessus de la hotte, à la jonction avec le cache tuyau
1.3 REGOLAZIONE VALVOLA TAGLIATIRAGGIO.
IT È piazzata giusto nella cappa, dove si collega con la borchia.
1.3 ΒΑΛΒΙ∆Α ΡΥΘΜΙΣΗΣ ΑΠΑΓΩΓΗΣ ΚΑΥΣΑΕΡΙΩΝ.
GR Βρίσκεται τοποθετηµένη ακριβ ς πάνω από τη καµπάνα (φούσκα) στο
σηµείο όπου αυτή εν νεται µε το κάλυµµα. ∆ιαθέτει πέντε θέσεις
ρύθµισης. Όσο ποιο ανοικτή είναι (θέσεις πλησιέστερα στο σύµβολο +) ,
τόσο ποιο γρήγορα «τραβάει» ηεστία και αντιστρόφως όσο πλησιέστερα
βρίσκεται στο σύµβολο ( – ) τόσο ποιο αργά γίνεται ηκαύση. Κατά το
άναµµα ήτην ανατροφοδότηση της εστίας συνίσταται προηγουµένως να είναι
σε θέση τελείως ανοικτή. Με κλειστή την πόρτα και κατά την διάρκεια της
καύσης µπορεί να είναι τελείως κλειστή.

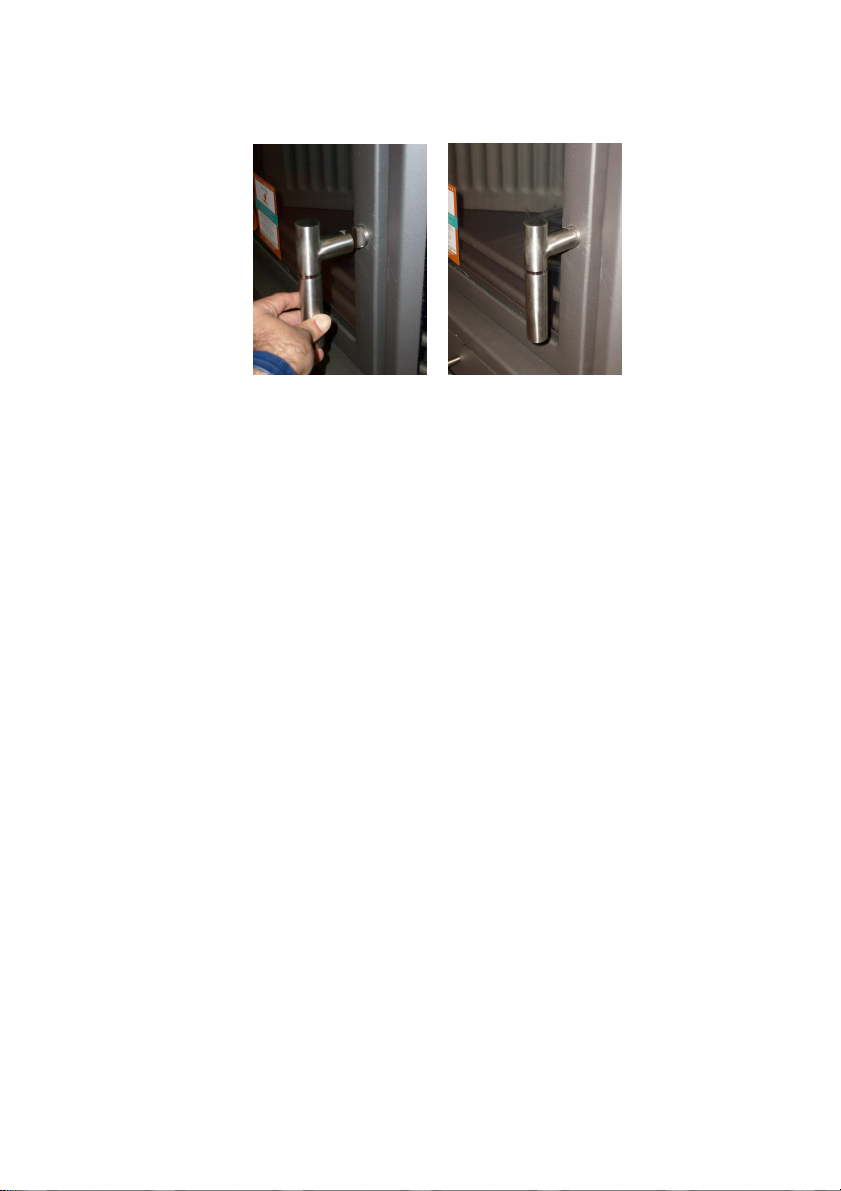

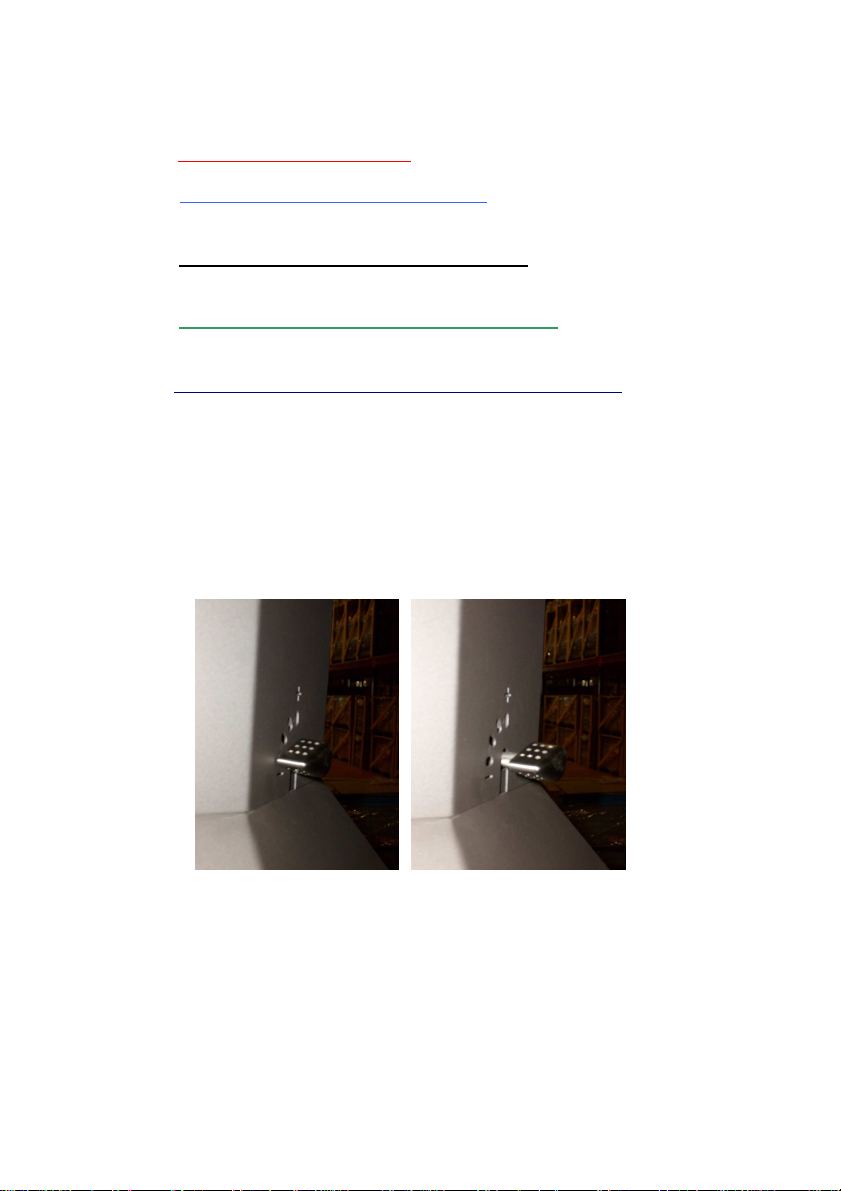

Para cambiar la posición de la válvula:
1- tiraremos del pomo inox.
hacia fuera (hacia nosotros),
2- giramos hasta la posición
deseada.
3- volvemos a empujar el
pomo, hasta introducirlo en
el agujero.
To change the position of the valve:
1- will pull the inox handle.
towards out (towards us),
2- turn up to the position we
want.
3- return to push the handle,
up to introducing it in
the
hole.

2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO DOS ELEME TOS /
REMPLACEMENT DES ELEMENTS / COLLOCAZIONE
/SUSTITUZIONE DI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ

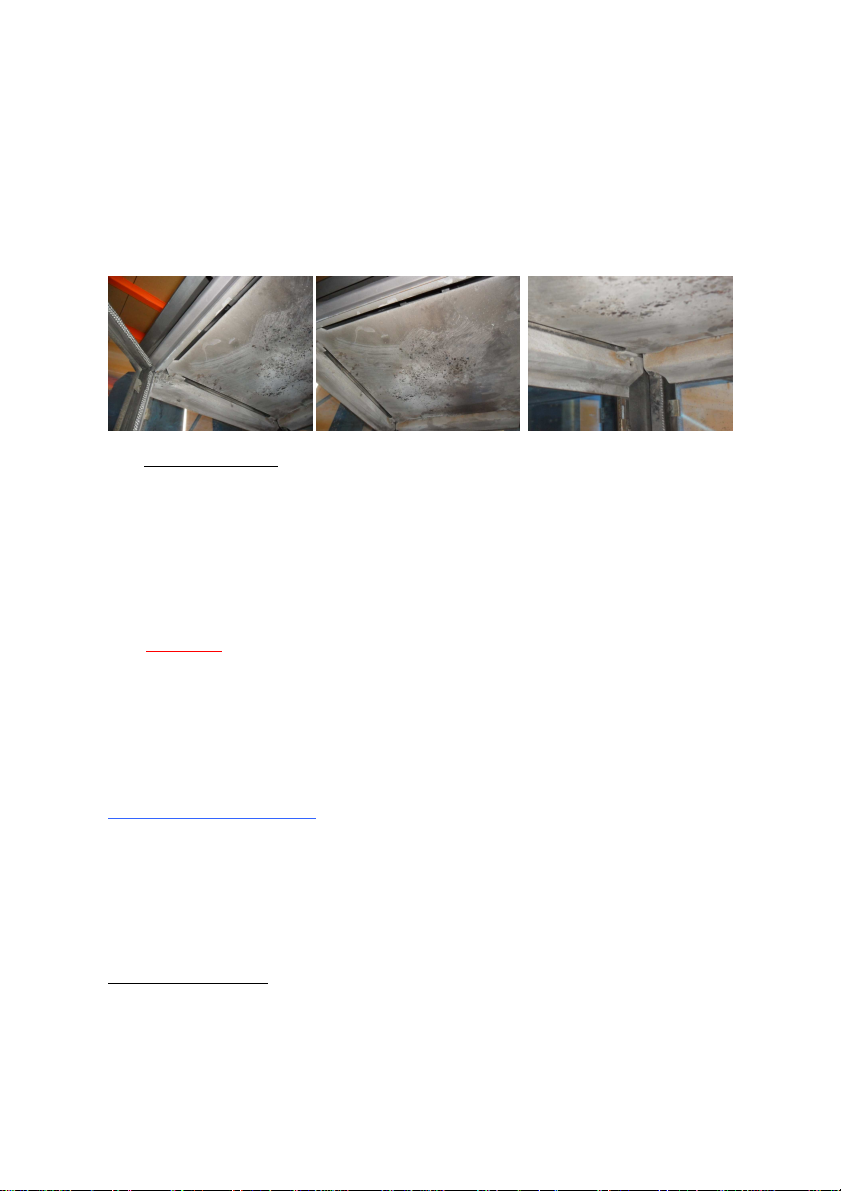

2.1 DEFLECTOR
ESP La ausencia del deflector causa una fuerte depresión con una
combustión demasiado rápida, excesivo consumo de leña y
consecuente sobrecalentamiento del aparato. Para su colocación
procederemos como sigue:
2.1 DEFLECTOR.
E G The absence of a deflector causes a big depression with a very fast
combustion, excessive wood consumption, and the subsequent overheating
of the equipment. To arrange it we need to proceed as follow:
2.1 DEFLECTOR
POR A ausência do deflector causa uma forte depressão com uma
combustão demasiado rápida, um excessivo consumo de lenha e um
consequente sobreaquecimento do equipamento. ormalmente o
deflector vem instalado desde fábrica. o entanto, para a sua
colocação procederemos como as imagens indicam.
2.1. DEFLECTEUR
FR L'absence du déflecteur provoque une forte dépression
accompagnée d’une combustion trop rapide, une consommation
excessive de bois et par conséquent une surchauffe de l’appareil.
Pour l’installer, proceder comme suit:
2.1 DEFLETTORE
IT L’assenza di deflettore causa una forte depressione con una combustione
troppo veloce, eccessivo consumo di legno e il successivo surriscaldamento
dell’apparecchio. Per la sua collocazione, procederemo come segue:
2.1 ΑΝΑΚΛΑΣΤΗΡΑΣ
GR Στο εσωτερικό του θαλάµου καύσης συναντάµε ένα ορθογ νιο
µεταλλικό κοµµάτι που είναι οανακλαστήρας (κόφτης). Ηέλλειψη
Pour changer la position de la
valve:
1- Tirer la poignée en inox vers
l’extérieur (vers vous).
2- La mettre à la position désirée
3- Appuyer sur la poignée jusqu’à
l’introduire dans l’alvéole choisie
Para trocar a posição do
registo:
1-
Retirar o puxador
inox para fora,
2- Rodar até à posição
desejada,
3-
Voltar a empurrar o
puxador, até voltar a
introduzir no buraco.
Per cambiare la possizione Della
valvola:
4- Tirerà il pomillo di inox.
fuori (per noi),
5- Giramo alla possizione
desiderata.
6- Spingere il pomillo un
altra volta, fino a
meterlo nell buco.

του προκαλεί µια δυνατή πτ ση πίεσης µε υπερβολικά γρήγορη
καύση και υπερβολική κατανάλωση καυσόξυλων, και βέβαια
υπερθέρµανση της συσκευής. Ηεγκατάσταση και η
επανατοποθέτηση του παρουσιάζεται παρακάτω.

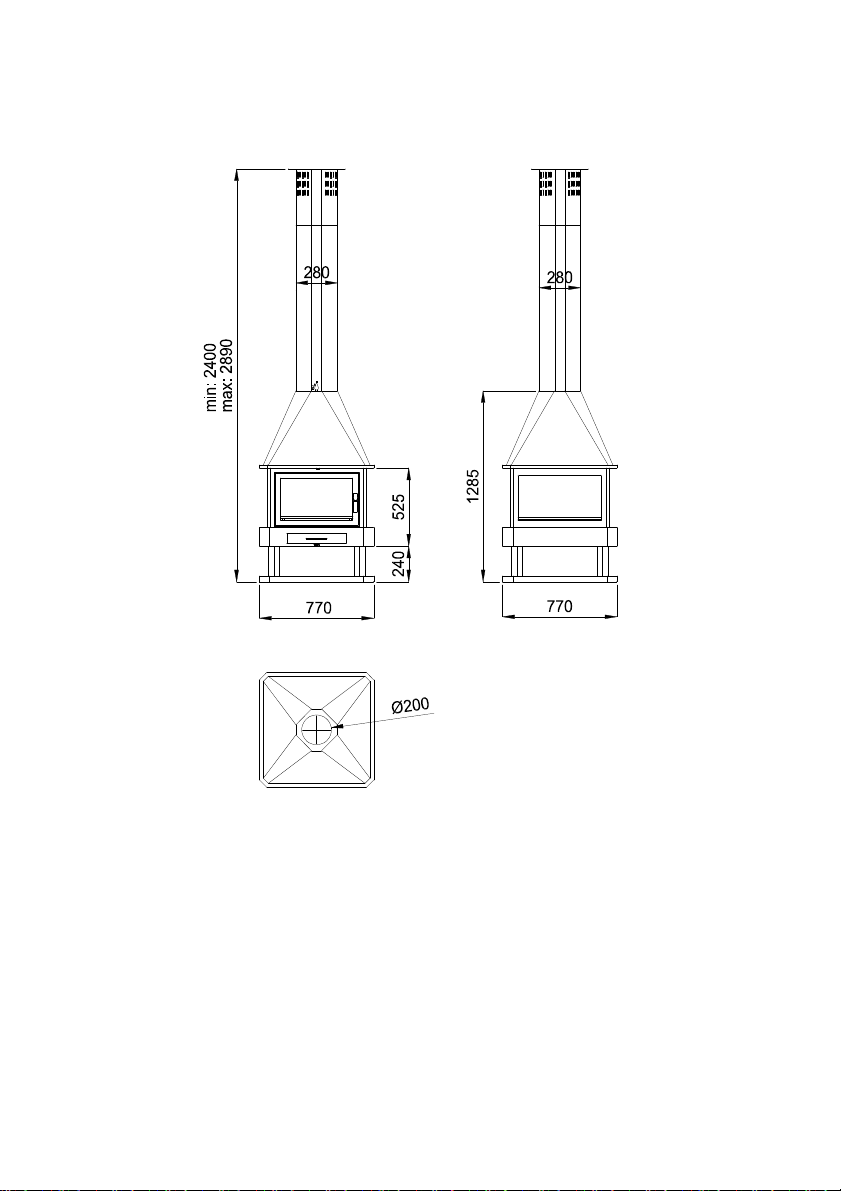

2.2 EMBELLECEDOR
ESP Previamente a la instalación del modelo debemos comprobar la altura de
la habitación. Hay que tener en cuenta que la altura de la chimenea esta
comprendida entre un mínimo de 240 cm., con la rejilla telescópica
totalmente introducida y un máximo de 289 cm. con la rejilla telescópica
totalmente extraída.
La chimenea incluye de serie un embellecedor metálico para ocultar el
conducto de humos. Este consta de tres partes:
2.2 HUB CAP
E G Before the installation of the equipment we need to check the height of
the room. We need to take into account that the fireplace has a height
between a minimum of 240cm. with the telescopic grate inside, and a
maximum of 289cm. with the telescopic grate outside. The fireplace has a
standard metallic hubcap to hide the smoke pipe. It consists of three
parts:
2.2 TUBO EMBELEZADOR
POR Em primeiro lugar, antes de instalar este produto, deve-se verificar a altura
interior da habitação. Deve-se ter em conta que a altura da lareira está
compreendida entre um mínimo de 240 cm até à extensão do tubo
telescópico de um máximo de 289 cm. Este tubo engloba um tubo
embelezador que serve para ocultar a conduta de fumos. Este é
constituído por trees partes:
2.2 CACHE-TUYAU
FR Avant l'installation de l’appareil, il faut vérifier la hauteur de la pièce en
sachant que la hauteur de la cheminée est comprise entre un minimum

de 240 cm ( grille télescopique rentrée) et un maximum de 289 cm ( grille
télescopique déployée).
Pour masquer le conduit de fumées, l’appareil est fourni avec un cache-
tuyau métallique composé de tríos parties (voir ci-après) :
2.2 BORCHIA
IT Prima dell’installazione dell’apparecchio dobbiamo controllare l’altezza
della stanza. Dobbiamo tenere in considerazione che il camino ha
un’altezza tra un minimo di 240 cm. con la griglia telescopica all’interno, e
di 289 cm. con la griglia telescopica all’esterno. Il camino ha in serie una
borchia metallica per occultare la canna fumaria. Questo ha tre pezzi:
2.2 ΚΑΛΥΜΜΑ ΚΑΠΝΑΓΩΓΟΥ
GR Ηεστία περιλαµβάνει ένα µεταλλικό κάλυµµα αποτελούµενο από δυο
κοµµάτια, που χρησιµεύει για την απόκρυψη του καπναγωγού.
Πριν την εγκατάσταση της εστίας θα πρέπει να µετράται το συνολικό
ύψος του δωµατίου. Ηεστία µε το κάλυµµα απαιτεί ελάχιστο ύψος 240
cm εν το µέγιστο είναι 289 cm (µε το τηλεσκοπικό τµήµα πλήρως
τραβηγµένο επάνω.
ESP
•Al ser una chimenea central, tendremos dos unidades fijas de
113 cm que se acoplan directamente en la parte superior de la
campana. Dichas piezas se fijan a la campana mediante unos
clips metálicos que incorpora el embellecedor por su parte
interior. Habrá que tener presente que uno de los
embellecedores lleva las perforaciones para la regulación de la
válvula corta-tiros.
E G •As it is a central chimney, we will have two units fixed of 113 cm
which is attached to the top part of the hood. This piece is
attached to the hood by means of some metallic clips which are
placed inside the hubcap. It will be necessary to have one of the
hub caps that has the perforations for the regulation of the valve
felling – shot
POR
• Um primeiro troço de 113 cm que se aplica na parte superior da
campânula. Esta peça fica fixa a uma campânula mediante uns
clips metálicos interiores que existem no interior do tubo
FR
•S’agissant d’une cheminée centrale, nous avons deux unités
fixes de 113 cm qui se raccordent directement sur le dessus de
la hotte. Ces pièces se fixent à la hotte au moyen de clips

métalliques intégrés à la partie intérieure de l’embellisseur. Une
des deux parties de l’embellisseur a des perforations,
nécessaires au réglage de la valve coupe-tirage.
IT
•Per essere un camino centrale, abbiamo 2 unitat fise di 113 cm
attaccato alla parte superiore della cappa. Questo pezzo si
attacca alla cappa tramite i clip metallici che ha la brochia al suo
interno. Si deve consderare che uno di questo abbellente ha
delle perforazione per la regolazione della valvola corta-tiraggio.
GR •Το πρ το κοµµάτι έχει µήκος και τοποθετείται απευθείας
επάνω από την φούσκα της εστίας. Στερε νεται στο
συγκεκριµένο σηµείο µε την βοήθεια µεταλλικ ν
στηριγµάτων, τα οποία βρίσκονται εσωτερικά του συγκεκρι-
µένου κοµµατιού και τα οποία αγκαλιάζουν την υπάρχουσα
στεφάνη επάνω στην φούσκα της εστίας.
ESP
•Una segunda móvil (rejilla telescópica) de unos 50 cm. que se desliza
por el interior de la parte fija. Dicho telescópico se ira extrayendo
hasta topar con el techo de la habitación, atornillándolo al mismo
por los orificios situados a tal fin.
E G •Secondly, a mobile piece (telescopic grate) of about 50cm. which
slides through the internal part of the fixed piece. This telescopic
piece needs to be pulled out until it gets to the room ceiling and we
will screw it up through the holes it has.
POR
• Um segundo troço móvel, com grelha telescópica de 50 cm, que tem
objectivo deslizar pelo o interior do tubo fixo. Este troço telescópico
deslizará no interior do tubo até fazer o remate junto ao tecto,
fixando com parafusos a respectiva peça ao tecto. Deve-se usar os
orifícios existentes.

FR
•Une deuxième, mobile (grille télescopique) d'environ 50 cm qui se
glisse à l’intérieur de la partie fixe. Il suffira de monter petit à petit
cette partie télescopique jusqu’au plafond de la pièce et l’y fixer au
moyen de vis à visser aux endroits prévus à cet effet
IT •Secondo, un pezzo mobile (griglia telescópica) di circa 50cm. che
scorre all’interno del pezzo fisso. Questo pezzo telescopico si deve
tirare fuori fino a raggiungere il tetto della stanza, avvitandolo
tramite i fori che ha.
GR •Το δεύτερο κοµµάτι είναι κινούµενο - ρυθµιζόµενο
(τηλεσκοπικό µε γρίλιες) µε µήκος περίπου 50 cm. Το τµήµα
αυτό σύρεται επάνω –κάτω ελεύθερα µέσα στο πρ το. Κατά
την τοποθέτηση του συνολικού καλύµµατος αυτό το τµήµα
σύρεται επάνω έως το ταβάνι όπου και βιδ νεται
χρησιµοποι ντας τις τρύπες που διαθέτει.

EMBELLECEDOR
TELESCOPICO
EMBELLECEDOR
FIJO
ORIFICIO PARA
ATORNILLAR
2.3 MA ETA Y ASA DEL CAJO / ASH PA HA DLE A D K OB /
PUXADOR DE PORTA E D GAVETA DE CI ZAS / POIGNEE ET
ANSE DU TIROIR/ MANICO E MANIGLIA DEL CASSETTO
PORTA-CENERE / ΧΕΡΟΥΛΙ ΠΟΡΤΑΣ ΚΑΙ ΛΑΒΗ ΤΟΥ
∆ΟΧΕΙΟΥ ΣΤΑΧΤΗΣ
ESP Este modelo, posee dos puertas enfrentadas para la carga de
combustible. Asimismo, hemos de tener en cuenta, que tanto el
cajón cenicero como la regulación del aire primario, se encuentran
sólo en una de las caras, mientras que en la cara opuesta están
simulados.
En el interior del cajón cenicero, podrá encontrar:
E G This model, has two doors faced for the load of fuel. Likewise, we
have to take into consideration, that so much the ashtray as the
regulation of the primary air, are only in one of the faces, whereas in
the opposite face they are simulated.
Inside the ash pan, we can find:
POR o interior da gaveta de cinzas, poderá encontrar:
FR Ce modèle possède deux portes face à face pour charger le
combustible. Nous devons là aussi savoir que le tiroir à cendres et le
régulateur d’air primaire se trouvent sur un seul côté, et qu’ils sont
factices de l’autre côté.

A l’intérieur du tiroir à cendres, vous trouverez :
IT Questo modello, ha due porte contra la carga di combustibile.
Anche, dobbiamo considerare , che il cassetto di cenere come la
regolazione d’aria primaria , si rova una delle due faccia, mentre che
nella faccia aposta sono simulati.
All’interno del cassetto porta-cenere possiamo trovare:
GR Το µοντέλο αυτό έχει δύο αντίθετες πόρτες για τη φόρτωση
των καυσίµων. Θα πρέπει επίσης να έχουµε κατά νου ότι τόσο
το κουτί τέφρας ως αρχική ρύθµιση του αέρα, βρίσκονται
µόνο στη µία πλευρά, εν στην αντίθετη πλευρά είναι
προσοµοίωση.
Στο εσωτερικό του συρταριού της στάχτης, µπορείτε να
βρείτε:
ESP - Dos manetas tipo “manos frías” para la apertura de la puerta. Para su
correcta colocación la introduciremos de arriba hacia abajo y
posteriormente realizaremos el giro.
E G
- Two “cold hands” handle to open the door. To install it we need to
introduce it from top to bottom and then spin it around.
POR -
Puxador do tipo “mãos frias” para a abertura da porta. Para a sua
correcta colocação, introduzir de cima para baixo e posteriormente
realizar a rotação do fecho.
FR - Deux poignées de type « main froide » pour ouvrir la porte. Pour la poser
correctement, la positionner de haut en bas puis la faire tourner.
IT
- Due maniglia tipo “mani fredde” per aprire la porta. Per collocarla
dobbiamo metterla dall’alto verso il basso e girarla.
GR - Χερούλι τύπου « παγωµένα χέρια» για το άνοιγµα της πόρτας. Για
την σωστή τοποθέτησή του το εισάγουµε από πάνω προς τα κάτω
και µετά το γυρίζουµε για το άνοιγµα ήκλείσιµο της πόρτας. Όταν
ηεστία είναι αναµµένη το αφαιρούµε από την πόρτα.

ESP - Asa y tornillos del cajón cenicero. Presentaremos el asa sobre los
taladros que posee el cajón y posteriormente la fijaremos mediante
dos tornillos que se adjuntan.
E G
- Ash pan knob and screws. We have to place the knob over the drill
holes of the ash pan and then fix it through the two screws supplied.
POR
- Puxador e parafusos da gaveta de cinzas. Fixar o puxador da gaveta
com os parafusos disponíveis nas furações existentes na gaveta.
FR
- Une poignée avec ses vis correspondantes, pour le tiroir à cendres.
La positionner par rapport aux orifices correspondants et la fixer
avec les vis.
IT - Maniglia e viti del cassetto porta-cenere. Mettiamo la maniglia sopra i
fori del cassetto porta-cenere e poi la aggiustiamo tramite i due viti
forniti.
GR - Λαβή και βίδες του συρταριού στάχτης. Τοποθετούµε τη λαβή
πάνω στις τρύπες του συρταριού. και µετά τη σταθεροποιήσουµε µε
δύο βίδες που συνοδεύονται.

ESP
- En el interior de la cámara de combustión, encontraremos una
solapa igual a la del cajón cenicero y un asa para acoplar a la misma,
para atornillarlos en la cara opuesta del cajón cenicero y así similar
estéticamente otro cajón.
E G
- Inside the chamber of combustion, we will find an equal lapel to that
of the ashtray and a handle to connect the same one, to screw them
in the opposite face of the ashtray and this way similar aesthetically
another booth.
POR
- o interior da câmara de combustão, encontra-se um puxador
idêntico ao da gaveta de cinzas que serve para aplicação na parte
oposta à gaveta de cinzas para ficar igual esteticamente.
FR
- A l’intérieur du foyer de combustion, vous trouverez un support
identique au bac à cendres et une poignée à fixer sur le support et à
visser sur la face opposée afin de simuler l’existence d’un autre bac
à cendres.
IT
- ell interno della camera di combustione, incontriamo una patta
uguale al cassetto di cenere e una patta per adgiustare alla stessa,
per meterli nella faccia opposta dell cassetto di cenere e cosi similare
esteticamente in altro cassetto.
GR - Μέσα στο θάλαµο καύσης, ίσα να βρείτε ένα καπάκι από το κουτί
τέφρας και λαβή για να επισυνάψετε σε αυτό, για το βίδωµα στην
απέναντι πλευρά του συρταριού τασάκι και ένα άλλο συρτάρι τρόπο
παρόµοιο αισθητικά.

3CARACTERISTICAS TEC ICAS / TECH ICAL FEATURES /
CARACTERISTICAS TEC ICAS / CARACTERISTIQUES
TECHNIQUES / CARATTERISTICHE TECNICHE / ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Potencia calorífica / Puissance nominale 15.8 kW
Rendimiento / Rendement 76 %
Emisiones CO (13% O2) / Taux de CO 0.12%
Temperatura de humos / T° fumées 300 ºC
Conducto de humos / Conduit de fumee Ø 200 mm
Carga combustible/ Combustible recomendee 4.9 Kg
Longitud maxima de leña / Longueur maximale de
buches 60 cm
Peso / Masse de l’appareil 159 Kg

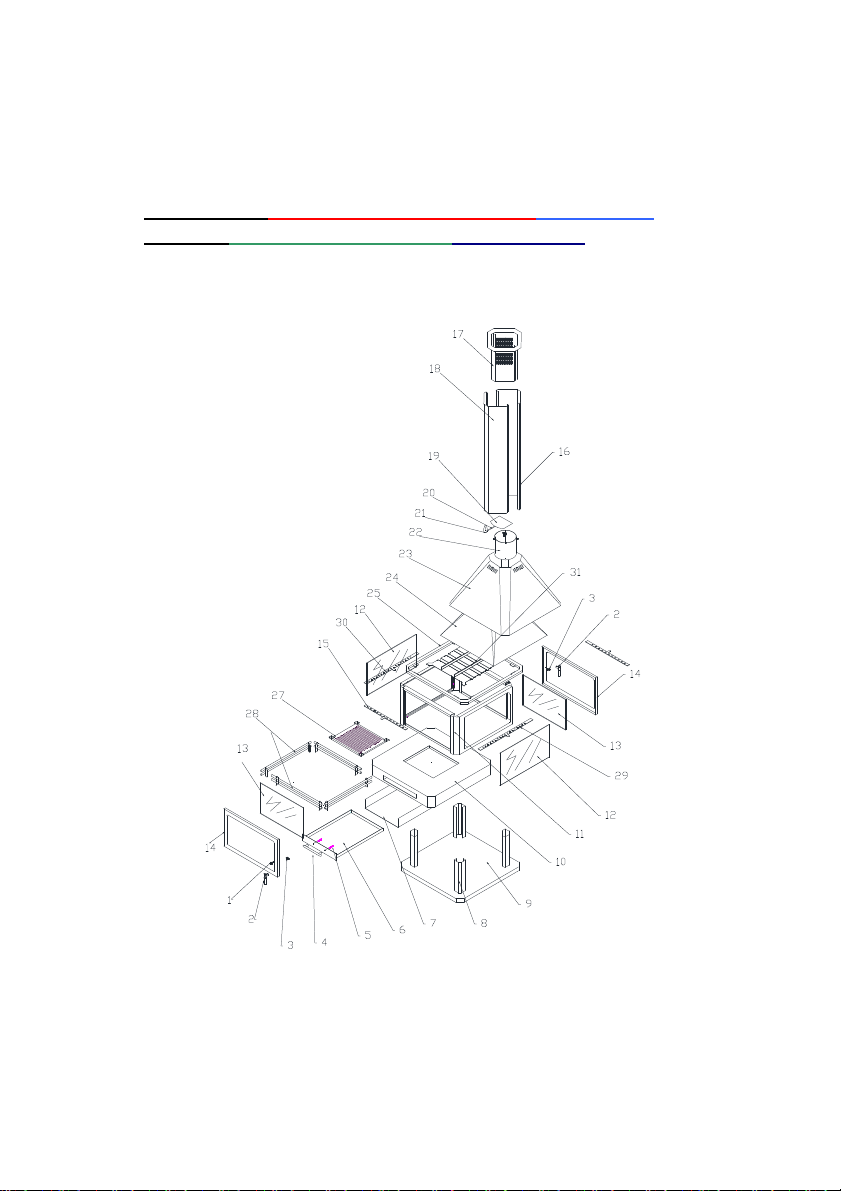

4EXPLOSIO / EXPLODED VIEW DRAWI G / EXPLOSÃO /
ECLATE / DISEGNO ESPLOSO / ΑΝΑΠΤΥΓΜΑ

IMPORTANTE / IMPORTANT / IMPORTANTE / IMPORTANT/
IMPORTANTE / ΣΗΜΑΝΤΙΚΟ
ESP Este producto puede ser instalado cerca de las paredes de la habitación
siempre y cuando las mismas cumplan los siguientes requisitos:
•Respetar una separación de entorno a 5-10 cm a la pared
•Comprobar que la pared esta elaborada completamente en fabrica
de ladrillo, bloque de termoarcilla, hormigón , rasilla…etc y estar
revestidas por material susceptible de soportar alta temperatura.
Por tanto, para cualquier otro tipo de material (placa de yeso, madera, cristal
no vitroceramico…etc) el instalador deberá prever un aislamiento suficiente o
dejar una distancia mínima de seguridad a la pared de 80-100 cm. En este
ultimo caso también es obligatorio el uso de tubo aislado térmicamente.
E G This product can be installed next to the walls of the room, provided that they
meet the following requirements:
•To respect a distance of about 5-10 cm. to the wall.
N°
DESCRIPCION
/DESCRIPTION N° DESCRIPCION /DESCRIPTION
1 Cierre 16 Embellecedor A
2 Maneta 17 Rejilla telescopica
3 Cuña de cierre 18 Embellecedor B
4 Asa cajon cenicero 19 Válvula corta tiro
5 Tornillo asa 20 Varilla .
6 Cajon cenicero 21 Pomo válvula corta-tiro
7 Cajonera 22 Collarin humos
8 Leñero 23 Campana exterior
9 Peana 24 Campana interior
10 Plano de fuego 25 Mensula
11 Cuerpo 27 Rejilla fundicion
12 Cristal lateral 28 Salvatroncos
13 Cristal puerta 29 Regulación aire secundario lateral A
14 Puerta 30 Regulación aire secundario lateral B
15 Regulación aire secundario
frontal 31 Deflector
