Bronpi Suiza User manual

MOD. SUIZA
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
Dear customer:
E G We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας.
Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας
καλούµε να διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να
µπορείτε να τις αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS / ADVERTE CIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
E G The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTA T! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les
installateurs seront qualifies et travailleront au compte des enterprises

adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT
La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς
κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς
κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό προϋπόθεση-
διαδικασίες για α τού το είδο ς σ σκε ές, µε τις λεπτοµερείς
απαιτήσεις πο αναφέρονται στις οδηγίες χρήσης και σύµφωνα µε το ς
επαγγελµατικούς κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα µπορούν να
αναλάβο ν την πλήρη ε θύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι σπρέι στο
εσωτερικό το θαλάµο καύσης (στη δική σας περίπτωση), το οποίο
πρέπει να αφαιρεθεί πριν την έναρξη της λειτο ργίας το .
1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIONS / REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo varios tipos de
regulaciones. El funcionamiento es el que sigue.
E G This model has different air inlets which function as follows:
POR O modelo apresenta várias entradas de ar à câmara. O seu funcionamento é o
seguinte
FR Pour une combustion optimale, le modèle comprend différentes entrées d’air
au foyer.Le fonctionnement est le suivant
IT Per una perfecta regolazione della combustione, il camino rapresenta tre
regolazione. Il funzionamento é il che segue:
GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα
ρυθµιστικά.. Ηλειτουργία τους περιγράφεται παρακάτω.

1.1 REGULACIO DE AIRE PRIMARIO / PRIMARY AIR REGULATIO /
REGULAÇÃO DO AR PRIMARIO / REGULATION DE L’AIR PRIMAIRE /
REGOLAZIO E D’ARIA PRIMARIA/ ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ.
ESP Situada en la parte inferior de la puerta, regula el paso del aire a través del
cajón de la ceniza y la rejilla en dirección al combustible.. El aire primario es
necesario para el proceso de combustión.
El cajón de la ceniza se tiene que vaciar con regularidad, para que la ceniza no
pueda dificultar la entrada de aire primario para la combustión. A través del
aire primario también se mantiene vivo el fuego.
E G It is placed in the lower part of the door, and it allows regulating the air inlet
through the ash pan and the grate towards the fuel. The primary air is
necessary for the combustion process.
The ash pan needs to be emptied regularly so as to the ash cannot make
difficult the primary air inlet into the combustion chamber.
The primary air keeps the fire alive.
POR Situa-se na parte inferior da porta, que regula a passagem do ar através da
gaveta de cinzas e da grelha de cinzas até ao combustível. O ar primário é
necessário para o processo da combustão. Através do ar primário também se
mantém vivo o fogo.
FR Située dans la partie inférieure de la porte, elle règle le passage de l’air vers
le combustible, à travers le tiroir à cendres et la grille. Cet air primaire est
nécessaire au processus de combustion. Le tiroir à cendres doit être vidé
régulièrement, afin que la cendre ne bloque pas l’entrée d’air primaire de
combustion. L’air primaire permet également de maintenir le feu allumé.
IT Situato sotto la porta, ci permette di regolare il passo dell’aria attraverso il
cassetto porta-cenere e la griglia in direzione al combustibile.
L’aria primaria è necessaria per il processo della combustione. Il cassetto porta-
cenere si deve svuotare con regolarità per evitare che il cenere non difficulti la
presa d’aria primaria per la combustione. Attraverso l’aria primaria si mantiene
il fuoco vivo.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή εισαγωγής του
αέρα µέσω του συρταριού της στάχτης και της σχάρας προς την κατεύθυνση
της καύσιµης ύλης .Οπρωτεύων αέρας είναι χρήσιµος για την έναρξη αλλά
και για την διαδικασία της καύσης.
Το συρτάρι του σταχτοδοχείου θα πρέπει να αδειάζετε ταχτικά, στε η
στάχτη να µην µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα αέρα που
χρειάζεται για την καύση. Μέσω του πρωτεύοντα αέρα επίσης διατηρείται

ζωντανή ηφωτιά.
1.2 E TRADA DE AIRE SECU DARIO / SECU DARY AIR I LET / E TRADA
DE ARE SECU DARIO / ENTREE DE L’AIR SECONDAIRE / PRESA
D’ARIA SECO DARIA / ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ
ESP Situada en la parte superior del interior de la puerta entre ésta y el cristal.
Favorece que el carbono incombusto pueda sufrir una postcombustión,
aumentando el rendimiento y asegurando la limpieza del cristal.
E G Placed on the top of the door. It helps the unburned carbon to have a post-
combustion, increasing the performance and assuring the cleaning of the
glass.
POR Situada na parte superior, por cima da porta. Esta entrada de ar, permite que
o carbono incombustível possa sofrer uma post – combustão, aumentando o
rendimento e assegurando a limpeza do vidro.
FR Située au dessus de la porte. Elle favorise la postcombustion du carbone non
embrasé, augmentant le rendement et assurant la propreté relative de la vitre.
IT Situata nella parte superiore della porta. Favorisce che il carbonio incombusto
abbia una post-combustione, aumentando il rendimento e assicurando la
pulizia del vetro.
GR Βρίσκεται στην πάνω εσωτερική πλευρά της πόρτας µεταξύ αυτού και του
γυαλιού.Χρησιµεύει στην µετάκαυση των καυσαερίων που ενδεχοµένως να
περιέχουν άκαυστη ύλη, αυξάνοντας την αποτελεσµατικότητα και την
απόδοση και διασφαλίζοντας την καθαριότητα του τζαµιού.

2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO DOS ELEME TOS /
REMPLACEMENT DES ELEMENTS / COLLOCAZIONE
/SUSTITUZIONE DI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ
2.1 HOR O
ESP Situado en la parte superior de estufa posee una cámara de cocción
hermética. La base del horno es de ladrillo refractario (absorbe el calor y lo
irradia poco a poco). El calentamiento se produce por el paso del humo por
los laterales y superior del horno. En el techo incluye un tubo que conecta
con la salida de humos a fin de evacuar los gases de cocción, que genera el
asado.
Para su limpieza cabe resaltar el especial cuidado que se debe tener, puesto
que productos agresivos se comen la pintura y demasiada agua puede acabar
oxidándolo.
El horno posee lo siguientes componentes:
- Termómetro: Marca la temperatura de cocción del horno. Para su
instalación procederemos como sigue. (fotos 1-2)
- Bandeja. Realizada en acero inoxidable. Regulable en dos alturas en
funcion de la ranura de la guia lateral que usemos. Para evitar el
deterioro de la misma es aconsejable sacarla cuando no este en uso.
- Ladrillos refractarios. Colocados en la base del horno, su funcion es
absorver el calor e irradiarlo poco a poco.
2.1 OVE
E G It is situated in the upper part of the stove and it has a hermetic cooking
chamber. The base of the oven is made of firebrick, which absorbs the heat

and radiates it little by little. The heating is produced thanks to the path of the
smoke through the side and upper part of the oven.
There is a pipe on the top ceiling of the oven which connects with the
exhaust stack whose function is to evacuate the cooking gas generated
during the roasting.
Regarding the cleaning, it is important to highlight that it is not advisable to
use abrasive products because they damage the paint; besides, too much
water could produce rust. The oven has the following parts:
- Thermometer: It shows the oven cooking temperature. To install the
thermometer, please proceed as indicate in pictures 1-2.
- Tray: They are made of stainless steel. It is possible to adjust them in
different heights depending on the side guide slot we use. It is advisable
to remove the trays when they are not in use in order to avoid any
damages.
- Firebricks: They are placed in the base of the oven and their function is to
absorb the heat and radiate it little by little.
2.1 FOR O
POR Situado na parte superior da salamandra possui uma câmara de cocção
hermética. A base do forno é de tijolo refractário (que absorve o calor e irradia
pouco a pouco). O aquecimento produz-se pela passagem de fumo nas partes
laterais e superiores do forno. o tecto incluem-se um tubo que conecta com
a saída de fumos a fim de evacuar os gases de cocção gerados pelo assado.
Para a sua limpeza convém indicar o especial cuidado que se deve ter, com a
utilização de produtos agressivos que danificam a pintura. A água em demasia
pode oxidar o interior do forno. O forno é constituído pelos seguintes
componentes.
- Termómetro: Marca a temperatura de cocção do forno. Para sua
instalação procederemos como se indica. (fotos 1-2)
- Bandeja. Realizada em aço inox. Regulável em duas alturas em função da
ranhura da guia lateral que usarmos. Para evitar a sua deteoração é
aconselhável remove-la quando não estiver em uso
- Tijolos refractários. Colocados na base do forno, a sua função é absorver
o calor e irradia-lo pouco a pouco
2.1 FOUR
FR Situé dans la partie supérieure du poêle, il possède une chambre de cuisson
hermétique. La base du four est de la brique réfractaire et elle absorbe la
chaleur et l’irradie peu à peu. Le chauffage se produit par le pas de la fumée
par les latéraux et la partie supérieure du four.
Dans le toit du four nos apprécions un orifice; celui-ci connecte avec un petit
tube et sa fonction est d’évacuer les gaz de cuisson qui génère le rôti.

Pour sa propreté faut ressortir le soin spécial qui doit exister, puisque des
produits agressifs détériorent la peinture et trop d’eau peut finir par l’oxyder.
Le four a les composants suivants:
- Un thermometre: Il marquee la température de cuisson du four. Pour son
installation nous procéderons comme il suit. Voir des photos 1-2.
- Le plateau: Réalisée dans un acier inoxydable. Réglable dans deux
hauteurs en fonction de la rainure de la guide latérale que nous utilisons.
Pour éviter la détérioration de la même il est conseillé de la tirer quand
elle ne será pas dans un usage.
- Des briques réfractaires: placés dans la base du four, sa fonction est
d’absorber la chaleur et de l’irradier peu à peu.
2.1 FOR O
IT Situato nella parte superiore della stufa, ha una camera di cottura ermetica. La
basse del forno è fatta in mattone refrattario (assorbe il calore e lo irradia
gradualmente). Il riscaldamento si produce per il passo del fumo attraverso i
laterali e la parte superiore del forno.
el soffitto del forno apprezziamo un orifizio; questo connette con un picolo
tubo e la sua funzione è evacuare i gas di cottura prodotti dal arrosto.
Si deve fare speziale attenzione durante la sua pulizia, dato che l’utilizzo di
prodotti aggressivi deteriorano la vernice e troppa acqua può ossidarlo.
Il forno ha le seguenti pezzi:
- Termometro : segna la temperatura di riscaldamento del forno. Per la sua
installazione faremo come mostrato in fotografie 1-2.
- Vassoio : fatto in acciaio inox. Sono regolabili in varie altezze a seconda
della fessura della guida laterale che utilizziamo. Al fine di evitare il
deterioramento dello stesso si consiglia toglierlo quando non ci sia in
uso.
- Mattoni refrattari: si trovano nella basse del forno e la sua funzione è
assorbire il calore e irradiarlo gradualmente.
2.1 ΦΟΥΡΝΟΣ
GR Τοποθετηµένο στο πάνω µέρος της σόµπας υπάρχει ένας ερµητικά κλειστός θάλαµος
ψησίµατος .Ηβάση του φούρνου είναι απο πυρότούβλο ( απορροφά την ζέστη και
την ακτινοβολεί σταδιακά). Ηθέρµανση του φούρνου γίνεται µε το πέρασµα του
καπνού εξωτερικά γύρω από τα πλαϊνά του τοιχ µατα και από το πάνω µέρος του.
Στην επάνω πλευρά εσωτερικά υπάρχει ένας σωλήνας που συνδέεται µε την εξαγωγή
του καπνού για την απαγωγή των ατµ ν που δηµιουρ-γούνται κατά την διάρκεια
του ψησίµατος.
Για τον καθαρισµό του φούρνου θα πρέπει να σηµειωθεί ηειδική φροντίδα που θα
πρέπει να δίνεται. Ηχρήση λάθος προϊόντων (διαβρωτικ ν ήτριψίµατος) σβήνουν
το χρ µα εν µεγάλη ποσότητα νερού µπορεί να τον οξειδ σει.

Οφούρνος διαθέτει τα παρακάτω εξαρτήµατα:
- Θερµόµετρο: Μετράει την θερµοκρασία ψησίµατος του φούρνου. Για την
εγκατάστασή του ακολουθούµε τα εξής:
- Πυρότουβλα Τοποθετηµένα στη βάση του φούρνου, ηλειτουργία τους είναι να
απορροφούν θερµότητα και να την εξαπλ νουν σταδιακά.
2.2 PARRILLA DE ASADOS
ESP La parrilla de asados es una accesorio, que incorpora de serie y que a fin de
evitar el deterioro de la misma es aconsejable extraerlla cuando no este en
uso.
2.2 ROASTI G GRILL.
E G The roasting grill is an standard accessory. It is advisable to remove it
whenever it is not in use in order to avoid any damages.
2.2 GRELHA DE ASSADOS
POR A grelha de assados é um acessório que se incorpora de serie. Quando não
estiver em utilização é aconselhado remove-la para evitar a sua deteoração.
2.2 GRILLE DE CUISSON
FR La grille de cuisson est un accessoire de série. Pour éviter sa détérioration, il
est conseillé de la retirer quand elle n’est pas utilisée.
2.2 GRIGLIA.
IT La griglia è un accessorio che incorpora la stufa di serie. Al fine di evitare il
deterioramento della griglia, è consigliabile toglierla quando non stia in uso.
2.2 ΣΧΑΡΑ
GR Ησχάρα για ψητά είναι ένα αξεσουάρ, που υπάρχει ενσωµατωµένο στην
εστία αυτής της σειράς. Προκειµένου να αποτραπεί ηαλλοίωση της είναι
καλύτερα να την αφαιρούµε από τον θάλαµο όταν δεν την χρησιµοποιούµε.

2.3 REGISTRO DE LIMPIEZA.
ESP Con el uso y el paso del tiempo se pueden crear depósitos de hollín en el
techo exterior del horno de cocción. Estos depósitos pueden obstruir el tiro y
provocar mal funcionamiento del aparato, por lo que se deben eliminar al
menos 2-3 veces al año (en función de uso). La limpieza se realiza mediante
un registro de limpieza que incorpora el aparato y que esta oculto bajo el
anagrama situado sobre la puerta del horno. Este anagrama se debe
destornillar y al quitarlo resultará un orificio por el que se puede acceder para
la limpieza.
2.3 CLEA I G DEPOSIT
E G
As we use it and as time goes by, soot deposits can be created in the external
ceiling of the cooking oven. These deposits can block the draw and cause a
malfunction on the equipment, so it is advisable to remove them, at least, 2-3
times a year (depending on the use.)
We need to do this by using the built-in cleaning deposit, which is hidden
under the logo placed in the door of the oven. We have to unscrew it to see
the hole from where we can gain access to proceed with the cleaning.
2.3 REGISTRO DO LIMPEZA
POR Com o uso e ao longo do tempo pode criar depósitos de fuligem no teto fora
das estufas. Estes depósitos podem bloquear o tiro e provocar, de modo que
deve eliminar pelo menos 2-3 vezes por ano (dependendo do uso). A limpeza
é feita através de uma limpeza do registro, que incorpora o aparelho e está
escondido sob o logo acima da porta do forno. Este logotipo deve ser soltar e
remover um buraco através do qual você pode acessar para a limpeza.
2.3 REGISTRE DE PROPRETÉ
FR Avec l’usage et le passage du temps des dépôts de suie peuvent être créés
dans le toit extérieur du four de cuisson. Ces dépôts peuvent obstruer le coup
et provoquer un mauvais fonctionnement de l’appareil, par ce que 2-3 fois à
l’année doivent être éliminées (en function de l’usage).
Il sera réalisé au moyen d’un registre de propreté qui incorpore l’appareil et
qui est occulte sous l’anagramme située dans la porte du four. Cette
anagramme doit être dévissée et, après l’avoir enlevé, un orifice résultera par
celui que l’on peut accéder pour faire la propreté.

2.3 REGISTRO DI PULIZIA.
IT Con l’uso e il passo del tempo si possono creare depositi di fuliggine nel
soffitto esterno del forno di cottura. Questi depositi possono ostruire il tiraggio
e causare un malfunzionamento dell’apparecchio, e perciò si devono
eliminare almeno 2-3 volte l’anno (a seconda dell’uso).
Questo si fa tramite un resgistro di pulizia che ha l’apparecchio e che è occulto
sotto l’anagramma situato nella porta del forno. Questo anagramma si deve
svitare e quando si è tolto si vedrà un buco per cui si può accedere per fare la
pulizia.
2.3 ΘΥΡΙ∆Α ΚΑΘΑΡΙΣΜΟΥ
GR Με την χρήση της εστίας και το πέρασµα του χρόνου είναι πιθανόν να
δηµιουργηθούν συσσωµατ µατα αιθάλης-καπνιάς στην εξωτερική πλευρά του επάνω
τµήµατος του φούρνου ψησίµατος. Αυτά µπορούν να µπλοκάρουν το πέρασµα των
καυσαερίων και να προκαλέσουν κακή λειτουργία της συσκευής, γι’αυτό θα πρέπει
να αφαιρούνται τουλάχιστον 2-3 φορές τον χρόνο (ανάλογα την λειτουργία χρήσης
και την ποιότητα του χρησιµοποιούµενου ξύλου). Ηκαθαριότητα γίνεται µέσω µιας
θυρίδας επίσκεψης που είναι ενσωµατωµένη στην εστία και βρίσκεται κρυµµένη
κάτω απο το µεταλλικό λογότυπο. Αυτό βρίσκεται ακριβ ς επάνω από την πόρτα
του φούρνου (Βλ. Φ το 7). Ξεβιδ νοντας το λογότυπο και αφαιρ ντας το
αποκαλύπτεται ένα άνοιγµα από το οποίο δίνεται πρόσβαση για να γίνει ο
καθαρισµός.

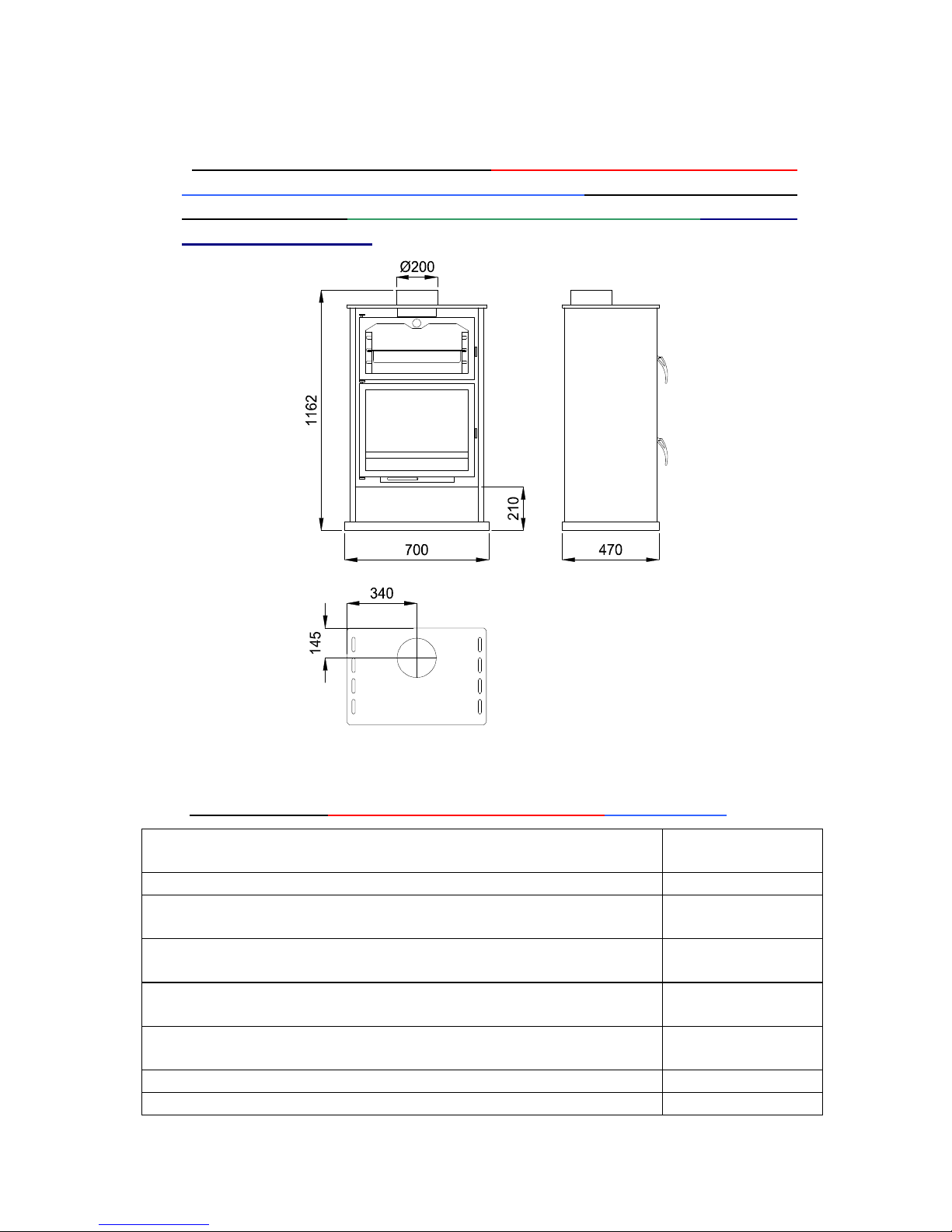

3 CARACTERISTICAS TEC ICAS / TECH ICAL CHARACTERISTICS /
CARACTERISTICAS TEC ICAS /
CARACTERISTIQUES
TECHNIQUES/ /CARATTERISTICHE TEC ICHE / ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
4 EXPLOSION / EXPLODED VIEW DRAWI G /
EXPLOSÃO /
Potencia calorífica / Puissance nominale/ Nominal output 10 kW
Rendimiento / Rendement / Efficiency / Rendimento 76 %
Emisiones CO (13% O2) / Taux de CO (13%O2) /
Emissions of CO (13%CO) / Emissões CO (13% O2) 0.25 %
Temperatura de humos / T° fumées / Flue gas temperature
/ Temperatura de fumos 305 ºC
Conducto de humos / Conduit de fumées / Diameter of pipe
/ Conduta de fumos Ø 200 mm
Carga combustible/ Charge Combustible recommandée /
Fuel consumption / Carga combustível 3 Kg/h
Longitud maxima de leña / Longueur maximale des bûches 55 cm
Peso / Poids de l’appareil / Weigth / Peso 140

ECLATE / DISEGNO ESPLOSO / ΑΝΑΠΤΥΓΜΑ
24
12345
67
8
9
10
11
12
13
15 14
16
17
18
19
20
21
23
25 26
8
22

N°
DESCRIPCION
/DESCRIPTION N° DESCRIPCION /DESCRIPTION
1
Regulación aire primario /
Primary air regulation /
Regulação ar primário
Réglage air primaire
14
Base horno/ Oven base/ Base forno
Base Four
2 Cajon cenicero/ Ash tray/ Gaveta de cinzas / Bac à
cendres 15 Guias /guides / guias
3 Frontal / Frontal/ Frontal/
Façade 16 Registro / Register/ Registro/Trappe
4 Cajonera / Ash tray base/ Base para gaveta/Base bac à
cendres 17 Cristal horno/ Oven glass / Vidro
forno
Vitre four
5 Plano de fuego / Fire bottom /
Base de fogo/ Plan de feu 18 Puerta horno / Oven door/ Porta do forno/Porte four
6 Rejilla/ Grill/ Grelha/Grille 19 Conductor aire secundario/ Secondary air conductor/ Condutor
ar secundário/Conduit air secondaire
7 Base/ Base/ Base/Base 20 Cristal/Glass / Vidro/Vitre
8 Camara aire / Air chamber /
Câmara de ar/Chambre 21 Puerta / Door /Porta da câmara
combustão /Porte foyer
9 Cuerpo / Body / Corpo/Foyer 22 Termómetro/ Thermometer /
Thermomètre
10 Camara aire / Air chamber /
Câmara de ar/Chambre 23 Bandeja / Pan / Bandeja/Plat
11 Techo/ Top /
Telhado/Couverture 24 Ladrillo refractario / firebricks / tijolo refratario/Brique réfractaire
12 Salida humos / smoke exit /
Saida de fumos/Sortie fumées 25 Rejilla giratoria / Barbacue grill / grelha asados/Gril de barbecue
13 Techo horno / Oven top /
telhado forno/Couverture four 26 Maneta / Handle / Puxador/Poignée

IMPORTANTE / IMPORTANT / IMPORTANTE / IMPORTANT/
IMPORTANTE / ΣΗΜΑΝΤΙΚΟ
ESP Este producto puede ser instalado cerca de las paredes de la habitación
siempre y cuando las mismas cumplan los siguientes requisitos:
•Respetar una separación de entorno a 5-10 cm a la pared
•Comprobar que la pared esta elaborada completamente en fabrica
de ladrillo, bloque de termoarcilla, hormigón , rasilla…etc y estar
revestidas por material susceptible de soportar alta temperatura.
Por tanto, para cualquier otro tipo de material (placa de yeso, madera, cristal
no vitroceramico…etc) el instalador deberá prever un aislamiento suficiente o
dejar una distancia mínima de seguridad a la pared de 80-100 cm. En este
ultimo caso también es obligatorio el uso de tubo aislado térmicamente.
E G This product can be installed next to the walls of the room, provided that they
meet the following requirements:
•To respect a distance of about 5-10 cm. to the wall.
•To check that the wall is completely made of brick, fireproof brick
blocks, concrete, thin hollow brick, etc., and that they are covered by
a material susceptible to support high temperatures.
Therefore, in the event of the wall being made of any other material
(plasterboard, wood, non glass-ceramic, etc.) the installation engineer should
foresee an adequate isolation or leave a minimum security distance to the wall
of 80-100cm. In this case, it is compulsory to use thermal insulated pipe.
POR Este produto pode ser instalado próximo às paredes da sala, desde que
preencham os seguintes requisitos:
• Mantenha uma distância de 5-10 cm em torno da parede
• Verifique se a parede é feita inteiramente em tijolo, termoarcilla bloco,
concreto, tijolos finos etc ... e ser objecto de materal capaz de suportar
altas temperaturas.
Por tanto, para qualquer outro tipo de material (placas de gesso,
madeira, vidro, cerâmica não ... etc) o instalador deve fornecer isolamento
adequado ou deixe uma distância mínima de segurança para a parede de 80-
100 cm. Neste último caso, foi necessária a utilização de tubulação de
isolamento.
FR Ce produit peut être installés près des murs d’une pièce à condition qu’ils
remplissent les conditions suivantes :
•Respecter une séparation d’environ 510 cm du mur

•Vérifier que le mur est en briques, en bloc d’argile thermique, béton
… etc et est revêtu d’un matériau susceptible de supporter une
température élevée
Par conséquent, pour n’importe quel autre type de matériau (plaque de plâtre,
bois, verre non en vitrocéramique ….. etc.), l’installateur devra prévoir une
isolation suffisante et laisser une distance minimale de sécurité entre
l’appareil et le mur de 80 à 100 cm. Dans ce dernier cas, il est également
obligatoire de prévoir un tubage thermiquement isolé.
IT Questo prodotto può essere installato vicino alle pareti della stanza, sempre e
quando gli stessi soddisfanno le seguenti requisiti:
•Rispettare una distanza tra 5-10cm. alla parete.
•Controllare che la parete è completamente fatta in mattoni, blocchi
di termoargilla, calcestruzzo, mattoni sottili, ecc.,ed essere rivestita di
materiale suscettibile di sopportare alte temperature.
Perciò, per qualsiasi altro tipo di materiale (cartongesso, legno, vetro non
vetroceramico, ecc.) l’installatore dovrà prevedere un isolamento sufficente,
oppure lasciare una distanza minima di sicurezza alla parete di 80-100cm. In
questo ultimo caso è obbligatorio l’uso di condotto metallico isolato
termicamente.
GR Αυτό το προϊόν µπορεί να εγκατασταθεί κοντά στους τοίχους ενός δωµατίου
εφόσον πληρούνται τα παρακάτω:
•Να υπάρχει µια απόσταση περίπου 5-10 cm από τον τοίχο.
•Να επαληθεύσετε ότι οτοίχος είναι κατασκευασµένος από τούβλα,
θερµοπηλό, µπετόν, λεπτά τούβλα κτλ και κατά προτίµηση
καλυµµένος από υλικό ικανό να αντέχει την υψηλή θερµοκρασία.
Για οποιοδήποτε άλλον τύπο υλικού (γυψοσανίδα, ξύλο, τζάµι όχι
υαλοκεραµικό κτλ) οεγκαταστάτης θα πρέπει να προβλέψει µια επαρκή
µόνωση ήνα αφήσει µια απόσταση ασφαλείας από τον τοίχο 80-100 cm. Σε
αυτήν την τελευταία περίπτωση επίσης είναι υποχρεωτική ηχρήση
θερµοµονωτικού σωλήνα στο σηµείο επαφής µε ευαίσθητα υλικά.

vinculantes: la empresa se
reserva el derecho de aportar
modificaciones y mejoras sin
Los datos incluidos en este manual no son vinculantes.
La empresa se reserva el derecho de aportar modificaciones y
mejoras sin ningún preaviso.
The data provided in this manual are not binding.
The company reserves the right to carry out modifications and
improvements without notice.
Os dados incluídos neste manual não são vinculantes. O fabricante
reserva-se ao directo de realizar todas as modificações e melhoras
técnicas sem aviso prévio.
Les données incluant ne compromettent en rien la société, qui se
réserve le droit d’apporter modifications et améliorations sans
préavis.
I dati inclusi in questo manuale non sono impegnativi.
La ditta si riserva il diritto di apportare modifiche e migliorie senza
alcun preavviso.
Τα στοιχεία πο περιλαµβάνονται σε α τό το εγχειρίδιο δεν είναι δεσµε τικά.
Ηεταιρεία έχει το δικαίωµα να κάνει αλλαγές και βελτιώσεις χωρίς
προηγούµενη προειδοποίηση.

Para cualquier consulta, dirigirse al distribuidor donde fue adquirido.
Please, do not hesitate to contact your dealer for further information.
Por favor, não hesite em contactar o seu distribuidor para obter mais informações.
S'il vous plaît, n’hésitez pas à contacter votre distributeur si vous avez des autres questions.
Per favore, non esitate a contattare il vostro distributore per altri informazioni.
Παρακαλούµε, µην διστάσετε να επικοινωνήσετε µε τον προµηθευτή σας για περισσ τερες πληροφορίες.
V4-20/05/13
